Магистральный транспорт газа
Содержание
- 1. Магистральный транспорт газа
- 2. ПАО Газпром обладает самой протяженной и разветвленной сетью газопроводов в мире.
- 3. ОАО Газпром трансгаз Ухта эксплуатирует более 15000 кммагистральных газопроводов.
- 4. DN 1400 мм – 7730 кмDN 1200 мм – 4100 км
- 5. Нюксенское ЛПУ МГ – 1628 кмСосногорское ЛПУ МГ – 1626 кмГрязовецкое ЛПУ МГ – 1544 км
- 6. МАГИСТРАЛЬНЫЙ ГАЗОПРОВОД
- 7. Технологически неделимый, централизованно управляемый имущественный производственный комплекс,
- 8. В состав магистрального газопровода
- 9. Линейная часть предназначена для транспортировки газа
- 10. Технологические операции выполняемые на линейной части:
- 11. - очистка полости МГ посредством пропуска
- 12. Компрессорная станция - это комплекс сооружений
- 13. Технологические операции выполняемые на КС МГ
- 14. - очистка газа от
- 15. Газораспределительные станции (ГРС) предназначены для
- 16. Технологические операции выполняемые на ГРС
- 17. - очистка газа от твердых и
- 18. Газоизмерительные станции(ГИС) предназначены для
- 19. Технологические операции выполняемые на ГИС
- 20. Определение основных характеристик природного
- 21. Станции охлаждения газа предназначены
- 22. Подземные хранилища газа предназначены

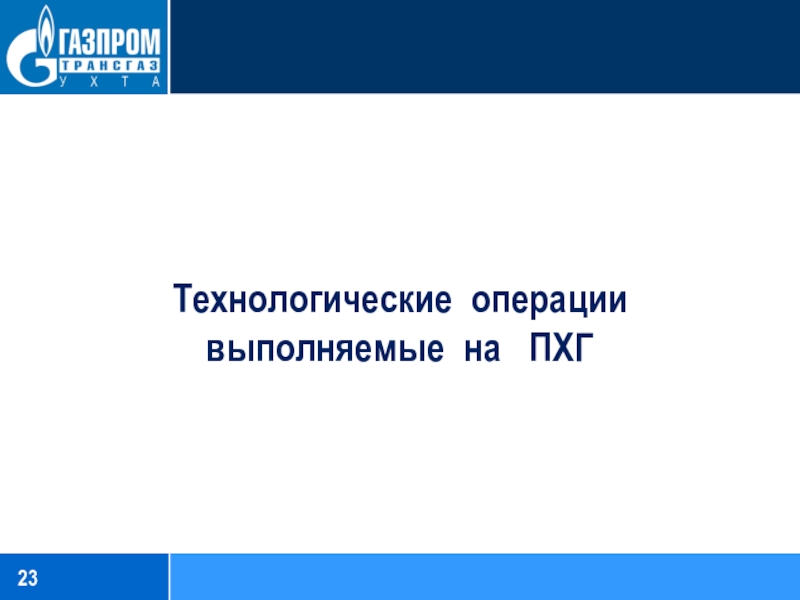

- 23. Технологические операции выполняемые на ПХГ
- 24. Бесперебойное функционирование технологических процессов закачки, хранения и отбора газа.
- 25. СПАСИБО ЗА ВНИМАНИЕПреподаватель ВО УПЦСмирнов В.А.
- 26. Скачать презентанцию
ПАО Газпром обладает самой протяженной и разветвленной сетью газопроводов в мире.
Слайды и текст этой презентации
Слайд 7Технологически неделимый, централизованно управляемый имущественный производственный комплекс, состоящий из взаимосвязанных
объектов, являющихся его неотъемлемой технологической частью, предназначенных для транспортировки природного
газа от объектов добычи до пунктов сдачи потребителям.
Слайд 8В состав магистрального газопровода входят:
-
линейная часть;
- компрессорная станция с
узлами подключения;- газораспределительная станция;
- газоизмерительная станция;
- станция охлаждения газа;
- подземные хранилища газа;
Слайд 11- очистка полости МГ посредством пропуска очистных устройств;
-
ввод, при необходимости, метанола в полость ЛЧ МГ с
целью предотвращения образования гидратов или их разрушения;- перепуск газа между газопроводами по внутрисистемным или межсистемным перемычкам, отключение и ввод в работу отдельных участков газопроводов;
Слайд 12Компрессорная станция - это комплекс сооружений и оборудования
предназначенный для повышения давления газа
при его добыче, транспортировке и хранении.
Слайд 14- очистка газа от твердых и
жидких примесей;
- повышение давления газа в
центробежных нагнетателях;- охлаждение газа после сжатия;
Слайд 15Газораспределительные станции (ГРС) предназначены для понижения давления
газа до уровня, необходимого по
условиям его безопасного потребления

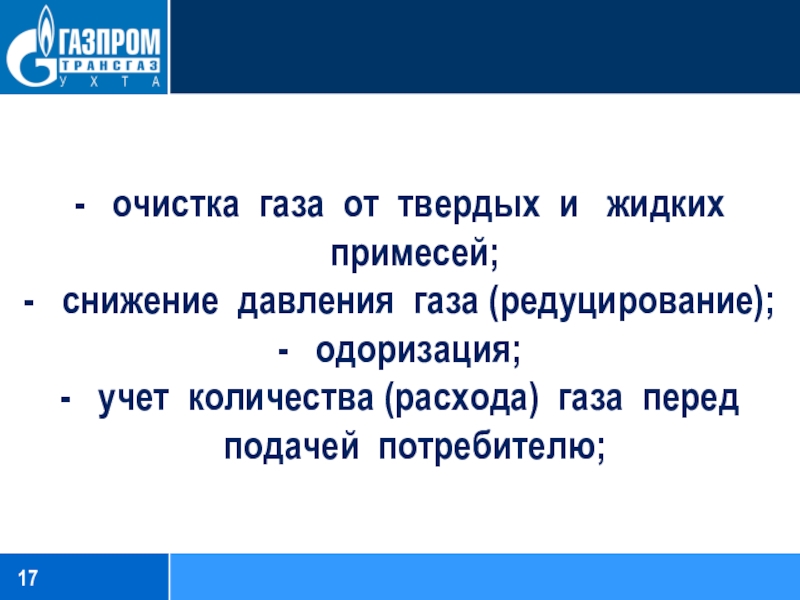

Слайд 17- очистка газа от твердых и жидких
примесей;
- снижение давления газа (редуцирование);
- одоризация;
-
учет количества (расхода) газа перед подачей потребителю;

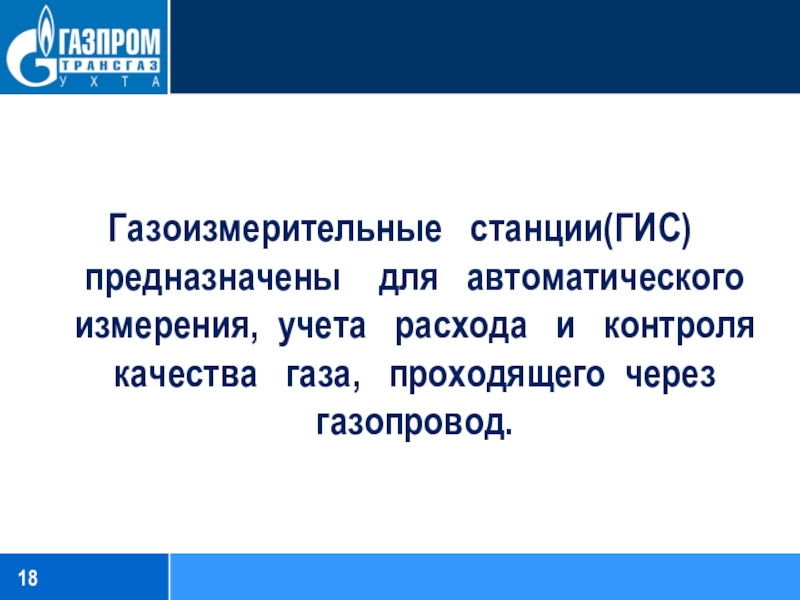

Слайд 18Газоизмерительные станции(ГИС) предназначены для автоматического
измерения, учета расхода и контроля качества
газа, проходящего через газопровод.
Слайд 20Определение основных характеристик природного газа проходящего
по МГ:
- состав;
- плотность;
- температуру;
- давление;
- температуру точки
росы;
Слайд 21Станции охлаждения газа предназначены для охлаждения
газа, транспортируемого в районах многолетнемерзлых грунтов,
в целях предотвращения их «растепления», уменьшения деформаций и напряжений в трубопроводах, снижения коррозионных процессов, увеличения производительности.
Слайд 22Подземные хранилища газа предназначены для регулирования
неравномерности газопотребления, связанной с сезонными колебаниями спроса,
а также для образования оперативного и стратегического резервных запасов.
