Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
МЕХАНИЗМ И КИНЕТИКА РАСПАДА МЕТАСТАБИЛЬНЫХ ФАЗ В ТИТАНОВЫХ СПЛАВАХ
Содержание
- 1. МЕХАНИЗМ И КИНЕТИКА РАСПАДА МЕТАСТАБИЛЬНЫХ ФАЗ В ТИТАНОВЫХ СПЛАВАХ
- 2. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ

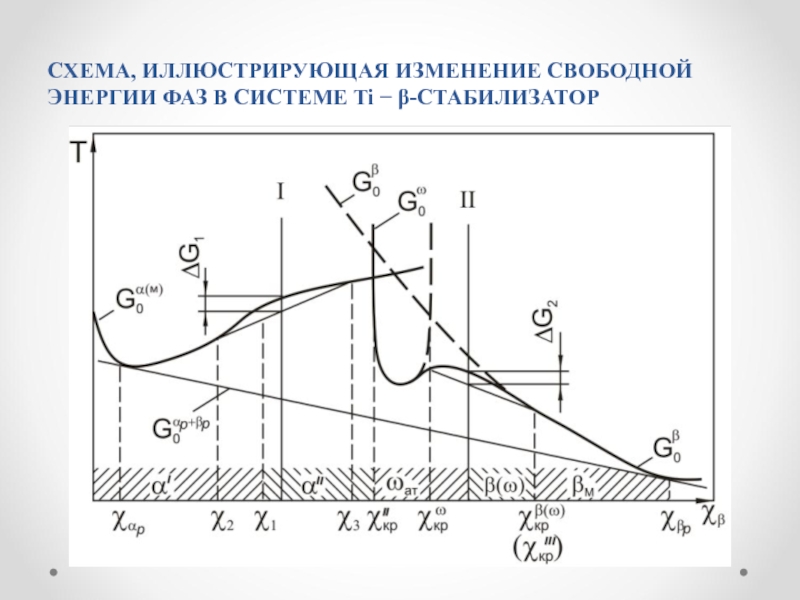

- 3. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР
- 4. СХЕМАТИЧЕСКАЯ ДИАГРАММА, ПОКАЗЫВАЮЩАЯ ТЕМПЕРАТУРНО-КОНЦЕНТРАЦИОННЫЕ УСЛОВИЯ РАЗЛИЧНЫХ ПУТЕЙ ЗАРОЖДЕНИЯ ПРИ ИЗОТЕРМИЧЕСКОМ РАСПАДЕ -ФАЗЫ В СИСТЕМЕ Ti-Al--СТАБИЛИЗАТОР
- 5. ВЛИЯНИЕ ТЕМПЕРАТУРЫ ИЗОТЕРМИЧЕСКОЙ ВЫДЕРЖКИ В ()-ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ6. ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ДО -ОБЛАСТИ
- 6. СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА ПЕРЕОХЛАЖДЕННОЙ
- 7. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ

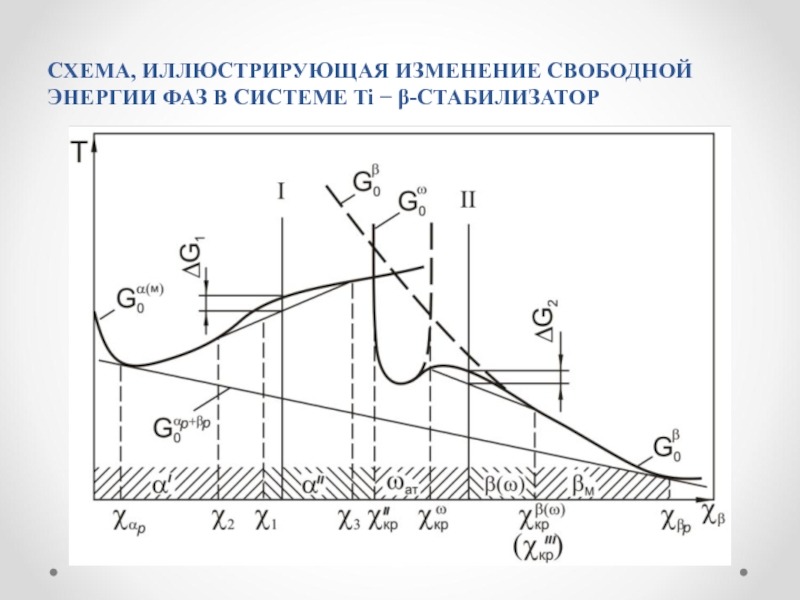

- 8. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР
- 9. СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МЕТАСТАБИЛЬНОЙ
- 10. Зарождение и распределение -фазы внутри матрицы Зародыши -фазы, развивающиеся в -матрице

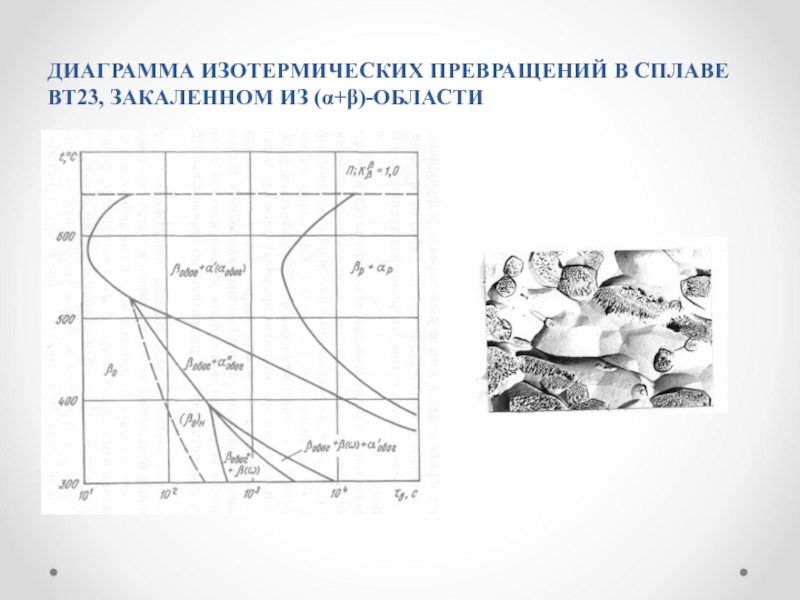

- 11. ДИАГРАММА ИЗОТЕРМИЧЕСКИХ ПРЕВРАЩЕНИЙ В СПЛАВЕ ВТ23, ЗАКАЛЕННОМ ИЗ (+)-ОБЛАСТИ
- 12. МИКРОСТРУКТУРА ОБРАЗЦОВ ИЗ СПЛАВА ВТ23 ПОСЛЕ ЗАКАЛКИ ИЗ (+)-ОБЛАСТИ И СТАРЕНИЯ
- 13. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ
- 14. СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ИЗМЕНЕНИЕ СВОБОДНОЙ ЭНЕРГИИ ФАЗ В СИСТЕМЕ Ti -СТАБИЛИЗАТОР
- 15. СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МАРТЕНСИТА
- 16. СТРУКТУРА ТИТАНОВЫХ СПЛАВОВ ПОСЛЕ ЗАКАЛКИ ИЗ -ОБЛАСТИ

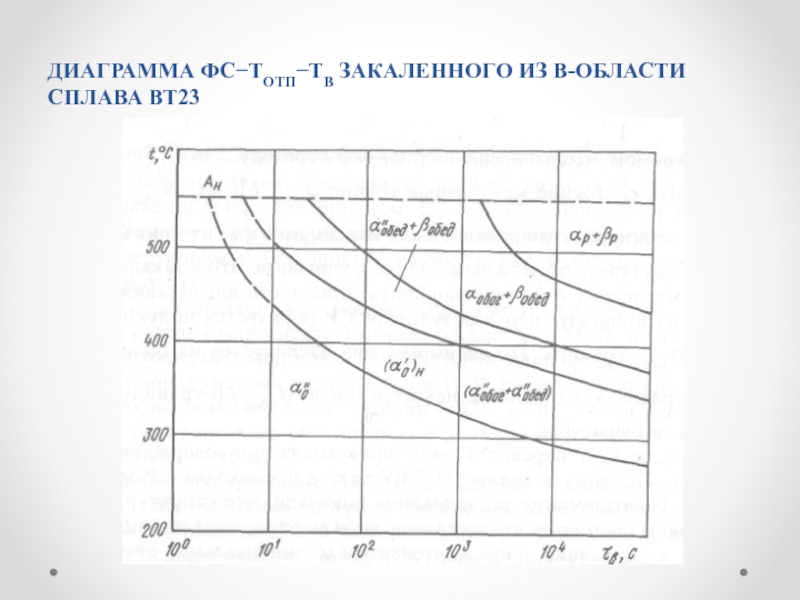

- 17. Диаграмма ФСtотпв закаленного из -области сплава ВТ23
- 18. Схематическая диаграмма, показывающая температурно-концентрационные условия различных путей
- 19. Скачать презентанцию

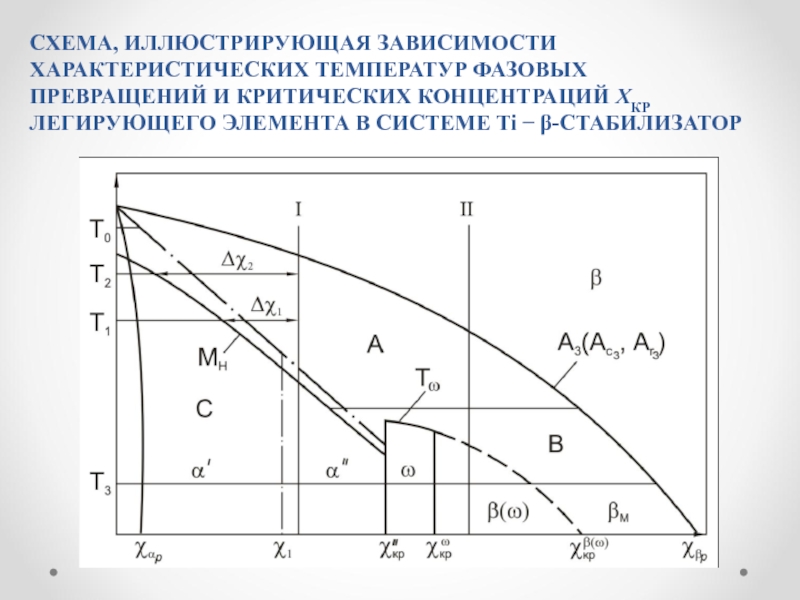

СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР
Слайды и текст этой презентации
Слайд 2СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ
ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

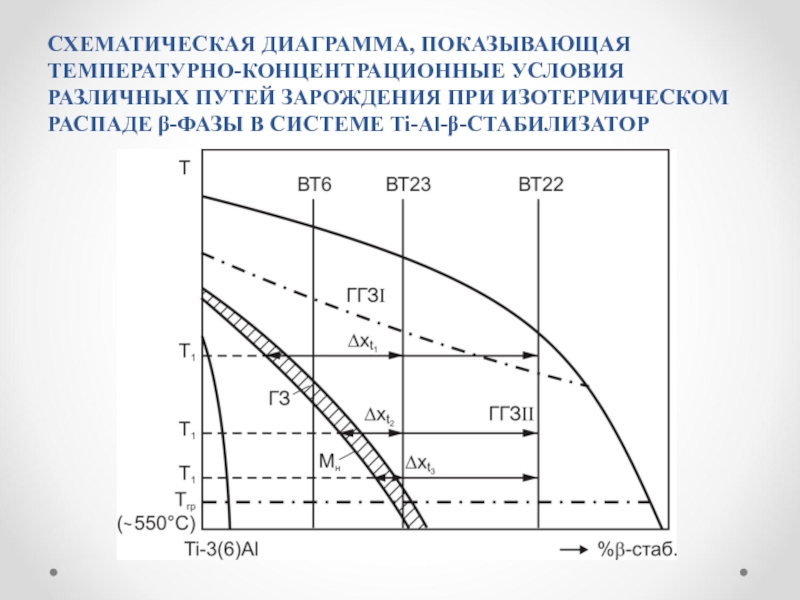

Слайд 4СХЕМАТИЧЕСКАЯ ДИАГРАММА, ПОКАЗЫВАЮЩАЯ ТЕМПЕРАТУРНО-КОНЦЕНТРАЦИОННЫЕ УСЛОВИЯ РАЗЛИЧНЫХ ПУТЕЙ ЗАРОЖДЕНИЯ ПРИ ИЗОТЕРМИЧЕСКОМ
РАСПАДЕ -ФАЗЫ В СИСТЕМЕ Ti-Al--СТАБИЛИЗАТОР
Слайд 5ВЛИЯНИЕ ТЕМПЕРАТУРЫ ИЗОТЕРМИЧЕСКОЙ ВЫДЕРЖКИ В ()-ОБЛАСТИ НА СТРУКТУРУ СПЛАВА ВТ6.
ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ДО -ОБЛАСТИ

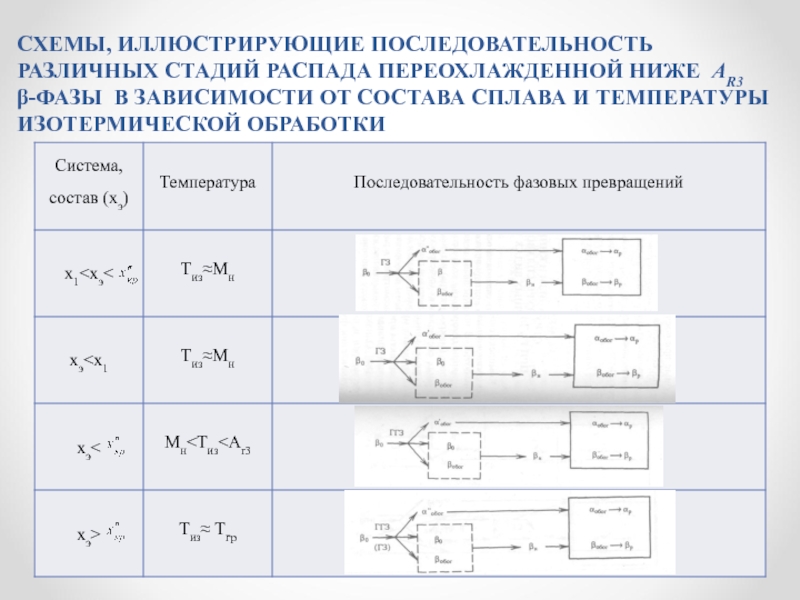

Слайд 6СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА ПЕРЕОХЛАЖДЕННОЙ НИЖЕ АR3 -ФАЗЫ
В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ ИЗОТЕРМИЧЕСКОЙ ОБРАБОТКИ
Слайд 7СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ
ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР

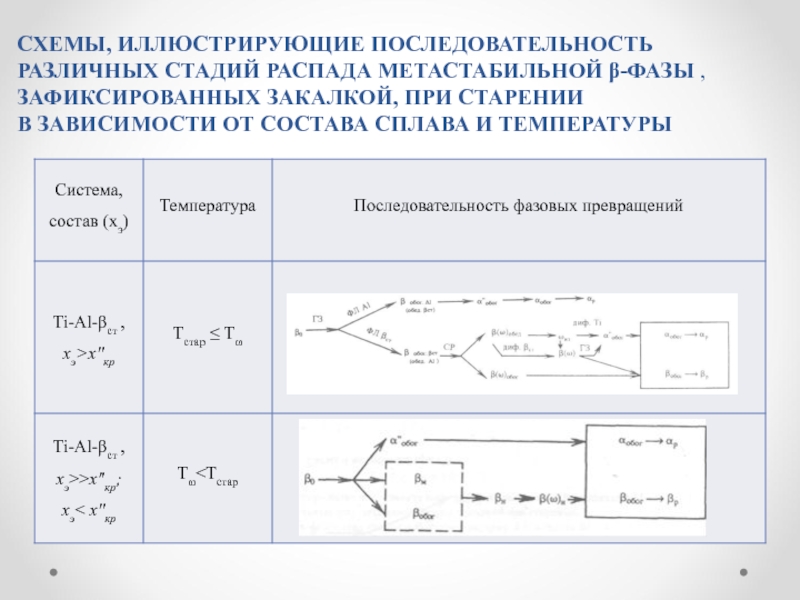

Слайд 9СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МЕТАСТАБИЛЬНОЙ -ФАЗЫ , ЗАФИКСИРОВАННЫХ
ЗАКАЛКОЙ, ПРИ СТАРЕНИИ
В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ
Слайд 10Зарождение и распределение -фазы внутри матрицы
Зародыши -фазы, развивающиеся в
-матрице
Слайд 13СХЕМА, ИЛЛЮСТРИРУЮЩАЯ ЗАВИСИМОСТИ ХАРАКТЕРИСТИЧЕСКИХ ТЕМПЕРАТУР ФАЗОВЫХ ПРЕВРАЩЕНИЙ И КРИТИЧЕСКИХ КОНЦЕНТРАЦИЙ
ХКР ЛЕГИРУЮЩЕГО ЭЛЕМЕНТА В СИСТЕМЕ Ti -СТАБИЛИЗАТОР
Слайд 15СХЕМЫ, ИЛЛЮСТРИРУЮЩИЕ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗЛИЧНЫХ СТАДИЙ РАСПАДА МАРТЕНСИТА ( И )
ПРИ ОТПУСКЕ В ЗАВИСИМОСТИ ОТ СОСТАВА СПЛАВА И ТЕМПЕРАТУРЫ
Слайд 16СТРУКТУРА ТИТАНОВЫХ СПЛАВОВ ПОСЛЕ ЗАКАЛКИ ИЗ -ОБЛАСТИ И ОТПУСКА
Спинодальный распад
Гетерогенное
зарождение
Сплав Ti — 3,8 Сг
(х 22000, tотп = 350°С)
Сплав
ВТ6 (х 1000, tотп = 500°С)
Слайд 18Схематическая диаграмма, показывающая температурно-концентрационные условия различных путей зарождения при распаде
метастабильных фаз в системе Ti — Аl — СТ
