Месторождение Самотлор
Содержание
- 1. Месторождение Самотлор
- 2. МестоположениеНижневартовский районе Ханты - Мансийского автономного округа Тюменской областиЗападно-Сибирская провинцияСреднеобская нефтегазоносная область
- 3. СтратиграфияРазрез представлен отложениями двух структурных комплексов: доюрских
- 4. а –структурная карта кровли аптского ярусаб – геологический разрез1 – внешний контур нефтеносности2 – нефтяные залежи

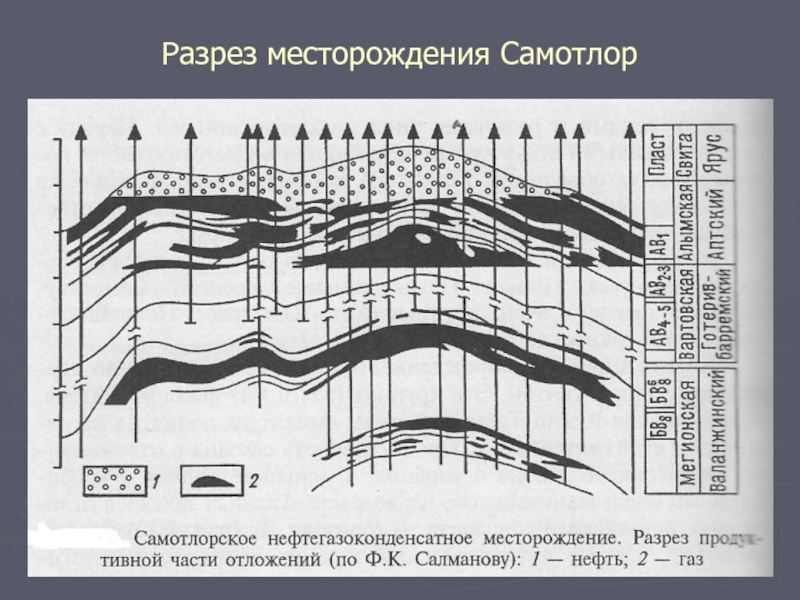

- 5. Разрез месторождения Самотлор
- 6. Нефтегазоносные комплексыСеноманский ПК1. Газовая залежь занимает сводовую часть
- 7. Породы-коллектора – песчаники. Характеризуются эффективной пористостью 18-23%Породы-покрышки
- 8. Плотность нефти 0,85 г/см3, содержание S 0,68-0,86%
- 9. Спасибо за внимание!
- 10. Скачать презентанцию
МестоположениеНижневартовский районе Ханты - Мансийского автономного округа Тюменской областиЗападно-Сибирская провинцияСреднеобская нефтегазоносная область
Слайды и текст этой презентации
Слайд 2Местоположение
Нижневартовский районе Ханты - Мансийского автономного округа Тюменской области
Западно-Сибирская провинция
Среднеобская
нефтегазоносная область

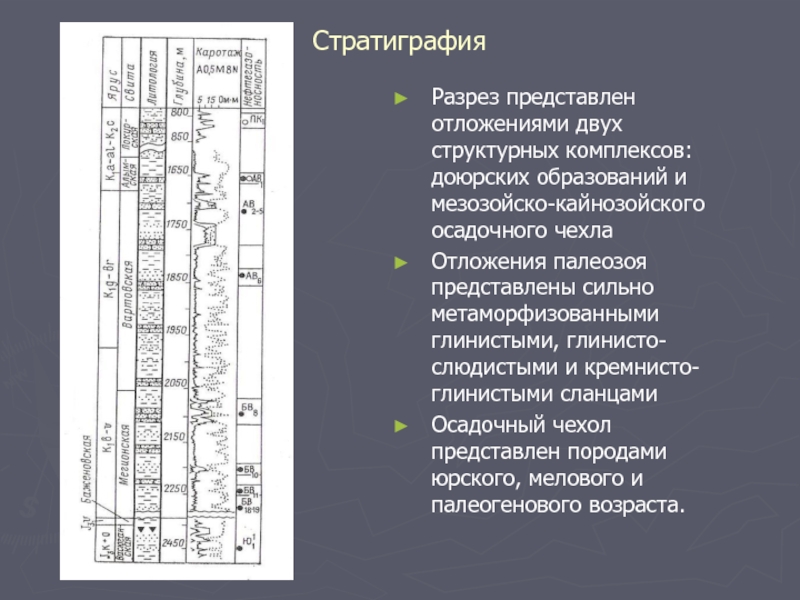

Слайд 3Стратиграфия
Разрез представлен отложениями двух структурных комплексов: доюрских образований и мезозойско-кайнозойского
осадочного чехла
Отложения палеозоя представлены сильно метаморфизованными глинистыми, глинисто-слюдистыми и
кремнисто-глинистыми сланцами Осадочный чехол представлен породами юрского, мелового и палеогенового возраста.
Слайд 4а –структурная карта кровли аптского яруса
б – геологический разрез
1 –
внешний контур нефтеносности
2 – нефтяные залежи
Слайд 6Нефтегазоносные комплексы
Сеноманский
ПК1. Газовая залежь занимает сводовую часть Самотлорского месторождения. ГВК
принят на абсолютной отметке - 845м. Залежь массивного типа
Аптский
Залежи горизонтов
группы АВ. Залежи образующие единую и уникальную по своим размерам нефтегазовую залежь с обширной газовой шапкой. Структурно-литологический тип залежей готерив-барремский (вартовская свита)
Залежи пластов БВ0 - БВ7 Пласты относятся к нижней части вартовской свиты нижнего мела. Структурно-литологический тип залежей
берриас-валанжинский (мегионская свита)
Залежи пласта БВ8. В стратиграфическом отношении пласт залегает в кровельной части мегионской свиты нижнего мела Залежь пластового типа. ВНК на глубине 2325 м
Слайд 7

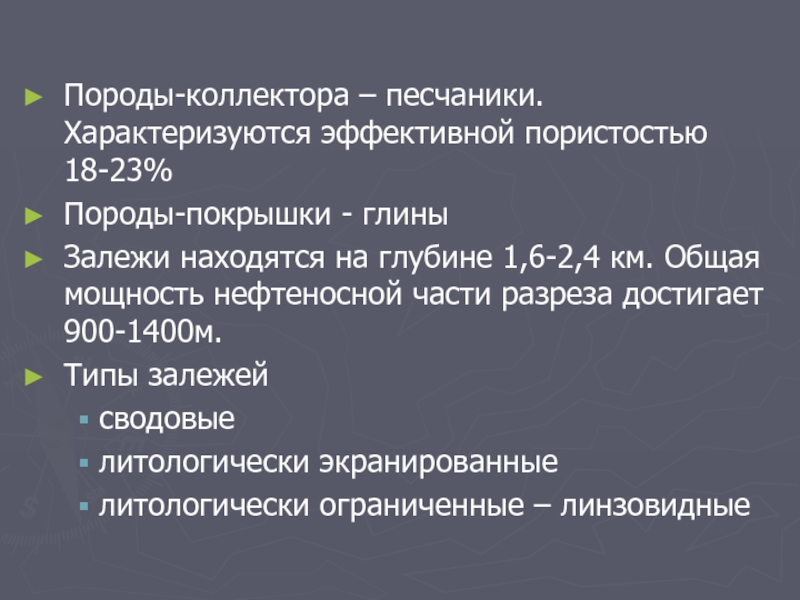

Породы-коллектора – песчаники. Характеризуются эффективной пористостью 18-23%
Породы-покрышки - глины
Залежи находятся
на глубине 1,6-2,4 км. Общая мощность нефтеносной части разреза достигает
900-1400м.Типы залежей
сводовые
литологически экранированные
литологически ограниченные – линзовидные
Слайд 8
Плотность нефти 0,85 г/см3, содержание S 0,68-0,86%
Состав газа: метан-60,6%,
этан-4,1%, пропан-13,0%, изо-бутан-4,0%, н-бутан-8,6%, пентан-2,5%, н-пентан-2,6%, углекислый газ-0,6%, азот-1,48%
Начальный дебит
скважин 47-200 т/сут начальные запасы нефти - 6,5 млрд тонн
остаточные запасы нефти - 1 млрд
В настоящее время на Самотлорском месторождения занято более 400 компаний-подрядчиков. Наиболее крупные из них — Нижневартовскбурнефть, ПетроАльянс, Интегра-Бурение, Halliburton, Schlumberger Lodgelko Inc
