Слайд 1МЕТАЛЛОДЕТЕКТОРЫ
Решают задачи обнаружения:
оружия, боеприпасов, металлических предметов, драгоценных металлов, проносимых контролируемыми

лицами, в ручной клади, в багаже, в сыпучих и пакетированных

грузах, а также поиск тайников.

Металлодетекторы классифицируют по способу применения:
стационарные арочные металлообнаружители – большие
рамки, через которые проходят контролируемые лица;
портативные металлоискатели для проведения «ручного»
досмотра.

МЕТАЛЛОДЕТЕКТОРЫРешают задачи обнаружения:оружия, боеприпасов, металлических предметов, драгоценных металлов, проносимых контролируемыми лицами, в ручной клади, в багаже, в

Слайд 2Регистрируют изменения переменного электромагнитного поля при помещении в него металлических

предметов.
Наибольшее распространение получили вихретоковые датчики.
Принцип действия основан на возникновении

в металле под действием электромагнитного поля индукционных микротоков (токов Фуко).

Рабочая частота электромагнитного излучения
от одного до нескольких десятков кГц.

Регистрируют изменения переменного электромагнитного поля при помещении в него металлических предметов. Наибольшее распространение получили вихретоковые датчики.Принцип действия

Слайд 3МЕТАЛЛОДЕТЕКТОРЫ ЛОКАЦИОННОГО ТИПА (прием-передача)
Имеют две катушки – передающую (излучающую) и

приемную, которая регистрирует сигналы, появляющиеся вследствие наведения вихревых токов в

металлическом предмете.
МЕТАЛЛОДЕТЕКТОРЫ ЛОКАЦИОННОГО ТИПА (прием-передача)Имеют две катушки – передающую (излучающую) и приемную, которая регистрирует сигналы, появляющиеся вследствие наведения

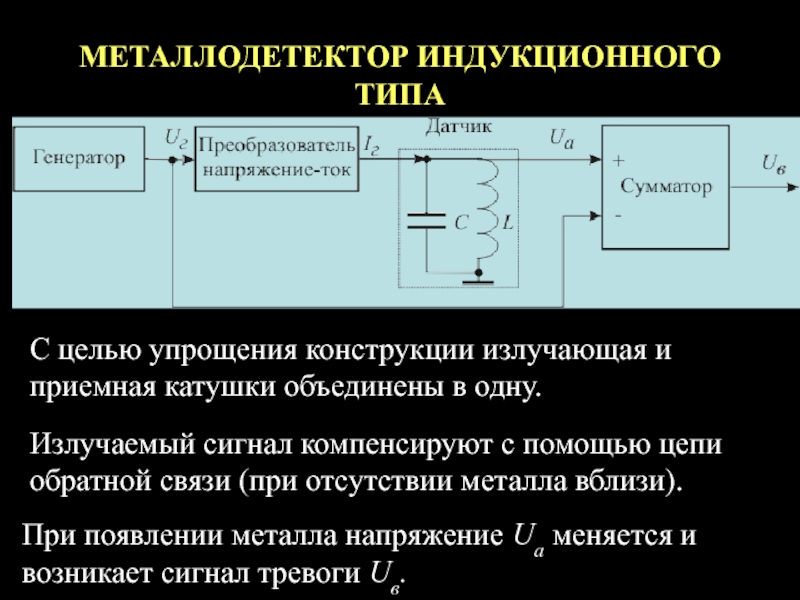

Слайд 4МЕТАЛЛОДЕТЕКТОР ИНДУКЦИОННОГО ТИПА
С целью упрощения конструкции излучающая и
приемная катушки

объединены в одну.
Излучаемый сигнал компенсируют с помощью цепи
обратной связи (при

отсутствии металла вблизи).

При появлении металла напряжение Ua меняется и
возникает сигнал тревоги Uв.

МЕТАЛЛОДЕТЕКТОР ИНДУКЦИОННОГО ТИПАС целью упрощения конструкции излучающая и приемная катушки объединены в одну.Излучаемый сигнал компенсируют с помощью

Слайд 5МЕТАЛЛОДЕТЕКТОР НА БИЕНИЯХ

МЕТАЛЛОДЕТЕКТОР НА БИЕНИЯХ

Слайд 6ИМПУЛЬСНЫЕ МЕТАЛЛОИСКАТЕЛИ

Принцип работы основан на возбуждении в зоне расположения
металлического

объекта импульсных вихревых токов и измерении
вторичного электромагнитного поля, которое наводят

эти токи.

Используется единственная катушка с намотанным проводом,
как для передачи, так и для приема.
ИМПУЛЬСНЫЕ МЕТАЛЛОИСКАТЕЛИПринцип работы основан на возбуждении в зоне расположения металлического объекта импульсных вихревых токов и измерении вторичного электромагнитного

Слайд 7АРОЧНЫЕ МЕТАЛЛОДЕТЕКТОРЫ
Предназначены
для обнаружения
запрещенных
металлических
предметов.
Многозонные
металлодетекторы
позволяют определить
положение предмета.
В боковых панелях расположены системы передающих

и
приемных индукционных катушек; в потолочной части –
блоки обработки данных

и органы управления.
АРОЧНЫЕ МЕТАЛЛОДЕТЕКТОРЫПредназначеныдля обнаружениязапрещенныхметаллическихпредметов.Многозонныеметаллодетекторыпозволяют определитьположение предмета.В боковых панелях расположены системы передающих иприемных индукционных катушек; в потолочной части –

Слайд 8Параметры арочных металлодетекторов:
высокая пропускная способность;
близкая к 100% вероятность

обнаружения;
низкая вероятность «ложной тревоги»;
стабильность параметров во времени.
Эксплуатационные характеристики:

программа самодиагностики;
возможность настройки общей чувствительности и
по зонам;
световые звуковые сигналы тревоги;
автоматический подсчет пассажиров и сигналов тревоги;
функция защиты от помех;
безвреден для человеческого организма.
Параметры арочных металлодетекторов: высокая пропускная способность; близкая к 100% вероятность обнаружения; низкая вероятность «ложной тревоги»; стабильность параметров

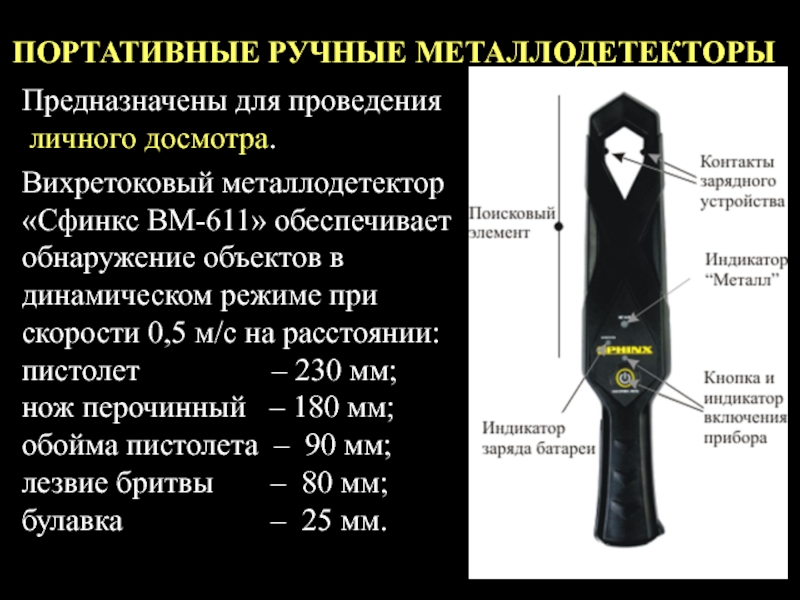

Слайд 9ПОРТАТИВНЫЕ РУЧНЫЕ МЕТАЛЛОДЕТЕКТОРЫ
Предназначены для проведения
личного досмотра.
Вихретоковый металлодетектор
«Сфинкс ВМ-611»

обеспечивает
обнаружение объектов в
динамическом режиме при
скорости 0,5 м/с на расстоянии:
пистолет

– 230 мм;
нож перочинный – 180 мм;
обойма пистолета – 90 мм;
лезвие бритвы – 80 мм;
булавка – 25 мм.


ПОРТАТИВНЫЕ РУЧНЫЕ МЕТАЛЛОДЕТЕКТОРЫПредназначены для проведения личного досмотра. Вихретоковый металлодетектор«Сфинкс ВМ-611» обеспечиваетобнаружение объектов вдинамическом режиме при скорости 0,5

Слайд 10ПОИСКОВЫЙ МЕТАЛЛОИСКАТЕЛЬ

ПОИСКОВЫЙ МЕТАЛЛОИСКАТЕЛЬ

Слайд 11Поисковый металлоискатель оснащен специализированной
катушкой для обнаружения мелких металлических объектов.


В комплекте с металлоискателем поставляют аккумулятор, зарядное устройство и наушники.



Технические характеристики:
Питание - от аккумулятора 12 В.
Определяет глубину залегания и размеры объектов.
Максимальная чувствительность 220 см.
Вес прибора 1,200 кг.
Работает на частотах 7,5 кГц и 18,75 кГц.
Поисковый металлоискатель оснащен специализированной катушкой для обнаружения мелких металлических объектов. В комплекте с металлоискателем поставляют аккумулятор, зарядное
