Метод непосредственного применения  законов Кирхгофа В качестве примера рассмотрим расчёт цепи, схема которой показана на рисунке — она содержит У = 2 узла и В = 3 ветви, т.е. К =

Слайды и текст этой презентации

Слайд 1 Метод непосредственного применения  законов Кирхгофа


Первый закон Кирхгофа.
Второй закон Кирхгофа.

Метод непосредственного применения  законов Кирхгофа Первый закон Кирхгофа.Второй закон Кирхгофа.

Слайд 2Метод непосредственного применения  законов Кирхгофа
В качестве примера рассмотрим расчёт цепи, схема

которой показана на рисунке — она содержит У = 2

узла и В = 3 ветви, т.е. К = В − У + 1 = 3 − 2 + 1 = 2 независимых контура (на рисунке контуры отмечены пунктирной линией — можно выбрать любую пару из них — 1 и 2, или 2 и 3, или 1 и 3).

Произвольно выбираем положительные направления токов ветвей I1, I2, I3 (на рисунке направления уже отмечены). По первому закону Кирхгофа можно составить одно (У − 1 = 2 − 1 = 1) независимое уравнение, например для узла a
Метод непосредственного применения  законов Кирхгофа В качестве примера рассмотрим расчёт цепи, схема которой показана на рисунке —

Слайд 3Метод непосредственного применения  законов Кирхгофа
и по второму закону Кирхгофа — два

(К = 2) независимых уравнения, например для контуров 1 и

2

Представим систему из этих трёх уравнений в матричной форме:

или

Метод непосредственного применения  законов Кирхгофа и по второму закону Кирхгофа — два (К = 2) независимых уравнения,

Слайд 4Метод непосредственного применения  законов Кирхгофа
Теперь составим систему уравнений токов:
где

Метод непосредственного применения  законов Кирхгофа Теперь составим систему уравнений токов:где

Слайд 5Метод контурных токов
Положим, что в левом контуре по часовой стрелке

течет контурный ток I11, а в правом (также по часовой

стрелке) — контурный ток I22. Для каждого из контуров составим уравнения по второму закону Кирхгофа. При этом учтем, что по смежной ветви (с сопротивлением R5) течет сверху вниз ток I11–I22. Направления обхода контуров примем также по часовой стрелке.
Метод контурных токов Положим, что в левом контуре по часовой стрелке течет контурный ток I11, а в

Слайд 6Метод контурных токов

Метод контурных токов

Слайд 7Метод узловых потенциалов

Метод узловых потенциалов

Слайд 8Метод узловых потенциалов

Метод узловых потенциалов

Слайд 9Метод узловых потенциалов

Метод узловых потенциалов

Слайд 10Метод узловых потенциалов

Метод узловых потенциалов

Слайд 11Метод узловых потенциалов

Метод узловых потенциалов

Слайд 12Метод узловых потенциалов

Метод узловых потенциалов

Слайд 13Метод двух узлов
Дано: E1=8B; E5=12B; R1=R3=1 Ом; R2=R4=2 Ом; R5=3

Ом.
Определить все токи методом узловых напряжений.
Рис.1

Метод двух узлов Дано: E1=8B; E5=12B; R1=R3=1 Ом; R2=R4=2 Ом; R5=3 Ом.Определить все токи методом узловых напряжений.Рис.1

Слайд 14Метод двух узлов

Метод двух узлов

Слайд 15Метод эквивалентного генератора

Метод эквивалентного генератора

Слайд 16Метод эквивалентного генератора

Метод эквивалентного генератора

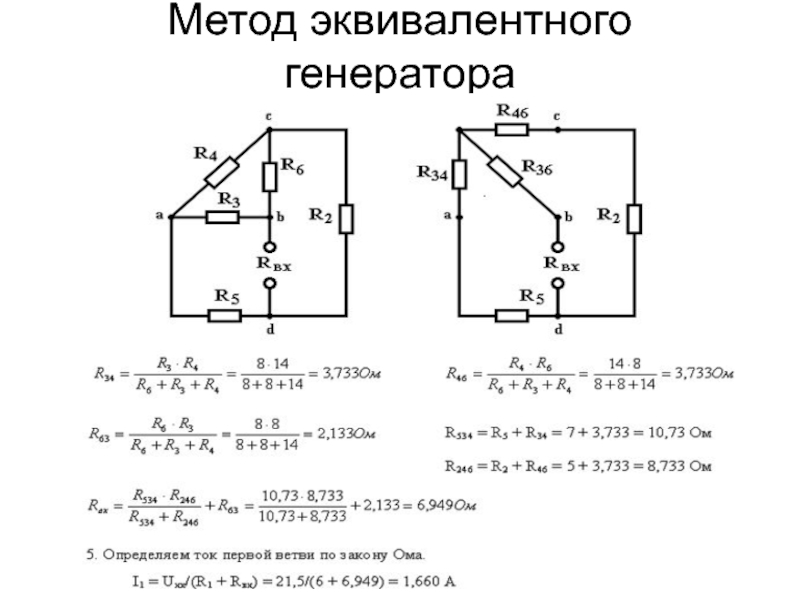

Слайд 17Метод эквивалентного генератора

Метод эквивалентного генератора

Слайд 18Метод эквивалентного генератора

Метод эквивалентного генератора

Слайд 19Баланс мощностей
Мощность источника ЭДС


Мощность источника тока
Мощность в сопротивлении цепи

Баланс мощностейМощность источника ЭДС Мощность источника токаМощность в сопротивлении цепи

Слайд 20Преобразование треугольника в звезду и наоборот



Преобразование треугольника в звезду и наоборот
