МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное

выпускной квалификационной работы на тему:
Проектирование электроснабжения,
электроосвещения и управления электроприводами цеха

металлоизделий



Бакалаврская работа по направлению 13.03.02





Выполнил Батыхов А.К. гр. ЗЭЭ-51
Научный руководитель Оринина А.М.





2019

силовых сетей цеха, расчёт осветительной сети,
разработка управления электроприводами вентиляции,

напольной грузовой тележки,
анализ вопросов охраны труда и электробезопасности.

два трансформатора ТМ 100-10/0,4

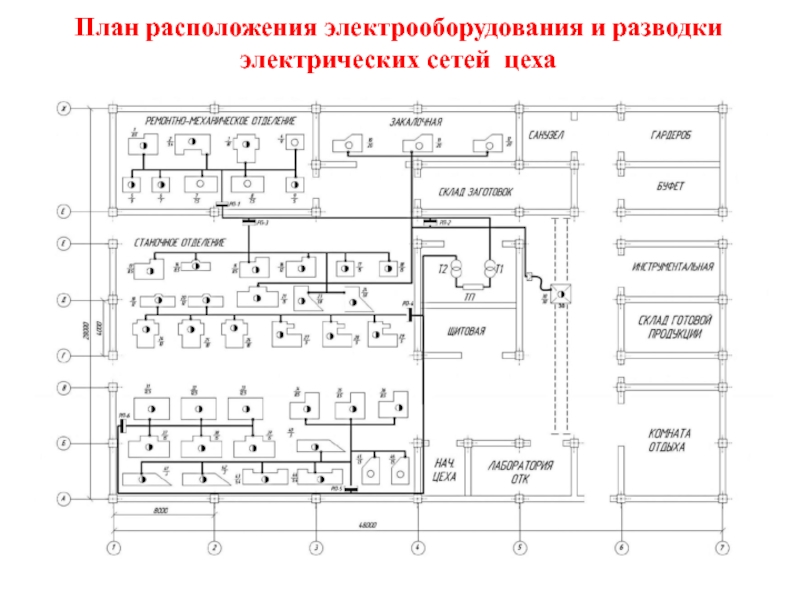

Схема электроснабжения составлена согласно плану разводки силовых

сетей цеха, является основой расчёта нагрузок, учтена категория надёжности электроснабжения и предусмотрены резервы для питания дополнительной нагрузки при расширении предприятия в дальнейшем.

устройств компенсации реактивной мощности с последующим пересчётом расчётной нагрузки, в

результате чего повысился коэффициент мощности, уменьшились потребление полной мощности и расчётный ток, а это- экономия проводниковой продукции и снижение потерь электроэнергии - энергосбережение.

расчет электрических нагрузок, необходимый для выбора питающих и распределительных электрических

сетей, вводных аппаратов защиты, компенсирующих устройств.

Таблица электрических нагрузок по секциям

Завышение нагрузок при проектировании приводит к удорожанию проекта и снижению возможности обеспечения нормальной работы системы электроснабжения.

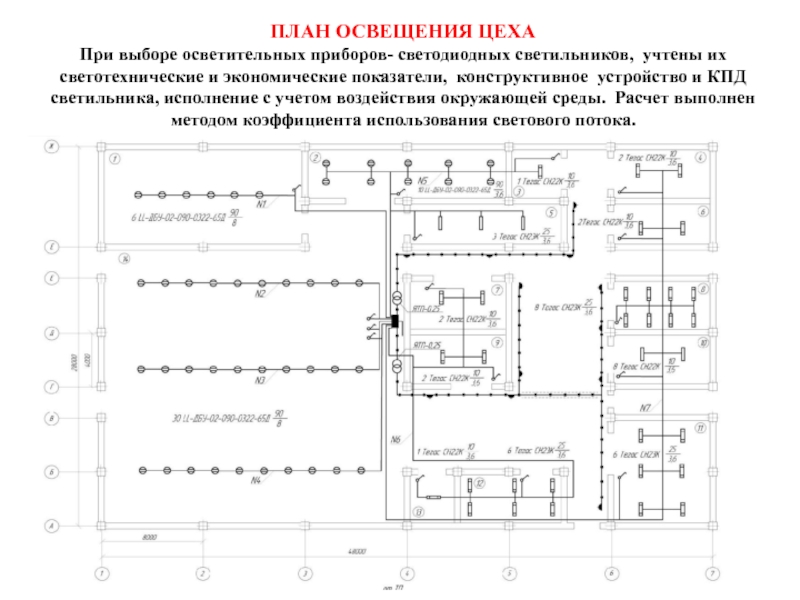

экономические показатели, конструктивное устройство и КПД светильника, исполнение с учетом

воздействия окружающей среды. Расчет выполнен двумя методами: коэффициента использования светового потока и удельной мощности.

светотехнические и экономические показатели, конструктивное устройство и КПД светильника, исполнение

с учетом воздействия окружающей среды. Расчет выполнен методом коэффициента использования светового потока.

проветривания помещения
Эскиз ШУ

предназначены для механизации транспортных работ внутри цехов предприятий и складских

помещений

Аккумуляторные тележки снабжаются кислотными или щелочными аккумуляторами; последние более выносливы в условиях тряски, менее чувствительны к перегрузкам и коротким .замыканиям. В целях безопасности напряжение аккумуляторных батарей обычно не превышает 65В.

Структурная электрическая схема автоматического зарядного устройства
типа УЗА.

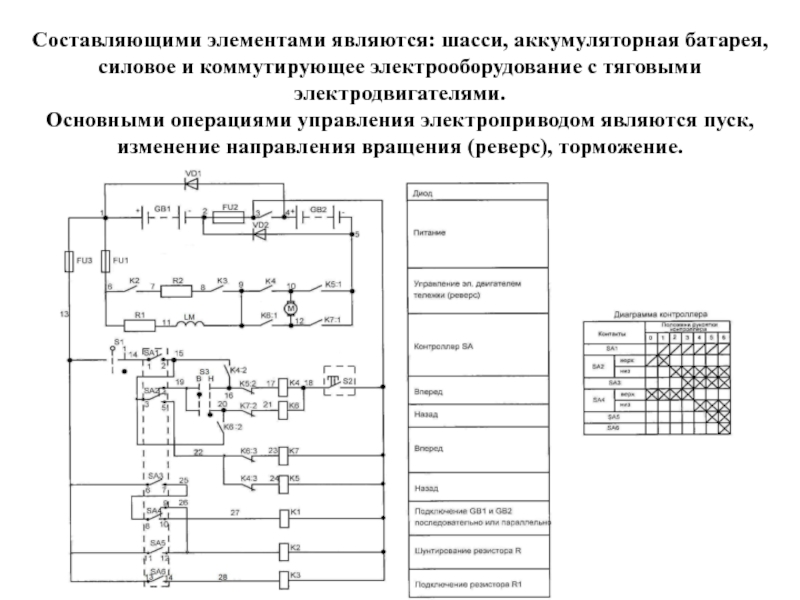

с тяговыми электродвигателями. Основными операциями управления электроприводом являются пуск, изменение направления

вращения (реверс), торможение.

учтено: вид электроприемника, условия окружающей среды, местоположение электроприемника, требования к

электробезопасности и пожаробезопасности
В данном проекте электропроводка выполнена кабелем ВВГ , проводом ПВ.

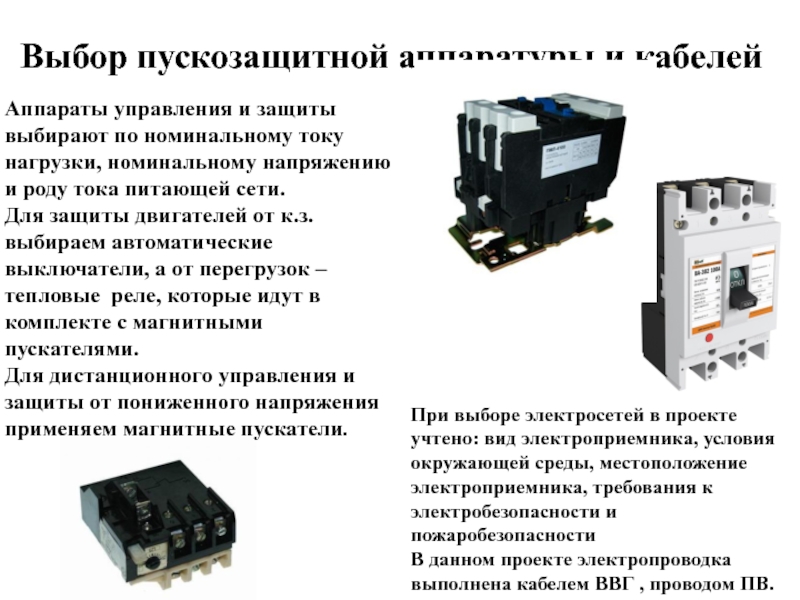

Аппараты управления и защиты выбирают по номинальному току нагрузки, номинальному напряжению и роду тока питающей сети. Для защиты двигателей от к.з. выбираем автоматические выключатели, а от перегрузок – тепловые реле, которые идут в комплекте с магнитными пускателями. Для дистанционного управления и защиты от пониженного напряжения применяем магнитные пускатели.

обслуживании электроустановок.
Электробезопасность обеспечивается:
конструкцией электроустановок (щиты имеют
замок для защиты

от несанкционированного доступа), техническими способами и средствами защиты, организационными и техническими мероприятиями.

промышленного предприятия
является надлежащее содержание и хранение
технической документации. Техническая

документация необходима для оценки показателей, полученных при расследований аварий, происшедших в электрохозяйстве промышленного предприятия.
К основной технической документации по эксплуатируемому объекту следует отнести
- паспортные карты на основное электрооборудование и защитные средства с их техническими характеристиками:
-чертежи электрооборудования, исполнительные схемы воздушных и кабельных сетей с кабельными журналами,
-общие схемы электроснабжения, составленные по предприятию в целом и по отдельным его цехам и участкам.

освещения, устройств компенсации реактивной мощности с последующим пересчётом

расчётной нагрузки, в результате чего повысился коэффициент мощности, уменьшились потребление полной мощности и расчётный ток.

Выбраны силовые трансформаторы, медные кабели ВВГ для внутрицеховой сети, вводной силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полиэтилена, проверены по потерям напряжения, механической прочности электрические сети, надежности срабатывания защитной аппаратуры при перегрузках и токах КЗ.
Для комфортной работы персонала спроектирована система электроосвещения со светодиодными светильниками, вытяжная вентиляция.
Рассмотрены вопросы охраны труда, пожаро- и электробезопасности при эксплуатации электроустановок.
Проанализированы вопросы энергосбережения.


СПАСИБО ЗА ВНИМАНИЕ.

ЗАКЛЮЧЕНИЕ
