Слайд 1Мириленко Андрей Петрович, к.т.н. кафедра Электротехники

Электротехника и электроника
Лекция 8 Однофазный трансформатор

Мириленко Андрей Петрович, к.т.н. кафедра Электротехники Электротехника и электроникаЛекция 8 Однофазный трансформатор

Слайд 2Электрические машины
Основные понятия
Электротехника и электроника Лекция 8
Электрической машиной

является электромагнитное устройство, предназначенное для взаимного преобразования механической и электрической

энергий.
Различают следующие типы электрических машин:
– генераторы, преобразующие механическую энергию в электрическую;
– двигатели, преобразующие электрическую энергию в механическую;
– преобразователи электрической энергии одних параметров в электрическую энергию других параметров: трансформаторы, инверторы, конверторы.
Различают электрические машины переменного и постоянного тока в зависимости от тока, на котором они работают. Из электрических машин переменного тока наибольшее распространение получили трансформаторы, трехфазные асинхронные двигатели и трехфазные синхронные генераторы, двигатели и компенсаторы.

В бытовой технике широко используются однофазные двигатели переменного тока: холодильники, стиральные машины и др. и универсальные коллекторные двигатели – коллекторные двигатели синусоидального тока: пылесосы, электродрели, швейные машины и др.
Электрические машины Основные понятияЭлектротехника и электроника Лекция 8 Электрической машиной является электромагнитное устройство, предназначенное для взаимного преобразования

Слайд 3Трансформаторы
Основные понятия
Электротехника и электроника Лекция 8
Трансформатор – статическое

электромагнитное устройство, преобразующее переменное (синусоидальное) напряжение (ток) одного значения

в напряжение (ток) другого значения.

Первые трансформаторы с разомкнутым магнитопроводом предложил в 1874 году П.Н. Яблочков для питания электрической "свечи". В 1885 году венгерские ученые М.Дери, О.Блати и К.Циперновский разработали однофазные промышленные трансформаторы с замкнутым магнитопроводом.
Трехфазные трансформаторы появились в 1889 – 1891 годах благодаря работам русского ученого работавшего в Германии, и американского ученого сербского происхождения НиколаТесла.

ТрансформаторыОсновные понятияЭлектротехника и электроника Лекция 8 Трансформатор – статическое  электромагнитное  устройство, преобразующее переменное (синусоидальное) напряжение

Слайд 4Трансформаторы. Классификация
Основные понятия
Электротехника и электроника Лекция 8
1. По

назначению –
силовые, измерительные, сварочные и специальные;
2. По расположению

обмоток –
стержневые, броневые, тороидальные;
3. По числу фаз –
однофазные, трехфазные, многофазные;
4. По напряжению –
низковольтные (U<1500 В) и высоковольтные (U>1500 В);
5. По мощности –
малой мощности, если полная номинальная мощность (SН<10 кВА), средней мощности (10< SН ≤100 кВА), большой мощности (100 кВА< SН <10 МВА) и сверхмощные (SН >10 МВА);
6. По частоте –
нормальной частоты (6100 кГц);
7. По числу обмоток –
однообмоточные (автотрансформаторы), двухобмоточные, многообмоточные.
Трансформаторы. КлассификацияОсновные понятияЭлектротехника и электроника Лекция 8 1. По назначению – силовые, измерительные, сварочные и специальные; 2.

Слайд 5Трансформаторы. Обозначение. Маркировка
Основные понятия
Электротехника и электроника Лекция 8
Основные характеристики

и маркировка
Схема соединения и подключения обмоток.
Количество витков в каждой обмотке.
Номинальная

мощность трансформатора.
Номинальные напряжение и токи.
Рабочая частота питающего тока

Трансформаторы. Обозначение. МаркировкаОсновные понятияЭлектротехника и электроника Лекция 8 Основные характеристики и маркировкаСхема соединения и подключения обмоток.Количество витков

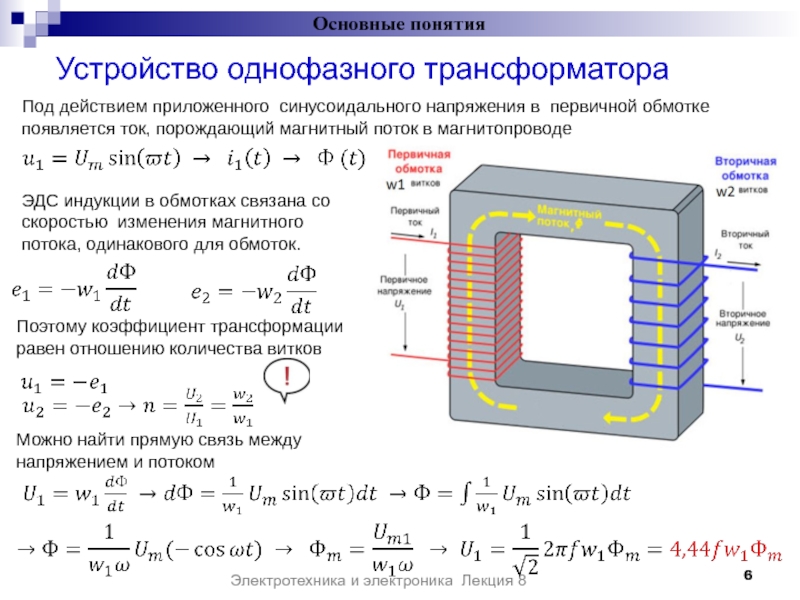

Слайд 6Устройство однофазного трансформатора
Основные понятия
Электротехника и электроника Лекция 8
Под действием

приложенного синусоидального напряжения в первичной обмотке появляется ток, порождающий магнитный

поток в магнитопроводе

ЭДС индукции в обмотках связана со скоростью изменения магнитного потока, одинакового для обмоток.

Поэтому коэффициент трансформации равен отношению количества витков

Можно найти прямую связь между напряжением и потоком

Устройство однофазного трансформатораОсновные понятияЭлектротехника и электроника Лекция 8 Под действием приложенного синусоидального напряжения в первичной обмотке появляется

Слайд 7Трансформаторы. Рабочий режим
Основные понятия
Электротехника и электроника Лекция 8
Эквивалентная схема

вторичной обмотки
Внешняя характеристика трансформатора

Трансформаторы. Рабочий режимОсновные понятияЭлектротехника и электроника Лекция 8 Эквивалентная схема вторичной обмоткиВнешняя характеристика трансформатора

Слайд 8Трансформаторы. Короткое замыкание
Основные понятия
Электротехника и электроника Лекция 8
Аварийное
Лабораторное
U1

магнитный поток мал.



При номинальном токе вторичной обмотки мощность приблизительно равна

«потерям в меди»
Трансформаторы. Короткое замыканиеОсновные понятияЭлектротехника и электроника Лекция 8 АварийноеЛабораторноеU1

Слайд 9Трансформаторы. Коэффициент полезного действия
Основные понятия
Электротехника и электроника Лекция 8
Максимальный

КПД предусматривают при βм≈0,5...0,7

Трансформаторы. Коэффициент полезного действияОсновные понятияЭлектротехника и электроника Лекция 8 Максимальный КПД предусматривают при βм≈0,5...0,7

Слайд 10Трансформаторы. Задачи 1
Основные понятия
Электротехника и электроника Лекция 8
. Определить

КПД трансформатора при известных потерях в стали Рст=7 Вт и

потерях в меди трансформатора на коротком замыкании Р1к=5 Вт.
Известны так же.
I1=0.6 A, U1= 220 В,
cosφ1= 0.88,
I2=1.6 A, I2н=2 А

Решение:
Трансформаторы. Задачи 1Основные понятияЭлектротехника и электроника Лекция 8 . Определить КПД трансформатора при известных потерях в стали

Слайд 11Трансформаторы. Задачи 2
Основные понятия
Электротехника и электроника Лекция 8
Определить коэффициент

трансформации и КПД трансформатора, если известны:
I1=0.8 A, U1= 380 В,

cosφ1= 0.80,
I2=1.6 A, U2=200 В, cosφ2= 0.69

Решение:
Трансформаторы. Задачи 2Основные понятияЭлектротехника и электроника Лекция 8 Определить коэффициент трансформации и КПД трансформатора, если известны:I1=0.8 A,

Слайд 12Основные понятия
Электротехника и электроника Лекция 7

Основные понятияЭлектротехника и электроника Лекция 7
