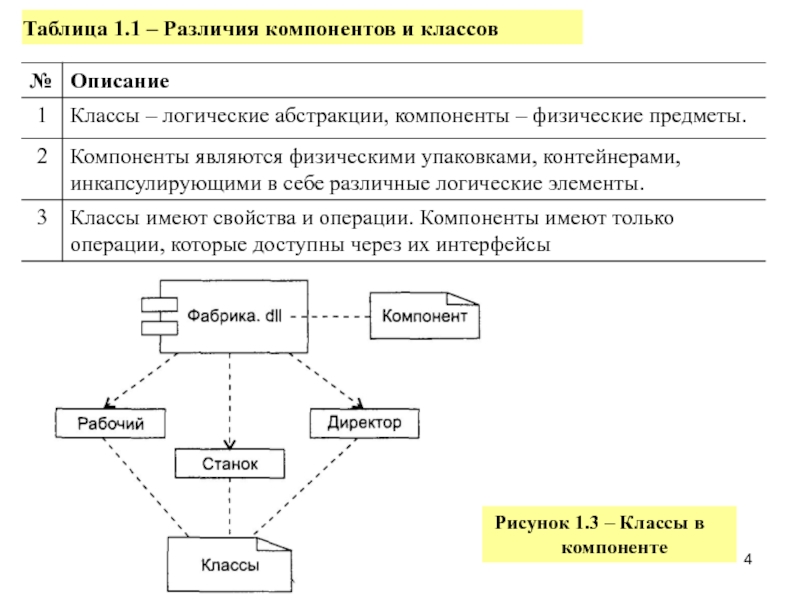

- 4. Рисунок 1.3 – Классы в компоненте Таблица 1.1 – Различия компонентов и классов
- 5. ИнтерфейсыРисунок 1.4 – Представление интерфейса в форме

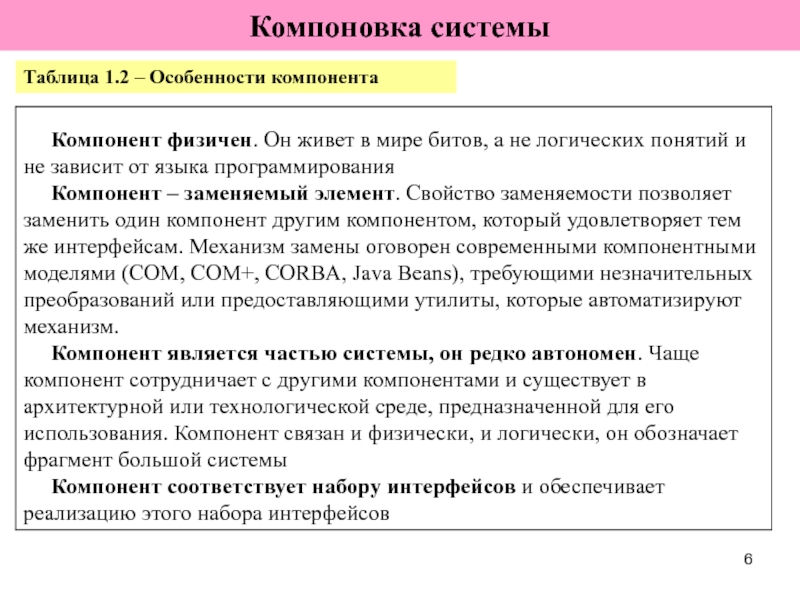

- 6. Компоновка системыТаблица 1.2 – Особенности компонента

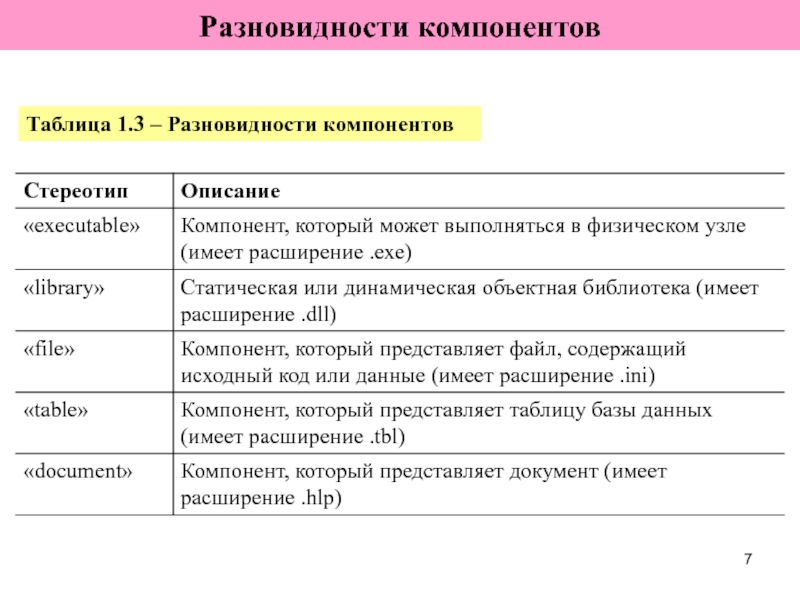

- 7. Разновидности компонентовТаблица 1.3 – Разновидности компонентов
- 8. Пиктограммы для стереотипов Рисунок 1.6 – Пиктограмма
- 9. Реализация системы включает следующие
- 10. Диаграмма размещения показывает конфигурацию
- 11. Узел – это физический
- 12. Сходные характеристики узлов и компонентов: наличие имени;
- 13. Диаграммы размещения используют для
- 14. Способы моделирования распределения:
- 15. Скачать презентанцию
Компонентные диаграммыРисунок 1.1 – Классификация элементов компонентной диаграммы Компонентная диаграмма показывает организацию набора компонентов и зависимости между компонентами.
Слайды и текст этой презентации
Слайд 1Лекция 7. Модели реализации объектно-ориентированных программных систем
Учебные вопросы:
Компонентные диаграммы
Диаграммы размещения
![Лекция 7. Модели реализации объектно-ориентированных программных системУчебные вопросы:Компонентные диаграммыДиаграммы размещения Литература: [4], [8], [18].](/img/thumbs/608330b949ebdb433c948fe65481da0e-800x.jpg "Презентация на тему Лекция 7. Модели реализации объектно-ориентированных программных системУчебные вопросы:Компонентные")
Слайд 2Компонентные диаграммы

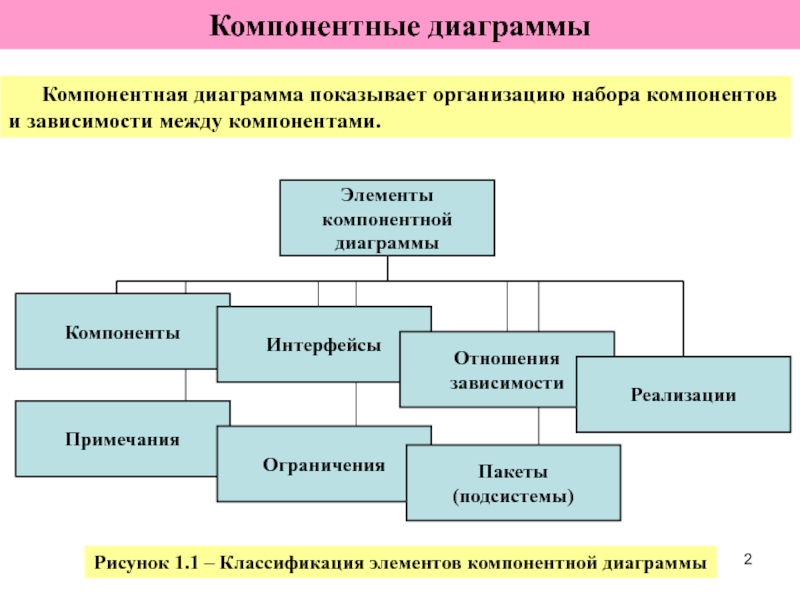

Рисунок 1.1 – Классификация элементов компонентной диаграммы
Компонентная диаграмма показывает организацию набора компонентов и зависимости между компонентами.
Слайд 3Компоненты
Компонент – это физическая и заменяемая
часть системы, которая соответствует набору интерфейсов и обеспечивает реализацию этого
набора интерфейсов.Рисунок 1.2 – Обозначение компонента
Сходные характеристики компонента и класса:
наличие имени;
реализация набора интерфейсов;
участие в отношениях зависимости;
возможность быть вложенным;
наличие экземпляров (экземпляры компонентов можно
использовать только в диаграммах размещения).
Слайд 5Интерфейсы
Рисунок 1.4 – Представление интерфейса в форме пиктограммы
Интерфейс – это список операций, которые определяют услуги класса
или компонента.С помощью интерфейсных разъемов компоненты стыкуются друг с другом, объединяясь в систему.
Способы отображения взаимосвязи между компонентом и его интерфейсом
Рисунок 1.5 – Развернутая форма представления интерфейса

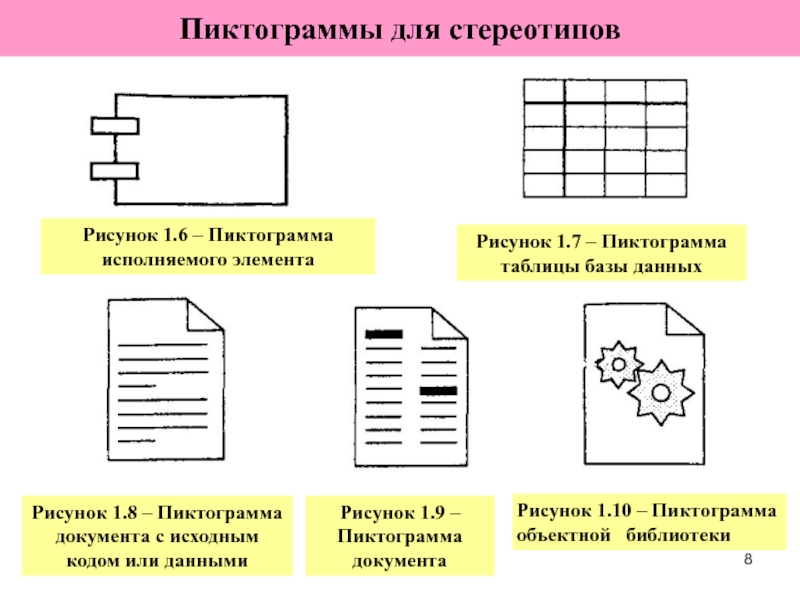

Слайд 8Пиктограммы для стереотипов
Рисунок 1.6 – Пиктограмма исполняемого элемента
Рисунок 1.10
– Пиктограмма объектной библиотеки
Рисунок 1.8 – Пиктограмма документа с
исходным кодом или даннымиРисунок 1.7 – Пиктограмма таблицы базы данных
Рисунок 1.9 – Пиктограмма документа
Слайд 9 Реализация системы включает следующие компоненты: исполняемые элементы;
динамические библиотеки; файлы данных; справочные документы; файлы инициализации; файлы регистрации;
сценарии; файлы установки.Моделирование реализации системы

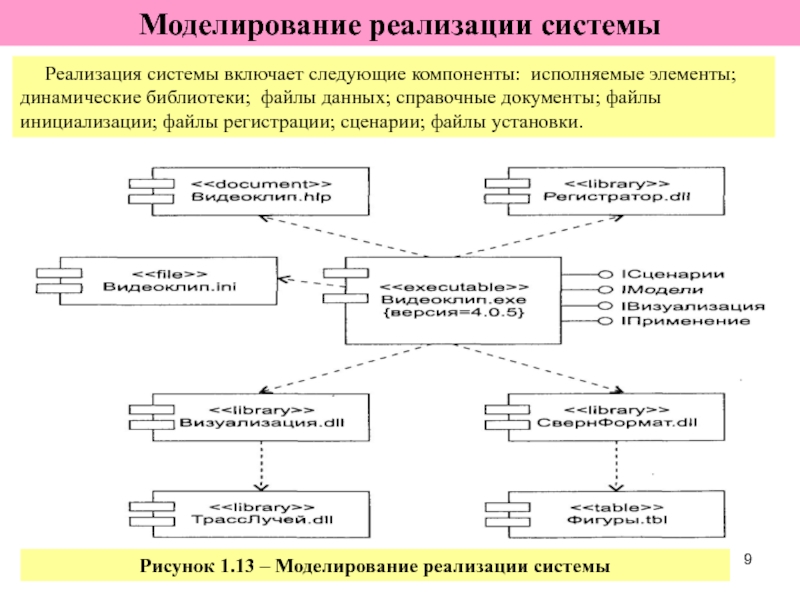

Рисунок 1.13 – Моделирование реализации системы

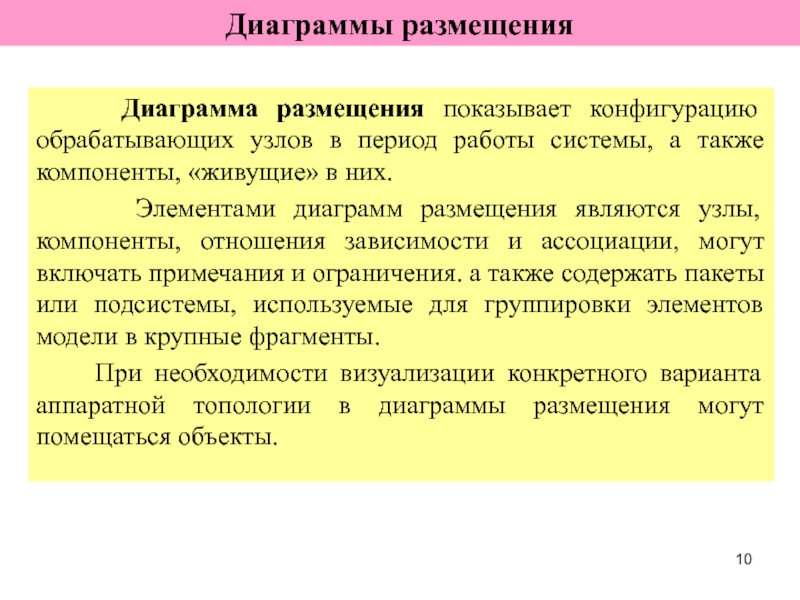

Слайд 10 Диаграмма размещения показывает конфигурацию обрабатывающих узлов в
период работы системы, а также компоненты, «живущие» в них.
Элементами диаграмм размещения являются узлы, компоненты, отношения зависимости и ассоциации, могут включать примечания и ограничения. а также содержать пакеты или подсистемы, используемые для группировки элементов модели в крупные фрагменты.При необходимости визуализации конкретного варианта аппаратной топологии в диаграммы размещения могут помещаться объекты.
Диаграммы размещения
Слайд 11 Узел – это физический элемент, который существует
в период работы системы и представляет компьютерный ресурс, имеющий память,
а возможно, и способность обработки.Узлы

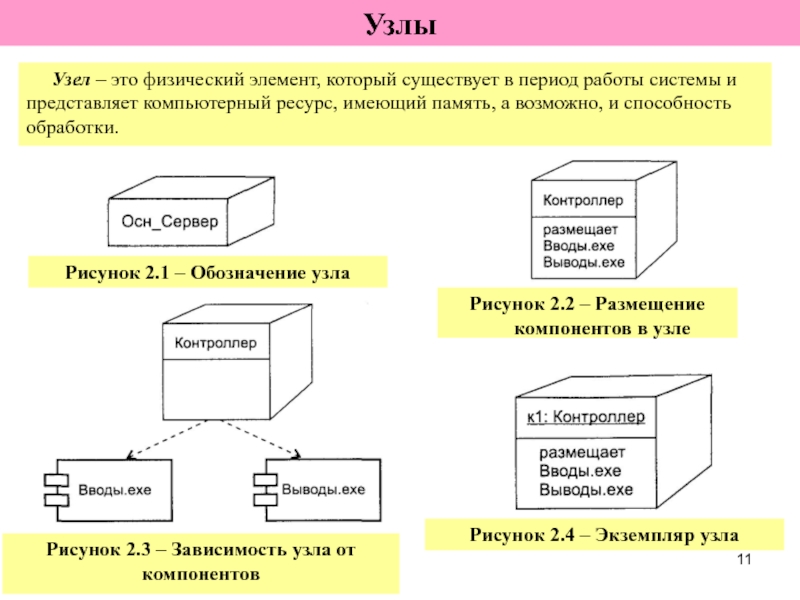

Рисунок 2.1 – Обозначение узла
Рисунок 2.2 – Размещение компонентов в узле
Рисунок 2.3 – Зависимость узла от компонентов
Рисунок 2.4 – Экземпляр узла

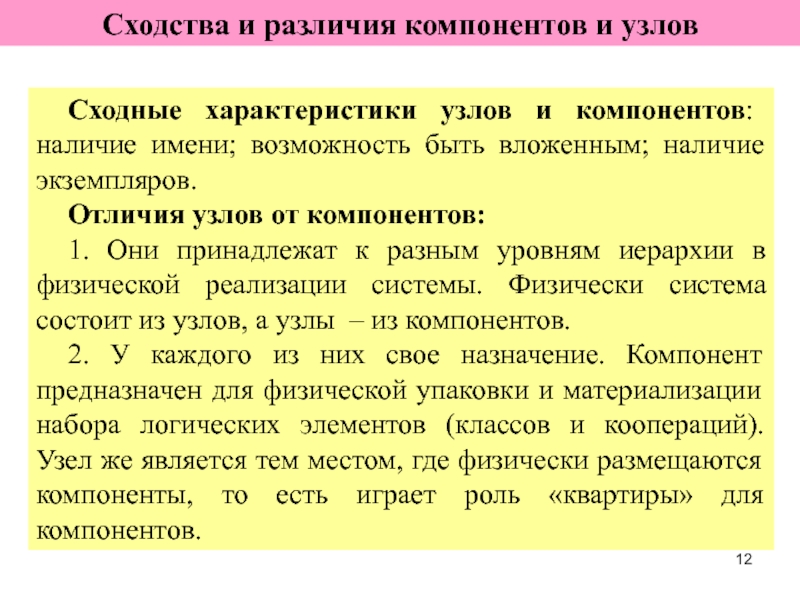

Слайд 12Сходные характеристики узлов и компонентов: наличие имени; возможность быть вложенным;
наличие экземпляров.
Отличия узлов от компонентов:
1. Они принадлежат к разным уровням
иерархии в физической реализации системы. Физически система состоит из узлов, а узлы – из компонентов. 2. У каждого из них свое назначение. Компонент предназначен для физической упаковки и материализации набора логических элементов (классов и коопераций). Узел же является тем местом, где физически размещаются компоненты, то есть играет роль «квартиры» для компонентов.
Сходства и различия компонентов и узлов

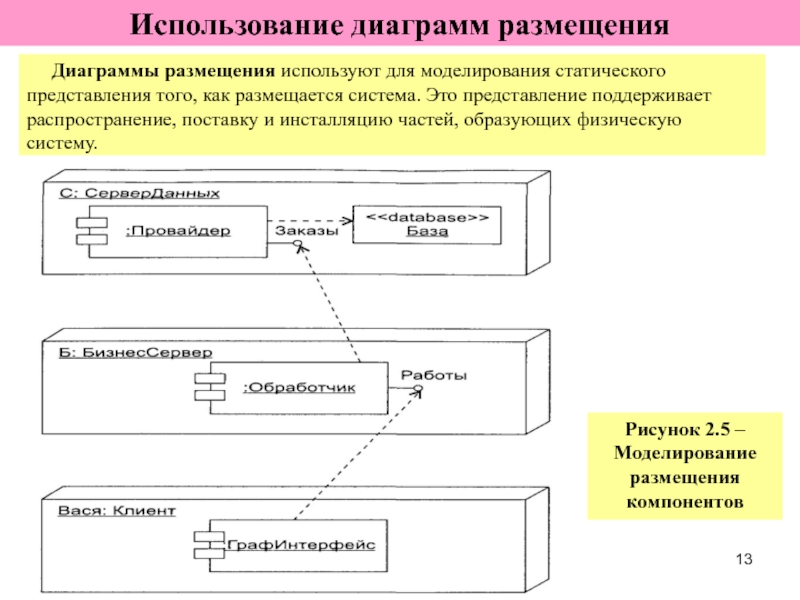

Слайд 13 Диаграммы размещения используют для моделирования статического представления
того, как размещается система. Это представление поддерживает распространение, поставку и
инсталляцию частей, образующих физическую систему.Использование диаграмм размещения
Рисунок 2.5 – Моделирование размещения компонентов
Слайд 14 Способы моделирования распределения:
графически распределение не
показывать, а документировать его в текстовых спецификациях узлов;
соединять каждый
узел с размещаемыми компонентами отношениями зависимости;в дополнительной секции узла указывать список размещаемых компонентов.
Рисунок 2.7 – Распределение компонентов в системе
