Слайд 1Модуль 2. Изучение трещиноватости и механических свойств горных пород
Раздел 5.
Деформирование и разрушение горных пород. Прочностные, деформационные и реологические свойства
горных пород
Тема 7. Методы определения свойств горных пород
ЛЕКЦИЯ № 12
Слайд 21. Изменение механических свойств пород под воздействием гравитационных сил.
2. Влияние
обводненности, газоносности, температуры на свойства горных пород.
План лекции

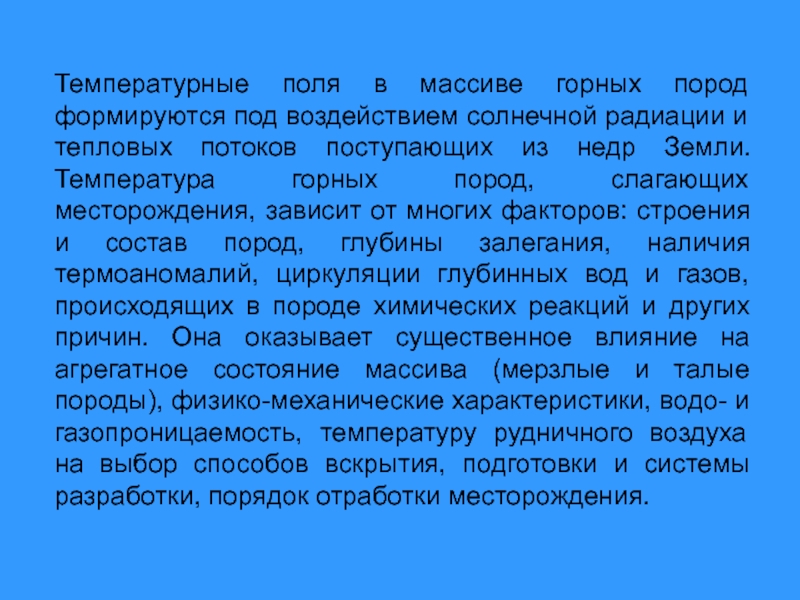

Слайд 3Температурные поля в массиве горных пород формируются под воздействием солнечной
радиации и тепловых потоков поступающих из недр Земли. Температура горных
пород, слагающих месторождения, зависит от многих факторов: строения и состав пород, глубины залегания, наличия термоаномалий, циркуляции глубинных вод и газов, происходящих в породе химических реакций и других причин. Она оказывает существенное влияние на агрегатное состояние массива (мерзлые и талые породы), физико-механические характеристики, водо- и газопроницаемость, температуру рудничного воздуха на выбор способов вскрытия, подготовки и системы разработки, порядок отработки месторождения.
Слайд 4Влияние обводненности. Обводненность массива горных пород зависит от гидрологического режима
месторождения, который определяется распределением водных ресурсов в регионе, водопроницаемостью и
фильтрационными свойствами пород, напором и дебитом подземных пород.
Прилегающая к земной поверхности часть толщи горных пород подвержена совместному влиянию атмосферных осадков и проникающих из глубины водяных паров. Располагаемая ниже уровня грунтовых вод зона насыщения трещин и пор водой, находится в состоянии гидростатического давления.
Вода, заключенная в массиве горных пород, обладает различной степенью подвижности. Неподвижная вода бывает связана с породами химически или адсорбирована поверхностью трещин и пор. Очень малую подвижность имеет капиллярная вода. Свободная вода, подверженная давлению вышележащих пород, наиболее активна, Она обладает высокой способностью к фильтрации и циркуляции. Степень взаимодействия вод с горными породами зависит от температуры и химического состава пород. В результате образуются сульфатные, карбонатные, хлоридные, углекислые, сероводородные, бактериологические, радиоактивные воды.
Слайд 5Считается, что в скальных породах наиболее применим закон Дарси, согласно
которому расход профильтровавшейся жидкости определяется как
Q=KSi
где К — коэффициент фильтрации,
зависящий от геометрии пор, для слабопроницаемых пород К<10-8 см/с; i- градиент напора (приращение напора, отнесенное к длине пути фильтрации); S - площадь поперечного сечения потока.
Скорость фильтрации v—Ki зависит от направления системы трещин. Если трещина в породе характеризуется параллельными поверхностями, то скорость фильтрации через одну трещину постоянной ширины
v=e2yi/(l2v),
где е — раскрытие трещин; у - удельный вес жидкости; v — динамическая вязкость.

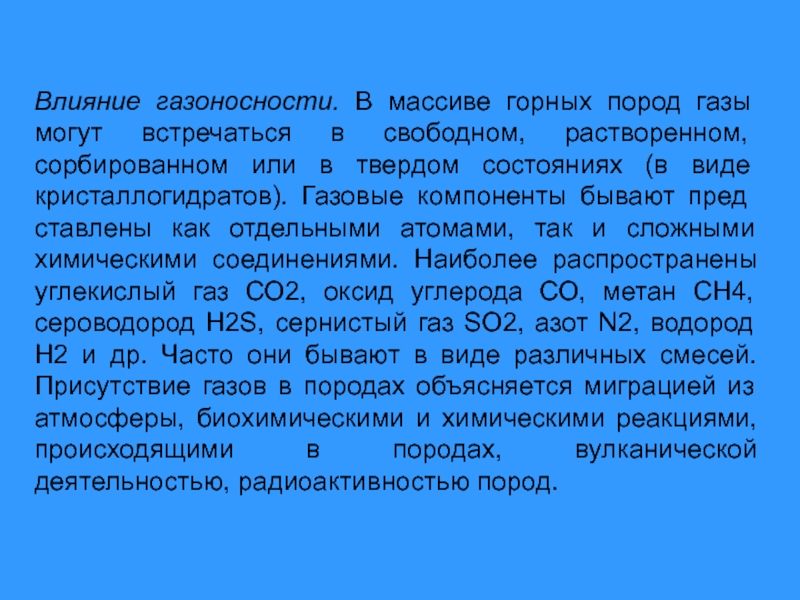

Слайд 6Влияние газоносности. В массиве горных пород газы могут встречаться в
свободном, растворенном, сорбированном или в твердом состояниях (в виде кристаллогидратов).
Газовые компоненты бывают представлены как отдельными атомами, так и сложными химическими соединениями. Наиболее распространены углекислый газ СО2, оксид углерода СО, метан СН4, сероводород H2S, сернистый газ SO2, азот N2, водород Н2 и др. Часто они бывают в виде различных смесей. Присутствие газов в породах объясняется миграцией из атмосферы, биохимическими и химическими реакциями, происходящими в породах, вулканической деятельностью, радиоактивностью пород.
Слайд 7На газопроницаемость пород влияет удельная плотность микротрещин. С увеличением сжимающих
напряжений газопроницаемость вначале снижается из-за смыкания трещин и уменьшения пор,
а затем при росте нагрузок на породу и появлении микротрещин давления - возрастает. Критические напряжения для появления микротрещин во многих случаях не превышают 20—25 % от разрушающих. Микротрещины могут появляться при циклической нагрузке - разгрузке пород.

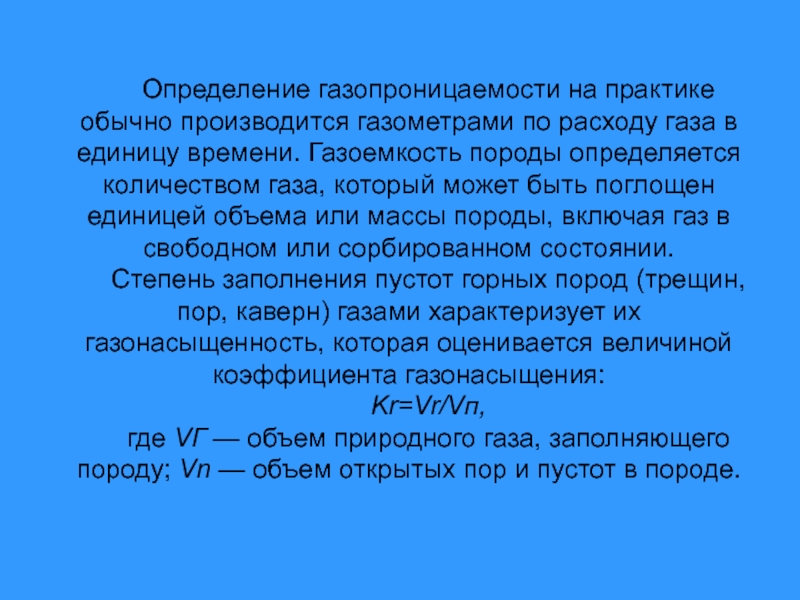

Слайд 8Определение газопроницаемости на практике обычно производится газометрами по расходу газа
в единицу времени. Газоемкость породы определяется количеством газа, который может
быть поглощен единицей объема или массы породы, включая газ в свободном или сорбированном состоянии.
Степень заполнения пустот горных пород (трещин, пор, каверн) газами характеризует их газонасыщенность, которая оценивается величиной коэффициента газонасыщения:
Kr=Vr/Vп,
где VГ — объем природного газа, заполняющего породу; Vn — объем открытых пор и пустот в породе.
Слайд 9Контрольные вопросы:
1. Как глубина влияет на величину напряжений в массиве
породы?
2. Как меняются свойства горных пород с изменением температуры?
3. Как
влияет обводненность на прочностные свойства горных пород?
4. Приведите состав и структуру газов, циркулирующих в горных породах.
5. Каким образом предотвращаются внезапные выбросы газов при разработке газоопасных месторождений?
