Москва, 2018 ДИСТАНЦИОННЫЕ МЕТОДЫ В ГЕОЛОГИИ
Содержание
- 1. Москва, 2018 ДИСТАНЦИОННЫЕ МЕТОДЫ В ГЕОЛОГИИ
- 2. Рекомендованная литература: Н.И. Корчуганова, А.К, Корсаков. Дистанционные методы геологического картирования. М.: КДУ. С. 209.
- 3. Дистанционными называют аэрокосмические методы изучения Земли и
- 4. История развития аэрокосмических методов исследованийНачало эпохи дистанционных исследований – аэростат братье Монгольфье. 4 июня 1783 года
- 5. Слайд 5
- 6. Поручик А.М. Кованько, 1866 год – фотографии Санкт-Петербурга и Кранштата.
- 7. Слайд 7
- 8. Этап широкого внедрения аэрометодов (с 1940ых годов).Аэрофотогеологическая
- 9. Этап совершенствования методов дистанционного зондирования, связанный с
- 10. Современный этап развития методов дистанционного зондирования ЗемлиСовершенствование
- 11. АЭРОКОСМИЧЕКАЯ СЪЕМКАПри аэрокосмических съемках регистрируются в аналоговой
- 12. Слайд 12
- 13. Активная съемка: Фотографичские, сканерные и телевизионные системывидимая
- 14. АээросъемкаВыполняется :СамолетыВертолетыМотодельтопланыРоныСъемочные системы:Фотографическая (аэрофотосъемка)ТелевизионнаяТепловаяРадиолокационнаяМногозональная
- 15. АэофотосъемкаОсновные характеристики:Высота съемкиМасшьабФокусное расстояниеПогодные условияВремя и сезон проведения съемки
- 16. Слайд 16
- 17. КОСМОСЪЕМКА
- 18. Орбиты полета КЛАПо формеПо наклонениюПо отношению к Солнцу и Земле
- 19. По высотеНизкоорбитальные 200 – 400 Среднеорбитальные 500
- 20. Съемочные системыФотографическиеТелевизионныеСканерныеРадиотепловыеРадиолоационные
- 21. Фотографические съемочные системыАналоговые или цифровыеОдномоментное изображение всего
- 22. Слайд 22
- 23. Телевизионная съемкаВысокая оперативность получения информацииНизкое разрешение
- 24. Сканерная съемкаСостоит из сканов (полос) которые могут
- 25. Радиотепловая (тепловая) съемка (микроволновые радиометры СВЧ)Регистрация теплового излучения с поверхности ЗемлиОкна прозрачности (мкм)0,74-2,40; 3,40-4,20; 8,0-14,0 30,0-80,0

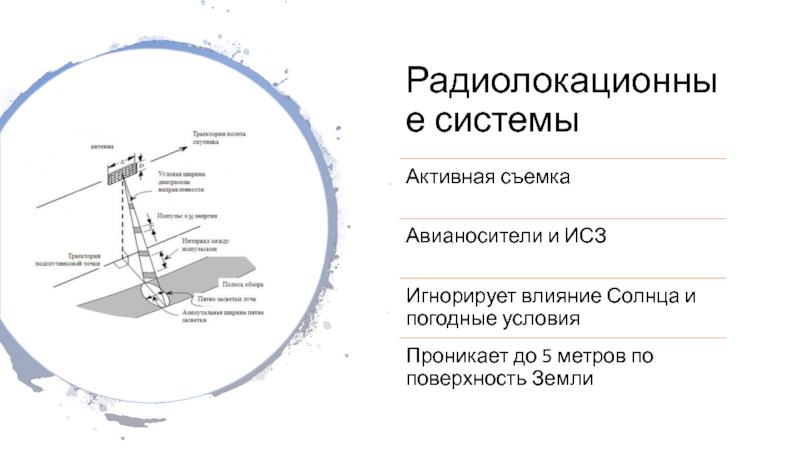

- 26. Радиолокационные системы
- 27. Скачать презентанцию
Рекомендованная литература: Н.И. Корчуганова, А.К, Корсаков. Дистанционные методы геологического картирования. М.: КДУ. С. 209.
Слайды и текст этой презентации

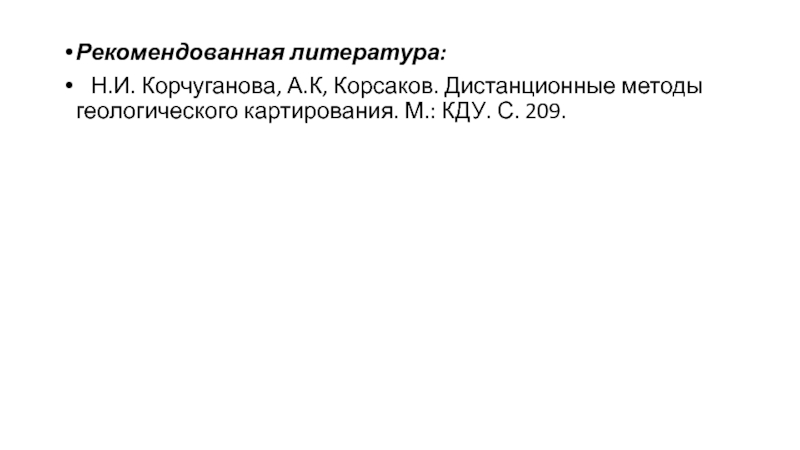

Слайд 2Рекомендованная литература:
Н.И. Корчуганова, А.К, Корсаков. Дистанционные методы геологического картирования. М.:
КДУ. С. 209.

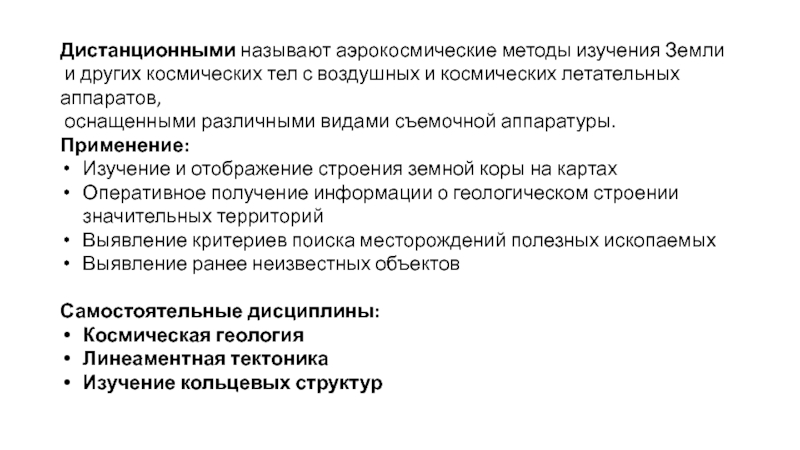

Слайд 3Дистанционными называют аэрокосмические методы изучения Земли
и других космических тел
с воздушных и космических летательных аппаратов,
оснащенными различными видами съемочной
аппаратуры.Применение:
Изучение и отображение строения земной коры на картах
Оперативное получение информации о геологическом строении значительных территорий
Выявление критериев поиска месторождений полезных ископаемых
Выявление ранее неизвестных объектов
Самостоятельные дисциплины:
Космическая геология
Линеаментная тектоника
Изучение кольцевых структур

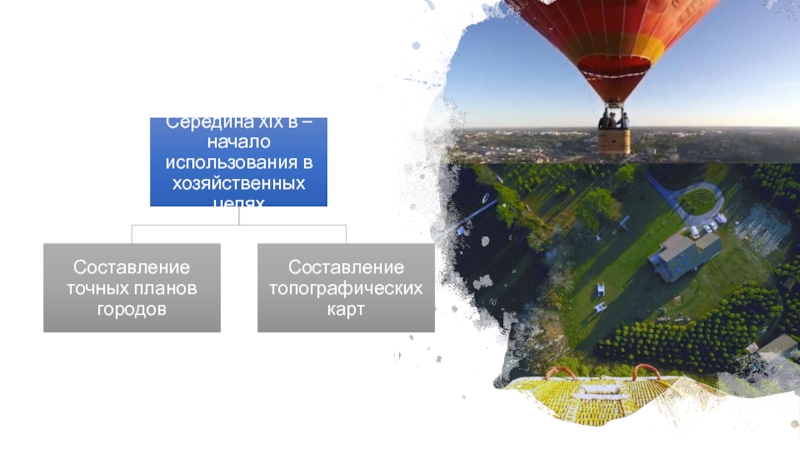

Слайд 4История развития аэрокосмических методов исследований
Начало эпохи дистанционных исследований – аэростат
братье Монгольфье. 4 июня 1783 года
Слайд 8Этап широкого внедрения аэрометодов (с 1940ых годов).
Аэрофотогеологическая экспедиция – Всесоюзный
аэрогеологический трест – Научно-производственное геологическое объединение «Аэрогеология»
Лаборатория аэрометодов «ЛАЭМ» -
«Научно-исследовательский институт космоаэрогеологических методов» ГУП «НИИКАМ»Мелкомасштабная съемка на основе которой выполнена Государственная геологическая карта масштаба 1:1 000 000
Внедрено аэрогеологическое картирование
Пояление и распространение новых методов (расширение диапозонов длин волн, тепловая съемка, радиолокационная, съемка из космоса
Слайд 9Этап совершенствования методов дистанционного зондирования, связанный с развитием космонавтики (с
60-х — начала 70-х гг. XX в.)
Внедрение новых технологий: телевизионная
и сканерная съемкиРазвитие уже существующих
Применения материалов дистанционного зондирования (МДЗ) становится обязательным при средне и крупномасштабном картировании
Применение и прогнозе и поисках месторождений полезных ископаемых
Опытно-методические работы по применению материалов МДЗ при геологических исследования в различных природно-климатических зонах
Слайд 10Современный этап развития методов дистанционного зондирования Земли
Совершенствование технологий
Наращивание группировки исследовательских
искусственных спутников Земли – Россия: МСУ-М, МСУ-СК, МСУ-Э, «Алмаз»; КФА-1000,
МК-4, КФА-3000, ТК-350, КВР-1000, За рубежом: Landsat MSS (США), Spot XS, Р (Франция), ERS (Европа), JERS-1, ADEOS (Япония), RADARSAT (Канада) и др.Применение МДЗ при мониторинге состояния окружающей среды
Внедрение геоинформационных технологий в хранение, обработку и визуализацию материалов дистанционного зондирования
Стандартизация методов исследования

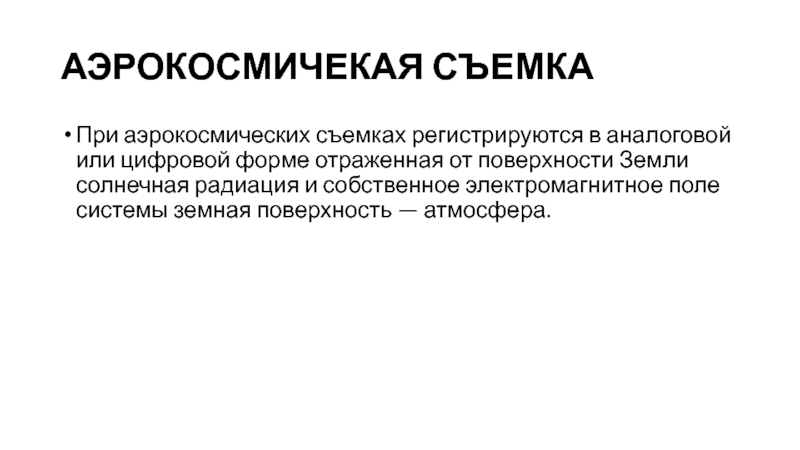

Слайд 11АЭРОКОСМИЧЕКАЯ СЪЕМКА

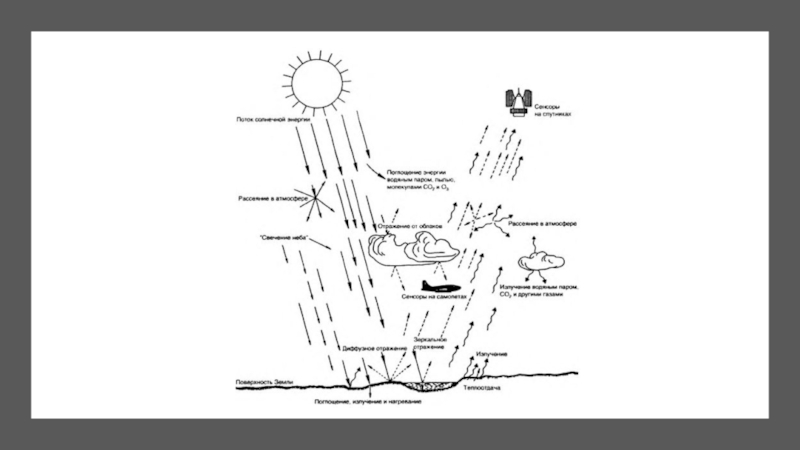

При аэрокосмических съемках регистрируются в аналоговой или цифровой форме
отраженная от поверхности Земли солнечная радиация и собственное электромагнитное поле
системы земная поверхность — атмосфера.
Слайд 13Активная съемка:
Фотографичские, сканерные и
телевизионные системы
видимая и инфрокрасная часть
Спектра (0,4 – 0,75 и 0,75 – 1000 мкм
Соответственно.
Обусловлена
внутреннем теплом Земли и отраженной солнечной
Радиацией
Пассивная съемка:
Радарная и сканерная съемки
Искуственные источник излучения

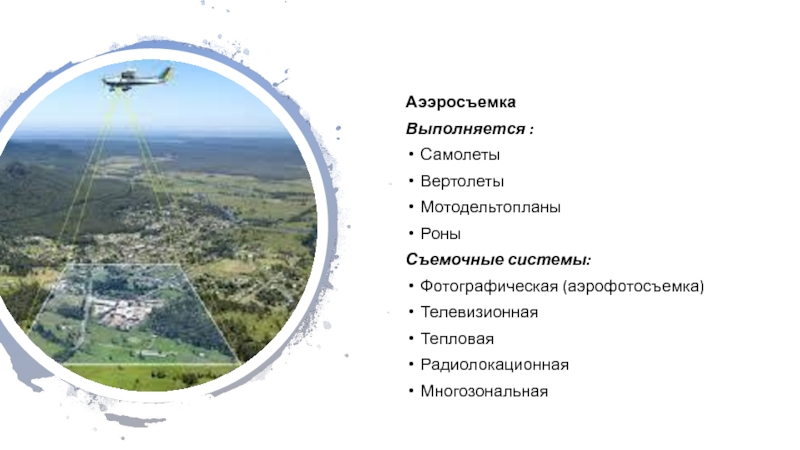

Слайд 14Аээросъемка
Выполняется :
Самолеты
Вертолеты
Мотодельтопланы
Роны
Съемочные системы:
Фотографическая (аэрофотосъемка)
Телевизионная
Тепловая
Радиолокационная
Многозональная
Слайд 15Аэофотосъемка
Основные характеристики:
Высота съемки
Масшьаб
Фокусное расстояние
Погодные условия
Время и сезон проведения съемки
Слайд 19По высоте
Низкоорбитальные 200 – 400
Среднеорбитальные 500 – 2 000
км
Высокоорбитальные 30 000 – 90 000 км.
Слайд 21Фотографические съемочные системы
Аналоговые или цифровые
Одномоментное изображение всего снимка
Зоны спектра, улавливаемые
паапратами:
0,45 – 0,51
0,52 – 0,57
0,64 – 0,69
0,81 – 0,90

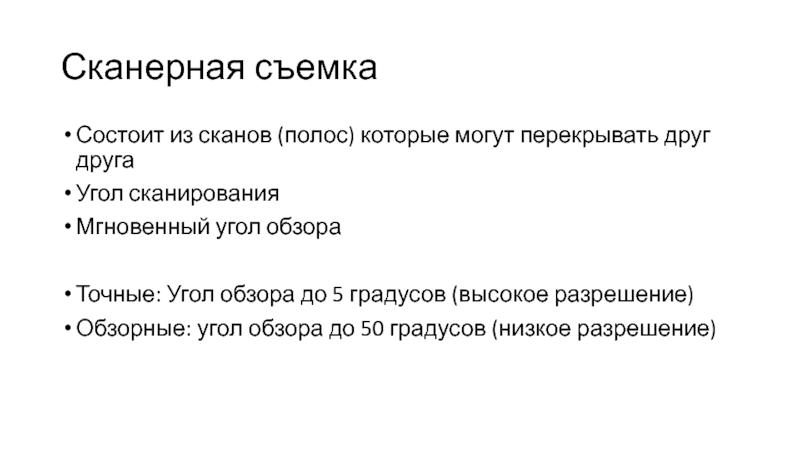

Слайд 24Сканерная съемка
Состоит из сканов (полос) которые могут перекрывать друг друга
Угол
сканирования
Мгновенный угол обзора
Точные: Угол обзора до 5 градусов (высокое разрешение)
Обзорные:
угол обзора до 50 градусов (низкое разрешение)
Слайд 25Радиотепловая (тепловая) съемка (микроволновые радиометры СВЧ)
Регистрация теплового излучения с поверхности
Земли
Окна прозрачности (мкм)
0,74-2,40;
3,40-4,20;
8,0-14,0
30,0-80,0
