МРТ: типы и классы томографов

органа или части тела
По мощности:
Низкопольные аппараты
Среднепольные
Высокопольные
По типам МРТ:
Открытые
Закрытые
Стоячего типа

диагностики в 95%
Подохдят для пациентов с металлом в теле (протезы),

так как поле не слишком агрессивное, не сдвинет и не нагреет металл
Подходит для предварительной диагностики
Чаще открытого типа (подходит для некоторых групп пациентов)
Дешевле
Недостатки:
Снимки будут недостаточно четкими. Томографы такой мощности позволяют обнаружить наличие грубых патологий, но не позволяют определить их четкие границы
Для более точного результата исследование придется повторить на аппарате большей мощности
Такие аппараты обычно довольно старые

отличаются информативностью, ненамного превышающей показатели первой группы, поэтому популярности не

имеют. В современных коммерческих центрах чаще всего используются высокопольные томографы напряженностью 1-1,5 Тл

позволяет с высокой точностью оценить состояние тканей, выявить метастазы и

другие мельчайшие патологии, провести диагностику сосудов и других сложных структур за счет высокой четкости и качества
Чем выше мощность аппарата, тем выше скорость проведения исследования
Недостатки
Использование более мощных аппаратов противопоказано пациентам с содержанием металлов в теле
Как правило, высокопольные томографы - это аппараты туннельного типа (подходят не всем пациентам)

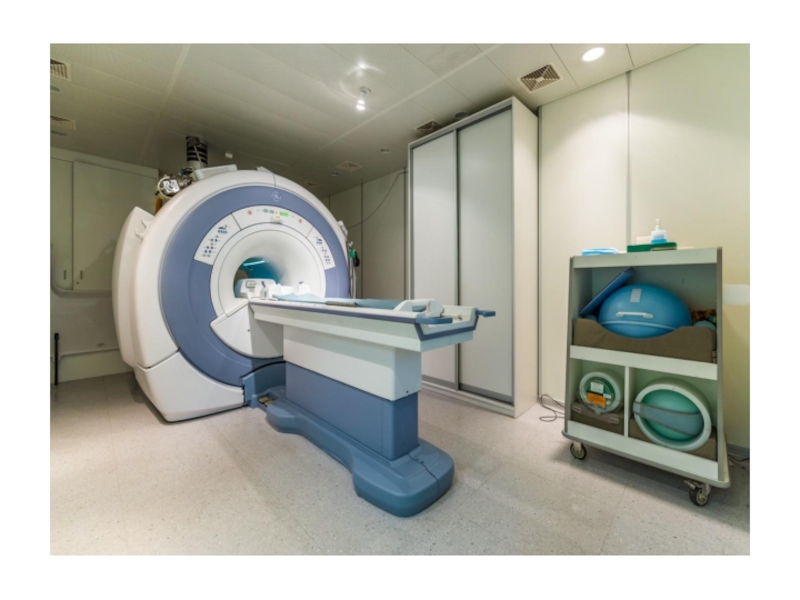

в стенки которого встроены чувствительные датчики и движущейся кушетки, на

которую помещается пациент. Во время исследования катушка, встроенная в тоннель, начинает создавать магнитное поле заданной мощности. Кушетка с пациентом, лежащим на ней, медленно движется вглубь тоннеля.

Главным преимуществом является высокая точность снимков. В замкнутом пространстве создается стабильное магнитное поле высокой мощности, что и позволяет выполнять срезы хорошего качества

процедуры
Возможность исследования всех органов или систем
Пациент не ощущает ничего, кроме

шума
Недостатки:
Диаметр тоннелей большинства закрытых томографов составляет около 70 см – невозможность провести исследование у тучных людей
 трудности с выполнением томографии у людей, страдающих клаустрофобией
Трудности с выполнением томографии у маленьких детей

контуров (тоннелей), а без них создать мощное магнитное поле трудно.

Для получения четкого изображения с помощью безтоннельного томографа, необходимо, чтобы он был высокопольным или сверхвысокопольным. При равной мощности с закрытыми, открытые аппараты стоят намного дороже.

По этой причине, в настоящее вермя большинство томографов открытого типа, используемых в российских диагностических центрах, являются низко- или среднепольными.

высокой точности
Исследование проходит дольше
Преимущества:
Ниже уровень шума, большая комфортность
Возможность проведения исследования

у лиц с весом более 120кг
Людей, страдающих эпилепсией, клаустрофобией
Маленьких детей
Людей,  у которых в теле имеются предметы, содержащие металлы
Пациентов с некоторыми видами переломов конечностей
Людей, которым необходимы инъекции или другие манипуляции во время обследования;
Пациентов, подключенных к аппаратам поддержания жизнеспособности

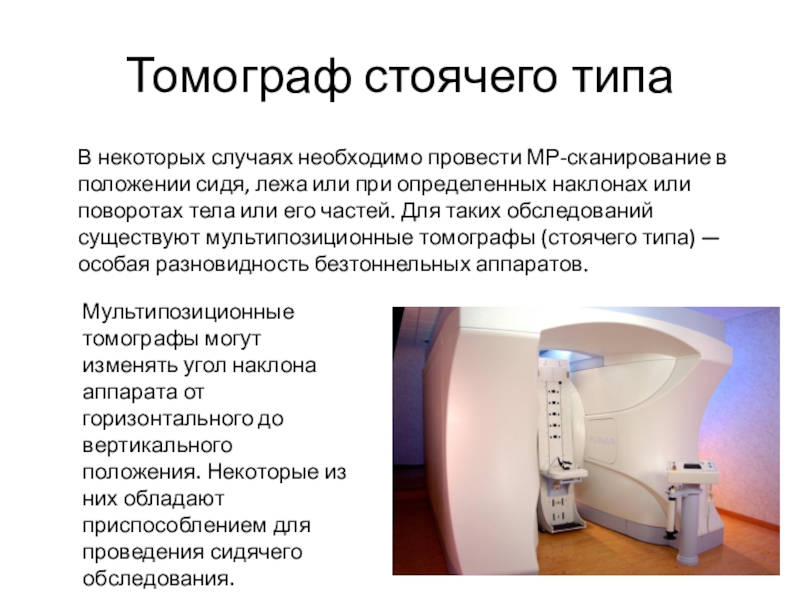

МР-сканирование в положении сидя, лежа или при определенных наклонах или

поворотах тела или его частей. Для таких обследований существуют мультипозиционные томографы (стоячего типа) — особая разновидность безтоннельных аппаратов.

Мультипозиционные томографы могут изменять угол наклона аппарата от горизонтального до вертикального положения. Некоторые из них обладают приспособлением для проведения сидячего обследования.

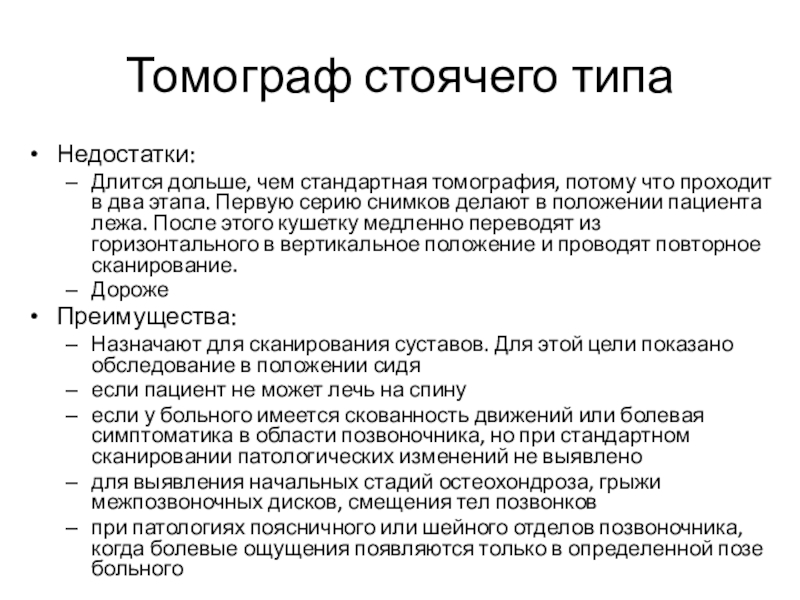

в два этапа. Первую серию снимков делают в положении пациента

лежа. После этого кушетку медленно переводят из горизонтального в вертикальное положение и проводят повторное сканирование.
Дороже
Преимущества:
Назначают для сканирования суставов. Для этой цели показано обследование в положении сидя
если пациент не может лечь на спину
если у больного имеется скованность движений или болевая симптоматика в области позвоночника, но при стандартном сканировании патологических изменений не выявлено
для выявления начальных стадий остеохондроза, грыжи межпозвоночных дисков, смещения тел позвонков
при патологиях поясничного или шейного отделов позвоночника, когда болевые ощущения появляются только в определенной позе больного

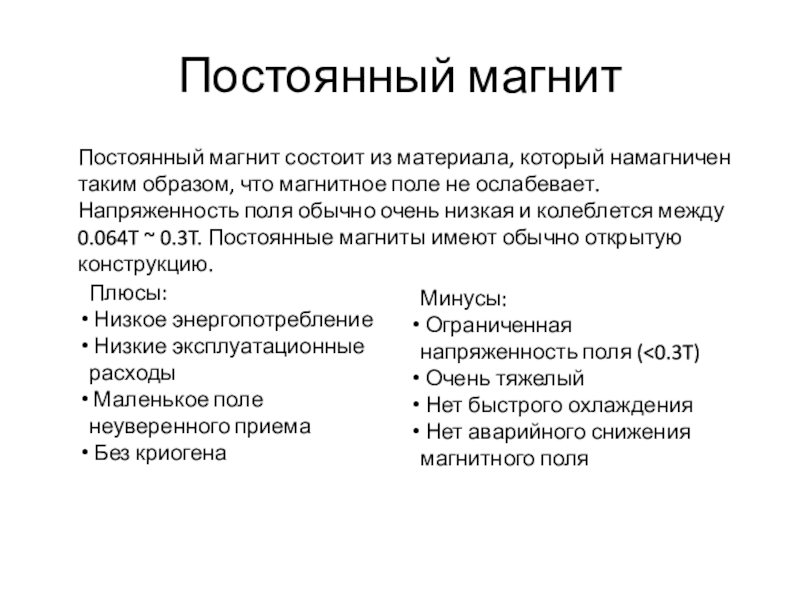

намагничен таким образом, что магнитное поле не ослабевает. Напряженность поля

обычно очень низкая и колеблется между 0.064T ~ 0.3T. Постоянные магниты имеют обычно открытую конструкцию.

Плюсы:
Низкое энергопотребление
Низкие эксплуатационные расходы
Маленькое поле неуверенного приема
Без криогена

Минусы:
Ограниченная напряженность поля (<0.3T)
Очень тяжелый
Нет быстрого охлаждения
Нет аварийного снижения магнитного поля

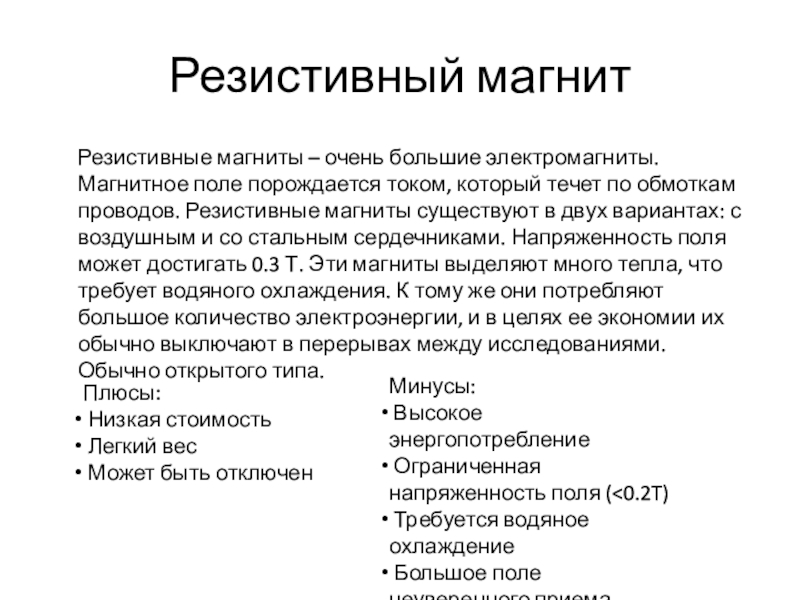

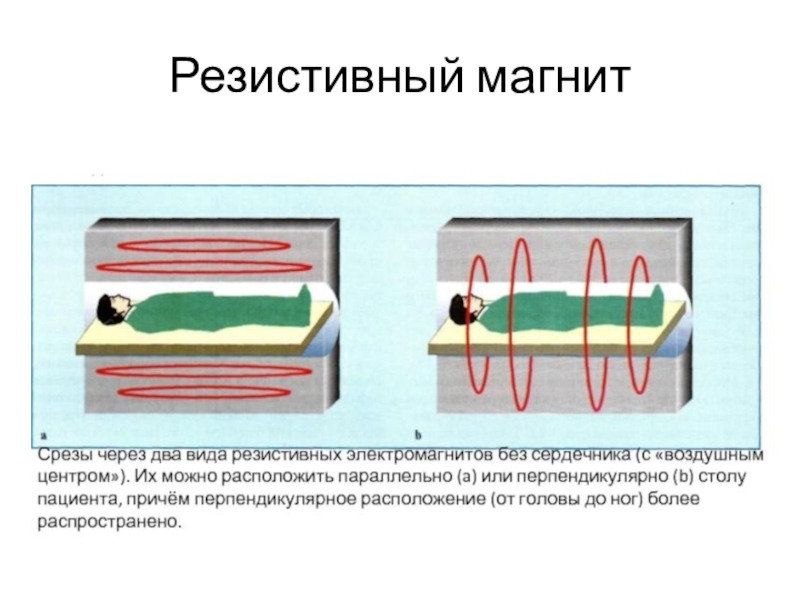

Магнитное поле порождается током, который течет по обмоткам проводов. Резистивные

магниты существуют в двух вариантах: с воздушным и со стальным сердечниками. Напряженность поля может достигать 0.3 Т. Эти магниты выделяют много тепла, что требует водяного охлаждения. К тому же они потребляют большое количество электроэнергии, и в целях ее экономии их обычно выключают в перерывах между исследованиями. Обычно открытого типа.

Плюсы:
Низкая стоимость
Легкий вес
Может быть отключен

Минусы:
Высокое энергопотребление
Ограниченная напряженность поля (<0.2T)
Требуется водяное охлаждение
Большое поле неуверенного приема

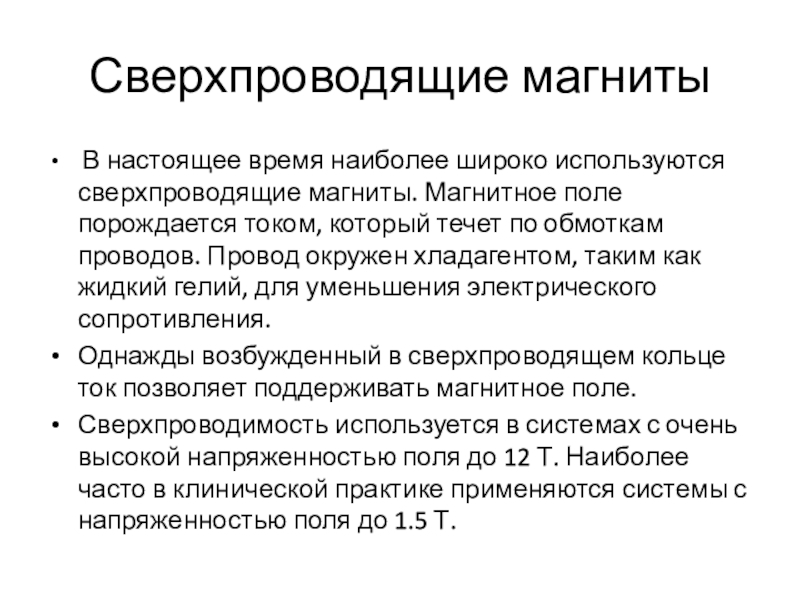

Магнитное поле порождается током, который течет по обмоткам проводов. Провод

окружен хладагентом, таким как жидкий гелий, для уменьшения электрического сопротивления.
Однажды возбужденный в сверхпроводящем кольце ток позволяет поддерживать магнитное поле.
Сверхпроводимость используется в системах с очень высокой напряженностью поля до 12 Т. Наиболее часто в клинической практике применяются системы с напряженностью поля до 1.5 Т.

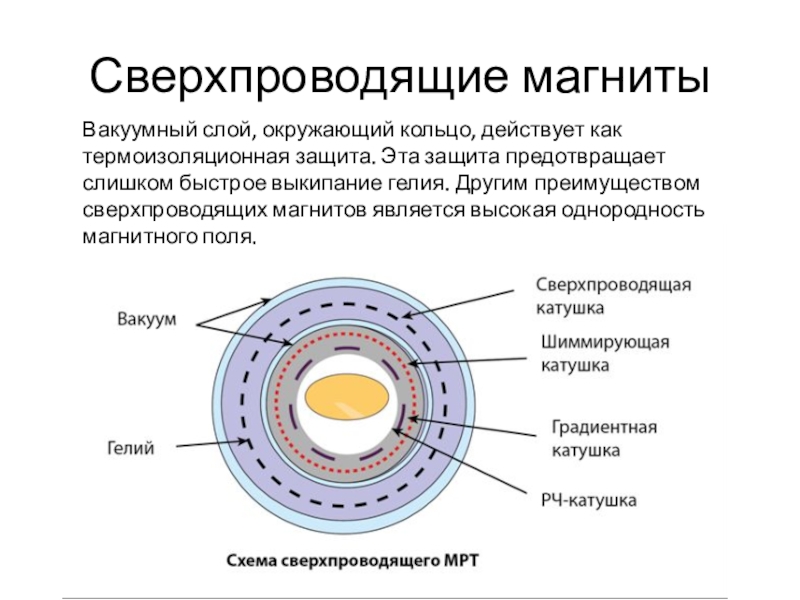

защита предотвращает слишком быстрое выкипание гелия. Другим преимуществом сверхпроводящих магнитов

является высокая однородность магнитного поля.

стоимость
Высокие расходы на криогенное обеспечение
Акустический шум
Артефакты движения
Техническая сложность
