Оформление линейной части Преподаватель ВО УПЦ Смирнов В.А
Содержание
- 1. Оформление линейной части Преподаватель ВО УПЦ Смирнов В.А
- 2. Линейную часть магистральных газопроводов
- 3. Многониточные МГ обозначают знаками
- 4. Знаки закрепления устанавливают по
- 5. Слайд 5

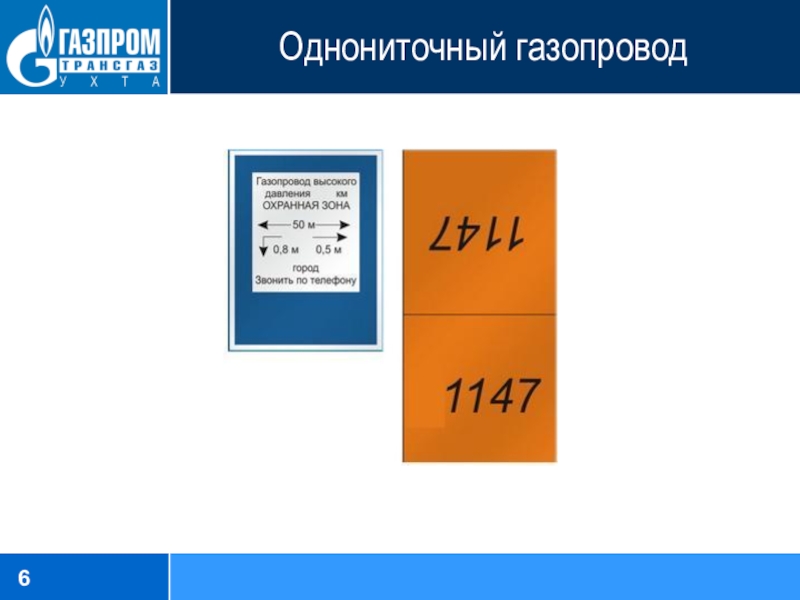

- 6. Однониточный газопровод

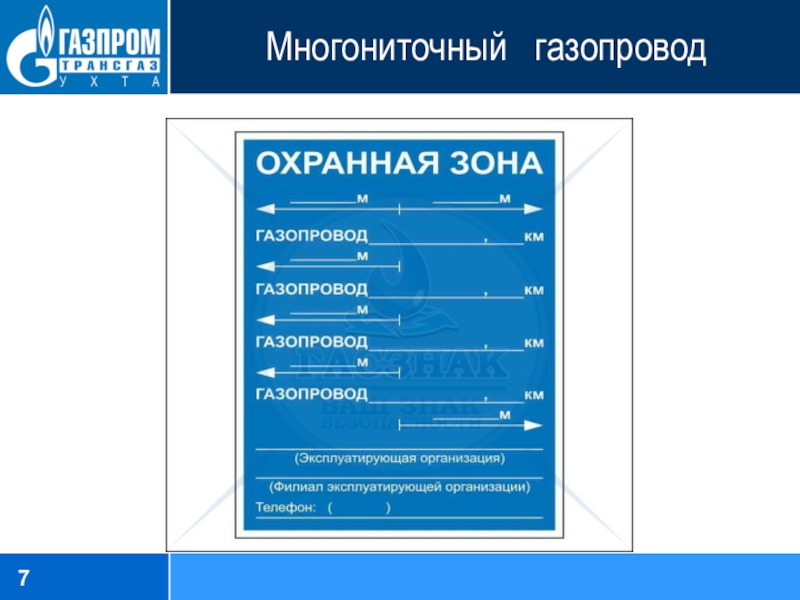

- 7. Многониточный газопровод

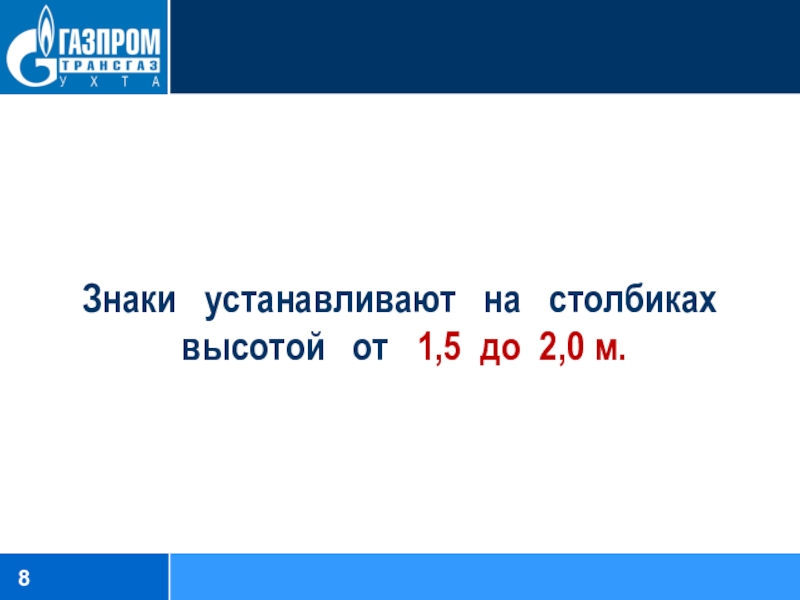

- 8. Знаки устанавливают на столбиках высотой от 1,5 до 2,0 м.
- 9. Для установки знаков можно
- 10. Столбики окрашивают в оранжевый
- 11. На землях сельскохозяйственного пользования знаки устанавливают только на границах полей и лесопосадок.
- 12. В местах пересечения газопроводов
- 13. В местах пересечения газопроводов
- 14. На многониточных переходах обозначают
- 15. Установку соответствующих дорожных знаков
- 16. Границы зон обслуживания газопроводов
- 17. В местах неорганизованных переездов
- 18. Переходы газопроводов через водные
- 19. На обоих берегах судоходных рек и водоемов
- 20. Надземные переходы оборудуют конструкциями, исключающими перемещение
- 21. На наружной стороне ограждений крановых узлов,
- 22. Слайд 22
- 23. В местах выявленных утечек газа устанавливают знаки:
- 24. Дома линейных обходчиков и
- 25. Спасибо за внимание.Преподаватель ВО УПЦСмирнов В.А.
- 26. Скачать презентанцию

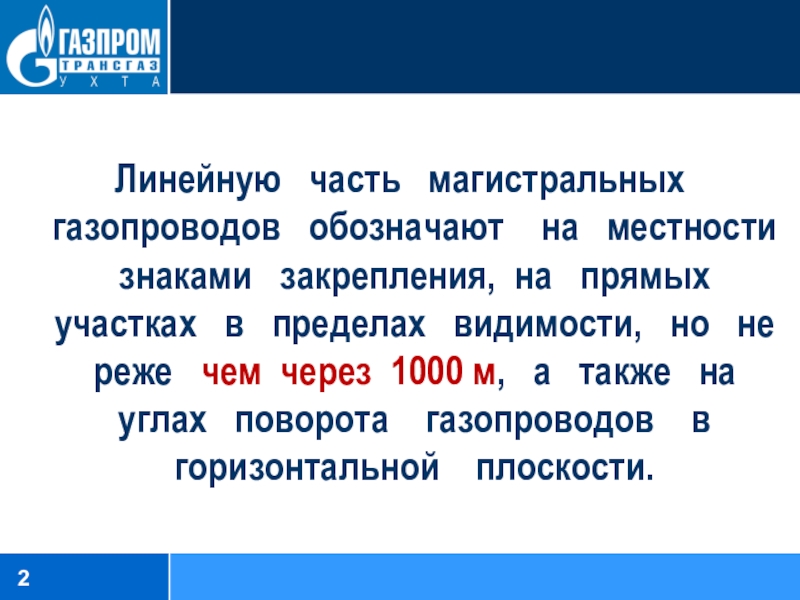

Линейную часть магистральных газопроводов обозначают на местности знаками закрепления, на прямых участках в пределах видимости, но не
Слайды и текст этой презентации

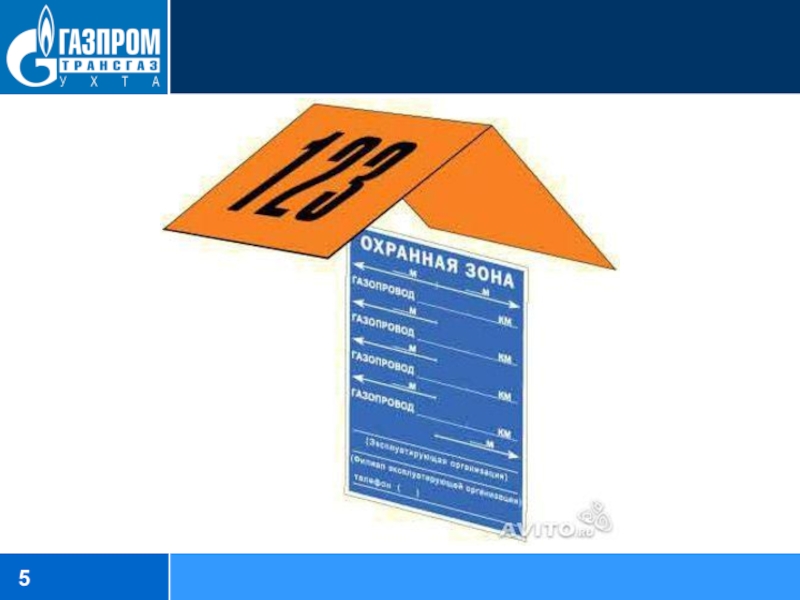

Слайд 3Многониточные МГ обозначают знаками закрепления, устанавливаемыми
в границах охранной зоны газопроводов
в пределах видимости от газопроводов.

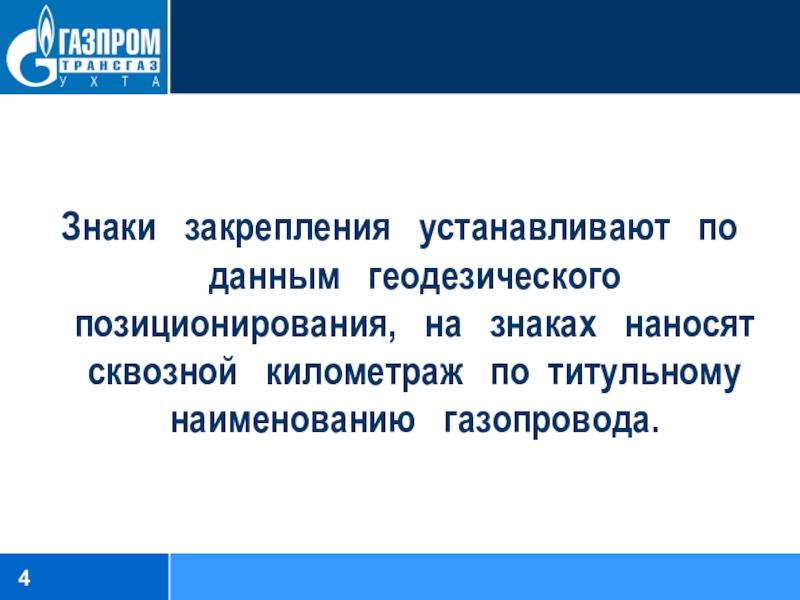

Слайд 4Знаки закрепления устанавливают по данным
геодезического позиционирования, на знаках наносят сквозной
километраж по титульному наименованию газопровода.
Слайд 9Для установки знаков можно использовать КИП
катодной защиты ЭХЗ, опоры высоковольтных
линий электропередачи.

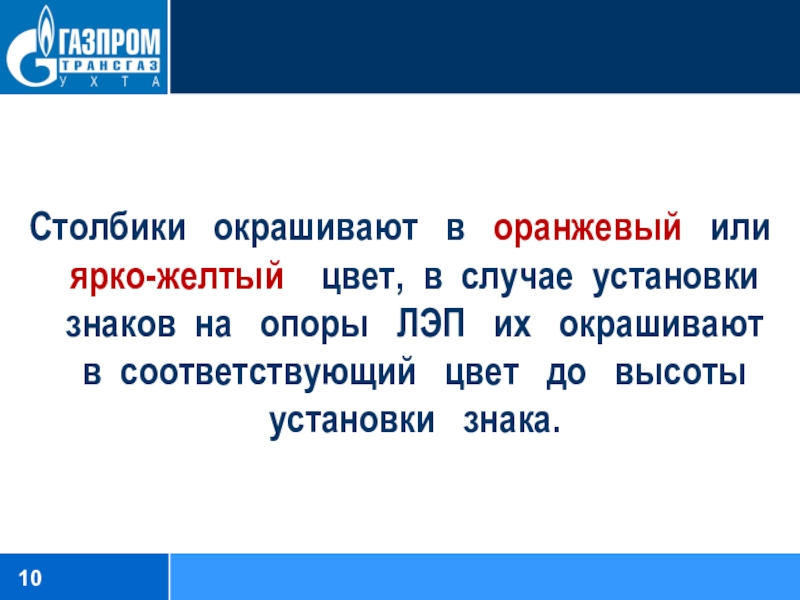

Слайд 10Столбики окрашивают в оранжевый или
ярко-желтый цвет, в случае установки знаков на опоры
ЛЭП их окрашивают в соответствующий цвет до высоты установки знака.

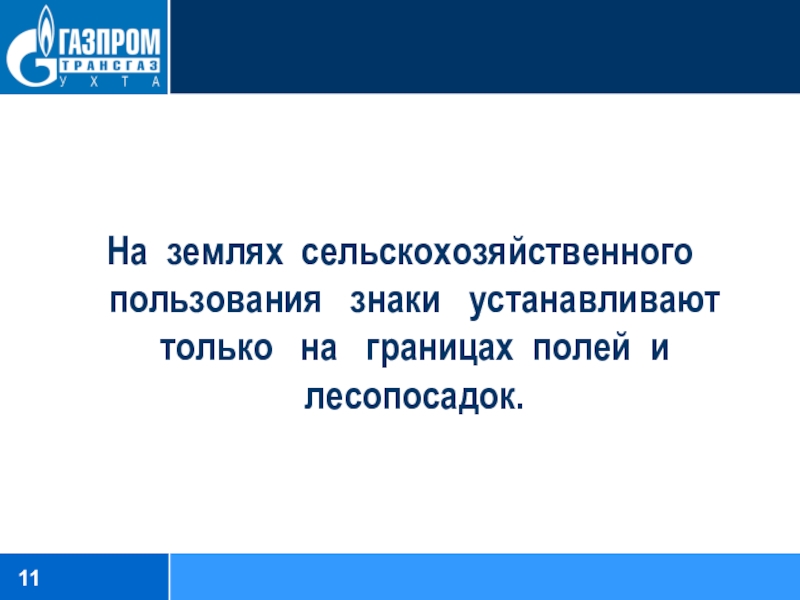

Слайд 11На землях сельскохозяйственного пользования знаки устанавливают только
на границах полей и лесопосадок.

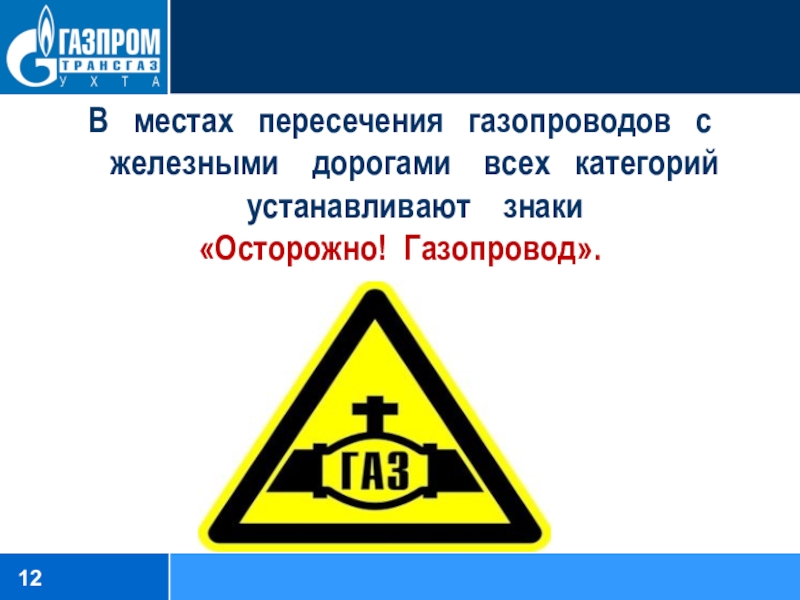

Слайд 12В местах пересечения газопроводов с железными
дорогами всех категорий устанавливают знаки
«Осторожно! Газопровод».
Слайд 13В местах пересечения газопроводов с автомобильными
дорогами всех категорий устанавливают знаки «Осторожно!
Газопровод» и «Остановка запрещена».

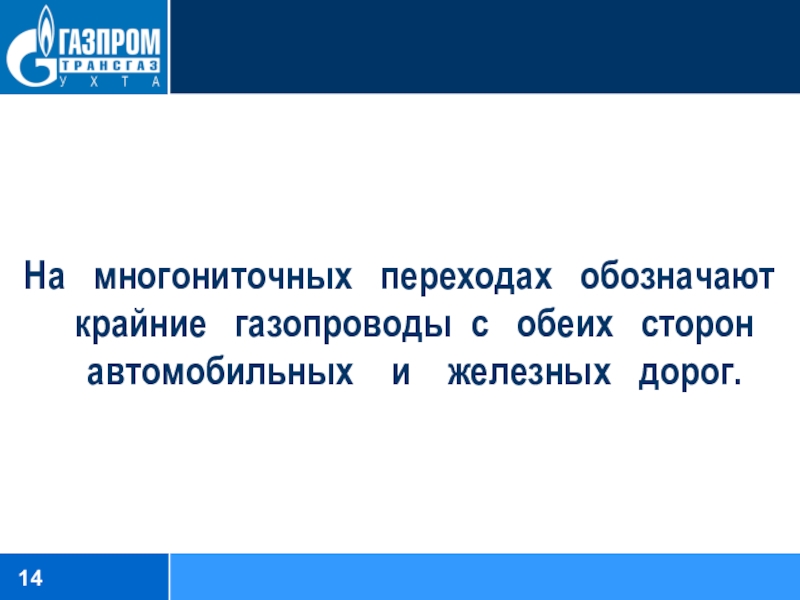

Слайд 14На многониточных переходах обозначают крайние
газопроводы с обеих сторон автомобильных и
железных дорог.

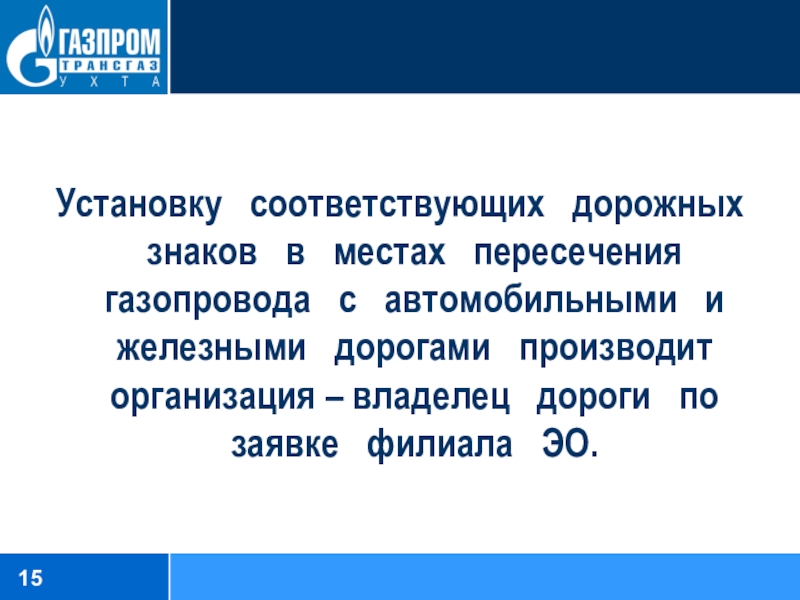

Слайд 15Установку соответствующих дорожных знаков в
местах пересечения газопровода с автомобильными
и железными дорогами производит организация – владелец дороги по заявке филиала ЭО.

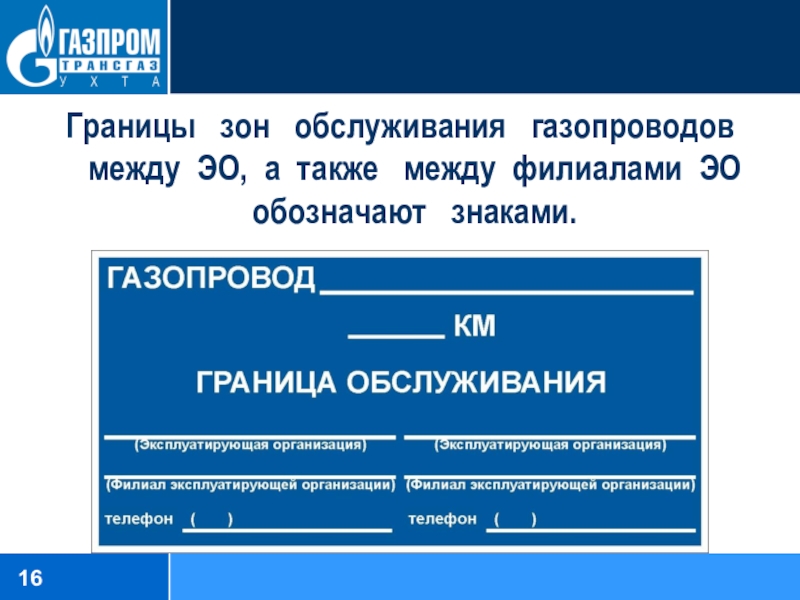

Слайд 16Границы зон обслуживания газопроводов между ЭО, а
также между филиалами ЭО обозначают знаками.

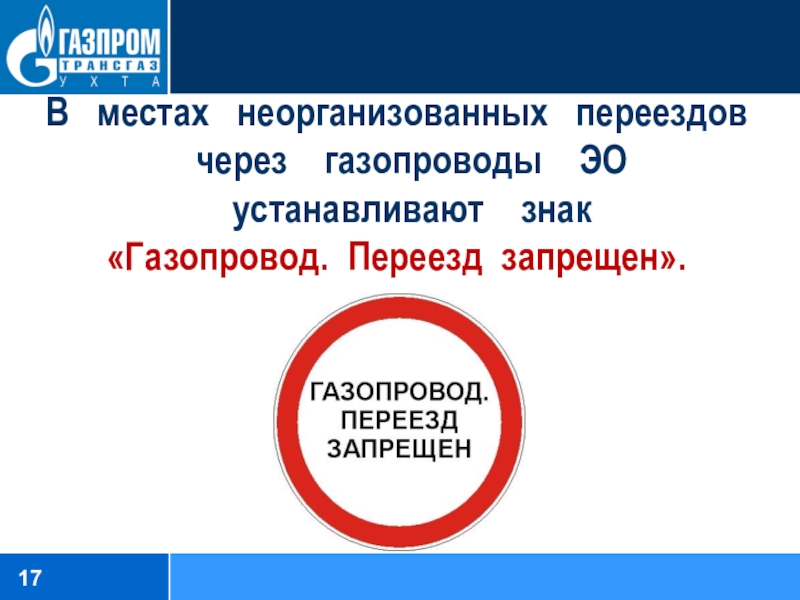

Слайд 17В местах неорганизованных переездов через газопроводы
ЭО устанавливают знак
«Газопровод. Переезд запрещен».

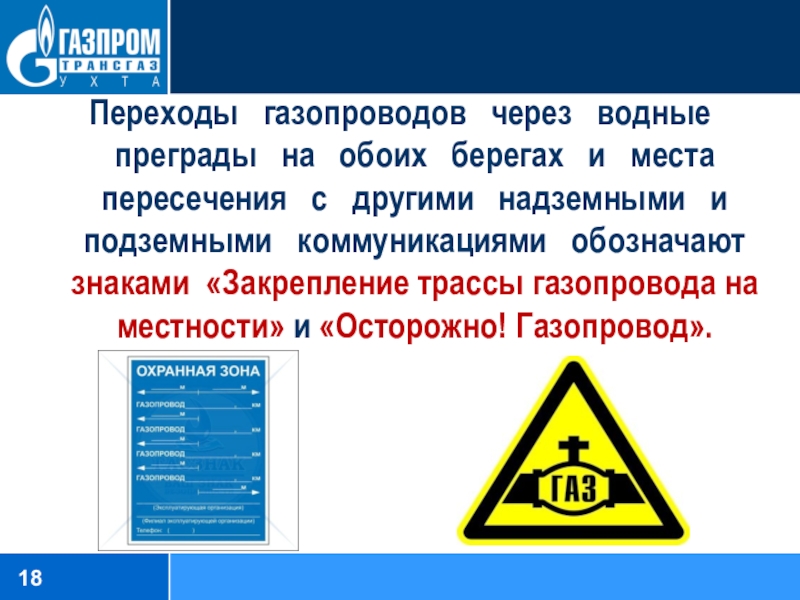

Слайд 18Переходы газопроводов через водные преграды на
обоих берегах и места пересечения
с другими надземными и подземными коммуникациями обозначают знаками «Закрепление трассы газопровода на местности» и «Осторожно! Газопровод».
Слайд 19На обоих берегах судоходных рек и водоемов на
расстоянии 100 м выше и ниже по течению
от крайних газопроводов подводного перехода устанавливают запрещающие знаки«Якоря не бросать»
и сигнальные огни.
Слайд 20Надземные переходы оборудуют конструкциями, исключающими перемещение посторонних лиц
по газопроводу, и устанавливают знаки «Осторожно! Газопровод»
и «Газ! Вход запрещен».

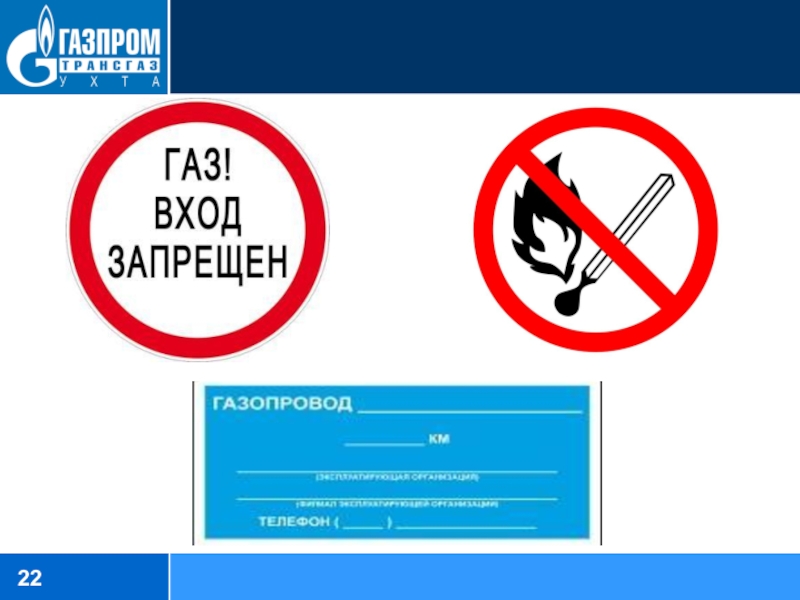

Слайд 21На наружной стороне ограждений крановых узлов, узлов пуска и
приема ВТУ, конденсатосборников, узлов сбора и утилизации конденсата, устройств аварийного
сбора конденсата устанавливают знаки: «Газ! Вход запрещен», «Запрещается пользоваться открытым огнем и курить», а также информационную табличку с указанием ЭО, филиала ЭО и телефона филиала ЭО.
Слайд 23В местах выявленных утечек газа устанавливают знаки: «Осторожно! Газ»,
«Запрещается пользоваться открытым огнем и курить», а также
информационную табличку с указанием ЭО, филиала ЭО и телефона филиала ЭО.

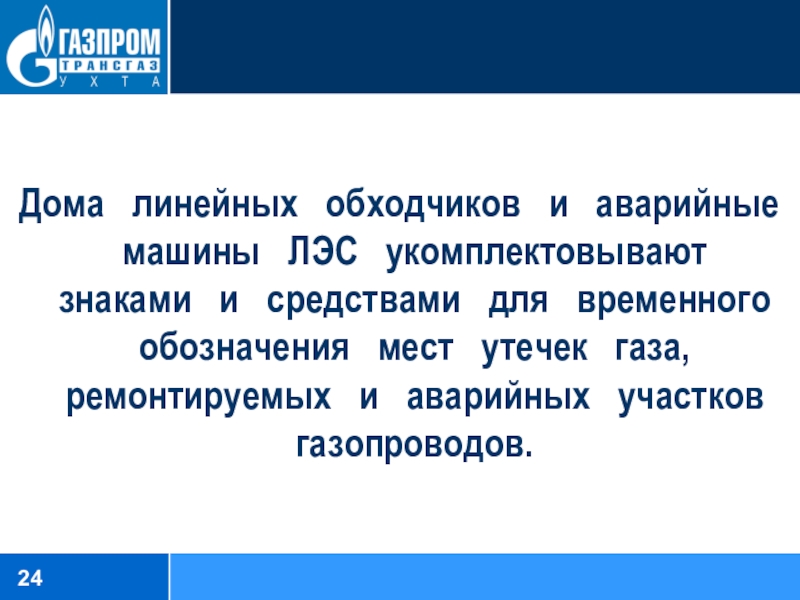

Слайд 24Дома линейных обходчиков и аварийные
машины ЛЭС укомплектовывают знаками и
средствами для временного обозначения мест утечек газа, ремонтируемых и аварийных участков газопроводов.
