Слайд 1Ориентирование в пространстве и глазомерная съемка местности

Слайд 2Ориентирование в пространстве
ДЕПАРТАМЕНТ ПРИРОДНЫХ РЕСУРСОВ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ ТОМСКОЙ

ОБЛАСТИ
ОГБУ «ОБЛКОМПРИРОДА»
Скокшина Юлия Станиславовна, начальник отдела
Михайлова Марина Геннадьевна, начальник

отдела

Томск - 2016

Ориентирование в пространствеДЕПАРТАМЕНТ ПРИРОДНЫХ РЕСУРСОВ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ ТОМСКОЙ ОБЛАСТИОГБУ «ОБЛКОМПРИРОДА»Скокшина Юлия Станиславовна, начальник отдела Михайлова

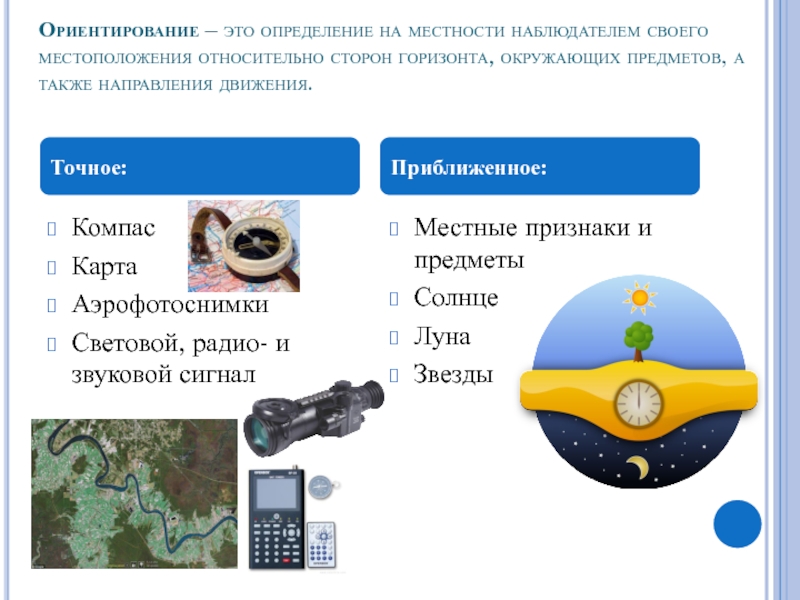

Слайд 3Ориентирование – это определение на местности наблюдателем своего местоположения относительно

сторон горизонта, окружающих предметов, а также направления движения.
Компас
Карта
Аэрофотоснимки
Световой, радио- и

звуковой сигнал

Местные признаки и предметы
Солнце
Луна
Звезды

Точное:

Приближенное:

Ориентирование – это определение на местности наблюдателем своего местоположения относительно сторон горизонта, окружающих предметов, а также направления

Слайд 4Ориентирование по компасу
Ориентирование по солнцу
Ориентирование по звездам
Ориентирование по луне
Главная деталь-

намагниченная стрелка
Диск с делениями – лимб
Утром (7 ч) – В
Полдень

(12 ч) – Ю
Вечер (19 ч) - З

гномон

Время можно определить приблизительно!

Ориентирование по компасуОриентирование по солнцуОриентирование по звездамОриентирование по лунеГлавная деталь- намагниченная стрелкаДиск с делениями – лимбУтром (7

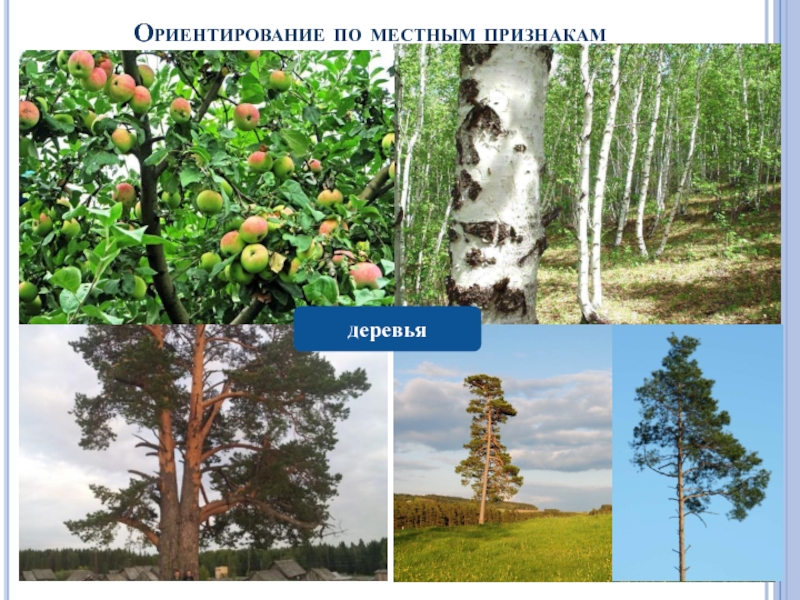

Слайд 5Ориентирование по местным признакам
деревья

Слайд 6Смола на деревьях
Годовые кольца на свежих пнях

Слайд 7

Слайд 8Лишайники,
мхи, грибы

Слайд 9снег
Снег быстрее тает с южной стороны

Лунки около деревьев образуются с

южной стороны

Слайд 10Травянистый покров
Весной трава быстрее появляется на южных склонах

В летнее время

на южных склонах она гуще, чем на северных. При длительной

жаре остается более зеленой с северной стороны

С северной стороны дольше сохраняется зеленый цвет травы, когда она начинает желтеть

Травянистый покровВесной трава быстрее появляется на южных склонахВ летнее время на южных склонах она гуще, чем на

Слайд 11Насекомые
У отдыхающих бабочек, сложенные крылья направлены:

утром – к востоку
днем

– к югу
вечером – к западу

Слайд 12Птицы
Ласточки устраивают свои гнезда под карнизами домов с северной стороны

Птичий

клин осенью держит направление на юг, весной на север

ПтицыЛасточки устраивают свои гнезда под карнизами домов с северной стороныПтичий клин осенью держит направление на юг, весной

Слайд 13Церкви
С

Ю
В

По кресту

По расположению алтаря и колокольни

Слайд 14Определения своего местоположения

Слайд 15Необходимо уметь 1.ориентировать карту
по компасу
по линейным ориентирам
по точечным ориентирам
Север
2. Опознавать

ориентиры
3. Определять точку стояния
4. Сличать карту с местностью

Необходимо уметь 1.ориентировать картупо компасупо линейным ориентирампо точечным ориентирамСевер2. Опознавать ориентиры3. Определять точку стояния4. Сличать карту с

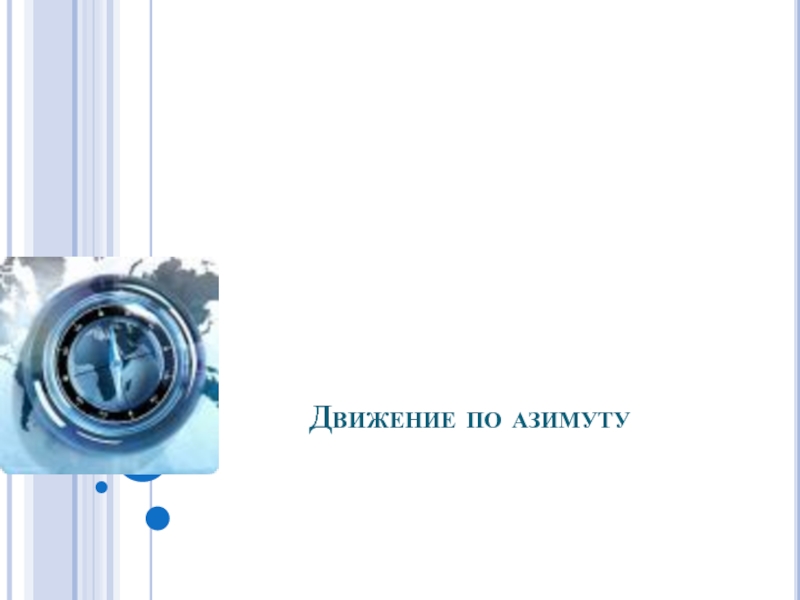

Слайд 16Движение по азимуту

Слайд 17Азимут – это угол, образованный направлением на север и направлением

на выбранный объект, измеряемый по ходу часовой стрелки.
Последовательность определения азимута
Сущность

движения по азимуту заключается в умении находить на местности нужное направления по азимуту, и точно выходить к намеченному пункту. Измеряется в градусах от 0 до 360

Передвижение по заранее заданному азимуту

Определяем север
Делаем отсчет азимута
Замечаем в этом направлении определенный предмет-ориентир
Двигаемся к ориентиру, контролируя свое движение по компасу

Азимут – это угол, образованный направлением на север и направлением на выбранный объект, измеряемый по ходу часовой

Слайд 18
1
2
3
4
Вы находитесь в точке 1, определите азимуты до точек

2, 3, 4.

1234Вы находитесь в точке 1, определите азимуты до точек 2, 3, 4.

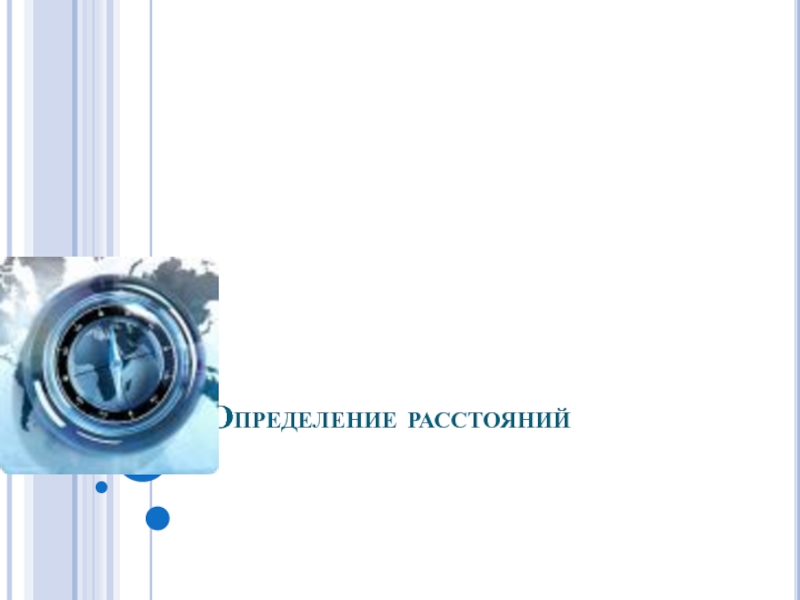

Слайд 19Определение расстояний

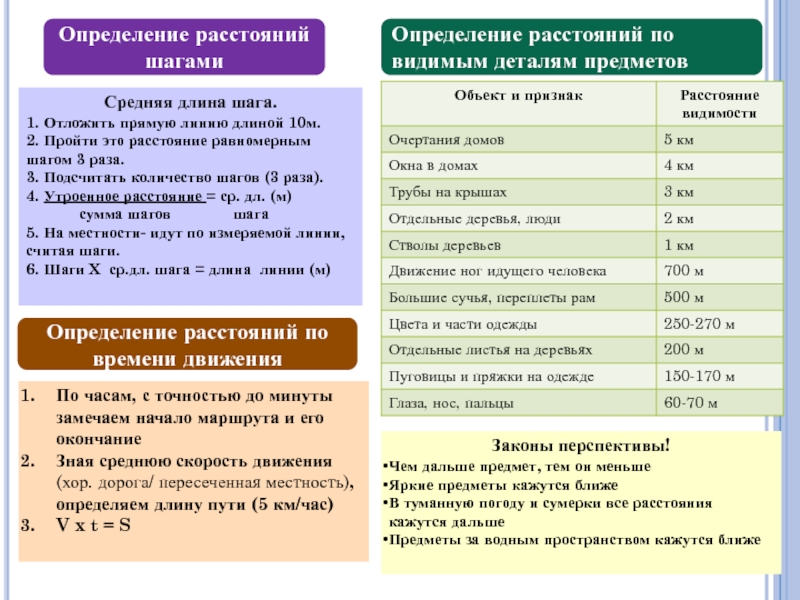

Слайд 20Определение расстояний шагами
Определение расстояний по видимым деталям предметов
Средняя длина шага.
1.

Отложить прямую линию длиной 10м.
2. Пройти это расстояние равномерным шагом

3 раза.
3. Подсчитать количество шагов (3 раза).
4. Утроенное расстояние = ср. дл. (м)
сумма шагов шага
5. На местности- идут по измеряемой линии, считая шаги.
6. Шаги X ср.дл. шага = длина линии (м)

Законы перспективы!
Чем дальше предмет, тем он меньше
Яркие предметы кажутся ближе
В туманную погоду и сумерки все расстояния кажутся дальше
Предметы за водным пространством кажутся ближе

Определение расстояний по времени движения

По часам, с точностью до минуты замечаем начало маршрута и его окончание
Зная среднюю скорость движения (хор. дорога/ пересеченная местность), определяем длину пути (5 км/час)
V x t = S

Определение расстояний шагамиОпределение расстояний по видимым деталям предметовСредняя длина шага.1. Отложить прямую линию длиной 10м.2. Пройти это

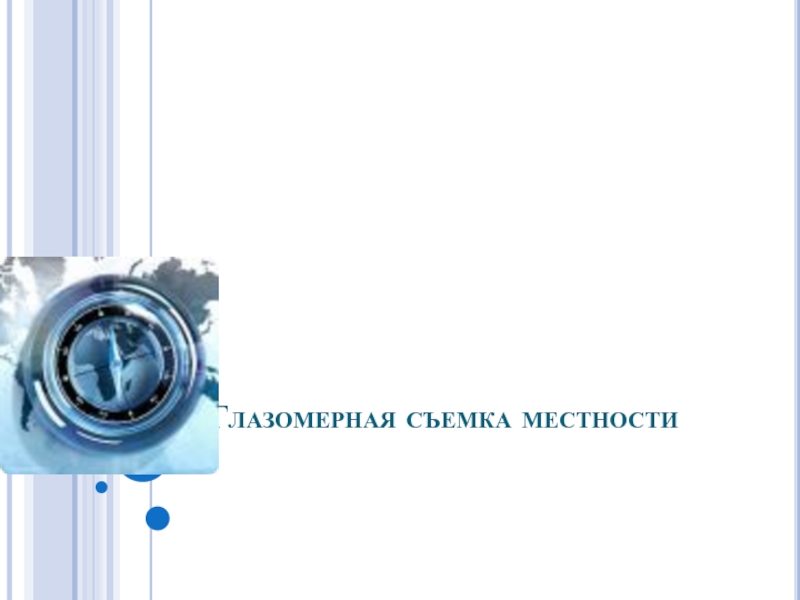

Слайд 21Глазомерная съемка местности

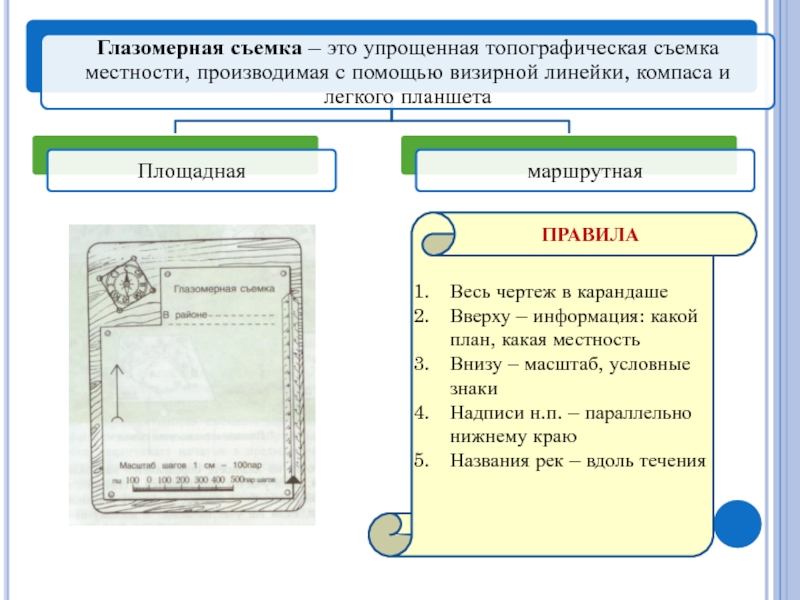

Слайд 22ПРАВИЛА
Весь чертеж в карандаше
Вверху – информация: какой план, какая местность
Внизу

– масштаб, условные знаки
Надписи н.п. – параллельно нижнему краю
Названия рек

– вдоль течения

ПРАВИЛАВесь чертеж в карандашеВверху – информация: какой план, какая местностьВнизу – масштаб, условные знакиНадписи н.п. – параллельно

Слайд 23Глазомерная маршрутная съемка проводится на узкой полосе местности, называемом маршрутом.
Определяют

масштаб в шагах
Прокладывают ход, нанося его на план
По обе стороны

от него на план наносят все, что попадает в поле зрения съемки
Измерение расстояний шагами применяют только по линии хода съемки, расстояние до предметов, лежащих в стороне от пути определяют на глаз и откладывают по маршруту

Глазомерная маршрутная съемка проводится на узкой полосе местности, называемом маршрутом.Определяют масштаб в шагахПрокладывают ход, нанося его на

Слайд 24Спасибо за внимание!
