Слайд 1Основы анализа и оценки техногенного риска
Лекция № 8 (4Р)

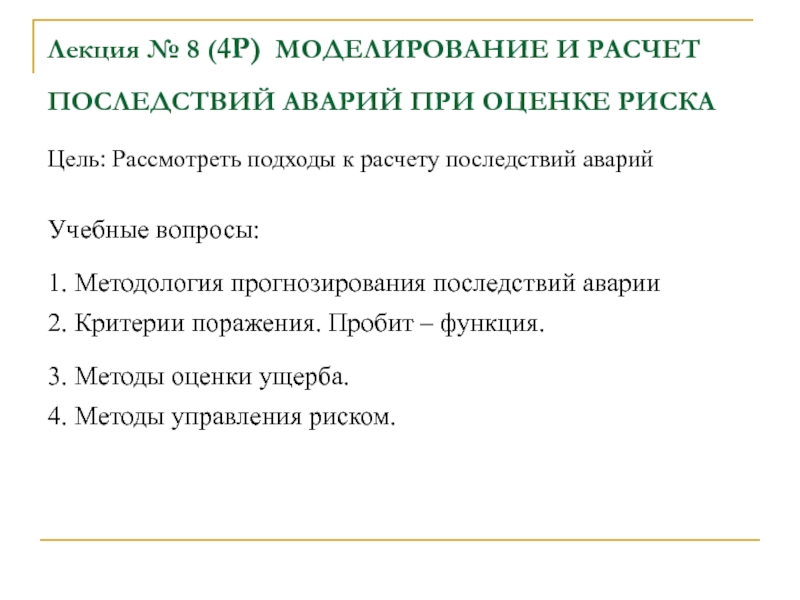

Слайд 2Лекция № 8 (4Р) МОДЕЛИРОВАНИЕ И РАСЧЕТ ПОСЛЕДСТВИЙ АВАРИЙ ПРИ
ОЦЕНКЕ РИСКА
Цель: Рассмотреть подходы к расчету последствий аварий
Учебные вопросы:
1.
Методология прогнозирования последствий аварии
2. Критерии поражения. Пробит – функция.
3. Методы оценки ущерба.
4. Методы управления риском.

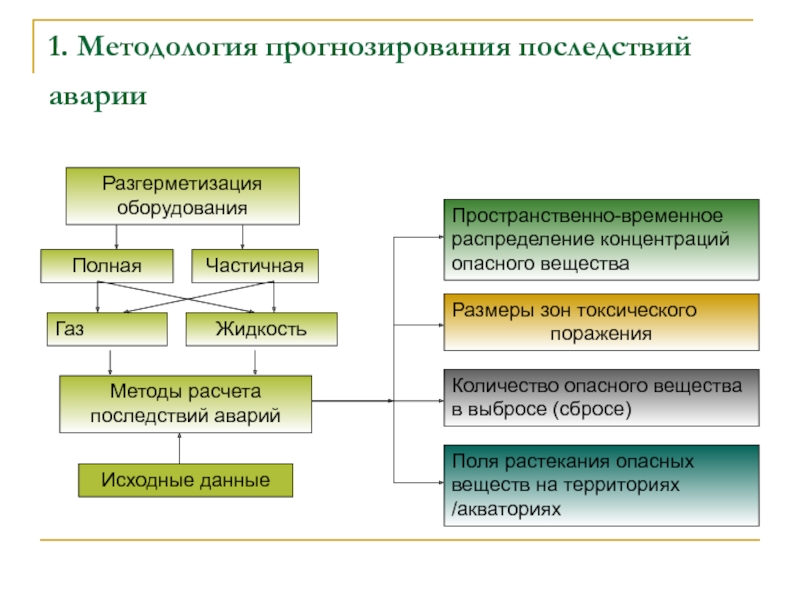

Слайд 31. Методология прогнозирования последствий аварии
Разгерметизация оборудования
Полная
Частичная
Газ
Жидкость
Методы
расчета
последствий аварий
Исходные данные
Пространственно-временное распределение концентраций опасного вещества
Размеры зон токсического
поражения
Количество опасного вещества в выбросе (сбросе)
Поля растекания опасных
веществ на территориях /акваториях

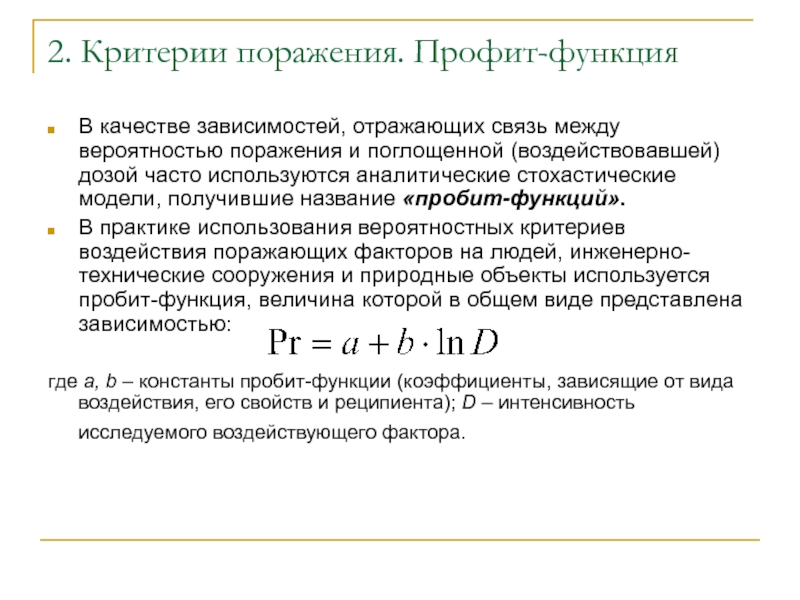

Слайд 42. Критерии поражения. Профит-функция
В качестве зависимостей, отражающих связь между вероятностью
поражения и поглощенной (воздействовавшей) дозой часто используются аналитические стохастические модели,
получившие название «пробит-функций».
В практике использования вероятностных критериев воздействия поражающих факторов на людей, инженерно-технические сооружения и природные объекты используется пробит-функция, величина которой в общем виде представлена зависимостью:
где а, b – константы пробит-функции (коэффициенты, зависящие от вида воздействия, его свойств и реципиента); D – интенсивность исследуемого воздействующего фактора.

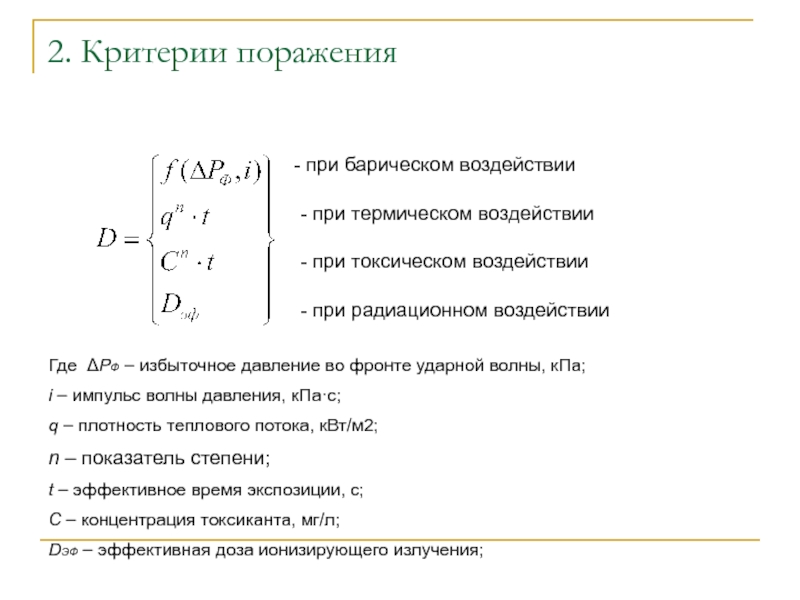

Слайд 52. Критерии поражения
при барическом воздействии
- при термическом воздействии
- при токсическом воздействии
- при радиационном воздействии
Где ΔPФ
– избыточное давление во фронте ударной волны, кПа;
i – импульс волны давления, кПа·с;
q – плотность теплового потока, кВт/м2;
n – показатель степени;
t – эффективное время экспозиции, с;
С – концентрация токсиканта, мг/л;
DЭФ – эффективная доза ионизирующего излучения;

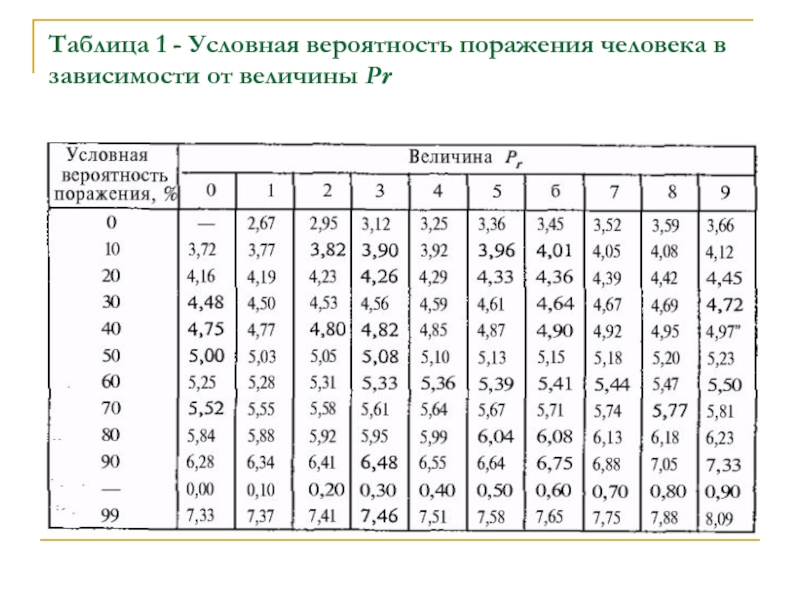

Слайд 6Таблица 1 - Условная вероятность поражения человека в зависимости от
величины Рr
Слайд 72.1. Критерии термического поражения

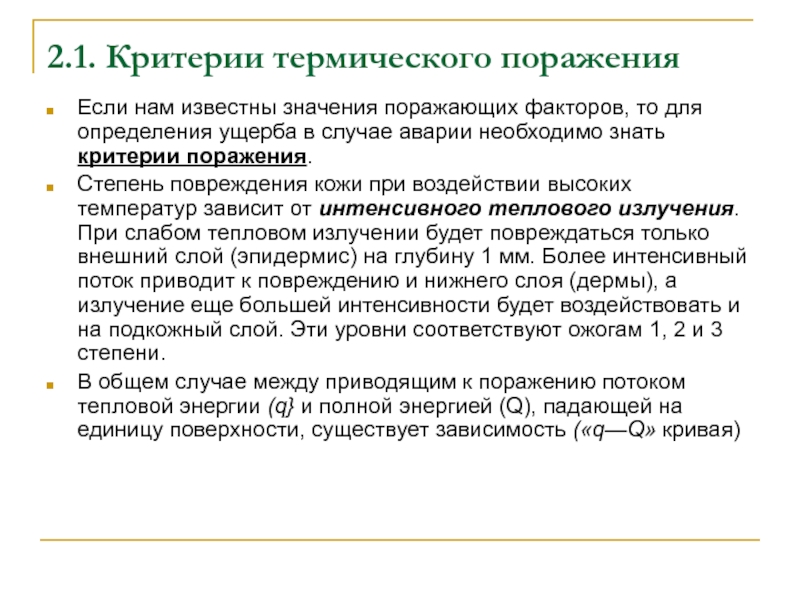

Если нам известны значения поражающих факторов,
то для определения ущерба в случае аварии необходимо знать критерии
поражения.
Степень повреждения кожи при воздействии высоких температур зависит от интенсивного теплового излучения. При слабом тепловом излучении будет повреждаться только внешний слой (эпидермис) на глубину 1 мм. Более интенсивный поток приводит к повреждению и нижнего слоя (дермы), а излучение еще большей интенсивности будет воздействовать и на подкожный слой. Эти уровни соответствуют ожогам 1, 2 и 3 степени.
В общем случае между приводящим к поражению потоком тепловой энергии (q} и полной энергией (Q), падающей на единицу поверхности, существует зависимость («q—Q» кривая)
Слайд 82.1. Критерии термического поражения
q пор

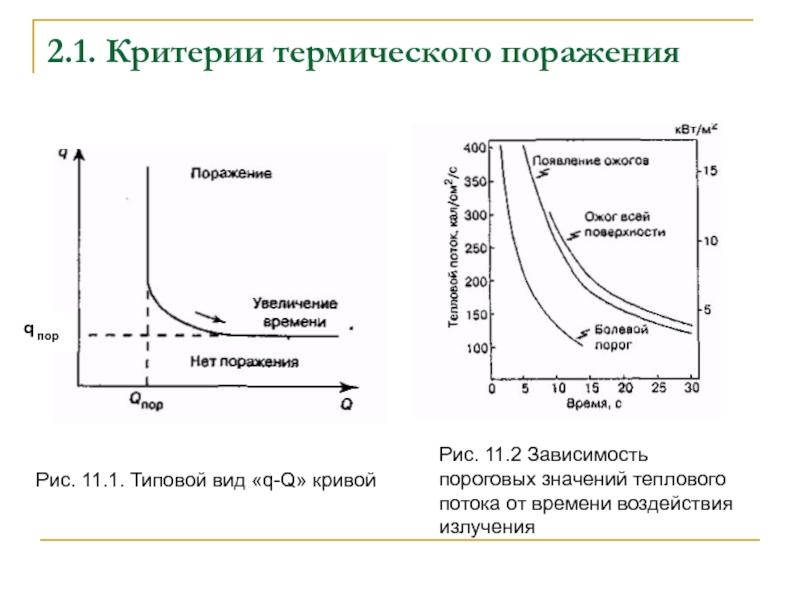

Рис. 11.1. Типовой вид «q-Q» кривой
Рис.
11.2 Зависимость пороговых значений теплового потока от времени воздействия излучения
Слайд 92.1. Критерии термического поражения

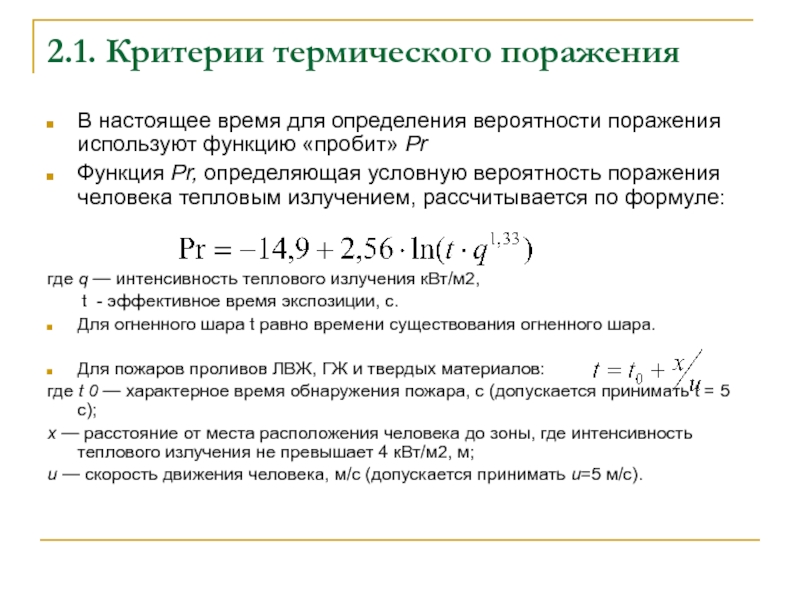

В настоящее время для определения вероятности поражения
используют функцию «пробит» Рr
Функция Pr, определяющая условную вероятность поражения
человека тепловым излучением, рассчитывается по формуле:
где q — интенсивность теплового излучения кВт/м2,
t - эффективное время экспозиции, с.
Для огненного шара t равно времени существования огненного шара.
Для пожаров проливов ЛВЖ, ГЖ и твердых материалов:
где t 0 — характерное время обнаружения пожара, с (допускается принимать t = 5 с);
х — расстояние от места расположения человека до зоны, где интенсивность теплового излучения не превышает 4 кВт/м2, м;
и — скорость движения человека, м/с (допускается принимать и=5 м/с).

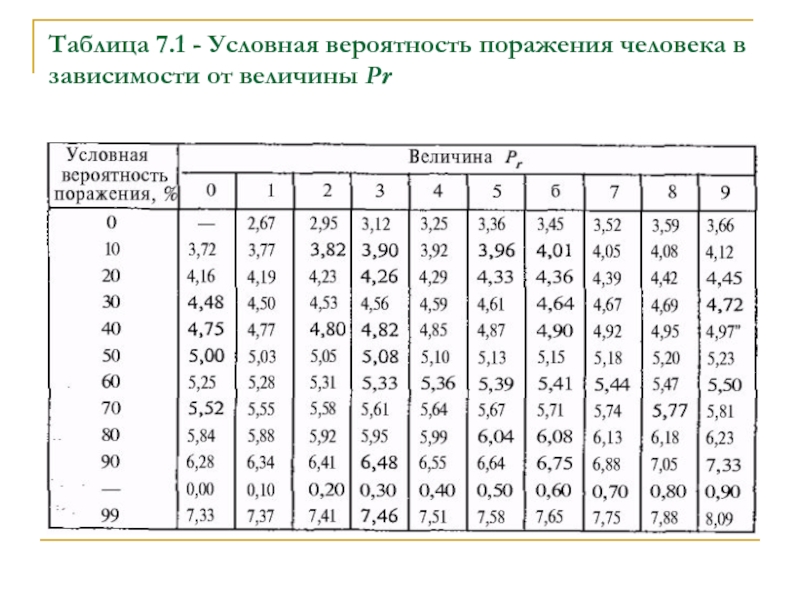

Слайд 10Таблица 7.1 - Условная вероятность поражения человека в зависимости от
величины Рr

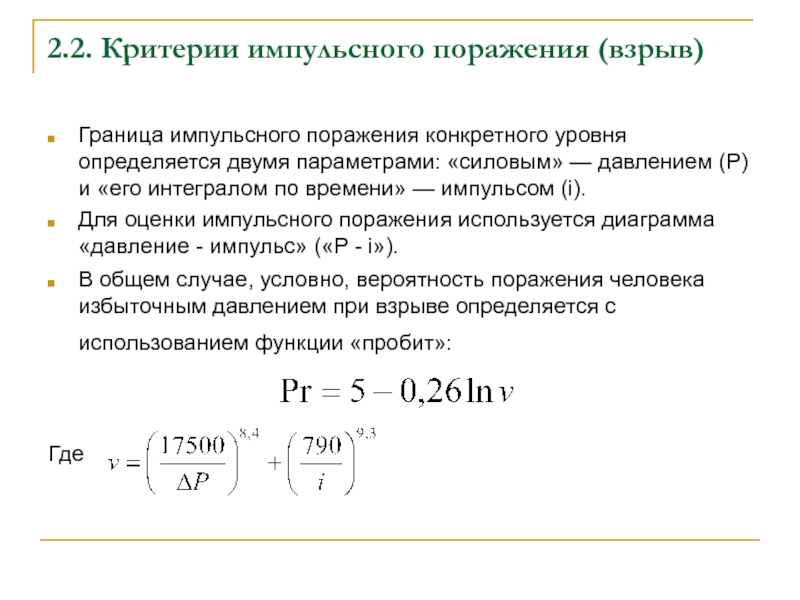

Слайд 112.2. Критерии импульсного поражения (взрыв)
Граница импульсного поражения конкретного уровня определяется
двумя параметрами: «силовым» — давлением (P) и «его интегралом по
времени» — импульсом (i).
Для оценки импульсного поражения используется диаграмма «давление - импульс» («Р - i»).
В общем случае, условно, вероятность поражения человека избыточным давлением при взрыве определяется с использованием функции «пробит»:
Где
Слайд 122.2. Критерии импульсного поражения (взрыв)

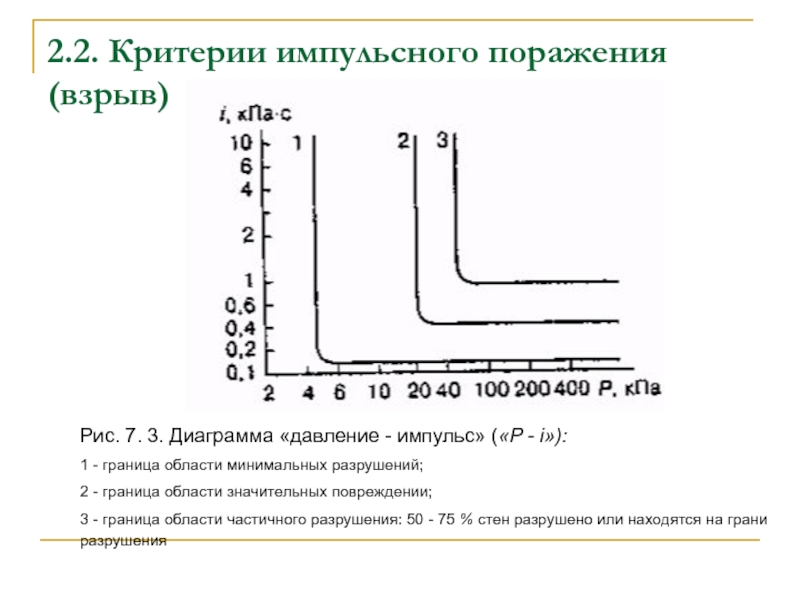

Рис. 7. 3. Диаграмма «давление -
импульс» («P - i»):
1 - граница области минимальных разрушений;
2
- граница области значительных повреждении;
3 - граница области частичного разрушения: 50 - 75 % стен разрушено или находятся на грани разрушения

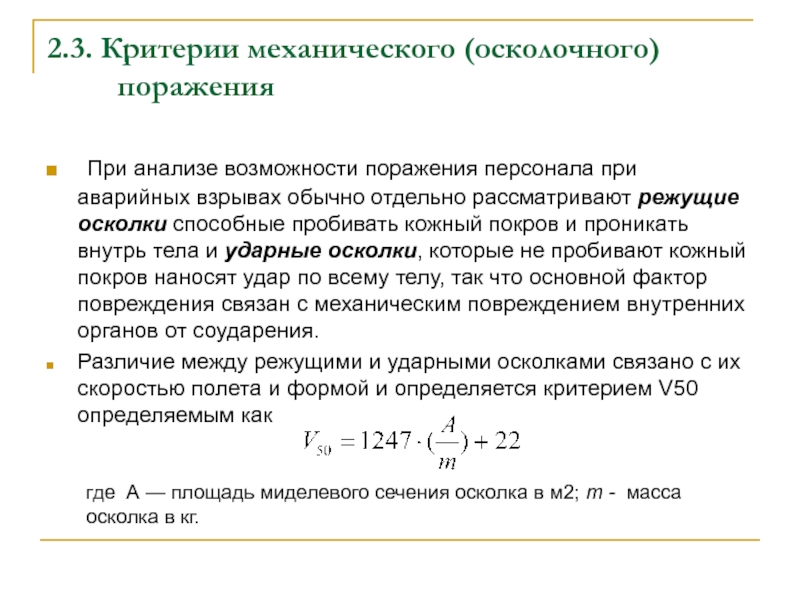

Слайд 132.3. Критерии механического (осколочного) поражения
При анализе возможности поражения персонала
при аварийных взрывах обычно отдельно рассматривают режущие осколки способные пробивать
кожный покров и проникать внутрь тела и ударные осколки, которые не пробивают кожный покров наносят удар по всему телу, так что основной фактор повреждения связан с механическим повреждением внутренних органов от соударения.
Различие между режущими и ударными осколками связано с их скоростью полета и формой и определяется критерием V50 определяемым как
где A — площадь миделевого сечения осколка в м2; m - масса осколка в кг.

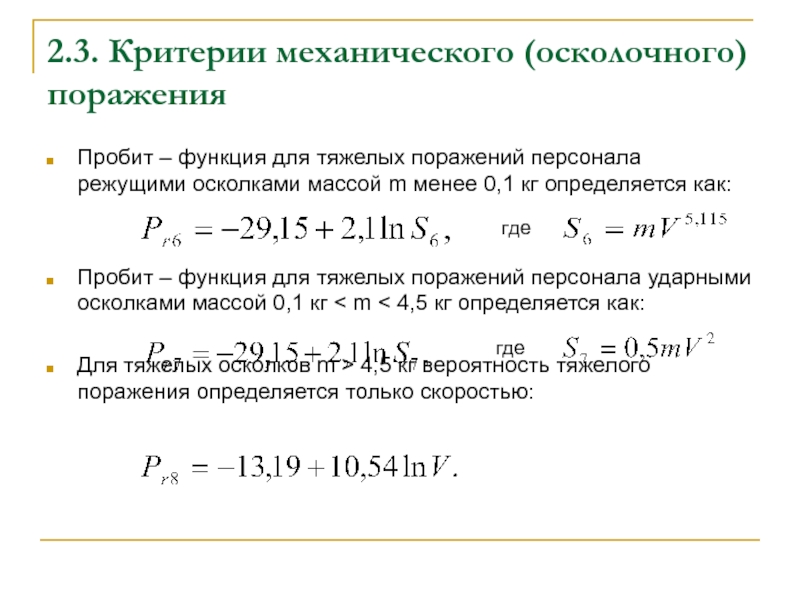

Слайд 142.3. Критерии механического (осколочного) поражения
Пробит – функция для тяжелых поражений
персонала режущими осколками массой m менее 0,1 кг определяется как:
Пробит – функция для тяжелых поражений персонала ударными осколками массой 0,1 кг < m < 4,5 кг определяется как:
Для тяжелых осколков m > 4,5 кг вероятность тяжелого поражения определяется только скоростью:
где
где

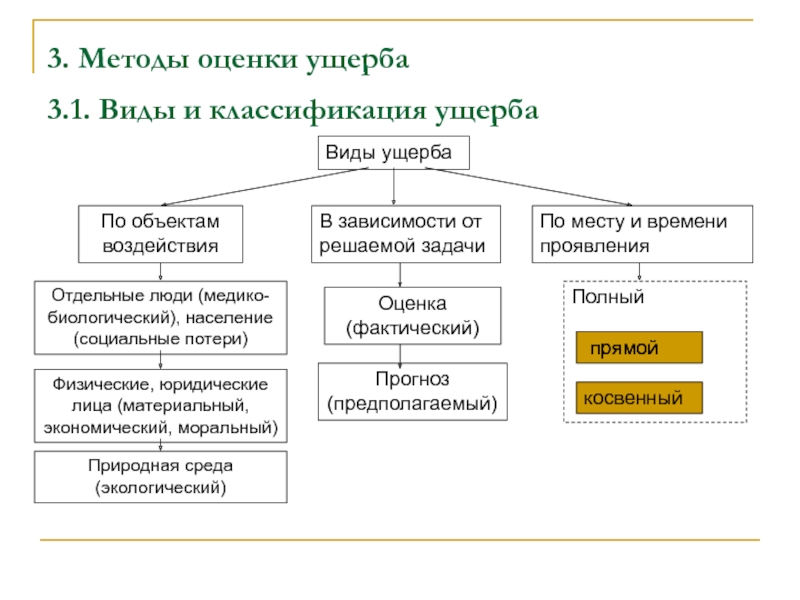

Слайд 153. Методы оценки ущерба
3.1. Виды и классификация ущерба
Виды
ущерба
По объектам воздействия
Отдельные люди (медико-биологический), население (социальные потери)
Физические,
юридические лица (материальный, экономический, моральный)
Природная среда (экологический)
В зависимости от решаемой задачи
Оценка
(фактический)
Прогноз
(предполагаемый)
По месту и времени проявления
Полный
прямой
прямой
косвенный
Слайд 163.1. Виды и классификация ущерба

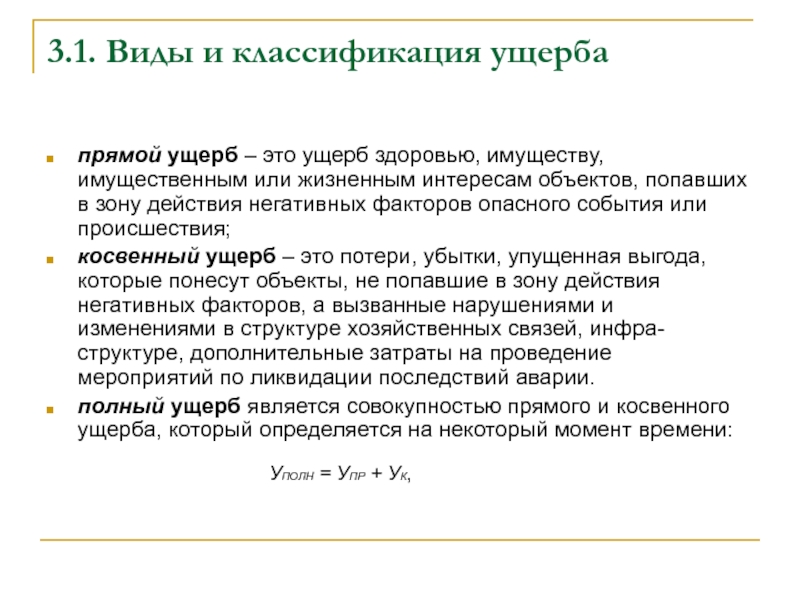

прямой ущерб – это ущерб здоровью,
имуществу, имущественным или жизненным интересам объектов, попавших в зону действия
негативных факторов опасного события или происшествия;
косвенный ущерб – это потери, убытки, упущенная выгода, которые понесут объекты, не попавшие в зону действия негативных факторов, а вызванные нарушениями и изменениями в структуре хозяйственных связей, инфра-структуре, дополнительные затраты на проведение мероприятий по ликвидации последствий аварии.
полный ущерб является совокупностью прямого и косвенного ущерба, который определяется на некоторый момент времени:
УПОЛН = УПР + УК,

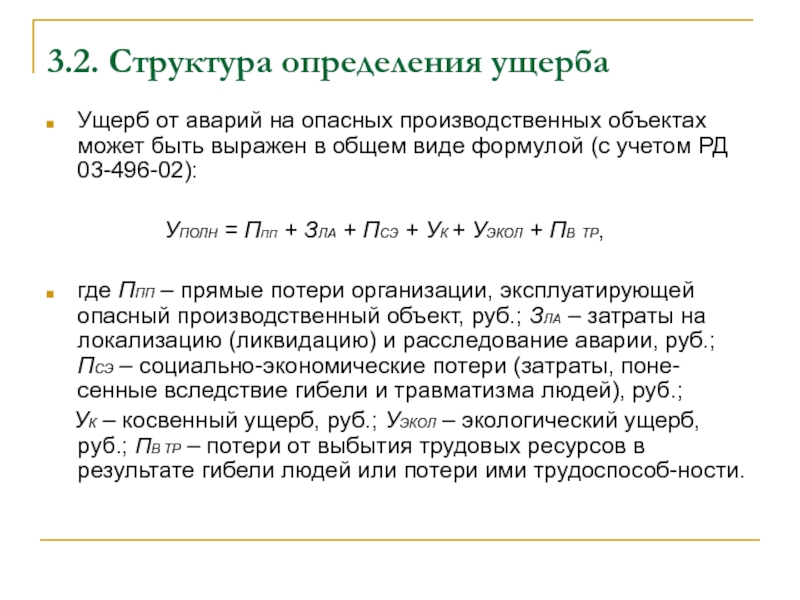

Слайд 173.2. Структура определения ущерба
Ущерб от аварий на опасных производственных
объектах может быть выражен в общем виде формулой (с учетом
РД 03-496-02):
УПОЛН = ППП + ЗЛА + ПСЭ + УК + УЭКОЛ + ПВ ТР,
где ППП – прямые потери организации, эксплуатирующей опасный производственный объект, руб.; ЗЛА – затраты на локализацию (ликвидацию) и расследование аварии, руб.; ПСЭ – социально-экономические потери (затраты, поне-сенные вследствие гибели и травматизма людей), руб.;
УК – косвенный ущерб, руб.; УЭКОЛ – экологический ущерб, руб.; ПВ ТР – потери от выбытия трудовых ресурсов в результате гибели людей или потери ими трудоспособ-ности.

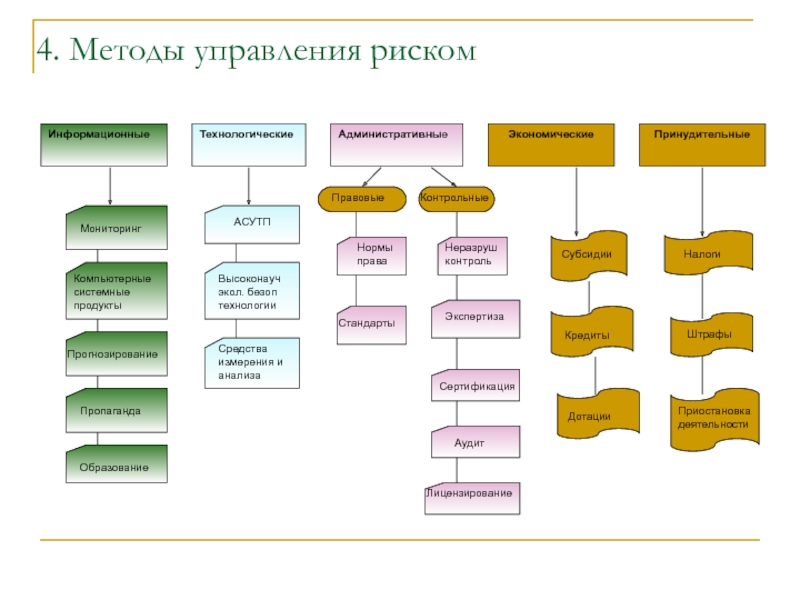

Слайд 184. Методы управления риском
Информационные
Технологические
Административные
Экономические
Принудительные
Мониторинг
Компьютерные системные продукты
Прогнозирование
Пропаганда
Образование
АСУТП
Высоконаучэкол. безоп технологии
Средства
измерения и анализа
Правовые
Контрольные
Нормы права
Стандарты
Экспертиза
Неразруш контроль
Сертификация
Лицензирование
Аудит
Субсидии
Кредиты
Дотации
Налоги
Штрафы
Приостановка деятельности

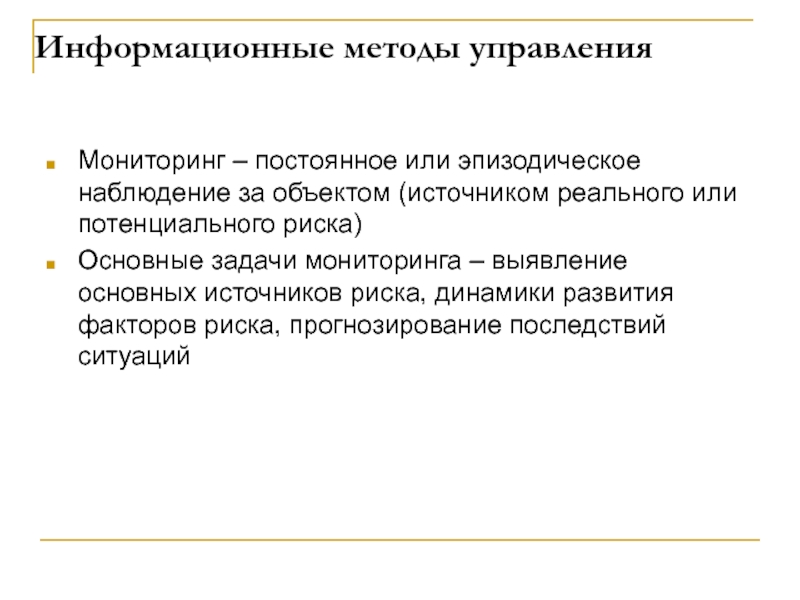

Слайд 19Информационные методы управления
Мониторинг – постоянное или эпизодическое наблюдение за объектом
(источником реального или потенциального риска)
Основные задачи мониторинга – выявление основных
источников риска, динамики развития факторов риска, прогнозирование последствий ситуаций
Слайд 20Административные методы управления

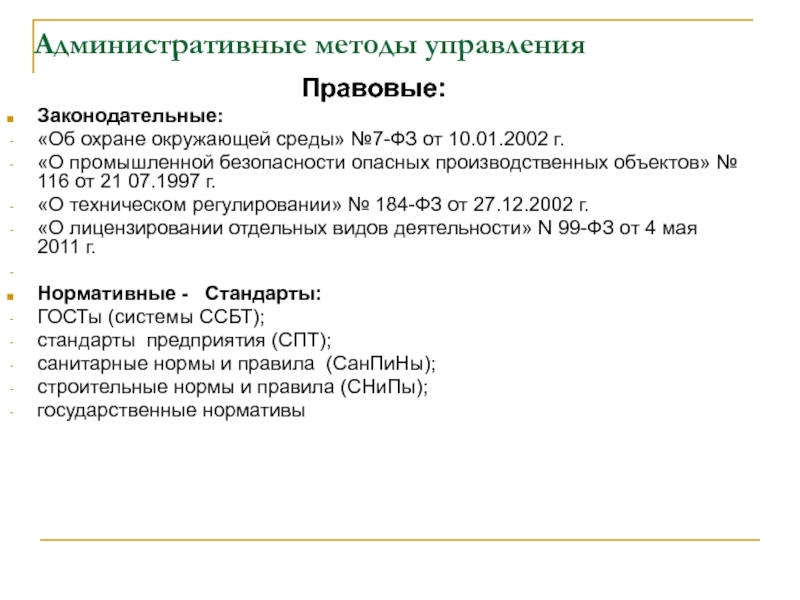

Правовые:
Законодательные:
«Об охране окружающей среды» №7-ФЗ от 10.01.2002
г.
«О промышленной безопасности опасных производственных объектов» № 116 от 21
07.1997 г.
«О техническом регулировании» № 184-ФЗ от 27.12.2002 г.
«О лицензировании отдельных видов деятельности» N 99-ФЗ от 4 мая 2011 г.
Нормативные - Стандарты:
ГОСТы (системы ССБТ);
стандарты предприятия (СПТ);
санитарные нормы и правила (СанПиНы);
строительные нормы и правила (СНиПы);
государственные нормативы
Слайд 21Административные методы управления

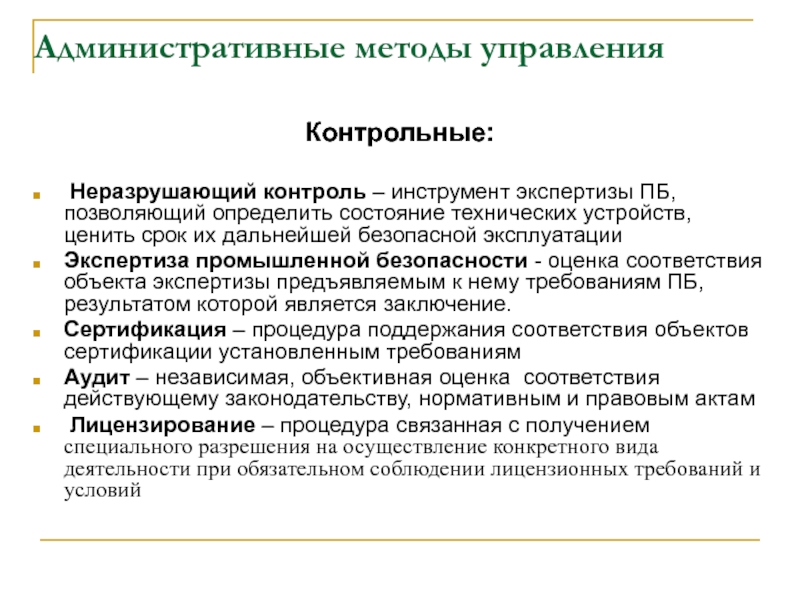

Контрольные:
Неразрушающий контроль – инструмент экспертизы ПБ, позволяющий
определить состояние технических устройств, ценить срок их дальнейшей безопасной эксплуатации
Экспертиза
промышленной безопасности - оценка соответствия объекта экспертизы предъявляемым к нему требованиям ПБ, результатом которой является заключение.
Сертификация – процедура поддержания соответствия объектов сертификации установленным требованиям
Аудит – независимая, объективная оценка соответствия действующему законодательству, нормативным и правовым актам
Лицензирование – процедура связанная с получением специального разрешения на осуществление конкретного вида деятельности при обязательном соблюдении лицензионных требований и условий
