Содержание курса Базовая аппаратная конфигурация персонального компьютера Основные принципы работы с файловой системой ПК Офисные текстовые технологии (программа MS Word) Вычислительные технологии
Слайды и текст этой презентации
Слайд 1«Основы компьютерных технологий»
Учебный курс
Copyright© 2006г. И.В.Селявская,
ст.преподаватель кафедры ИТЭУ МФУ.
All rights reserved.
Слайд 2Содержание курса
Базовая аппаратная конфигурация
персонального компьютера
Основные принципы
работы
с файловой системой ПК
Офисные текстовые
технологии
(программа MS Word) Вычислительные технологии
электронных таблиц
(программа MS Excel)
Презентационные технологии
(программа MS PowerPoint)

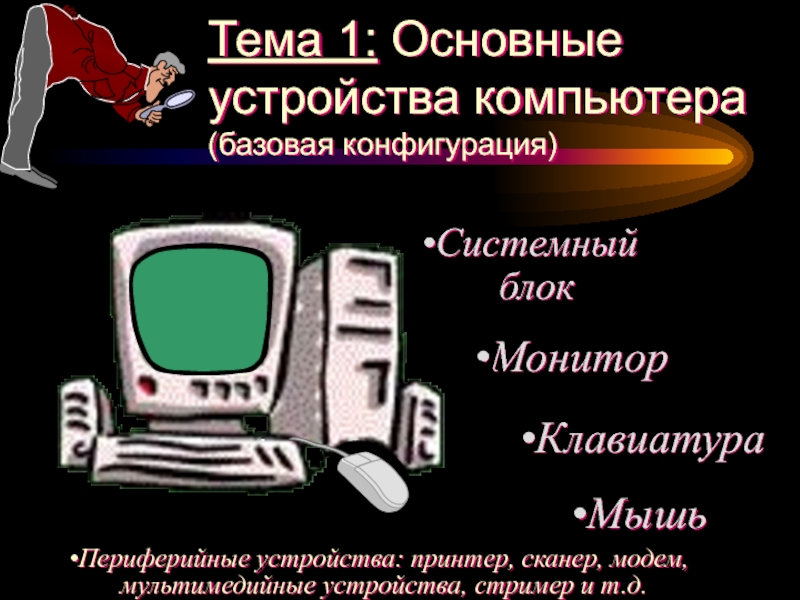

Слайд 3Тема 1: Основные устройства компьютера
(базовая конфигурация)
Системный блок
Монитор
Мышь
Периферийные устройства: принтер, сканер,
модем, мультимедийные устройства, стример и т.д.
Клавиатура

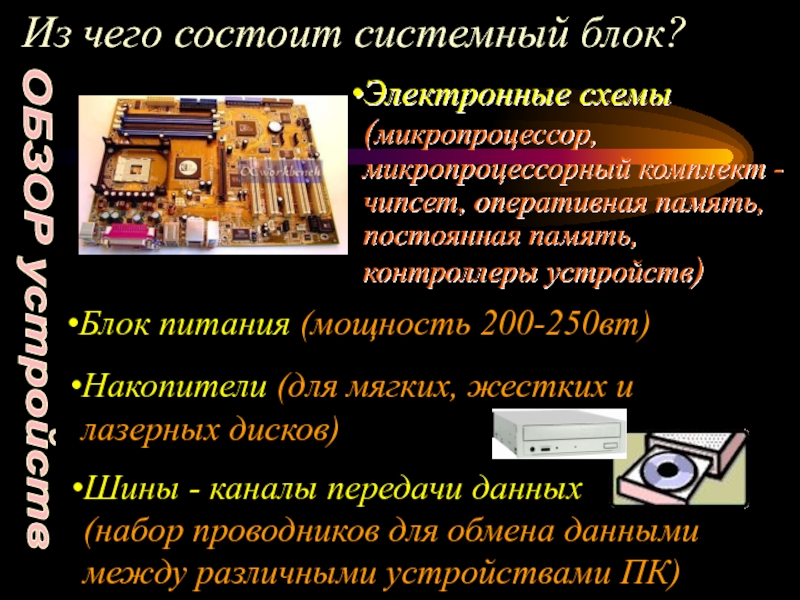

Слайд 5Из чего состоит системный блок?
Электронные схемы (микропроцессор,
микропроцессорный комплект -
чипсет, оперативная память, постоянная память, контроллеры устройств)
Блок питания (мощность 200-250вт)
Накопители
(для мягких, жестких и лазерных дисков)Шины - каналы передачи данных
(набор проводников для обмена данными между различными устройствами ПК)
ОБЗОР устройств
Слайд 6Микропроцессор - мозг компьютера
отвечает за все вычислительные операции, определяет быстродействие
ПК
ОБЗОР устройств
Характеристикой быстродействия ПК является тактовая частота процессора
Он состоит
из ячеек памяти(регистров), в которых хранятся и изменяются данные и команды управленияОсновными параметрами процессоров являются:
Рабочее напряжение (2-2,5 вольта)
Разрядность (32/64х - разрядные)
Тактовая частота
Размер кэш-памяти– буферная область (cash-memory)

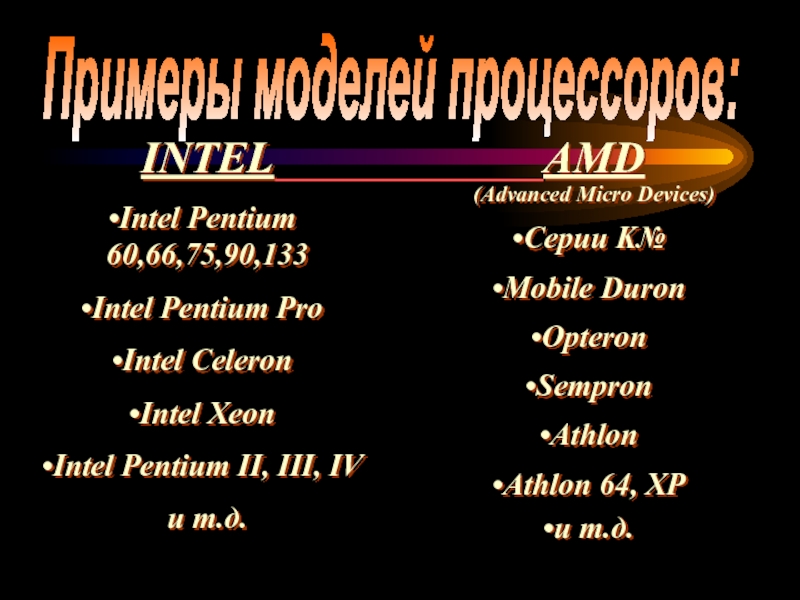

Слайд 7Примеры моделей процессоров:
INTEL
Intel Pentium 60,66,75,90,133
Intel Pentium Pro
Intel Celeron
Intel Xeon
Intel Pentium
II, III, IV
и т.д.
AMD
(Advanced Micro Devices)
Серии K№
Mobile Duron
Opteron
Sempron
Athlon
Athlon 64,
XPи т.д.

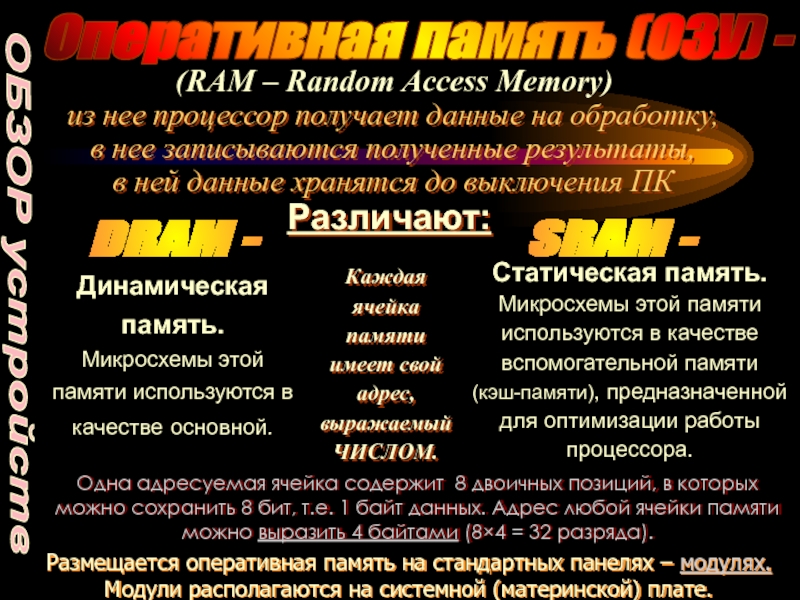

Слайд 8Оперативная память (ОЗУ) -
из нее процессор получает данные на
обработку, в нее записываются полученные результаты, в ней данные хранятся до
выключения ПК ОБЗОР устройств
(RAM – Random Access Memory)
Различают:
DRAM -
SRAM -
Динамическая память.
Микросхемы этой памяти используются в качестве основной.
Статическая память. Микросхемы этой памяти используются в качестве вспомогательной памяти
(кэш-памяти), предназначенной для оптимизации работы процессора.
Одна адресуемая ячейка содержит 8 двоичных позиций, в которых можно сохранить 8 бит, т.е. 1 байт данных. Адрес любой ячейки памяти можно выразить 4 байтами (84 = 32 разряда).
Каждая ячейка памяти имеет свой адрес, выражаемый ЧИСЛОМ.
Размещается оперативная память на стандартных панелях – модулях.
Модули располагаются на системной (материнской) плате.

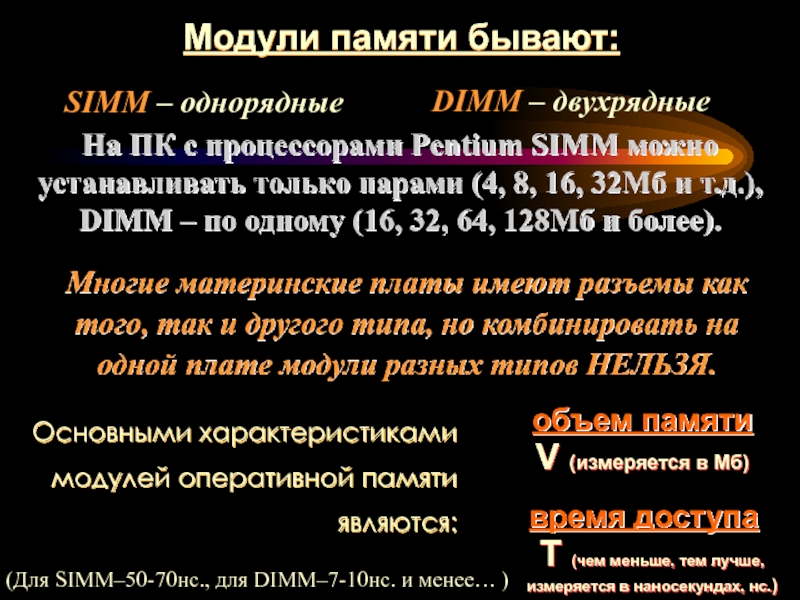

Слайд 9Модули памяти бывают:
SIMM – однорядные
DIMM – двухрядные
На ПК с процессорами
Pentium SIMM можно устанавливать только парами (4, 8, 16, 32Мб
и т.д.), DIMM – по одному (16, 32, 64, 128Мб и более).Многие материнские платы имеют разъемы как того, так и другого типа, но комбинировать на одной плате модули разных типов НЕЛЬЗЯ.
Основными характеристиками модулей оперативной памяти являются:
объем памяти
время доступа
V (измеряется в Мб)
T (чем меньше, тем лучше, измеряется в наносекундах, нс.)
(Для SIMM–50-70нс., для DIMM–7-10нс. и менее… )

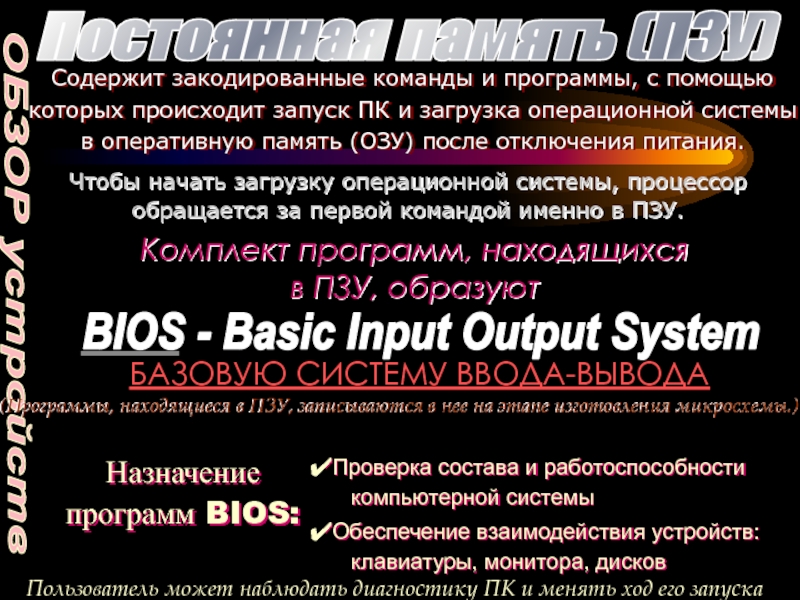

Слайд 10Содержит закодированные команды и программы, с помощью которых происходит запуск
ПК и загрузка операционной системы в оперативную память (ОЗУ) после
отключения питания. ОБЗОР устройств
Постоянная память (ПЗУ)
Чтобы начать загрузку операционной системы, процессор обращается за первой командой именно в ПЗУ.
Комплект программ, находящихся
в ПЗУ, образуют
БАЗОВУЮ СИСТЕМУ ВВОДА-ВЫВОДА
Назначение программ BIOS:
Проверка состава и работоспособности
компьютерной системы
Обеспечение взаимодействия устройств:
клавиатуры, монитора, дисков
Пользователь может наблюдать диагностику ПК и менять ход его запуска
(Программы, находящиеся в ПЗУ, записываются в нее на этапе изготовления микросхемы.)

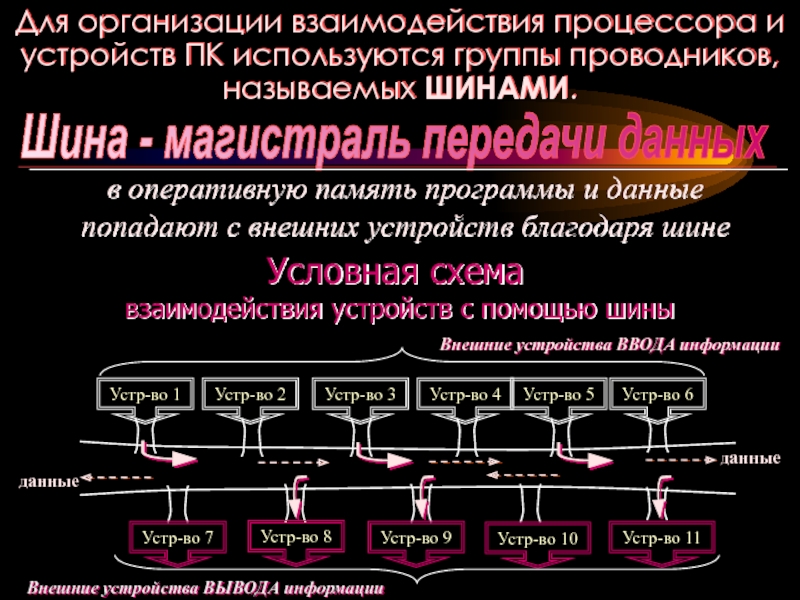

Слайд 11в оперативную память программы и данные попадают с внешних устройств благодаря
шине
Для организации взаимодействия процессора и устройств ПК используются группы проводников,
называемых ШИНАМИ.Условная схема
взаимодействия устройств с помощью шины
Внешние устройства ВВОДА информации
Внешние устройства ВЫВОДА информации
данные
данные

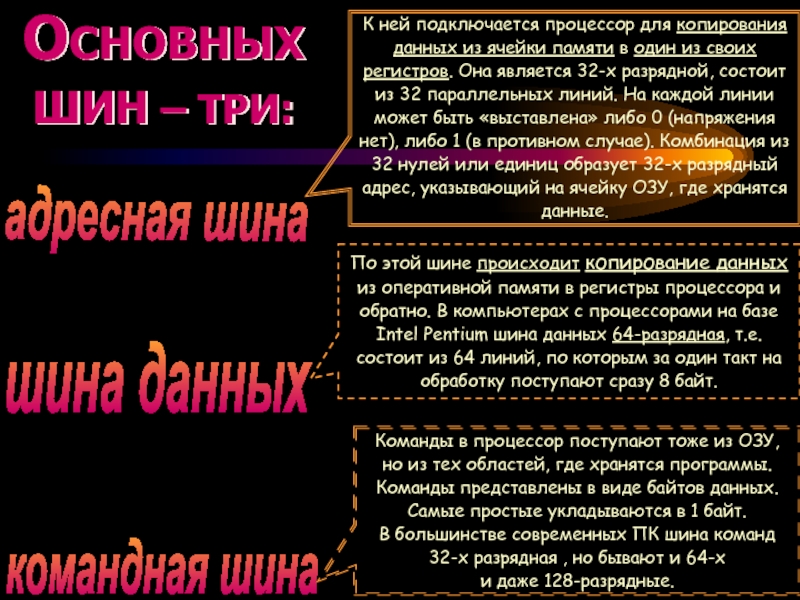

Слайд 12ОСНОВНЫХ ШИН – ТРИ:
адресная шина
командная шина
К ней подключается процессор
для копирования данных из ячейки памяти в один из своих
регистров. Она является 32-х разрядной, состоит из 32 параллельных линий. На каждой линии может быть «выставлена» либо 0 (напряжения нет), либо 1 (в противном случае). Комбинация из 32 нулей или единиц образует 32-х разрядный адрес, указывающий на ячейку ОЗУ, где хранятся данные.Команды в процессор поступают тоже из ОЗУ, но из тех областей, где хранятся программы. Команды представлены в виде байтов данных. Самые простые укладываются в 1 байт.
В большинстве современных ПК шина команд
32-х разрядная , но бывают и 64-х
и даже 128-разрядные.
шина данных
По этой шине происходит копирование данных из оперативной памяти в регистры процессора и обратно. В компьютерах с процессорами на базе Intel Pentium шина данных 64-разрядная, т.е. состоит из 64 линий, по которым за один такт на обработку поступают сразу 8 байт.

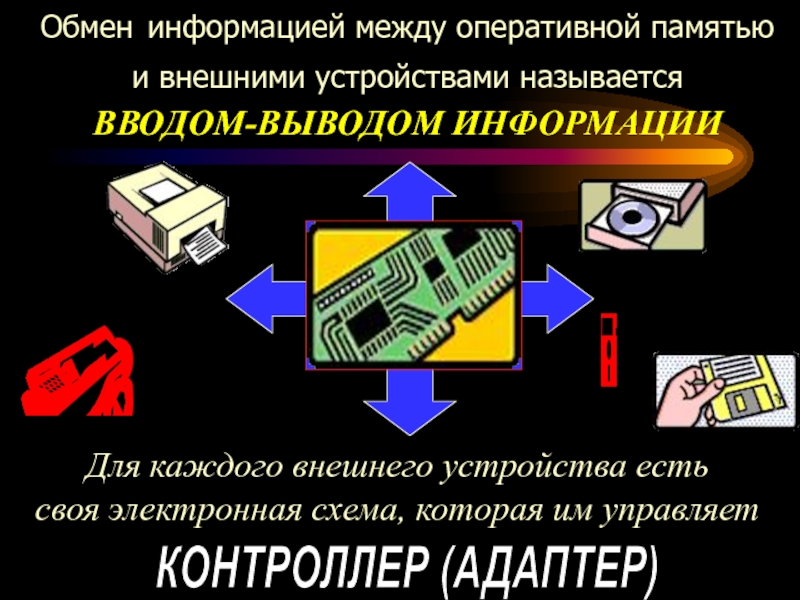

Слайд 13Обмен информацией между оперативной памятью и внешними устройствами называется ВВОДОМ-ВЫВОДОМ
ИНФОРМАЦИИ
Для каждого внешнего устройства есть
своя электронная схема, которая им
управляет КОНТРОЛЛЕР (АДАПТЕР)
Слайд 14ПОРТЫ ВВОДА-ВЫВОДА - это электронные схемы для подключения внешних устройств
Порты
бывают:
Параллельные (LPT1-LPT4, к ним обычно
подключаются принтеры)
Последовательные (COM1-COM4, к ним
обычно подключаются модем, мышь и т.д.)Игровые (к ним обычно подключается джойстик)
Универсальные – USB порты
(к ним могут подключаться любые устройства)
Инфракрасные (клавиатура, мышь и другие внешние
устройства)

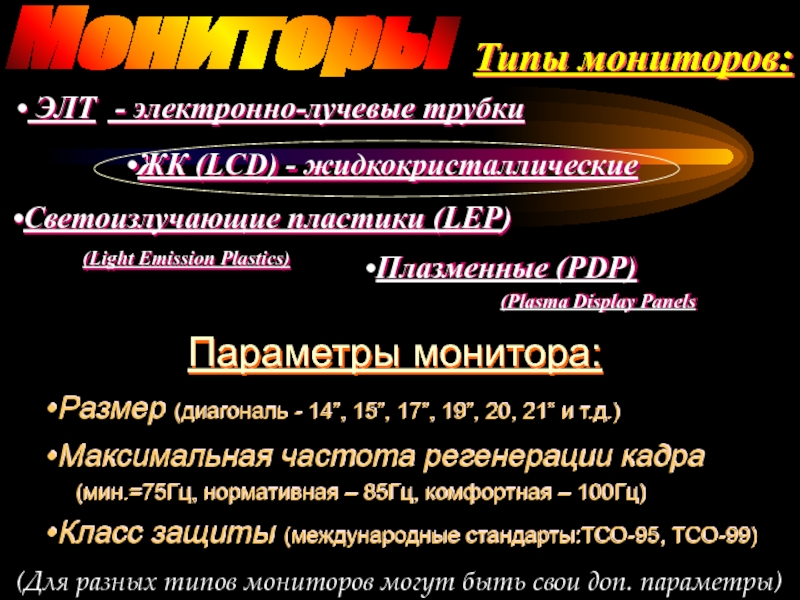

Слайд 15Мониторы
Типы мониторов:
ЭЛТ - электронно-лучевые трубки
Плазменные (PDP)
(Plasma Display Panels
ЖК (LCD) -
жидкокристаллические•Светоизлучающие пластики (LEP)
(Light Emission Plastics)
Параметры монитора:
Размер (диагональ - 14”, 15”, 17”, 19”, 20, 21” и т.д.)
Максимальная частота регенерации кадра
(мин.=75Гц, нормативная – 85Гц, комфортная – 100Гц)
Класс защиты (международные стандарты:ТСО-95, ТСО-99)
(Для разных типов мониторов могут быть свои доп. параметры)

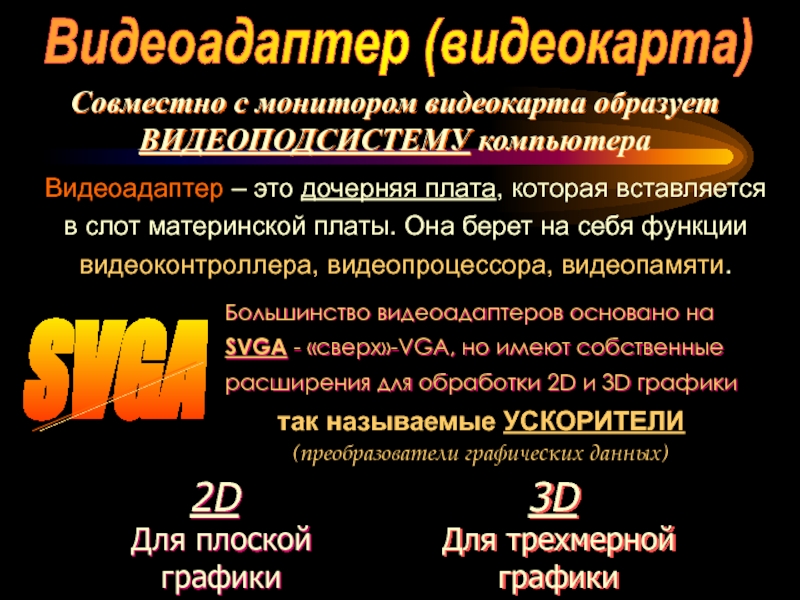

Слайд 16Видеоадаптер (видеокарта)
Совместно с монитором видеокарта образует ВИДЕОПОДСИСТЕМУ компьютера
Видеоадаптер – это
дочерняя плата, которая вставляется в слот материнской платы. Она берет
на себя функции видеоконтроллера, видеопроцессора, видеопамяти.Большинство видеоадаптеров основано на
SVGA - «сверх»-VGA, но имеют собственные расширения для обработки 2D и 3D графики
так называемые УСКОРИТЕЛИ
(преобразователи графических данных)
2D
3D
Для плоской графики
Для трехмерной графики
Слайд 17Типы видео-режимов:
Текстовый:
Графический:
разрешающая способность экрана:
кол-во
точек (пикселей) по горизонтали
и кол-во точек по вертикали (640*480, 800*600, 1024*768, 1280*1024, 1600*1280, 1800*1350 и т.д.)Видеоподсистема имеет несколько параметров
(В современных расширениях видеорежима добавляются варианты: 13225, 13243, 13250.)
количество цветов: для SVGA расширено
до 65536 (High Color) и 16,7 млн. цветов (True Color)
Слайд 18Размер пиксела: зависит от разрешающей способности экрана
чем большее разрешение используется, тем меньше точка
(пиксель/зерно) и качественнее изображение, но тем больший объем данных требуется обработать и поэтому больший объем видеопамяти требуетсяРазмер видеопамяти:
самая критичная характеристика работы видеосистемы
Чем видеопамяти больше, тем лучше (128Мб/ 256Мб/ 1024Мб и т.д.):
больше данных можно обработать с более высокой скоростью.

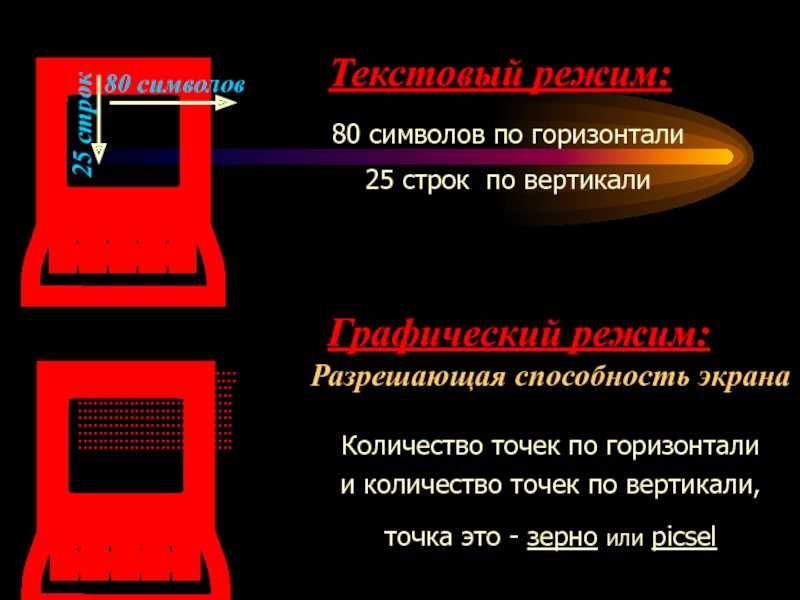

Слайд 19Текстовый режим:
80 символов по горизонтали
25 строк по вертикали
80 символов
25 строк
Графический
режим:
………….…..………..…………..…….……..………………………………
…………………………
…………………………
…………………………
………………………… …………………………
………………………… …………………………
…………………………
Разрешающая способность экрана
Количество точек по горизонтали
и количество
точек по вертикали,
точка это - зерно или picsel
Слайд 20Сравнительные параметры графического режима
Разрешающая способность экрана (в пикселях):
Размер пиксела (зерна):
0,39мм
0,31мм
0,25мм
Видеопамять
(минимальный
объем видеопамяти) :
512 Килобайт
1 Мегабайт
256 Килобайт
Минимальное количество цветов

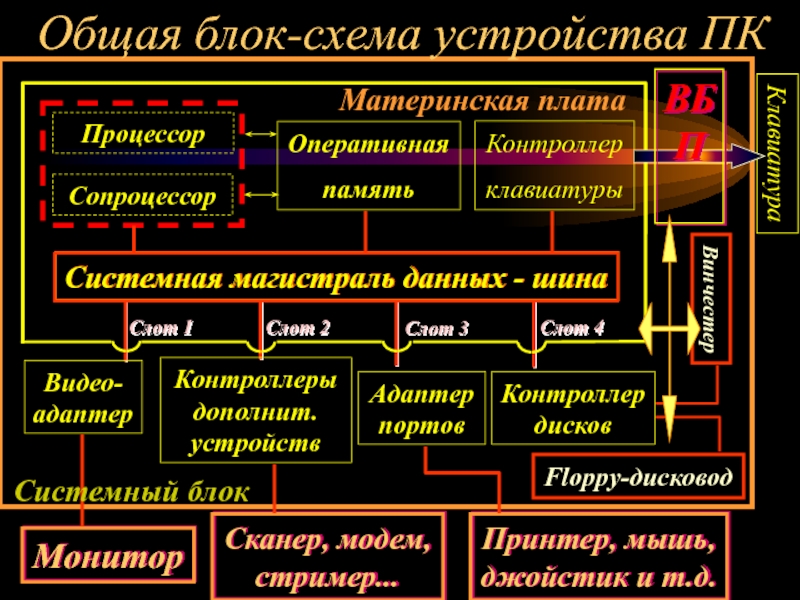

Слайд 21Общая блок-схема устройства ПК
Оперативная
память
Контроллер
клавиатуры
Клавиатура
Системная магистраль данных - шина
Материнская плата
Контроллеры
дополнит. устройств
Видео-
адаптер
Адаптер
портов
Контроллер
дисков
Монитор
Сканер, модем,
стример...
Принтер, мышь,
джойстик и т.д.
Системный блок
ВБП

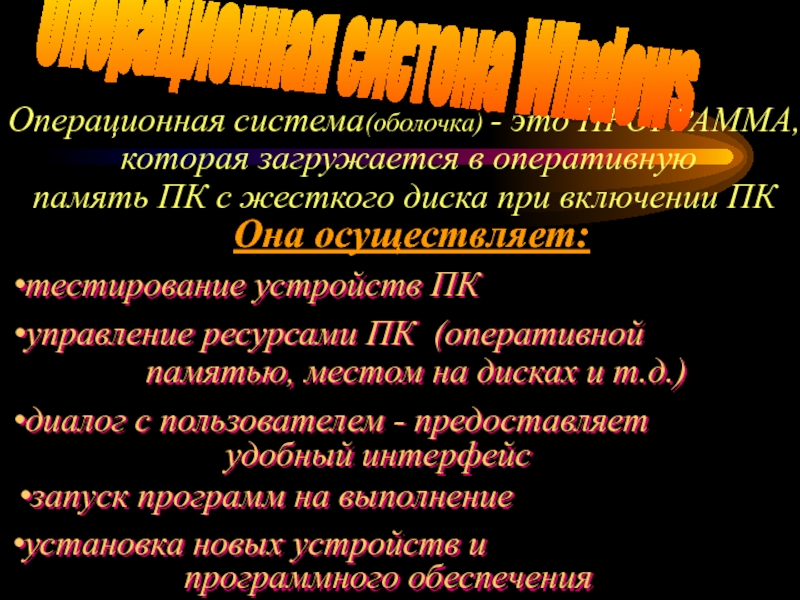

Слайд 22Операционная система(оболочка) - это ПРОГРАММА, которая загружается в оперативную память ПК
с жесткого диска при включении ПК
Она осуществляет:
диалог с пользователем -
предоставляет
удобный интерфейсОперационная система Windows
управление ресурсами ПК (оперативной
памятью, местом на дисках и т.д.)
тестирование устройств ПК
запуск программ на выполнение
установка новых устройств и
программного обеспечения
Слайд 23Основные возможности Windows:
Графический многооконный интерфейс
Многопользовательская среда
Многозадачность (мультипрограммность)
Удалённое администрирование
Большая интеграция с
Internet
Расширенные средства обмена инфор-
мацией между программами (звук, видео,...)
Слайд 24Когда требуется
перезагрузка ПК?
- Установлено дополнительное программное обеспечение и(или) технические
устройства
- Произошел сбой, т.е. аварийная ситуация, с какой-либо
программой,
в том числе с операционной системой- Выполнены дополнительные настройки
операционной системы и они активизируются
только после перезагрузки системы
- Компьютер «завис»,
т.е. ни одно действие пользователя
не активизирует работу ПК
Слайд 25Microsoft Office 2003
Основные компоненты:
Internet Explorer - ядро Office 2003
(основной
браузер, поиск информации в Internet)
Word 2003 - мощный текстовый редактор
(совмещает
функции HTML - редактора)PowerPoint 2003 - редактор презентаций
(позволяет ориентировать презентации на версии
определенных браузеров в Web)
Outlook 2003 - средство связи в Internet
(электронная почта, персональный календарь в формате HTML, совместное планирование сотрудничества)
Слайд 26Access 2003 - система управления базами данных (публикации таблиц, отчетов,
запросов, форм для вывода информации, хранящейся в БД, на страницах
Web)Excel 2003 - электронная таблица
(возможность просмотра динамических электрон.
таблиц, диаграмм, сводных таблиц и диаграмм, ...)
FrontPage 2003 -создание Web-узлов
Publisher 2003 - настольная издательская
система (для малого/домашнего офиса)
Picture Manager 2003 - новая графическая
программа (для фоторедактирования и иллюстративной графики)
Слайд 28назад

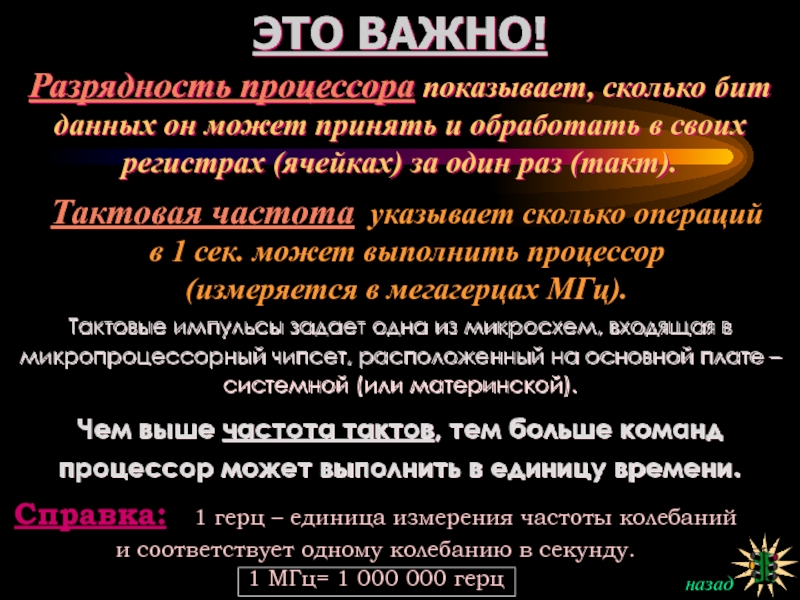

ЭТО ВАЖНО!
Разрядность процессора показывает, сколько бит данных он может принять
и обработать в своих регистрах (ячейках) за один раз (такт).
Тактовые
импульсы задает одна из микросхем, входящая в микропроцессорный чипсет, расположенный на основной плате – системной (или материнской).
Чем выше частота тактов, тем больше команд процессор может выполнить в единицу времени.Справка: 1 герц – единица измерения частоты колебаний и соответствует одному колебанию в секунду.
1 МГц= 1 000 000 герц
Тактовая частота указывает сколько операций
в 1 сек. может выполнить процессор
(измеряется в мегагерцах МГц).
