ОСНОВЫ ПОСТРОЕНИЯ ИНФОКММУНИКАЦИОННЫХ СЕТЕЙ И СИСТЕМ

ССиСК
mihstep@yandex.ru
Москва, 2018

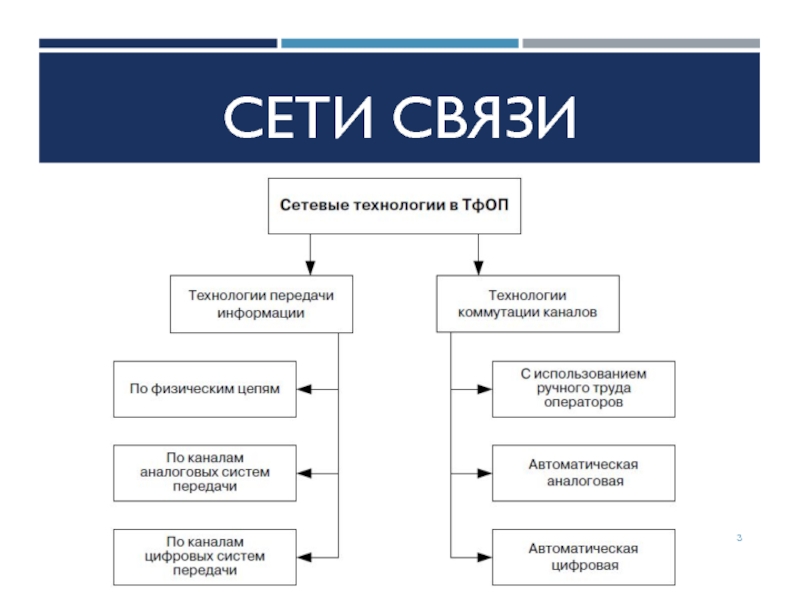

Лекция 3. сетевые технологии систем связи с коммутацией каналов

связи с коммутацией каналов.
Система и план нумерации телефонной сети

общего пользования.

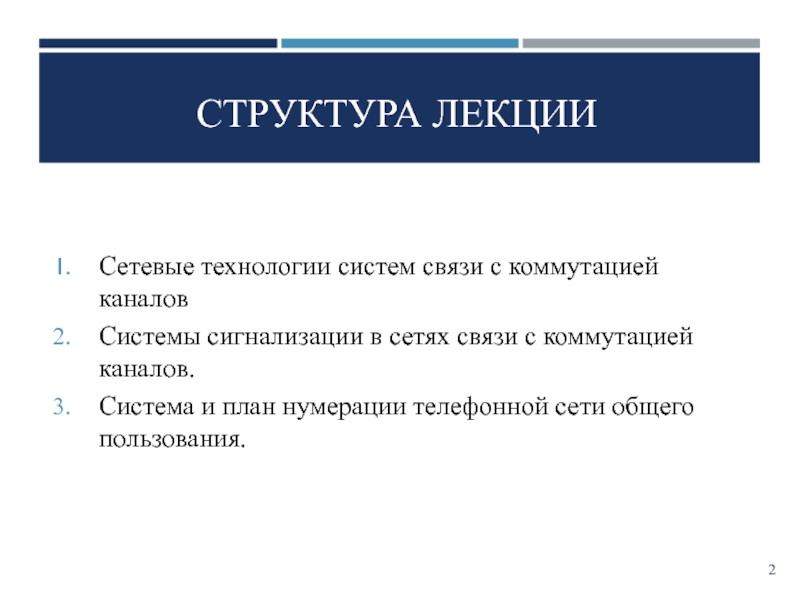

СТРУКТУРА ЛЕКЦИИ

предназначенной для установления и завершения соединения, а также для управления

сетью и обслуживанием вызова.

Виды классификации сигнализации в ТфОП:
По иерархии: абонентская, межстанционная
По видам сигналов: акустические, линейные, управляющие

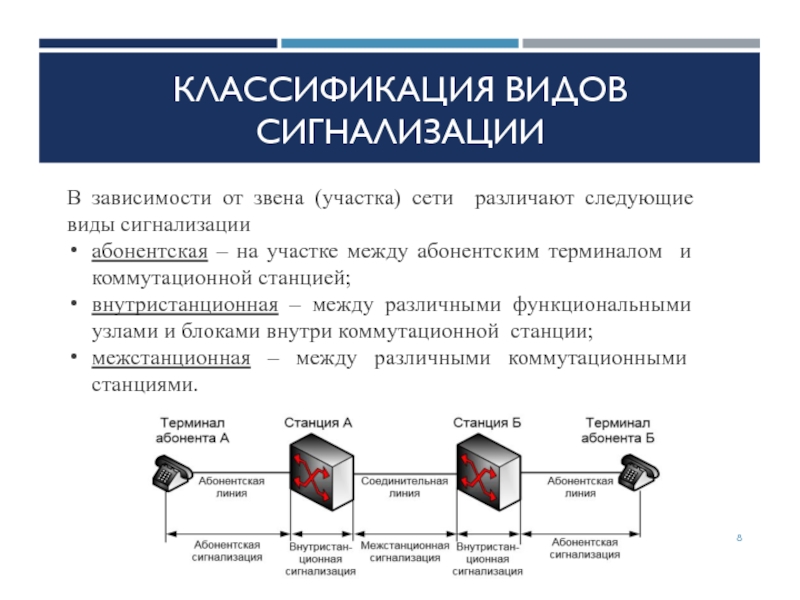

виды сигнализации
абонентская – на участке между абонентским терминалом и коммутационной

станцией;
внутристанционная – между различными функциональными узлами и блоками внутри коммутационной станции;
межстанционная – между различными коммутационными станциями.

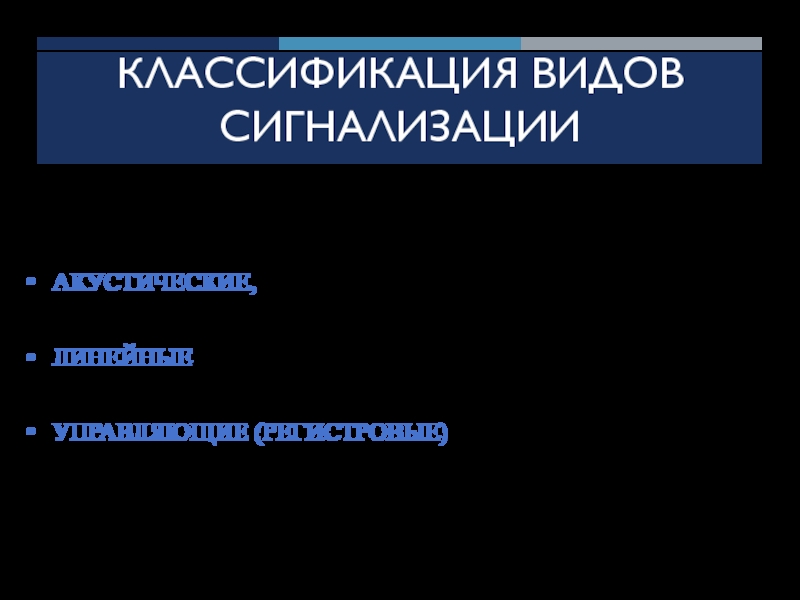

на функции передаваемых сообщений. С этой точки зрения обычно выделяют

три вида сигналов:
АКУСТИЧЕСКИЕ, информирующие абонента об основных фазах обслуживания вызова (например, «Ответ станции» и «Контроль посылки вызова»);
ЛИНЕЙНЫЕ, определяющие состояния каналов и устройств коммутации в процессе установления и завершения соединения (в частности, «Занятие» и «Ответ абонента»);
УПРАВЛЯЮЩИЕ (РЕГИСТРОВЫЕ), содержащие информацию о номере или адресе, которая необходима для организации связи.

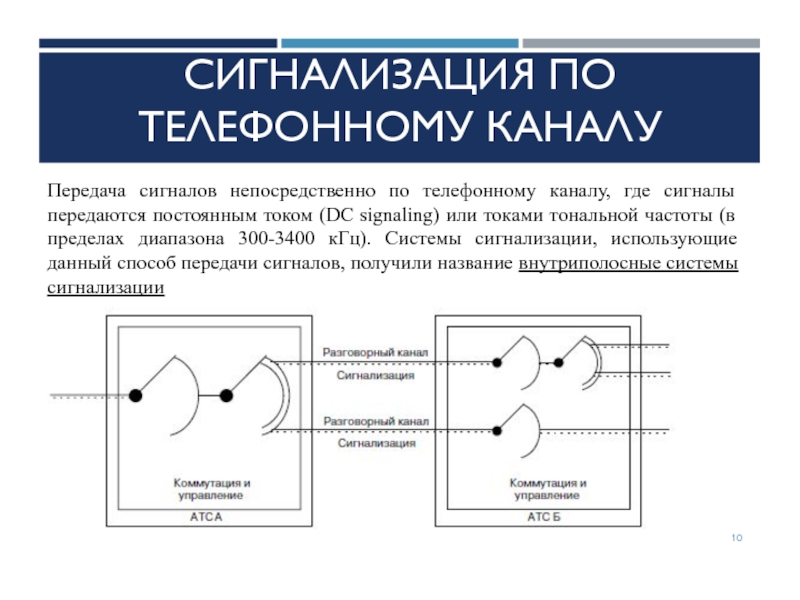

сигналы передаются постоянным током (DC signaling) или токами тональной частоты

(в пределах диапазона 300-3400 кГц). Системы сигнализации, использующие данный способ передачи сигналов, получили название внутриполосные системы сигнализации

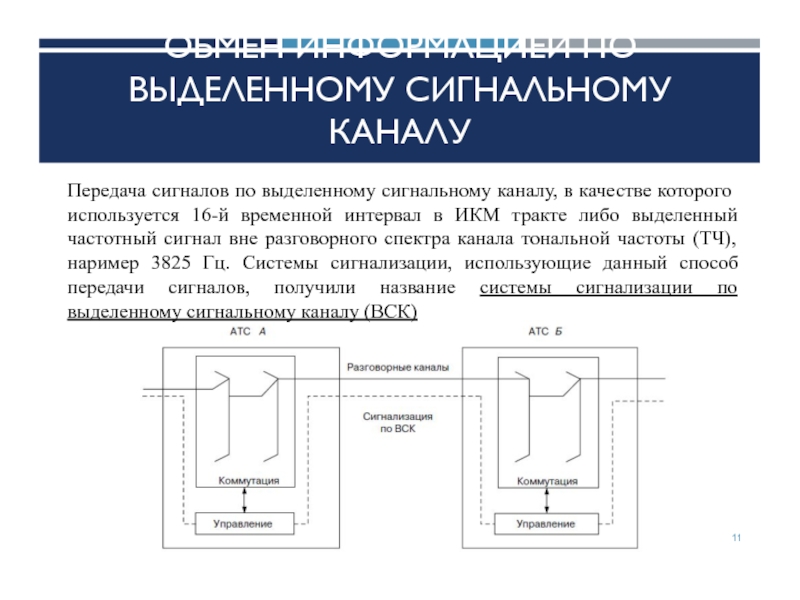

каналу, в качестве которого используется 16-й временной интервал в ИКМ

тракте либо выделенный частотный сигнал вне разговорного спектра канала тональной частоты (ТЧ), наример 3825 Гц. Системы сигнализации, использующие данный способ передачи сигналов, получили название системы сигнализации по выделенному сигнальному каналу (ВСК)

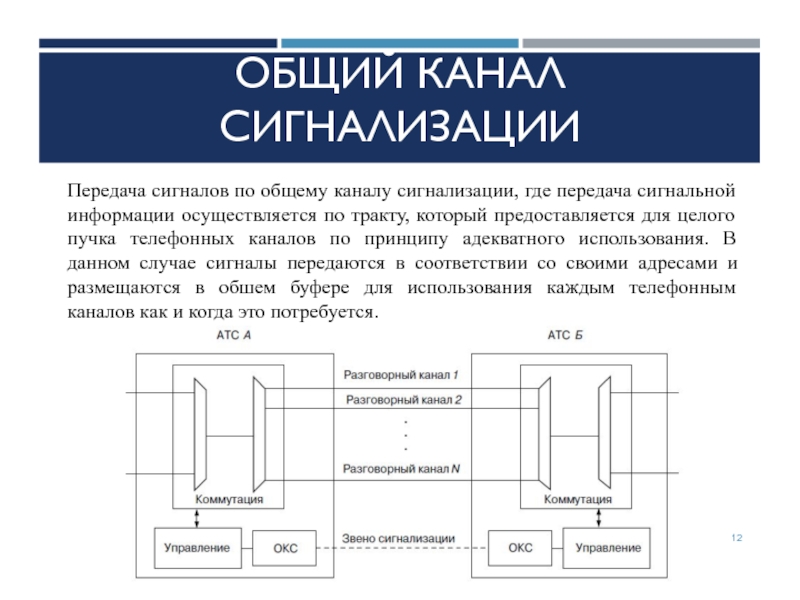

сигнальной информации осуществляется по тракту, который предоставляется для целого пучка

телефонных каналов по принципу адекватного использования. В данном случае сигналы передаются в соответствии со своими адресами и размещаются в обшем буфере для использования каждым телефонным каналов как и когда это потребуется.

In Signaling Unit)

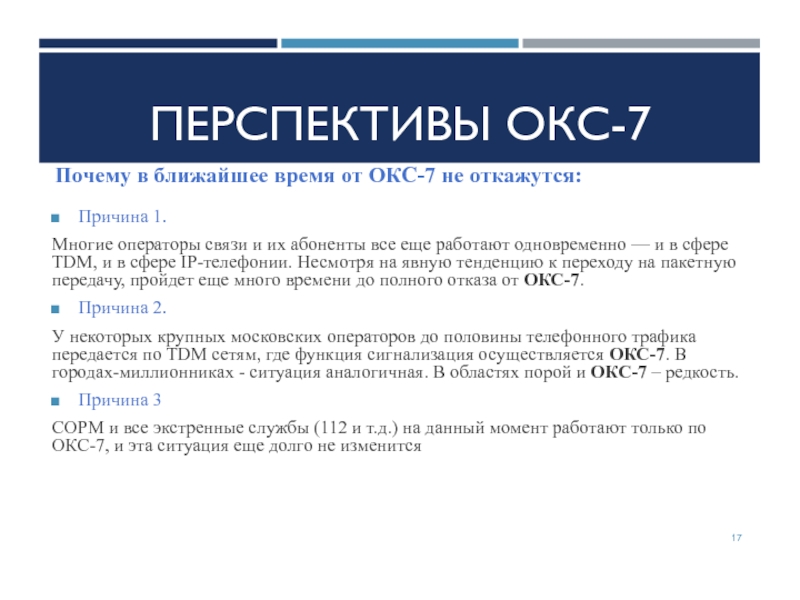

работают одновременно — и в сфере TDM, и в сфере

IP-телефонии. Несмотря на явную тенденцию к переходу на пакетную передачу, пройдет еще много времени до полного отказа от ОКС-7.
Причина 2.
У некоторых крупных московских операторов до половины телефонного трафика передается по TDM сетям, где функция сигнализация осуществляется ОКС-7. В городах-миллионниках - ситуация аналогичная. В областях порой и ОКС-7 – редкость.
Причина 3
СОРМ и все экстренные службы (112 и т.д.) на данный момент работают только по ОКС-7, и эта ситуация еще долго не изменится

Почему в ближайшее время от ОКС-7 не откажутся:

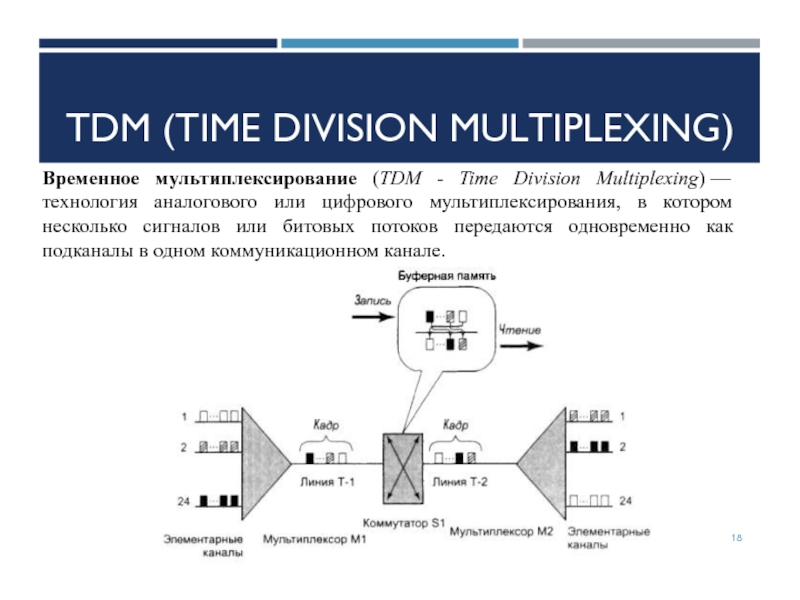

технология аналогового или цифрового мультиплексирования, в котором несколько сигналов или

битовых потоков передаются одновременно как подканалы в одном коммуникационном канале.

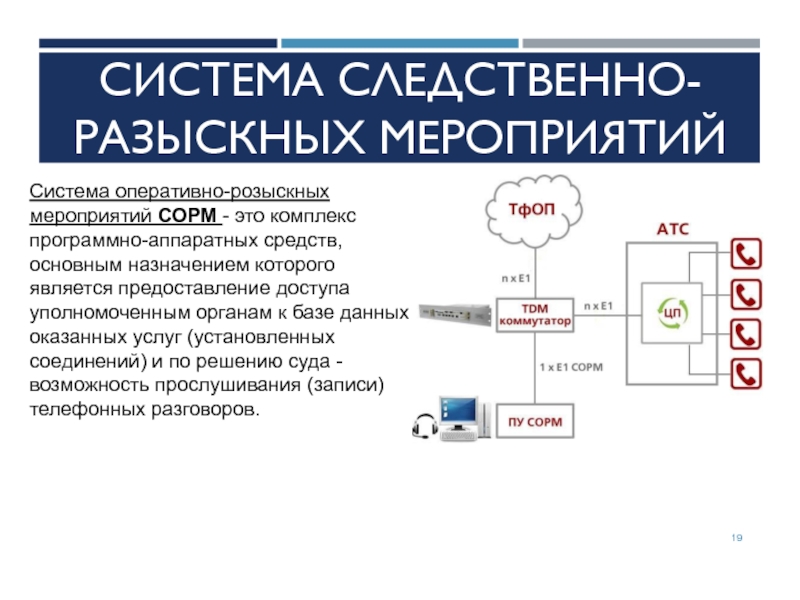

средств, основным назначением которого является предоставление доступа уполномоченным органам к

базе данных оказанных услуг (установленных соединений) и по решению суда - возможность прослушивания (записи) телефонных разговоров.

фрагменты, а также вызывающих и вызываемых пользователей

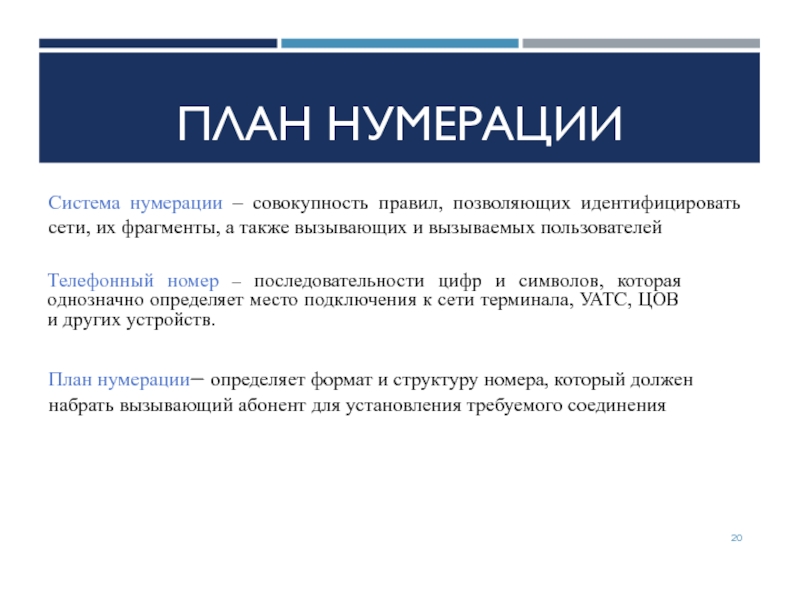

Телефонный номер – последовательности

цифр и символов, которая однозначно определяет место подключения к сети терминала, УАТС, ЦОВ и других устройств.

План нумерации– определяет формат и структуру номера, который должен набрать вызывающий абонент для установления требуемого соединения

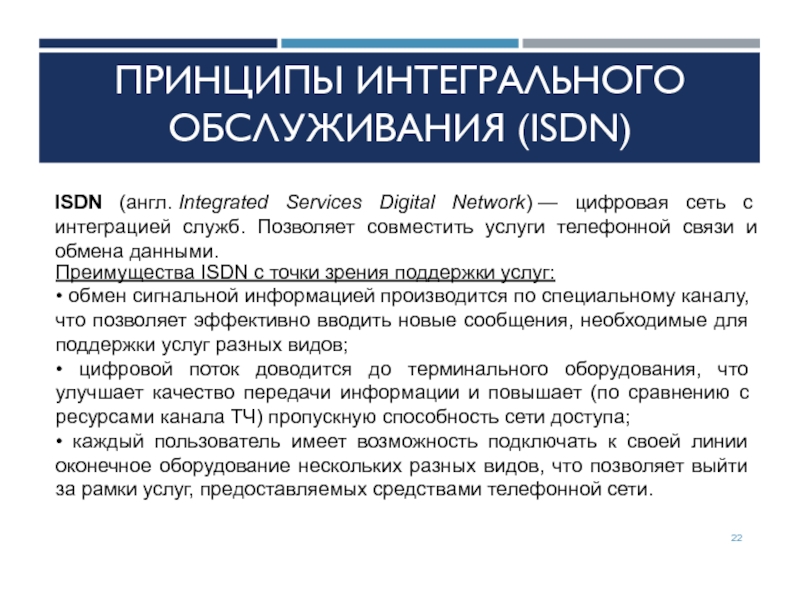

с интеграцией служб. Позволяет совместить услуги телефонной связи и обмена

данными.

Преимущества ISDN с точки зрения поддержки услуг:
• обмен сигнальной информацией производится по специальному каналу, что позволяет эффективно вводить новые сообщения, необходимые для поддержки услуг разных видов;
• цифровой поток доводится до терминального оборудования, что улучшает качество передачи информации и повышает (по сравнению с ресурсами канала ТЧ) пропускную способность сети доступа;
• каждый пользователь имеет возможность подключать к своей линии оконечное оборудование нескольких разных видов, что позволяет выйти за рамки услуг, предоставляемых средствами телефонной сети.

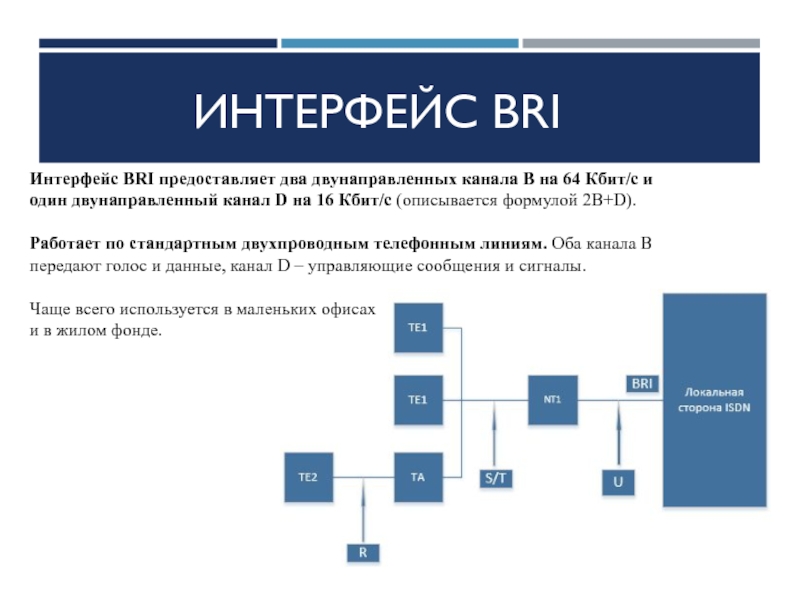

Кбит/с и один двунаправленный канал D на 16 Кбит/с (описывается

формулой 2B+D).

Работает по стандартным двухпроводным телефонным линиям. Оба канала B передают голос и данные, канал D – управляющие сообщения и сигналы.
Чаще всего используется в маленьких офисах
и в жилом фонде.

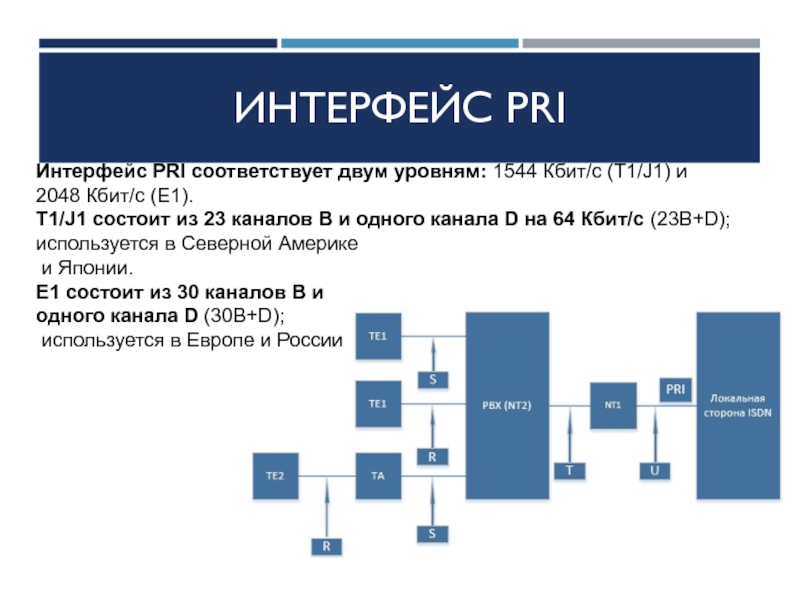

2048 Кбит/с (E1).
T1/J1 состоит из 23 каналов B и одного

канала D на 64 Кбит/с (23B+D); используется в Северной Америке
и Японии. E1 состоит из 30 каналов B и
одного канала D (30B+D);
используется в Европе и России

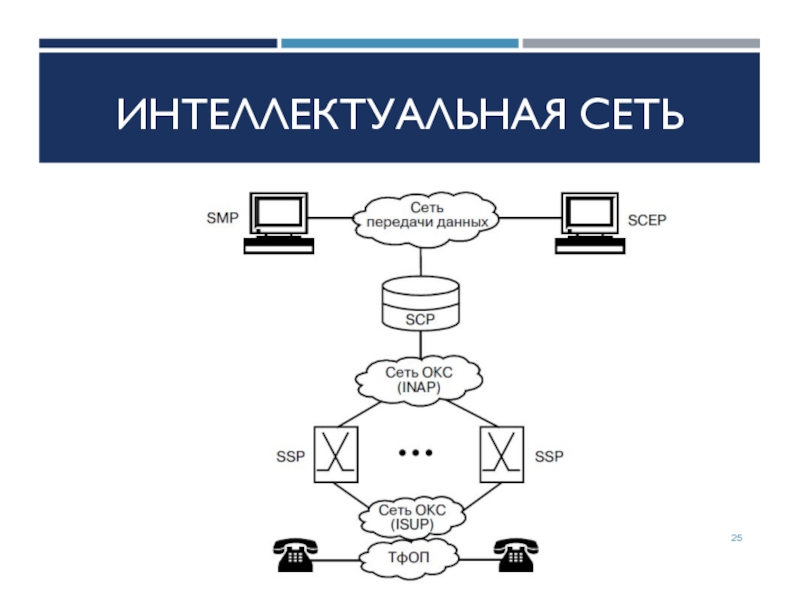

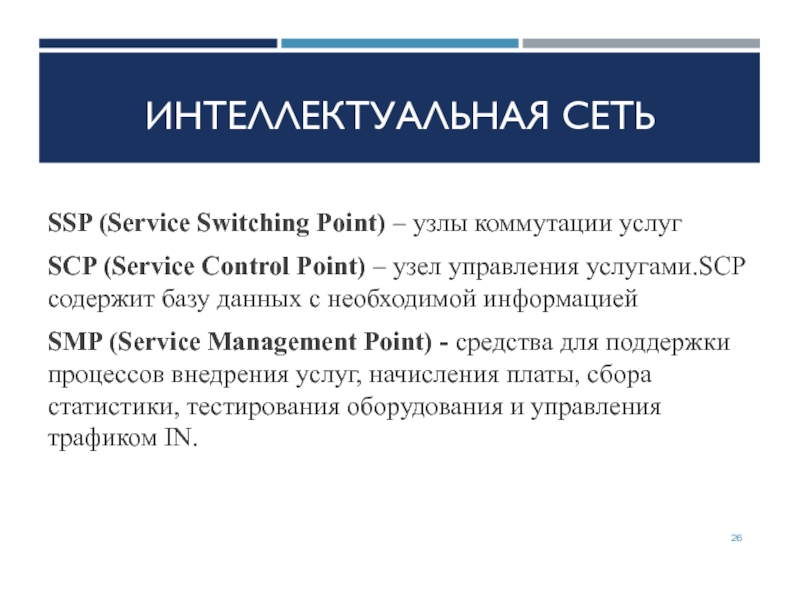

Control Point) – узел управления услугами.SCP содержит базу данных с

необходимой информацией
SMP (Service Management Point) - средства для поддержки процессов внедрения услуг, начисления платы, сбора статистики, тестирования оборудования и управления трафиком IN.

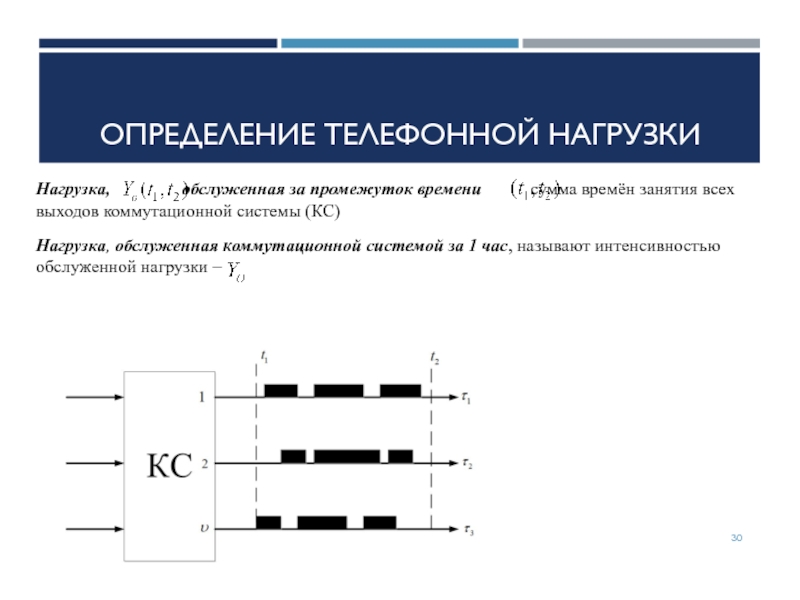

обслуженная за промежуток времени сумма

времён занятия всех выходов коммутационной системы (КС)

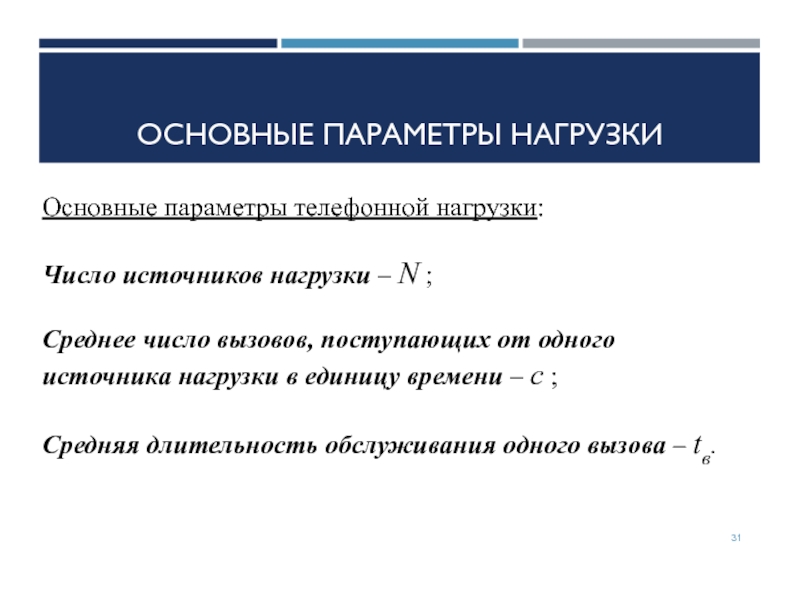

Нагрузка, обслуженная коммутационной системой за 1 час, называют интенсивностью обслуженной нагрузки –

.

N ;

Среднее число вызовов, поступающих от одного источника нагрузки

в единицу времени – с ;

Средняя длительность обслуживания одного вызова – tв.

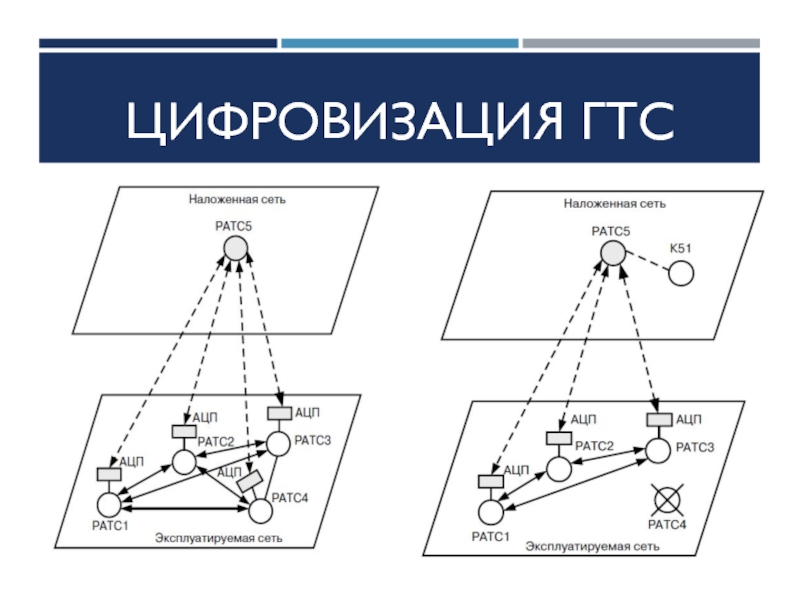

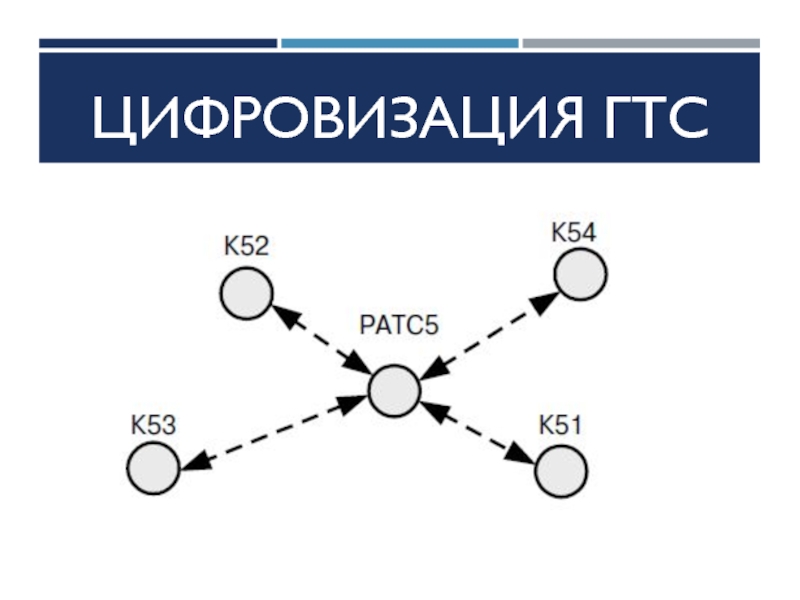

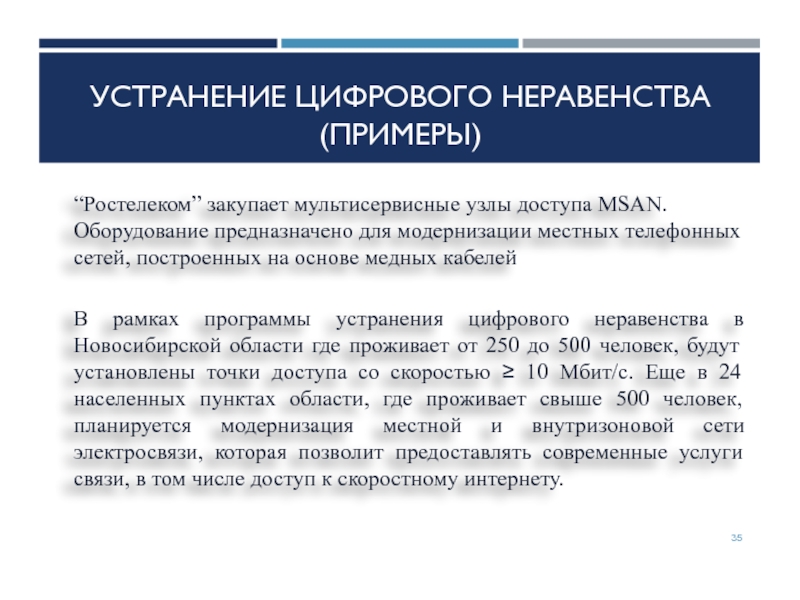

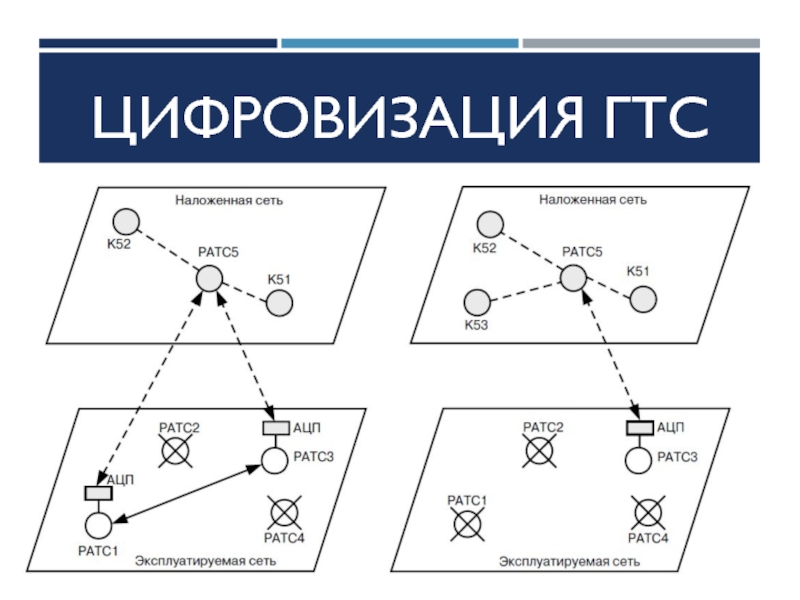

предназначено для модернизации местных телефонных сетей, построенных на основе медных

кабелей

В рамках программы устранения цифрового неравенства в Новосибирской области где проживает от 250 до 500 человек, будут установлены точки доступа со скоростью ≥ 10 Мбит/с. Еще в 24 населенных пунктах области, где проживает свыше 500 человек, планируется модернизация местной и внутризоновой сети электросвязи, которая позволит предоставлять современные услуги связи, в том числе доступ к скоростному интернету.
