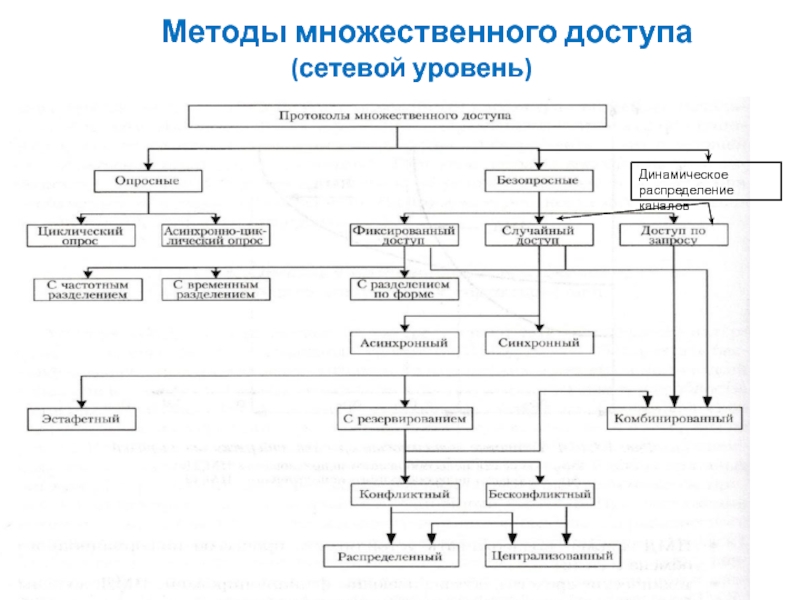

- 4. Методы множественного доступа (сетевой уровень)Динамическоераспределение каналов
- 5. Динамическое распределение каналовНезависимый трафикПредположение о едином каналеНаблюдаемые коллизииНепрерывное или дискретное времяКонтроль несущей или отсутствие контроля

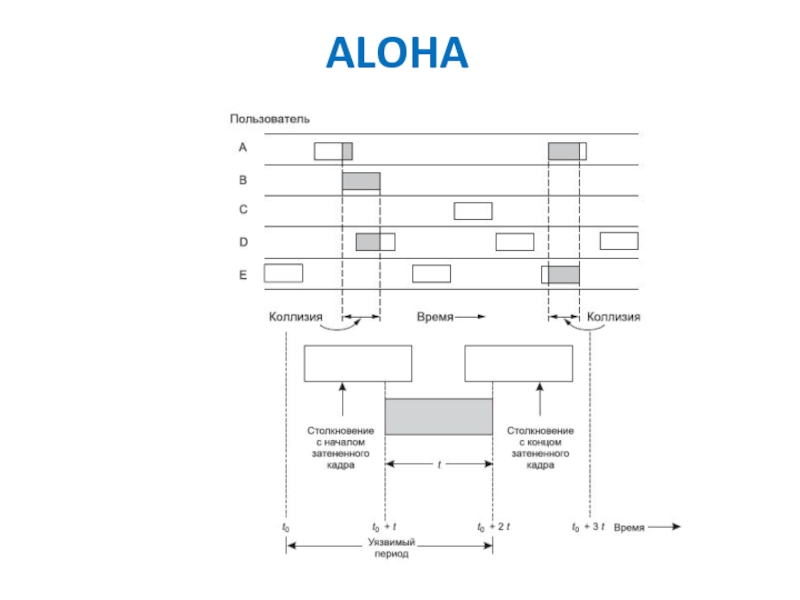

- 6. ALOHA
- 7. Дискретная ALOHAразделение времени на дискретные интервалы, называемые слотами (или тактами), соответствующие времени одного кадра.
- 8. Протоколы множественного доступа с контролем несущейНастойчивый протокол
- 9. Протоколы множественного доступа с контролем несущей
- 10. Протокол адаптивного прохода по дереву
- 11. Протокол беспроводных локальных сетейБеспроводная локальная сеть: а
- 12. Скачать презентанцию
Методы организации каналов связи и передачи данныхМетоды множественного доступа в телекоммуникационных сетяхЛекция 6
Слайды и текст этой презентации
Слайд 1 Основы построения инфокоммуникационных
систем и сетей
Шевцов Вячеслав Алексеевич
д.т.н., профессор
Москва
2019
Слайд 2Методы организации каналов связи и передачи данных
Методы множественного доступа в
телекоммуникационных сетях
Лекция 6

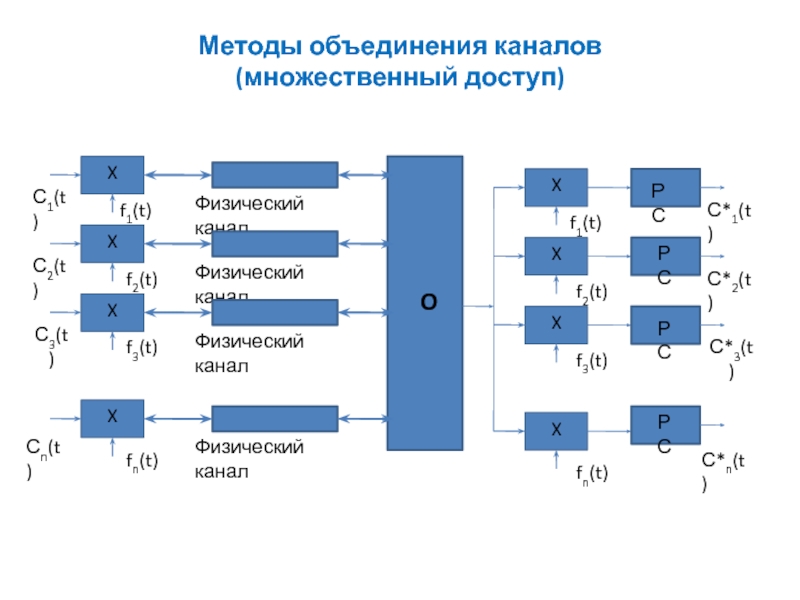

Слайд 3С1(t)
fn(t)
С2(t)
С3(t)
Сn(t)
f3(t)
f2(t)
f1(t)
X
X
X
X
fn(t)
f3(t)
f2(t)
f1(t)
O
X
X
X
X
С*1(t)
С*2(t)
С*3(t)
С*n(t)
РС
РС
РС
РС
Методы объединения каналов
(множественный доступ)

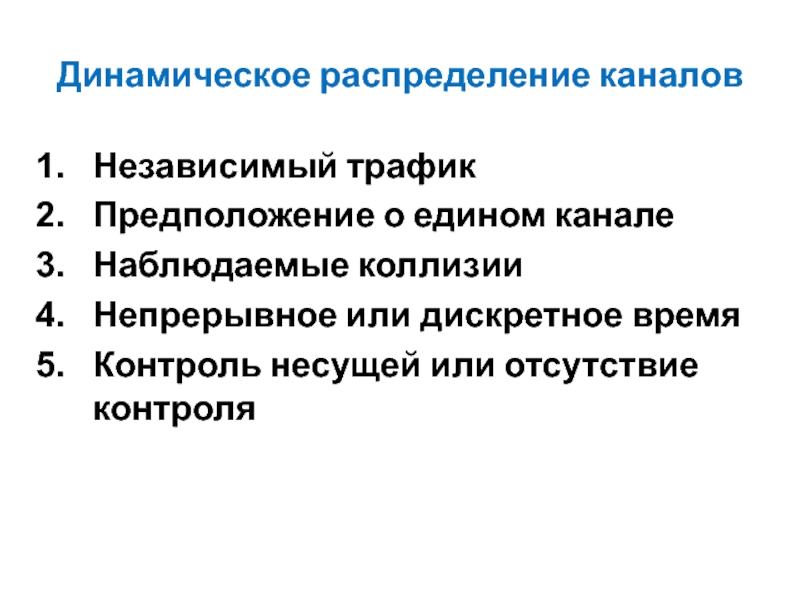

Слайд 5Динамическое распределение каналов
Независимый трафик
Предположение о едином канале
Наблюдаемые коллизии
Непрерывное или дискретное
время
Контроль несущей или отсутствие контроля

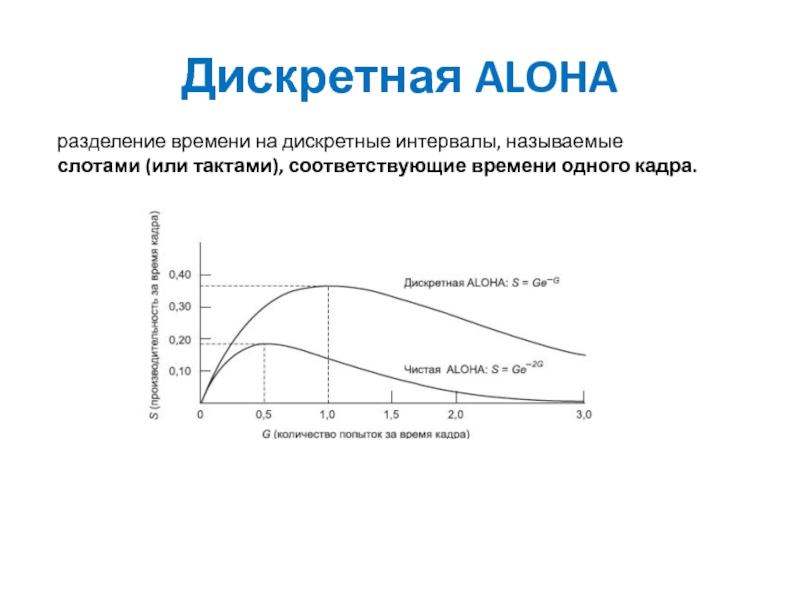

Слайд 7Дискретная ALOHA
разделение времени на дискретные интервалы, называемые слотами (или тактами),
соответствующие времени одного кадра.

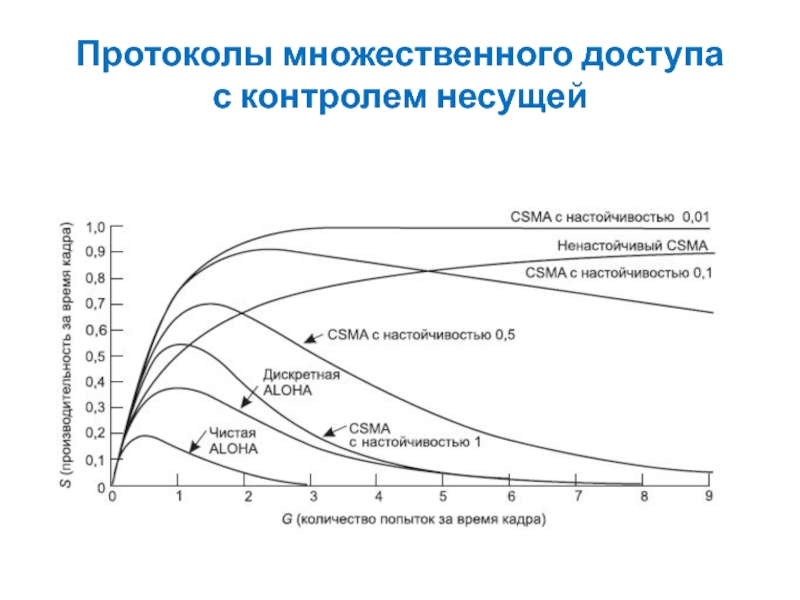

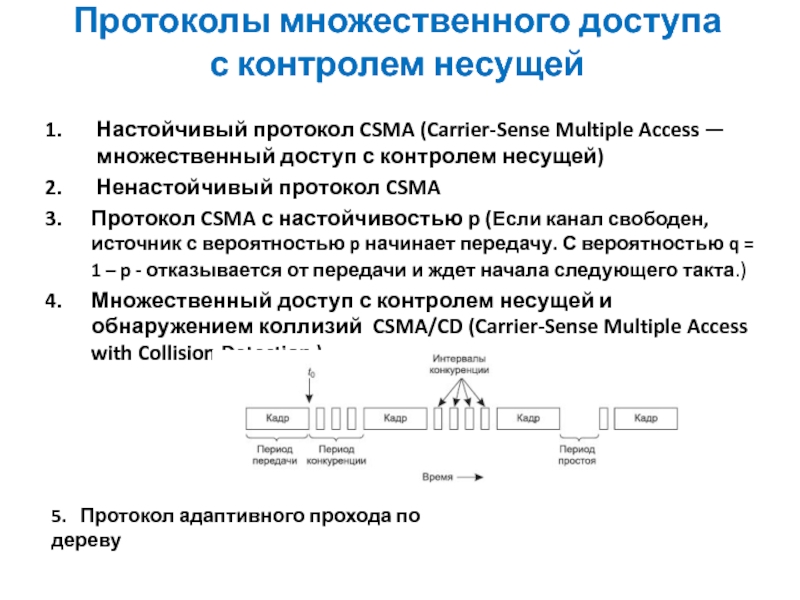

Слайд 8Протоколы множественного доступа
с контролем несущей
Настойчивый протокол CSMA (Carrier-Sense Multiple Access
— множественный доступ с контролем несущей)
Ненастойчивый протокол CSMA
Протокол CSMA с
настойчивостью p (Если канал свободен, источник с вероятностью p начинает передачу. С вероятностью q = 1 – p - отказывается от передачи и ждет начала следующего такта.)Множественный доступ с контролем несущей и обнаружением коллизий CSMA/CD (Carrier-Sense Multiple Access with Collision Detection )

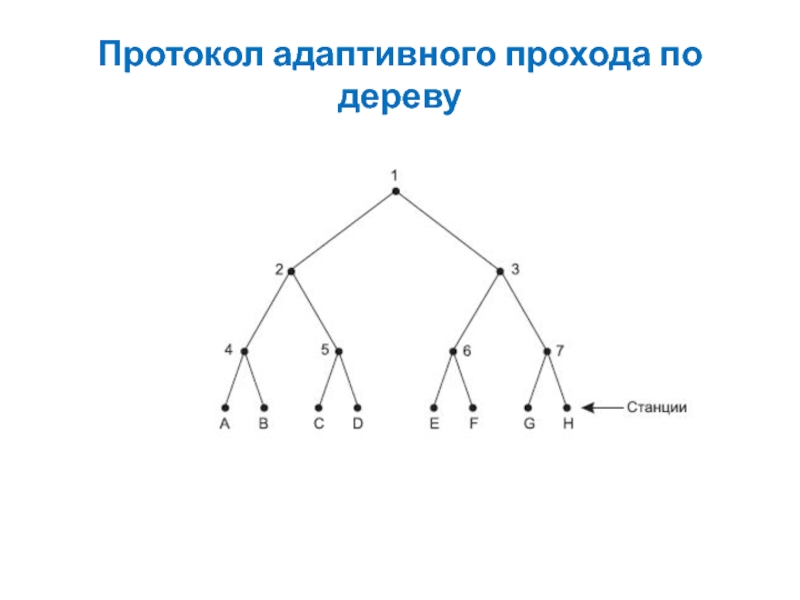

5. Протокол адаптивного прохода по дереву

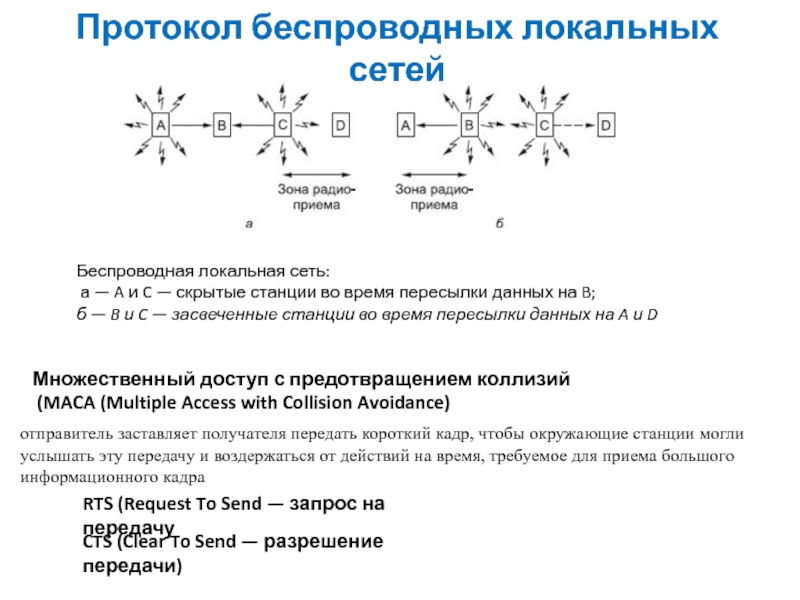

Слайд 11Протокол беспроводных локальных сетей
Беспроводная локальная сеть:
а — A и
C — скрытые станции во время пересылки данных на B;
б — B и C — засвеченные станции во время пересылки данных на A и D
Множественный доступ с предотвращением коллизий
(MACA (Multiple Access with Collision Avoidance)
отправитель заставляет получателя передать короткий кадр, чтобы окружающие станции могли услышать эту передачу и воздержаться от действий на время, требуемое для приема большого информационного кадра
RTS (Request To Send — запрос на передачу
CTS (Clear To Send — разрешение передачи)
