Первичные средства тушения пожаров презентация, доклад

Содержание

Учебные вопросы:1.Огнетушители углекислотные. Устройство, принцип действия, порядок применения.2.Огнетушители порошковые. Устройство, принцип действия, порядок применения.3. Пожарные щиты первичных средств пожаротушения.4. Порядок действий при пожаре.

Слайды и текст этой презентации

Слайд 1Первичные средства тушения пожаров
Огнетушители

Пожарный щит

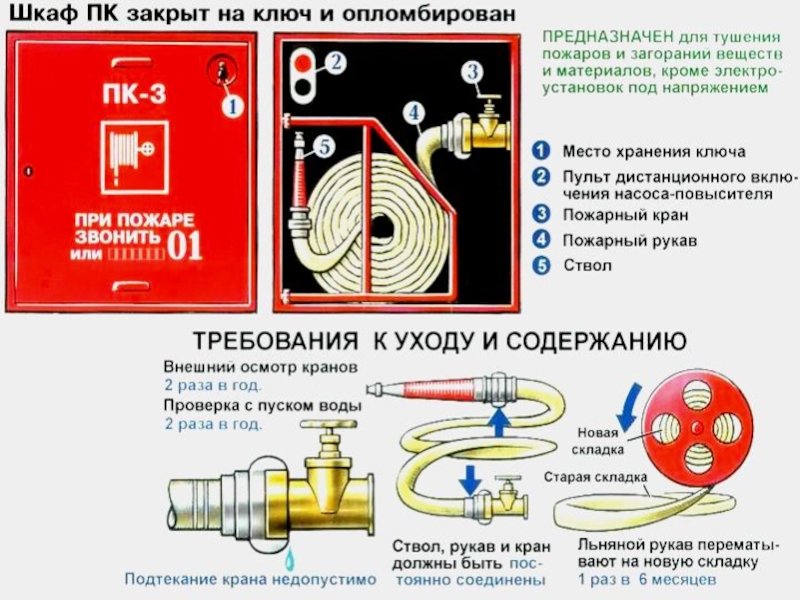

Пожарный рукав ПК

Порядок действий при

пожаре

Правила работы с огнетушителями в картинках

Оформление и редактирование
презентации Кац НА

учитель ОБЖ
МБОУ СОШ № 30 г. Тамбов
Первичные средства тушения пожаровОгнетушители Пожарный щитПожарный рукав ПКПорядок действий при пожареПравила работы с огнетушителями в картинкахОформление и

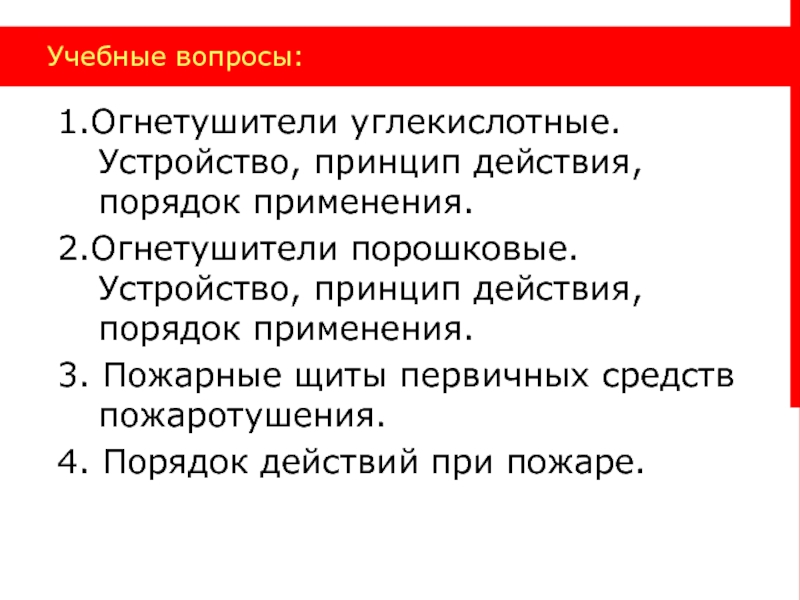

Слайд 2 Учебные вопросы:
1.Огнетушители углекислотные. Устройство, принцип действия, порядок применения.
2.Огнетушители порошковые. Устройство,

принцип действия, порядок применения.
3. Пожарные щиты первичных средств пожаротушения.
4. Порядок

действий при пожаре.

Учебные вопросы:1.Огнетушители углекислотные. Устройство, принцип действия, порядок применения.2.Огнетушители порошковые. Устройство, принцип действия, порядок применения.3. Пожарные щиты первичных

Слайд 3Учебные цели:
1.Объяснить устройство различных видов огнетушителей, правила работы с ними

и порядок их применения, техническое обслуживание и перезарядка.

2. Ознакомить с

комплектацией пожарных щитов, шкафов пожарных кранов. Объяснить порядок их применения.

3. Изучить порядок действий при пожаре.
Учебные цели:1.Объяснить устройство различных видов огнетушителей, правила работы с ними и порядок их применения, техническое обслуживание и

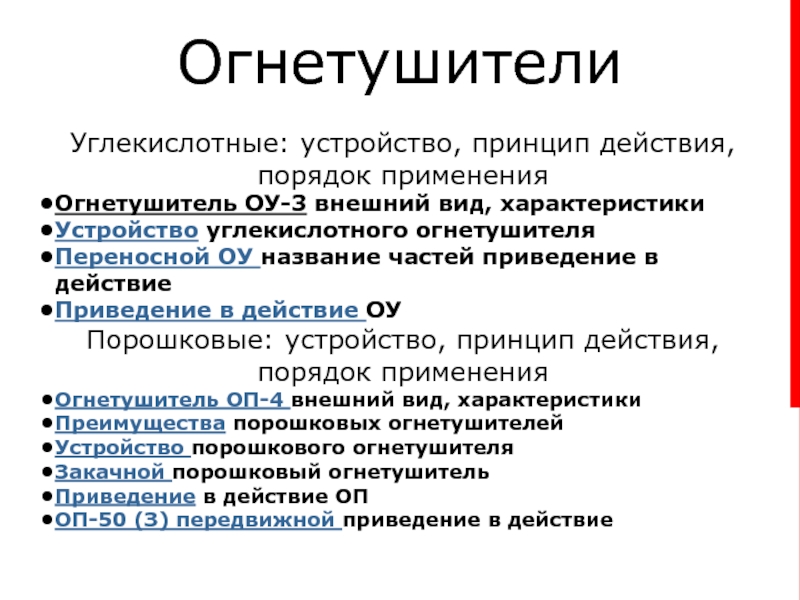

Слайд 4огнетушители
Огнетушители
Углекислотные: устройство, принцип действия, порядок применения
Огнетушитель ОУ-3 внешний вид, характеристики
Устройство

углекислотного огнетушителя
Переносной ОУ название частей приведение в действие
Приведение в

действие ОУ
Порошковые: устройство, принцип действия, порядок применения
Огнетушитель ОП-4 внешний вид, характеристики
Преимущества порошковых огнетушителей
Устройство порошкового огнетушителя
Закачной порошковый огнетушитель
Приведение в действие ОП
ОП-50 (З) передвижной приведение в действие



огнетушителиОгнетушителиУглекислотные: устройство, принцип действия, порядок примененияОгнетушитель ОУ-3 внешний вид, характеристикиУстройство углекислотного огнетушителяПереносной ОУ название частей приведение в

Слайд 5Огнетушитель ОУ-3 (стар. ГОСТ ОУ-5, объем – 5 л., масса

заряда – 3 кг., общий вес – 13,4 кг.)
Вместимость баллона

- 5л, длина струи огнетушащего вещества - 3 м, продолжительность подачи огнетушащего вещества - 10 с, габаритные размеры - 572х162х314 мм, масса - 13,4 кг.
Предпочтительно оборудовать противопожарные щиты в лакокрасочных цехах, на складах, АЗС и на территориях промышленных предприятий. Дополнительным преимуществом углекислотных огнетушителей является отсутствие следов тушения т.к. углекислота после использования не оставляет следов и грязи, что позволяет использовать их в различных компьютерных залах, серверных помещениях и т.д. Углекислотные огнетушители не предназначены для тушения загорании веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий). Огнетушители должны эксплуатироваться в условиях умеренного климата У, в диапазоне температур от минус 40 до плюс 50°С. Огнетушащая способность по классу В: 10В-горение 10 литров бензина слоем 3 см, находящимся в противне, имеющем форму круга (13В-соответственно 13 литров бензина, и т.д.) Время приведения в действие огнетушителей не более 5 секунд. Рабочее давление в корпусе огнетушителя (расчетное) при температуре 20°С - 5,8 Мпа (58 кг/см2). Огнетушащее вещество - Двуокись углерода (СО2) по ГОСТ 8050-85.
Огнетушитель ОУ-3 (стар. ГОСТ ОУ-5, объем – 5 л., масса заряда – 3 кг., общий вес –

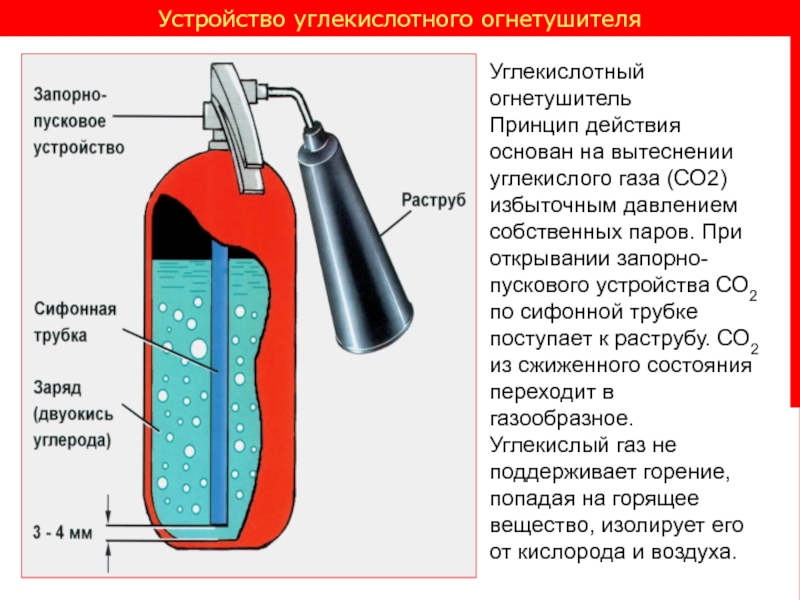

Слайд 6Устройство углекислотного огнетушителя
Углекислотный огнетушитель
Принцип действия основан на вытеснении углекислого

газа (СО2) избыточным давлением собственных паров. При открывании запорно-пускового устройства

СО2 по сифонной трубке поступает к раструбу. СО2 из сжиженного состояния переходит в газообразное. Углекислый газ не поддерживает горение, попадая на горящее вещество, изолирует его от кислорода и воздуха.
Устройство углекислотного огнетушителяУглекислотный огнетушитель Принцип действия основан на вытеснении углекислого газа (СО2) избыточным давлением собственных паров. При

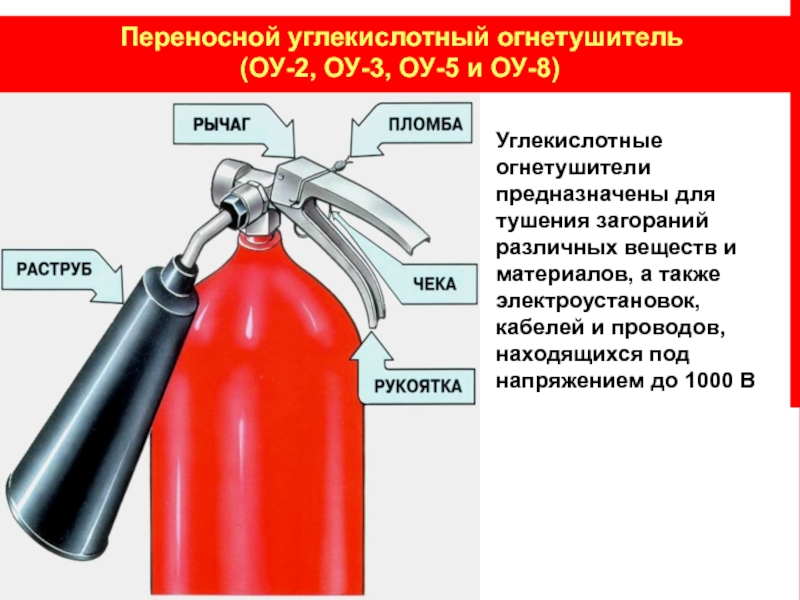

Слайд 7 Переносной углекислотный огнетушитель
(ОУ-2, ОУ-3, ОУ-5 и ОУ-8)

Углекислотные огнетушители

предназначены для тушения загораний различных веществ и материалов, а также

электроустановок, кабелей и проводов, находящихся под напряжением до 1000 В
Переносной углекислотный огнетушитель (ОУ-2, ОУ-3, ОУ-5 и ОУ-8)Углекислотные огнетушители предназначены для тушения загораний различных веществ и

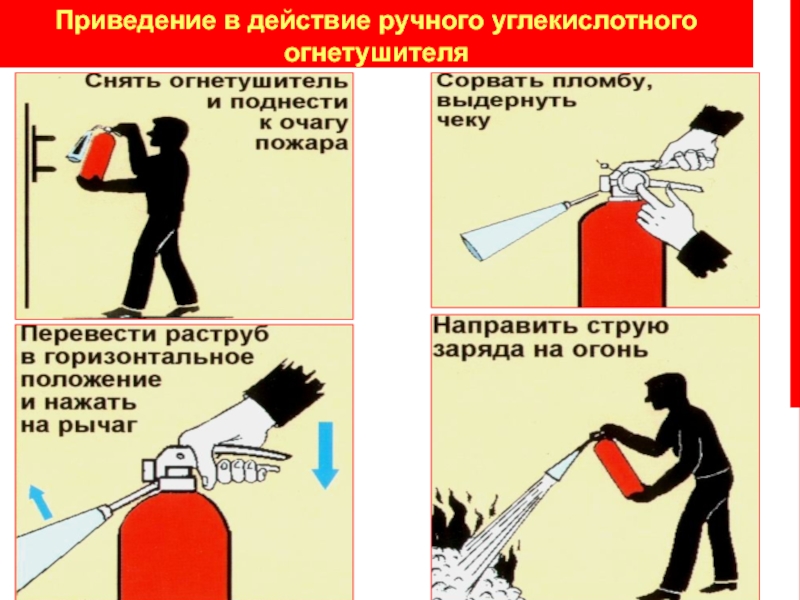

Слайд 8Приведение в действие ручного углекислотного огнетушителя

Приведение в действие ручного углекислотного огнетушителя

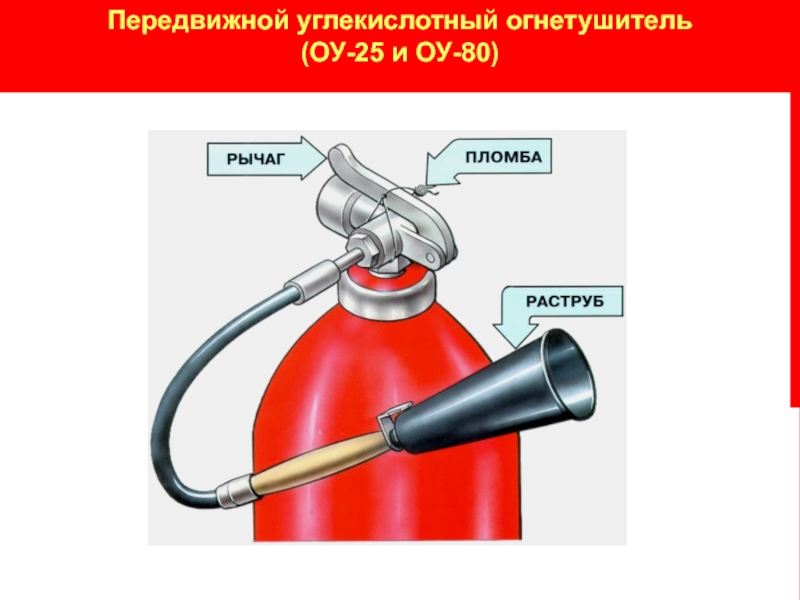

Слайд 9Передвижной углекислотный огнетушитель
(ОУ-25 и ОУ-80)

Передвижной углекислотный огнетушитель (ОУ-25 и ОУ-80)

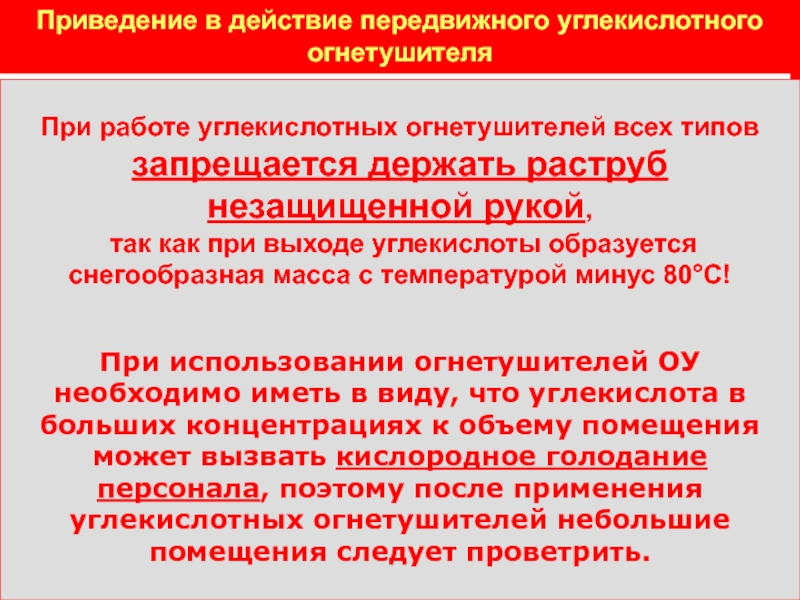

Слайд 10Приведение в действие передвижного углекислотного огнетушителя

При работе углекислотных огнетушителей всех

типов

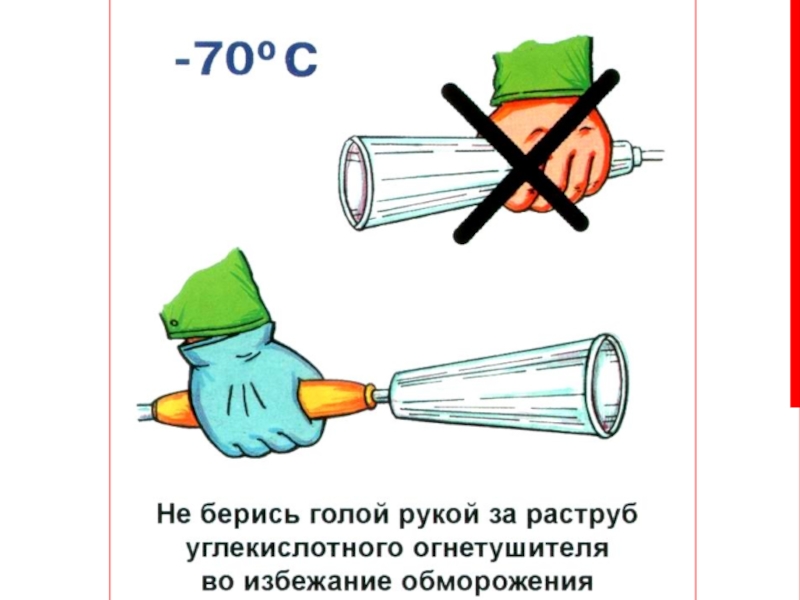

запрещается держать раструб незащищенной рукой,
так как при выходе

углекислоты образуется снегообразная масса с температурой минус 80°С!


При использовании огнетушителей ОУ необходимо иметь в виду, что углекислота в больших концентрациях к объему помещения может вызвать кислородное голодание персонала, поэтому после применения углекислотных огнетушителей небольшие помещения следует проветрить.

Приведение в действие передвижного углекислотного огнетушителяПри работе углекислотных огнетушителей всех типов запрещается держать раструб незащищенной рукой, так

Слайд 11 Огнетушитель ОП-4 (стар. ГОСТ ОП-5, объем – 5 л., масса

заряда – 4, кг., общий вес – 6,8 кг.)
Длина струи

огнетушащего вещества - 3,5 м,
Продолжительность подачи огнетушащего вещества - 6 с
Заряжены огнетушащим порошком и закачаны газом (воздух, азот) до давления 16 атм.
Предназначены для тушения пожаров класса А, В, С или ВС в зависимости от типа применяемого порошка, а также электроустановок, находящихся под напряжением до 1000 В.
Огнетушители снабжены запорными устройствами, обеспечивающими свободное открытие и закрытие простым движением руки.
Манометр, установленный на головке огнетушителя и показывающий степень его работоспособности
Эксплуатируется при температуре от -40 до +50° С.
Перезарядка- один раз в пять лет.
Огнетушитель ОП-4 (стар. ГОСТ ОП-5, объем – 5 л., масса заряда – 4, кг.,

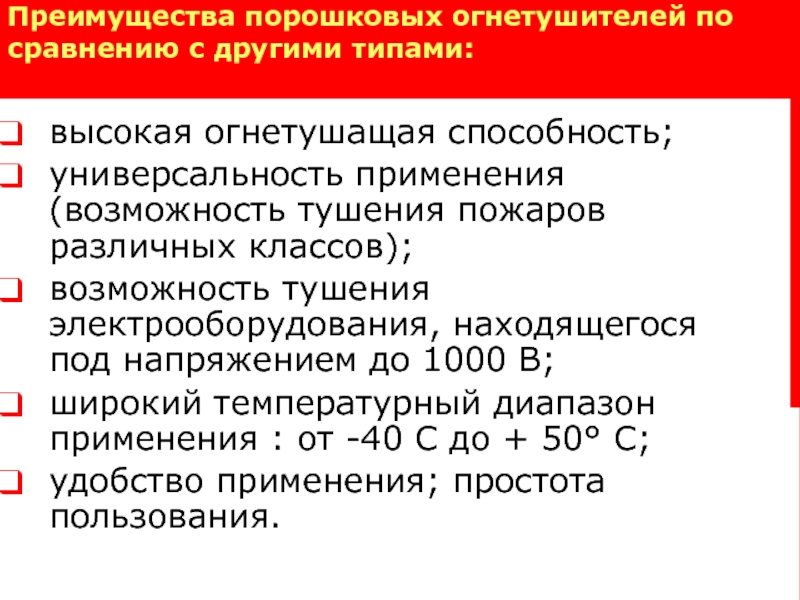

Слайд 12Преимущества порошковых огнетушителей по сравнению с другими типами:
высокая огнетушащая способность;


универсальность применения (возможность тушения пожаров различных классов);
возможность тушения электрооборудования,

находящегося под напряжением до 1000 В;
широкий температурный диапазон применения : от -40 С до + 50° С;
удобство применения; простота пользования.


Преимущества порошковых огнетушителей по сравнению с другими типами: высокая огнетушащая способность; универсальность применения (возможность тушения пожаров различных

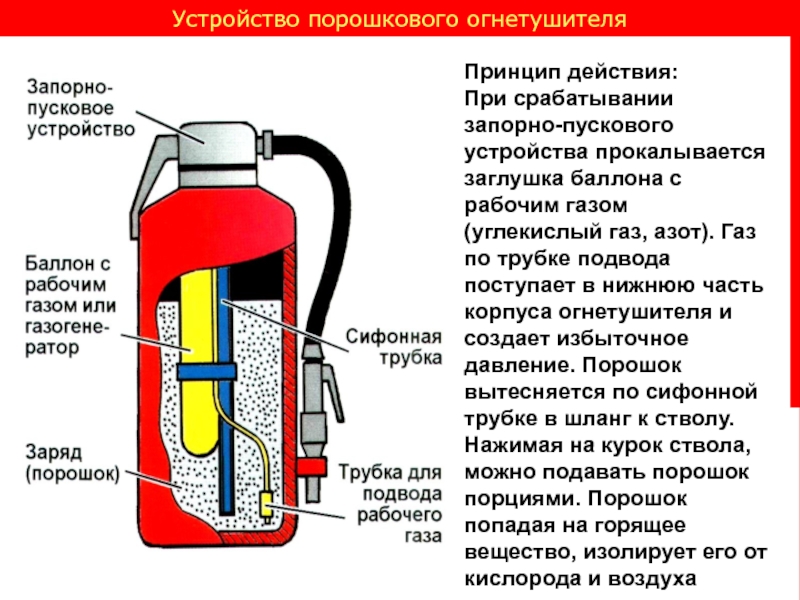

Слайд 13Принцип действия:
При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим

газом (углекислый газ, азот). Газ по трубке подвода поступает в

нижнюю часть корпуса огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке в шланг к стволу. Нажимая на курок ствола, можно подавать порошок порциями. Порошок попадая на горящее вещество, изолирует его от кислорода и воздуха

Устройство порошкового огнетушителя

Принцип действия:При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом (углекислый газ, азот). Газ по трубке

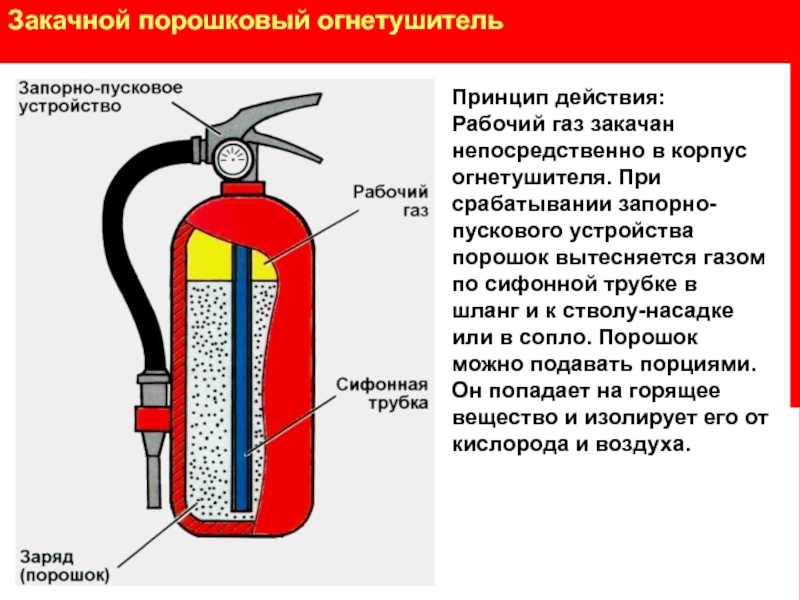

Слайд 14Закачной порошковый огнетушитель
Принцип действия:
Рабочий газ закачан непосредственно в корпус

огнетушителя. При срабатывании запорно-пускового устройства порошок вытесняется газом по сифонной

трубке в шланг и к стволу-насадке или в сопло. Порошок можно подавать порциями. Он попадает на горящее вещество и изолирует его от кислорода и воздуха.
Закачной порошковый огнетушитель Принцип действия:Рабочий газ закачан непосредственно в корпус огнетушителя. При срабатывании запорно-пускового устройства порошок вытесняется

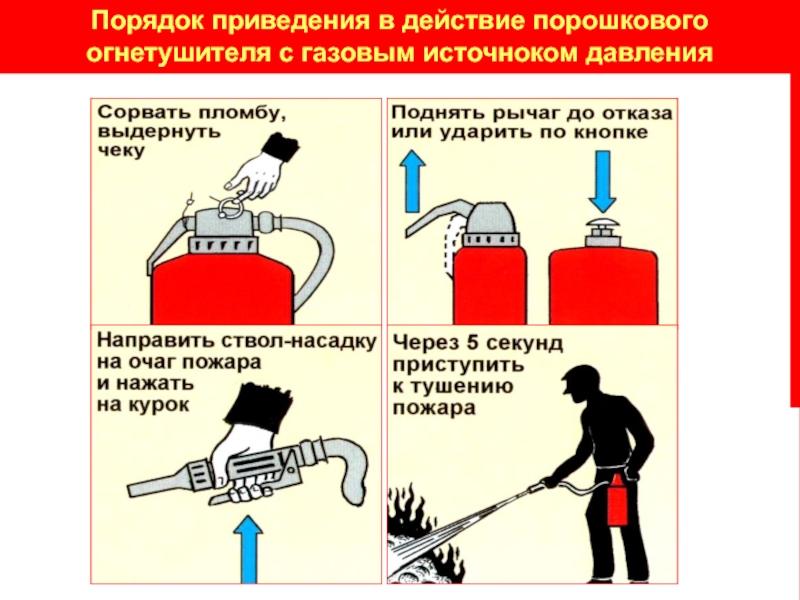

Слайд 15Порядок приведения в действие порошкового огнетушителя с газовым источноком давления

Порядок приведения в действие порошкового огнетушителя с газовым источноком давления

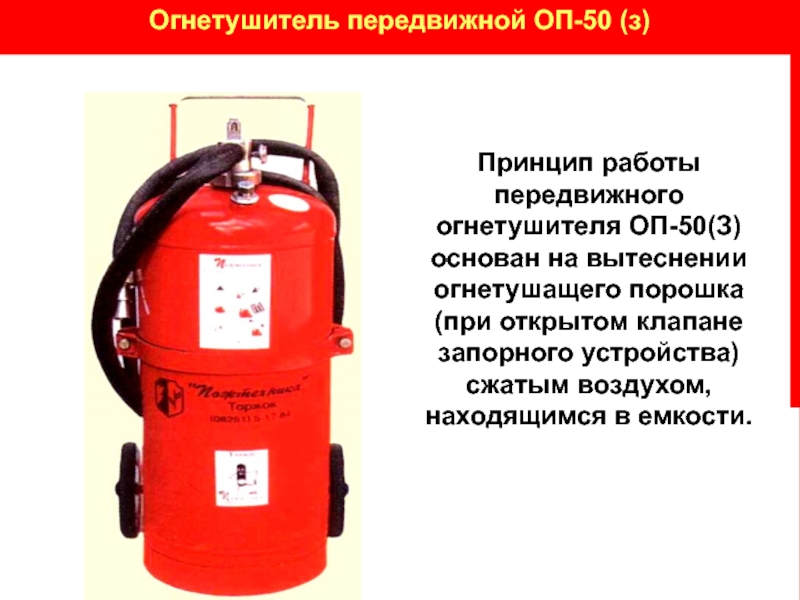

Слайд 16Огнетушитель передвижной ОП-50 (з)
Принцип работы передвижного огнетушителя ОП-50(З) основан на

вытеснении огнетушащего порошка (при открытом клапане запорного устройства) сжатым воздухом,

находящимся в емкости.
Огнетушитель передвижной ОП-50 (з)Принцип работы передвижного огнетушителя ОП-50(З) основан на вытеснении огнетушащего порошка (при открытом клапане запорного

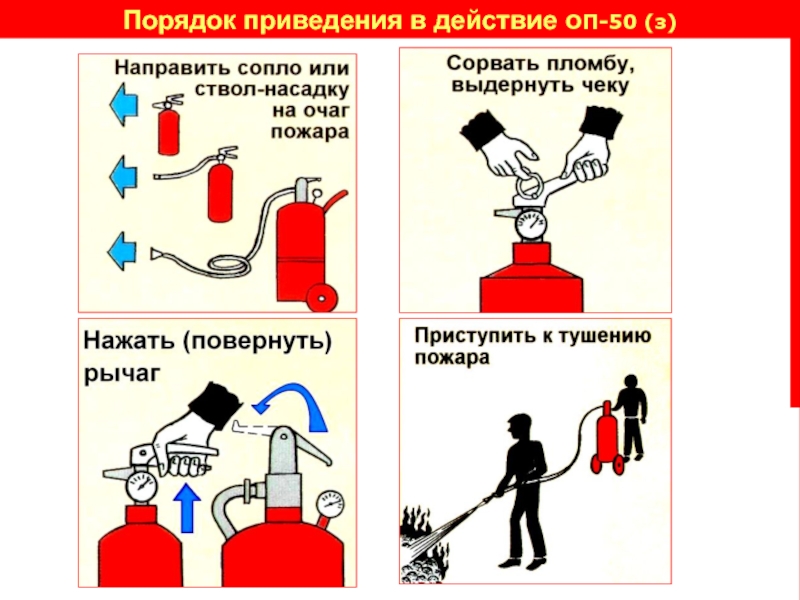

Слайд 17Порядок приведения в действие ОП-50 (з)

Порядок приведения в действие ОП-50 (з)

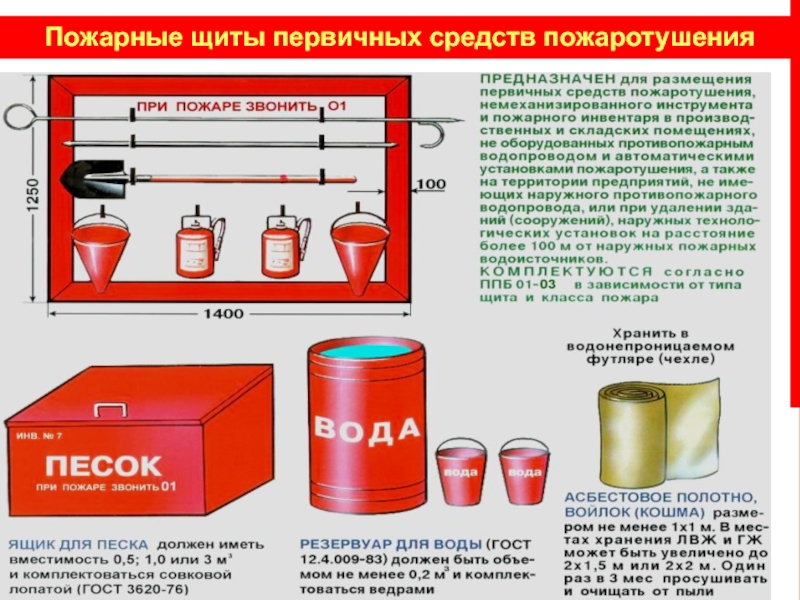

Слайд 18Пожарные щиты первичных средств пожаротушения

Пожарные щиты первичных средств пожаротушения

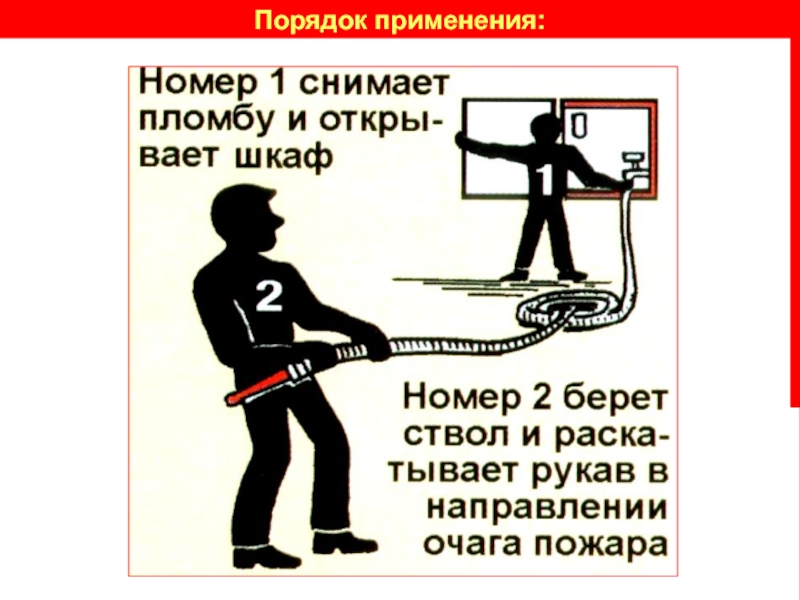

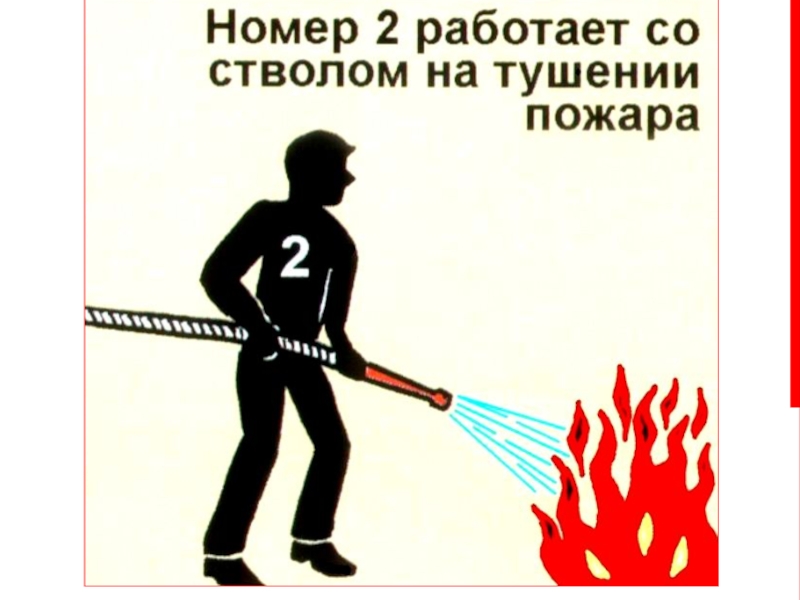

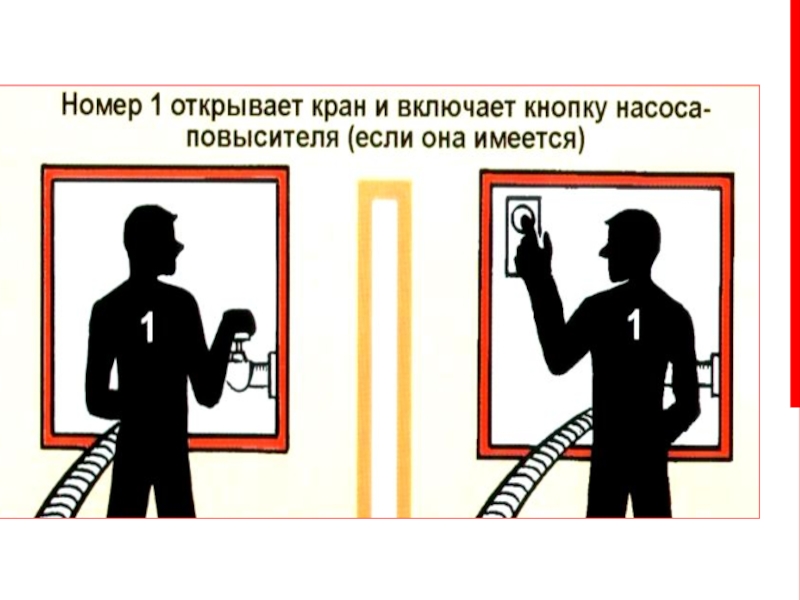

Слайд 20Порядок применения:

Порядок применения:

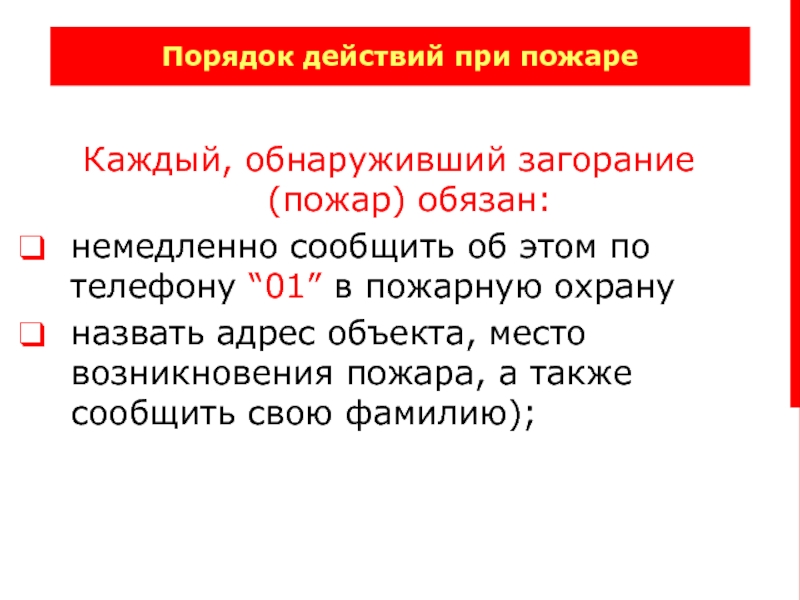

Слайд 23Порядок действий при пожаре

Каждый, обнаруживший загорание (пожар) обязан:
немедленно сообщить

об этом по телефону “01” в пожарную охрану
назвать адрес

объекта, место возникновения пожара, а также сообщить свою фамилию);

Порядок действий при пожаре Каждый, обнаруживший загорание (пожар) обязан:немедленно сообщить об этом по телефону “01” в пожарную

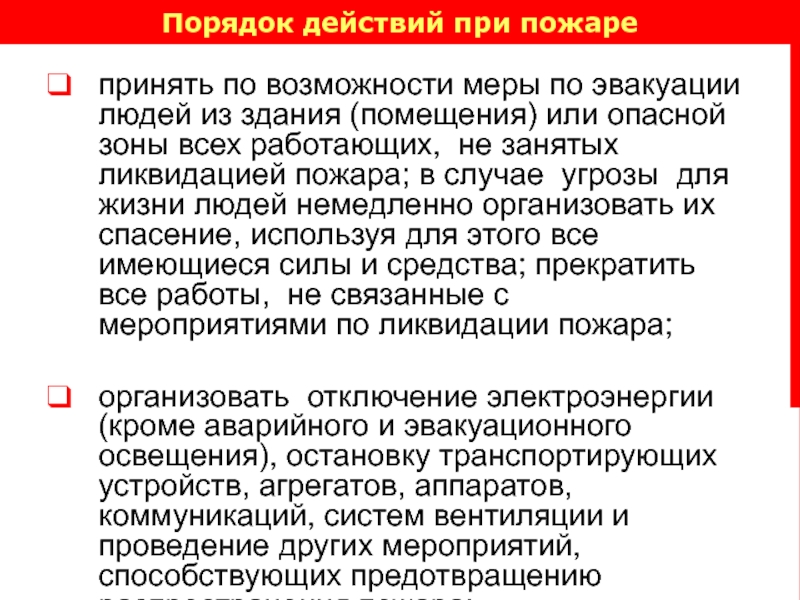

Слайд 24принять по возможности меры по эвакуации людей из здания (помещения)

или опасной зоны всех работающих, не занятых ликвидацией пожара; в

случае угрозы для жизни людей немедленно организовать их спасение, используя для этого все имеющиеся силы и средства; прекратить все работы, не связанные с мероприятиями по ликвидации пожара;

организовать отключение электроэнергии (кроме аварийного и эвакуационного освещения), остановку транспортирующих устройств, агрегатов, аппаратов, коммуникаций, систем вентиляции и проведение других мероприятий, способствующих предотвращению распространения пожара;

Порядок действий при пожаре

принять по возможности меры по эвакуации людей из здания (помещения) или опасной зоны всех работающих, не занятых

Слайд 25Порядок действий при пожаре
приступить к тушению пожара имеющимися на объекте,

участке или на рабочем месте средствами пожаротушения (огнетушитель, кошма пожарная,

внутренний пожарный кран и др.);
принять возможные меры к эвакуации имущества и сохранности материальных ценностей;
вызвать к месту пожара непосредственного руководителя объекта или другое должностное лицо, при необходимости вызвать медицинскую службу.
Порядок действий при пожареприступить к тушению пожара имеющимися на объекте, участке или на рабочем месте средствами пожаротушения

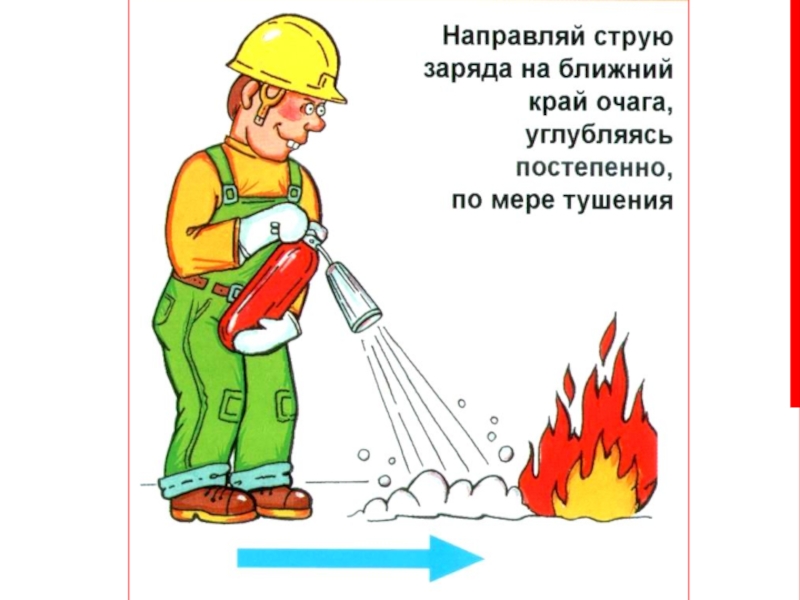

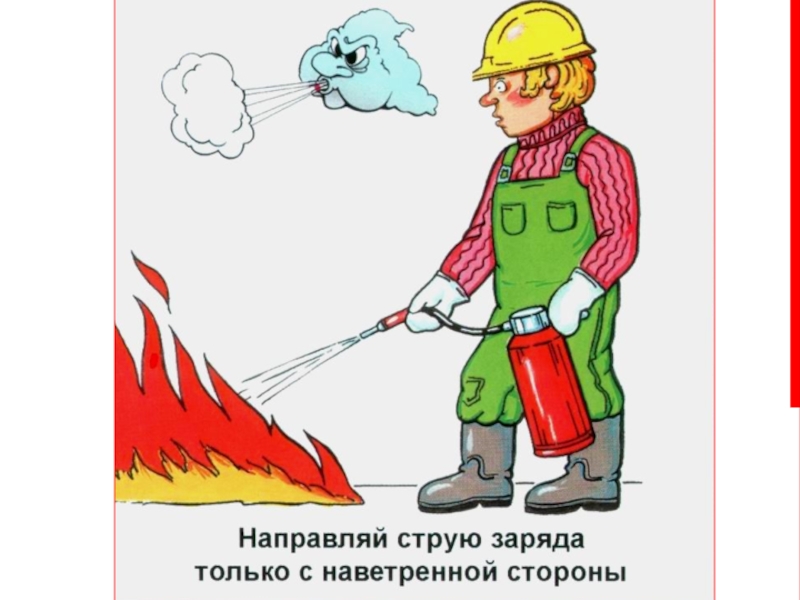

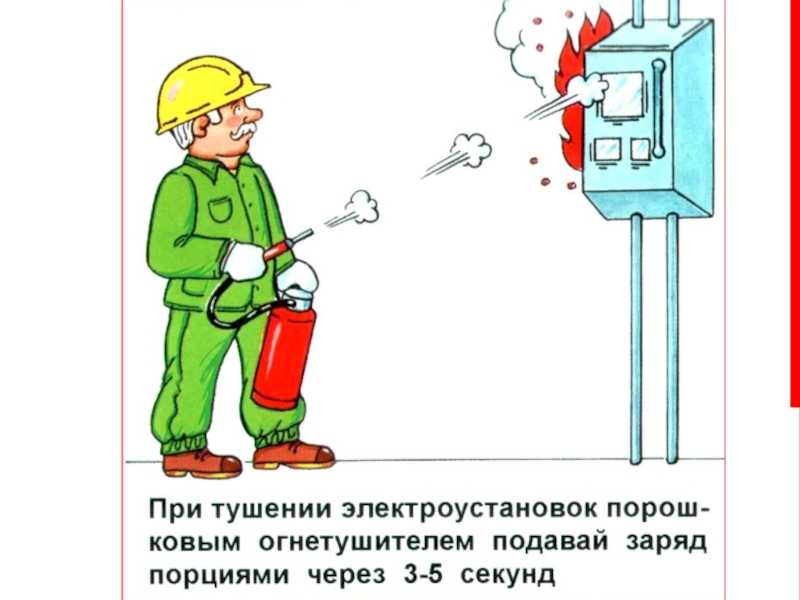

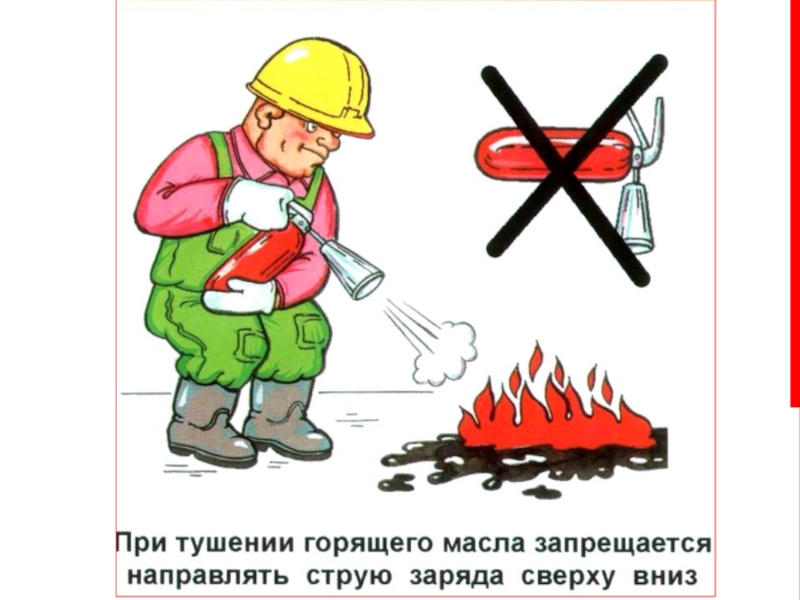

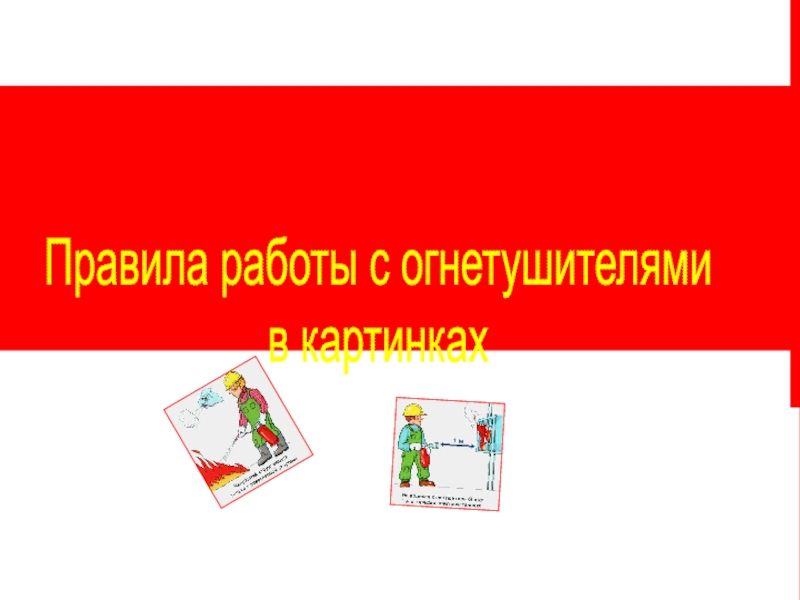

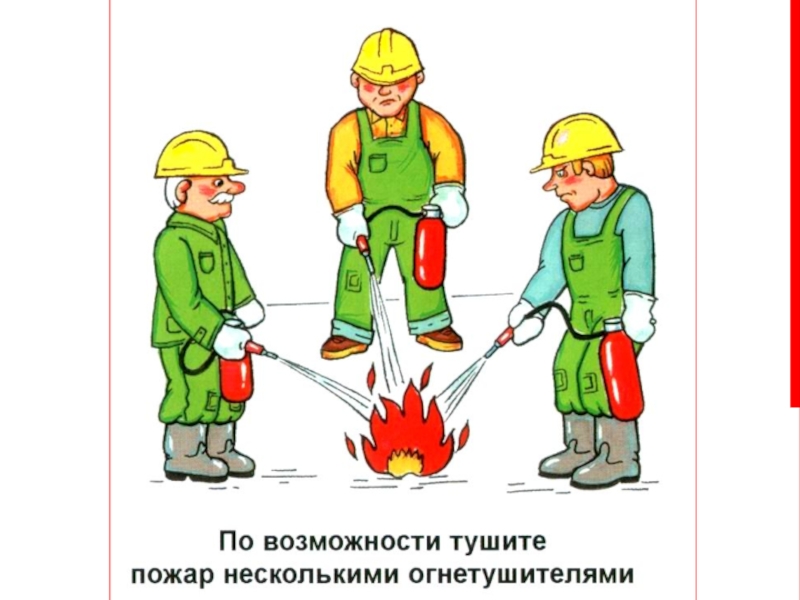

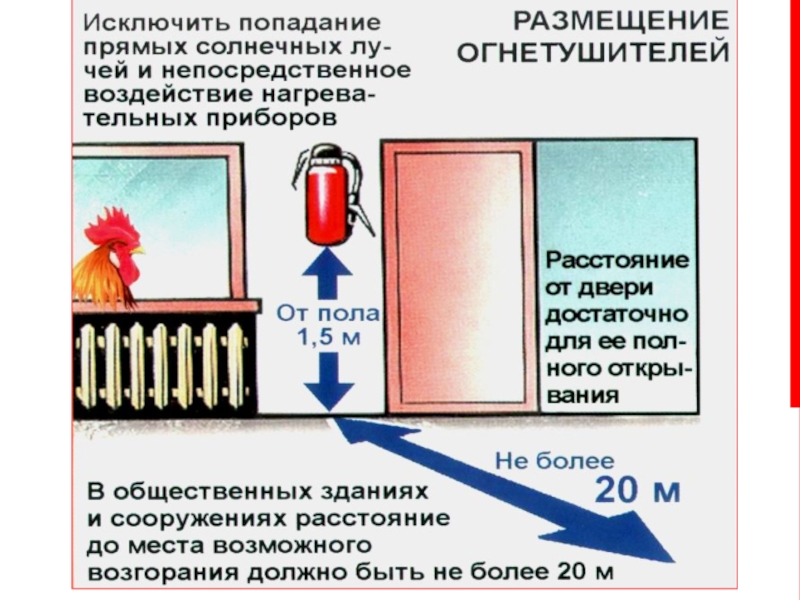

Слайд 26

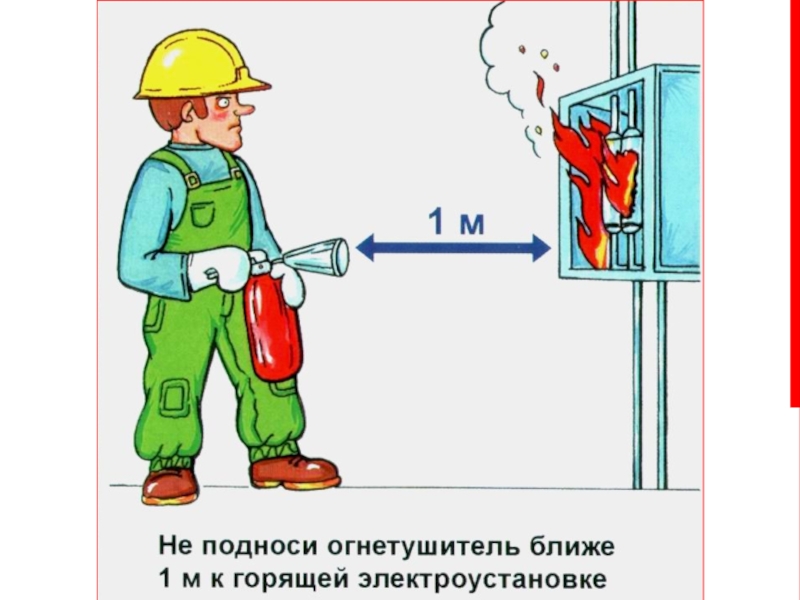

Правила работы с огнетушителями
в картинках

Правила работы с огнетушителямив картинках

Слайд 35Оформление и редактирование
презентации Кац НА учитель ОБЖ
МБОУ СОШ № 30

г. Тамбов

Оформление и редактированиепрезентации Кац НА учитель ОБЖМБОУ СОШ № 30 г. Тамбов
