"Плоскостная разметка"
Содержание
- 1. "Плоскостная разметка"
- 2. Слесарная операциязаконченная часть технологического процесса, выполняемая на
- 3. Слесарные операции подразделяются на
- 4. Стальная продукция Сертификат качества оформляется предприятием-изготовителем и
- 5. Плоский прокатжестьрулонная стальлистоваятолщ. до 4 ммлистоваятолщ.›4 ммпрофнастил Листы просеченно-вытяжныеЛисты перфориро-ванныеЛисты рифленые
- 6. Сортовой прокатшары помольные катанкакругквадратшестигранникполоса плоского сеченияарматура
- 7. Фасонный прокатугловой прокат равнополочныйугловой прокат неравнополочныйшвеллербалка двутавроваярельсыС- образные профилиспециальные профили
- 8. Сортамент стальных фасонных профилей высокой точности
- 9. Трубный прокаткруглыйквадратныйпрямоугольныйшестигранныйовальныйтреугольныйспециальные профили
- 10. Цель разметки: — обозначить на заготовке места

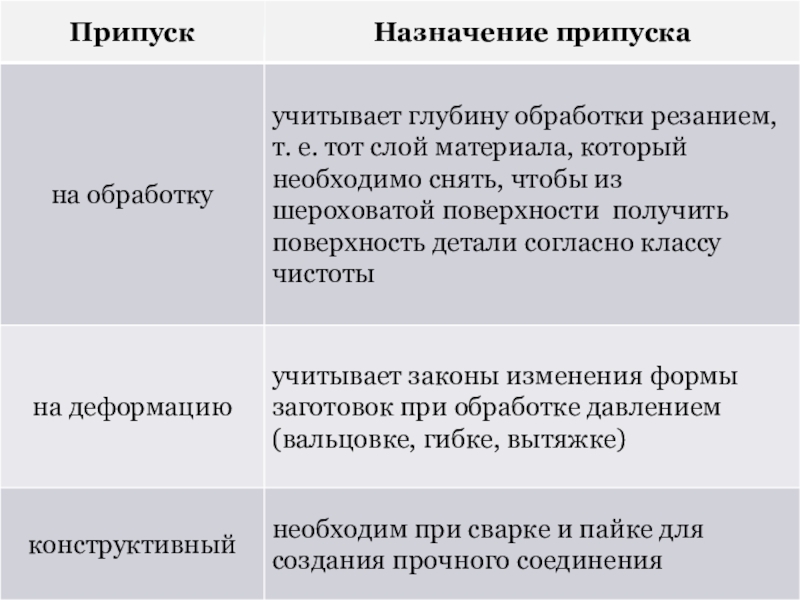

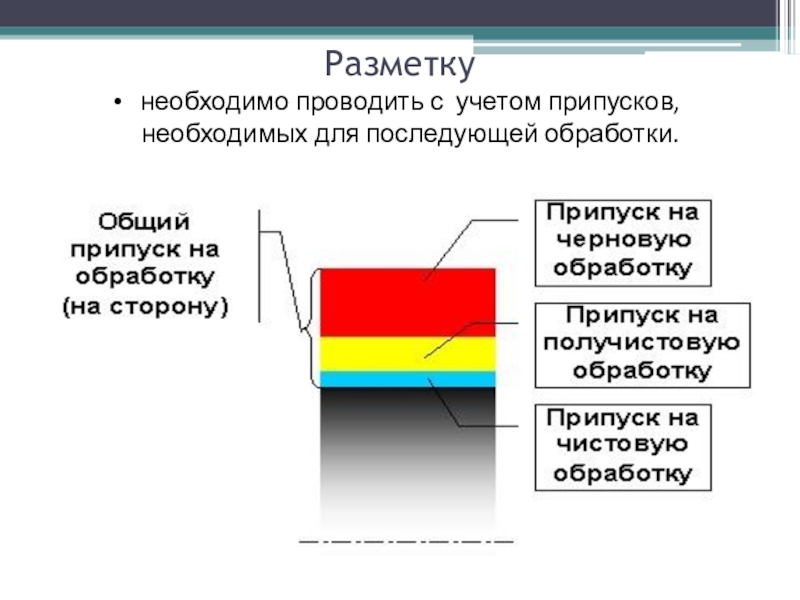

- 11. Разметку необходимо проводить с учетом припусков, необходимых для последующей обработки.
- 12. Слайд 12
- 13. Требования к разметкеОт качества разметки зависит точность
- 14. Места обработки указываются разметочными рисками, т. е. линиями, нанесенными на поверхность заготовки
- 15. В крупносерийном производствеВместо разметки используют специальные приспособления — кондукторы, упоры и т. п.

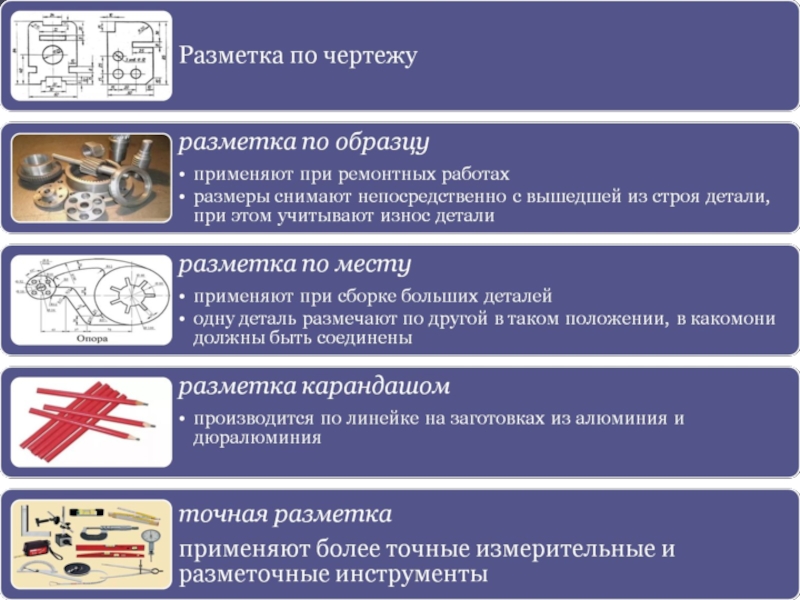

- 16. Виды разметкиПлоскостнаяПространственнаяприменяют при обработке листового материала и
- 17. Слайд 17
- 18. Копирование (наметка) - нанесение на заготовку формы

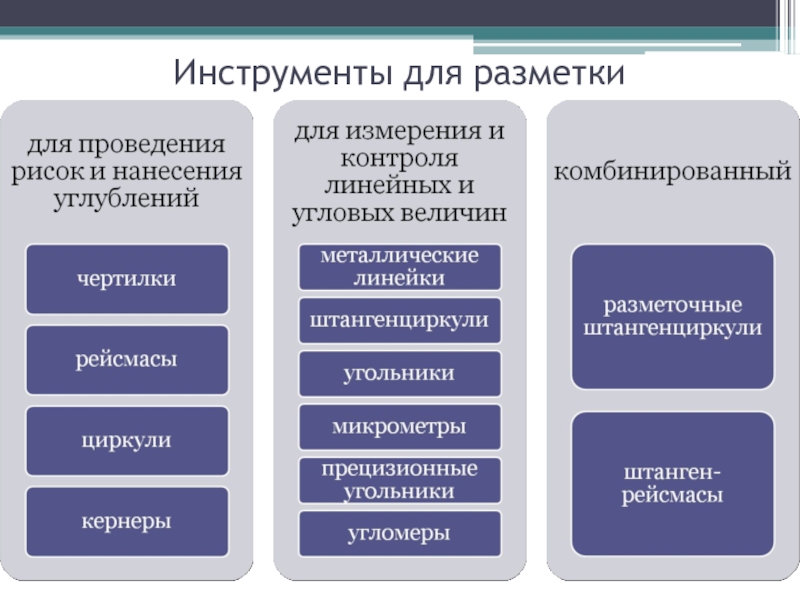

- 19. Инструменты для разметки
- 20. Чертилкислужат для нанесения рисок на поверхности заготовок
- 21. Чертилки (иглы) служат для нанесения линий (рисок)
- 22. Разметочные циркули служат для проведения окружностей и
- 23. Кронциркуль циркуль с изогнутыми ножками для измерения объёмных предметов;циркуль для черчения очень маленьких окружностей.
- 24. Кернерслесарный инструмент, применяющийся для нанесения углублений (кернов) на предварительно размеченных линиях (рисках)
- 25. Кернер стальной круглый стержень, изготовленный из легированной
- 26. Острие кернера затачивают на шлифовальном круге под
- 27. Заточка кернера или чертилки1. Надевают защитные очки
- 28. Чертилки являются наиболее __________ инструментом для нанесения __________ детали
- 29. Для того чтобы разметочные риски были четко
- 30. Разметочные циркули Разметочные циркули применяют для нанесения дуг ___________ и деления ___________ и углов на ___________ части.
- 31. Рейсмас. Штангенрейсмас инструмент для пространственной разметки;служит для
- 32. Рейсмас
- 33. Рейсмас используют для __________ рисок на ___________ плоскости ___________Рейсмас является
- 34. Угольникиспользуют для нанесения линий, построения углов и их проверки.

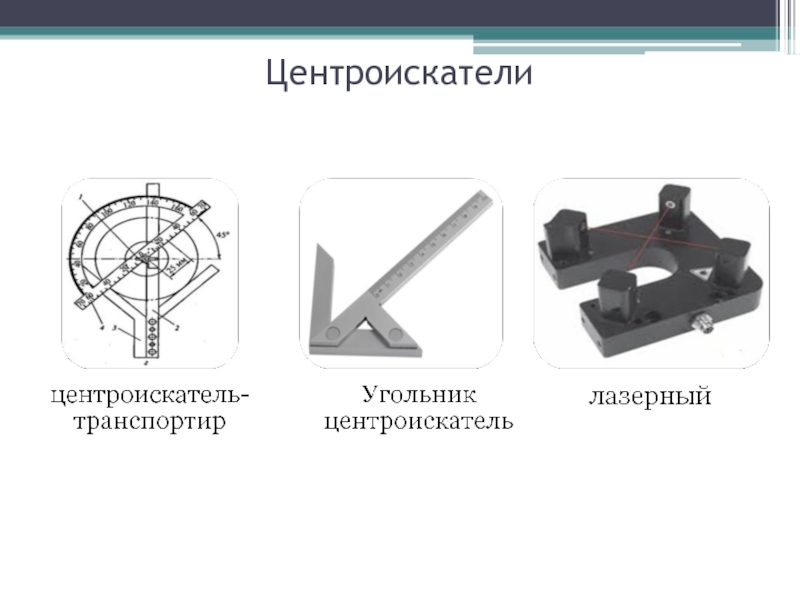

- 35. Центроискатели
- 36. УгольникиУгольник – несложное ___________ , применяемое при разметке ___________ углов.При
- 37. Разметочные приспособления: Установочные угольники: а - жесткий, б - регулируемыйа - угольник, б - кубик
- 38. Разметочный штангенциркуль
- 39. Разметочный штангенциркуль служит для измерения размеров
- 40. Слайд 40

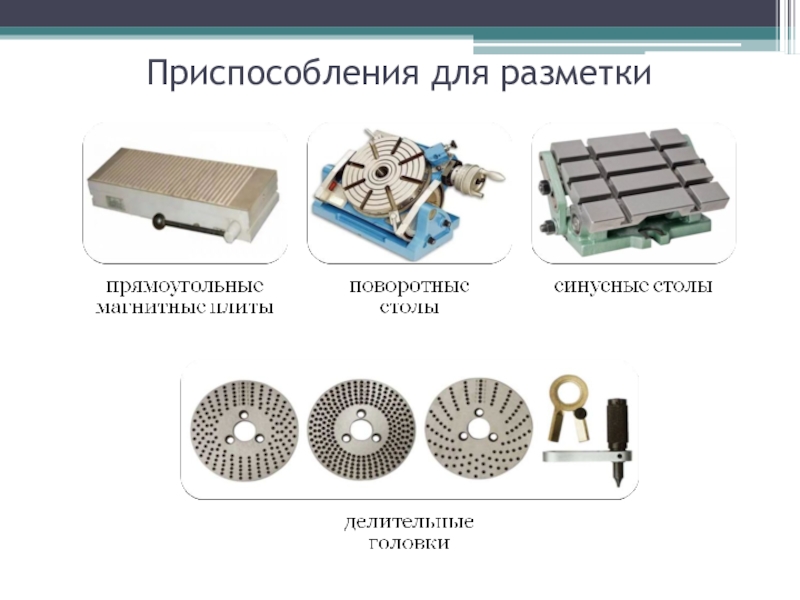

- 41. Приспособления для разметки
- 42. Призмы разметочныеПризматические подкладки ___________ при установке заготовок ________формы
- 43. Приспособления для разметки
- 44. Разметочная плита отливка из серого чугуна в
- 45. Размер плиты выбирают так, чтобы ее ширина
- 46. Разметочная плитаНа разметочной плите ___________ подлежащие разметке __________ и

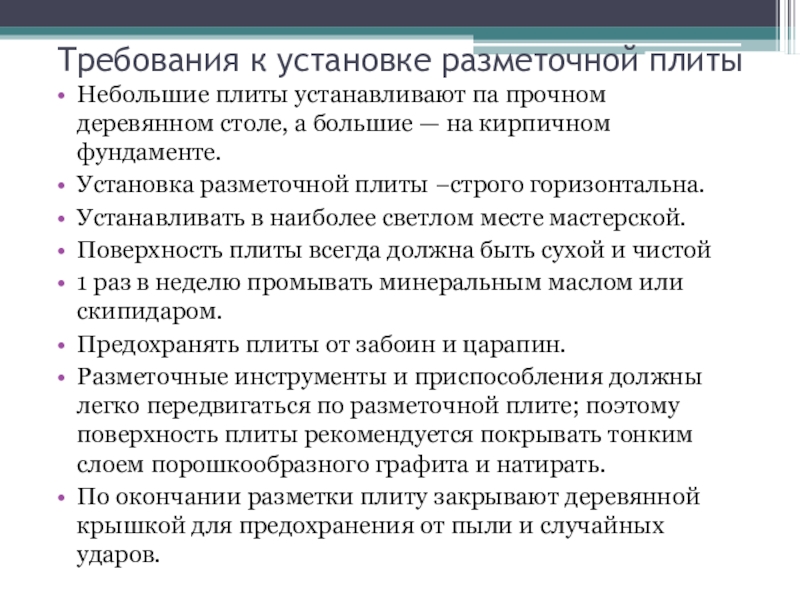

- 47. Требования к установке разметочной плитыНебольшие плиты устанавливают

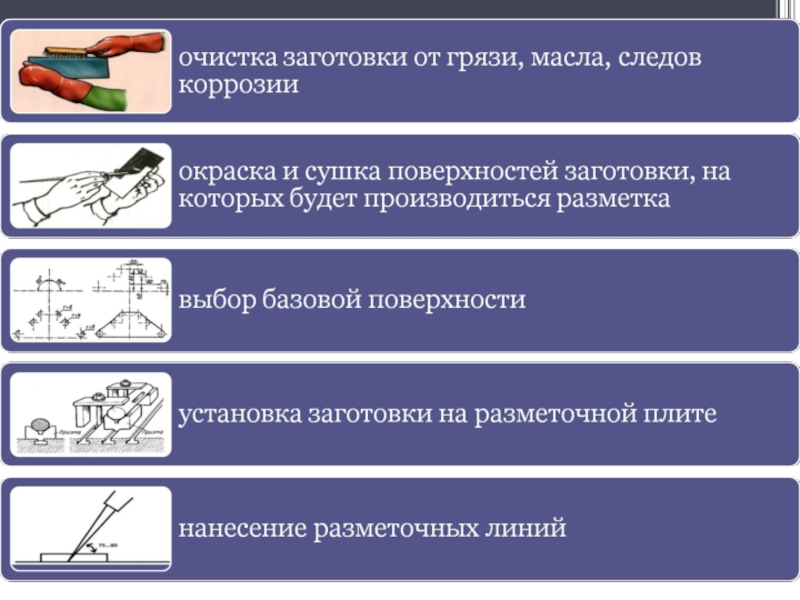

- 48. Последовательность работ при разметке
- 49. Слайд 49

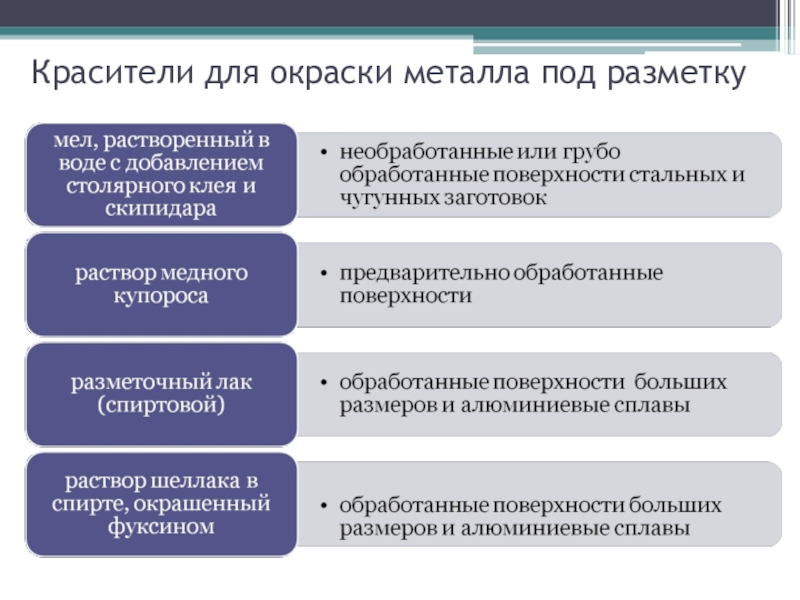

- 50. Красители для окраски металла под разметку

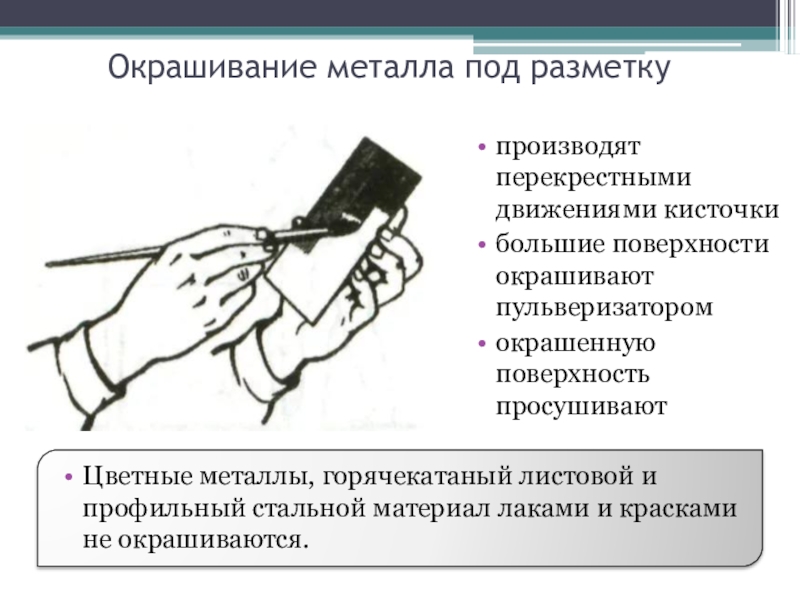

- 51. Окрашивание металла под разметкупроизводят перекрестными движениями кисточки
- 52. Разметка листового материалаЗаготовка, полученная из листового материала,

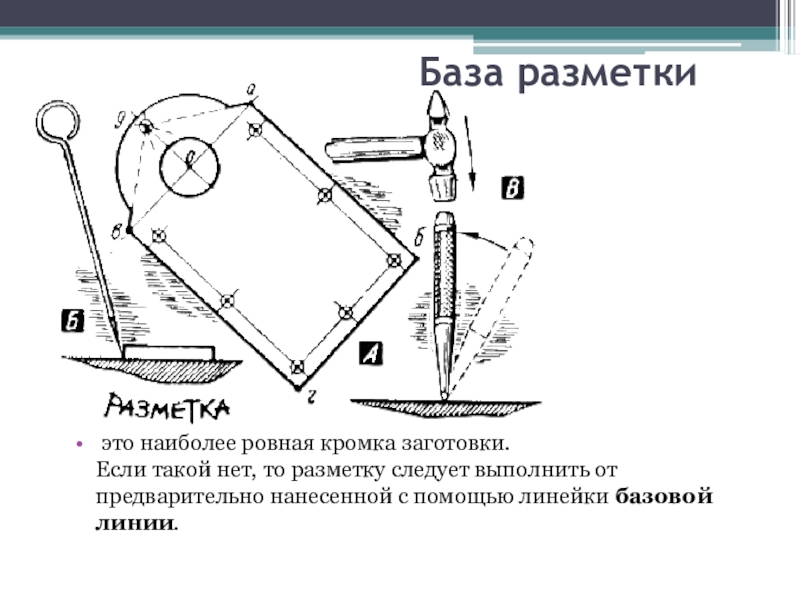

- 53. База разметки это наиболее ровная кромка заготовки. Если
- 54. Правила выбора базы:Все размеры наносят от одной поверхности или от одной линии принятой за базу

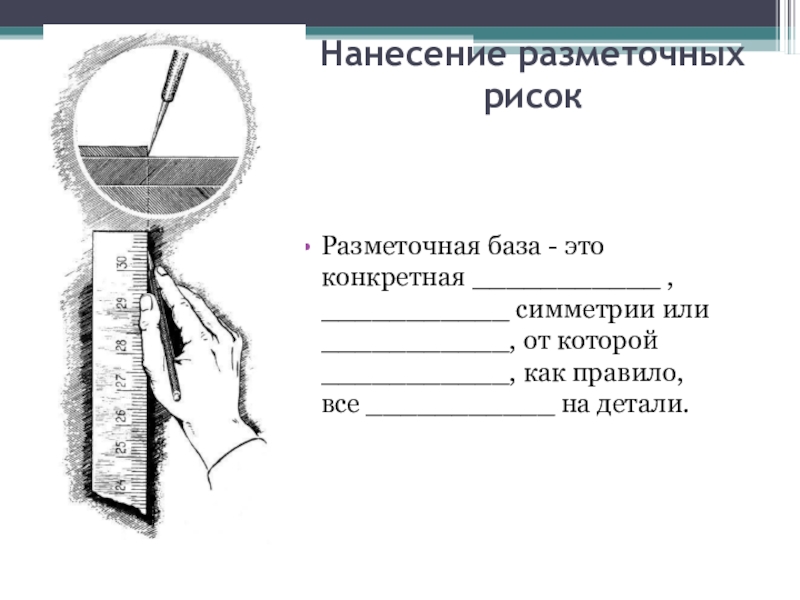

- 55. Нанесение разметочных рисокРазметочная база - это конкретная

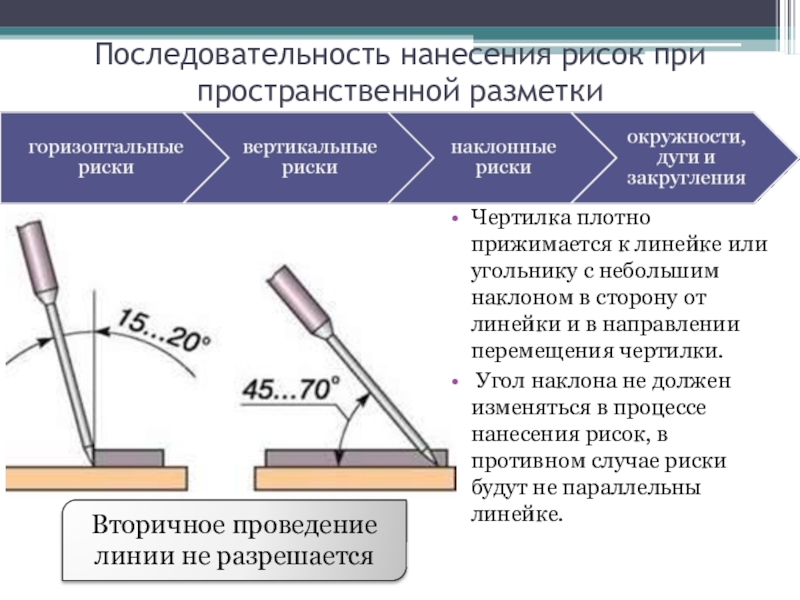

- 56. Последовательность нанесения рисок при пространственной разметкиЧертилка плотно
- 57. Слайд 57

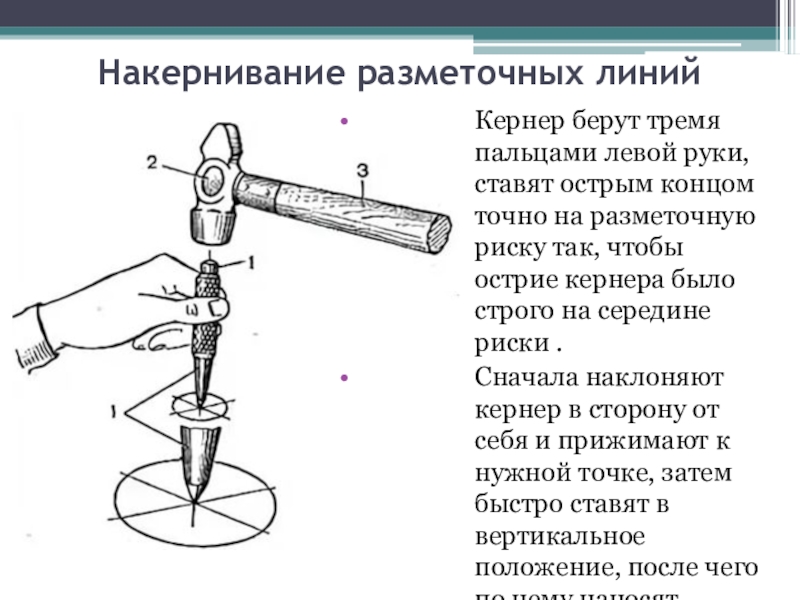

- 58. Накернивание разметочных линийКернер берут тремя пальцами левой

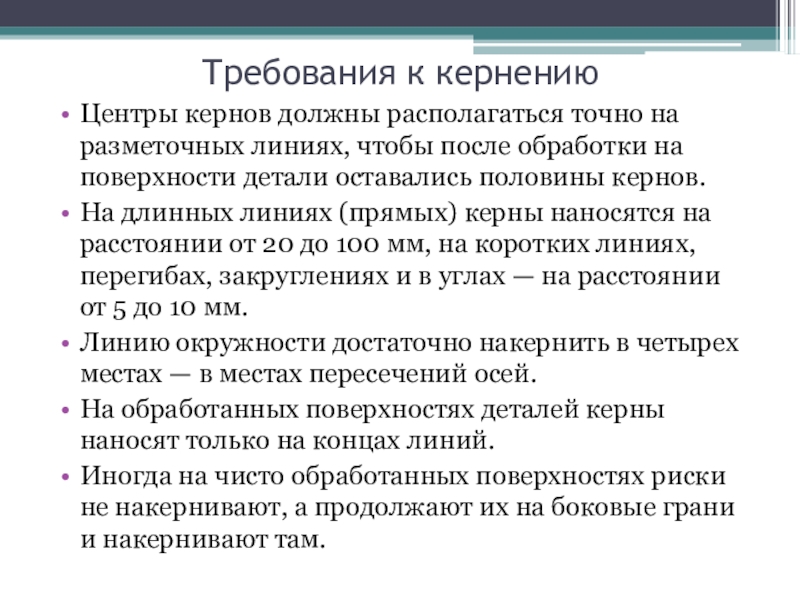

- 59. Требования к кернению Центры кернов должны располагаться
- 60. Приемы керненияНакерниванием называется операция нанесения мелких ___________ -углублений на ___________детали.
- 61. Слайд 61
- 62. Раскрой листовСпособ расположения заготовок деталей на материале.

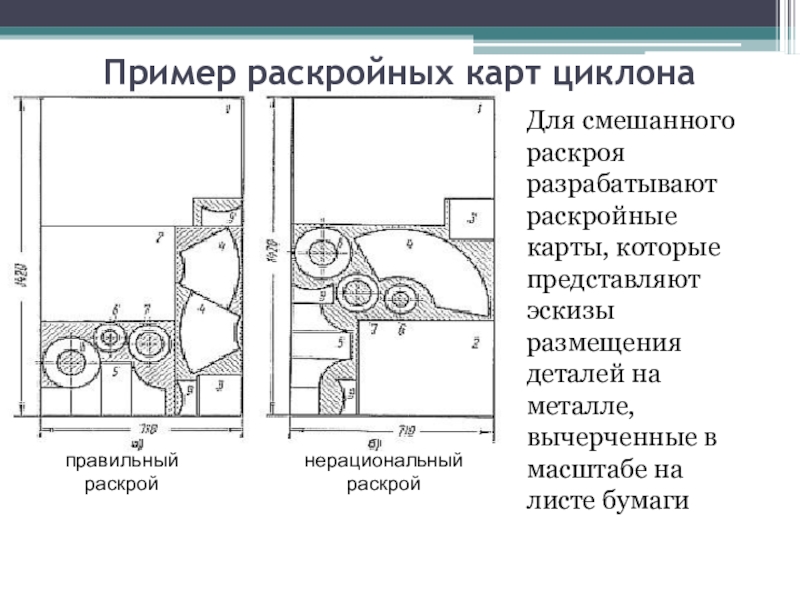

- 63. Пример раскройных карт циклонаправильный раскройДля смешанного раскроя
- 64. Разметка по шаблонуШаблоны изготавливаются из листового цинка
- 65. Дефекты при разметкенесоответствие размеров размеченной заготовки данным

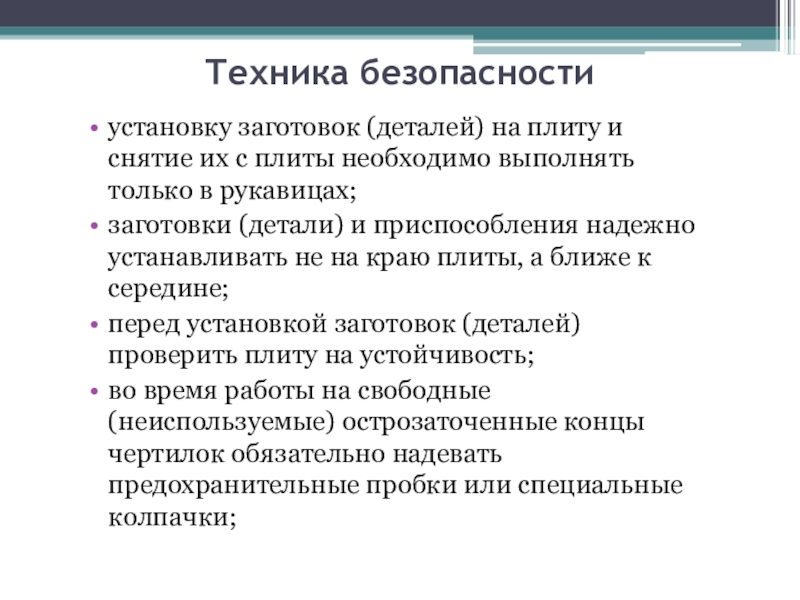

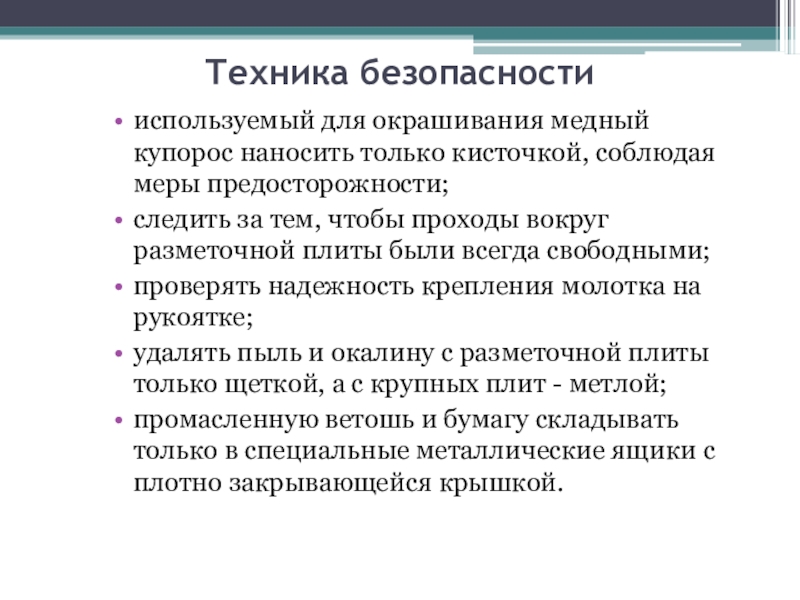

- 66. Техника безопасностиустановку заготовок (деталей) на плиту и
- 67. Техника безопасностииспользуемый для окрашивания медный купорос наносить

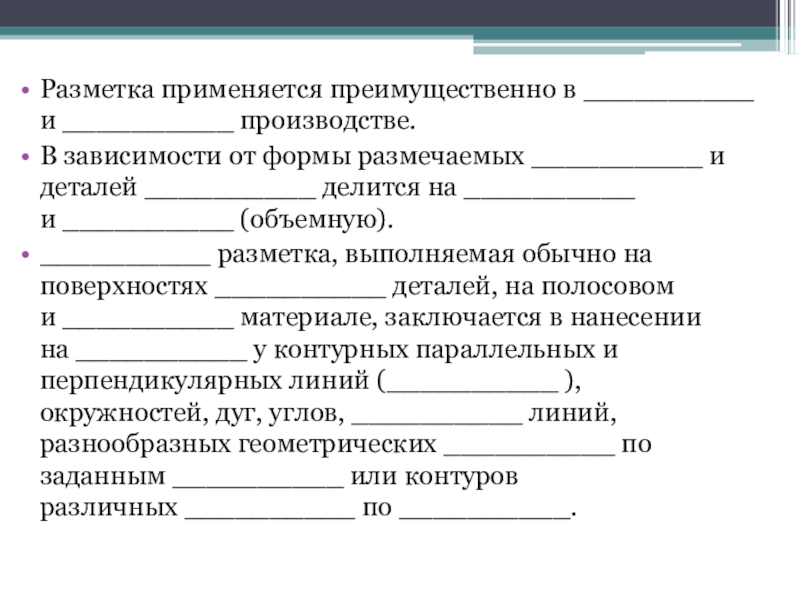

- 68. Разметка применяется преимущественно в __________ и __________ производстве.В

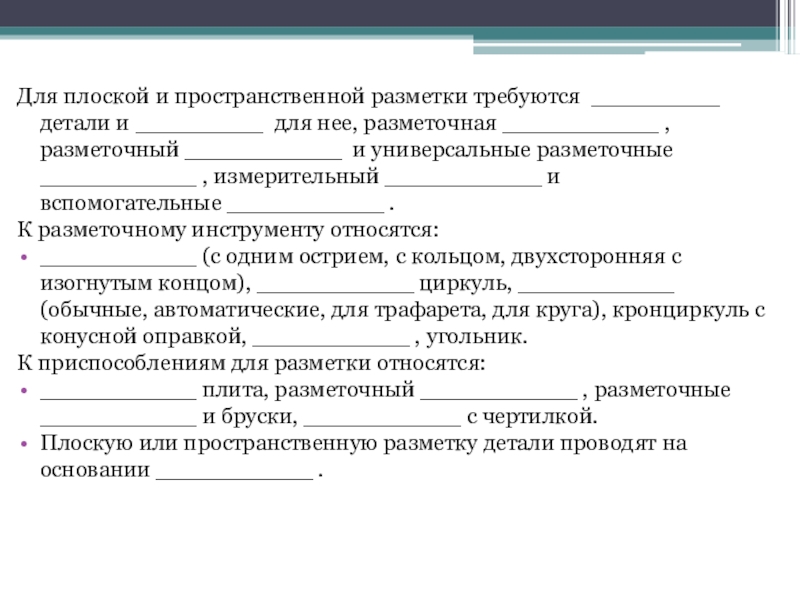

- 69. Для плоской и пространственной разметки требуются _________

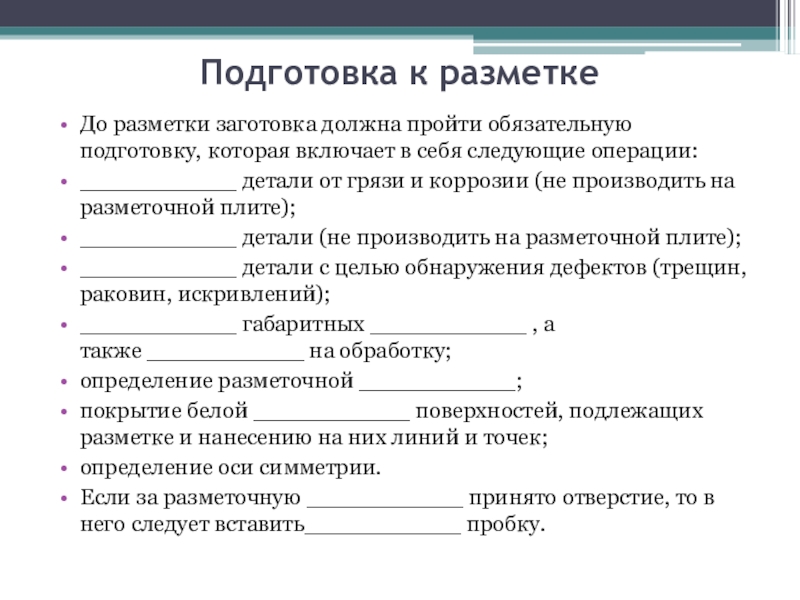

- 70. Подготовка к разметкеДо разметки заготовка должна пройти

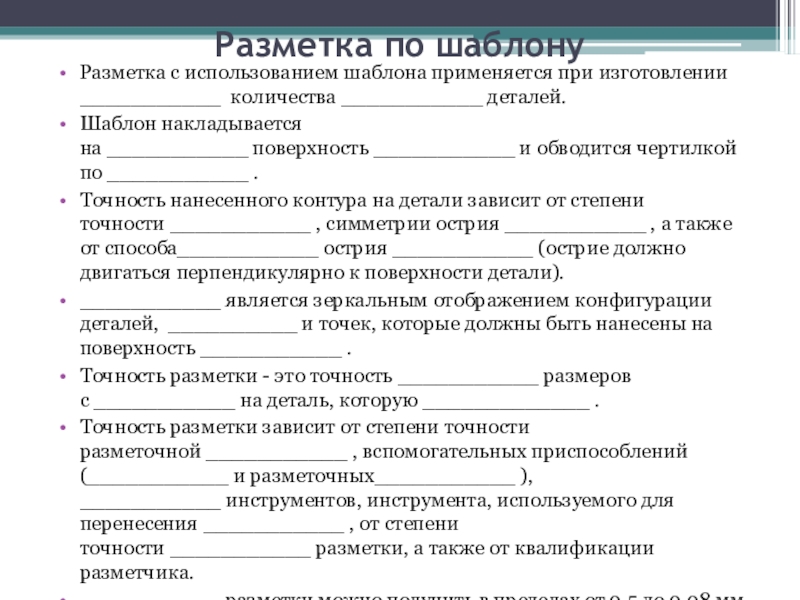

- 71. Разметка по шаблону Разметка с использованием шаблона применяется
- 72. Скачать презентанцию
Слесарная операциязаконченная часть технологического процесса, выполняемая на одном рабочем месте. Весь процесс обработки состоит из отдельных строго определенных операций и выполняемых в заданной последовательности.
Слайды и текст этой презентации
Слайд 2Слесарная операция
законченная часть технологического процесса, выполняемая на одном рабочем месте.
Слайд 4Стальная продукция

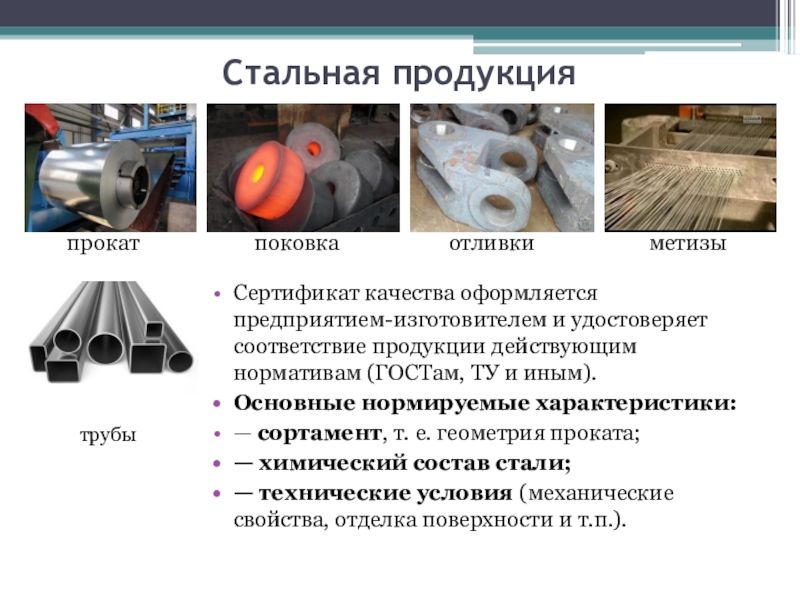

Сертификат качества оформляется предприятием-изготовителем и удостоверяет соответствие продукции
действующим нормативам (ГОСТам, ТУ и иным).
Основные нормируемые характеристики:
— сортамент, т.
е. геометрия проката;— химический состав стали;
— технические условия (механические свойства, отделка поверхности и т.п.).
трубы
поковка
метизы
отливки
прокат
Слайд 5Плоский прокат
жесть
рулонная сталь
листовая
толщ. до 4 мм
листовая
толщ.›4 мм
профнастил
Листы просеченно-вытяжные
Листы перфориро-ванные
Листы рифленые

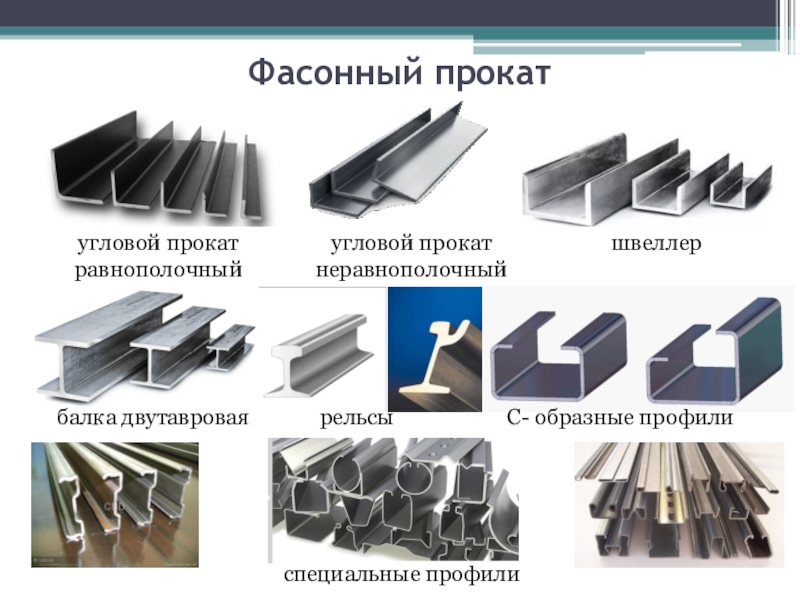

Слайд 7Фасонный прокат
угловой прокат равнополочный
угловой прокат неравнополочный
швеллер
балка двутавровая
рельсы
С- образные профили
специальные профили
Слайд 9Трубный прокат
круглый
квадратный
прямоугольный
шестигранный
овальный
треугольный
специальные профили
Слайд 10Цель разметки:
— обозначить на заготовке места и границы обработки;
—
проверка размеров заготовки и ее пригодности для изготовления данной детали.
Разметка
процесс перенесения формы и размеров детали или ее части с чертежа на заготовку;
точность, достигаемая при обычных методах разметки, составляет примерно 0,25 -0,5 мм.

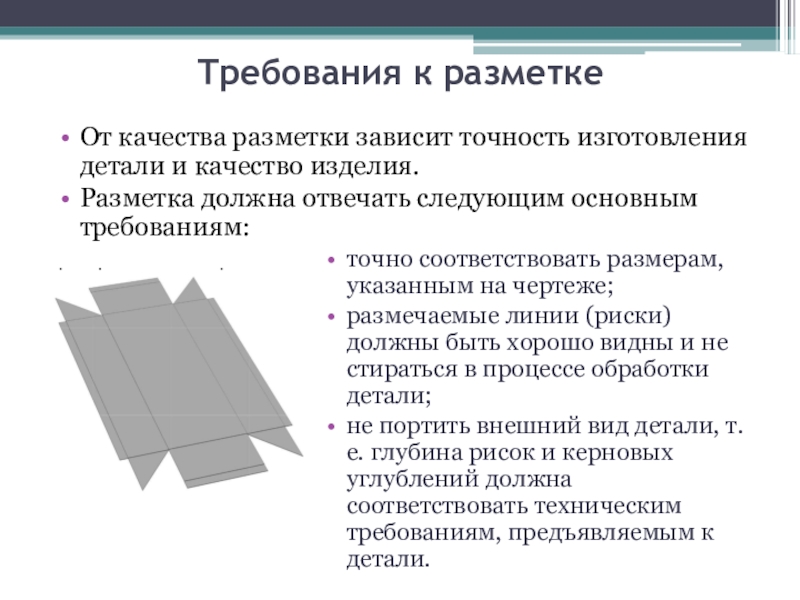

Слайд 13Требования к разметке
От качества разметки зависит точность изготовления детали и
качество изделия.
Разметка должна отвечать следующим основным требованиям:
точно соответствовать размерам,
указанным на чертеже; размечаемые линии (риски) должны быть хорошо видны и не стираться в процессе обработки детали;
не портить внешний вид детали, т. е. глубина рисок и керновых углублений должна соответствовать техническим требованиям, предъявляемым к детали.

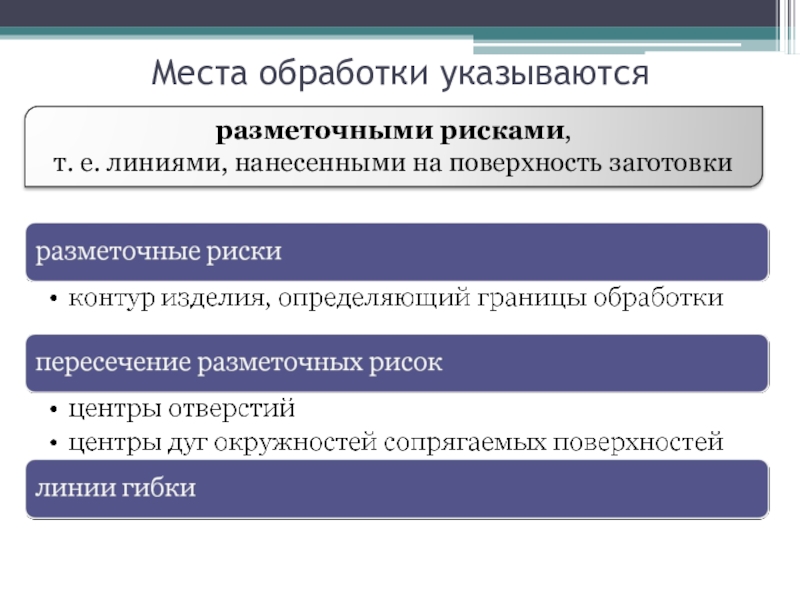

Слайд 14Места обработки указываются
разметочными рисками,
т. е. линиями, нанесенными на
поверхность заготовки

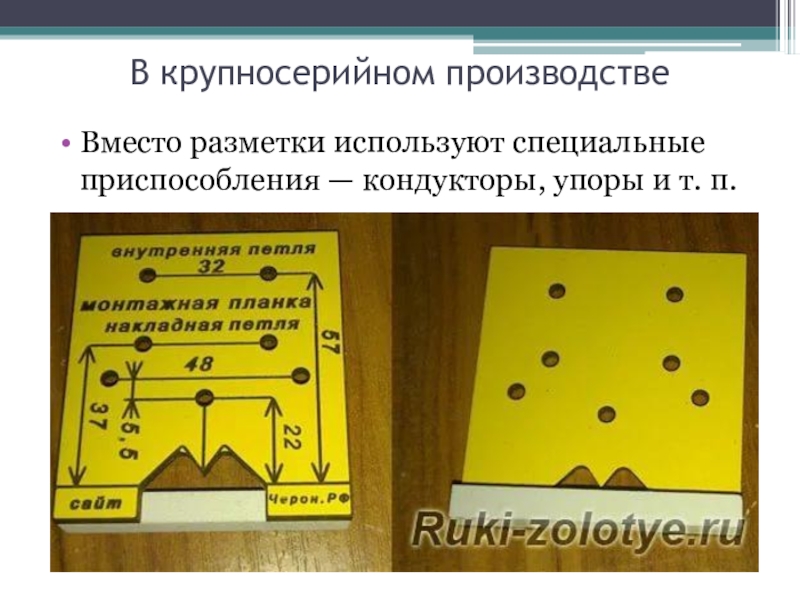

Слайд 15В крупносерийном производстве
Вместо разметки используют специальные приспособления — кондукторы, упоры
и т. п.

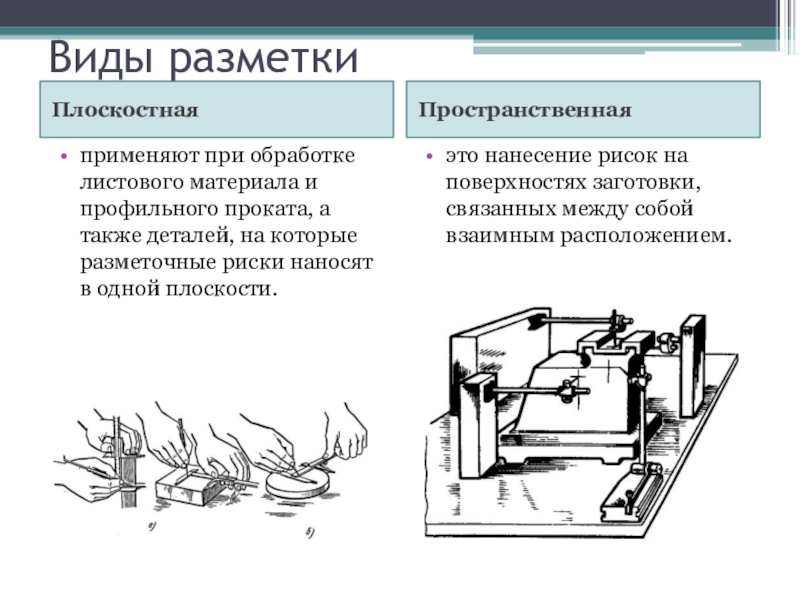

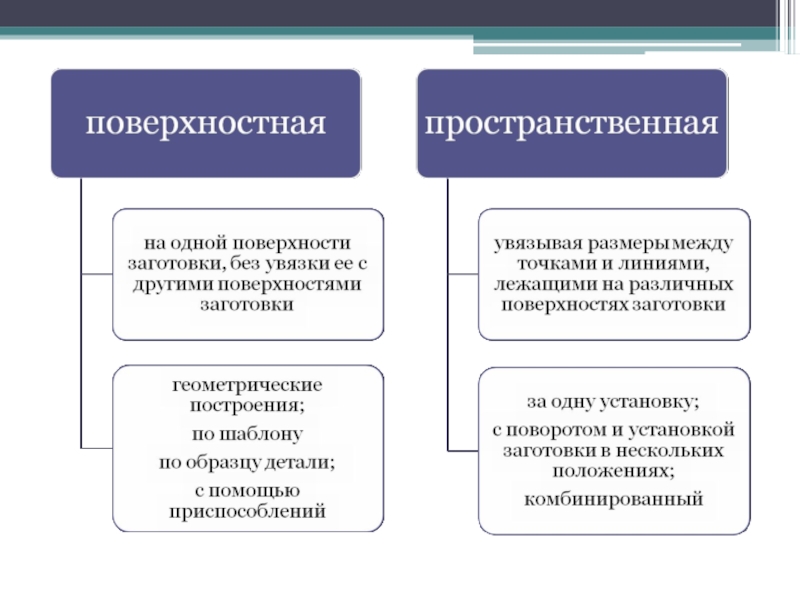

Слайд 16Виды разметки
Плоскостная
Пространственная
применяют при обработке листового материала и профильного проката, а
также деталей, на которые разметочные риски наносят в одной плоскости.
это
нанесение рисок на поверхностях заготовки, связанных между собой взаимным расположением.

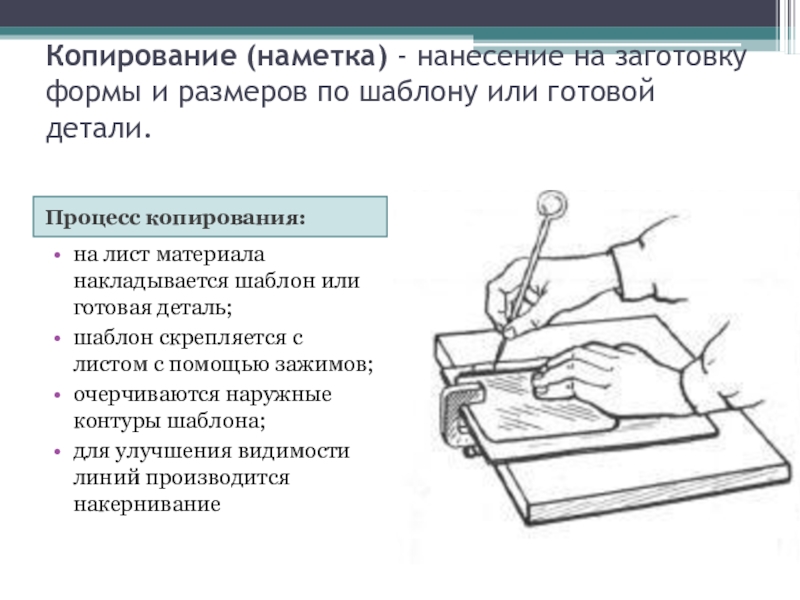

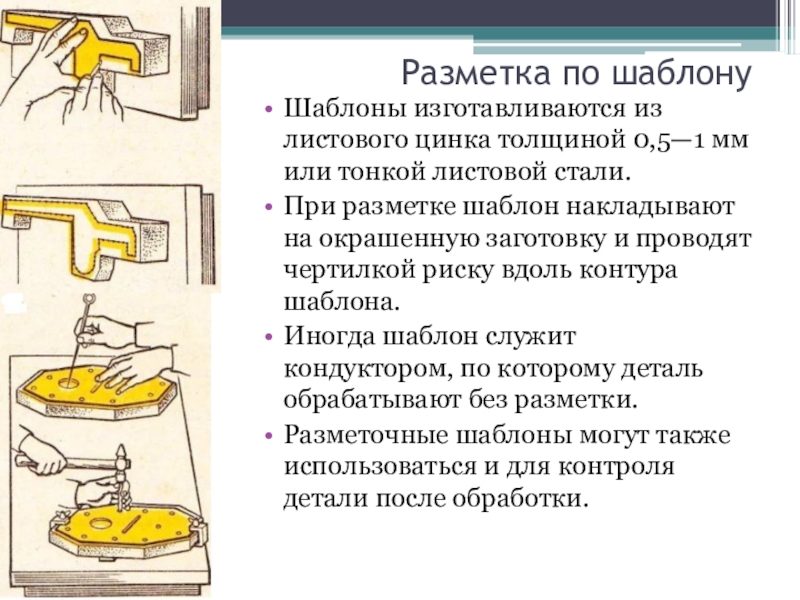

Слайд 18Копирование (наметка) - нанесение на заготовку формы и размеров по
шаблону или готовой детали.
Процесс копирования:
Разметка по щаблону
на лист материала накладывается
шаблон или готовая деталь;шаблон скрепляется с листом с помощью зажимов;
очерчиваются наружные контуры шаблона;
для улучшения видимости линий производится накернивание

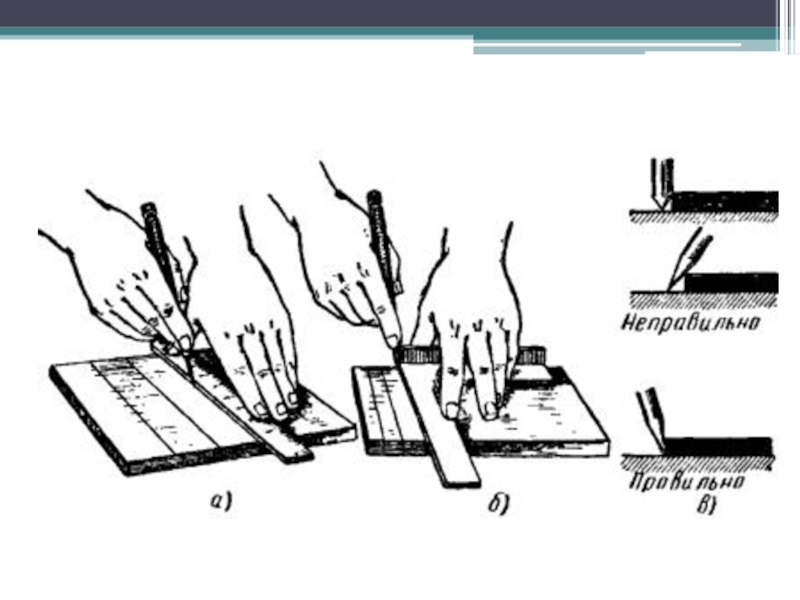

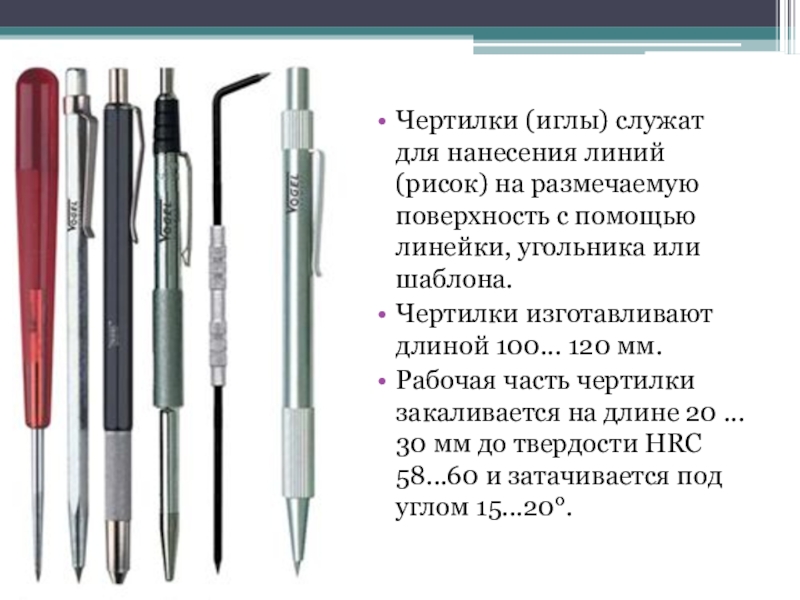

Слайд 21Чертилки (иглы) служат для нанесения линий (рисок) на размечаемую поверхность
с помощью линейки, угольника или шаблона.
Чертилки изготавливают длиной 100... 120
мм.Рабочая часть чертилки закаливается на длине 20 ... 30 мм до твердости HRC 58...60 и затачивается под углом 15...20°.
Слайд 22Разметочные циркули
служат для проведения окружностей и деления их на
части, перенесения линейных размеров и т. п
Слайд 23Кронциркуль
циркуль с изогнутыми ножками для измерения объёмных предметов;
циркуль для
черчения очень маленьких окружностей.
Слайд 24Кернер
слесарный инструмент, применяющийся для нанесения углублений (кернов) на предварительно размеченных
линиях (рисках)
Слайд 25Кернер
стальной круглый стержень, изготовленный из легированной (7ХФ, 8ХФ) или
углеродистой (У7А, У8А) стали.
Головку кернера, по которой наносят удары
молотком, делают скругленной или с фаской и тоже закаливают.Средняя часть кернера обычно имеет рифление (накатку) для удобства работы им.

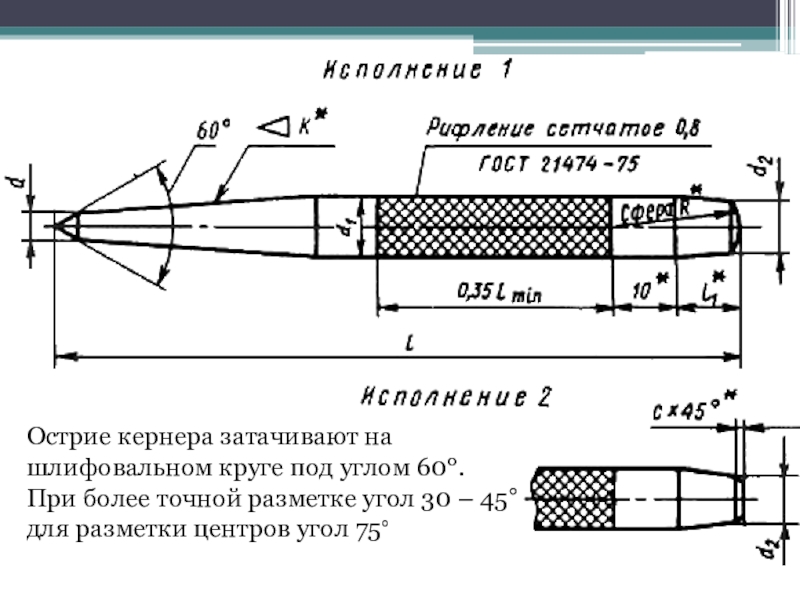

Слайд 26Острие кернера затачивают на шлифовальном круге под углом 60°.
При
более точной разметке угол 30 – 45°
для разметки центров угол
75°

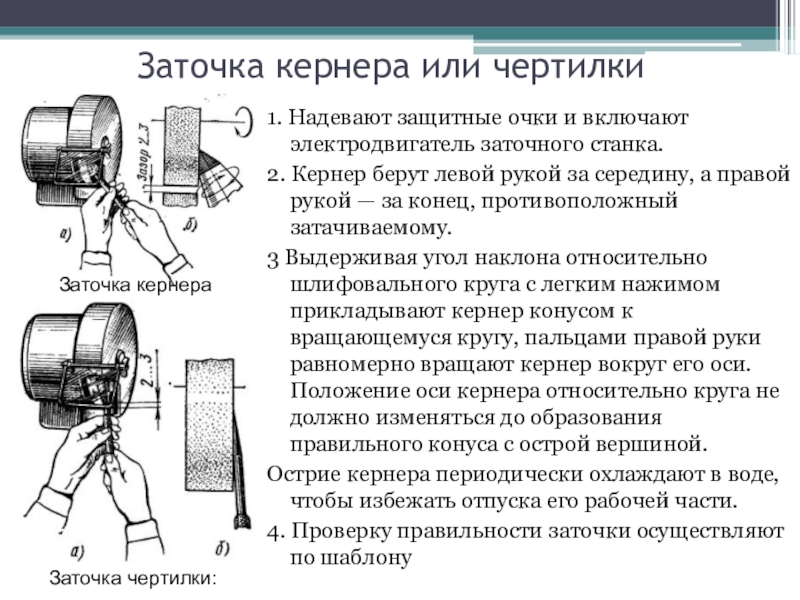

Слайд 27Заточка кернера или чертилки
1. Надевают защитные очки и включают электродвигатель
заточного станка.
2. Кернер берут левой рукой за середину, а
правой рукой — за конец, противоположный затачиваемому. 3 Выдерживая угол наклона относительно шлифовального круга с легким нажимом прикладывают кернер конусом к вращающемуся кругу, пальцами правой руки равномерно вращают кернер вокруг его оси. Положение оси кернера относительно круга не должно изменяться до образования правильного конуса с острой вершиной.
Острие кернера периодически охлаждают в воде, чтобы избежать отпуска его рабочей части.
4. Проверку правильности заточки осуществляют по шаблону
Заточка кернера
Заточка чертилки:

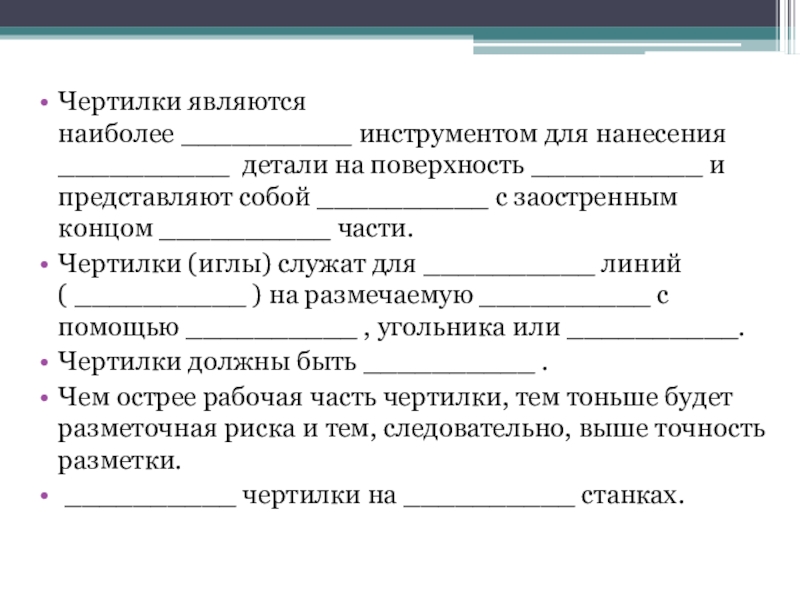

Слайд 28Чертилки являются наиболее __________ инструментом для нанесения __________ детали на поверхность __________ и
представляют собой __________ с заостренным концом __________ части.
Чертилки (иглы) служат для __________ линий ( __________ ) на
размечаемую __________ с помощью __________ , угольника или __________.Чертилки должны быть __________ .
Чем острее рабочая часть чертилки, тем тоньше будет разметочная риска и тем, следовательно, выше точность разметки.
__________ чертилки на __________ станках.

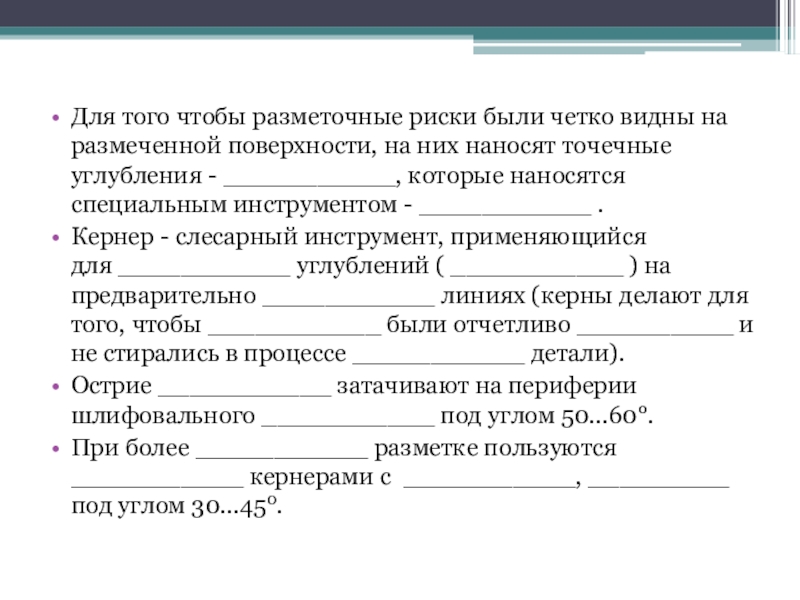

Слайд 29Для того чтобы разметочные риски были четко видны на размеченной
поверхности, на них наносят точечные углубления - ___________, которые наносятся специальным
инструментом - ___________ .Кернер - слесарный инструмент, применяющийся для ___________ углублений ( ___________ ) на предварительно ___________ линиях (керны делают для того, чтобы ___________ были отчетливо __________ и не стирались в процессе ___________ детали).
Острие ___________ затачивают на периферии шлифовального ___________ под углом 50...60°.
При более ___________ разметке пользуются ___________ кернерами с ___________, _________ под углом 30...450.
Слайд 30Разметочные циркули
Разметочные циркули применяют для нанесения дуг ___________ и деления ___________ и
углов на ___________ части.

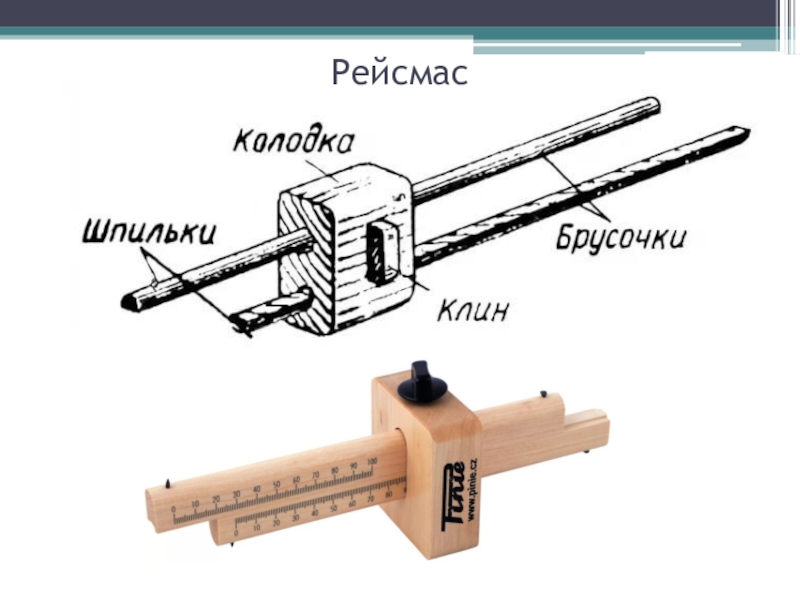

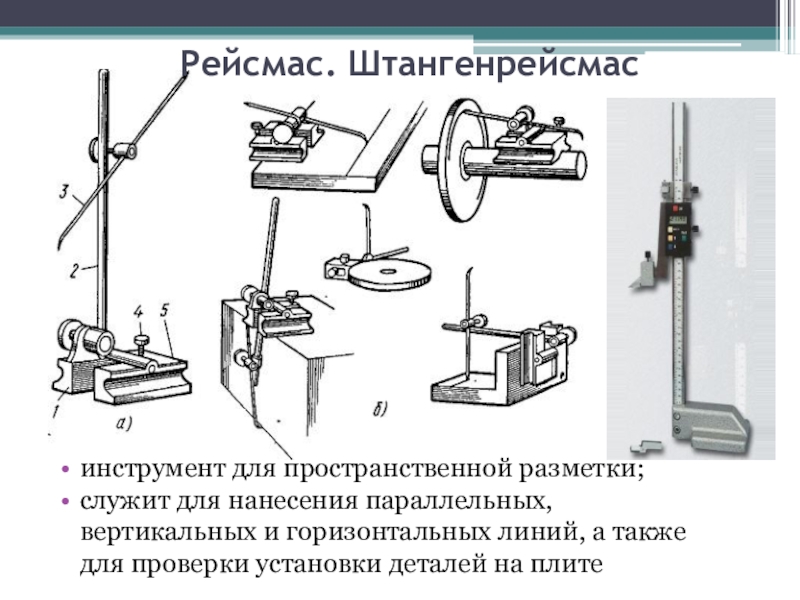

Слайд 31Рейсмас. Штангенрейсмас
инструмент для пространственной разметки;
служит для нанесения параллельных, вертикальных
и горизонтальных линий, а также для проверки установки деталей на
плите

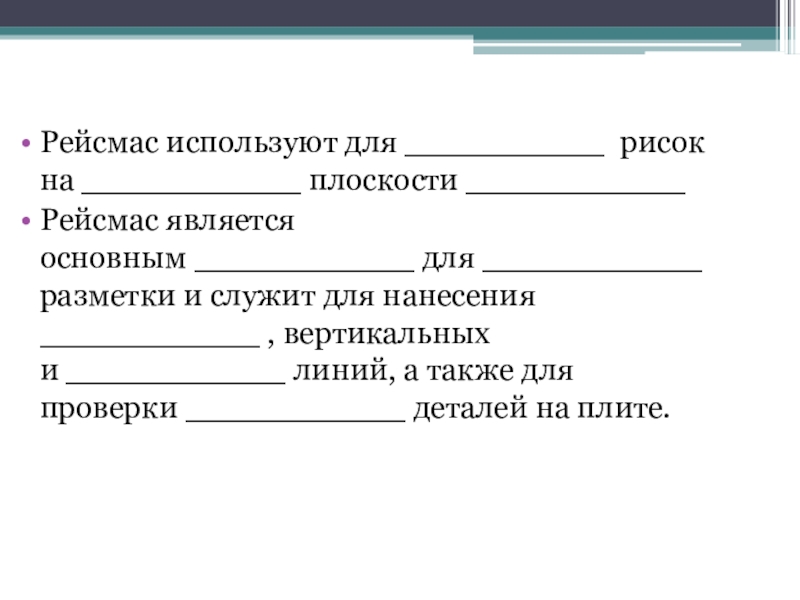

Слайд 33Рейсмас используют для __________ рисок на ___________ плоскости ___________
Рейсмас является основным ___________ для ___________ разметки и служит
для нанесения ___________ , вертикальных и ___________ линий, а также для проверки ___________ деталей
на плите.
Слайд 36Угольники
Угольник – несложное ___________ , применяемое при разметке ___________ углов.
При плоскостной разметке угольники
используют для ___________ ___________ , параллельных одной из сторон ___________ , и для нанесения рисок
в ___________ плоскости.

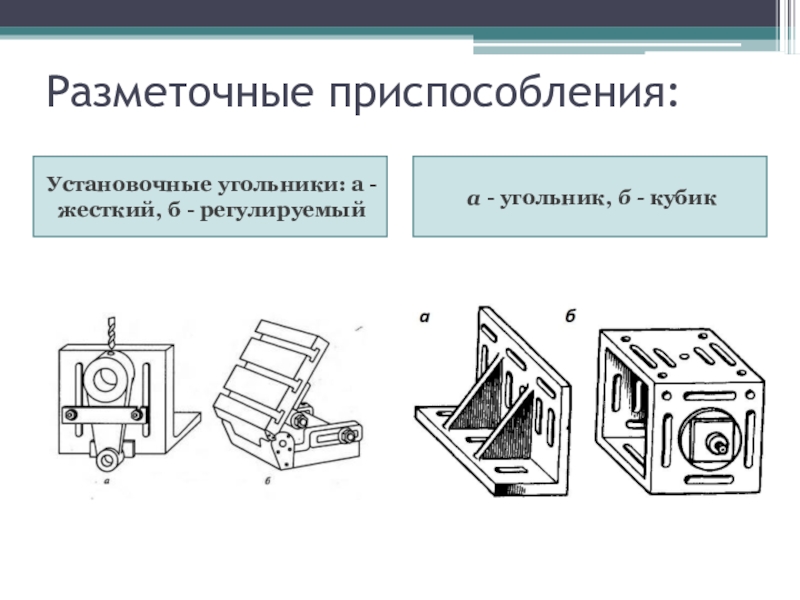

Слайд 37Разметочные приспособления:
Установочные угольники: а - жесткий, б - регулируемый
а - угольник, б
- кубик

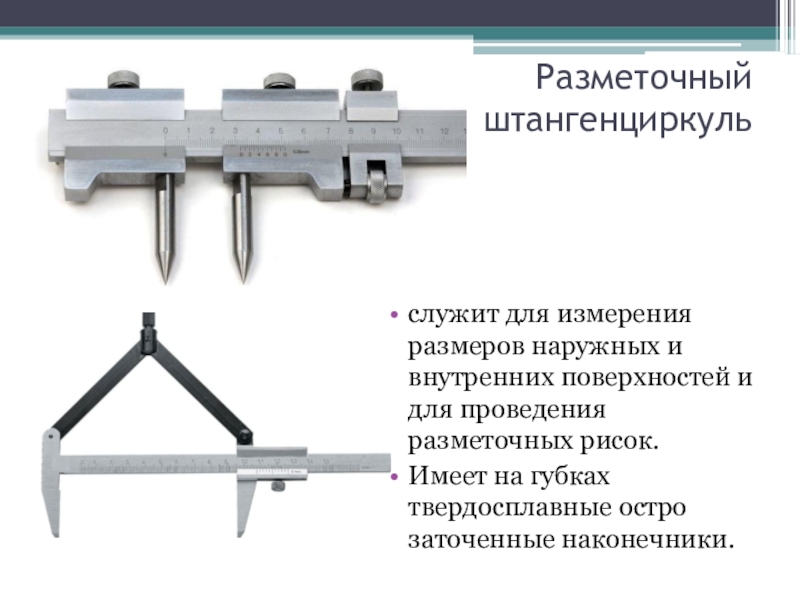

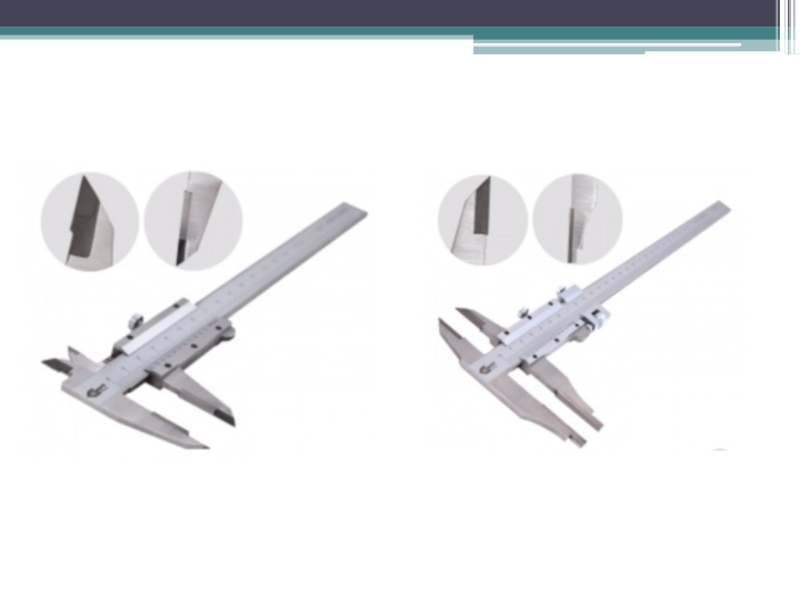

Слайд 39Разметочный
штангенциркуль
служит для измерения размеров наружных и внутренних поверхностей
и для проведения разметочных рисок.
Имеет на губках твердосплавные остро заточенные
наконечники.

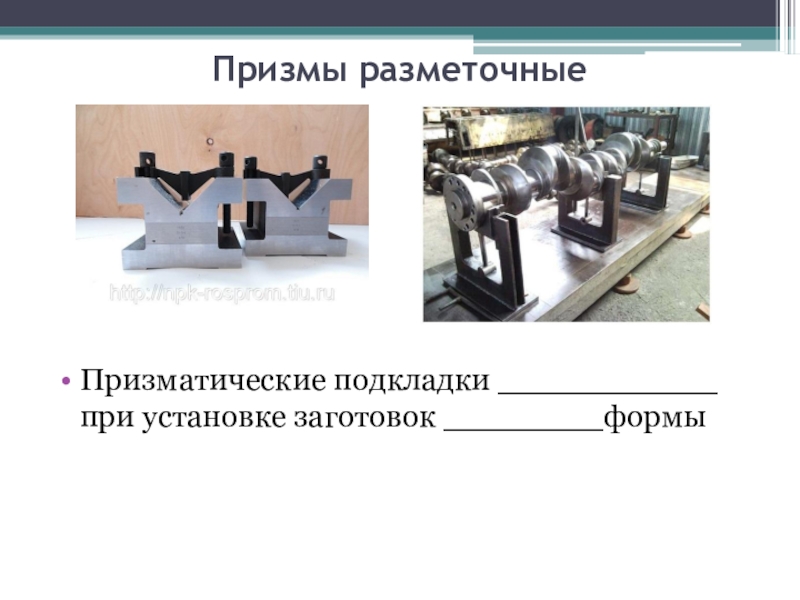

Слайд 42Призмы разметочные
Призматические подкладки ___________ при установке заготовок ________формы
Слайд 44Разметочная плита

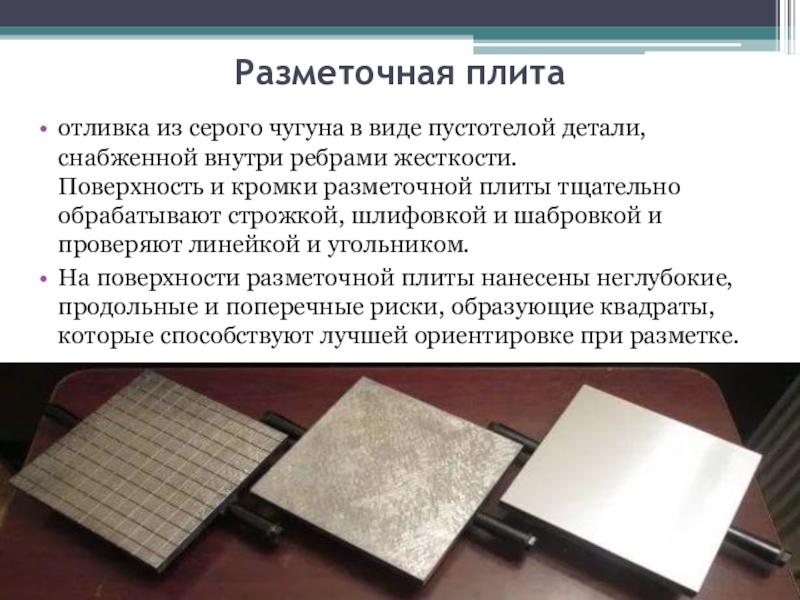

отливка из серого чугуна в виде пустотелой детали,
снабженной внутри ребрами жесткости. Поверхность и кромки разметочной плиты тщательно обрабатывают
строжкой, шлифовкой и шабровкой и проверяют линейкой и угольником.На поверхности разметочной плиты нанесены неглубокие, продольные и поперечные риски, образующие квадраты, которые способствуют лучшей ориентировке при разметке.
Слайд 45Размер плиты выбирают так, чтобы ее ширина и длинна были
на 500 мм больше соответствующих размеров размечаемой заготовки.
Размеры плит
малые: 100x200,
200x200, 200x300,300x300; 300x400, 400x400, 450x600средние: 500x800.750x1000,1000x1500.;
большие: 1500x3000, 3000x5000, 4000x6000,6000x10000;

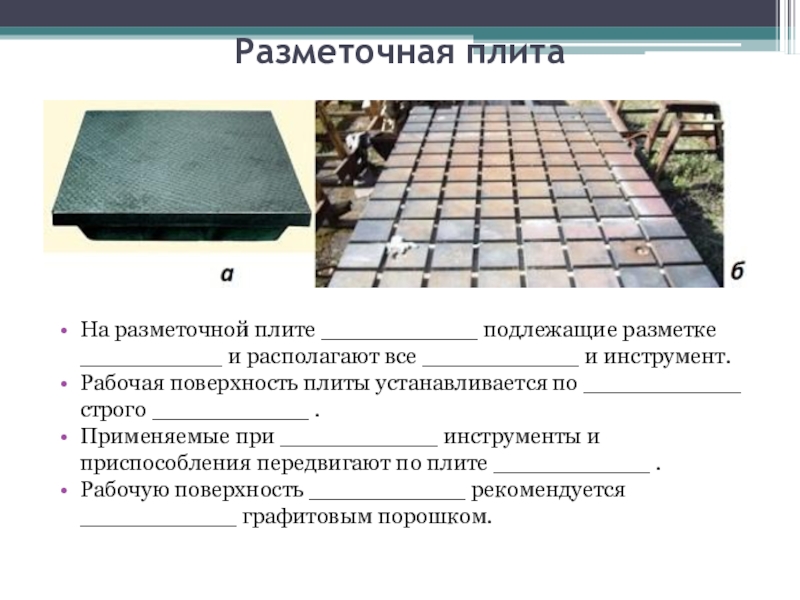

Слайд 46Разметочная плита
На разметочной плите ___________ подлежащие разметке __________ и располагают все ___________ и
инструмент.
Рабочая поверхность плиты устанавливается по ___________ строго ___________ .
Применяемые при ___________ инструменты и приспособления
передвигают по плите ___________ .Рабочую поверхность ___________ рекомендуется ___________ графитовым порошком.
Слайд 47Требования к установке разметочной плиты
Небольшие плиты устанавливают па прочном деревянном
столе, а большие — на кирпичном фундаменте.
Установка разметочной плиты
−строго горизонтальна. Устанавливать в наиболее светлом месте мастерской.
Поверхность плиты всегда должна быть сухой и чистой
1 раз в неделю промывать минеральным маслом или скипидаром.
Предохранять плиты от забоин и царапин.
Разметочные инструменты и приспособления должны легко передвигаться по разметочной плите; поэтому поверхность плиты рекомендуется покрывать тонким слоем порошкообразного графита и натирать.
По окончании разметки плиту закрывают деревянной крышкой для предохранения от пыли и случайных ударов.
Слайд 51Окрашивание металла под разметку
производят перекрестными движениями кисточки
большие поверхности окрашивают
пульверизатором
окрашенную поверхность просушивают
Цветные металлы, горячекатаный листовой и профильный стальной материал
лаками и красками не окрашиваются.

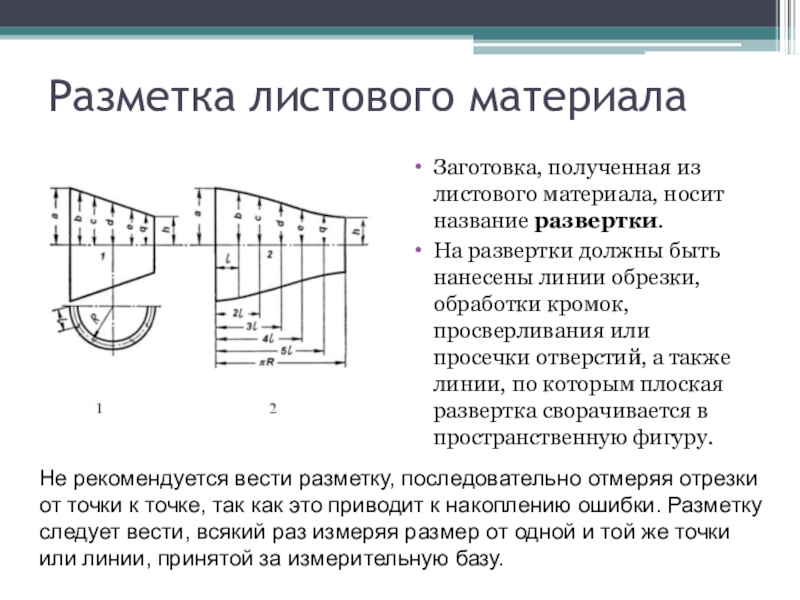

Слайд 52Разметка листового материала
Заготовка, полученная из листового материала, носит название развертки.
На
развертки должны быть нанесены линии обрезки, обработки кромок, просверливания или
просечки отверстий, а также линии, по которым плоская развертка сворачивается в пространственную фигуру.Не рекомендуется вести разметку, последовательно отмеряя отрезки от точки к точке, так как это приводит к накоплению ошибки. Разметку следует вести, всякий раз измеряя размер от одной и той же точки или линии, принятой за измерительную базу.
Слайд 53База разметки
это наиболее ровная кромка заготовки.
Если такой нет, то разметку
следует выполнить от
предварительно нанесенной с помощью линейки базовой линии.
Слайд 54Правила выбора базы:
Все размеры наносят от одной поверхности или от
одной линии принятой за базу
Слайд 55Нанесение разметочных рисок
Разметочная база - это конкретная ___________ , ___________ симметрии или
___________, от которой ___________, как правило, все ___________ на детали.
Слайд 56Последовательность нанесения рисок при пространственной разметки
Чертилка плотно прижимается к линейке
или угольнику с небольшим наклоном в сторону от линейки и
в направлении перемещения чертилки.Угол наклона не должен изменяться в процессе нанесения рисок, в противном случае риски будут не параллельны линейке.
Вторичное проведение линии не разрешается
Слайд 58Накернивание разметочных линий
Кернер берут тремя пальцами левой руки, ставят острым
концом точно на разметочную риску так, чтобы острие кернера было
строго на середине риски .Сначала наклоняют кернер в сторону от себя и прижимают к нужной точке, затем быстро ставят в вертикальное положение, после чего по нему наносят легкий удар молотком весом 100—200 г.
Слайд 59Требования к кернению
Центры кернов должны располагаться точно на разметочных
линиях, чтобы после обработки на поверхности детали оставались половины кернов.
На длинных линиях (прямых) керны наносятся на расстоянии от 20 до 100 мм, на коротких линиях, перегибах, закруглениях и в углах — на расстоянии от 5 до 10 мм.
Линию окружности достаточно накернить в четырех местах — в местах пересечений осей.
На обработанных поверхностях деталей керны наносят только на концах линий.
Иногда на чисто обработанных поверхностях риски не накернивают, а продолжают их на боковые грани и накернивают там.
Слайд 60Приемы кернения
Накерниванием называется операция нанесения мелких ___________ -углублений на ___________детали.
Они определяют осевые ___________ и
центры ___________ , необходимые для обработки, определенные ___________ или кривые ___________ на изделии. Накернивапие делают с
целью ___________ на детали стойких и заметных знаков, определяющих ___________ , границы ___________ или место ___________ . Операция накернивания выполняется с использованием чертилки, кернера и ______ .
Слайд 63Пример раскройных карт циклона
правильный раскрой
Для смешанного раскроя разрабатывают раскройные карты,
которые представляют эскизы размещения деталей на металле, вычерченные в масштабе
на листе бумагинерациональный раскрой
Слайд 64Разметка по шаблону
Шаблоны изготавливаются из листового цинка толщиной 0,5—1 мм
или тонкой листовой стали.
При разметке шаблон накладывают на окрашенную заготовку
и проводят чертилкой риску вдоль контура шаблона. Иногда шаблон служит кондуктором, по которому деталь обрабатывают без разметки.
Разметочные шаблоны могут также использоваться и для контроля детали после обработки.

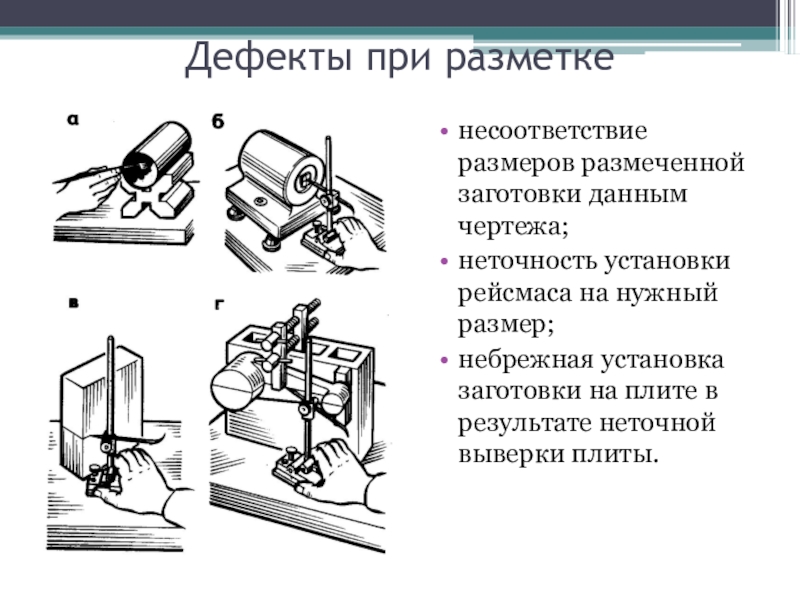

Слайд 65Дефекты при разметке
несоответствие размеров размеченной заготовки данным чертежа;
неточность установки рейсмаса
на нужный размер;
небрежная установка заготовки на плите в результате неточной
выверки плиты.
Слайд 66Техника безопасности
установку заготовок (деталей) на плиту и снятие их с
плиты необходимо выполнять только в рукавицах;
заготовки (детали) и приспособления надежно
устанавливать не на краю плиты, а ближе к середине;перед установкой заготовок (деталей) проверить плиту на устойчивость;
во время работы на свободные (неиспользуемые) острозаточенные концы чертилок обязательно надевать предохранительные пробки или специальные колпачки;
Слайд 67Техника безопасности
используемый для окрашивания медный купорос наносить только кисточкой, соблюдая
меры предосторожности;
следить за тем, чтобы проходы вокруг разметочной плиты были
всегда свободными;проверять надежность крепления молотка на рукоятке;
удалять пыль и окалину с разметочной плиты только щеткой, а с крупных плит - метлой;
промасленную ветошь и бумагу складывать только в специальные металлические ящики с плотно закрывающейся крышкой.
Слайд 68Разметка применяется преимущественно в __________ и __________ производстве.
В зависимости от формы
размечаемых __________ и деталей __________ делится на __________ и __________ (объемную).
__________ разметка, выполняемая обычно на поверхностях __________ деталей, на
полосовом и __________ материале, заключается в нанесении на __________ у контурных параллельных и перпендикулярных линий (__________ ), окружностей, дуг, углов, __________ линий, разнообразных геометрических __________ по заданным __________ или контуров различных __________ по __________.
Слайд 69Для плоской и пространственной разметки требуются _________ детали и _________
для нее, разметочная ___________ , разметочный ___________ и универсальные разметочные ___________ , измерительный ___________ и
вспомогательные ___________ .К разметочному инструменту относятся:
___________ (с одним острием, с кольцом, двухсторонняя с изогнутым концом), ___________ циркуль, ___________ (обычные, автоматические, для трафарета, для круга), кронциркуль с конусной оправкой, ___________ , угольник.
К приспособлениям для разметки относятся:
___________ плита, разметочный ___________ , разметочные ___________ и бруски, ___________ с чертилкой.
Плоскую или пространственную разметку детали проводят на основании ___________ .
Слайд 70Подготовка к разметке
До разметки заготовка должна пройти обязательную подготовку, которая
включает в себя следующие операции:
___________ детали от грязи и коррозии (не
производить на разметочной плите);___________ детали (не производить на разметочной плите);
___________ детали с целью обнаружения дефектов (трещин, раковин, искривлений);
___________ габаритных ___________ , а также ___________ на обработку;
определение разметочной ___________;
покрытие белой ___________ поверхностей, подлежащих разметке и нанесению на них линий и точек;
определение оси симметрии.
Если за разметочную ___________ принято отверстие, то в него следует вставить___________ пробку.
Слайд 71Разметка по шаблону
Разметка с использованием шаблона применяется при изготовлении ___________
количества ___________ деталей.
Шаблон накладывается на ___________ поверхность ___________ и обводится чертилкой по ___________ .
Точность нанесенного контура на
детали зависит от степени точности ___________ , симметрии острия ___________ , а также от способа___________ острия ___________ (острие должно двигаться перпендикулярно к поверхности детали).___________ является зеркальным отображением конфигурации деталей, __________ и точек, которые должны быть нанесены на поверхность ___________ .
Точность разметки - это точность ___________ размеров с ___________ на деталь, которую _____________ .
Точность разметки зависит от степени точности разметочной ___________ , вспомогательных приспособлений (___________ и разметочных___________ ), ___________ инструментов, инструмента, используемого для перенесения ___________ , от степени точности ___________ разметки, а также от квалификации разметчика.
___________ разметки можно получить в пределах от 0,5 до 0,08 мм. При использовании ___________ плиток - в пределах от 0,05 до 0,02 мм.
