Слайд 2Технологическая схема нефтедобывающего предприятия
I – нефть; II - вода; III
– газ
1- глубиннонасосные, 2- фонтанные, 3- газлифтные скважины; 4 –
групповая измерительная установка; 7- сепарационная установка; 5- подогревающие печи; 8- сепарационные установки с откачкой или 9- ДНС; 10- концевые сепарационные установки; 11-УПСВ; 12-деэмульсационная установка; 13- горячевакуумная сепарация; 14- УУТН; 15, 16- компрессорные станции; 17-газоперерабатывающий завод; 6- газораспределительные пункты; 18- установка очистки пластовых вод; 21- КНС; 22- нагнетательные скважины;
19- водозаборные, 20- очистные сооружения

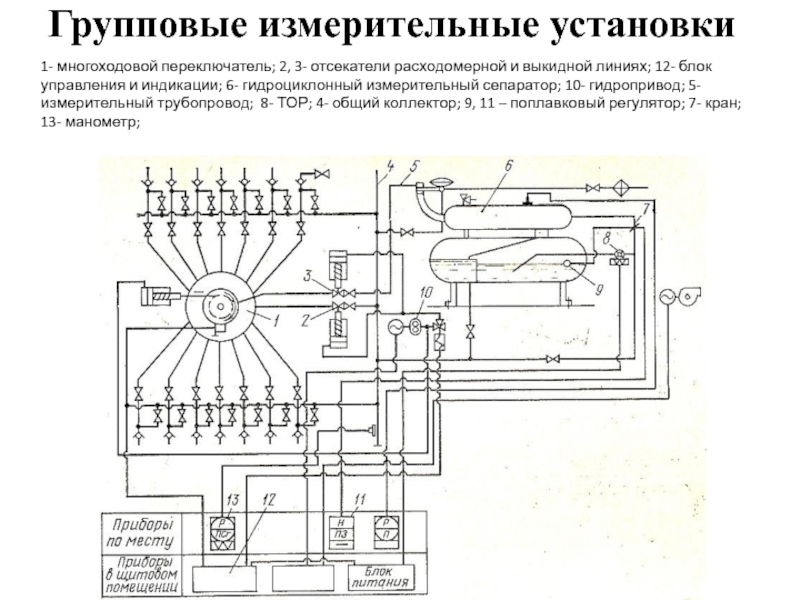

Слайд 3Групповые измерительные установки
1- многоходовой переключатель; 2, 3- отсекатели расходомерной и
выкидной линиях; 12- блок управления и индикации; 6- гидроциклонный измерительный
сепаратор; 10- гидропривод; 5-измерительный трубопровод; 8- ТОР; 4- общий коллектор; 9, 11 – поплавковый регулятор; 7- кран; 13- манометр;
Слайд 4Схема гидроциклонного двухъемкостного сепаратора
1– отвод газа; 2– жалюзийная насадка; 3–
перфорированные сетки для улавливания капельной жидкости; 4- верхняя ёмкость сепаратора;
5- направляющий патрубок; 6- тангенциальный ввод газонефтянной смеси; 7- головка гидроциклона; 8- отбойный козырёк газа; 9- направляющая полка; 10- перегородка; 11- исполнительный механизм; 12- уголковые разбрызгиватели; 13- дренажная трубка; 14- нижняя ёмкость гидроциклона; 15- лоток

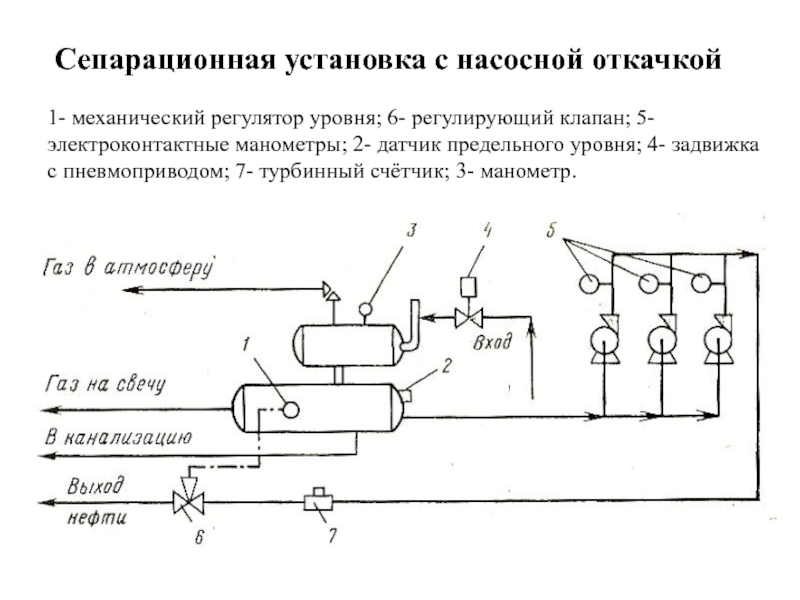

Слайд 5Сепарационная установка с насосной откачкой
1- механический регулятор уровня; 6- регулирующий
клапан; 5- электроконтактные манометры; 2- датчик предельного уровня; 4- задвижка
с пневмоприводом; 7- турбинный счётчик; 3- манометр.
Слайд 6Концевая сепарационная установка
9, 10- горизонтальные сепарационные ёмкости;
6- сточный патрубок;
11-
отбойник грубой очистки; 5- отбойник тонкой очистки газа; 20- высокое
основание;
4, 12- лотоки;
8- распределитель;
15- патрубок газа;
18- перегородка;
17- регулятор уровня;
13, 19- исполнительные механизмы;
14- аварийный регулятор уровня;
3- буйковый уровнемер;
2- аварийный датчик уровня; 16- электроконтактный манометр;
7- предохранительный клапан;
1- расширитель.
Слайд 7Установка предварительного обезвоживания нефти
1- отсек, 2- водоотделительный отсек; 3- перегородка;
4- полки; 5- нефтесборный патрубок; 6- распределительный патрубок.

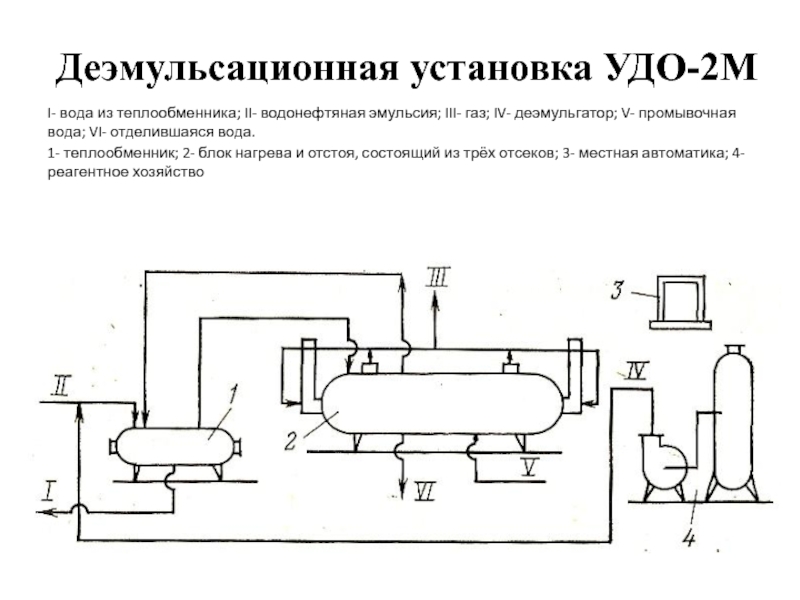

Слайд 8Деэмульсационная установка УДО-2М
I- вода из теплообменника; II- водонефтяная эмульсия; III-
газ; IV- деэмульгатор; V- промывочная вода; VI- отделившаяся вода.
1- теплообменник;
2- блок нагрева и отстоя, состоящий из трёх отсеков; 3- местная автоматика; 4- реагентное хозяйство
Слайд 9Установка вакуумной горячей сепарации
1- ёмкость; 5- вакуумный компрессор; 2- перегородки;
3- полки; 4- каплеуловитель

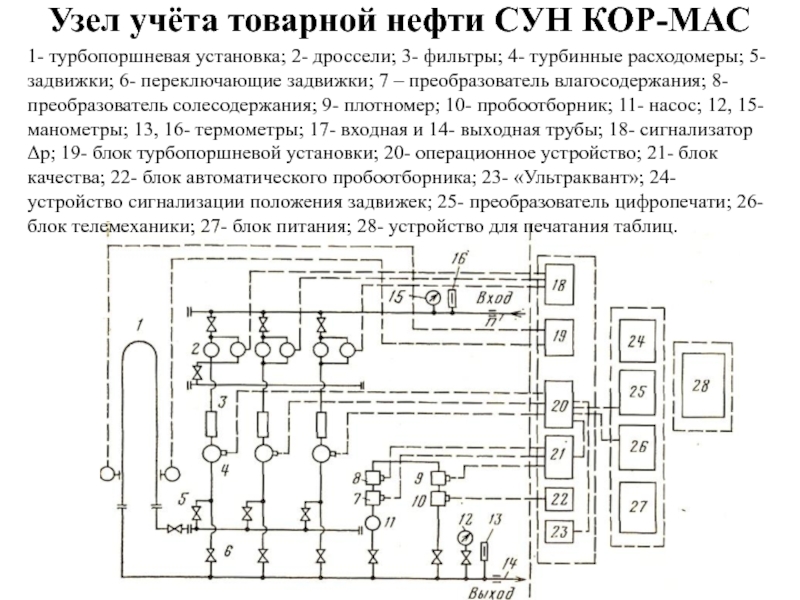

Слайд 10Узел учёта товарной нефти СУН КОР-МАС
1- турбопоршневая установка; 2- дроссели;
3- фильтры; 4- турбинные расходомеры; 5- задвижки; 6- переключающие задвижки;
7 – преобразователь влагосодержания; 8- преобразователь солесодержания; 9- плотномер; 10- пробоотборник; 11- насос; 12, 15- манометры; 13, 16- термометры; 17- входная и 14- выходная трубы; 18- сигнализатор Δр; 19- блок турбопоршневой установки; 20- операционное устройство; 21- блок качества; 22- блок автоматического пробоотборника; 23- «Ультраквант»; 24- устройство сигнализации положения задвижек; 25- преобразователь цифропечати; 26- блок телемеханики; 27- блок питания; 28- устройство для печатания таблиц.
Слайд 11Подогревающие печи ПТБ-10
1 − форсунка; 2 − настильная стенка;
3
− камера радиации (топочная камера);
4 − камера конвекции; 5
− дымовая труба; 6 − змеевик конвекционных труб;
7 − змеевик радиантных труб;
8 − футеровка.
Потоки:
I – вход сырья; II - выход сырья;
III – газо-воздушная смесь;
IV – дымовые газы.
Слайд 12Горизонтальный электродегидратор ЭГ-200-10
1 – корпус; 2 – изолятор; 3 –
верхний электрод; 4 – нижний электрод;
5 – сборник обессоленной
нефти; 6 – трансформатор; 7 – ввод высокого напряжения; 8 – сборник солёной воды; 9 – промывочный коллектор;
10 – распределитель нефти.
Потоки: I – выход обессоленной нефти; II – вход нефти;
III – удаление шлама; IV – ввод воды напромывку;
V – выход дренажной воды.
Слайд 13Дожимная насосная станция
Р1 – буферная ёмкость ДНС;
Н-1, Н-2 – насосы;
Ф-2,
Ф-3 – фильтры;
НН – помещение насосной.
Слайд 14Очистка нефтесодержащих сточных вод
1 − корпус; 2 − перфорированная перегородка;
3 − привод скребкового транспортера; 4 − скребковый транспортер; 5
− нефтесборная труба; 6 − перегородка; 7 − приямок; 8 − гидроэлеватор; 9 − задвижки с электроприводом.
Потоки: I − сточная вода; II − очищенная вода; III − вода в гидроэлеватор; IV − шлам
Слайд 15Блочная кустовая насосная станция
I – сепарационно-буферный блок; II – блок
насосов; III – блок управления электродвигателями; IV – блок распределительных
устройств;
V – блок распределительной гребёнки.
1 – горизонтальные ёмкости 50м3; 2 – центробежные насосы ЦН-150-100; 3 – синхронные двигатели СДБ-800-2К.

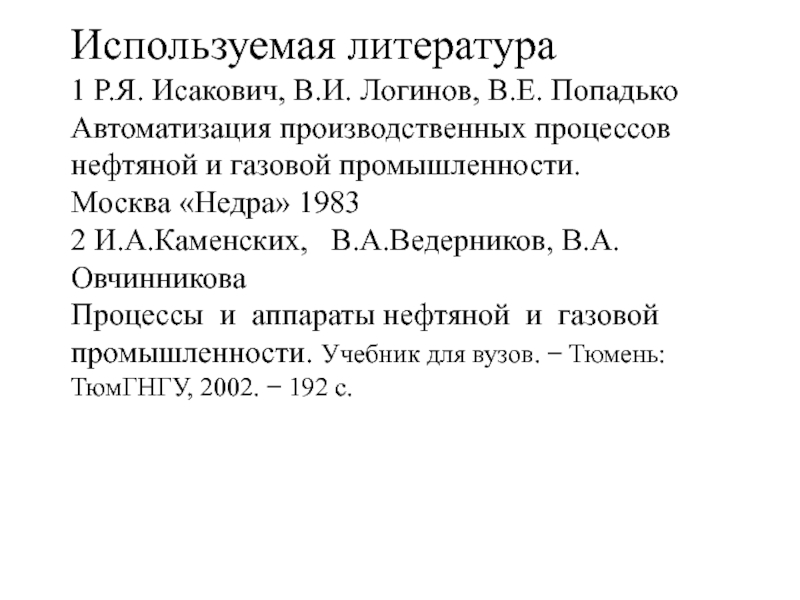

Слайд 161 Р.Я. Исакович, В.И. Логинов, В.Е. Попадько Автоматизация производственных процессов
нефтяной и газовой промышленности.
Москва «Недра» 1983
2 И.А.Каменских, В.А.Ведерников,
В.А.Овчинникова
Процессы и аппараты нефтяной и газовой промышленности. Учебник для вузов. − Тюмень: ТюмГНГУ, 2002. − 192 c.
Используемая литература
