Построение линий влияния усилий в стержнях, расположенных на консольных участках фермЛиния влияния усилия Д (сечение I-I). Моментная точка в бесконечности.По полученным уравнениям строим линии влияния Д.
Слайды и текст этой презентации
Слайд 1Построение линий влияния усилий в стержнях, расположенных на консольных участках
ферм
бы не располагался единичный груз (правее или левее сечения), мы должны всегда для составления формулы (зависимости) изменения усилия в изучаемом стержне рассматривать равновесие той части фермы, которая располагается в пределах от сечения до конца консольного участка фермы.
Слайд 2Построение линий влияния усилий в стержнях, расположенных на консольных участках
ферм
Линия влияния усилия Д (сечение I-I). Моментная точка в бесконечности.
По
полученным уравнениям строим линии влияния Д.

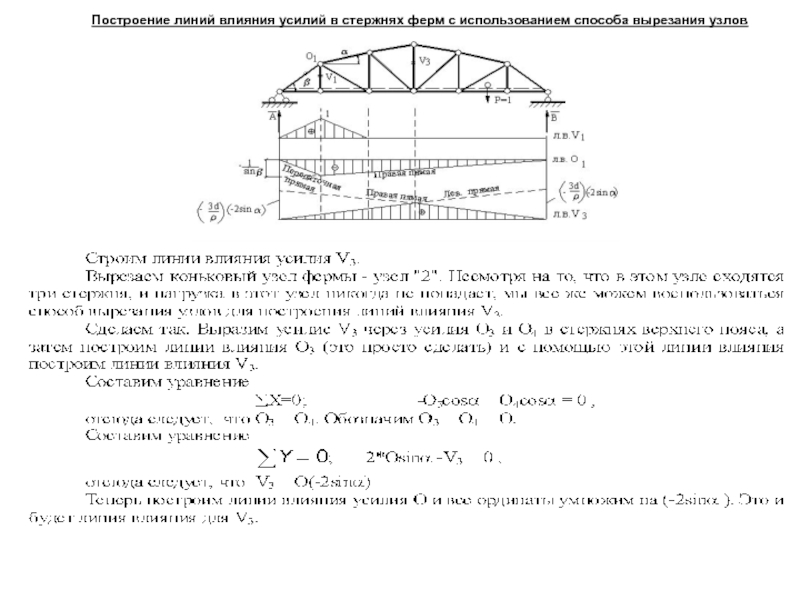

Слайд 3Построение линий влияния усилий в стержнях ферм с использованием способа
вырезания узлов
Вырезают узел, к которому примыкает исследуемый стержень, а
затем для этого узла рассматривают два случая расположения единичного груза:а) когда груз Р=1 находится в вырезанном узле (если это возможно);
б) когда груз Р=1 отсутствует в данном узле (он находится в смежных узлах - либо правее, либо левее рассматриваемого узла).
