Слайд 1Метрологическое обеспечение производства
Достанко Светлана Владимировна, начальник лаборатории поверки средств измерений
ОГМетр

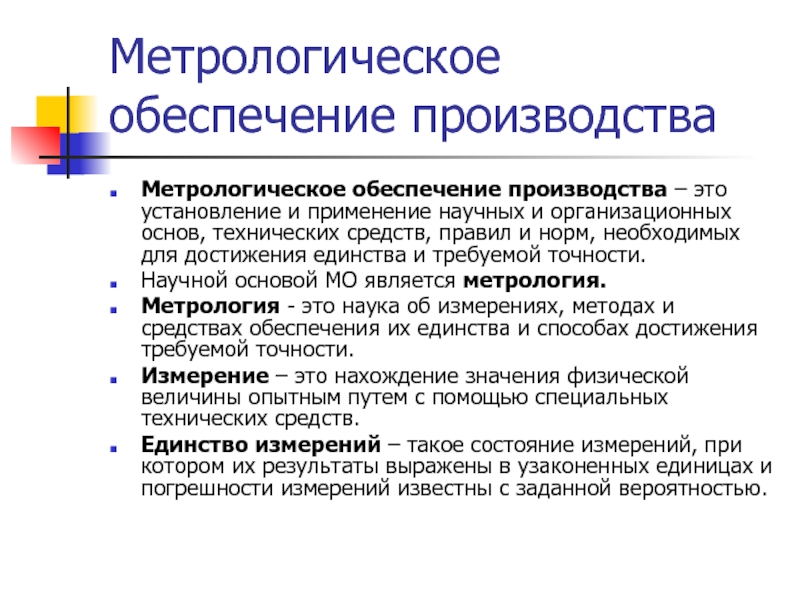

Слайд 2Метрологическое обеспечение производства
Метрологическое обеспечение производства – это установление и применение
научных и организационных основ, технических средств, правил и норм, необходимых
для достижения единства и требуемой точности.
Научной основой МО является метрология.
Метрология - это наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности.
Измерение – это нахождение значения физической величины опытным путем с помощью специальных технических средств.
Единство измерений – такое состояние измерений, при котором их результаты выражены в узаконенных единицах и погрешности измерений известны с заданной вероятностью.

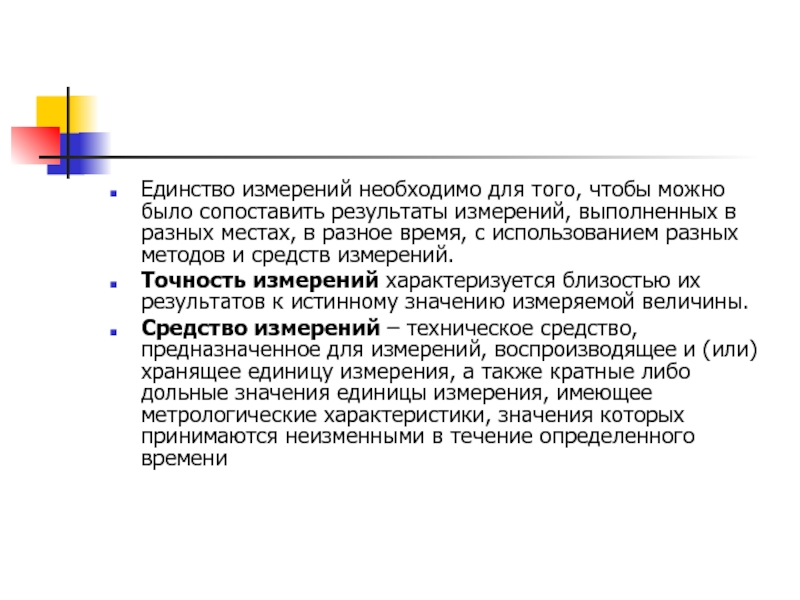

Слайд 3Единство измерений необходимо для того, чтобы можно было сопоставить результаты
измерений, выполненных в разных местах, в разное время, с использованием
разных методов и средств измерений.
Точность измерений характеризуется близостью их результатов к истинному значению измеряемой величины.
Средство измерений – техническое средство, предназначенное для измерений, воспроизводящее и (или) хранящее единицу измерения, а также кратные либо дольные значения единицы измерения, имеющее метрологические характеристики, значения которых принимаются неизменными в течение определенного времени

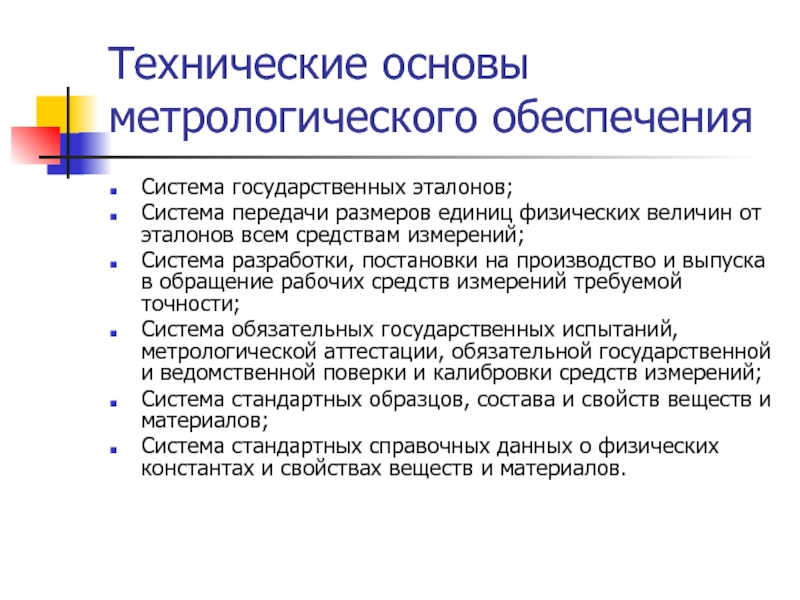

Слайд 4Технические основы метрологического обеспечения
Система государственных эталонов;
Система передачи размеров единиц
физических величин от эталонов всем средствам измерений;
Система разработки, постановки на
производство и выпуска в обращение рабочих средств измерений требуемой точности;
Система обязательных государственных испытаний, метрологической аттестации, обязательной государственной и ведомственной поверки и калибровки средств измерений;
Система стандартных образцов, состава и свойств веществ и материалов;
Система стандартных справочных данных о физических константах и свойствах веществ и материалов.
Слайд 5Национальные эталоны единиц величин
Национальный эталон единицы величины – эталон единицы
величины, утвержденный решением Государственного комитета по стандартизации Республики Беларусь в
качестве национального эталона единицы величины.

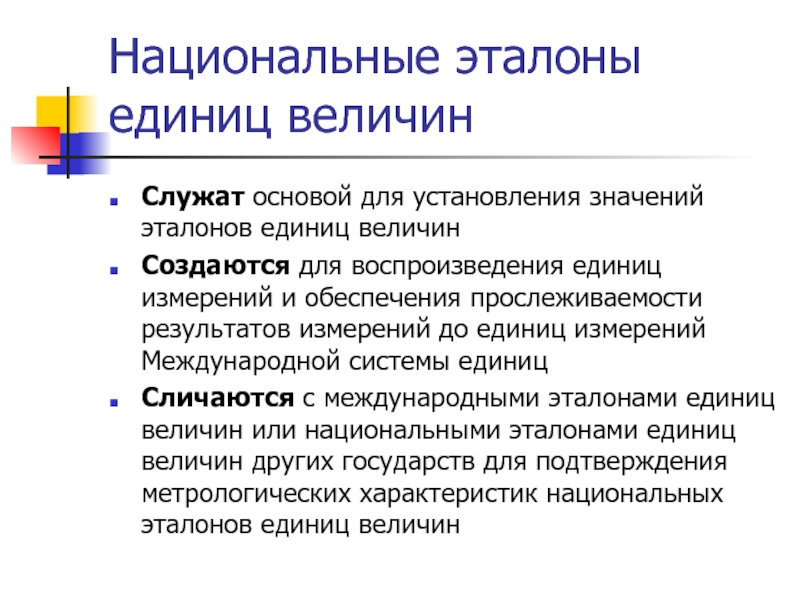

Слайд 6Национальные эталоны единиц величин
Служат основой для установления значений эталонов единиц
величин
Создаются для воспроизведения единиц измерений и обеспечения прослеживаемости результатов измерений
до единиц измерений Международной системы единиц
Сличаются с международными эталонами единиц величин или национальными эталонами единиц величин других государств для подтверждения метрологических характеристик национальных эталонов единиц величин
Слайд 7Национальные эталоны единиц величин
Национальные эталоны единиц величин, применяемые при поверке,
подлежат поверке.
Национальные эталоны единиц величин, применяемые при калибровке, подлежат калибровке.

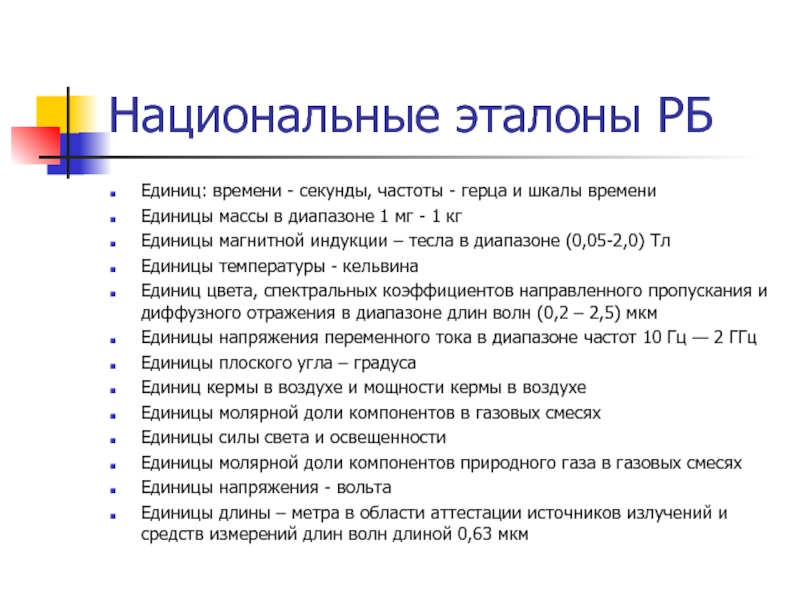

Слайд 8Национальные эталоны РБ
Единиц: времени - секунды, частоты - герца и
шкалы времени
Единицы массы в диапазоне 1 мг - 1 кг
Единицы
магнитной индукции – тесла в диапазоне (0,05-2,0) Тл
Единицы температуры - кельвина
Единиц цвета, спектральных коэффициентов направленного пропускания и диффузного отражения в диапазоне длин волн (0,2 – 2,5) мкм
Единицы напряжения переменного тока в диапазоне частот 10 Гц — 2 ГГц
Единицы плоского угла – градуса
Единиц кермы в воздухе и мощности кермы в воздухе
Единицы молярной доли компонентов в газовых смесях
Единицы силы света и освещенности
Единицы молярной доли компонентов природного газа в газовых смесях
Единицы напряжения - вольта
Единицы длины – метра в области аттестации источников излучений и средств измерений длин волн длиной 0,63 мкм

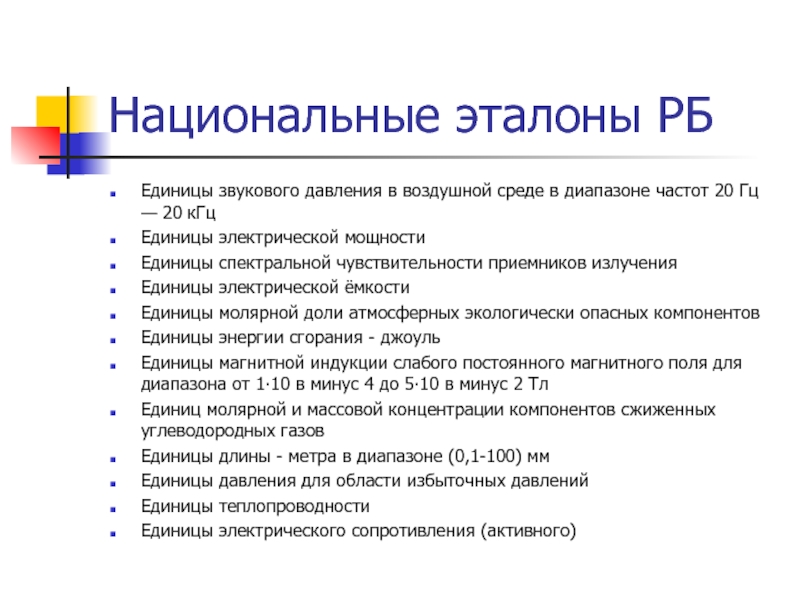

Слайд 9Национальные эталоны РБ
Единицы звукового давления в воздушной среде в диапазоне
частот 20 Гц — 20 кГц
Единицы электрической мощности
Единицы спектральной чувствительности
приемников излучения
Единицы электрической ёмкости
Единицы молярной доли атмосферных экологически опасных компонентов
Единицы энергии сгорания - джоуль
Единицы магнитной индукции слабого постоянного магнитного поля для диапазона от 1∙10 в минус 4 до 5∙10 в минус 2 Тл
Единиц молярной и массовой концентрации компонентов сжиженных углеводородных газов
Единицы длины - метра в диапазоне (0,1-100) мм
Единицы давления для области избыточных давлений
Единицы теплопроводности
Единицы электрического сопротивления (активного)

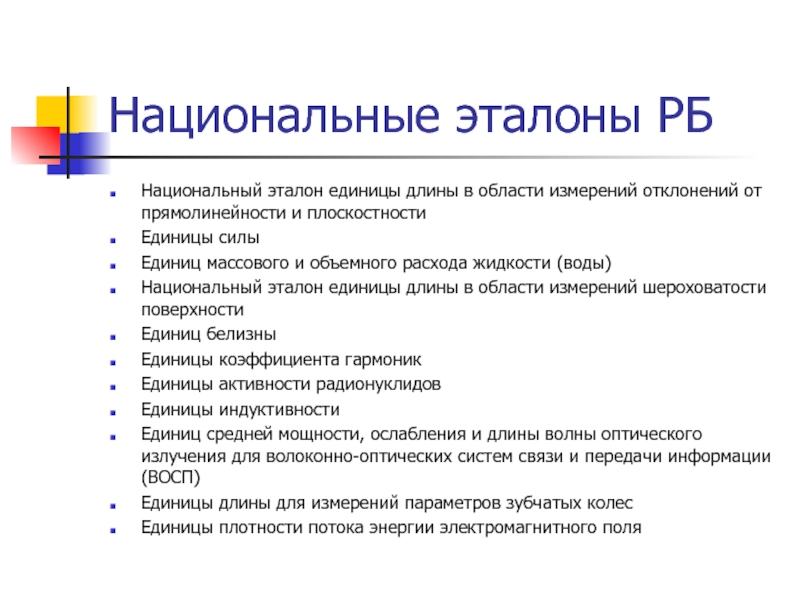

Слайд 10Национальные эталоны РБ
Национальный эталон единицы длины в области измерений отклонений
от прямолинейности и плоскостности
Единицы силы
Единиц массового и объемного расхода жидкости
(воды)
Национальный эталон единицы длины в области измерений шероховатости поверхности
Единиц белизны
Единицы коэффициента гармоник
Единицы активности радионуклидов
Единицы индуктивности
Единиц средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП)
Единицы длины для измерений параметров зубчатых колес
Единицы плотности потока энергии электромагнитного поля
Слайд 11Национальные эталоны РБ
Единицы мощности электромагнитных колебаний
Единицы магнитной индукции переменного магнитного
поля
Единиц влаги в твердых веществах и материалах
Единицы объемной активности радона
в воздухе
Единицы светового потока источников непрерывного излучения
Единицы коэффициента амплитудной модуляции высокочастотных колебаний
Единицы электрического сопротивления
Единицы скорости воздушного потока
Единицы девиации частоты
Единицы ослабления электромагнитных колебаний
Единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения
Единицы напряженности электрического поля
Слайд 12Организационной основой МО является метрологическая служба Республики Беларусь, которая состоит
из государственных и ведомственных метрологических служб.
На ОАО «МАЗ» - отдел
главного метролога, состоящий из лаборатории поверки средств измерений и лаборатории измерительной техники.
Лаборатория поверки средств измерений ОГМетр аккредитована на соответствие СТБ 941.3.

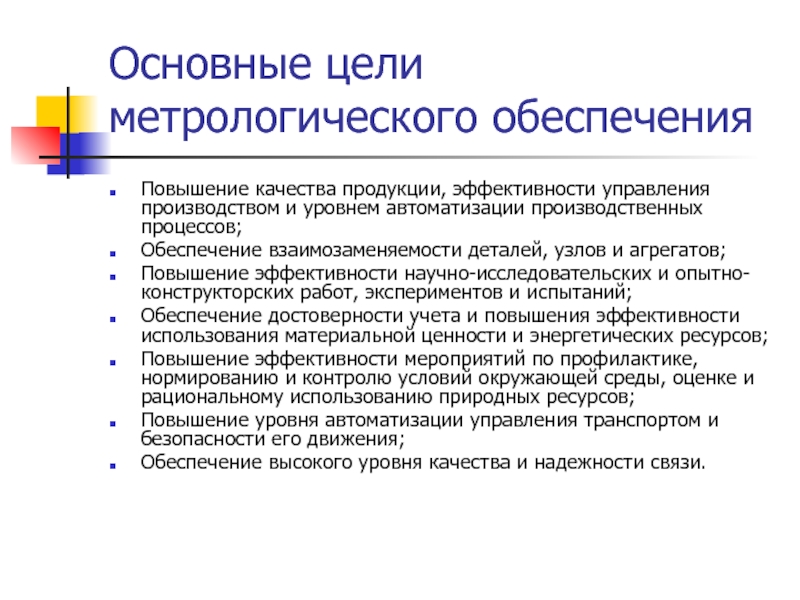

Слайд 13Основные цели метрологического обеспечения
Повышение качества продукции, эффективности управления производством и
уровнем автоматизации производственных процессов;
Обеспечение взаимозаменяемости деталей, узлов и агрегатов;
Повышение эффективности
научно-исследовательских и опытно-конструкторских работ, экспериментов и испытаний;
Обеспечение достоверности учета и повышения эффективности использования материальной ценности и энергетических ресурсов;
Повышение эффективности мероприятий по профилактике, нормированию и контролю условий окружающей среды, оценке и рациональному использованию природных ресурсов;
Повышение уровня автоматизации управления транспортом и безопасности его движения;
Обеспечение высокого уровня качества и надежности связи.
Слайд 14Основные задачи метрологического обеспечения
Проведение анализа состояния измерений на предприятии, на
его основе разработка и осуществление мероприятий по совершенствованию метрологического обеспечения;
Установление
рациональной номенклатуры измеряемых параметров и оптимальных норм точности;
Проведение работ по созданию и внедрению современных методик выполнения измерений, средств измерений, испытаний и контроля, установлению рациональной номенклатуры применяемых на предприятии средств измерений и средств поверки и калибровки;
Внедрение государственных и отраслевых стандартов, разработка и внедрение стандартов, регламентирующих нормы точности измерений;
Проведение метрологической экспертизы конструкторской и технологической документации;
Поверка, калибровка и метрологическая аттестация применяемых средств измерений;
Аттестация методик выполнения измерений;
Контроль за производством, состоянием, применением и ремонтом средств измерений и соблюдением метрологических правил, требований и норм.
Слайд 15Система обеспечения
единства измерений
Нормативной основой метрологического обеспечения является система обеспечения
единства измерений Республики Беларусь.
Законодательной основой системы обеспечения единства измерений является
Закон Республики Беларусь «Об обеспечении единства измерений» от 5 сентября 1995 г. (изм. и доп. 2006, 2009, 2010, 2014 гг.).
Слайд 16Иерархия законодательных основ системы обеспечения единства измерений
Слайд 17Объекты системы обеспечения единства измерений
Основные понятия (термины, определения, обозначения), используемые
в СОЕИ;
Единицы измерений и единицы величин;
Эталоны, включая национальные и исходные
эталоны Республики Беларусь;
Средства измерений, в том числе определение метрологических характеристик и иных требований к средствам измерений;
Измерения и их результаты;
Методики выполнения измерений, в том числе разработка методик оценивания погрешности/неопределенности результатов измерений и обеспечения требуемой точности;
Сфера законодательной метрологии;
Государственная метрологическая служба;
Слайд 18Объекты системы обеспечения единства измерений
Метрологические службы республиканских органов государственного управления,
местных исполнительных и распорядительных органов и метрологические службы юридических лиц
и индивидуальных предпринимателей;
Межотраслевая комиссия времени, частоты и определения параметров вращения Земли;
Межотраслевая комиссия стандартных образцов, состава и свойств веществ и материалов;
Межотраслевая комиссия стандартных справочных данных о физических константах и свойствах веществ и материалов;
Метрологический контроль, включая утверждение типа средств измерений, метрологическую аттестацию средств измерений, поверку, калибровку, метрологическое подтверждение пригодности методик выполнения измерений;
Изготовление, поверка, калибровка, ремонт, продажа и прокат средств измерений;

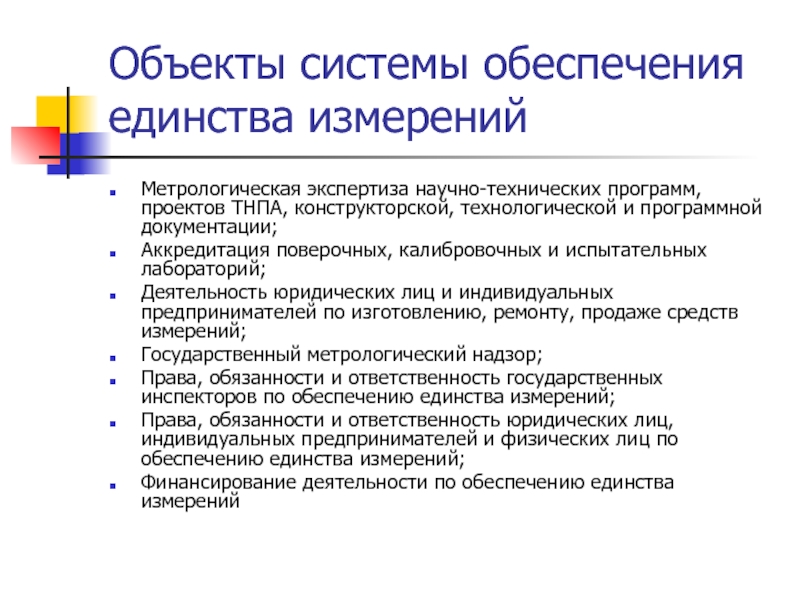

Слайд 19Объекты системы обеспечения единства измерений
Метрологическая экспертиза научно-технических программ, проектов ТНПА,
конструкторской, технологической и программной документации;
Аккредитация поверочных, калибровочных и испытательных лабораторий;
Деятельность
юридических лиц и индивидуальных предпринимателей по изготовлению, ремонту, продаже средств измерений;
Государственный метрологический надзор;
Права, обязанности и ответственность государственных инспекторов по обеспечению единства измерений;
Права, обязанности и ответственность юридических лиц, индивидуальных предпринимателей и физических лиц по обеспечению единства измерений;
Финансирование деятельности по обеспечению единства измерений

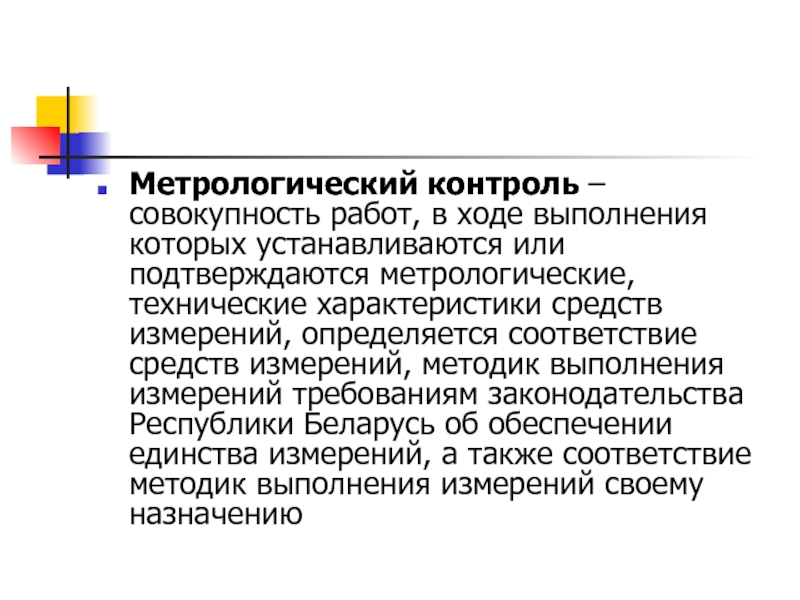

Слайд 20Метрологический контроль – совокупность работ, в ходе выполнения которых устанавливаются
или подтверждаются метрологические, технические характеристики средств измерений, определяется соответствие средств
измерений, методик выполнения измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений, а также соответствие методик выполнения измерений своему назначению
Слайд 21Виды метрологического контроля
Утверждение типа средств измерений
Поверка
Калибровка
Метрологическая аттестация средств измерений
Метрологическое подтверждение
пригодности методик выполнения измерений
Слайд 22Государственные приемочные испытания – государственные испытания средств измерений, проводимые с
целью утверждения типа средств измерений
Государственные контрольные испытания – государственные испытания,
проводимые с целью подтверждения соответствия выпускаемых средств измерений утвержденному типу (ТКП 8.001)
Слайд 23Поверка – составляющая часть метрологического контроля, включающая выполнение работ, в
ходе которых подтверждаются метрологические характеристики средств измерений и определяется соответствие
средств измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений (ТКП 8.003)

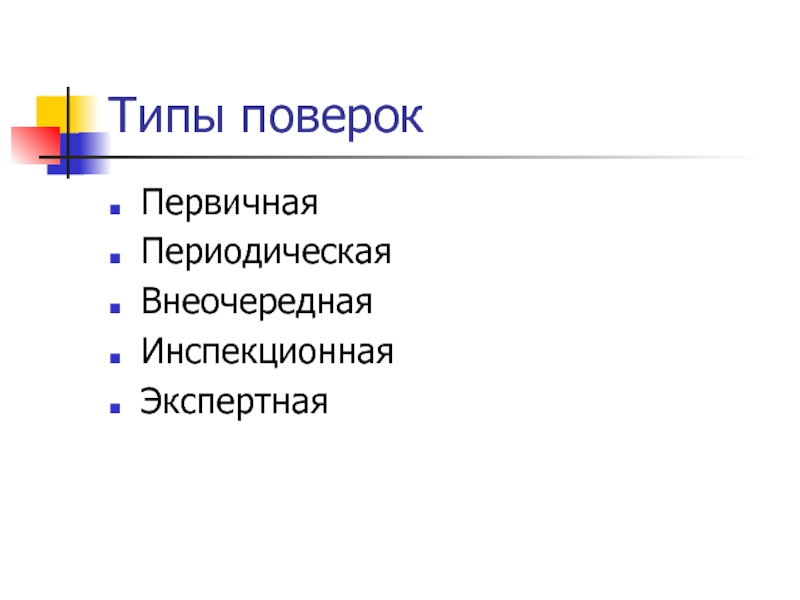

Слайд 24Типы поверок
Первичная
Периодическая
Внеочередная
Инспекционная
Экспертная
Слайд 25Типы поверок
Первичной поверке подлежат средства измерений утвержденных типов при выпуске
из производства и при ввозе по импорту.
Периодической поверке подлежат
средства измерений, находящиеся в эксплуатации или на хранении, через установленные межповерочные интервалы.
Внеочередная поверка средств измерений проводится до окончания срока действия периодической поверки в следующих случаях:
– после ремонта средства измерений;
– при необходимости подтверждения пригодности средств измерений к применению;
– при вводе средств измерений в эксплуатацию, отправке (продаже) потребителю, а также перед передачей в аренду, в том числе прокат средств измерений по истечении половины межповерочного интервала на них;
– при отсутствии доказательств прохождения поверки (повреждения поверительного клейма или пломбы, ограничивающие доступ к определенным частям средств измерений (включая программное обеспечение) в целях предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений и (или) утери документов, подтверждающих прохождение средством измерений первичной или периодической поверки)

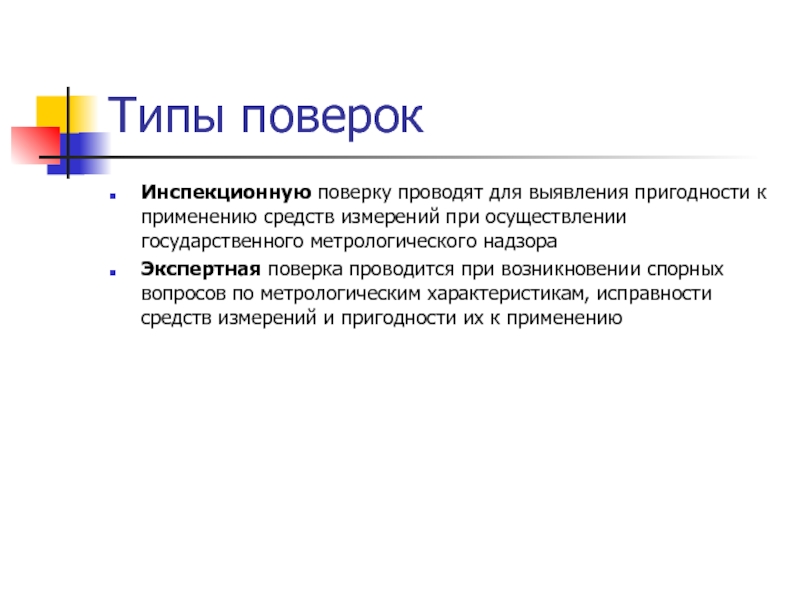

Слайд 26Типы поверок
Инспекционную поверку проводят для выявления пригодности к применению средств
измерений при осуществлении государственного метрологического надзора
Экспертная поверка проводится при возникновении
спорных вопросов по метрологическим характеристикам, исправности средств измерений и пригодности их к применению
Слайд 27Калибровка – составная часть метрологического контроля, включающая выполнение работ, в
ходе которых определяются метрологические характеристики средств измерений путем определения в
заданных условиях соотношения между значением величины, полученным с помощью средства измерений, и соответствующим значением величины, воспроизводимым эталоном единицы величины (ТКП 8.014)

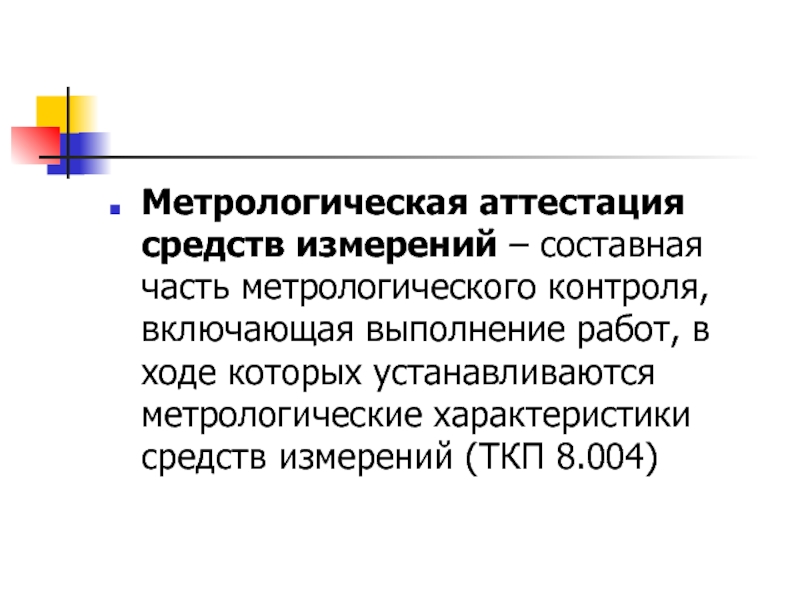

Слайд 28Метрологическая аттестация средств измерений – составная часть метрологического контроля, включающая
выполнение работ, в ходе которых устанавливаются метрологические характеристики средств измерений
(ТКП 8.004)

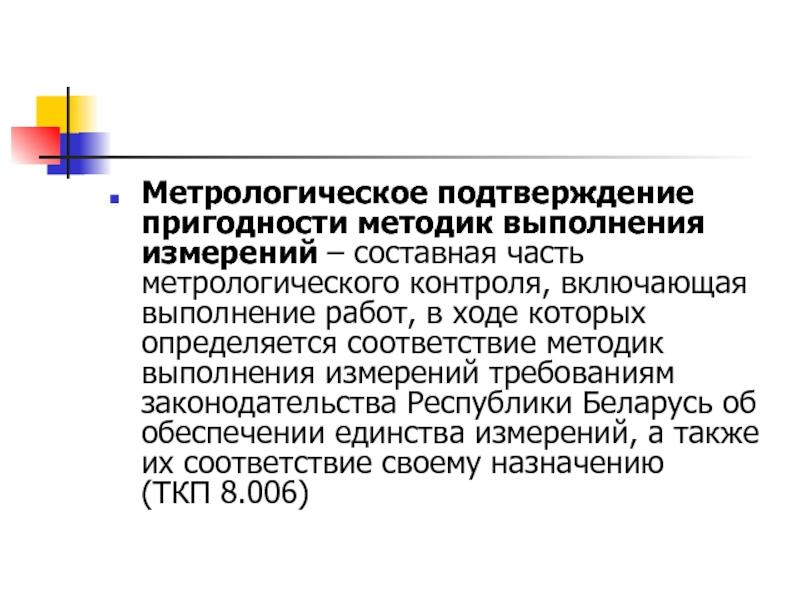

Слайд 29Метрологическое подтверждение пригодности методик выполнения измерений – составная часть метрологического
контроля, включающая выполнение работ, в ходе которых определяется соответствие методик
выполнения измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений, а также их соответствие своему назначению (ТКП 8.006)

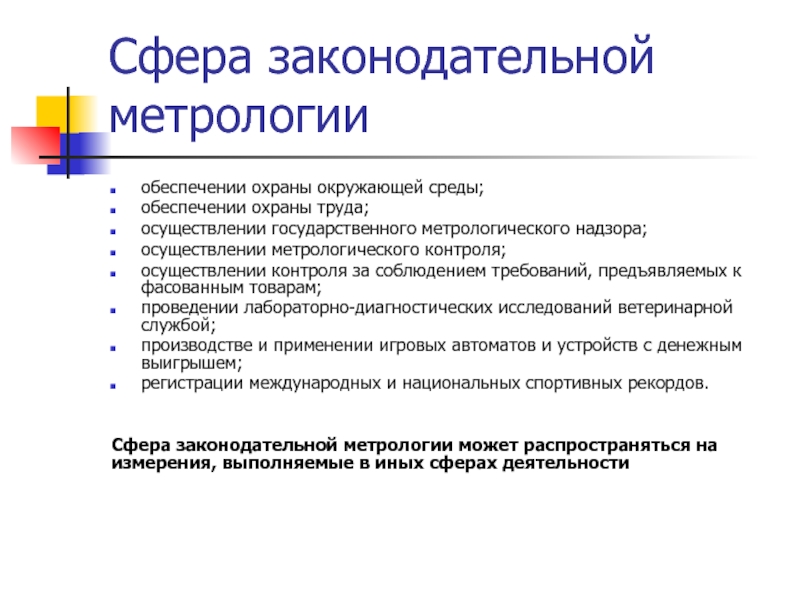

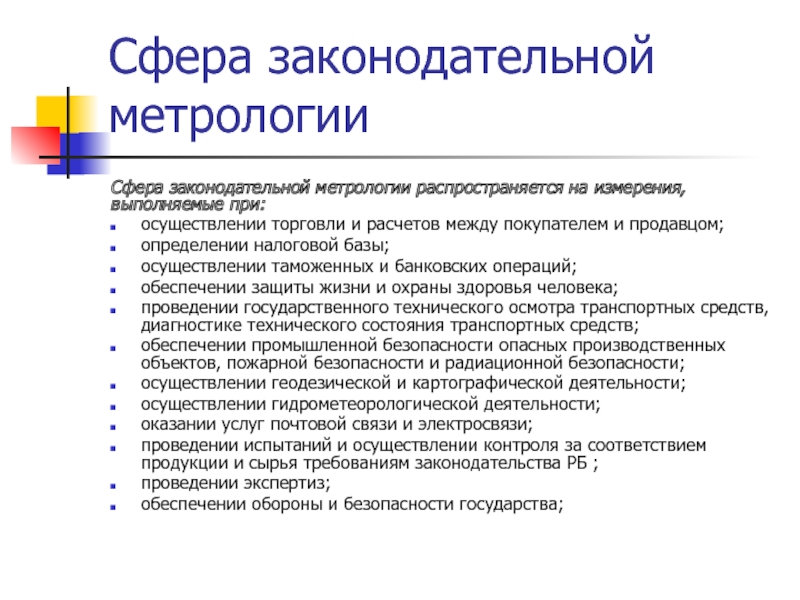

Слайд 30Сфера законодательной метрологии
Сфера законодательной метрологии распространяется на измерения, выполняемые при:
осуществлении
торговли и расчетов между покупателем и продавцом;
определении налоговой базы;
осуществлении таможенных
и банковских операций;
обеспечении защиты жизни и охраны здоровья человека;
проведении государственного технического осмотра транспортных средств, диагностике технического состояния транспортных средств;
обеспечении промышленной безопасности опасных производственных объектов, пожарной безопасности и радиационной безопасности;
осуществлении геодезической и картографической деятельности;
осуществлении гидрометеорологической деятельности;
оказании услуг почтовой связи и электросвязи;
проведении испытаний и осуществлении контроля за соответствием продукции и сырья требованиям законодательства РБ ;
проведении экспертиз;
обеспечении обороны и безопасности государства;
Слайд 31Сфера законодательной метрологии
обеспечении охраны окружающей среды;
обеспечении охраны труда;
осуществлении государственного метрологического
надзора;
осуществлении метрологического контроля;
осуществлении контроля за соблюдением требований, предъявляемых к фасованным
товарам;
проведении лабораторно-диагностических исследований ветеринарной службой;
производстве и применении игровых автоматов и устройств с денежным выигрышем;
регистрации международных и национальных спортивных рекордов.
Сфера законодательной метрологии может распространяться на измерения, выполняемые в иных сферах деятельности
Слайд 32Единицы измерений и единицы величин
Единица измерения – величина, условно принятая
за единицу, с которой сравниваются другие однородные величины для выражения
их количественного значения по отношению к этой величине
ТР 2007/003/BY «Единицы измерений, допущенные к применению на территории Республики Беларусь»

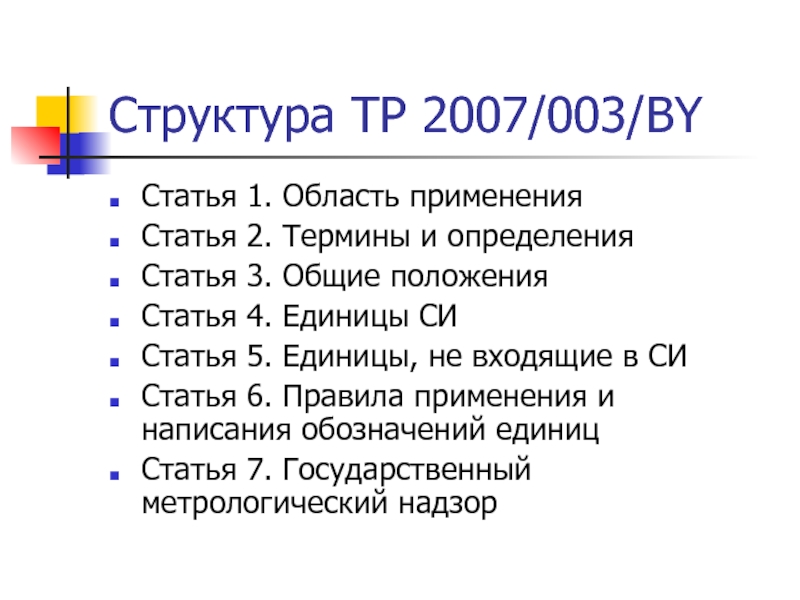

Слайд 33Структура ТР 2007/003/BY
Статья 1. Область применения
Статья 2. Термины и определения
Статья
3. Общие положения
Статья 4. Единицы СИ
Статья 5. Единицы, не входящие
в СИ
Статья 6. Правила применения и написания обозначений единиц
Статья 7. Государственный метрологический надзор
Слайд 34Структура ТР 2007/003/BY
Приложение 1 Правила образования когерентных производных единиц измерений
Международной системы единиц
Приложение 2 Производные единицы измерений Международной системы единиц,
имеющие специальные наименования и обозначения
Приложение 3 Правила образования наименований и обозначений десятичных кратных и дольных единиц измерений Международной системы единиц
Приложение 4 Единицы, допускаемые к применению наравне с единицами Международной системы единиц
Приложение 5 Единицы измерений, допускаемые к применению в отдельных областях
Приложение 6 Некоторые относительные и логарифмические единицы измерений
Приложение 7 Единицы количества информации
Приложение 8 Правила написания обозначений единиц измерений

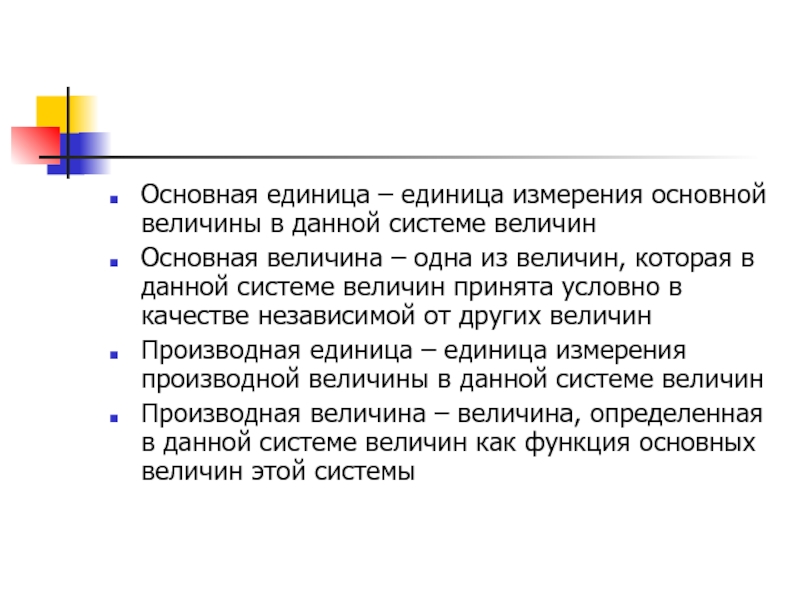

Слайд 35Основная единица – единица измерения основной величины в данной системе
величин
Основная величина – одна из величин, которая в данной системе
величин принята условно в качестве независимой от других величин
Производная единица – единица измерения производной величины в данной системе величин
Производная величина – величина, определенная в данной системе величин как функция основных величин этой системы

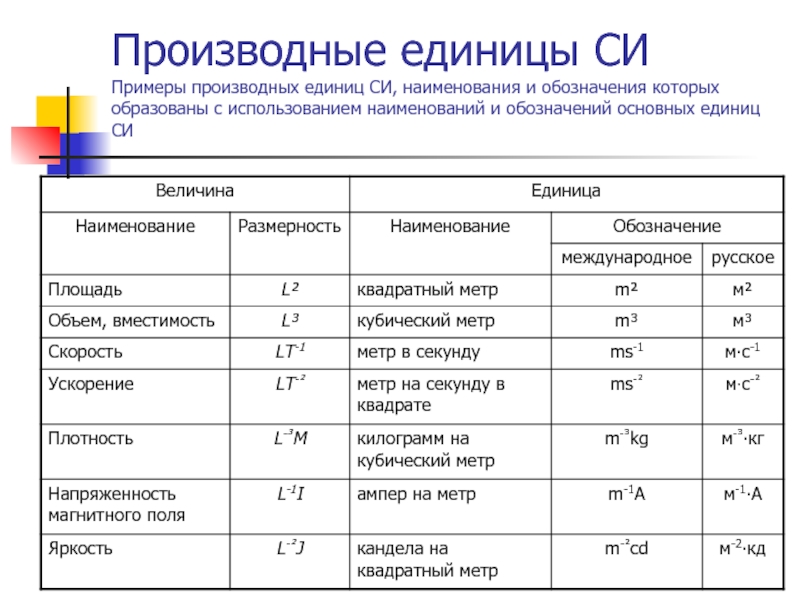

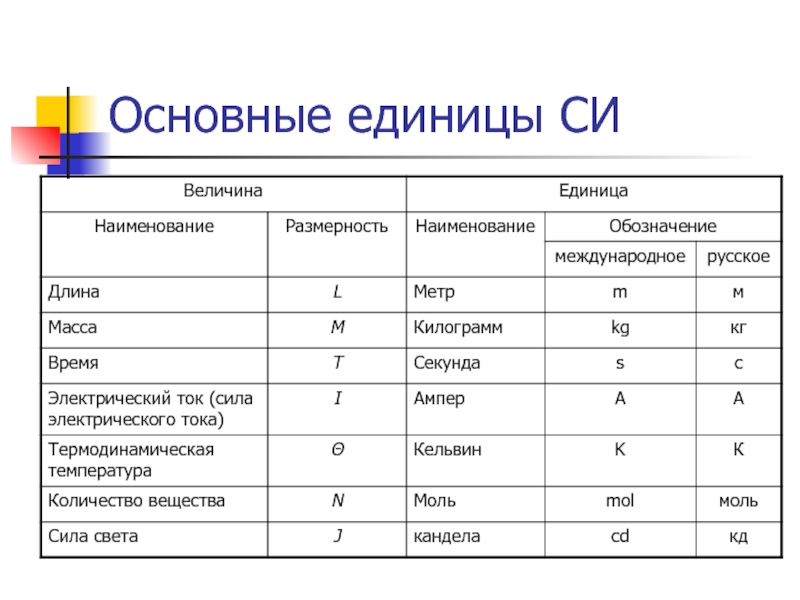

Слайд 37Производные единицы СИ
Примеры производных единиц СИ, наименования и обозначения которых
образованы с использованием наименований и обозначений основных единиц СИ
Слайд 38Производные единицы СИ
Примеры производных единиц СИ, наименования и обозначения которых
образованы с использованием специальных наименований и обозначений

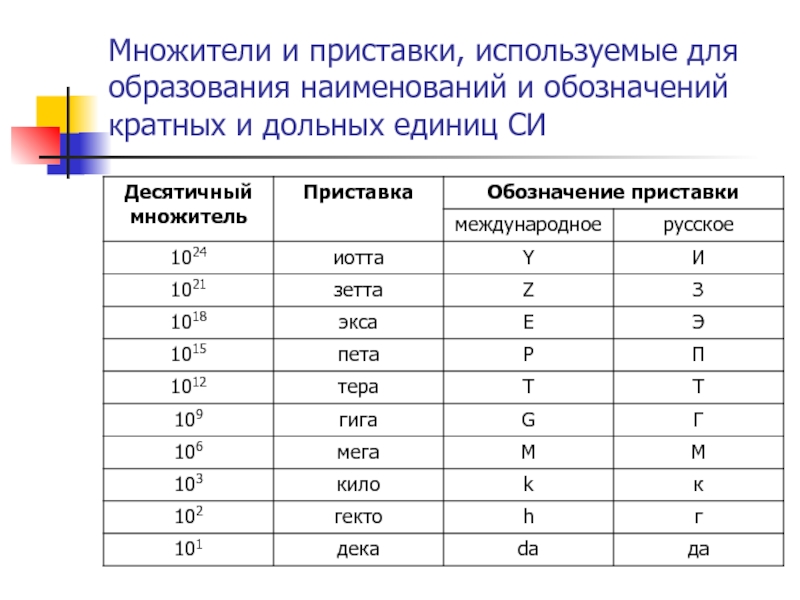

Слайд 39Множители и приставки, используемые для образования наименований и обозначений кратных
и дольных единиц СИ
Слайд 40Множители и приставки, используемые для образования наименований и обозначений кратных
и дольных единиц СИ
Слайд 41Правила написания обозначений единиц измерений
Буквенные обозначения единиц необходимо печатать прямым
шрифтом. В обозначении единиц точка не ставится.
Обозначения единиц не переносятся
на другую строку. Дробное числовое значение (с косой чертой) заключается в скобки. Между числовым значением и обозначением единицы оставляется пробел. При обозначении единиц в виде знака (…°, …', …") пробел не ставят
Пример
Правильно: Неправильно:
100 kW; 100 кВт 100kW; 100кВт
80 % 80%
20 °C 20°C
(1/60) s-1 (1/60)s-1
20° 20 °
Слайд 42Правила написания обозначений единиц измерений
При указании значений величин с предельными
отклонениями, числовые значения заключаются в скобки либо обозначения единиц проставляются
за каждым числовым значением
Пример
Правильно: Неправильно:
(100,0 ± 0,1) kg 100,0 ± 0,1 kg
50 г ± 1 г 50 ± 1 г
Буквенные обозначения единиц, водящих в произведение, отделяются точками на средней линии как знаками умножения.
Пример
Правильно: Неправильно:
N∙m; Н∙м Nm; Нм
Слайд 43Правила написания обозначений единиц измерений
При применении косой черты буквенные обозначения
единиц в числителе и знаменателе помещаются в одну строку, произведение
обозначений единиц в знаменателе заключается в скобки
Пример
Правильно: Неправильно:
m/s; м/с m/s; м/с
W/(m⋅K); Вт/(м⋅К) W/m⋅K; Вт/м⋅К
