Слайд 1ПРИКЛАДНАЯ ГЕОДЕЗИЯ
Инженерно- геодезическое проектирование

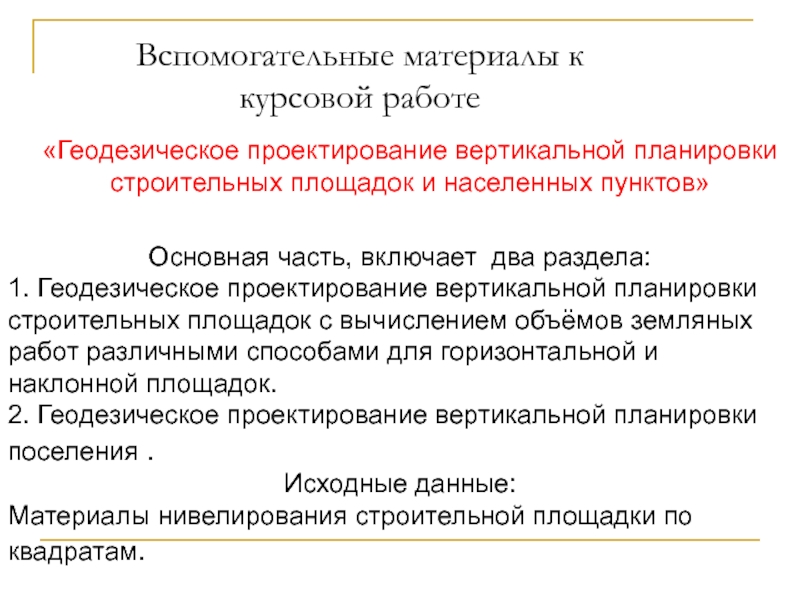

Слайд 2Вспомогательные материалы к
курсовой работе
«Геодезическое проектирование вертикальной планировки строительных площадок и
населенных пунктов»
Основная часть, включает два раздела:
1. Геодезическое проектирование вертикальной
планировки
строительных площадок с вычислением объёмов земляных работ различными способами для горизонтальной и наклонной площадок.
2. Геодезическое проектирование вертикальной планировки поселения .
Исходные данные:
Материалы нивелирования строительной площадки по квадратам.

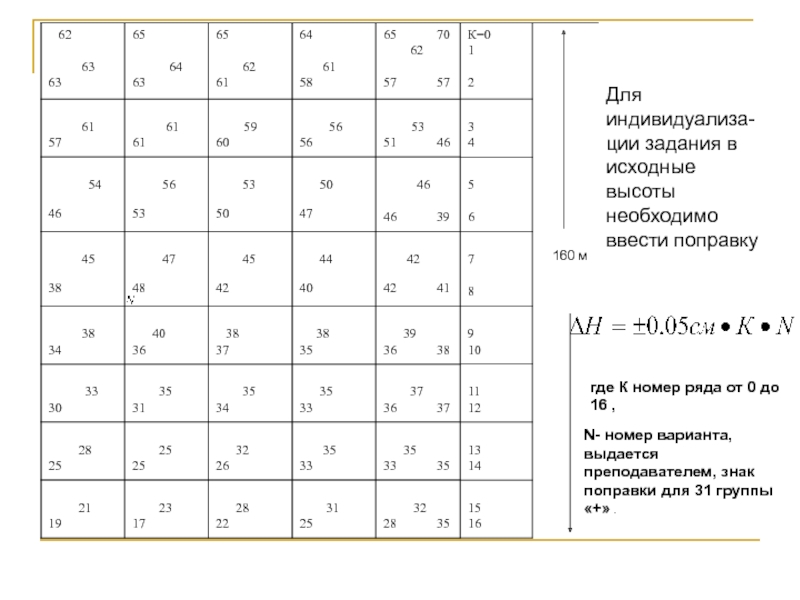

Слайд 3160 м
Для индивидуализа-ции задания в исходные высоты необходимо ввести поправку
где
К номер ряда от 0 до 16 ,
N- номер
варианта, выдается преподавателем, знак поправки для 31 группы «+» .
Слайд 4Проектирование вертикальной планировки строительных площадок с вычислением объёмов земляных работ
различными способами
1.Составить план строительной площадки размером 100х160 м в масштабе
1:1000. Подписать относительные высоты вершин квадратов в соответствии со своим индивидуальным вариантом.
2. Вычислить высоту проектной горизонтальной плоскости, как среднее весовое значение из относительных высот вершин квадратов, обеспечивающую баланс объемов земляных работ, по формуле
где
- высоты вершин квадратов из технического нивелирования; 1, 2, 3, 4 –цифры указывают число квадратов смежных в данной вершине;

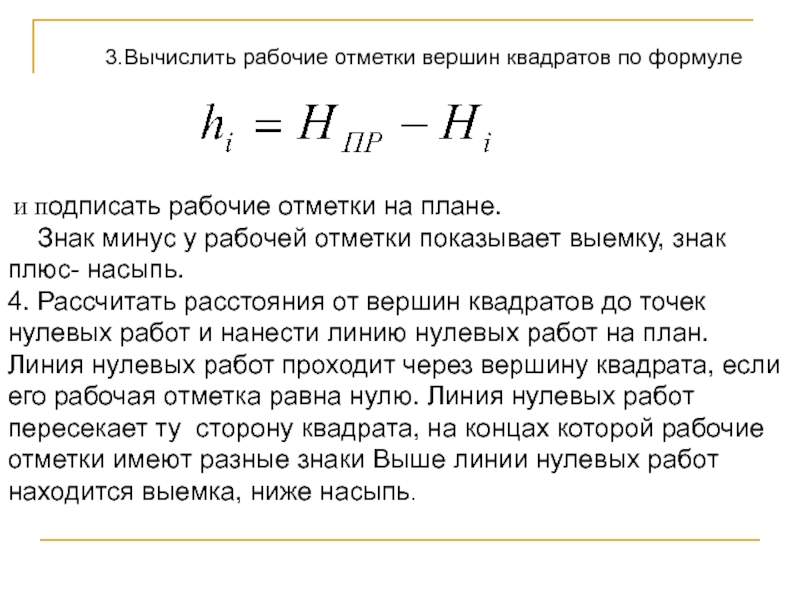

Слайд 6 и подписать рабочие отметки на плане.
Знак
минус у рабочей отметки показывает выемку, знак плюс- насыпь.
4. Рассчитать
расстояния от вершин квадратов до точек нулевых работ и нанести линию нулевых работ на план. Линия нулевых работ проходит через вершину квадрата, если его рабочая отметка равна нулю. Линия нулевых работ пересекает ту сторону квадрата, на концах которой рабочие отметки имеют разные знаки Выше линии нулевых работ находится выемка, ниже насыпь.
3.Вычислить рабочие отметки вершин квадратов по формуле
Слайд 7Расчет положения линии нулевых работ
-6
-5
+3
0
0
где
рабочие отметки на
смежных вершинах квадратов, взятые по модулю,
- длина стороны
квадрата, равная 20 м.
+
=
20 м.
Слайд 85. Вычислить объемы земляных работ по выемке и насыпи для
полных квадратов. Для этого на схеме выделить участок, содержащий полные
квадраты и не разделенные линией нулевых работ, выемки и насыпи. Объемы земляных работ вычислить по формуле:
Слайд 11Вычисление объемов земляных работ для выемки и насыпи по полным
квадратам
Слайд 12Вычислить объемы земляных работ для каждого из неполных квадратов по
формуле
Слайд 13
7.Вычислить объемы земляных работ в целом на строительной площадке. Для
этого сложить объемы, полученные для полных и неполных квадратов, соответственно,
по выемке и по насыпи. Полученные объемы должны быть равны, допускается расхождение, величина которого должна находиться в интервале
где
-ошибка округления проектной высоты, в м.,
-случайная ошибка этого способа, равная 10 кубическим метрам.
Слайд 14
При допустимом расхождении объемов насыпи и выемки найти средний объем
земляных работ
Слайд 151. Составить план участка, выписав на него высоты центров тяжести
квадратов из исходных данных.
2. Вычислить проектную высоту горизонтальной плоскости, обеспечивающую
баланс земляных работ по формуле налитичес
-графический;
, ,
гдеафоанал
тический.
Проектирование преобразования рельефа с вычислением объемов земляных работ способом суммирования рабочих отметок центров тяжести квадратов.
- высоты центров тяжести квадратов.
Слайд 163. Вычислить рабочие отметки центров тяжести квадратов по формуле поверхности,
путем графических построений на топографическом плане
4. Провести на плане
линию нулевых работ, ее положение получить интерполированием по рабочим отметкам центров тяжести квадратов. и пециальных 5.Вычислить объемы выемки и насыпи по формуле
летки, номограммы. Проектные высоты и высоты земли находятся графическим интерполиров4. Провести нинию нулевых работ, ее положение получить
интерполированием по рабочим отметкам центров тяжести квадратов.
лированием по рабочим отметкам центров тяжести квадратов.
анием. Графический способ применяется тогда, когда не требуется высокая точность определени4. Провести
Слайд 17Графический способ заключается в получении проектной поверхности, путем графических построений
на топографическом плане или специальных чертежах , при этом используются
различные графики, палетки, номограммы. Проектные высоты и высоты земли находятся графическим интерполированием. Графический способ применяется тогда, когда не требуется высокая точность определения проектных высот и рабочих отметок, то есть, на начальных стадиях проектирования при составлении проектного задания.
Слайд 187. При их допустимом расхождении найти средний объем земляных работ
на объекте Про=
6. Сравнить объемы выемки и насыпи (
= 15 куб.м)
Слайд 19Проектирование с вычислением объемов земляных работ способом горизонтальных пластов:
1) составить топографический
план исходного участка, горизонтали провести через 10 см;
2) вычислить высоту проектной
горизонтальной плоскости, обеспечивающую баланс земляных работ, по формуле
Где Hi- высоты точек (вершин квадратов) из технического нивелирования;
Слайд 204) провести линию нулевых работ, соответствующую горизонтали с высотой, равной
НПР;
Слайд 215) планиметром, предварительно установив цену деления, измерить площади горизонтальных сечений,
ограниченных линией нулевых работ, каждой горизонталью и границами участка отдельно
по выемке и насыпи.ельствОбычно аналитическим способом проектируют наиболее от 5) планиметром, предварительно установив цену деления, измерить площади горизонтальных сечений, ограниченных линией нулевых работ, каждой горизонталью и границами участка отдельно по выемке и насыпи.ветственнинженерны сооружения, имеющие строгую геометрическую форму (аэродромы). Аналитическим способом так же проектируют опорные точки, линии, плоскости, положение которых должно быть сохранено при проектировании другими способами. Если при аналитическом способе проектирования поверхность задана редкой сетью точек, то результаты проектирования будут грубыми. В этом случае лучше использовать графический способ.
Слайд 23 6) вычислить объемы земляных работ по каждому пласту между
двумя горизонтальными сечениями по формуле:
где Р1 и Р2 площади горизонтальных
сечений, hП –высота пласта.
В случае необходимости уточнения результатов можно применить для подсчета объема пласта более точную формулу:
Слайд 247. Сравнить объемы выемки и насыпи (
) = 20 куб.м)
8. При их допустимом расхождении
найти средний объем земляных работ на объекте Про=
Слайд 25Сравнение способов вычисления объемов земляных работ
Слайд 26Геодезическое проектирование вертикальной планировки наклонной площадки с вычислением объемов земляных
работ способами квадратных призм и изораб
Геодезическое проектирование вертикальной планировки необходимо
выполнять с соблюдением следующих условий:
- минимум земляных работ;
- баланса земляных работ;
- наклона площадки, обеспечивающего сток поверхностных вод.
Работа выполняется в следующем порядке:
Слайд 271.Вычислить значение уклона по стороне квадрата
i1=(63-62)/2000=0,0005
i2=(57-63)/2000=-0,003
i3=(46-57)/2000=-0,0055
i4=(38-46)/2000=-0,004
Такие уклоны вычислить по всем сторонам квадратов.
Затем
вычислить фактические средний продольный и поперечный уклоны строительной площадки.
Слайд 282.Установить проектные значения продольного и поперечного уклонов площадки.
Значение проектного уклона
для обеспечения естественного стока должно быть не менее 0,005. Для
обеспечения уменьшения объемов земляных работ проектные уклоны площадки принимают максимально приближенными к средним фактическим уклонам участка. При этом если значения средних фактических уклонов (или одного из уклонов) превышают 0,005, то их принимают за проектные. Если оба средних фактических уклона меньше 0,005, то значение проектного уклона по одному из направлений, которое ближе к допустимому, принимают равным 0,005, а по второму за проектное принимают фактическое.
Слайд 293. Проектные отметки (высоты) вершин квадратов для наклонной площадки вычислить
используя проектные уклоны и проектную высоту исходной точки. Для обеспечения
баланса земляных работ за исходную точку взять центр тяжести участка придав ей проектную высоту, равную , вычисленную для горизонтальной плоскости.
4. Вычислить рабочие отметки вершин квадратов по формуле
и выписать их на план.
5. Провести на плане линию нулевых работ.
6. Вычислить объемы земляных работ способом квадратных призм .
Слайд 307. Вычислить объемы земляных работ способом горизонтальных пластов. Для этого
на план нанести изорабы - линии равных рабочих отметок через
10 см. Положение изораб на сторонах квадратов получить интерполированием по рабочим отметкам их вершин также, как это делается для горизонталей.
8. Изобразить проектный рельеф способом красных горизонталей. Для этого на план выписать проектные высоты всех вершин и выполнить интерполирование проектных горизонталей на сторонах квадратов с сечением через 0,25 м. (25 см). Проектные горизонтали должны представлять собой прямые линии.
9. Составить таблицу с результатами расчетов объемов земляных работ по наклонной площадке и сравнить их.
Слайд 34Масштаб 1:2000
Высота сечения рельефа через 0,5 м
Фрагмент генерального плана
Ул. Садовая
Слайд 36Расчет проектных и рабочих отметок
Слайд 37Расчет проектных высот продольного профиля улицы Мира

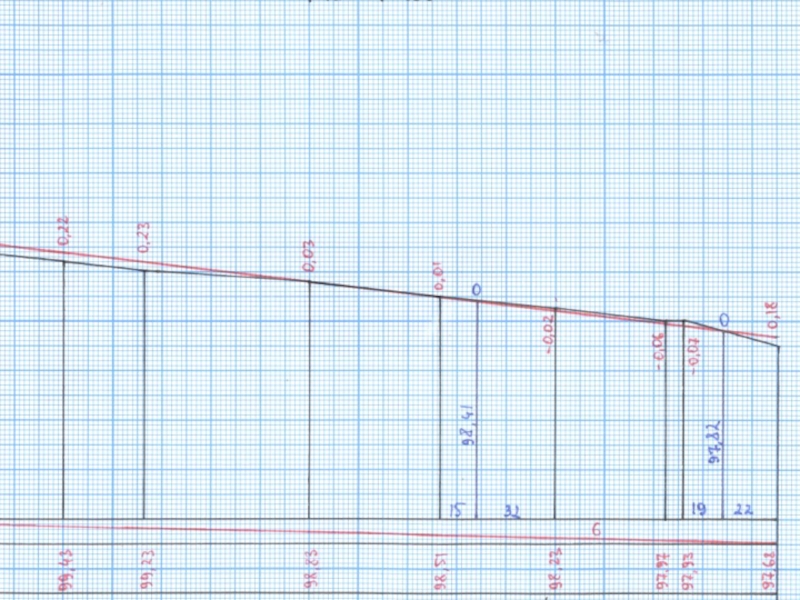

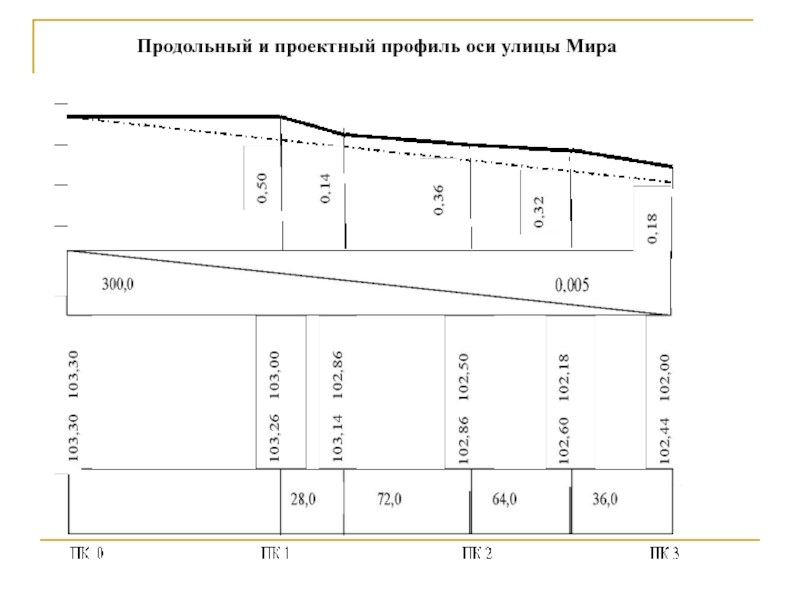

Слайд 38Продольный и проектный профиль оси улицы Мира
Слайд 39Вычисление отметок точек нулевых работ

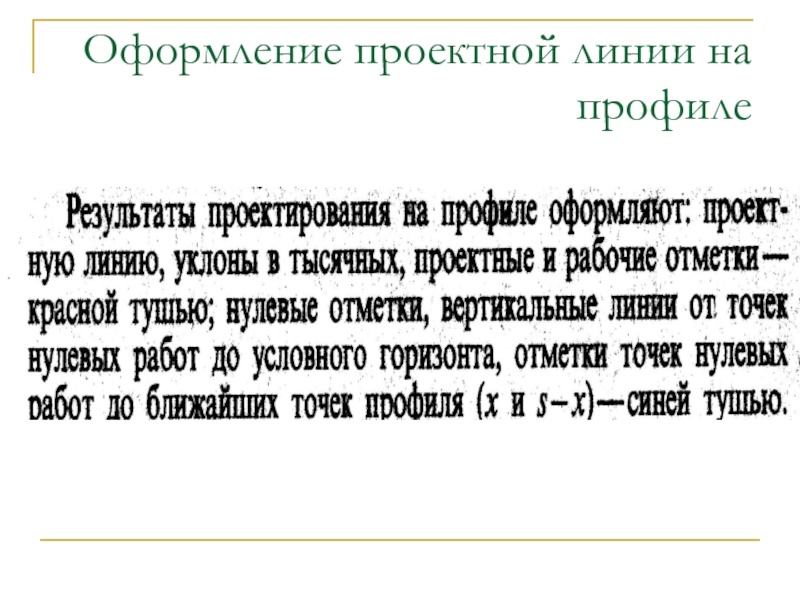

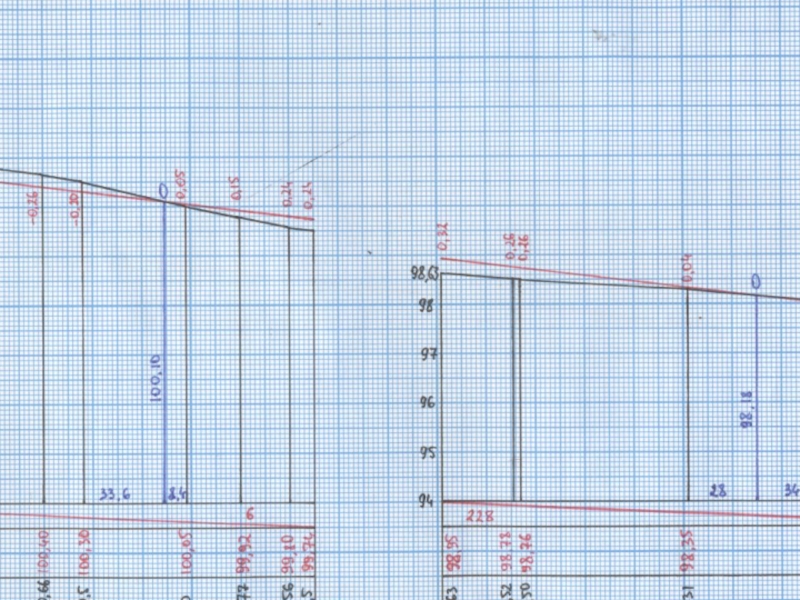

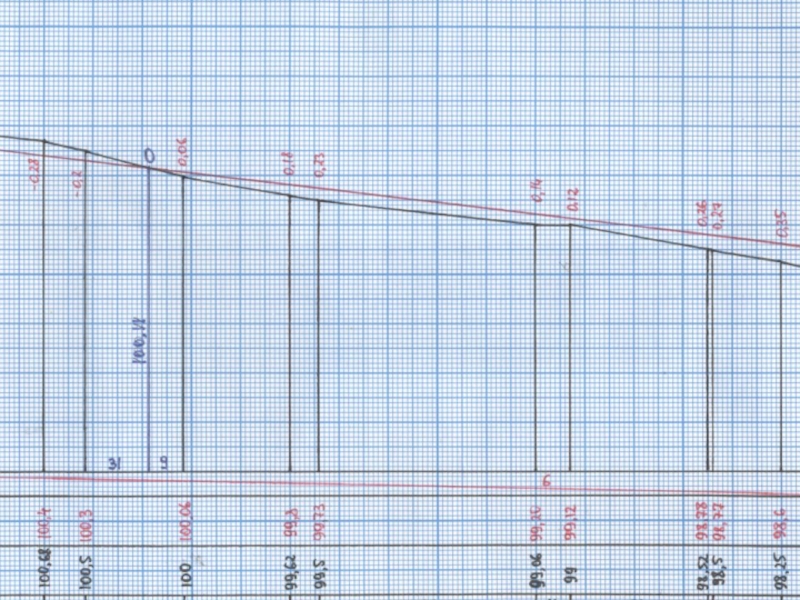

Слайд 40Оформление проектной линии на профиле
Слайд 45Таблица - Вычисление объемов земляных работ без учета типовых поперечников
по улице Мира

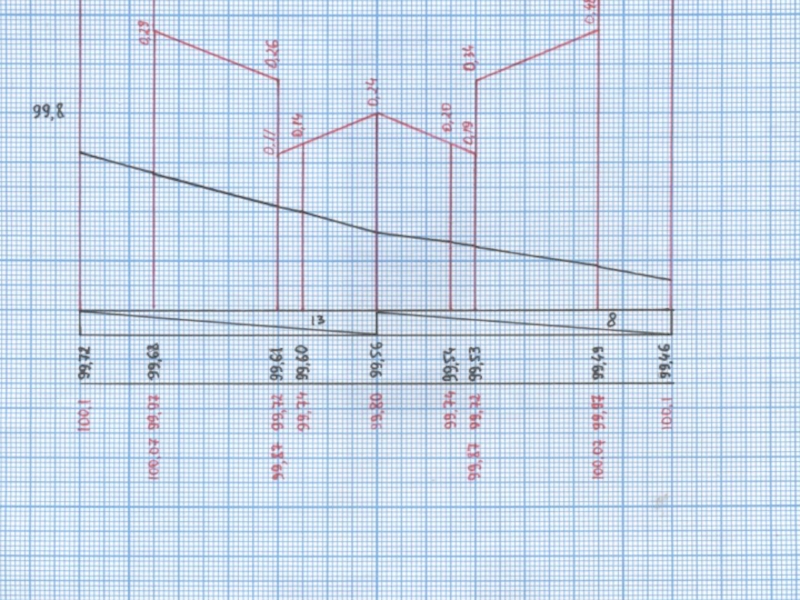

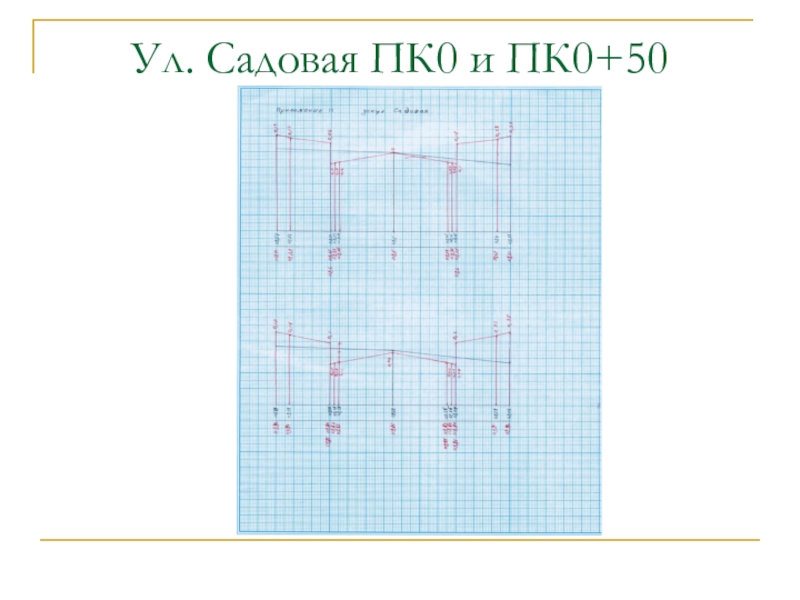

Слайд 55Вычисление объемов земляных работ вертикальной планировке улиц с учётом разработанных
высотных поперечников.
Слайд 56Вычисление объемов земляных работ с учетом разработанных высотных поперечников
пк0

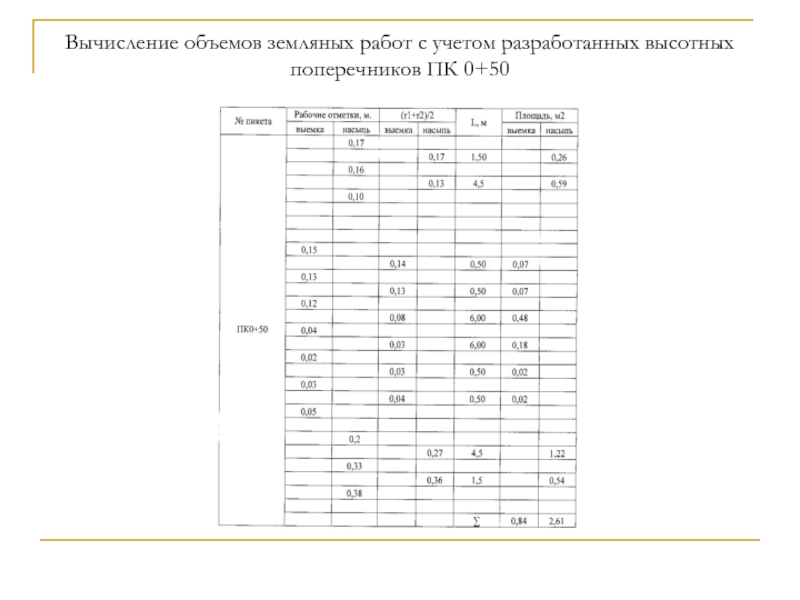

Слайд 57Вычисление объемов земляных работ с учетом разработанных высотных поперечников ПК
0+50
Слайд 58Вычисление объемов земляных работ с учетом разработанных высотных поперечников ПК1
Слайд 59Вычисление объемов земляных работ с учетом разработанных высотных поперечников ПК1+50
Слайд 60
Передача проектной высоты на угол квартала
Слайд 61Передача проектной высоты на угол квартала
Слайд 65Пример градуирования проектных горизонталей
