Применение метода исследования опасности и работоспособности HAZOP
Содержание
- 1. Применение метода исследования опасности и работоспособности HAZOP
- 2. HAZOPHAZOP - это сокращение английских слов “HAZard”
- 3. Общие характеристикиПредприятие.МКУ ПГССВид деятельности. аварийно-спасательные, поисково-спасательные, газоспасательные
- 4. Слайд 4
- 5. Исследуемая операция: зарядка

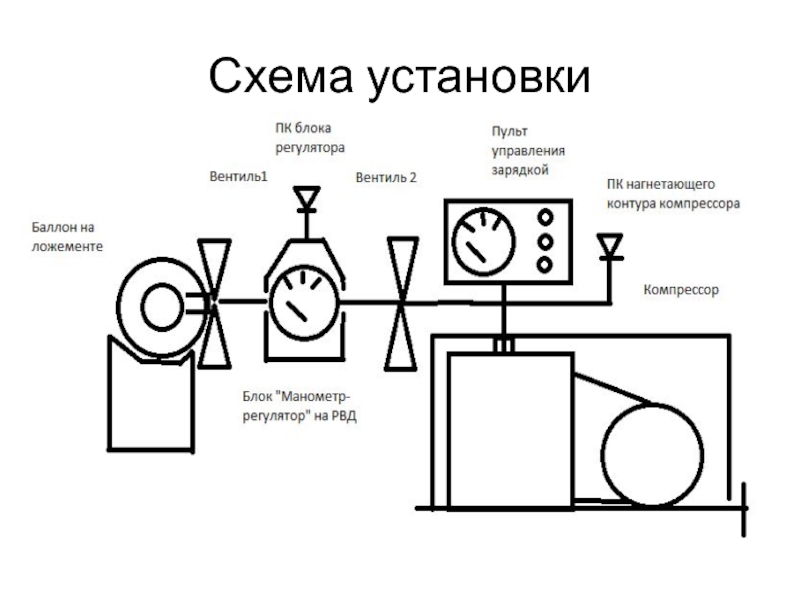

- 6. Схема установки
- 7. Скачать презентанцию
HAZOPHAZOP - это сокращение английских слов “HAZard” и “OPerability”, что в переводе означает дословно «угроза (опасность)» и «работоспособность (оборудования и технологий)».Исследования HAZOP - это системный подход, дающий возможность изучить производственное оборудование
Слайды и текст этой презентации

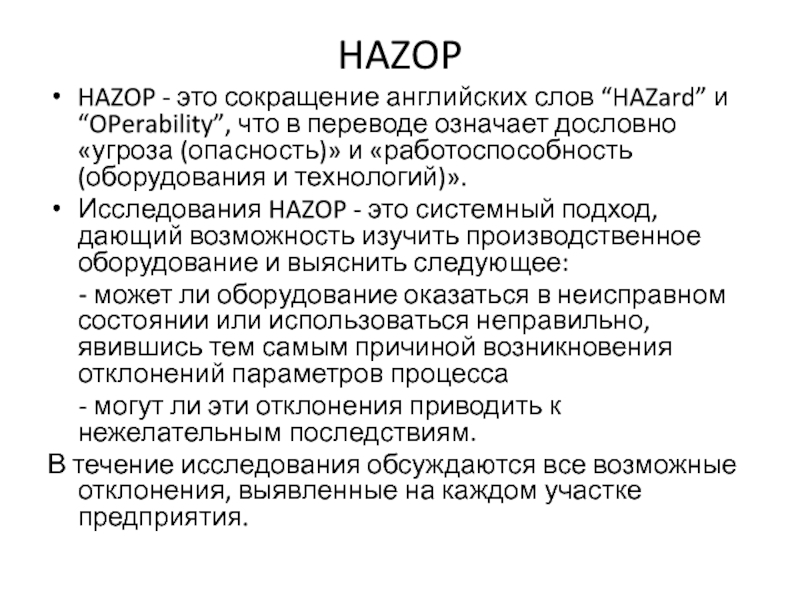

Слайд 2HAZOP
HAZOP - это сокращение английских слов “HAZard” и “OPerability”, что
в переводе означает дословно «угроза (опасность)» и «работоспособность (оборудования и
технологий)».Исследования HAZOP - это системный подход, дающий возможность изучить производственное оборудование и выяснить следующее:
- может ли оборудование оказаться в неисправном состоянии или использоваться неправильно, явившись тем самым причиной возникновения отклонений параметров процесса
- могут ли эти отклонения приводить к нежелательным последствиям.
В течение исследования обсуждаются все возможные отклонения, выявленные на каждом участке предприятия.

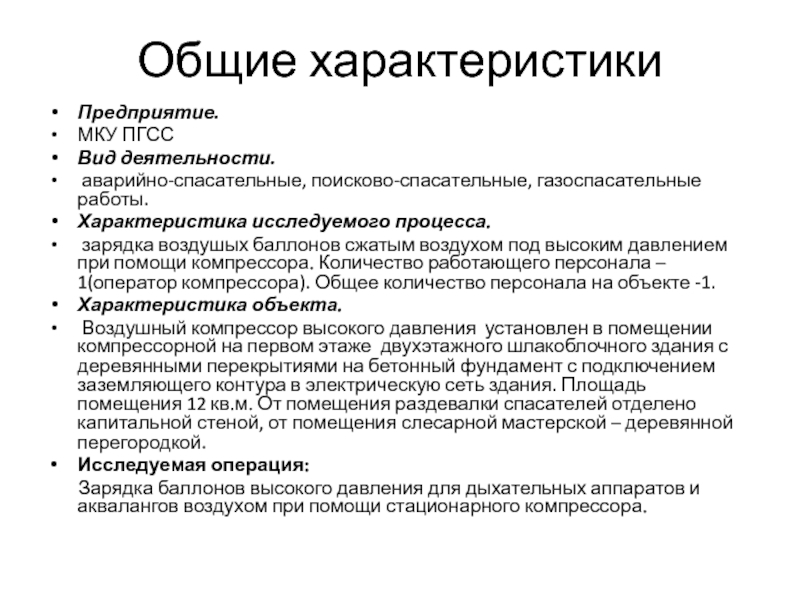

Слайд 3Общие характеристики
Предприятие.
МКУ ПГСС
Вид деятельности.
аварийно-спасательные, поисково-спасательные, газоспасательные работы.
Характеристика исследуемого процесса.
зарядка воздушых баллонов сжатым воздухом под высоким давлением при помощи
компрессора. Количество работающего персонала – 1(оператор компрессора). Общее количество персонала на объекте -1.Характеристика объекта.

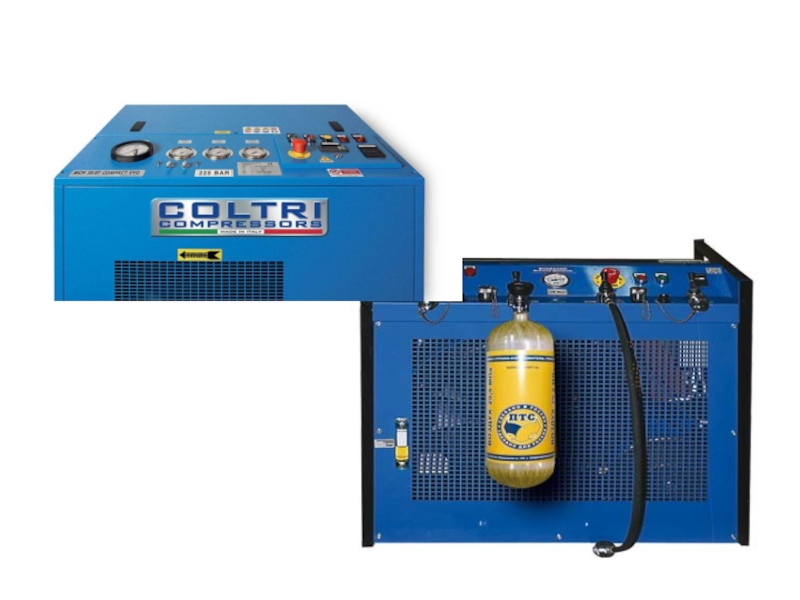

Воздушный компрессор высокого давления установлен в помещении компрессорной на первом этаже двухэтажного шлакоблочного здания с деревянными перекрытиями на бетонный фундамент с подключением заземляющего контура в электрическую сеть здания. Площадь помещения 12 кв.м. От помещения раздевалки спасателей отделено капитальной стеной, от помещения слесарной мастерской – деревянной перегородкой.
Исследуемая операция:
Зарядка баллонов высокого давления для дыхательных аппаратов и аквалангов воздухом при помощи стационарного компрессора.

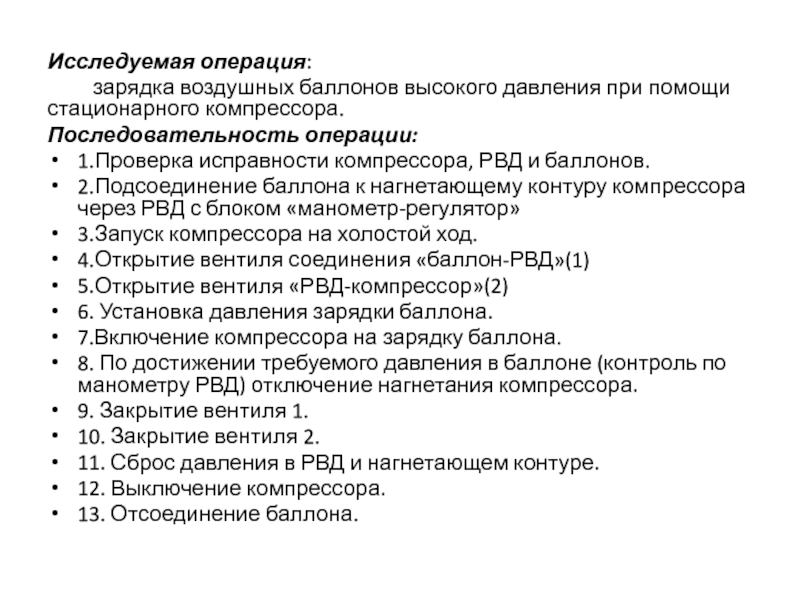

Слайд 5Исследуемая операция:
зарядка воздушных баллонов высокого
давления при помощи стационарного компрессора.
Последовательность операции:
1.Проверка исправности компрессора, РВД и
баллонов.2.Подсоединение баллона к нагнетающему контуру компрессора через РВД с блоком «манометр-регулятор»
3.Запуск компрессора на холостой ход.
4.Открытие вентиля соединения «баллон-РВД»(1)
5.Открытие вентиля «РВД-компрессор»(2)
6. Установка давления зарядки баллона.
7.Включение компрессора на зарядку баллона.
8. По достижении требуемого давления в баллоне (контроль по манометру РВД) отключение нагнетания компрессора.
9. Закрытие вентиля 1.
10. Закрытие вентиля 2.
11. Сброс давления в РВД и нагнетающем контуре.
12. Выключение компрессора.
13. Отсоединение баллона.
