Примеры ЭКГ с расшифровкой
Содержание
- 1. Примеры ЭКГ с расшифровкой
- 2. Синусовый ритм с АВ-блокадой 2 ст. Мобитц
- 3. Синусовый ритм99 в мин. ЭОС расположена горизонтально.
- 4. Синусовая тахикардия 105 в мин. ЭОС не
- 5. Синусовый ритм с ЧСС 74 в мин.
- 6. Мерцание предсердий с умеренной тахисистолией желудочков. Амплитудные
- 7. Трепетание предсердий с АВ – проведением 4:1.
- 8. Желудочковая тахикардия 140 в мин. ЭОС отклонена
- 9. Синусовый ритм 80 в мин с АВ-блокадой
- 10. Синусовый ритм с ЧСС 72 вмин. ИМ
- 11. Стойкая предсердная тахикардия с ЧСС 158 в
- 12. Синусовый ритм 85 в мин. Изменения ST
- 13. Синусовый ритм 72 в мин. Синдром ранней
- 14. Синусовый ритм 84 в мин. ЭОС отклонена
- 15. Синусовая брадикардия 54 в мин. Изменения ST
- 16. Синусовый ритм 82 в мин. Признаки ГПП.Снижен
- 17. Синусовый ритм и полная АВ-блокада. Замещающий ритм
- 18. ЭКГ № 18. Мужчина 21 год страдает
- 19. ЭКГ № 19. Женщина 50 лет, страдает
- 20. ЭКГ № 20. Мужчина 55 лет через
- 21. ЭКГ № 21. Женщина 78 лет. Жалоб
- 22. ЭКГ № 22. Женщина 68 лет с
- 23. ЭКГ № 23. Мужчина 70 лет, перенесший
- 24. ЭКГ № 24. Мужчина 57 лет с
- 25. ЭКГ № 25. Женщина 42 лет с
- 26. ЭКГ № 26. Женщина 55 лет. Жалоб
- 27. Синусовая брадикардия 50 в мин. ЭОС не
- 28. Синусовый ритм 96 в мин. Предсердная экстрасистолия
- 29. Синусовый ритм 85 в мин. Обширный ИМ
- 30. ЭКГ № 30. Мужчина 30 лет с
- 31. Синусовая тахикардия 126 в мин. Неспецифические изменения
- 32. Синусовый ритм 62 в мин. Передне-перегородочный ИМ
- 33. Синусовый ритм 75 в мин. Предсердная экстрасистолия
- 34. Синусовая тахикардия 105 в мин. Признаки обширного
- 35. Синусовый ритм 72 в мин. Передний ИМ.
- 36. Синусовый ритм. Переднебоковой ИМ. Изменения в нижней
- 37. Синусовый ритм 85в мин. ЭКГ-картина острого перикардита.ЭКГ

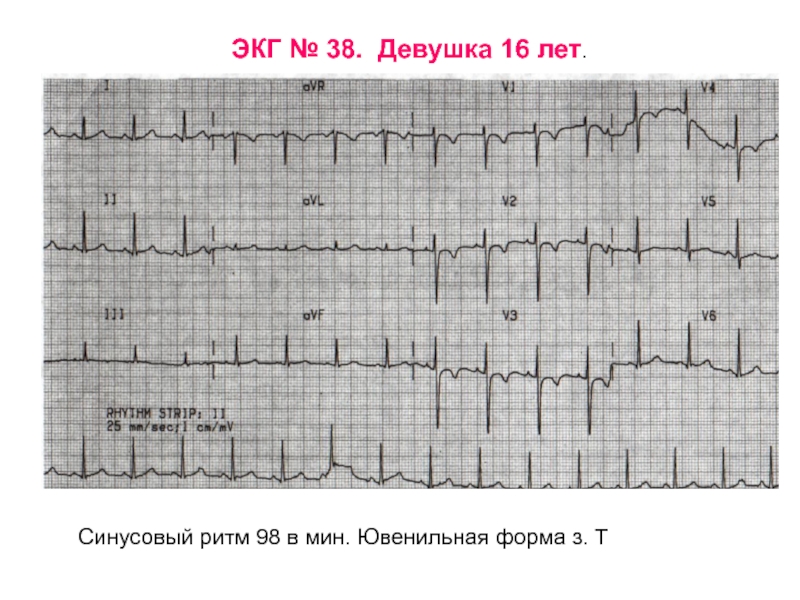

- 38. ЭКГ № 38. Девушка 16 лет.Синусовый ритм 98 в мин. Ювенильная форма з. Т
- 39. Синусовый ритм 68 в мин. ЖЭ. ИМ
- 40. ЭКГ № 40. Женщина 78 лет, страдающая гипотензией.Синусовый ритм 88 в мин. ПБЛНПГ.
- 41. Скачать презентанцию
Синусовый ритм с АВ-блокадой 2 ст. Мобитц 2, 2:1. ЧСП = 72 в мин, ЧСЖ= 36 в мин. ЭОС расположена горизонтально.ЭКГ № 2. Мужчина 62 лет с жалобами на головокружение.
Слайды и текст этой презентации
Слайд 1Синусовый ритм с ЧСС 70 в мин. ЭОС отклонена влево.
Синдром WPW.
испытывающий боли в грудной клетке.
Слайд 2Синусовый ритм с АВ-блокадой 2 ст. Мобитц 2, 2:1. ЧСП
= 72 в мин,
ЧСЖ= 36 в мин. ЭОС расположена
горизонтально.ЭКГ № 2. Мужчина 62 лет с жалобами на головокружение.
Слайд 3Синусовый ритм99 в мин. ЭОС расположена горизонтально.
Полная блокада ЛНПГ.
ЭКГ
№ 3. Женщина 78 лет с кардиомегалией и двухсто-
ронним плевральным
выпотом.
Слайд 4Синусовая тахикардия 105 в мин. ЭОС не отклонена. Нижнебоковой ИМ,
изменения ST и Т связаны с острым повреждением миокарда. Возможен
ИМ задней локазизации или изменения в передне-перегородочной области являются
реципрокными.
ЭКГ № 4. Мужчина 59 лет испытывает боли за грудиной в течение 45 мин.
Слайд 5Синусовый ритм с ЧСС 74 в мин. Миграция водителя ритмаот
син. Узла
к АВ-соединению
ЭКГ № 5. Девушка 16 лет, занимающаяся баскетболом.
Слайд 6Мерцание предсердий с умеренной тахисистолией желудочков. Амплитудные признаки ГЛЖ, изменения
ST и Т, связанные с ней.
Аномалии ST и Т,
возможно, свидетельствуют об ишемии миокарда.ЭКГ № 6. Женщина 75 лет страдает АГ.
Слайд 7Трепетание предсердий с АВ – проведением 4:1. Неполная блокада ПНПГ.
Неспецифические изменения зубца Т.
ЭКГ № 7. Мужчина 90 лет. Чувствует
себя хорошо.
Слайд 8Желудочковая тахикардия 140 в мин. ЭОС отклонена вправо.
ЭКГ № 8.
Мужчина 64 лет доставлен в отделении интен-
сивной терапии в полуобморочном
состоянии.В анамнезе ОИМ.
Слайд 9Синусовый ритм 80 в мин с АВ-блокадой 1 степени. ИМ
нижней стенки неизвестной
давности. Обширный ИМ передне-перегородочной области с распространением
на боковую
стенку неопределенной давности. Аневризма ЛЖ.ЭКГ № 9. Мужчина 79 лет. В анамнезе ИБС.

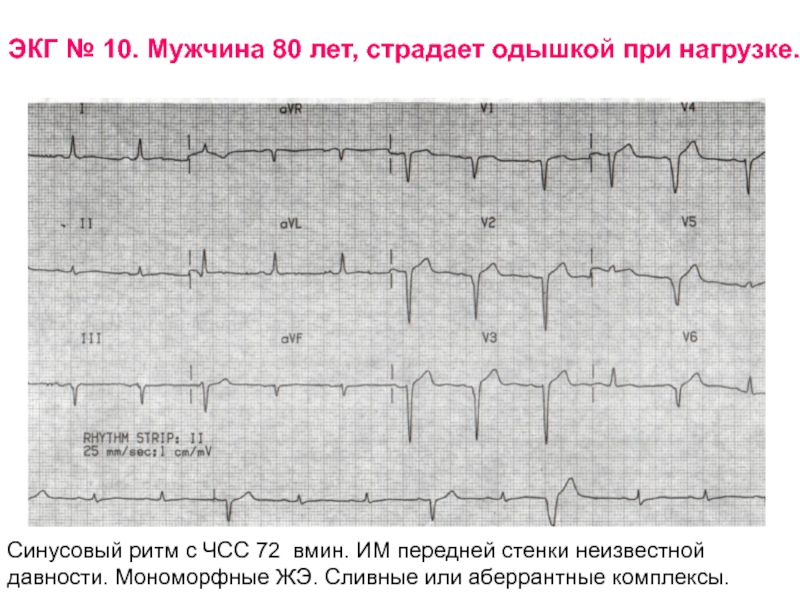

Слайд 10Синусовый ритм с ЧСС 72 вмин. ИМ передней стенки неизвестной
давности. Мономорфные ЖЭ. Сливные или аберрантные комплексы.
ЭКГ № 10. Мужчина
80 лет, страдает одышкой при нагрузке.
Слайд 11Стойкая предсердная тахикардия с ЧСС 158 в мин.
Электрическая альтернация.
ЭКГ
№ 11. Женщина 26 лет страдает сердцебиениями.
Слайд 12Синусовый ритм 85 в мин. Изменения ST и Т, свидетельствующие
об остром
или недавнем повреждении миокарда.
ЭКГ № 12. Мужчина 36 лет
с атипичными болями в области сердца.
Слайд 13
Синусовый ритм 72 в мин. Синдром ранней реполяризации желудочков.
ЭКГ №
13. Призывник в возрасте 22 лет проходит
плановое обследование.

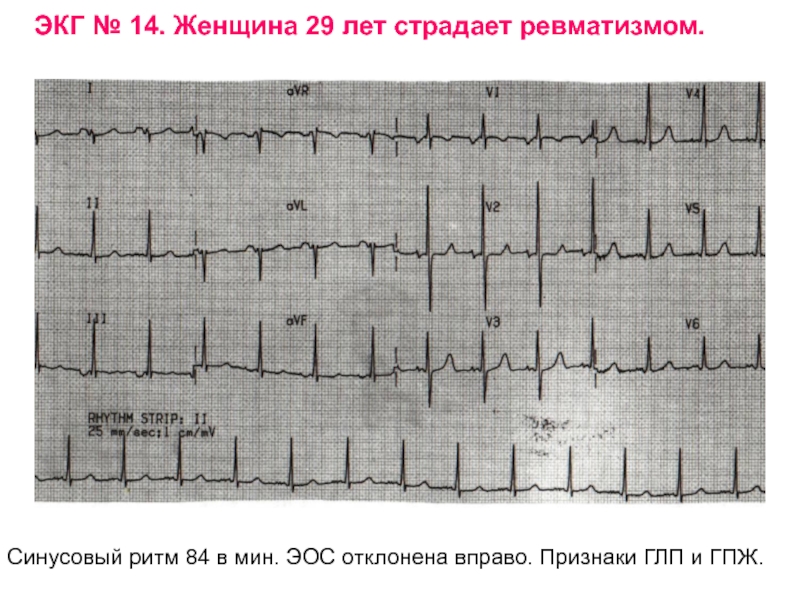

Слайд 14Синусовый ритм 84 в мин. ЭОС отклонена вправо. Признаки ГЛП
и ГПЖ.
ЭКГ № 14. Женщина 29 лет страдает ревматизмом.
Слайд 15Синусовая брадикардия 54 в мин. Изменения ST и Т свидетельствуют
об остром повреждении миокарда. Амплитудные признаки ГЛЖ.
ЭКГ № 15. Мужчина
57 лет, страдающий АГ, испытываетболи в груди в течение 2 часов.
Слайд 16Синусовый ритм 82 в мин. Признаки ГПП.Снижен вольтаж в отведениях
от конечностей. Недостаточное нарастание волны R.
ЭКГ № 16. Мужчина 79
лет, постоянно испытывающий одышку. Злостный курильщик.
Слайд 17Синусовый ритм и полная АВ-блокада. Замещающий ритм из АВ-соединения.
АВ-диссоциация. Признаки
ИМ нижней стенки. Депрессия ST и инверсия волны Т в
отведениях I, aVL и в грудных отведениях могут быть связаны как с реципрокными
Изменениями, так и с ишемией или ИМ в области задней стенки.
ЭКГ № 17. Мужчина в возрасте 52 лет испытывает
боли за грудиной. АД у него низкое.
Слайд 18ЭКГ № 18. Мужчина 21 год страдает заболеванием
почек в терминальной
стадии.
Синусовый ритм 98 в мин. ЭОС расположена горизонтально. Признаки комбинированной
гипертрофии предсердий, признаки ГЛЖ. Гиперкалиемия.
Слайд 19ЭКГ № 19. Женщина 50 лет, страдает артериальной
гипертензией.Год назад
её ЭКГ была в пределах нормы.
Синусовая брадикардия 58 в мин.ЭОС
не отклонена. Полная БПНПГ.
Слайд 20ЭКГ № 20. Мужчина 55 лет через 8 дней после
операции
АКШ. Беспокоит легкое сердцебиение.
Син. ритм 88 в мин. ЭОС
в норме. Политопные, мультиформные, парные ЖЭ, формирующиеся по типу бигеминии. Неспецифические изменения ST и Т.
Слайд 21ЭКГ № 21. Женщина 78 лет. Жалоб не предъявляет.
Синусовый ритм
с АВ-блокадой 1 степени. Желудочковая и
предсердная экстрасистолия.
Слайд 22ЭКГ № 22. Женщина 68 лет с приступами
сердцебиений в
анамнезе.
Синусовый ритм с АВ-блокадой 2 ст. типа Мобитц 1. Недостаточное
нарастание волны R.
Слайд 23ЭКГ № 23. Мужчина 70 лет, перенесший операцию
на сердце.
Трепетание
предсердий, координированная форма с проведением 2:1.
Амплитудные признаки ГЛЖ, с
которой связаны изменения ST и Т.
Слайд 24ЭКГ № 24. Мужчина 57 лет с приступом болей за
грудиной
в течение 6 часов.
Синусовый ритм 85 в мин. ЭОС
отклонена влево. ИМ нижней стенки, острая стадия. ИМ задней стенки – подострая стадия. Депрессия ST в боковых отведениях может быть связана с ишемией боковой стенки.
Слайд 25ЭКГ № 25. Женщина 42 лет с острой одышкой
Синусовый ритм
86 в мин. ЭОС отклонена вправо. Признаки ГПЖ.
Изменения в
левом предсердии. Неспецифические изменения ST и Т.
Слайд 26ЭКГ № 26. Женщина 55 лет. Жалоб не предъявляет,
идет
второй день госпитализации.
Синусовый ритм 84 в мин. Желудочковая экстрасистолия. ИМ
нижнейстенки, ранняя стадия. Амплитудные признаки ГЛЖ. Изменения в ЛП.
Слайд 27Синусовая брадикардия 50 в мин. ЭОС не отклонена. Предсердные
экстрасистолы.
Изменения в левом предсердии. Неспецифические изменения ST и Т.
ЭКГ №
27. Мужчина 75 лет страдает сердцебиениями.
Слайд 28Синусовый ритм 96 в мин. Предсердная экстрасистолия с нормальным
и аберрантным
проведением. Амплитудные признаки ГЛЖ. Изменения в ЛП.
ЭКГ № 28. Женщина
79 лет страдает АГ, доставлена в реа-Нимационное отделение с тяжёлой одышкой.
Слайд 29Синусовый ритм 85 в мин. Обширный ИМ передней и боковой
стенок.
Изменения ST и Т в боковой стенке являются реципрокными
или связаны с ишемией миокарда.
ЭКГ № 29. Мужчина 37 лет с жалобами на боли в груди и
одышку, развившимися через 2 часа после вдыхания
кокаина.
Слайд 30ЭКГ № 30. Мужчина 30 лет с рецидивирующей болью
в
сердце.
Синусовый 80 в мин. ЭОС отклонена влево. Предсердная экстрасистолия. Низкий
вольтаж в отведениях от конечностей. Нижний ИМ и инфаркт миокарда задней стенки.
Слайд 31Синусовая тахикардия 126 в мин. Неспецифические изменения ST.
ЭКГ № 31.
Мужчина 35 лет осмотрен в отделении ИТ.
Слайд 32Синусовый ритм 62 в мин. Передне-перегородочный ИМ с изменениями
ST и Т, указывающими на раннюю стадию повреждения миокарда.
ЭКГ №
32. Мужчина 32 лет доставлен в отделении ИТ через2 дня после появления боли за грудиной.
Слайд 33Синусовый ритм 75 в мин. Предсердная экстрасистолия с аберрантным
Проведением. Неспецифическим
изменением волны Т. ГЛЖ.
ЭКГ № 33. Мужчина 68 лет проходит
предоперационноеобследование.
Слайд 34Синусовая тахикардия 105 в мин. Признаки обширного переднего
и бокового
ИМ.
ЭКГ № 34. Мужчина 60 лет находится в отделении
коронарной
патологии.
Слайд 35Синусовый ритм 72 в мин. Передний ИМ. ГЛЖ.
ЭКГ № 35.
Мужчина 56 лет госпитализирован в отделение
коронарной патологии.
Слайд 36Синусовый ритм. Переднебоковой ИМ. Изменения в нижней стенке
являются реципрокными
ЭКГ
№ 36.Мужчина 73 лет с жалобами на
загрудинные боли.
Слайд 37Синусовый ритм 85в мин. ЭКГ-картина острого перикардита.
ЭКГ № 37. Мужчина
23 лет с болями в груди
плеврального характера.
Слайд 39Синусовый ритм 68 в мин. ЖЭ. ИМ нижне-боковой неопределенной
давности.ИМ
передней стенки неопределенной давности. Аневризма ЛЖ.
ЭКГ № 39. Женщина 82
года. В анамнезе ИБС.
