Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю. Physics Faculty, Electronic Devices & Systems, 7th semester,2010 Dr. MokhovikovВо всех языках программирования есть понятие процедур с локальными

Слайды и текст этой презентации

Слайд 1Lection №8
Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков

А..Ю. Physics Faculty, Electronic Devices & Systems, 7th

semester,2010 Dr. Mokhovikov Alexander Yurievich

Стек. Приоритеты. Форма ПОЛИЗ.

Lection №8Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices

Слайд 2Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Во всех языках программирования есть понятие процедур с локальными переменными. Эти переменные доступны во время выполнения процедуры,
но! перестают быть доступными после окончания процедуры.

Стек. Идеология

Возникает вопрос: где должны храниться такие переменные?

?

К сожалению, предоставить каждой переменной абсолютный адрес в памяти
невозможно. Проблема заключается в том, что процедура может вызывать себя сама.

если процедура вызывается дважды, то хранить ее переменные под
конкретными адресами в памяти нельзя,
поскольку второй вызов нарушит результаты первого.

ПРОБЛЕМА

Что делать?


Работать с особой областью памяти: стеком

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 3Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стек (англ. stack — стопка) — структура данных с методом доступа к элементам LIFO (англ. Last In — First Out, «последним пришёл — первым вышел»).

Чаще всего принцип работы стека сравнивают со стопкой тарелок: чтобы взять вторую сверху, нужно снять верхнюю.

Важно отменить, что отдельные переменные в стеке не
получают в нем абсолютных адресов.

Важно!

Стек. Идеология

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 4Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стек. Общие положения

Стек представляет собой непрерывную область памяти, адресуемую регистрами ESP (указатель стека) и SS (селектор сегмента стека)

Данные помещаются в стек с помощью инструкций PUSH(заталкивание),а извлекаются по инструкции POP(вытаскивание)

За одну операцию можно поместить или извлечь только слово или двойное слово(2 байта/4байта)

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 5Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стек. Принцип работы. Явный доступ.

Указатель стека ESP (или SP) показывает на верхушку стека.

Инструкция PUSH:

При помещении данных сначала декрементируется указатель стека на 2 или 4, в зависимости от разрядности данных.
После этого, данные помещаются в сегмент , определённый регистром SS, со смещением, определяемым новым значением ESP.

Инструкция POP:

При извлечении данные считываются из памяти по адресу SS:ESP, после чего указатель стека инкрементируется на 2 или 4.

Растет вниз

Сжимается вверх

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 6Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стек. Принцип работы. Альтернативный доступ.

Инструкция CALL(инструкция вызова):

В стек помещается адрес возврата – значения регистров CS и EIP, указывающие на инструкцию, следующую после инструкции вызова
При ближайших вызовах сегментный регистр в стеке не сохраняется.

Стек автоматически используется процессором при выполнении инструкций вызова (CALL), возврата(RET и IRET), входа(ENTER) и выхода(LEAVE) из процедур, а также при обработке прерываний.

По прерываниям:

В стек помещаются значения регистра EFLAGS,а затем адрес инструкции, следующей за той, на которой произошло прерывание.

Инструкция RET :

Эти значения извлекаются из стека в соответствующие регистры, и процессор продолжает выполнять прерванную последовательность инструкций.

Инструкция IRET:

Исключение работает аналогично прерыванию, но следом за содержимым EIP в ряде случаев в стек помещается также слово кода ошибки, которое должно быть извлечено обработчиком исключений.

PUSH-аналог

POP-аналог

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 7Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стек. Назначение

Стек используют для различных целей:

Организации прерываний, вызовов и возвратов;

Временного хранения данных, когда под нет смысла выделять фиксированного места в памяти;

Передачи возвратов параметров при вызовах процедур.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 8Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Приоритеты(привилегии)

PL = 0 – ядро
PL = 1 – системные сервисы
PL = 2 – Расширения ОС
PL = 3 - Приложения

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 9Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Форма ПОЛИЗ(обратная польская запись). Уровень архитектуры команд.

Обратная польская нотация (ОПН) (Обратная польская запись, Обратная бесскобочная запись (ОБЗ), Постфиксная нотация, Бесскобочная символика Лукашевича, Польская инверсная запись, ПОЛИЗ) — форма записи математических выражений, в которой операнды расположены перед знаками операций.

Jan Łukasiewicz;(Ян Лукашевич)
21 декабря 1878, Львов — 13 ноября 1956, Дублин) — польский логик, член Польской Академии Наук (1937), один из главных представителей львовско-варшавской школы.

Стековой машиной называется алгоритм, проводящий вычисления по обратной польской записи

Некоторые примеры инфиксных выражений и их эквиваленты в обратной польской записи

Обратная польская запись совершенно унифицирована — она принципиально одинаково записывает унарные, бинарные, тернарные и любые другие операции, а также обращения к функциям, что позволяет не усложнять конструкцию вычислительных устройств при расширении набора поддерживаемых операций.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 10Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Вычисления на стеке. Стековая машина

Алгоритм вычисления
для стековой машины

1. Обработка входного символа
Если на вход подан операнд, он помещается на вершину стека.
Если на вход подан знак операции, то соответствующая операция выполняется над требуемым количеством значений, извлечённых из стека, взятых в порядке добавления.
2. Результат выполненной операции кладётся на вершину стека.
Если входной набор символов обработан не полностью, перейти к шагу 1.
3. После полной обработки входного набора символов результат вычисления выражения лежит на вершине стека.

Пример вычисления выражений

Выражение ((1 + 2) * 4) + 3 в ОПН может быть записано так:

1 2 + 4 * 3 +

Вычисление производится следующим образом (указано состояние стека после выполнения операции):

Результат, 15, в конце вычислений находится на вершине стека.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 11Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Использование стека процессором при обработке прерываний

процессор генерирует исключение, операционная система находит нужный обработчик и вызывает его.

Выполняя поток команд:

процессор проверят возможность выполнения каждой инструкции

корректность её аргументов

остальные факторы, влияющие на корректность выполнения кода

В случае если команда не может быть выполнена

деление на ноль

обращение к несуществующей странице

несоответствие уровня привилегий

Другое




процессор генерирует исключение – вызывает один из обработчиков, зарегистрированных операционной системой в IDT (Interrupt Dispatch Table).

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 12Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Использование стека процессором при обработке прерываний

При вызове обработчика процессор делает сразу несколько вещей: переключается в режим ядра (Ring 0), переключает указатель стека на ядерный стек и сохраняет предыдущие указатели команд и стека в ядерном стеке.

Получив контроль, обработчик исключения сохраняет остальные регистры процессора в стеке и выполняет действия, специфичные для конкретного исключения.
Например, обработчик Page Fault Exception запрашивает подкачку страницы у Memory Manager.
Если обработчику удалось разрешить проблему, вызвавшую генерацию исключения, обработчик восстанавливает сохраненное состояние процессора и выполняет возврат в пользовательский код (Ring 3).
В противном случае, в дело вступает диспетчер исключений.
Диспетчер исключений размещает структуру CONTEXT в пользовательском стеке и копирует туда сохранённое состояние регистров из ядерного стека.

Туда же сохраняется текущее состояние Floating Point регистров.
Информация об исключении записывается в структуру EXCEPTION_RECORD.
Далее, диспетчер подменяет адрес возврата в пользовательский код адресом диспетчера исключений пользовательского режима и выполняет возврат в Ring 3.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 13Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Использование стека процессором при обработке прерываний

Windows поддерживает специальную структуру, TEB (Thread Environment Block), где хранятся локальные данные потока. Эта структура доступна из Ring 3 через сегмент FS (или GS для x64). В самом начале этой структуры хранится указатель на список вложенных блоков “__try” и соответствующих им блоков “__except” и “__finally”. Компилятор генерирует код, добавляющий элемент в этот список при входе в блок “__try” и удаляющий при выходе из блока. (Примечание: справедливо только для x86. 64-х битный код “раскручивает” стек пользуясь сгенерированным компилятором описанием кода.)


А вы знаете при какой
температуре кипит мозг?

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 14Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Получив управление, диспетчер исключений пользовательского режима по очереди опрашивает обработчики из списка, позволяя каждому из них обработать данное исключение. Найдя обработчик, согласившийся обработать исключение, диспетчер исключений выполняет «раскрутку» стека (Stack Unwinding) и передает управление выбранному обработчику. Этот механизм довольно детально описывался во всевозможных статьях о том, как работает SEH (Structured Exception Handling) (например здесь или здесь), так что я не буду останавливаться на этом детально. «Раскрутчик» стека отслеживает текущее состояние (указатель стека и команд, состояние регистров) в локальной копии структуры CONTEXT. По окончанию обработки исключения, состояние из структуры CONTEXT загружается в процессор, завершая обработку исключения.

Использование стека процессором при обработке прерываний

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 15Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Использование стека процессором при вызове

; Данные
arg0 dw 0
arg1 dw 12
argN dw 345
;---------------------------------------------------------------------
; Код
push [argN]
push ...
push [arg1]
push [arg0]
call myproc

Перед вызовом процедуры параметры необходимо поместить в стек с помощью команды PUSH. Здесь существует два варианта: параметры могут помещаться в стек в прямом или в обратном порядке. Обычно используется обратный порядок и его я буду использовать в примерах. Параметры помещаются в стек, начиная с последнего, так что перед вызовом процедуры на вершине стека оказывается первый параметр:

Перед выполнением команды CALL стек будет иметь следующий вид:



Я опять всё понял!
Я жгу!!!

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 16Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Обращение к параметрам внутри процедуры

Использование стека процессором при вызове

Для обращения к параметрам внутри процедуры обычно используют регистр BP. В самом начале процедуры содержимое регистра BP сохраняется в стеке и в него копируется значение регистра SP. Это позволяет «запомнить» положение вершины стека и адресовать параметры относительно регистра BP.

;Процедура
myproc:
push bp
mov bp,sp
...

При выполнении кода процедуры стек будет иметь следующую структуру:



Здесь ret_addr обозначает адрес возврата, помещаемый в стек командой вызова процедуры, а bp – сохранённое значение регистра BP. В нашем случае стек имеет ширину 16 бит, поэтому первый параметр будет доступен как word[bp+4], второй как word[bp+6] и так далее.

mov ax,[bp+4] ;AX = arg0
mov bx,[bp+6] ;BX = arg1
add ax,[bp+8] ;AX = AX + arg2

Не забудьте перед возвратом из процедуры восстановить значение BP из стека.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 17Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Использование стека процессором при возврате

Извлечение параметров из стека

После того, как процедура выполнилась, необходимо очистить стек, вытолкнув из него параметры. Тут тоже существует 2 способа: стек может быть очищен самой процедурой или кодом, который эту процедуру вызывал. Для первого способа используется команда RET с одним операндом, который должен быть равен количеству байтов, выталкиваемых из стека. В нашем случае он должен быть равен количеству параметров, умноженному на 2.

push [arg1]
push [arg0]
call myproc
...
;----------------------------------------------
;Процедура c двумя параметрами
myproc:
push bp
mov bp,sp
...
pop bp
ret 4 ;Из стека дополнительно извлекается 4 байта

Для второго способа нужно использовать команду RET без операндов. Стек восстанавливается после выполнения процедуры путём прибавления значения к SP. С помощью такого способа программируются процедуры с переменным количеством параметров. Процедура не знает, сколько ей будет передано параметров, поэтому очистка стека должна выполняться вызывающим кодом.

push [arg1]
push [arg0]
call myproc2
add sp,4 ;Восстановление указателя стека
...
;------------------------------------------------
;Процедура с двумя параметрами (не очищает стек)
myproc2:
push bp
mov bp,sp
...
pop bp
ret

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 18Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov

Стековая машина. Стековая адресация.

Соглашения вызова

Совокупность таких особенностей, как способ и порядок передачи параметров, механизм очистки стека, сохранение определённых регистров в процедуре и некоторых других называется соглашениями вызова. Соблюдение этих соглашений является важным, если вы из своей программы обращаетесь к компонентам, написанным на других языках программирования, вызываете функции ОС, или хотите из других языков вызывать процедуры, написанные на ассемблере.

В качестве примера рассмотрим процедуру с тремя параметрами: a, b и c. Процедура вычисляет значение выражения (a+b)/c. Параметры передаются через стек в обратном порядке, результат возвращается в регистре AX, стек восстанавливается вызываемой процедурой. Все числа – 16-битные целые со знаком.

use16 ;Генерировать 16-битный код
org 100h ;Программа начинается с адреса 100h
jmp start ;Переход на метку start
;---------------------------------------------------------------------
; Данные
a dw 81
b dw 273
x dw ?
;---------------------------------------------------------------------
start:
push 3 ;c=3
push [b] ;b
push [a] ;a
call primer ;Вызов процедуры
mov [x],ax ;x=(a+b)/c

mov ax,4C00h ;\
int 21h ;/ Завершение программы

;---------------------------------------------------------------------
;Процедура c тремя параметрами: a, b, c.
;Вычисляет значение выражения (a+b)/c. Результат возвращается в AX.
primer:
push bp ;Сохранение регистра BP
mov bp,sp ;BP=SP
push dx

mov ax,[bp+4] ;AX=a
add ax,[bp+6] ;AX=(a+b)
cwd ;DX:AX=(a+b)
idiv word[bp+8] ;AX=(a+b)/c

pop dx
pop bp ;Восстановление регистра BP
ret 6 ;Возврат с извлечением параметров из стека

Главное – не запутаться со смещениями
относительно BP.

Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

Слайд 19Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.

Physics Faculty, Electronic Devices & Systems, 7th semester,2010

Dr. Mokhovikov
Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices &

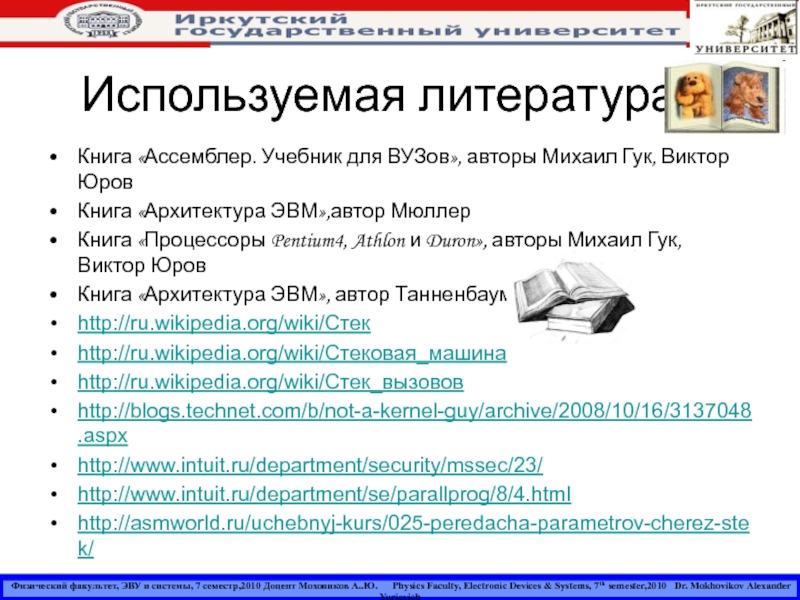

Слайд 20Используемая литература:
Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков

А..Ю. Physics Faculty, Electronic Devices & Systems, 7th

semester,2010 Dr. Mokhovikov Alexander Yurievich

Книга «Ассемблер. Учебник для ВУЗов», авторы Михаил Гук, Виктор Юров
Книга «Архитектура ЭВМ»,автор Мюллер
Книга «Процессоры Pentium4, Athlon и Duron», авторы Михаил Гук, Виктор Юров
Книга «Архитектура ЭВМ», автор Танненбаум
http://ru.wikipedia.org/wiki/Стек
http://ru.wikipedia.org/wiki/Стековая_машина
http://ru.wikipedia.org/wiki/Стек_вызовов
http://blogs.technet.com/b/not-a-kernel-guy/archive/2008/10/16/3137048.aspx
http://www.intuit.ru/department/security/mssec/23/
http://www.intuit.ru/department/se/parallprog/8/4.html
http://asmworld.ru/uchebnyj-kurs/025-peredacha-parametrov-cherez-stek/

Используемая литература:Физический факультет, ЭВУ и системы, 7 семестр,2010 Доцент Моховиков А..Ю.   Physics Faculty, Electronic Devices

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
