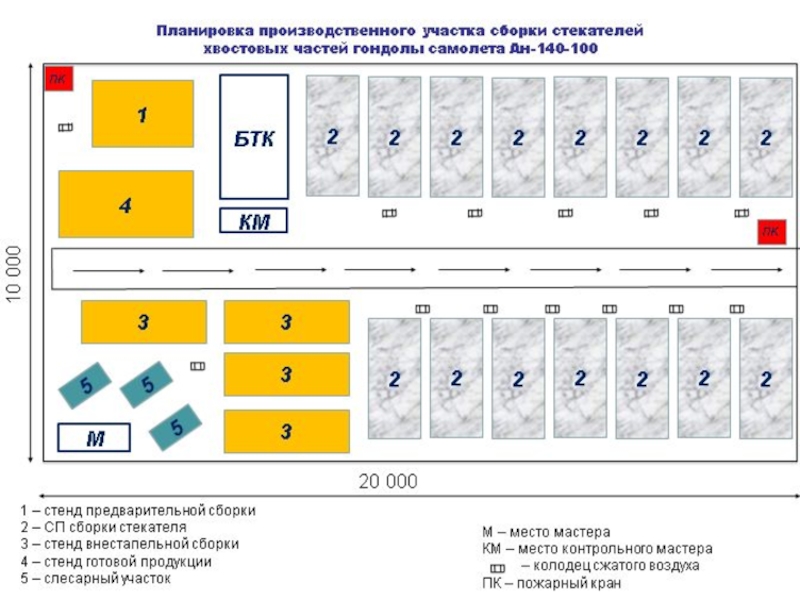

Слайд 1 Проектирование производственного участка с разработкой технологического процесса и выбором средств

технологического оснащения для сборки стекателей хвостовых частей гондол двигателей самолета

АН-140-100





Студента V курса группы 511 специальности «Производство авиационных ЛА» Литвин Е.В.




Проектирование производственного участка с разработкой технологического процесса и

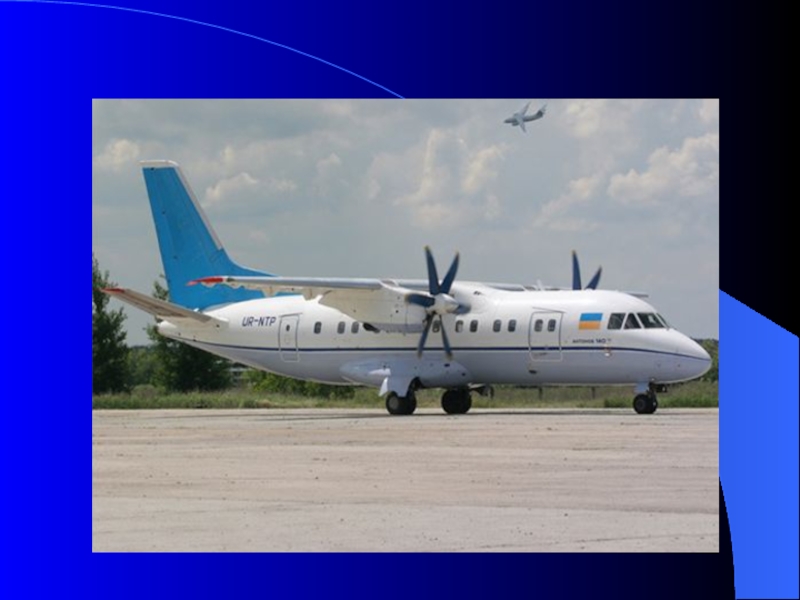

Слайд 2По своей конструкции самолёт Ан-140 является двухмоторным высокопланом.
Самолёт имеет

трёхстоечное шасси повышенной проходимости с пневматиками низкого давления.
Конструкция Ан-140

включает вспомогательную силовую установку, расположенную в хвостовой части фюзеляжа и обеспечивающую автономную эксплуатацию самолёта на необорудованных аэродромах.


По своей конструкции самолёт Ан-140 является двухмоторным высокопланом. Самолёт имеет трёхстоечное шасси повышенной проходимости с пневматиками низкого

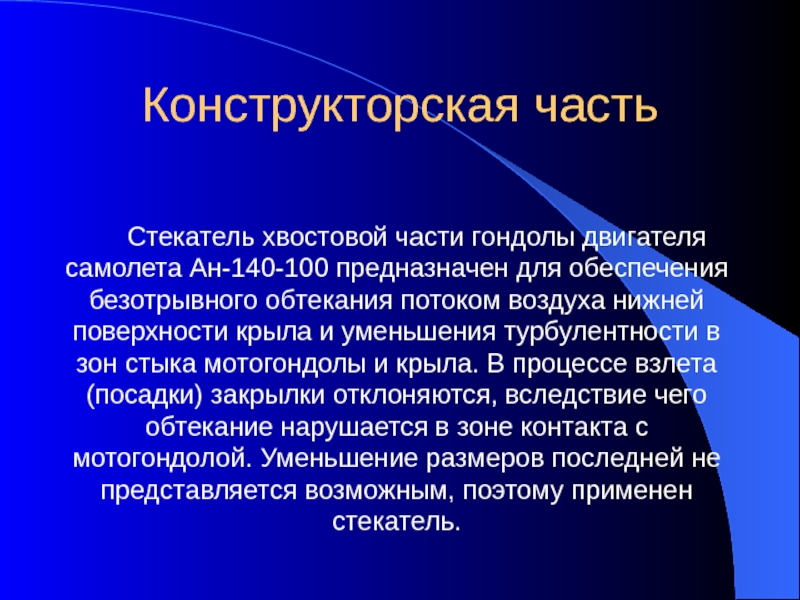

Слайд 4Конструкторская часть




Стекатель хвостовой части гондолы двигателя самолета Ан-140-100 предназначен для

обеспечения безотрывного обтекания потоком воздуха нижней поверхности крыла и уменьшения

турбулентности в зон стыка мотогондолы и крыла. В процессе взлета (посадки) закрылки отклоняются, вследствие чего обтекание нарушается в зоне контакта с мотогондолой. Уменьшение размеров последней не представляется возможным, поэтому применен стекатель.





Конструкторская частьСтекатель хвостовой части гондолы двигателя самолета Ан-140-100 предназначен для обеспечения безотрывного обтекания потоком воздуха нижней поверхности

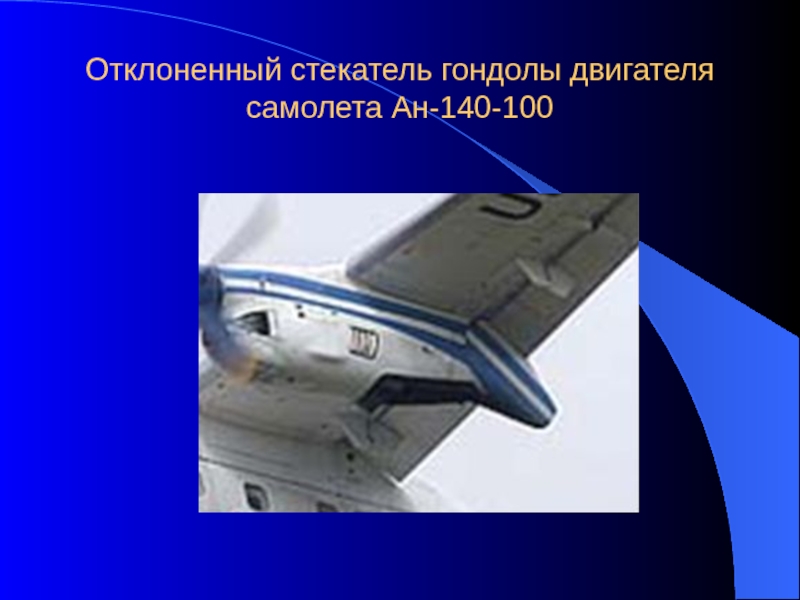

Слайд 5 Отклоненный стекатель гондолы двигателя самолета Ан-140-100

Отклоненный стекатель гондолы двигателя самолета Ан-140-100

Слайд 6

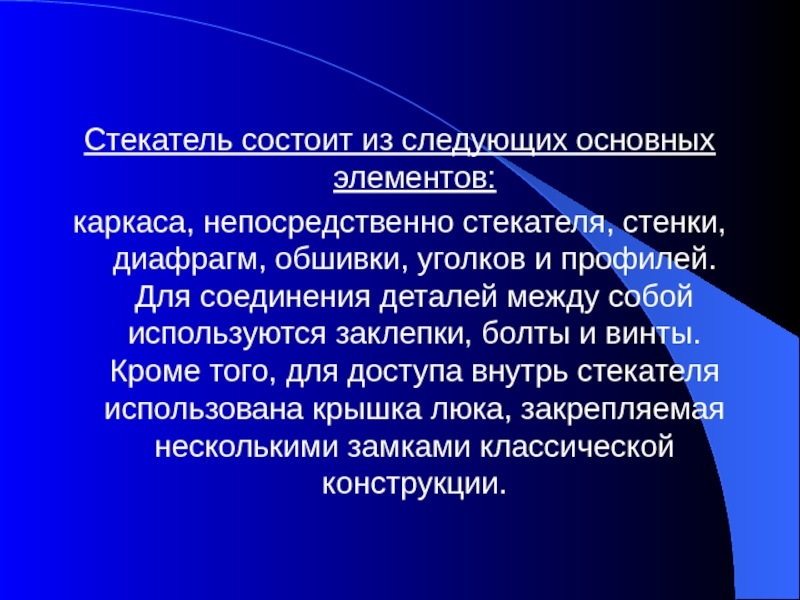

Стекатель состоит из следующих основных элементов:
каркаса, непосредственно стекателя, стенки,

диафрагм, обшивки, уголков и профилей. Для соединения деталей между собой

используются заклепки, болты и винты. Кроме того, для доступа внутрь стекателя использована крышка люка, закрепляемая несколькими замками классической конструкции.

Стекатель состоит из следующих основных элементов: каркаса, непосредственно стекателя, стенки, диафрагм, обшивки, уголков и профилей. Для

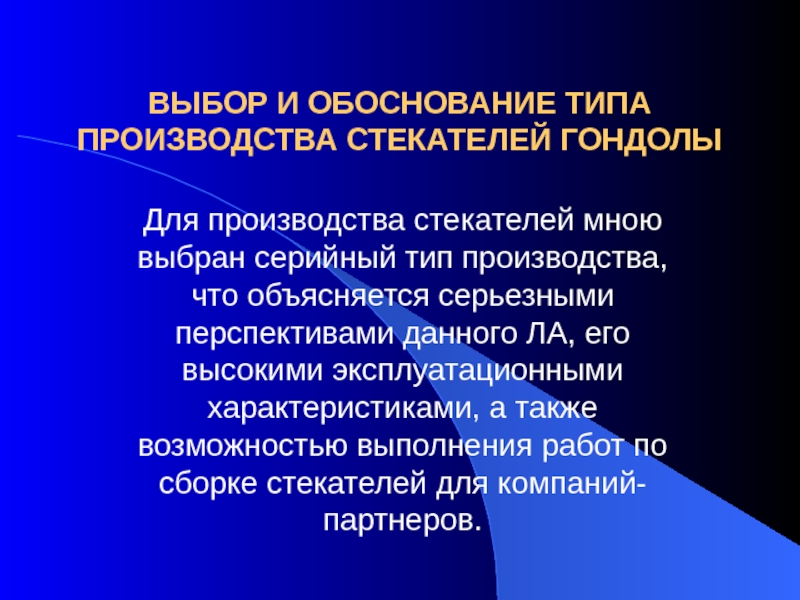

Слайд 7 ВЫБОР И ОБОСНОВАНИЕ ТИПА ПРОИЗВОДСТВА СТЕКАТЕЛЕЙ ГОНДОЛЫ
Для производства стекателей мною

выбран серийный тип производства, что объясняется серьезными перспективами данного ЛА,

его высокими эксплуатационными характеристиками, а также возможностью выполнения работ по сборке стекателей для компаний-партнеров.
ВЫБОР И ОБОСНОВАНИЕ ТИПА ПРОИЗВОДСТВА СТЕКАТЕЛЕЙ ГОНДОЛЫДля производства

Слайд 8 Для сборки стекателей выбран метод сборки от поверхности каркаса. Такой

выбор объясняется особенностями конструкции стекателя, наличием жесткого каркаса и тонкой

обшивки, а также достаточного количества отверстий, которые можно точно выполнить в соответствующих деталях каркаса еще на этапе их изготовления.
Для сборки стекателей выбран метод сборки от поверхности каркаса. Такой выбор объясняется особенностями конструкции стекателя,

Слайд 9ОБЕСПЕЧЕНИЕ ВЗАИМОЗАМЕНЯЕМОСТИ СТЕКАТЕЛЕЙ ГОНДОЛЫ – УВЯЗКИ
Кроме метода сборки мною был

выбран метод увязки ПРИМ, который позволяет выполнить требования поточности на

высочайшем уровне. На основании данных метода сборки и увязки я разработал схему сборки и увязки
ОБЕСПЕЧЕНИЕ ВЗАИМОЗАМЕНЯЕМОСТИ СТЕКАТЕЛЕЙ ГОНДОЛЫ – УВЯЗКИКроме метода сборки мною был выбран метод увязки ПРИМ, который позволяет выполнить

Слайд 10УП
ПЭО
стекателя
ЭМ СЧ
УП
ШФ
ГП
ШРД
ШОК
ШГ
ШГП
ШИТ
ШОК
Стекатель
ШГ
ШК
ШОК
ГП
ШОК
ШКС
СП сборки стекателя
Первоисточники
увязки
Средства увязки
(производственные
шаблоны и СТО)
Детали
СП
Секция
Обшивка
Диа-
фрагма
Каркас
Опора
Упор
Ложемент
ЭМ СП
Стенка
Схема сборки

и увязки стекателей хвостовых частей
гондолы двигателя самолета Ан-140-100
Секция

УППЭОстекателяЭМ СЧУПШФГПШРДШОКШГШГПШИТШОКСтекательШГШКШОКГПШОКШКССП сборки стекателяПервоисточникиувязки Средства увязки(производственныешаблоны и СТО)ДеталиСПСекцияОбшивкаДиа-фрагмаКаркасОпораУпорЛожементЭМ СПСтенкаСхема сборки и увязки стекателей хвостовых частейгондолы двигателя самолета

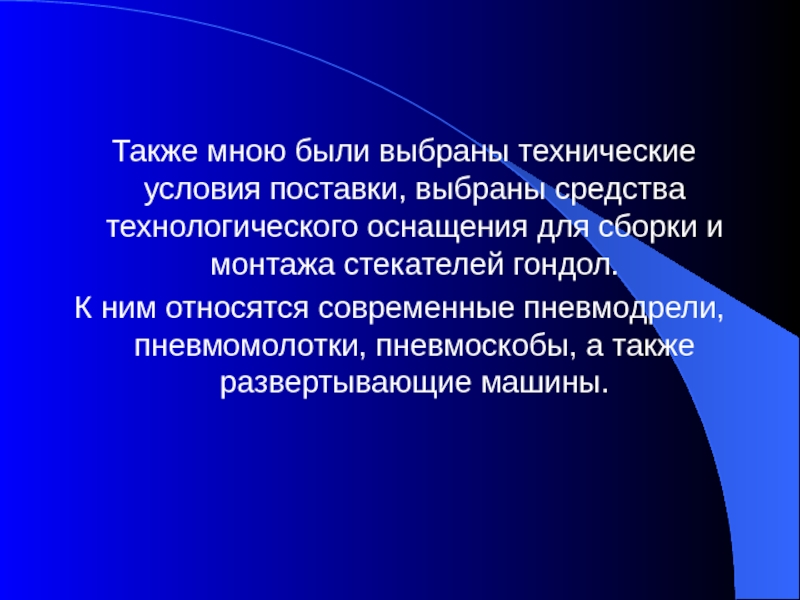

Слайд 11 Также мною были выбраны технические условия поставки, выбраны средства

технологического оснащения для сборки и монтажа стекателей гондол.
К ним

относятся современные пневмодрели, пневмомолотки, пневмоскобы, а также развертывающие машины.
Также мною были выбраны технические условия поставки, выбраны средства технологического оснащения для сборки и монтажа стекателей

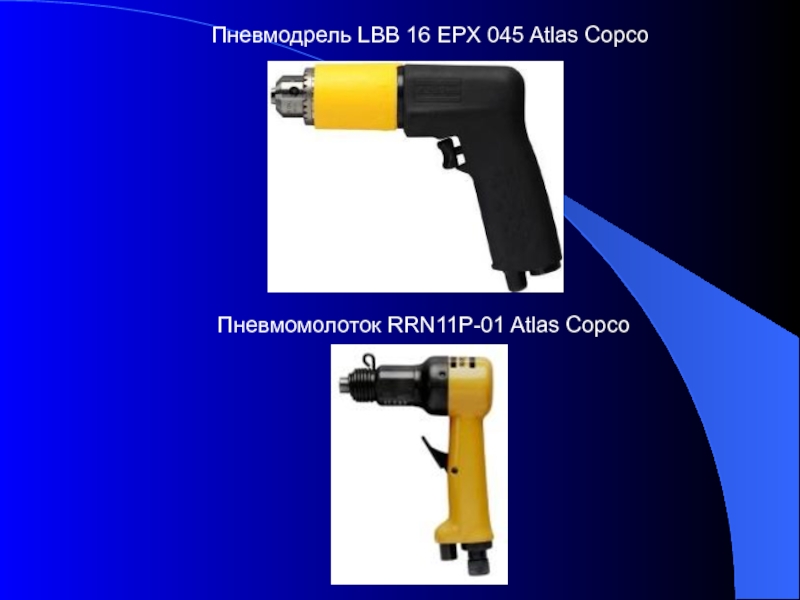

Слайд 12Пневмодрель LBB 16 EPX 045 Atlas Copco
Пневмомолоток RRN11P-01 Atlas Copco

Пневмодрель LBB 16 EPX 045 Atlas CopcoПневмомолоток RRN11P-01 Atlas Copco

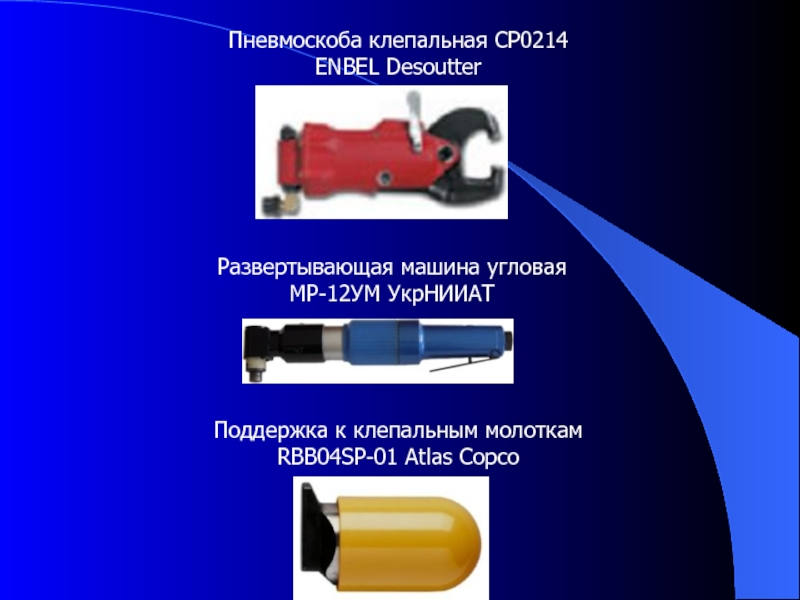

Слайд 13Пневмоскоба клепальная CP0214 ENBEL Desoutter
Развертывающая машина угловая МР-12УМ УкрНИИАТ
Поддержка к

клепальным молоткам RBB04SP-01 Atlas Copco

Пневмоскоба клепальная CP0214 ENBEL DesoutterРазвертывающая машина угловая МР-12УМ УкрНИИАТПоддержка к клепальным молоткам  RBB04SP-01 Atlas Copco

Слайд 14
Все эти данные легли в основу того, что

я смог разработать технологический процесс сборки с указанием норм на

выполнение операций, а также выбором средств технологического оснащения для каждой операции и разрядов работ.
Все эти данные легли в основу того, что я смог разработать технологический процесс сборки с

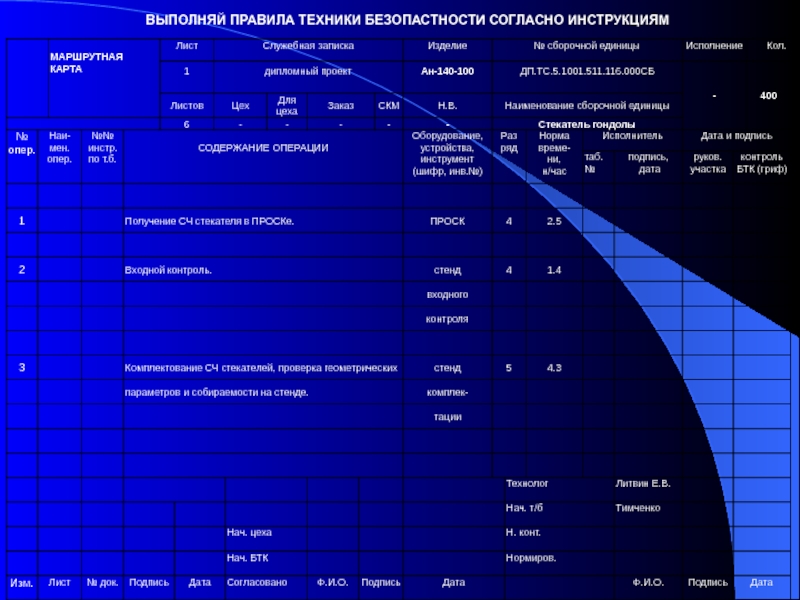

Слайд 15ВЫПОЛНЯЙ ПРАВИЛА ТЕХНИКИ БЕЗОПАСТНОСТИ СОГЛАСНО ИНСТРУКЦИЯМ

ВЫПОЛНЯЙ ПРАВИЛА ТЕХНИКИ БЕЗОПАСТНОСТИ СОГЛАСНО ИНСТРУКЦИЯМ

Слайд 21 Я разработал также цикловой график, в котором показаны основные

группы операций. Также разработана схема сборки. В данном случае схема

сборки будет последовательной.
Для сборки стекателей гондолы мне необходимы
35 человек ОПР. Разряды рабочих 3-й, 4-й, 5-й.
Мной был выполнен расчет средней заработной платы 6 900 грн.
Также была рассчитана общая технологическая себестоимость сборки стекателя гондолы которая составила 5 млн. 300 тыс. грн.

Я разработал также цикловой график, в котором показаны основные группы операций. Также разработана схема сборки. В

Слайд 22А = 400 шт. на 200 самолетов
R = Фк /

А = 2004 / 400 ~ 5 ч.
р = Тизд

· А / (Фр · Квн) = 192.5 · 400/ (1820 · 1.2) ~ 35 чел.

Содержание задания

Такты. Часы. R = 5 ч.

N
п/п

Трудо-
емкость
выпол-
нения
задания
Тзад

Коэфф.
выпол-
нения
норм
Квн

Кол-во
одно-
времен-
но рабо-
тающих
ро

Цикловое
время
выполне-
ния зада-
ния
Цзад

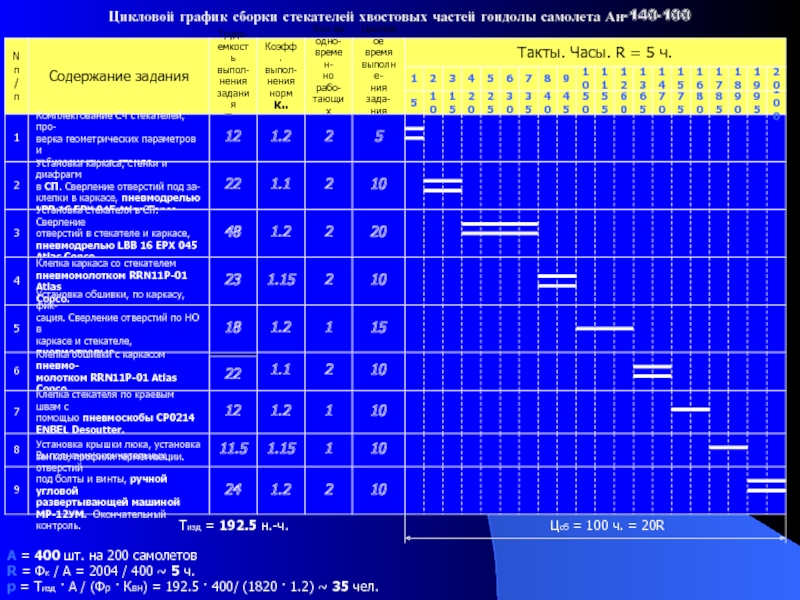

Цикловой график сборки стекателей хвостовых частей гондолы самолета Ан-140-100

Тизд = 192.5 н.-ч.

Цсб = 100 ч. = 20R

Комплектование СЧ стекателей, про-
верка геометрических параметров и
собираемости на стенде.

1

5

12

1.2

2

5

10

15

20

25

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Установка каркаса, стенки и диафрагм
в СП. Сверление отверстий под за-
клепки в каркасе, пневмодрелью
LBB 16 EPX 045 Atlas Copco.

2

22

1.1

2

10

Установка стекателя в СП. Сверление
отверстий в стекателе и каркасе,
пневмодрелью LBB 16 EPX 045
Atlas Copco.

3

48

1.2

2

20

Клепка каркаса со стекателем
пневмомолотком RRN11P-01 Atlas
Copco.

4

23

1.15

2

10

Установка обшивки, по каркасу, фик-
сация. Сверление отверстий по НО в
каркасе и стекателе, пневмодрелью
LBB 16 EPX 045 Atlas Copco.

5

18

1.2

1

15

Клепка обшивки с каркасом пневмо-
молотком RRN11P-01 Atlas Copco.

6

22

1.1

2

10

Клепка стекателя по краевым швам с
помощью пневмоскобы CP0214
ENBEL Desoutter.

7

12

1.2

1

10

Установка крышки люка, установка
замков, профиля герметизации.

8

11.5

1.15

1

10

Выполнение окончательных отверстий
под болты и винты, ручной угловой
развертывающей машиной
МР-12УМ. Окончательный контроль.

9

24

1.2

2

10

А = 400 шт. на 200 самолетовR = Фк / А = 2004 / 400 ~ 5

Слайд 24СПАСИБО
ЗА ВНИМАНИЕ!

СПАСИБО ЗА ВНИМАНИЕ!
