Слайд 1Программирование в AutoCAD
Лекция 1

Программирование в AutoCADЛекция 1

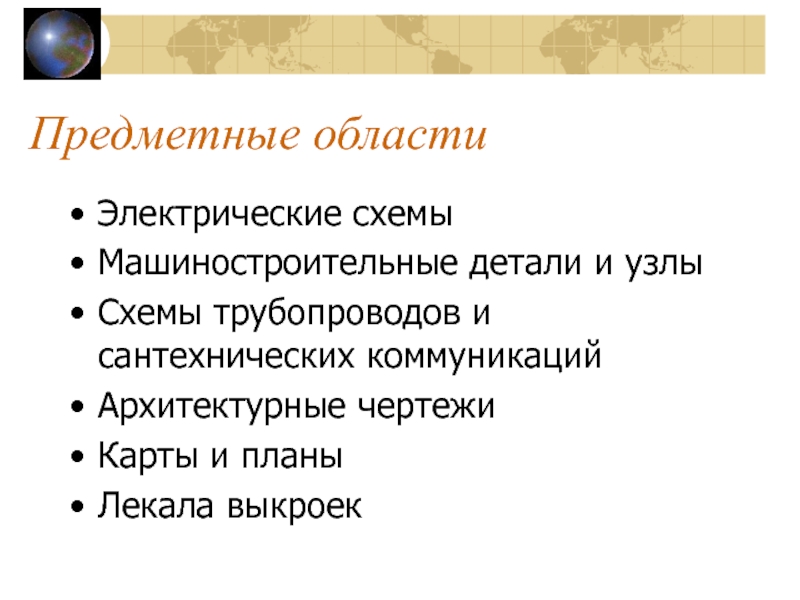

Слайд 2Предметные области
Электрические схемы
Машиностроительные детали и узлы
Схемы трубопроводов и сантехнических коммуникаций
Архитектурные

чертежи
Карты и планы
Лекала выкроек


Предметные областиЭлектрические схемыМашиностроительные детали и узлыСхемы трубопроводов и сантехнических коммуникацийАрхитектурные чертежиКарты и планыЛекала выкроек

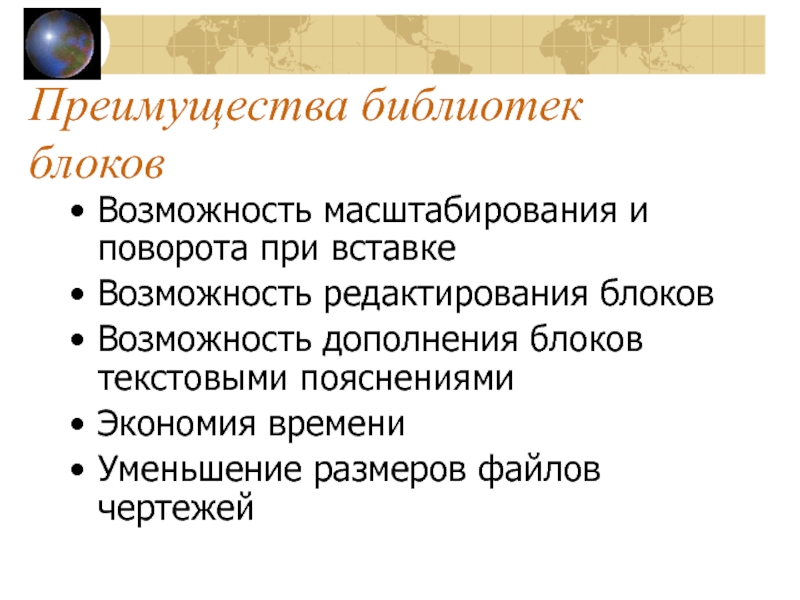

Слайд 3Преимущества библиотек блоков
Возможность масштабирования и поворота при вставке
Возможность редактирования блоков
Возможность

дополнения блоков текстовыми пояснениями
Экономия времени
Уменьшение размеров файлов чертежей

Преимущества библиотек блоковВозможность масштабирования и поворота при вставкеВозможность редактирования блоковВозможность дополнения блоков текстовыми пояснениямиЭкономия времениУменьшение размеров файлов

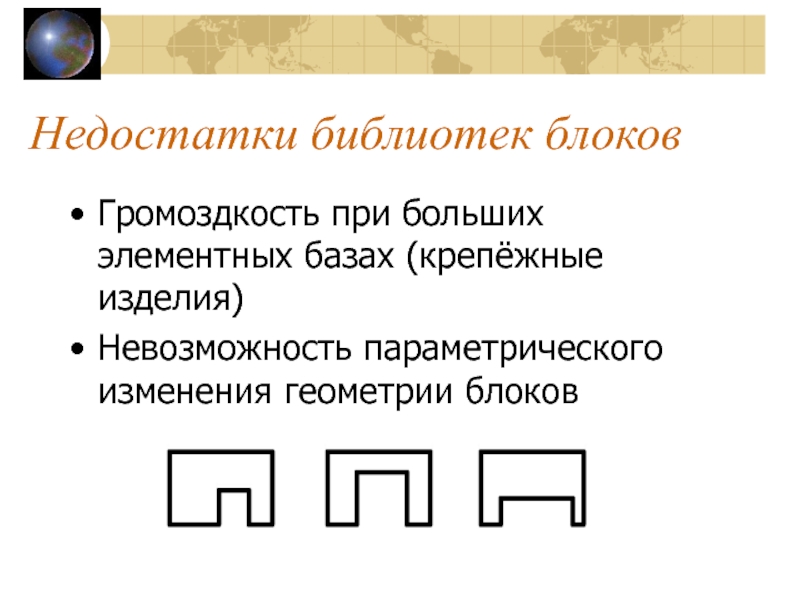

Слайд 4Недостатки библиотек блоков
Громоздкость при больших элементных базах (крепёжные изделия)
Невозможность параметрического

изменения геометрии блоков

Недостатки библиотек блоковГромоздкость при больших элементных базах (крепёжные изделия)Невозможность параметрического изменения геометрии блоков

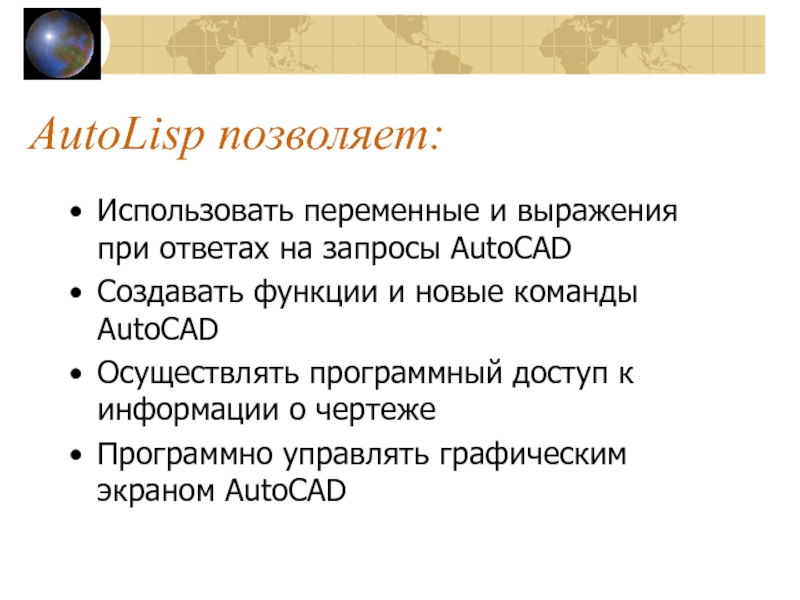

Слайд 5AutoLisp позволяет:
Использовать переменные и выражения при ответах на запросы AutoCAD
Создавать

функции и новые команды AutoCAD
Осуществлять программный доступ к информации о

чертеже
Программно управлять графическим экраном AutoCAD
AutoLisp позволяет:Использовать переменные и выражения при ответах на запросы AutoCADСоздавать функции и новые команды AutoCADОсуществлять программный доступ

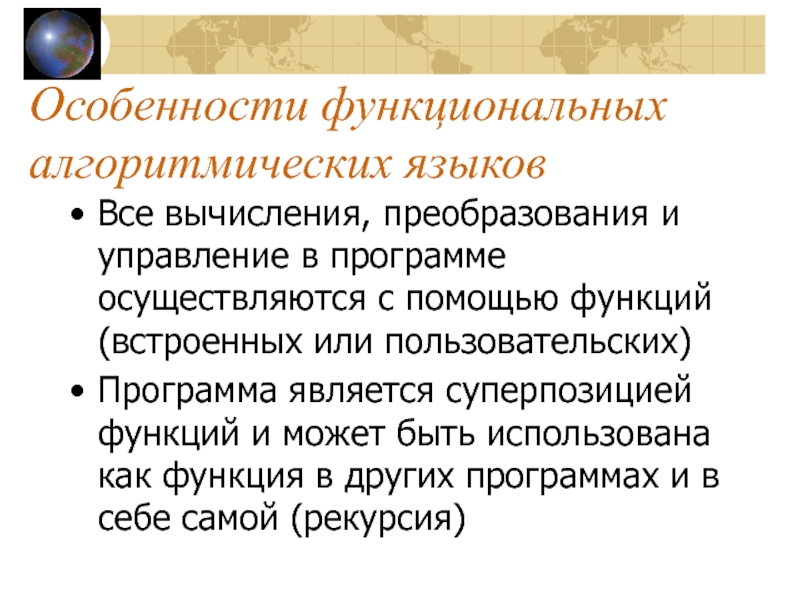

Слайд 6Особенности функциональных алгоритмических языков
Все вычисления, преобразования и управление в программе

осуществляются с помощью функций (встроенных или пользовательских)
Программа является суперпозицией функций

и может быть использована как функция в других программах и в себе самой (рекурсия)
Особенности функциональных алгоритмических языковВсе вычисления, преобразования и управление в программе осуществляются с помощью функций (встроенных или пользовательских)Программа

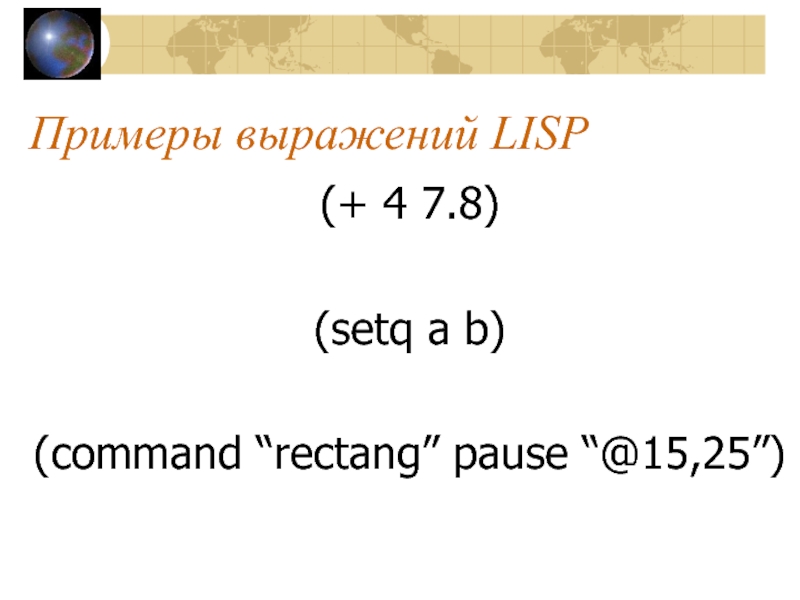

Слайд 7Примеры выражений LISP
(+ 4 7.8)

(setq a b)

(command “rectang” pause “@15,25”)

Примеры выражений LISP(+ 4 7.8)(setq a b)(command “rectang” pause “@15,25”)

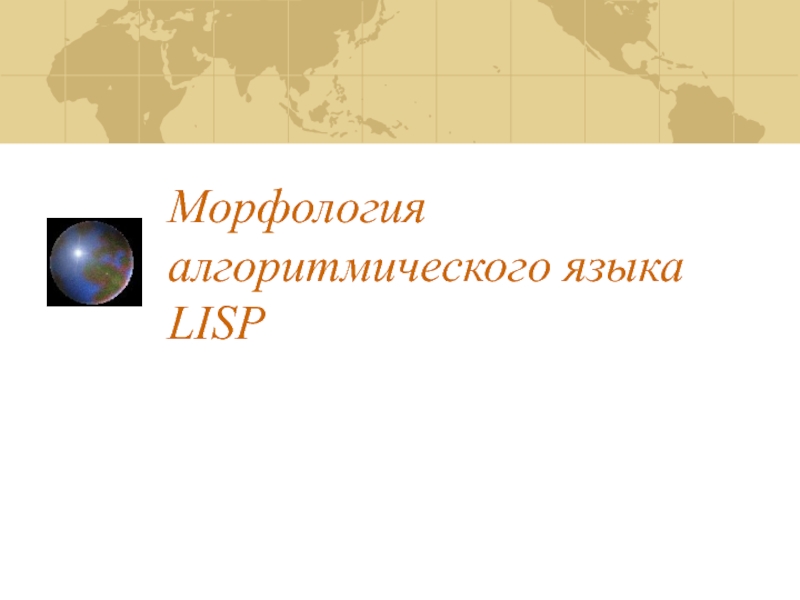

Слайд 8Морфология алгоритмического языка LISP

Морфология алгоритмического языка LISP

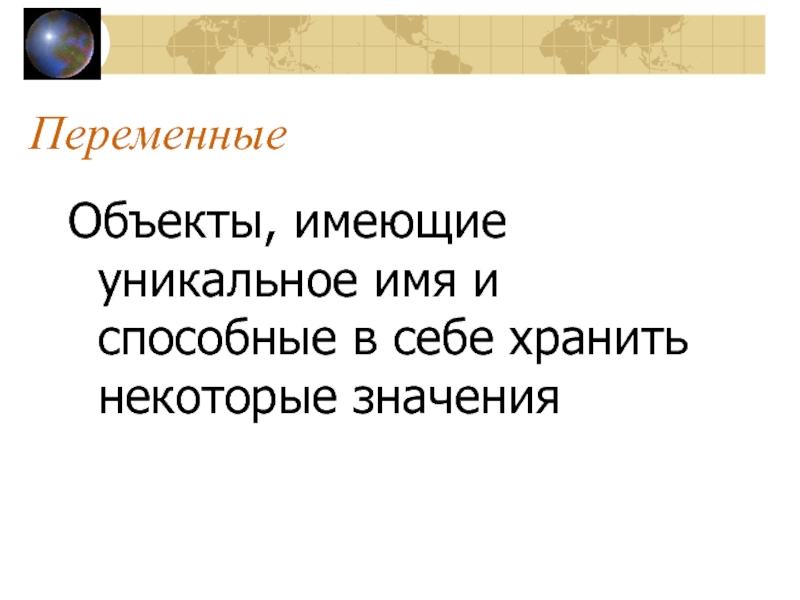

Слайд 9Переменные
Объекты, имеющие уникальное имя и способные в себе хранить некоторые

значения

ПеременныеОбъекты, имеющие уникальное имя и способные в себе хранить некоторые значения

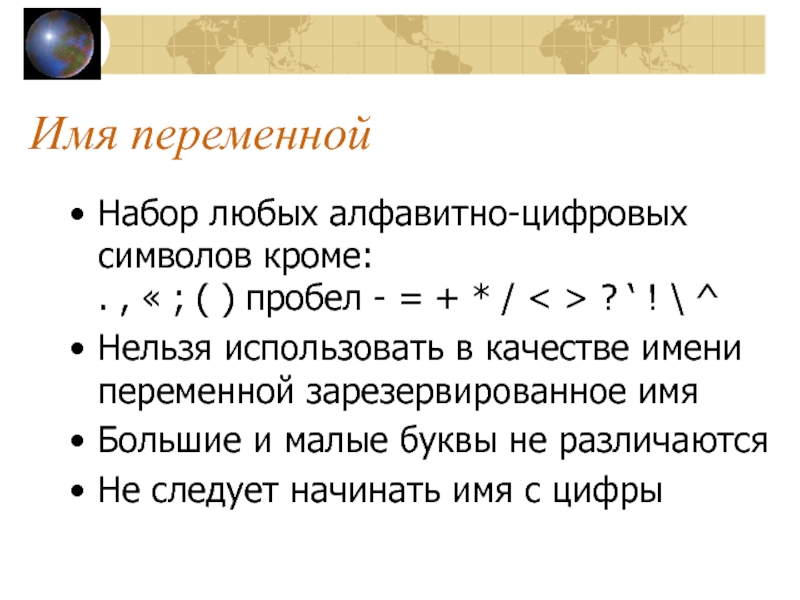

Слайд 10Имя переменной
Набор любых алфавитно-цифровых символов кроме: . , « ; (

) пробел - = + * / < > ?

‘ ! \ ^
Нельзя использовать в качестве имени переменной зарезервированное имя
Большие и малые буквы не различаются
Не следует начинать имя с цифры
Имя переменнойНабор любых алфавитно-цифровых символов кроме: . , « ; ( ) пробел - = + *

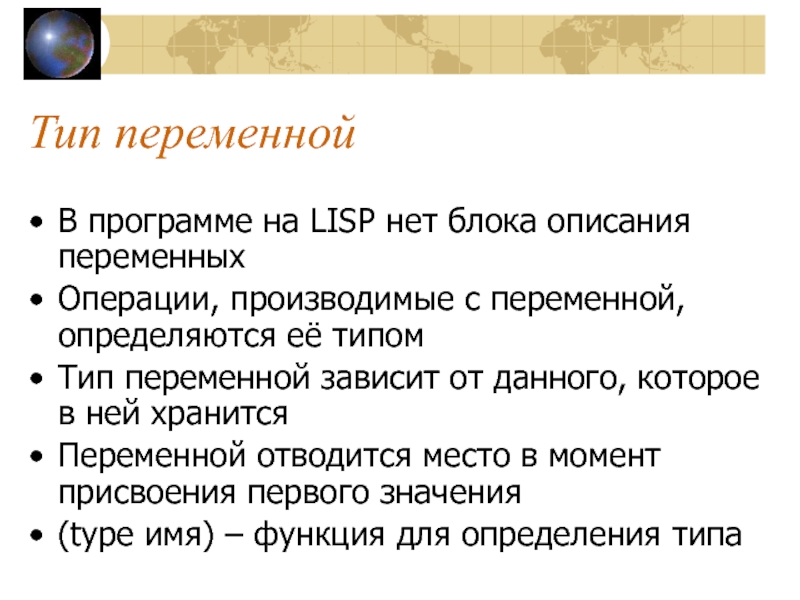

Слайд 11Тип переменной
В программе на LISP нет блока описания переменных
Операции, производимые

с переменной, определяются её типом
Тип переменной зависит от данного, которое

в ней хранится
Переменной отводится место в момент присвоения первого значения
(type имя) – функция для определения типа
Тип переменнойВ программе на LISP нет блока описания переменныхОперации, производимые с переменной, определяются её типомТип переменной зависит

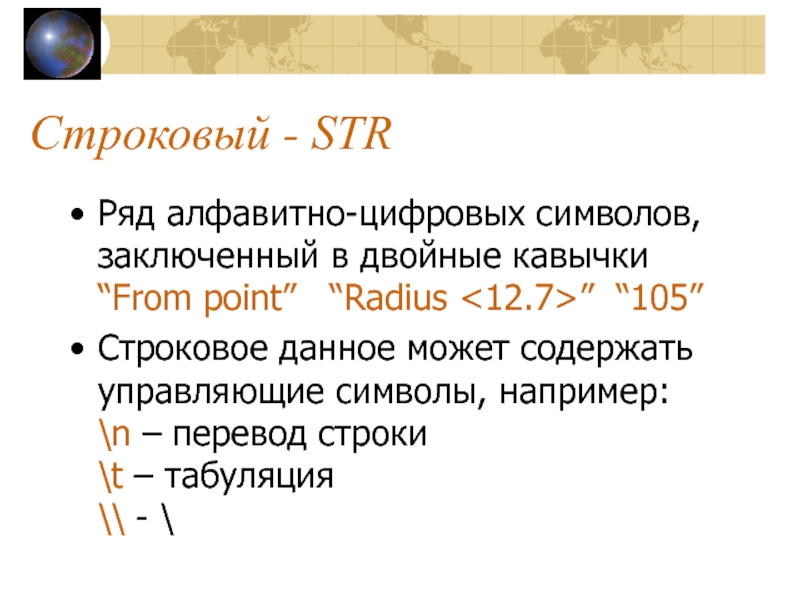

Слайд 12Строковый - STR
Ряд алфавитно-цифровых символов, заключенный в двойные кавычки “From point”

“Radius ” “105”
Строковое данное может содержать управляющие символы, например: \n

– перевод строки \t – табуляция \\ - \
Строковый - STRРяд алфавитно-цифровых символов, заключенный в двойные кавычки “From point”  “Radius ” “105”Строковое данное может

Слайд 13Тип переменной
Целый (INT) – положительные и отрицательные целые числа
Действительный (REAL)

– положительные и отрицательные числа с точкой
Дескрипторы файлов (FILE) –

имена открытых файлов, например: “acad.lsp” “drawing.dwg”
Тип переменнойЦелый (INT) – положительные и отрицательные целые числаДействительный (REAL) – положительные и отрицательные числа с точкойДескрипторы

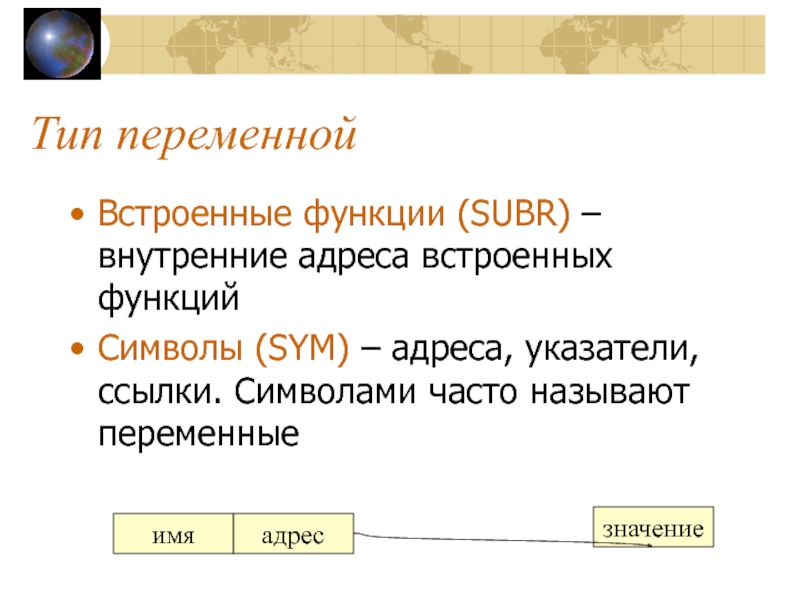

Слайд 14Тип переменной
Встроенные функции (SUBR) – внутренние адреса встроенных функций
Символы (SYM)

– адреса, указатели, ссылки. Символами часто называют переменные
имя
адрес
значение

Тип переменнойВстроенные функции (SUBR) – внутренние адреса встроенных функцийСимволы (SYM) – адреса, указатели, ссылки. Символами часто называют

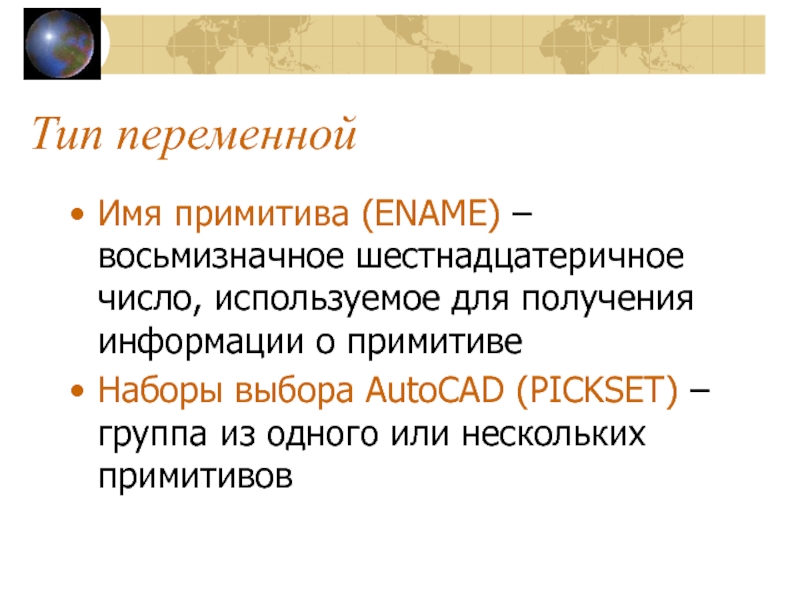

Слайд 15Тип переменной
Имя примитива (ENAME) – восьмизначное шестнадцатеричное число, используемое для

получения информации о примитиве
Наборы выбора AutoCAD (PICKSET) – группа из

одного или нескольких примитивов
Тип переменнойИмя примитива (ENAME) – восьмизначное шестнадцатеричное число, используемое для получения информации о примитивеНаборы выбора AutoCAD (PICKSET)

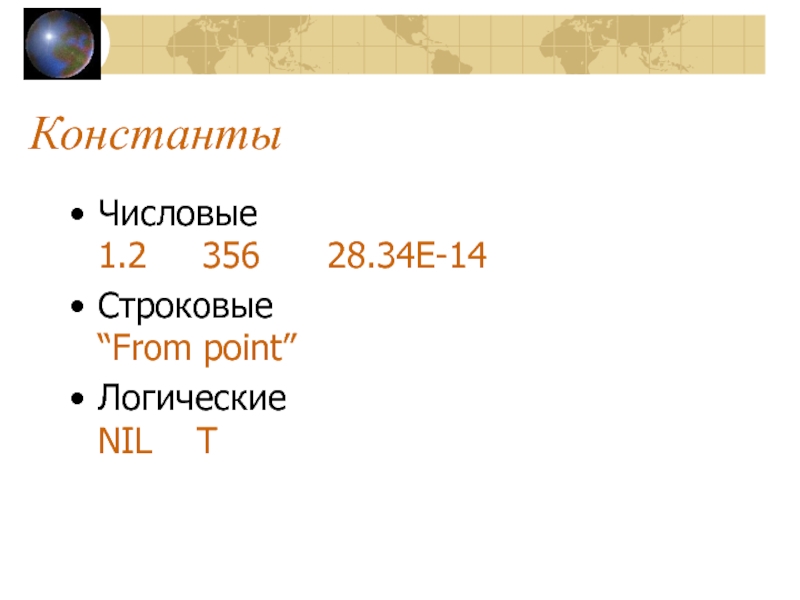

Слайд 16Константы
Числовые 1.2 356 28.34Е-14
Строковые “From point”
Логические NIL T

КонстантыЧисловые 1.2   356   28.34Е-14Строковые “From point”Логические NIL  T

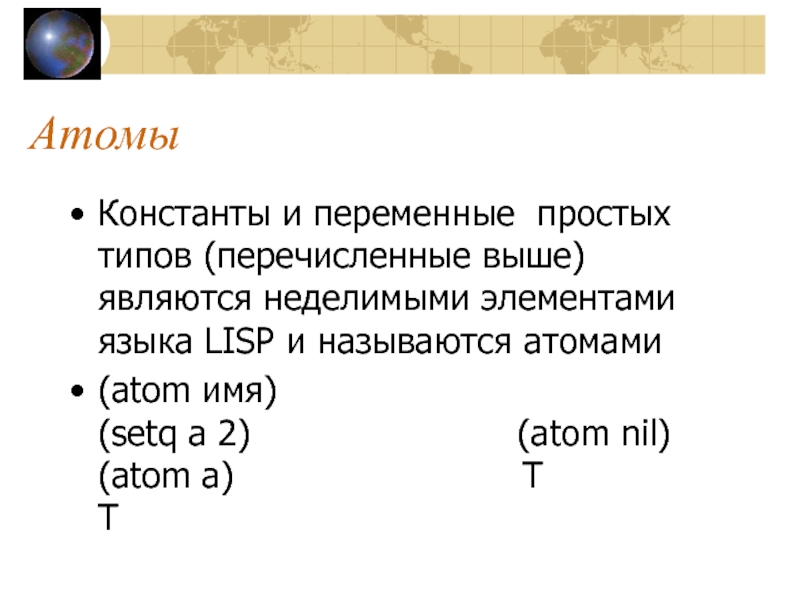

Слайд 17Атомы
Константы и переменные простых типов (перечисленные выше) являются неделимыми элементами

языка LISP и называются атомами
(atom имя) (setq a 2)

(atom nil) (atom a) T T
АтомыКонстанты и переменные простых типов (перечисленные выше) являются неделимыми элементами языка LISP и называются атомами(atom имя) (setq

Слайд 18Тип переменной
Список (LIST) – набор разделенных пробелами атомов или/и списков,

заключённый в круглые скобки
() или nil – пустой список
(12.6 45.7

77.8)
(“cat” “mouse”)
(1 (12 6 18) “cat” (“mouse”))
(* 2 5) nil (nil) (()) ((0)) ()

Тип переменнойСписок (LIST) – набор разделенных пробелами атомов или/и списков, заключённый в круглые скобки() или nil –

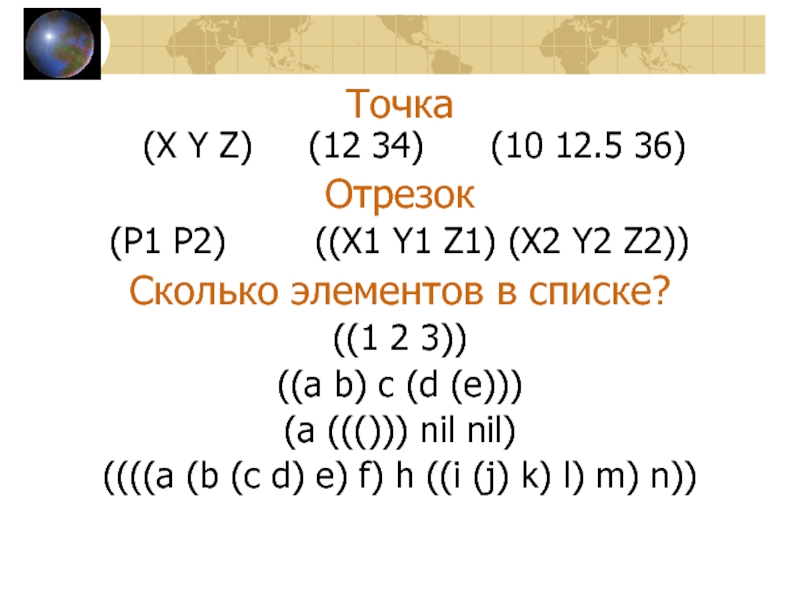

Слайд 19Точка (X Y Z) (12 34) (10

12.5 36)
Отрезок
(P1 P2) ((X1 Y1 Z1) (X2

Y2 Z2))
Сколько элементов в списке?
((1 2 3))
((a b) c (d (e)))
(a ((())) nil nil)
((((a (b (c d) e) f) h ((i (j) k) l) m) n))
Точка (X Y Z)   (12 34)   (10 12.5 36)Отрезок(P1 P2)

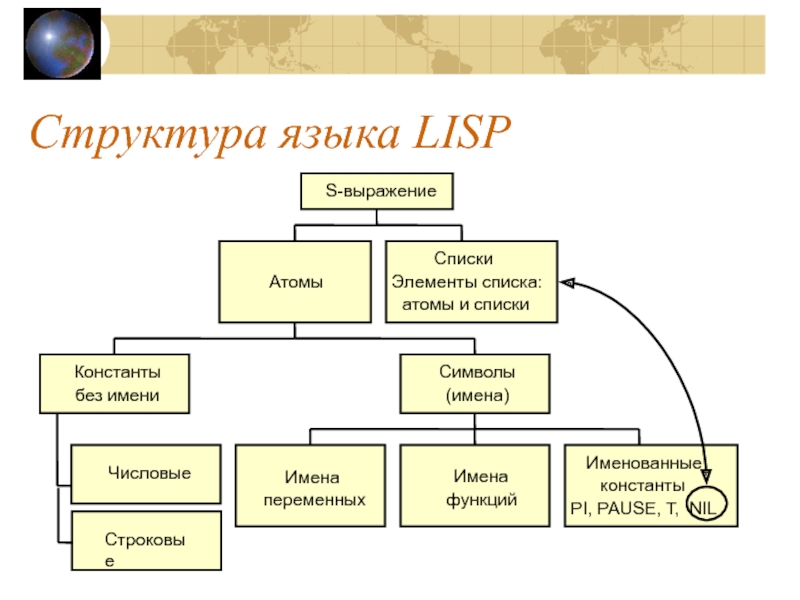

Слайд 20Структура языка LISP


Структура языка LISP

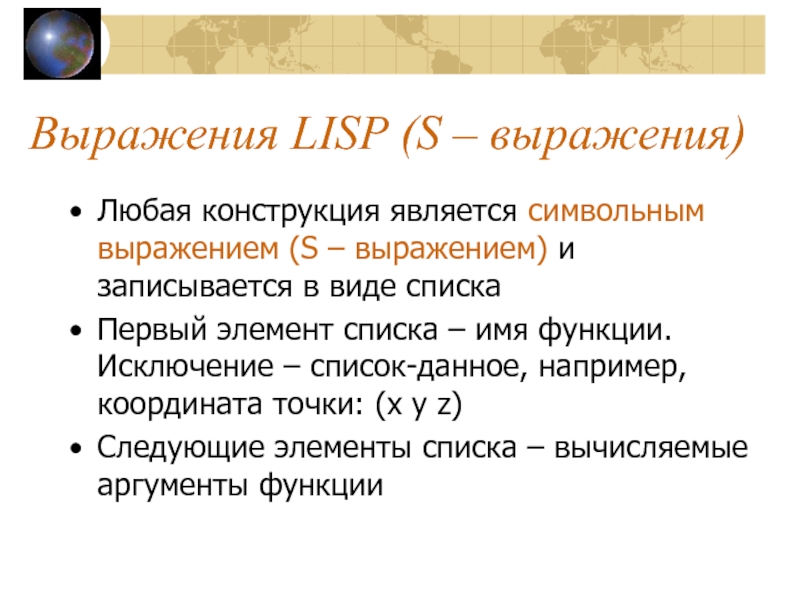

Слайд 21Выражения LISP (S – выражения)
Любая конструкция является символьным выражением

(S – выражением) и записывается в виде списка
Первый элемент списка

– имя функции. Исключение – список-данное, например, координата точки: (x y z)
Следующие элементы списка – вычисляемые аргументы функции
Выражения LISP (S – выражения) Любая конструкция является символьным выражением (S – выражением) и записывается в виде

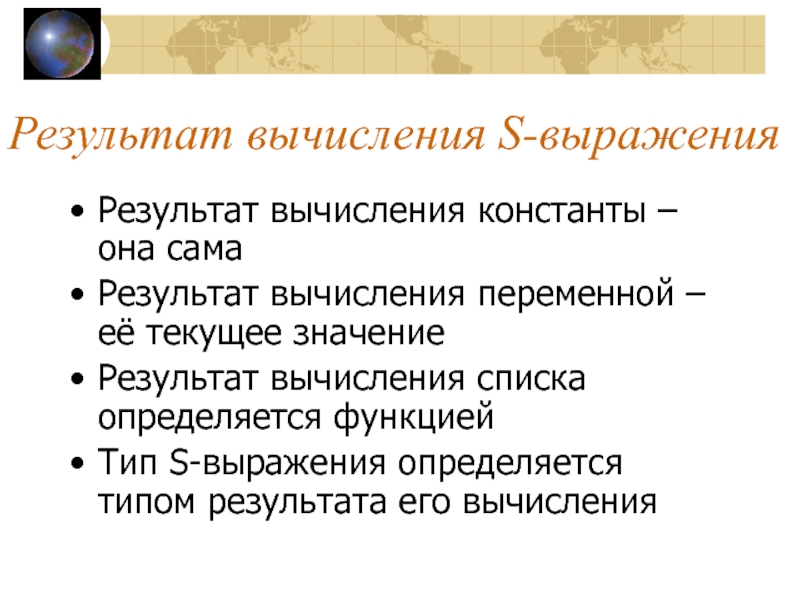

Слайд 22Результат вычисления S-выражения
Результат вычисления константы – она сама
Результат вычисления переменной

– её текущее значение
Результат вычисления списка определяется функцией
Тип S-выражения определяется

типом результата его вычисления
Результат вычисления S-выраженияРезультат вычисления константы – она самаРезультат вычисления переменной – её текущее значениеРезультат вычисления списка определяется

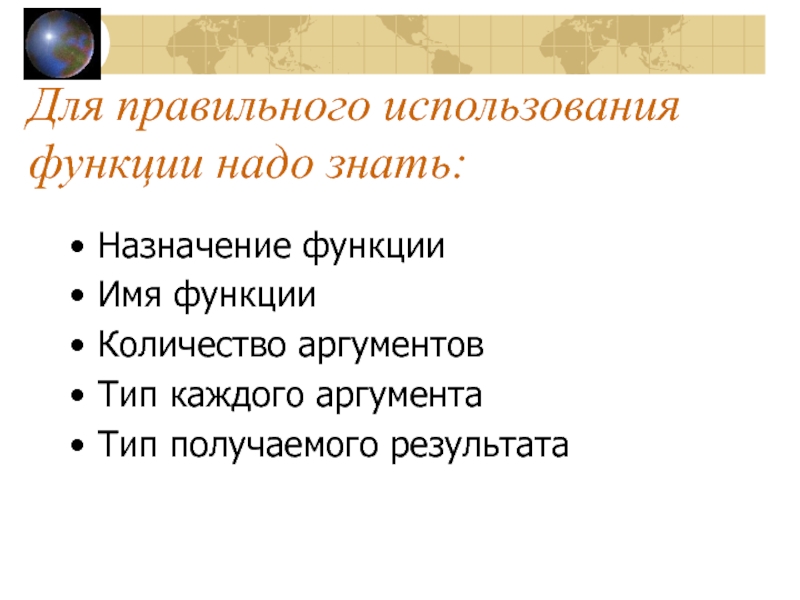

Слайд 23Для правильного использования функции надо знать:
Назначение функции
Имя функции
Количество аргументов
Тип каждого

аргумента
Тип получаемого результата

Для правильного использования функции надо знать:Назначение функцииИмя функцииКоличество аргументовТип каждого аргументаТип получаемого результата

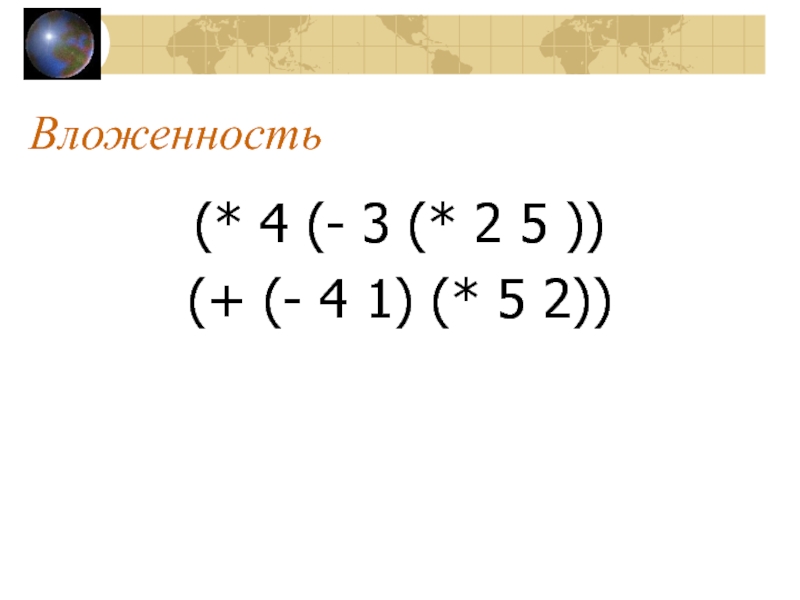

Слайд 24Вложенность
(* 4 (- 3 (* 2 5 ))
(+ (- 4

1) (* 5 2))

Вложенность(* 4 (- 3 (* 2 5 ))(+ (- 4 1) (* 5 2))

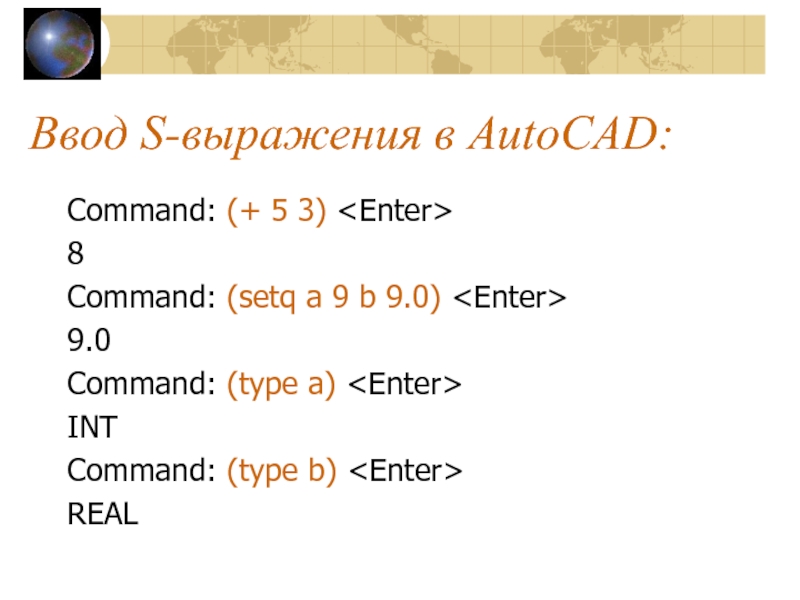

Слайд 25Ввод S-выражения в AutoCAD:
Command: (+ 5 3)
8
Command: (setq a

9 b 9.0)
9.0
Command: (type a)
INT
Command: (type b)
REAL

Ввод S-выражения в AutoCAD:Command: (+ 5 3) 8Command: (setq a 9 b 9.0) 9.0Command: (type a) INTCommand:

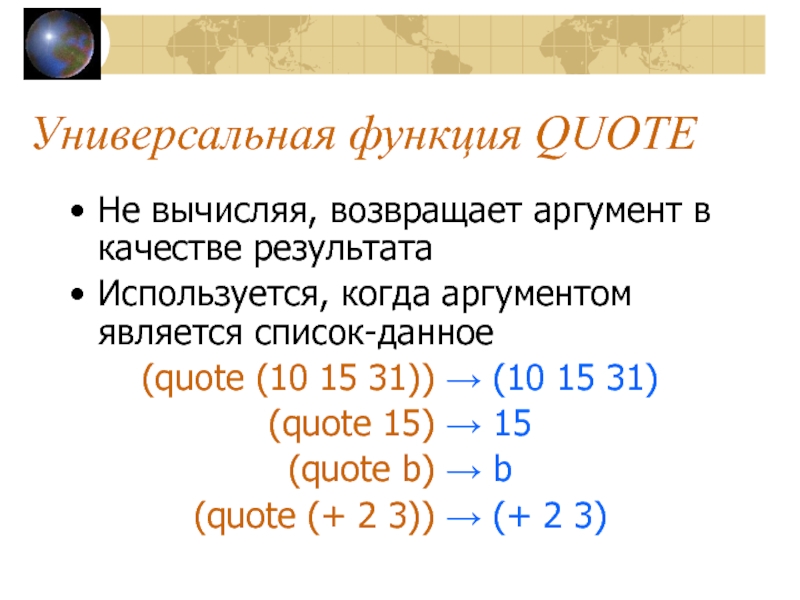

Слайд 26Универсальная функция QUOTE
Не вычисляя, возвращает аргумент в качестве результата
Используется, когда

аргументом является список-данное
(quote (10 15 31)) → (10 15 31)
(quote

15) → 15
(quote b) → b
(quote (+ 2 3)) → (+ 2 3)

Универсальная функция QUOTEНе вычисляя, возвращает аргумент в качестве результатаИспользуется, когда аргументом является список-данное(quote (10 15 31)) →

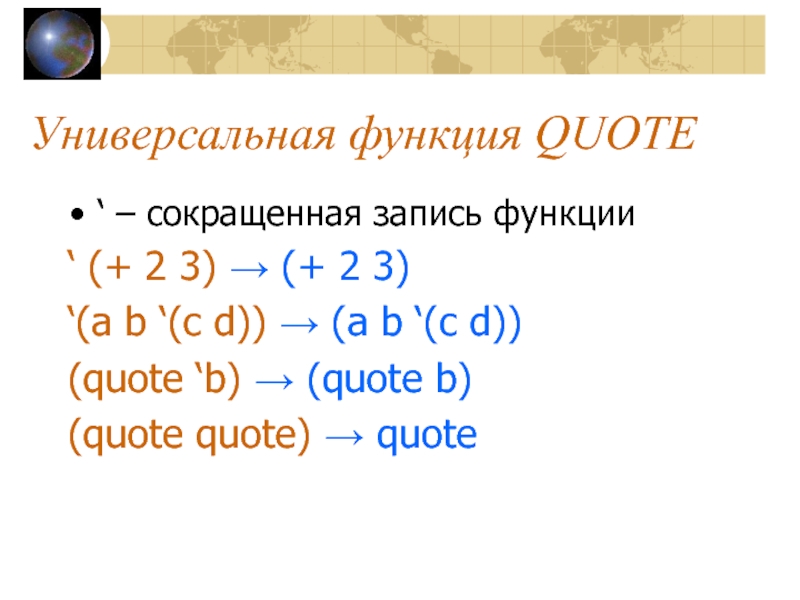

Слайд 27Универсальная функция QUOTE
‘ – сокращенная запись функции
‘ (+ 2 3)

→ (+ 2 3)
‘(a b ‘(c d)) → (a b

‘(c d))
(quote ‘b) → (quote b)
(quote quote) → quote

Универсальная функция QUOTE‘ – сокращенная запись функции‘ (+ 2 3) → (+ 2 3)‘(a b ‘(c d))

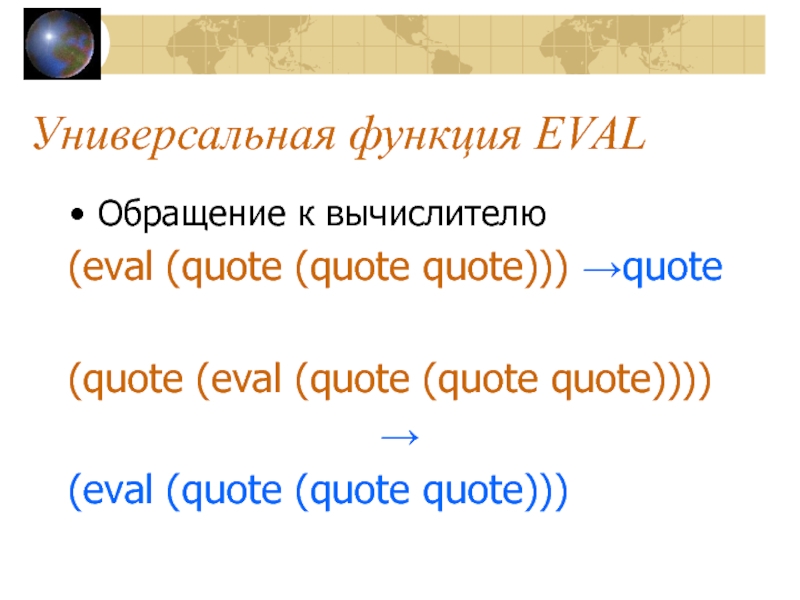

Слайд 28Универсальная функция EVAL
Обращение к вычислителю
(eval (quote (quote quote))) →quote

(quote (eval

(quote (quote quote))))

(eval (quote (quote quote)))

Универсальная функция EVALОбращение к вычислителю(eval (quote (quote quote))) →quote(quote (eval (quote (quote quote))))→(eval (quote (quote quote)))

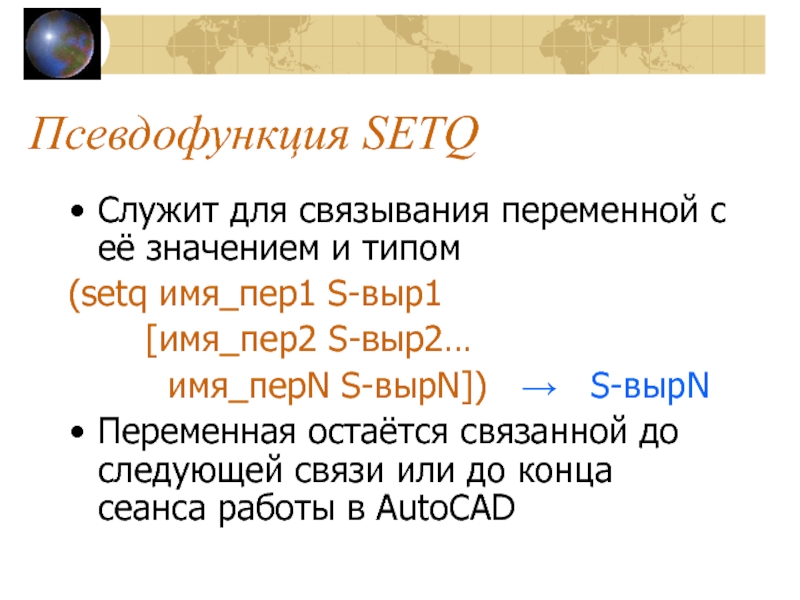

Слайд 29Псевдофункция SETQ
Служит для связывания переменной с её значением и типом
(setq

имя_пер1 S-выр1
[имя_пер2 S-выр2…

имя_перN S-вырN]) → S-вырN
Переменная остаётся связанной до следующей связи или до конца сеанса работы в AutoCAD
Псевдофункция SETQСлужит для связывания переменной с её значением и типом(setq имя_пер1 S-выр1    [имя_пер2 S-выр2…

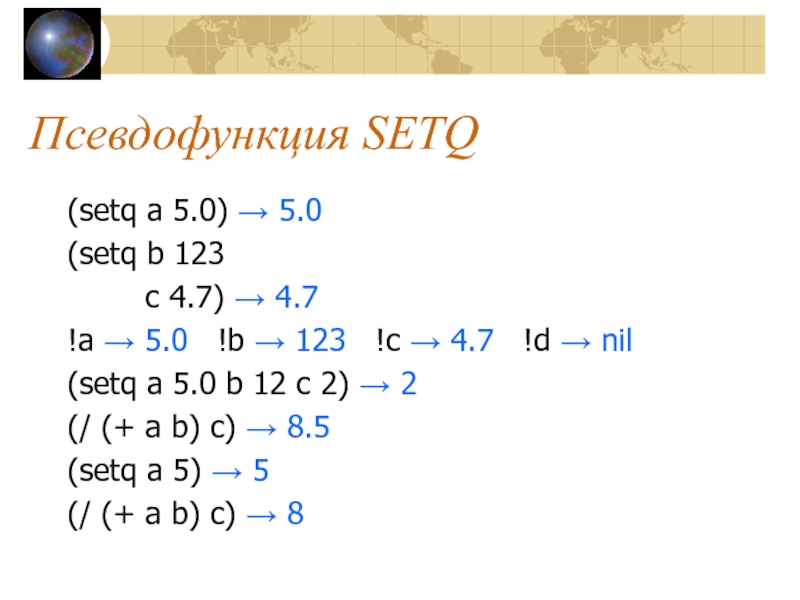

Слайд 30Псевдофункция SETQ
(setq a 5.0) → 5.0
(setq b 123

c 4.7) → 4.7
!a → 5.0 !b

→ 123 !c → 4.7 !d → nil
(setq a 5.0 b 12 c 2) → 2
(/ (+ a b) c) → 8.5
(setq a 5) → 5
(/ (+ a b) c) → 8
Псевдофункция SETQ(setq a 5.0) → 5.0(setq b 123     c 4.7) → 4.7!a →

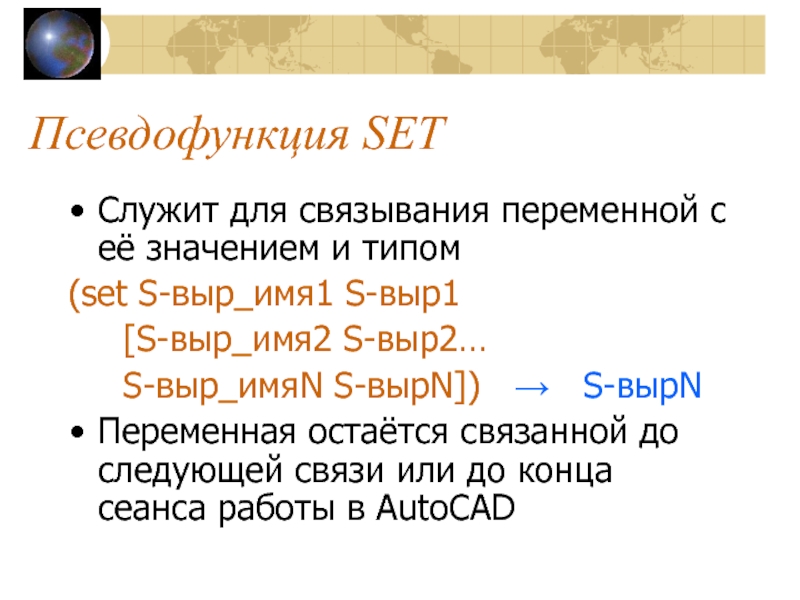

Слайд 31Псевдофункция SET
Служит для связывания переменной с её значением и типом
(set

S-выр_имя1 S-выр1
[S-выр_имя2 S-выр2…
S-выр_имяN S-вырN])

→ S-вырN
Переменная остаётся связанной до следующей связи или до конца сеанса работы в AutoCAD
Псевдофункция SETСлужит для связывания переменной с её значением и типом(set S-выр_имя1 S-выр1   [S-выр_имя2 S-выр2…

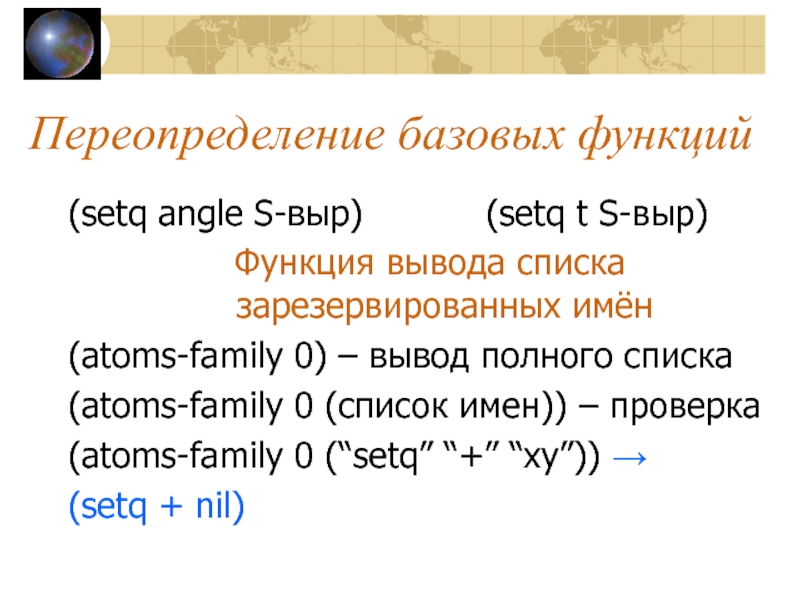

Слайд 32Переопределение базовых функций
(setq angle S-выр)

(setq t S-выр)
Функция вывода списка зарезервированных имён
(atoms-family 0) – вывод

полного списка
(atoms-family 0 (список имен)) – проверка
(atoms-family 0 (“setq” “+” “xy”)) →
(setq + nil)
Переопределение базовых функций(setq angle S-выр)      (setq t S-выр)Функция вывода списка зарезервированных имён(atoms-family

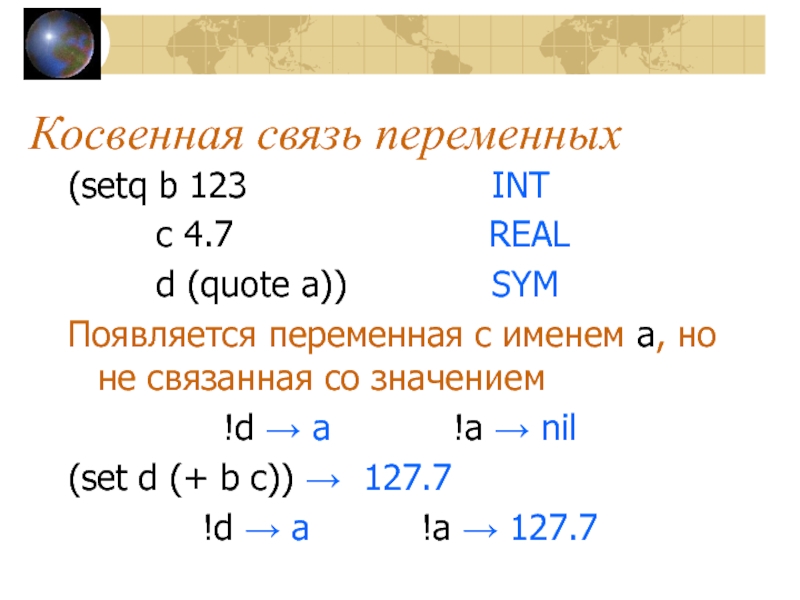

Слайд 33Косвенная связь переменных
(setq b 123

INT
c

4.7 REAL
d (quote a)) SYM
Появляется переменная с именем a, но не связанная со значением
!d → a !a → nil
(set d (+ b c)) → 127.7
!d → a !a → 127.7
Косвенная связь переменных(setq b 123           INT

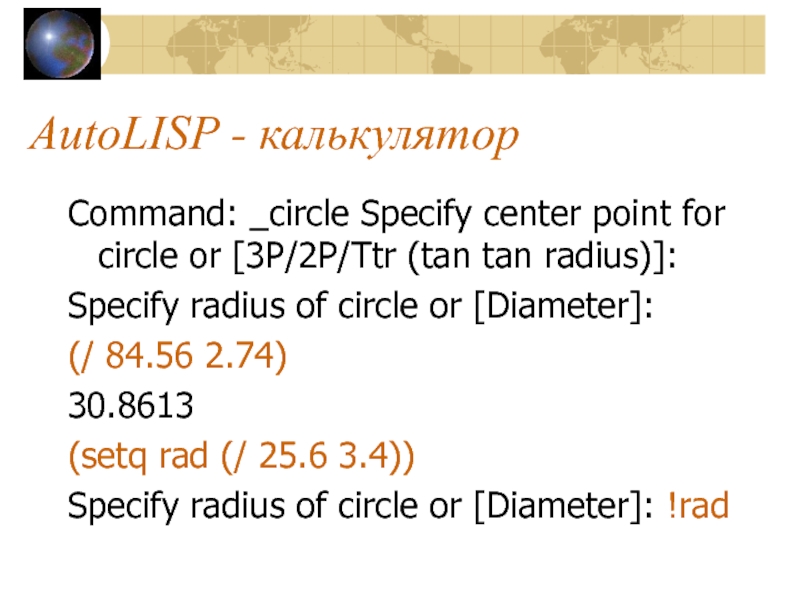

Слайд 34AutoLISP - калькулятор
Command: _circle Specify center point for circle or

[3P/2P/Ttr (tan tan radius)]:
Specify radius of circle or [Diameter]:
(/

84.56 2.74)
30.8613
(setq rad (/ 25.6 3.4))
Specify radius of circle or [Diameter]: !rad
AutoLISP - калькуляторCommand: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:Specify radius of circle

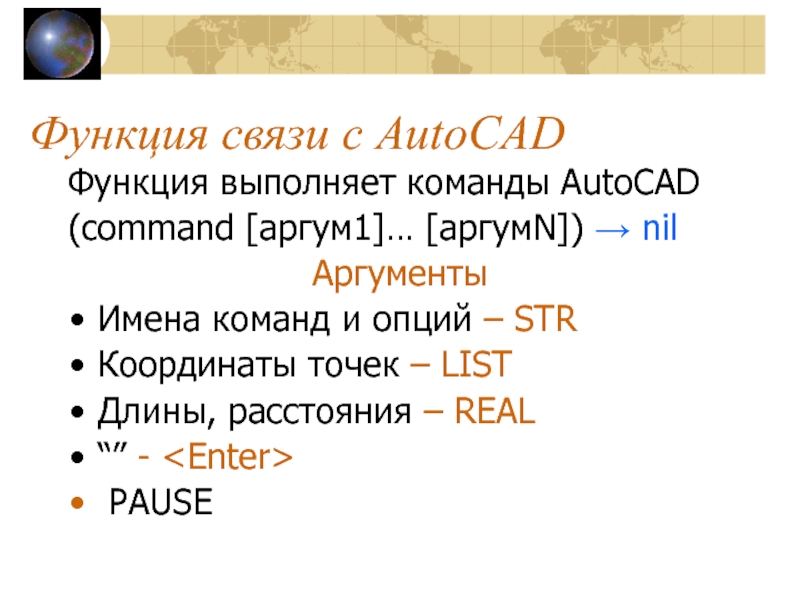

Слайд 35Функция связи с AutoCAD
Функция выполняет команды AutoCAD
(command [аргум1]… [аргумN]) →

nil
Аргументы
Имена команд и опций – STR
Координаты точек – LIST
Длины, расстояния

– REAL
“” -
PAUSE

Функция связи с AutoCADФункция выполняет команды AutoCAD(command [аргум1]… [аргумN]) → nilАргументыИмена команд и опций – STRКоординаты точек

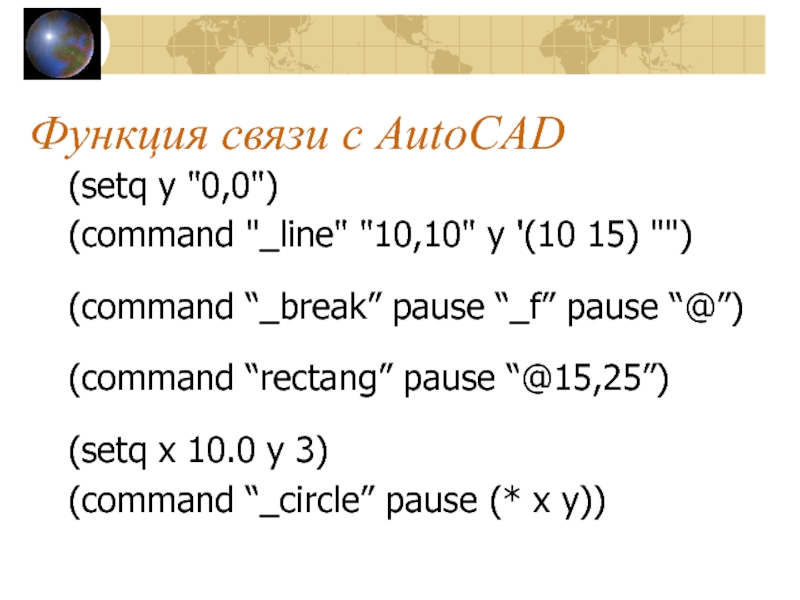

Слайд 36Функция связи с AutoCAD
(setq y "0,0")
(command "_line" "10,10" y '(10

15) "")

(command “_break” pause “_f” pause “@”)

(command “rectang” pause “@15,25”)

(setq

x 10.0 y 3)
(command “_circle” pause (* x y))
Функция связи с AutoCAD(setq y
