Расчет фильтрационных характеристик призабойной части пласта по ИД
Содержание
- 1. Расчет фильтрационных характеристик призабойной части пласта по ИД
- 2. ИНТЕРПРЕТАЦИЯ ИД ПОЗВОЛЯЕТ ОПРЕДЕЛИТЬпараметры ПЗС (проницаемость) и
- 3. Порядок интерпретации линейных ИД1.Рассчитывается коэффициент продуктивности по
- 4. Порядок интерпретации изогнутых ИДЛинеаризуют ИД почленным делением
- 5. Сложные ИДа — S-образная; б — S-образная перевернутая; в — серповидная
- 6. Причины появления сложных ИЛ 1) Облитерация –
- 7. РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ ПОЗВОЛЯЮТУстановить технологический режим работы скважины,
- 8. Технологический режим определяют при помощи индикаторной диаграммы
- 9. Заданный дебит (определяется проектом разработки) с позиций
- 10. Значения заданного дебита или забойного давлениянеобходимо уточнять
- 11. Причины ограничения отбора жидкости из скважинГеолого-технологические
- 12. Неограниченный отбор жидкостиВ малодебитных скважинах, эксплуатирующих истощенные
- 13. Скачать презентанцию
ИНТЕРПРЕТАЦИЯ ИД ПОЗВОЛЯЕТ ОПРЕДЕЛИТЬпараметры ПЗС (проницаемость) и комплексные параметры, характеризующие систему «коллектор—флюид»: kh/μ; æ = k/μ∙β*основные характеристики скважин: коэффициент продуктивности (приемистости); приведенный радиус скважины; максимально возможный и рациональный дебиты скважины;
Слайды и текст этой презентации
Слайд 2ИНТЕРПРЕТАЦИЯ ИД ПОЗВОЛЯЕТ ОПРЕДЕЛИТЬ
параметры ПЗС (проницаемость) и комплексные параметры, характеризующие
систему «коллектор—флюид»: kh/μ; æ = k/μ∙β*
продуктивности (приемистости); приведенный радиус скважины; максимально возможный и рациональный дебиты скважины; коэффициенты обобщенного уравнения притока

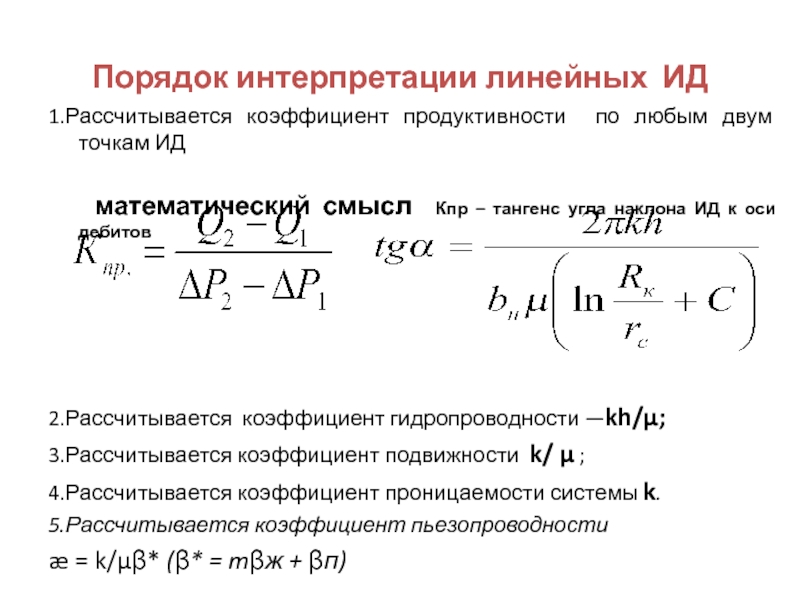

Слайд 3Порядок интерпретации линейных ИД
1.Рассчитывается коэффициент продуктивности по любым двум точкам
ИД
математический смысл Кпр
– тангенс угла наклона ИД к оси дебитов2.Рассчитывается коэффициент гидропроводности —kh/μ;
3.Рассчитывается коэффициент подвижности k/ μ ;
4.Рассчитывается коэффициент проницаемости системы k.
5.Рассчитывается коэффициент пьезопроводности
æ = k/μβ* (β* = mβж + βп)
Слайд 4Порядок интерпретации изогнутых ИД
Линеаризуют ИД почленным делением нелинейного уравнения ∆Р
= AQ + BQ2 на Q
Рассчитывают коэффициент продуктивности
по величине отрезка, отсекаемого на оси ординат Кпр = 1/АРассчитывают коэффициент гидропроводности — kh/μ
Рассчитывают коэффициент подвижности k/ μ
Рассчитывают коэффициент проницаемости пластовой системы k
Рассчитывают коэффициент пьезопроводности
æ = k/μβ* (β* = mβж+ βп)
Приведенные расчеты справедливы если Рзаб» Рнас
Слайд 6Причины появления сложных ИЛ
1) Облитерация – закупоривание пор разрушающимся цементирующим
веществом или мелкими частицами зерен терригенной породы
2) Двухфазность течения и
наличие относительных фазовых проницаемостей 3) перемещение газированной жидкости, перемещение смеси «нефть—вода»
Слайд 7РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ ПОЗВОЛЯЮТ
Установить технологический режим работы скважины, т.е. выбрать параметры
оборудования, обеспечивающие получение на поверхности заданного дебита при соответствующем забойном
давлении
Слайд 8Технологический режим определяют
при помощи индикаторной диаграммы (ИД), на которую
дополнительно наносят данные об обводненности, газовом факторе в зависимости от
депрессии, и регулировочных кривых (зависимость дебита и других показателей от параметров эксплуатационного оборудования)
Слайд 9Заданный дебит (определяется проектом разработки)
с позиций притока – максимальный
дебит скважины, допустимый условиями рациональной эксплуатации залежи и обеспечиваемый продуктивной
характеристикой скважиныс позиций подъема продукции на поверхность – при выполнении требований рациональной эксплуатации залежи и рационального использования оборудования – техническая норма добычи (оптимальный дебит)
Слайд 10Значения заданного дебита или забойного давления
необходимо уточнять по мере изучения
залежи и изменения условий разработки
Скважины делят на группы с ограничением
и без ограничения отбора жидкости
Слайд 11Причины ограничения отбора жидкости из скважин
Геолого-технологические
Степень устойчивости пород
пласта (разрушение пласта и вынос песка)
Наличие подошвенной воды
Необходимость ограничения
добываемой водыНеобходимость равномерного стягивания ВНК и ГНК и предотвращение прорывов воды и газа
Технические
1. Недостаточная прочность Э.К. и возможность её смятия при значительном снижении забойного давления
2.Ограниченная мощность эксплуатационного оборудования
3. Вредное влияние газа на работу скважинных насосов
Слайд 12Неограниченный отбор жидкости
В малодебитных скважинах, эксплуатирующих истощенные пласты с низким
пластовым давлением, когда они удалены от ВНК и ГНК, а
динамический уровень снижается до кровли или даже до подошвы пластаВ сильно обводненных (более 80%) скважинах при форсировании отборов
Образование песчаных пробок, рост газового фактора и обводненности продукции должны отсутствовать
Стремятся достигнуть потенциального дебита скважины
Дебит может ограничиваться технико-технологическими возможностями оборудования по подъему жидкости на поверхность
