Слайд 1
Текст слайда:

Расчет каменных и армокаменных конструкций

Тема 36

1. Расчет прочности центрально нагруженного кирпичного столба

Расчет каменных и армокаменных конструкций выполняется методом предельных состояний по двум группам предельных состояний

При центральном сжатии принимаем, что напряжения по сечению столба распределены равномерно.

Тогда условие прочности можно записать следующим образом:

, где


Слайд 2
Текст слайда:

Подбор сечения столба производиться методом последовательных приближений:

а) Задаемся маркой кирпича и раствора;

б) По СНиП определяем R;

д) Определяем гибкость столба;

Если расхождение более 5%, то возвращаемся к пункту «д». Если расхождение менее 5%, то расчет заканчиваем. При этом окончательный размер столба должен быть кратным размерам кирпича в плане (с учетом толщины швов кладки)


Слайд 3
Текст слайда:

2. Армокаменные конструкции

Армокаменными называются каменные конструкции, снабженные арматурой для повышения их несущей способности.

Применяют два вида армирования:

1) Поперечное (сетчатое) армирование

Сетки могут быть двух типов:

а) прямоугольные

б) сетка типа «зигзаг»

А240, В500 (А-I, Вр-I)

А240, В500 (А-I, Вр-I)

Сетки типа зигзаг укладываются в двух смежных горизонтальных швах так, чтобы направление стержней в них было взаимно перпендикулярным


Слайд 4
Текст слайда:

3) Расчет прочности центрально нагруженного кирпичного столба с сетчатым армированием

Продольное армирование может быть двух вариантов:

При данном армировании хомуты располагаются в горизонтальных швах кладки.

а) внутреннее

б) наружное

2) Продольное армирование


Слайд 5
Текст слайда:

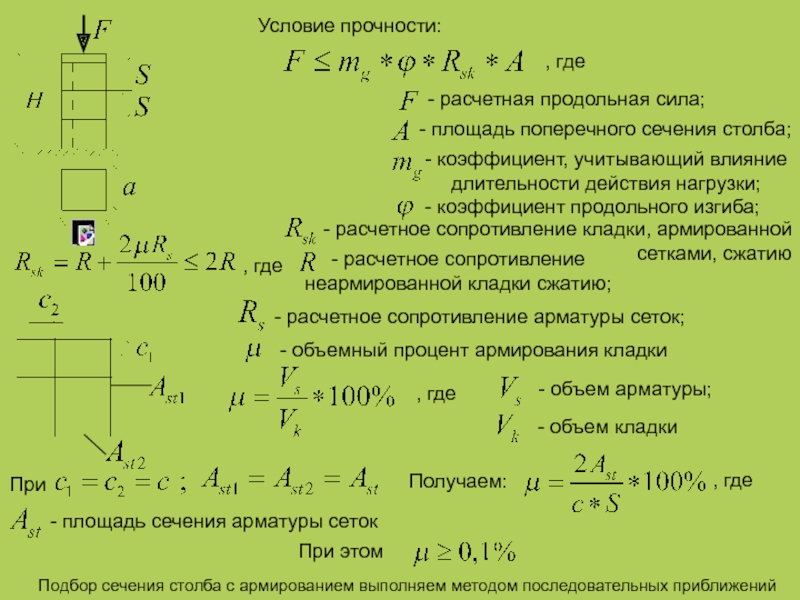

Подбор сечения столба с армированием выполняем методом последовательных приближений

, где

, где

Условие прочности:

, где

, где


Слайд 6
Текст слайда:

- самонесущие, воспринимающие нагрузки от собственной массы стен всех вышележащих этажей и ветра;

2) Здания с упругой конструктивной схемой.

К таким зданиям в основном относят одноэтажные производственные здания и многоэтажные общественные здания с редко расположенными поперечными стенами, расстояния между которыми превышают предельные.

В таких зданиях перекрытия и покрытия получают заметные перемещения в своей плоскости при воздействии горизонтальных нагрузок и рассматриваются как упруго податливые опоры для каменных стен и столбов.

Каменные стены в зависимости от конструктивной схемы здания делятся на:

- несущие, воспринимающие нагрузки от собственной массы, ветра, покрытия и перекрытий;

- ненесущие, воспринимающие нагрузки от собственной массы и ветра в пределах одного этажа.

3. Конструктивные схемы каменных зданий

Конструктивные схемы каменных зданий делят на два типа:

1) Здания с жесткой конструктивной схемой.

В этих зданиях перекрытия и покрытия рассматриваются как жесткие опоры для каменных стен и столбов.

К таким зданиям в основном относят жилые и общественные здания с часто расположенными поперечными стенами, расстояния между которыми не превышают предельные:

при монолитных перекрытиях – 54 м, при сборных – 42 м.
