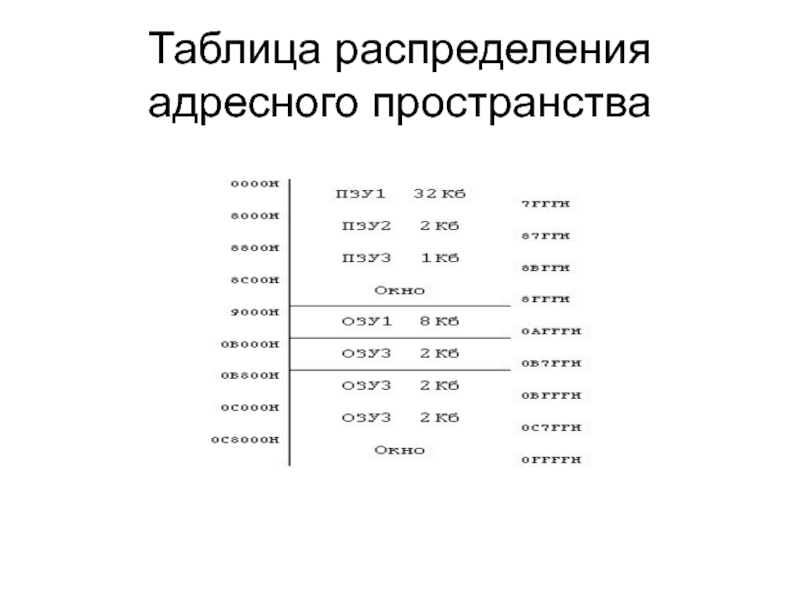

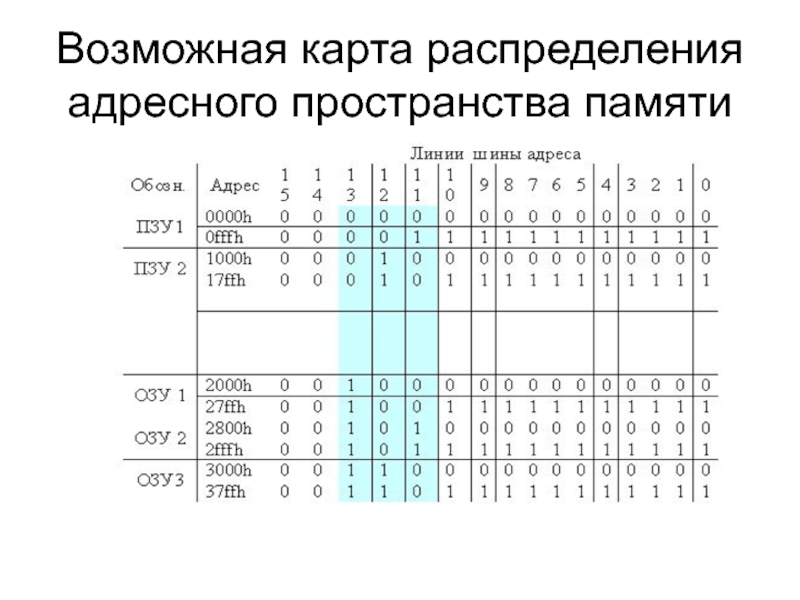

- 14. Таблица распределения адресного пространства

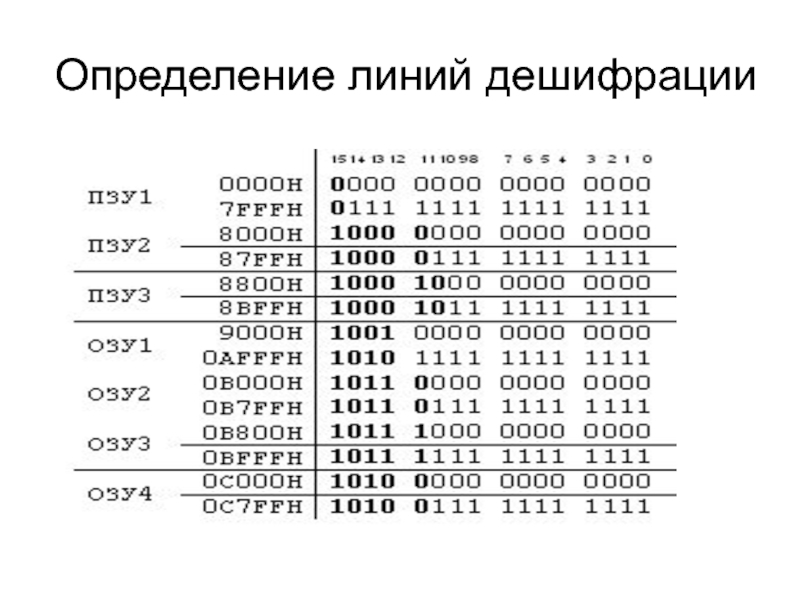

- 15. Определение линий дешифрации
- 16. Выбор микросхемы для дешифратораНаибольшее количество адресных линий,

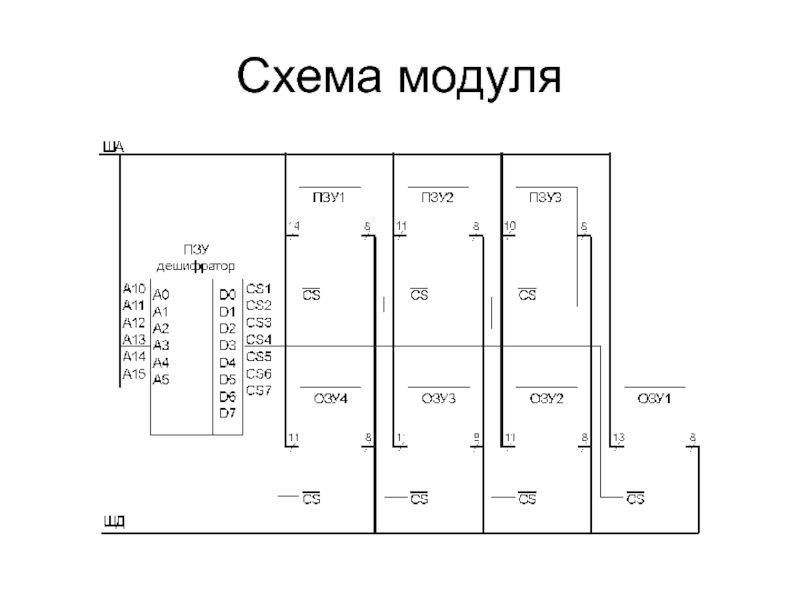

- 17. Схема модуля
- 18. КОДЫ ПРОШИВКИ № ПЗ1 ПЗ2 ПЗ3 ОЗ1
- 19. ПРОГРАММИРОВАНИЕ ЯЧЕЙКИ Содержимое0 - 1FH (0
- 20. Слайд 20
- 21. Скачать презентанцию

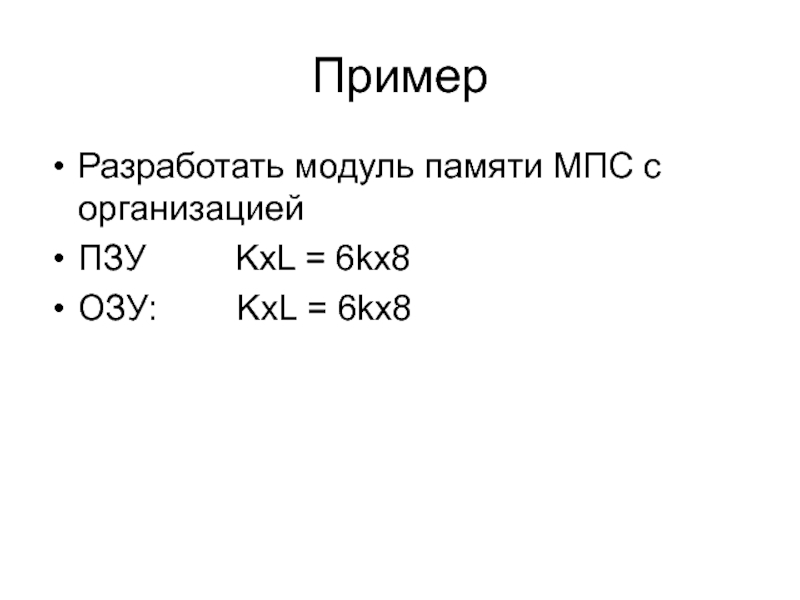

ПримерРазработать модуль памяти МПС с организацией ПЗУ KxL = 6kx8ОЗУ: KxL = 6kx8
Слайды и текст этой презентации
Слайд 1Разработка модуля памяти МПС

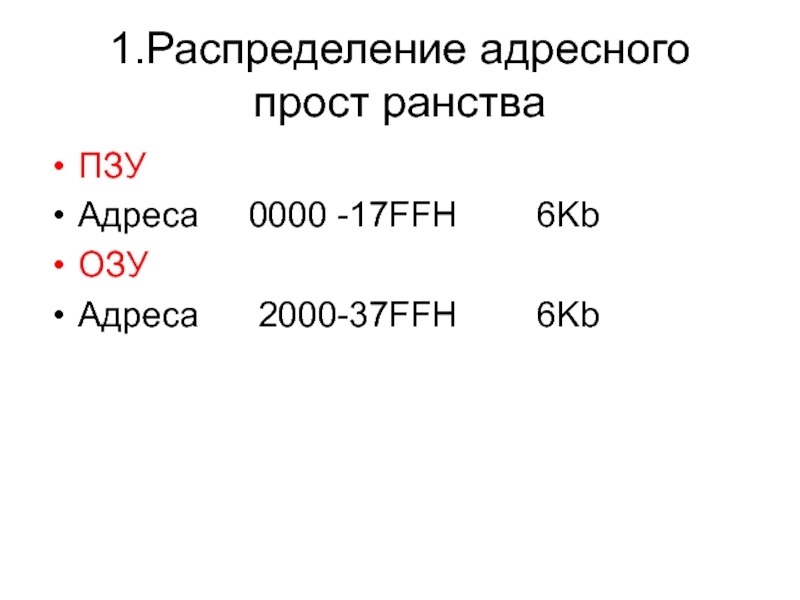

1.Распределение адресного пространства
2.Присвоение физических адресов
3.Выбор физических микросхем
памяти
дешифратора

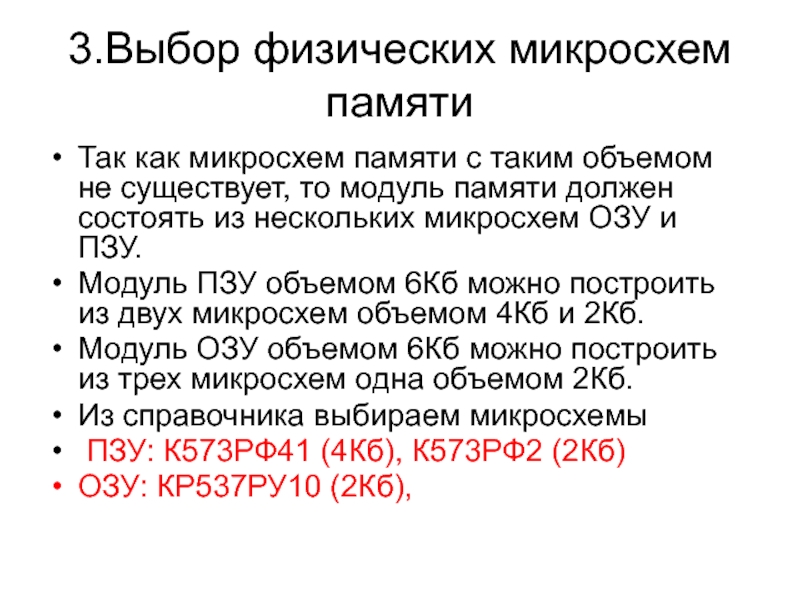

Слайд 43.Выбор физических микросхем памяти
Так как микросхем памяти с таким объемом
не существует, то модуль памяти должен состоять из нескольких микросхем
ОЗУ и ПЗУ.Модуль ПЗУ объемом 6Кб можно построить из двух микросхем объемом 4Кб и 2Кб.
Модуль ОЗУ объемом 6Кб можно построить из трех микросхем одна объемом 2Кб.

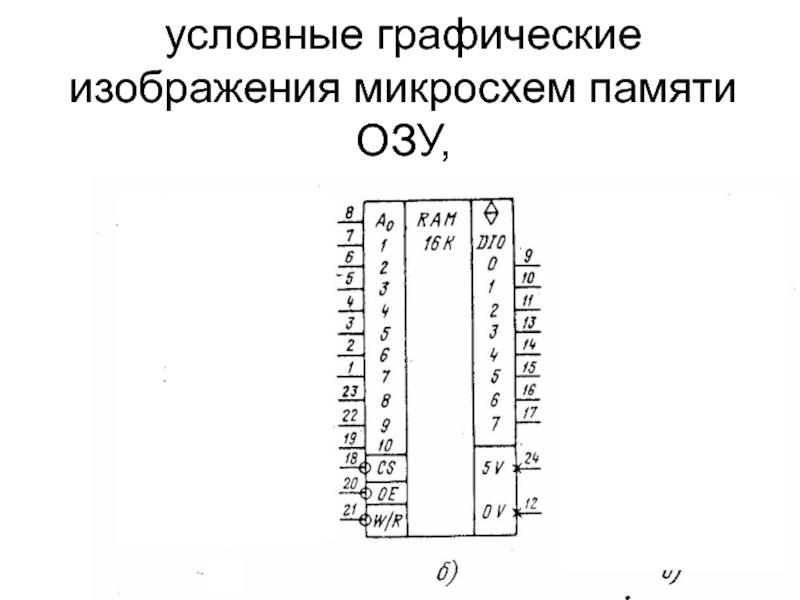

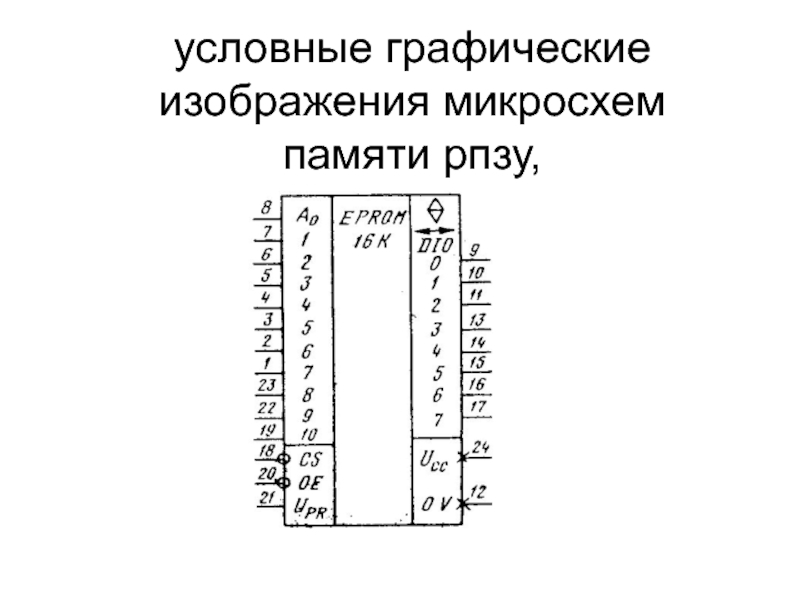

Из справочника выбираем микросхемы
ПЗУ: К573РФ41 (4Кб), К573РФ2 (2Кб)
ОЗУ: КР537РУ10 (2Кб),

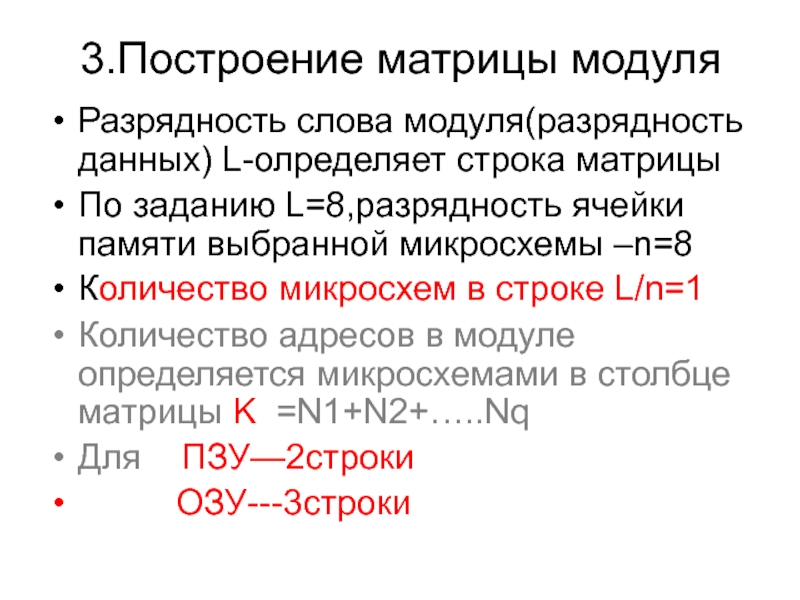

Слайд 73.Построение матрицы модуля
Разрядность слова модуля(разрядность данных) L-олределяет строка матрицы
По заданию
L=8,разрядность ячейки памяти выбранной микросхемы –n=8
Количество микросхем в строке
L/n=1Количество адресов в модуле определяется микросхемами в столбце матрицы K =N1+N2+…..Nq
Для ПЗУ—2строки
ОЗУ---3строки

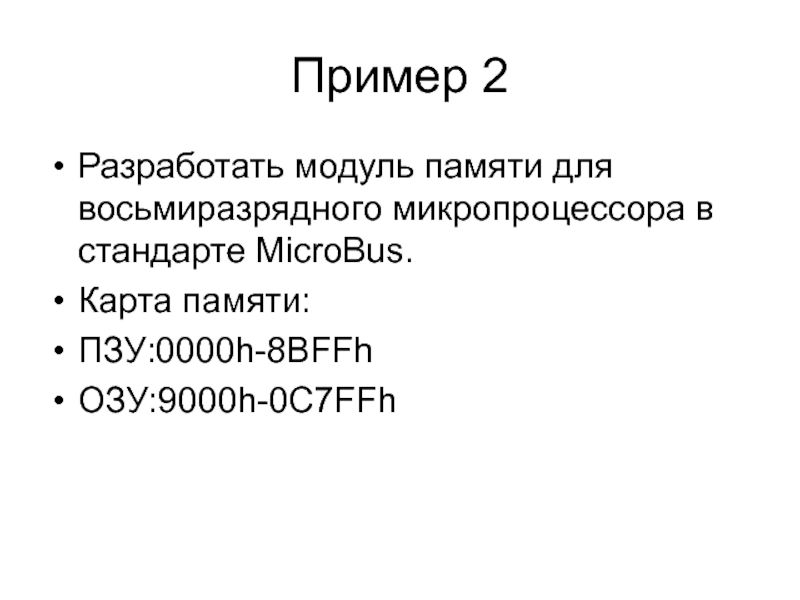

Слайд 12Пример 2
Разработать модуль памяти для восьмиразрядного микропроцессора в стандарте MicroBus.
Карта
памяти:
ПЗУ:0000h-8BFFh
ОЗУ:9000h-0C7FFh

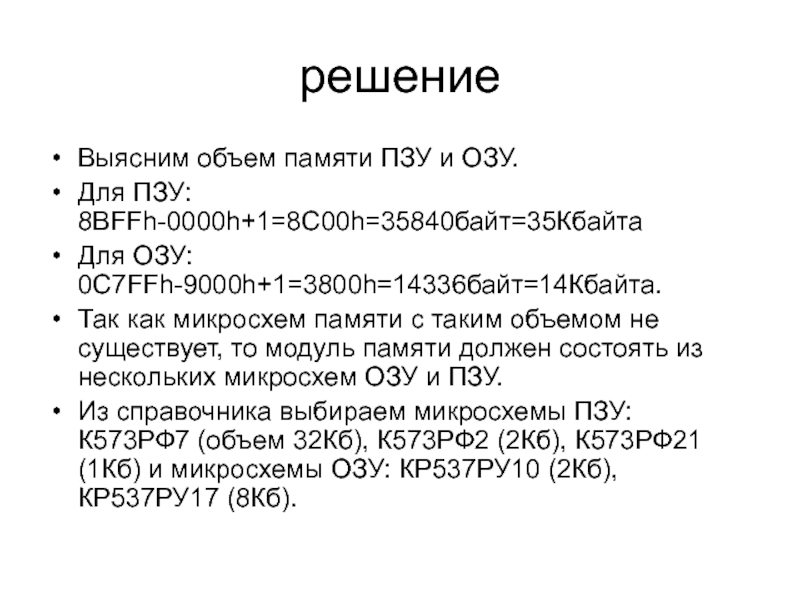

Слайд 13решение
Выясним объем памяти ПЗУ и ОЗУ.
Для ПЗУ: 8BFFh-0000h+1=8C00h=35840байт=35Кбайта
Для ОЗУ: 0C7FFh-9000h+1=3800h=14336байт=14Кбайта.
Так
как микросхем памяти с таким объемом не существует, то модуль
памяти должен состоять из нескольких микросхем ОЗУ и ПЗУ.Из справочника выбираем микросхемы ПЗУ: К573РФ7 (объем 32Кб), К573РФ2 (2Кб), К573РФ21 (1Кб) и микросхемы ОЗУ: КР537РУ10 (2Кб), КР537РУ17 (8Кб).

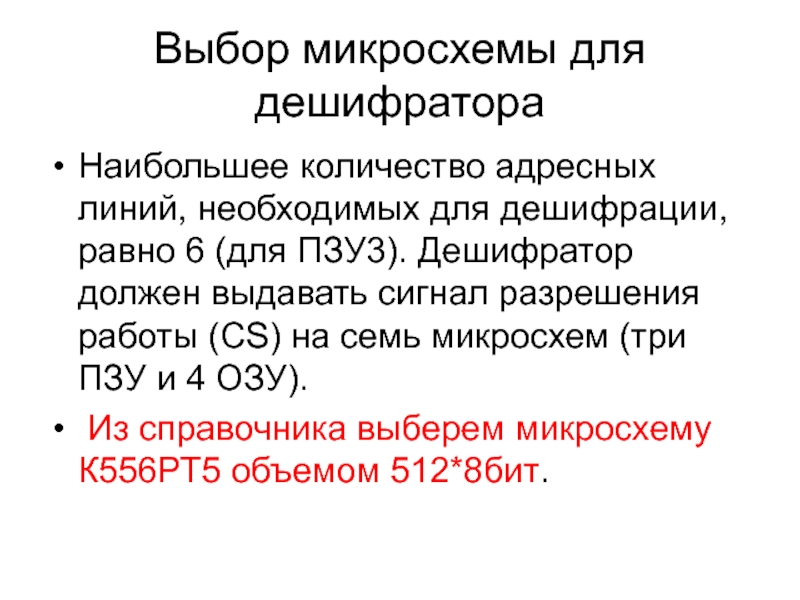

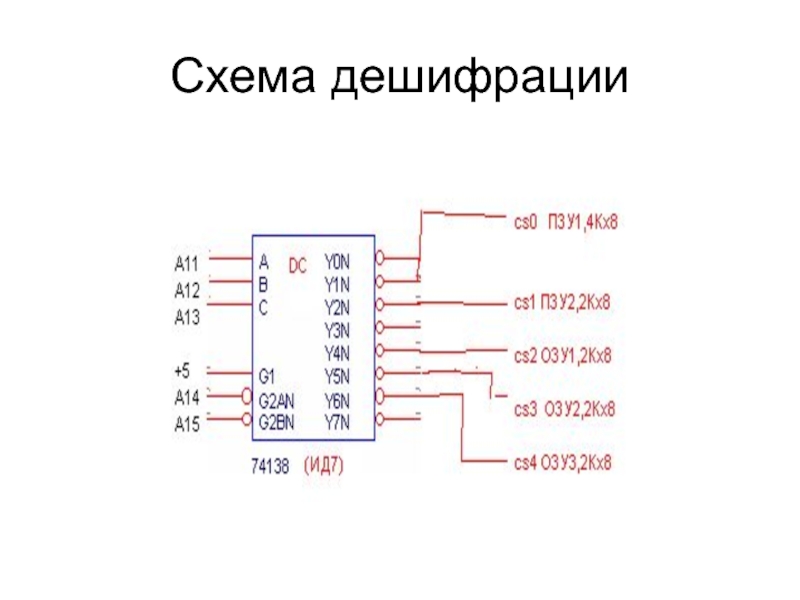

Слайд 16Выбор микросхемы для дешифратора
Наибольшее количество адресных линий, необходимых для дешифрации,
равно 6 (для ПЗУ3). Дешифратор должен выдавать сигнал разрешения работы
(CS) на семь микросхем (три ПЗУ и 4 ОЗУ).Из справочника выберем микросхему К556РТ5 объемом 512*8бит.

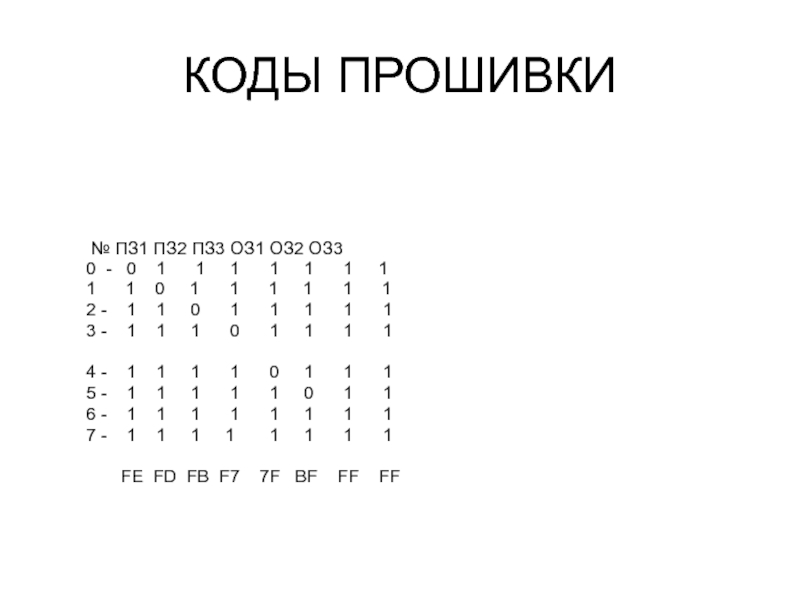

Слайд 18КОДЫ ПРОШИВКИ
№ ПЗ1 ПЗ2 ПЗ3 ОЗ1 ОЗ2 ОЗ3
0
- 0 1 1
1 1 1 1 11 1 0 1 1 1 1 1 1
2 - 1 1 0 1 1 1 1 1
3 - 1 1 1 0 1 1 1 1
4 - 1 1 1 1 0 1 1 1
5 - 1 1 1 1 1 0 1 1
6 - 1 1 1 1 1 1 1 1
7 - 1 1 1 1 1 1 1 1
FE FD FB F7 7F BF FF FF

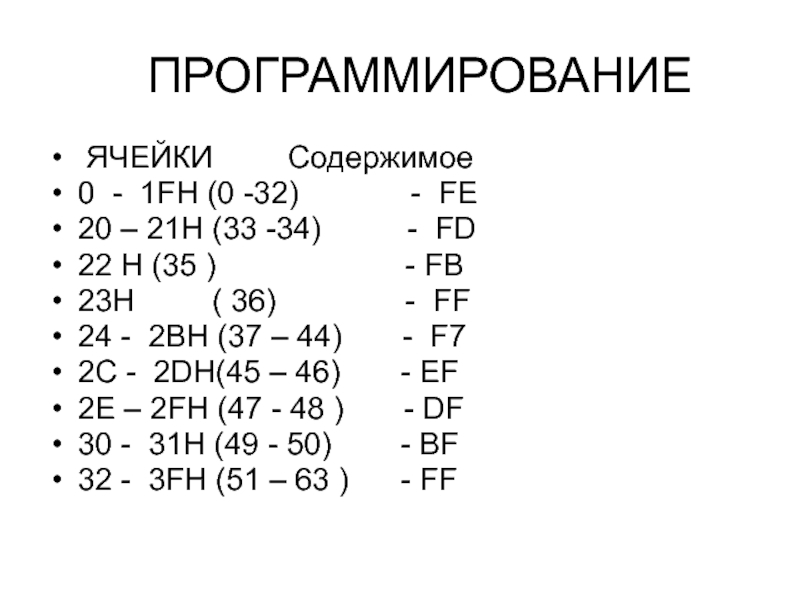

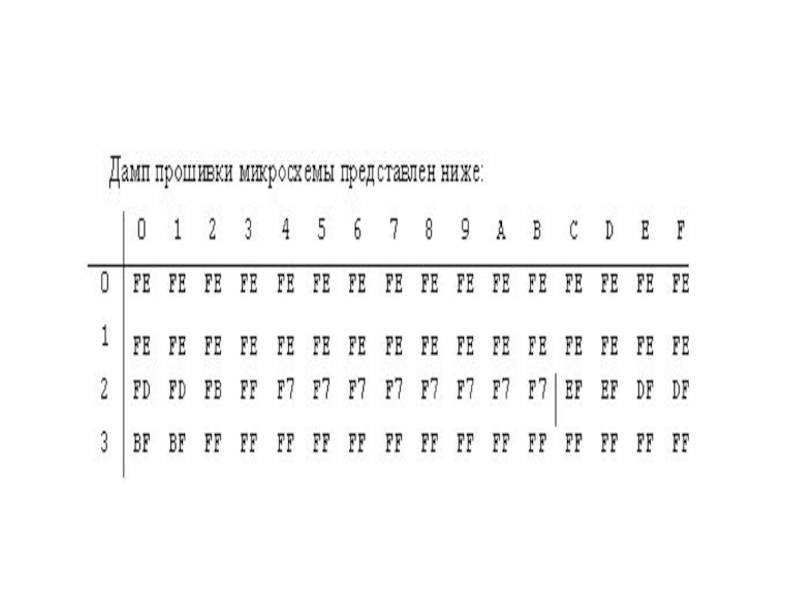

Слайд 19 ПРОГРАММИРОВАНИЕ
ЯЧЕЙКИ Содержимое
0 - 1FH (0 -32)
- FE
20 – 21H (33 -34)
- FD22 H (35 ) - FB
23H ( 36) - FF
24 - 2BH (37 – 44) - F7
2C - 2DH(45 – 46) - EF
2E – 2FH (47 - 48 ) - DF
30 - 31H (49 - 50) - BF
32 - 3FH (51 – 63 ) - FF
