РЕГИСТРЫ СЧЕТЧИКИ

объединённых общими схемами управления и предназначенного для приёма, временного хранения

и преобразования выдачи п-разрядного двоичного слова.
Регулярный набор однотипных триггеров позволяет хранить значение одного двоичного разряда машинного слова.
Используют регистры для хранения слов и выполнения над ними микроопераций трех типов:
поразрядные логические операции
над словом, хранящимся в регистре
и словом, поступающим на его входы;
сдвиг;
выдача слов.

РЕГИСТРЫ

входных импульсов, представляющий собой связанную цепочку Т-триггеров, образующих память с

заданным числом устойчивых состояний.
Разрядность счётчика п равна числу Т-триггера.
Каждый входной импульс изменяет состояние счётчика, которое сохраняется до поступления следующего сигнала.
Входные импульсы могут поступать на счётчик как периодически, так и произвольно, распределёнными во времени.
Счётчик характеризуется модулем и ёмкостью счета.
В счётчиках используется три режима работы:
управление;
накопление;
деление.

СЧЕТЧИКИ

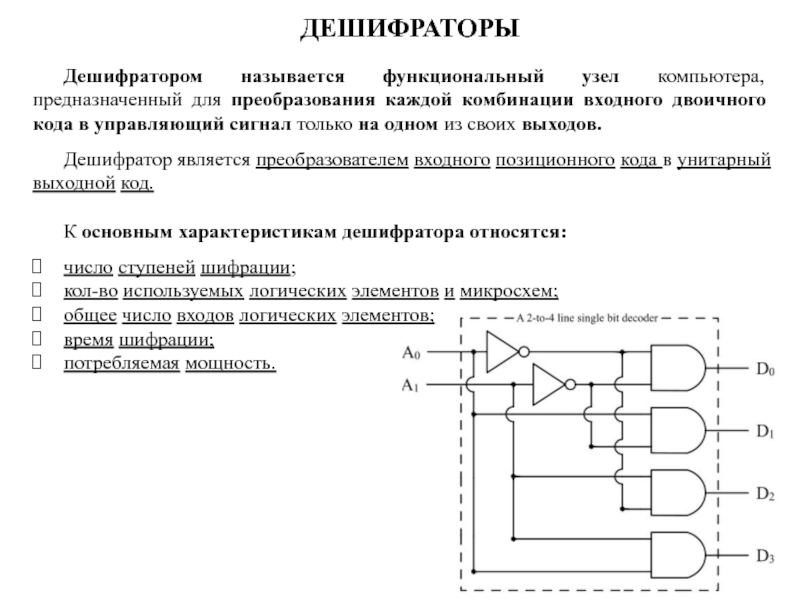

входного двоичного кода в управляющий сигнал только на одном из

своих выходов.
Дешифратор является преобразователем входного позиционного кода в унитарный выходной код.

К основным характеристикам дешифратора относятся:
число ступеней шифрации;
кол-во используемых логических элементов и микросхем;
общее число входов логических элементов;
время шифрации;
потребляемая мощность.

ДЕШИФРАТОРЫ

унитарного кода (двоичный код фиксированной длины, который содержит либо только

одну «1»,либо только один «0») в выходной п-разрядный двоичный позиционный код.
Двоичные шифраторы выполняют функцию, обратную функции дешифратора.
Применение:
клавиатурный шифратор.

ШИФРАТОРЫ

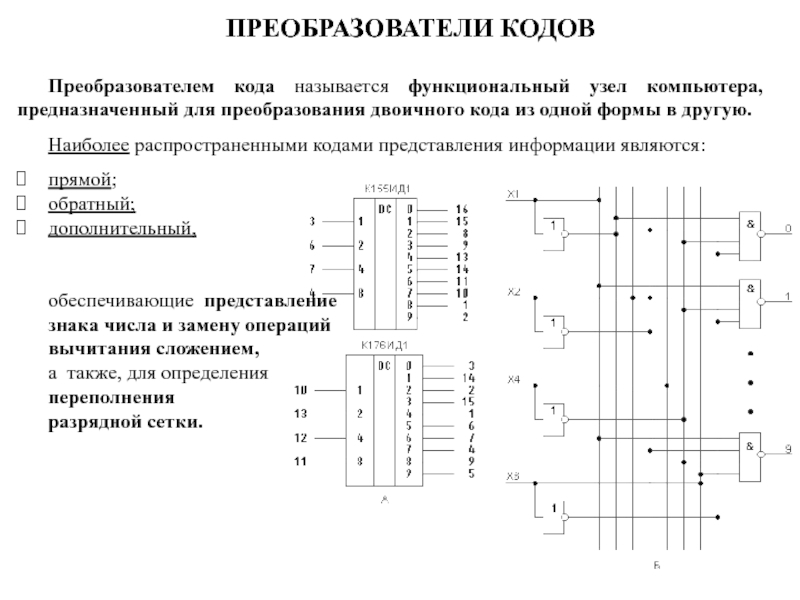

кода из одной формы в другую.
Наиболее распространенными кодами представления информации

являются:
прямой;
обратный;
дополнительный,


обеспечивающие представление
знака числа и замену операций
вычитания сложением,
а также, для определения
переполнения
разрядной сетки.

ПРЕОБРАЗОВАТЕЛИ КОДОВ

слов (чисел).
Операция вычитания заменяется сложением слов в обратном или дополнительном

коде.
Операции умножения и деления сводятся к реализации многократных сложений и сдвигов.
Сумматоры с постоянным интервалом времени для сложения называются синхронными.
Сумматоры, в которых интервал
времени для сложения определяется
моментом фактического окончания
операции, называется асинхронным.
Параметры характеристики сумматоров:
быстродействие;
аппаратные затраты;
потребляемая мощность сумматора.

ДВОИЧНЫЕ СУММАТОРЫ
