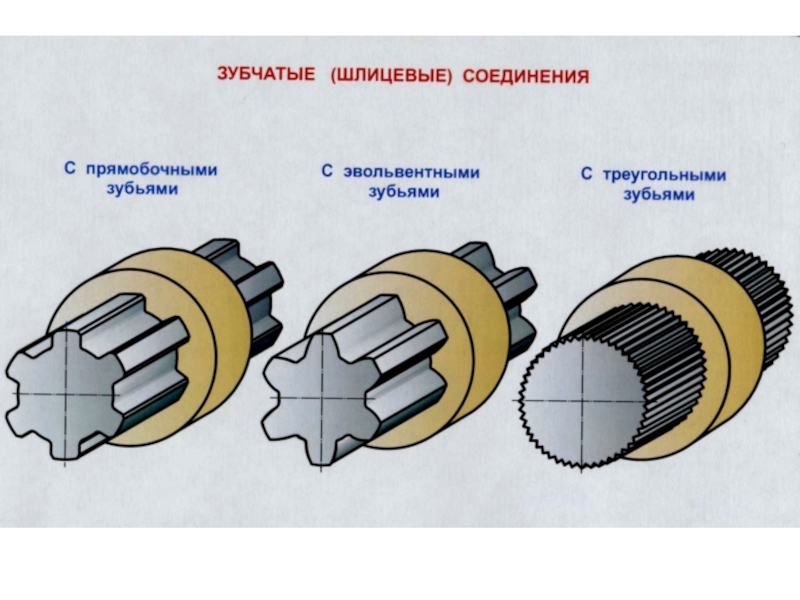

Шлицевые соединения. Все размеры шлицевых соединений, а также допуски на них

стандартизированы. Шлицевые соединения по сравнению со шпоночными
обладают рядом преимуществ:

а)

детали лучше центрируются на валах и имеют
лучшие направляющие при осевом перемещении;

б) прочность соединения, в особенности при
динамических нагрузках, повышается за счет
увеличения суммарной рабочей поверхности зубьев
по сравнению с поверхностью шпонки, и более
равномерного распределения нагрузки по окружности
вала.

по наружному и внутреннему диаметрам вала.
Стандартом предусмотрены три серии соединений

(легкая, средняя и тяжелая),
которые отличаются высотой и количеством зубьев.
Число зубьев изменяется в пределах от 6 до 20.
У соединений тяжелой серии зубья выше, а их количество больше, чем у
соединений средней и легкой серии.

таблицам стандартов в зависимости от диаметра вала. Боковые поверхности шлиц

испытывают напряжения смятия, а в сечениях у их оснований возникают напряжения среза

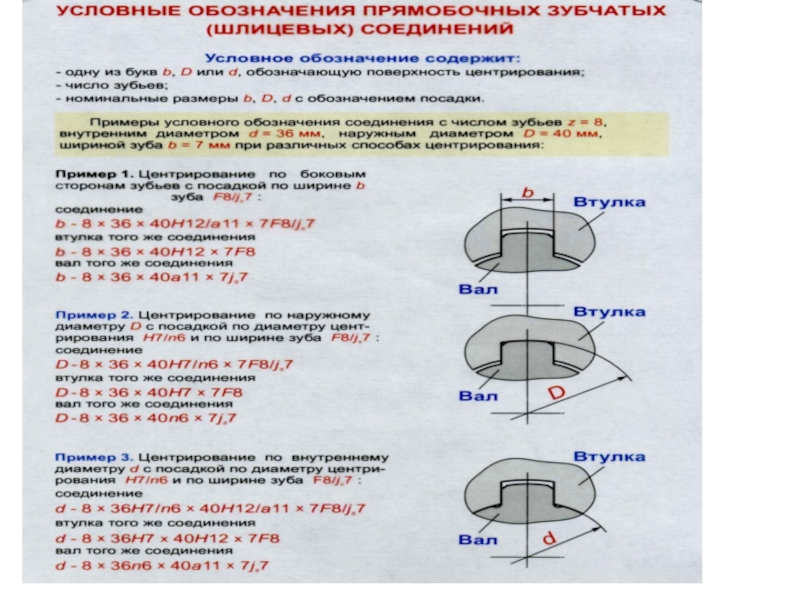

центрирующий диаметр d или D

б) нецентрирующий диаметр

D или d

в) ширина b

2. Соединение с переходными посадками (для крепления деталей):
а) центрирующий диаметр d или D

б) нецентрирующий диаметр D или d

в) ширина b
