Сигналы применяемые в радиотехнике
Содержание
- 1. Сигналы применяемые в радиотехнике
- 2. Классификация ω0=0 - видеосигналω0≠0 - радиосигналω0≠0, θ(t)= θ0=const - АМ ω0≠0, A(t)= A0=const -ЧМ Δω

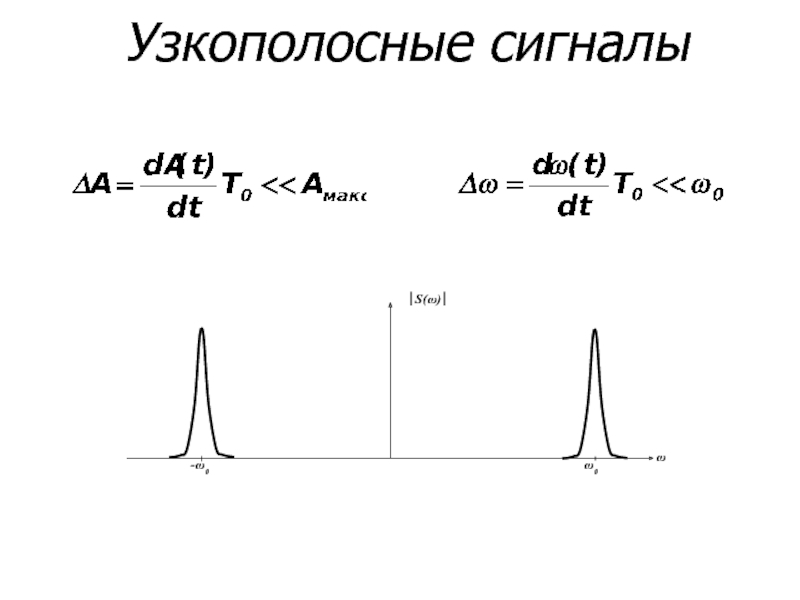

- 3. Узкополосные сигналы

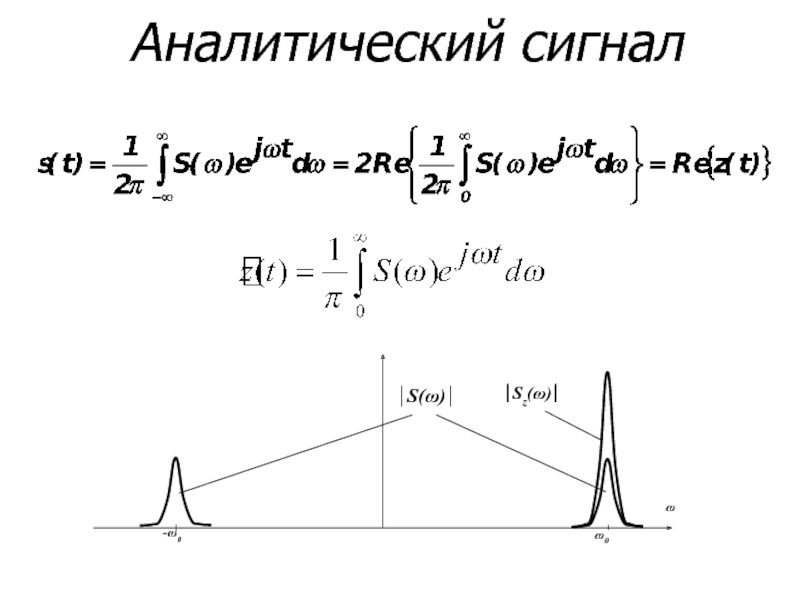

- 4. Аналитический сигнал
- 5. - комплексная огибающая- аналитический сигнал

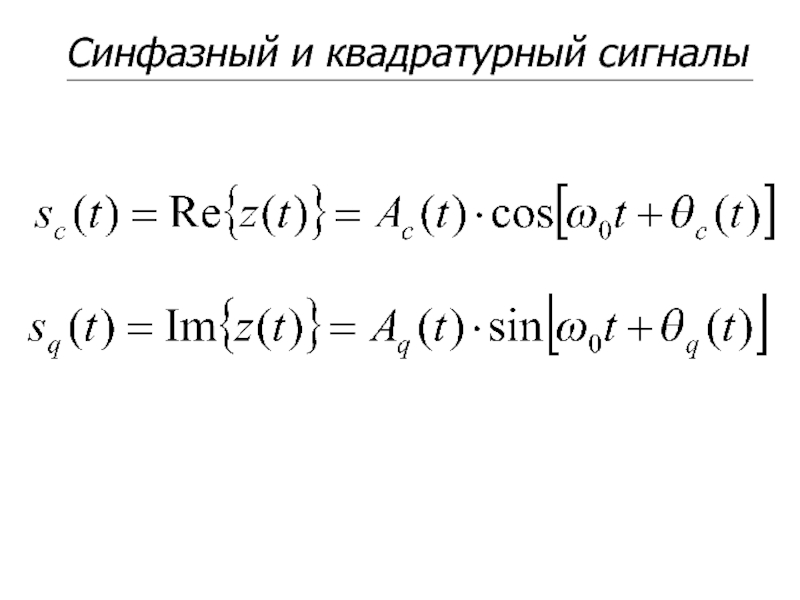

- 6. Синфазный и квадратурный сигналы

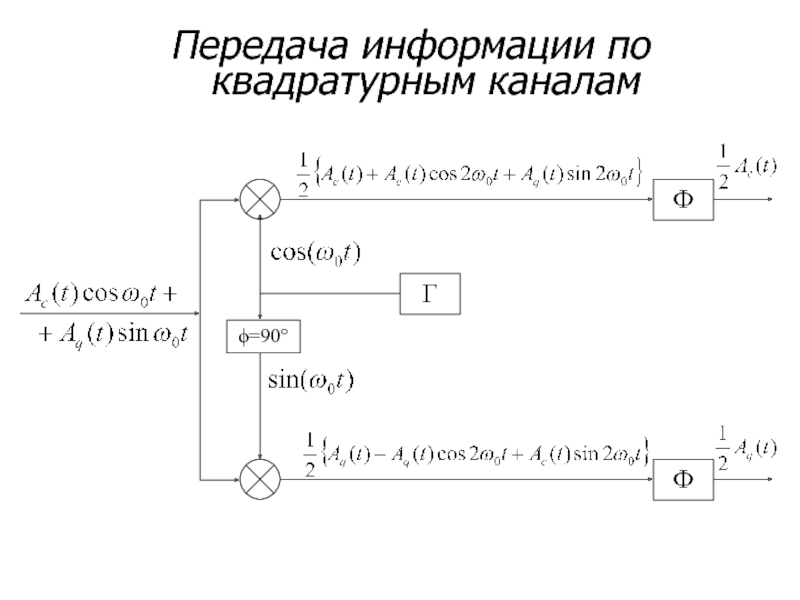

- 7. Гϕ=90°ФФПередача информации по квадратурным каналам
- 8. Корреляционный анализ сигналовавтокорреляционная функция непериодического сигнала автокорреляционная функция периодического сигнала взаимная корреляционная функция двух сигналов
- 9. Связь между автокорреляционной функцией и спектром сигнала
- 10. Свойства авто- и взаимной корреляционной функций сигнала1.
- 11. Примеры автокорреляционной функцииПрямоугольныйвидеоимпульсПрямоугольныйрадиоимпульс0tиAtτ0tиA2tи- tиR(τ)s(t)0tиAtτtи0.5A2tи- tиR(τ)s(t)
- 12. Корреляционный прием сигналовs(t)si(t)s1(t)s2(t)si(t)sk(t)sN(t)………Rik(τ)Ортогональная система сигналов
- 13. Пример: азбука Морзе--..--
- 14. Корреляционный прием сигналовs(t)s1(t)s1(t)s2(t)si(t)sk(t)sN(t)………Ri1(τ)si(t)Rii(τ)
- 15. Скачать презентанцию
Классификация ω0=0 - видеосигналω0≠0 - радиосигналω0≠0, θ(t)= θ0=const - АМ ω0≠0, A(t)= A0=const -ЧМ Δω
Слайды и текст этой презентации
Слайд 1
- ω0 - несущая частота;
- A(t) - огибающая сигнала;
- Ψ(t)= ω0
t+θ(t) - фаза сигнала;
применяемые в радиотехнике
Слайд 2
Классификация
ω0=0 - видеосигнал
ω0≠0 - радиосигнал
ω0≠0, θ(t)= θ0=const - АМ
ω0≠0, A(t)= A0=const -ЧМ
Δω
широкополосный
Слайд 8Корреляционный анализ сигналов
автокорреляционная функция непериодического сигнала
автокорреляционная функция периодического сигнала
взаимная корреляционная функция двух сигналов
Слайд 10Свойства авто- и взаимной корреляционной функций сигнала
1. Чем шире спектр
сигнала, тем меньше ширина его автокорреляционной функции
2. Rs(τ)=Rs(-τ) ,
Rkm(τ)=Rkm(-τ) - авто- и взаимная корреля-ционные функции являются четными функциями времени3. Rs(0)=Es - значение автокорреляционной функции в нуле равно энергии сигнала
4.
5. Для узкополосного сигнала
, где
RA(τ) – автокорреляционная функция огибающей

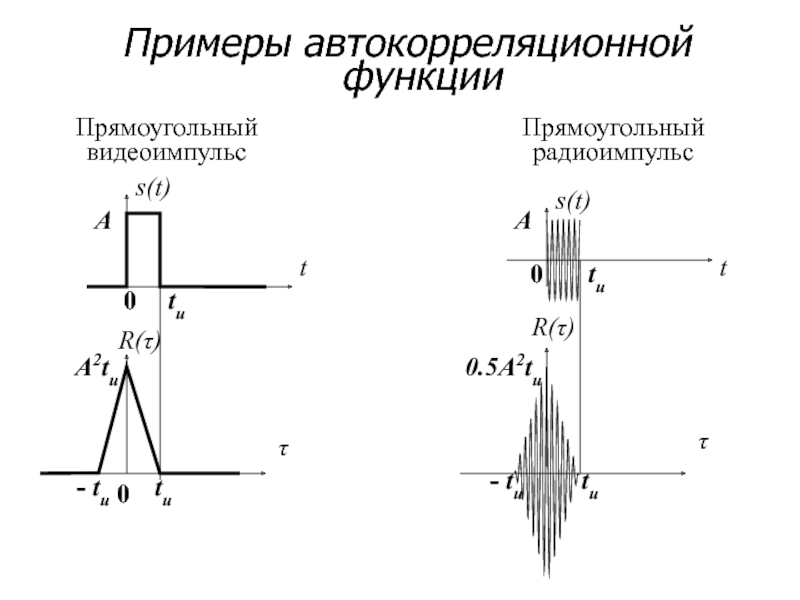

Слайд 11Примеры автокорреляционной функции
Прямоугольный
видеоимпульс
Прямоугольный
радиоимпульс
0
tи
A
t
τ
0
tи
A2tи
- tи
R(τ)
s(t)
0
tи
A
t
τ
tи
0.5A2tи
- tи
R(τ)
s(t)
Слайд 12Корреляционный прием сигналов
s(t)
si(t)
s1(t)
s2(t)
si(t)
sk(t)
sN(t)
…
…
…
Rik(τ)
Ортогональная система сигналов
