Слайд 1СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ
Слайд 3 Схема системы охлаждения
В систему охлаждения входят: рубашки охлаждения блока,
головок цилиндров и впускного трубопровода, радиатор, патрубки, шланги, водяной насос,
вентилятор, термостат, жалюзи, сливные краники.
Радиатор состоит из нижнего и верхнего бачков, сердцевины, патрубков, горловины с пробкой и пароотводной трубки.
Сердцевина радиатора - трубчатая, состоит из нескольких рядов плоских трубок, впаянных концами в верхний и нижний бачки.
Для увеличения охлаждающей поверхности между трубками помещаются латунные пластины (у двигателей автомобилей ЗМЗ-53-11 и ЗИЛ-130) или медная лента (у двигателя автомобиля ЗИЛ-645). На двигателе ЗИЛ-645 радиатор заполняется жидкостью из расширительного бачка , который предназначен для удаления воздуха из радиатора при заправке системы охлаждения и компенсации изменений объема охлаждающей жидкости в системе при ее расширении от нагревания.

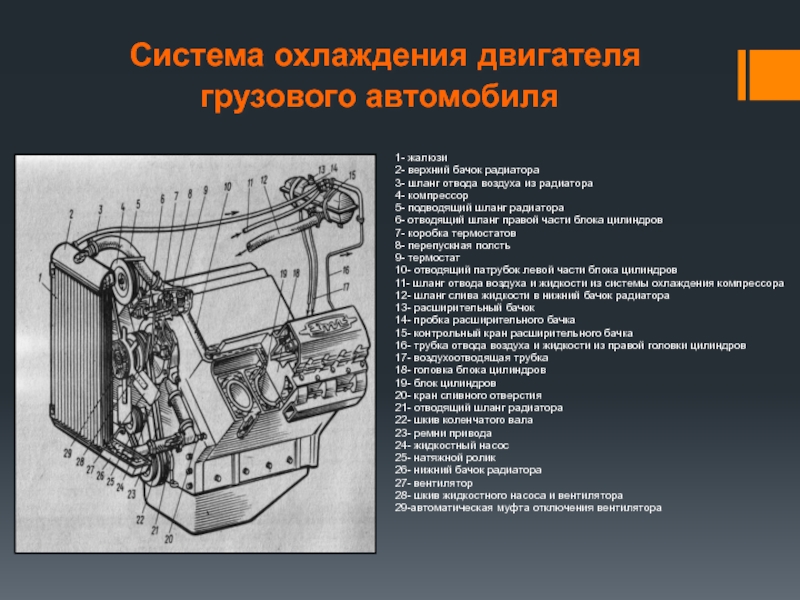

Слайд 4 Система охлаждения двигателя грузового автомобиля
1- жалюзи
2- верхний бачок радиатора
3-
шланг отвода воздуха из радиатора
4- компрессор
5- подводящий шланг радиатора
6- отводящий
шланг правой части блока цилиндров
7- коробка термостатов
8- перепускная полсть
9- термостат
10- отводящий патрубок левой части блока цилиндров
11- шланг отвода воздуха и жидкости из системы охлаждения компрессора
12- шланг слива жидкости в нижний бачок радиатора
13- расширительный бачок
14- пробка расширительного бачка
15- контрольный кран расширительного бачка
16- трубка отвода воздуха и жидкости из правой головки цилиндров
17- воздухоотводящая трубка
18- головка блока цилиндров
19- блок цилиндров
20- кран сливного отверстия
21- отводящий шланг радиатора
22- шкив коленчатого вала
23- ремни привода
24- жидкостный насос
25- натяжной ролик
26- нижний бачок радиатора
27- вентилятор
28- шкив жидкостного насоса и вентилятора
29-автоматическая муфта отключения вентилятора

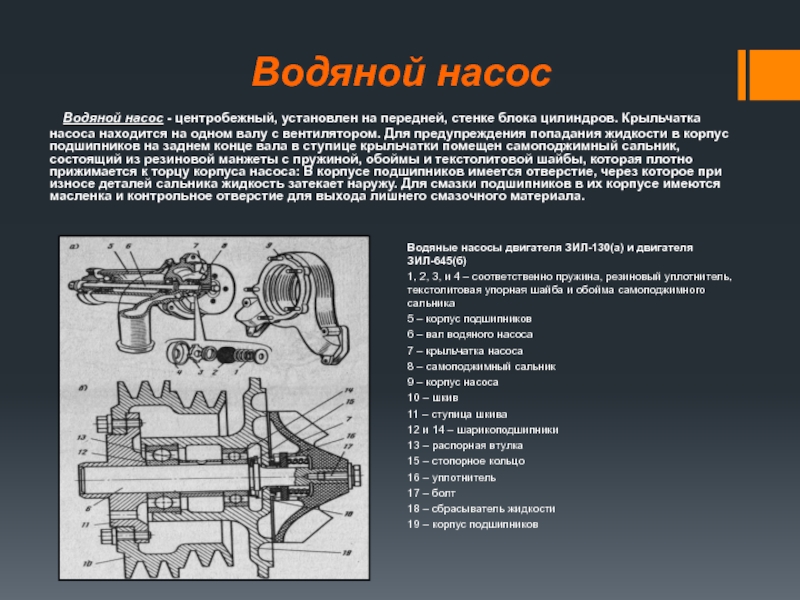

Слайд 5Водяной насос
Водяной насос - центробежный, установлен на
передней, стенке блока цилиндров. Крыльчатка насоса находится на одном валу
с вентилятором. Для предупреждения попадания жидкости в корпус подшипников на заднем конце вала в ступице крыльчатки помещен самоподжимный сальник, состоящий из резиновой манжеты с пружиной, обоймы и текстолитовой шайбы, которая плотно прижимается к торцу корпуса насоса: В корпусе подшипников имеется отверстие, через которое при износе деталей сальника жидкость затекает наружу. Для смазки подшипников в их корпусе имеются масленка и контрольное отверстие для выхода лишнего смазочного материала.

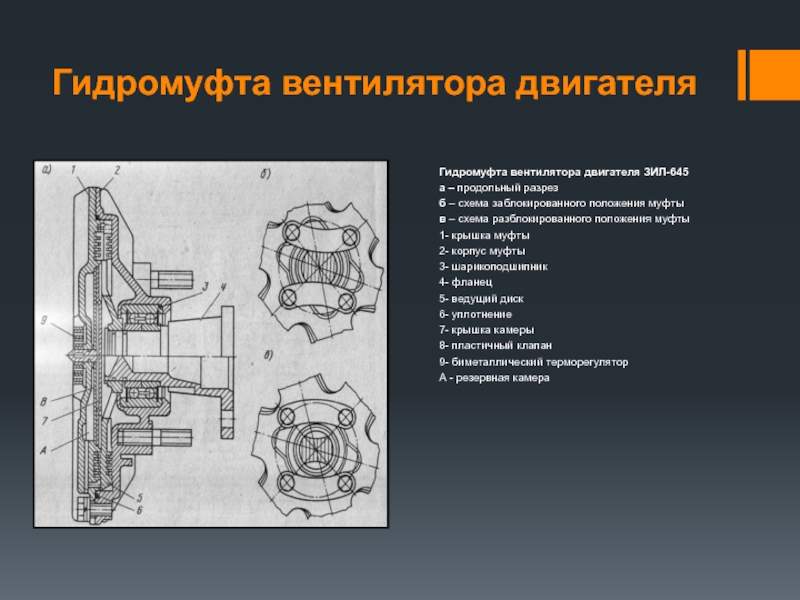

Слайд 6Гидромуфта вентилятора двигателя
Слайд 7Термостаты двигателей
Термостаты двигателей:
ЗМЗ-53-11(а)
ЗИЛ-130(б)
ЗИЛ-645(в)
1- подводящая трубка
2- патрубок малого круга циркуляции
3-
прокладка
4- отводящий патрубок
5- клапан термостата
6- шток
7- корпус
8- гофрированный баллон
9- резиновый
буфер
10- шток
11- заслонка
12- возвратная пружина
13- твердый наполнитель (церезин)
14- баллон
16- обойма
17- втулка
18- стойки
19- регулировочный винт
20- радиаторный клапан
21- седло клапана
22- перепускной клапан
23- упорная шайба
24- компенсационная пружина

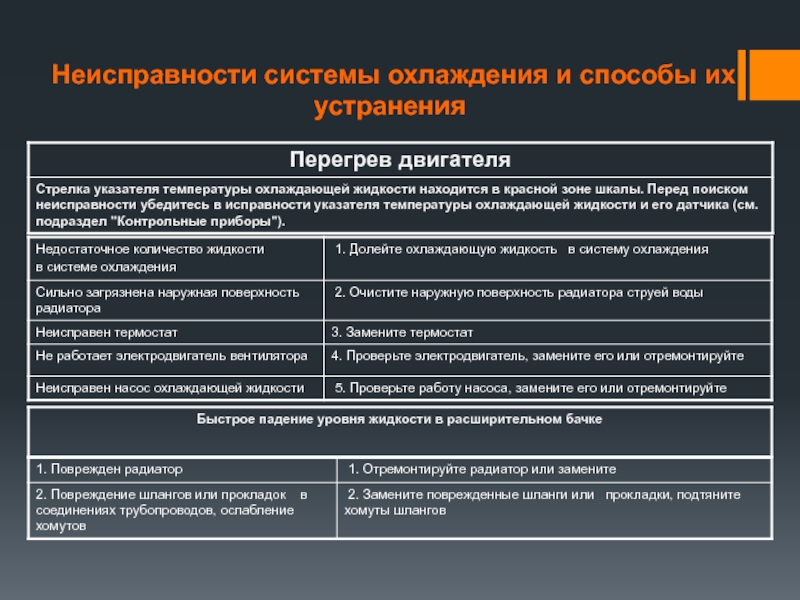

Слайд 8Неисправности системы охлаждения и способы их устранения
