Система цифрового вещания DMB (Digital Multimedia Broadcasting)

Содержание

Назначение системыСистема цифрового мультимедийного вещания DMB представляет собой усовершенствованную версию системы DAB,которая обеспечивает мультимедийныеуслуги, включая передачу видео-, аудио- и интерактивных данных на портативные приемники в условиях подвижной связи

Слайды и текст этой презентации

Слайд 1Система цифрового вещания DMB (Digital Multimedia Broadcasting)
Дисциплина ЦТЗММ

Система цифрового вещания DMB (Digital Multimedia Broadcasting)Дисциплина ЦТЗММ

Слайд 2Назначение системы
Система цифрового мультимедийного вещания DMB представляет собой усовершенствованную версию

системы DAB,
которая обеспечивает мультимедийные
услуги, включая передачу
видео-, аудио- и
интерактивных

данных на
портативные приемники
в условиях подвижной связи
Назначение системыСистема цифрового мультимедийного вещания DMB представляет собой усовершенствованную версию системы DAB,которая обеспечивает мультимедийныеуслуги, включая передачу видео-,

Слайд 3Основные параметры системы T-DMB

Основные параметры системы T-DMB

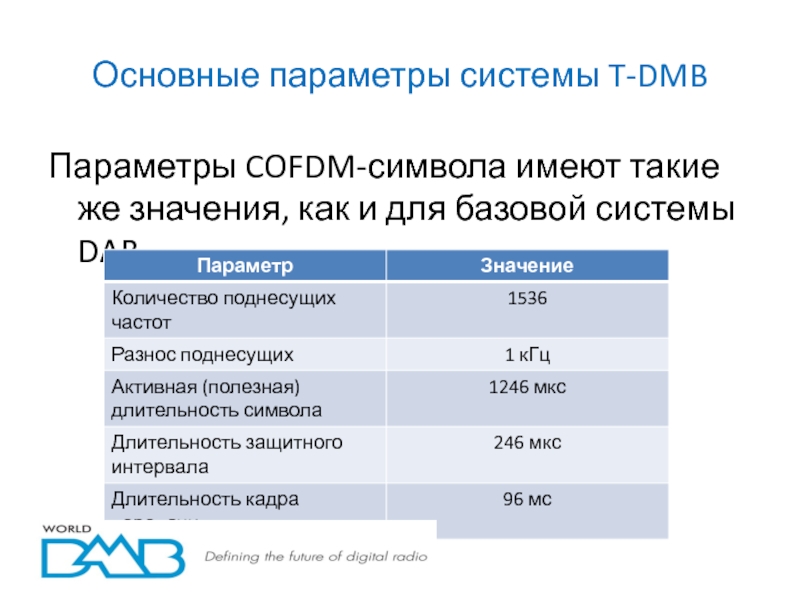

Слайд 4Основные параметры системы T-DMB
Параметры COFDM-символа имеют такие же значения, как

и для базовой системы DAB

Основные параметры системы T-DMBПараметры COFDM-символа имеют такие же значения, как и для базовой системы DAB

Слайд 5Структурная схема тракта передачи T-DMB

Структурная схема тракта передачи T-DMB

Слайд 6Кодирование аудиосигналов
Для аудиоуслуг система использует кодеки
MPEG HE-AAC v 2 +

MPEG Surround
в дополнение к MPEG-1 Audio Layer II,
определенному для

базовой системы DAB
Кодирование аудиосигналовДля аудиоуслуг система использует кодекиMPEG HE-AAC v 2 + MPEG Surround в дополнение к MPEG-1 Audio

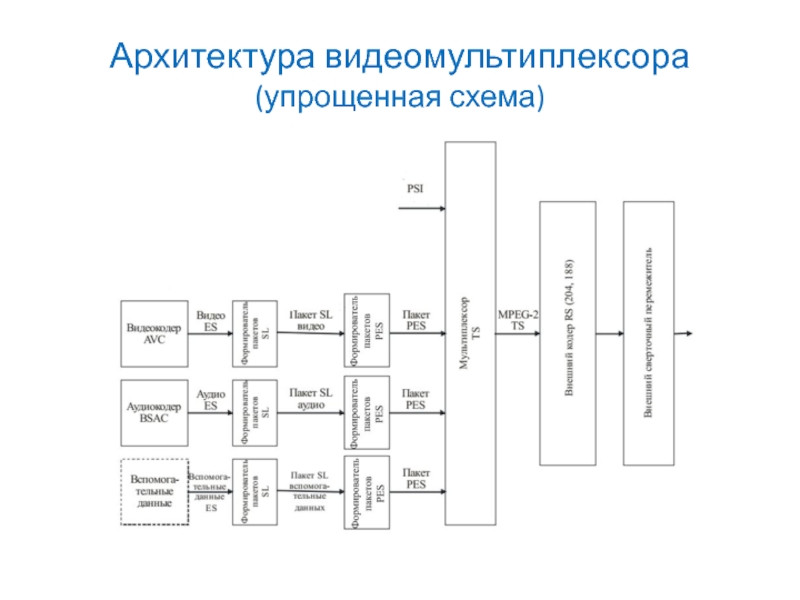

Слайд 7Архитектура видеомультиплексора (упрощенная схема)

Архитектура видеомультиплексора (упрощенная схема)

Слайд 8Методы кодирования
Для обеспечения видеоуслуг в системе используются:
Для видеосигнала стандарт кодирования

MPEG-4 AVC
Для аудиосигнала сопровождения стандарт MPEG-4 ER-BSAC или MPEG-4 HE-AAC

v 2 + MPEG Surround

Методы кодированияДля обеспечения видеоуслуг в системе используются:Для видеосигнала стандарт кодирования MPEG-4 AVCДля аудиосигнала сопровождения стандарт MPEG-4 ER-BSAC

Слайд 9Усовершенствованная система T-DMB (AT-DMB)
Усовершенствованная система T-DMB или AT-DMB увеличивает пропускную

способность канала в 2 раза.
Система работоспособна в сетях T-DMB, поскольку

полностью обратно совместима с T-DMB
Усовершенствованная система T-DMB (AT-DMB)Усовершенствованная система T-DMB или AT-DMB увеличивает пропускную способность канала в 2 раза.Система работоспособна

Слайд 10Структурная схема формирования сигнала передачи в системе AT-DMB
BL (Basic Level)

– базовый уровень
EL (Enhanced Level) – повышенный уровень

Структурная схема формирования сигнала передачи в системе AT-DMBBL (Basic Level) – базовый уровеньEL (Enhanced Level) – повышенный

Слайд 11Основные параметры системы AT-DMB

Основные параметры системы AT-DMB

Слайд 12Варианты передачи услуг в мультиплексном сигнале
Благодаря «гибкой» структуре системы DAB

возможна одновременная передача программ, для кодирования которых использованы различные алгоритмы.


Пример:
Варианты передачи услуг в мультиплексном сигналеБлагодаря «гибкой» структуре системы DAB возможна одновременная передача программ, для кодирования которых
