Современные лесопильные рамы
Содержание
- 1. Современные лесопильные рамы
- 2. Лесопильные рамы являются многопильными станками с непрерывной
- 3. Основными элементами лесопильных рам являются: механизм резания

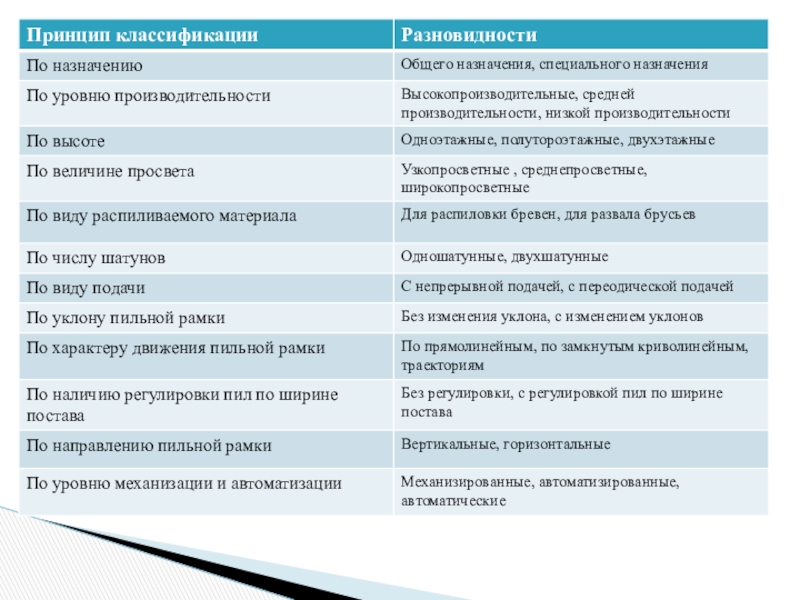

- 4. Слайд 4
- 5. В лесопильных рамах в качестве режущего инструмента
- 6. В горизонтальной лесопильной раме тонкое пильное полотно
- 7. В вертикальной лесопильной раме рамные пилы натянуты
- 8. Над презентацией работали Алешин АндрейЛыткин КириллАнаничев МихаилСпасибо за внимание
- 9. Скачать презентанцию

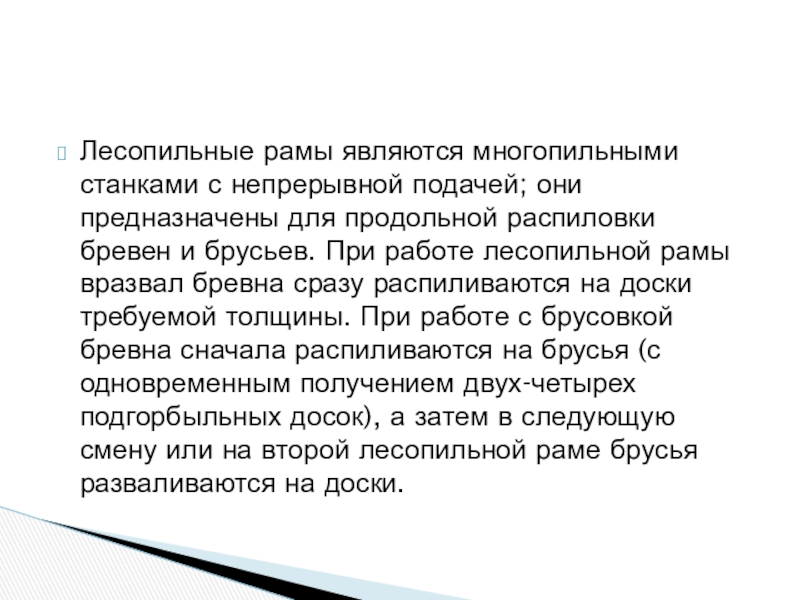

Лесопильные рамы являются многопильными станками с непрерывной подачей; они предназначены для продольной распиловки бревен и брусьев. При работе лесопильной рамы вразвал бревна сразу распиливаются на доски требуемой толщины. При работе с
Слайды и текст этой презентации

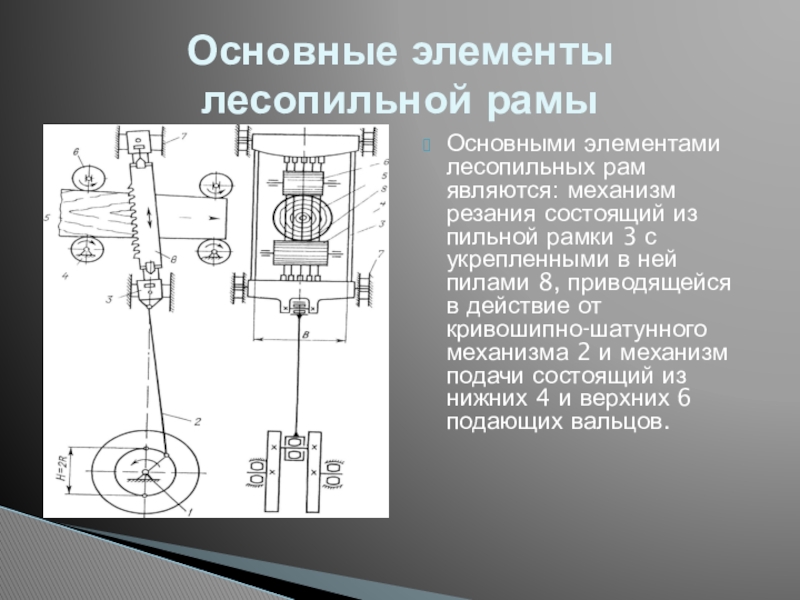

Слайд 3Основными элементами лесопильных рам являются: механизм резания состоящий из пильной
рамки 3 с укрепленными в ней пилами 8, приводящейся в
действие от кривошипно-шатунного механизма 2 и механизм подачи состоящий из нижних 4 и верхних 6 подающих вальцов.Основные элементы лесопильной рамы
Слайд 5В лесопильных рамах в качестве режущего инструмента применяются рамные пилы.
Они обеспечивают продольную распиловку бревен и брусьев. В соответствии с
конструктивными особенностями лесопильной рамы пилы различаются по размерам полотна, форме и расположению зубьев и методам крепления в пильной рамке. Рамные пилы изготавливаются из хромованадиевой стали. Для двухэтажных лесопильных рам пилы имеют следующие характеристики:· Длина полотна: 1100-1950мм;
· Ширина пилы: 160-200 мм;
· Толщина пилы: 1,6-2,5 мм.
Рамная пила
Слайд 6В горизонтальной лесопильной раме тонкое пильное полотно натянуто горизонтально и
совершает поступательно-возвратное движение в горизонтальном направлении. Эти рамы применяют главным
образом для распиловки кряжей твердых ценных пород древесины. Распиловка производится обычно одной пилой, т. е. осуществляется индивидуальная распиловка сырья.Принцип работы

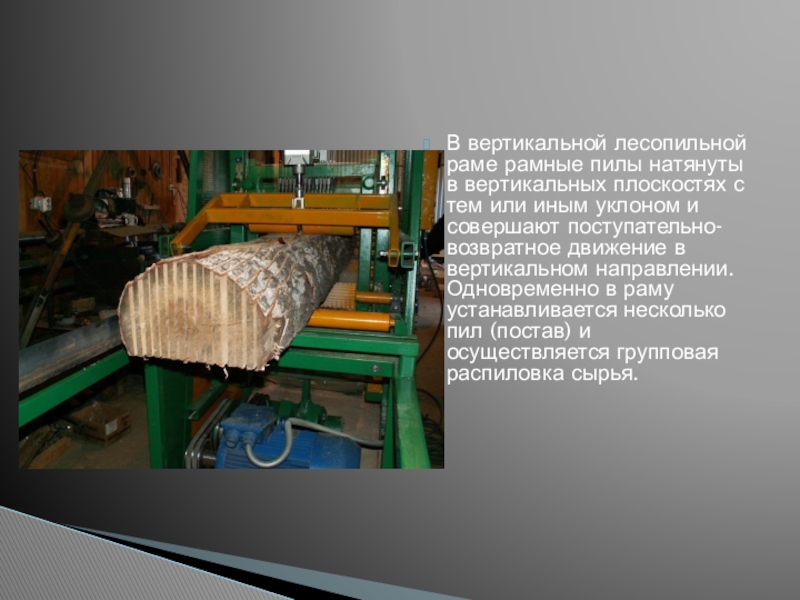

Слайд 7В вертикальной лесопильной раме рамные пилы натянуты в вертикальных плоскостях
с тем или иным уклоном и совершают поступательно-возвратное движение в
вертикальном направлении. Одновременно в раму устанавливается несколько пил (постав) и осуществляется групповая распиловка сырья.
