Слайд 1СПЕКТРОСКОПИЧЕСКИЕ МЕТОДЫ АНАЛИЗА
ЛЕКЦИЯ 8-9

СПЕКТРОСКОПИЧЕСКИЕ МЕТОДЫ АНАЛИЗАЛЕКЦИЯ 8-9

Слайд 2ЛИТЕРАТУРА

ЛИТЕРАТУРА

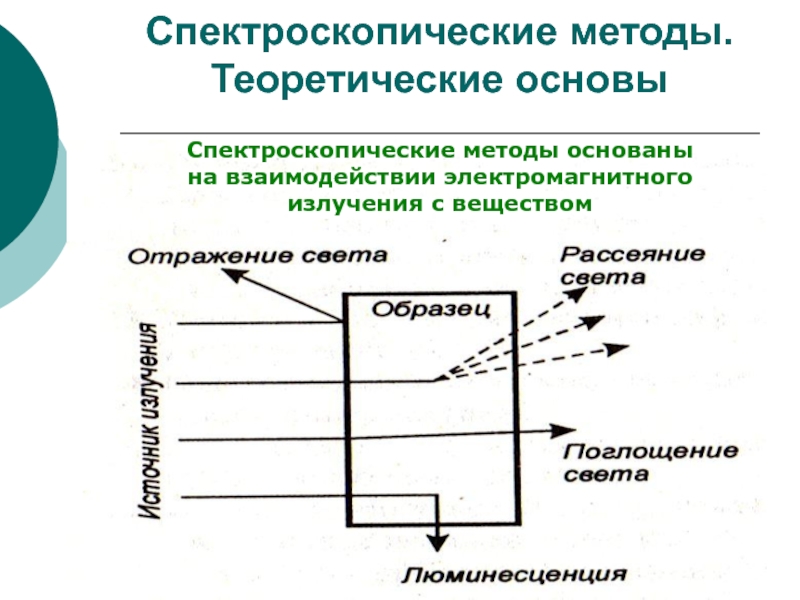

Слайд 3Спектроскопические методы. Теоретические основы
Спектроскопические методы основаны
на взаимодействии электромагнитного излучения

с веществом

Спектроскопические методы. Теоретические основыСпектроскопические методы основаны на взаимодействии электромагнитного излучения с веществом

Слайд 4Классификация спектроскопических методов

Что взаимодействует со светом:
Атомная спектроскопия (атомы).
Молекулярная спектроскопия (молекулы).
Что

происходит со светом:
Эмиссионные (испускание).
Абсорбционные (поглощение).
Люминесцентные (свечение).
Другие световые взаимодействия:
Другие оптические методы

(рассеивание, преломление, вращение и др.).

Классификация  спектроскопических методовЧто взаимодействует со светом:Атомная спектроскопия (атомы).Молекулярная спектроскопия (молекулы).Что происходит со светом:Эмиссионные (испускание).Абсорбционные (поглощение).Люминесцентные (свечение).Другие

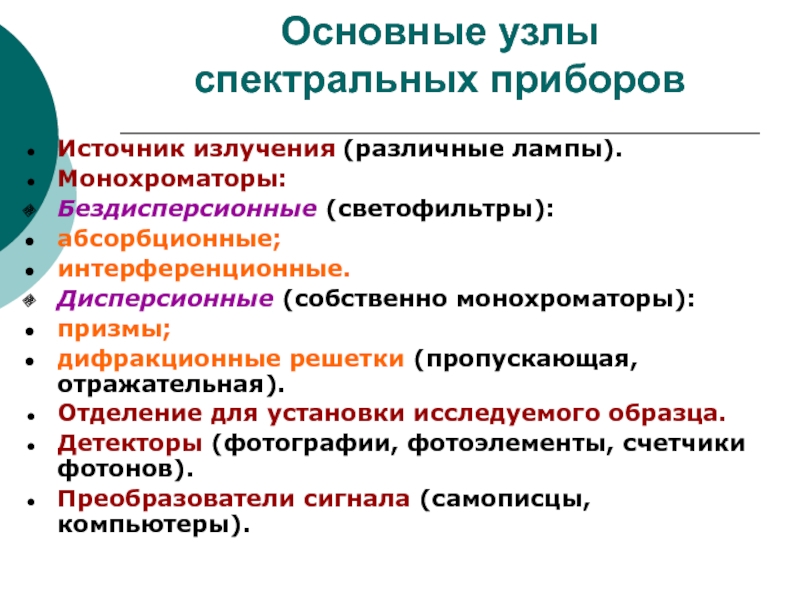

Слайд 5Основные узлы спектральных приборов
Источник излучения (различные лампы).
Монохроматоры:
Бездисперсионные (светофильтры):
абсорбционные;
интерференционные.
Дисперсионные (собственно монохроматоры):
призмы;
дифракционные

решетки (пропускающая, отражательная).
Отделение для установки исследуемого образца.
Детекторы (фотографии, фотоэлементы, счетчики

фотонов).
Преобразователи сигнала (самописцы, компьютеры).

Основные узлы  спектральных приборовИсточник излучения (различные лампы).Монохроматоры:Бездисперсионные (светофильтры):абсорбционные;интерференционные.Дисперсионные (собственно монохроматоры):призмы;дифракционные решетки (пропускающая, отражательная).Отделение для установки исследуемого

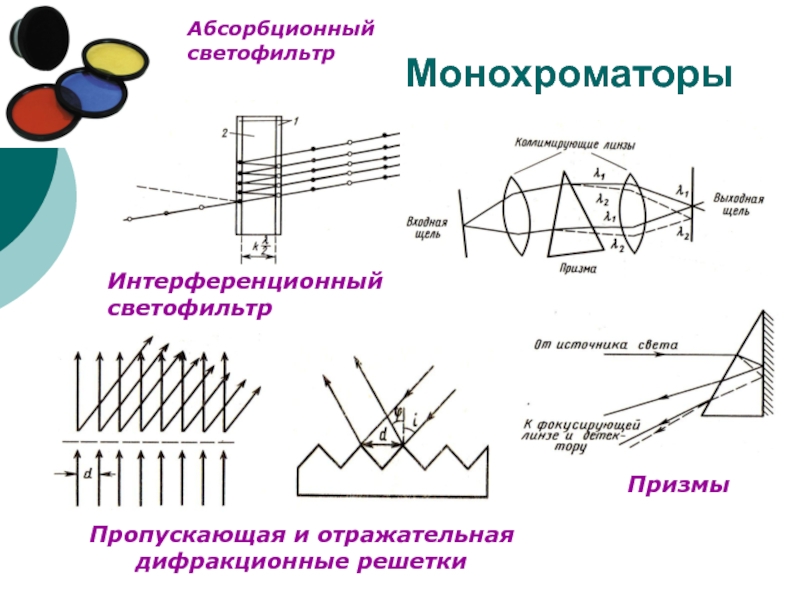

Слайд 6Монохроматоры
Призмы
Интерференционный
светофильтр
Пропускающая и отражательная
дифракционные решетки
Абсорбционный
светофильтр

МонохроматорыПризмыИнтерференционный светофильтр Пропускающая и отражательная дифракционные решеткиАбсорбционный светофильтр

Слайд 7 а) абсорбционные методы;
б) люминесцентные методы; в)

эмиссионные методы

а) абсорбционные методы;  б) люминесцентные методы; в) эмиссионные методы

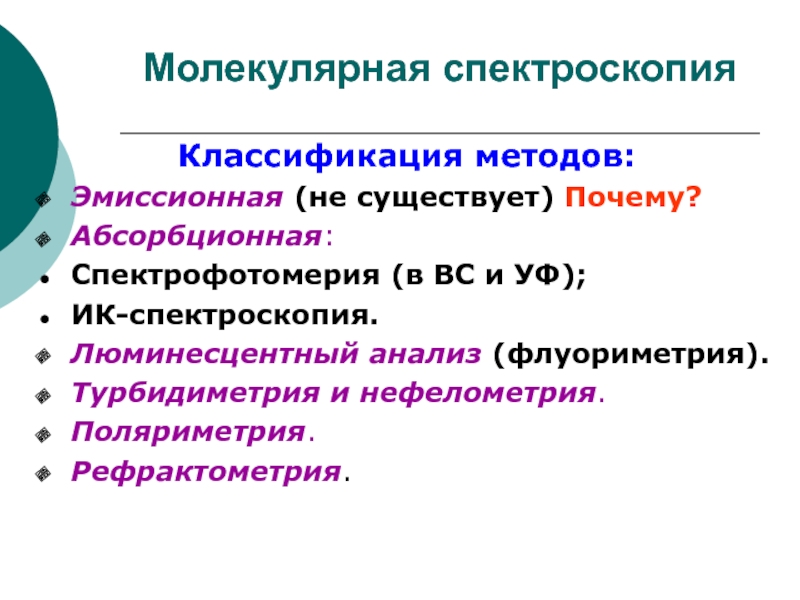

Слайд 9Молекулярная спектроскопия
Классификация методов:
Эмиссионная (не существует) Почему?
Абсорбционная:
Спектрофотомерия (в ВС и УФ);
ИК-спектроскопия.
Люминесцентный

анализ (флуориметрия).
Турбидиметрия и нефелометрия.
Поляриметрия.
Рефрактометрия.

Молекулярная спектроскопияКлассификация методов:Эмиссионная (не существует) Почему?Абсорбционная:Спектрофотомерия (в ВС и УФ);ИК-спектроскопия.Люминесцентный анализ (флуориметрия).Турбидиметрия и нефелометрия.Поляриметрия.Рефрактометрия.

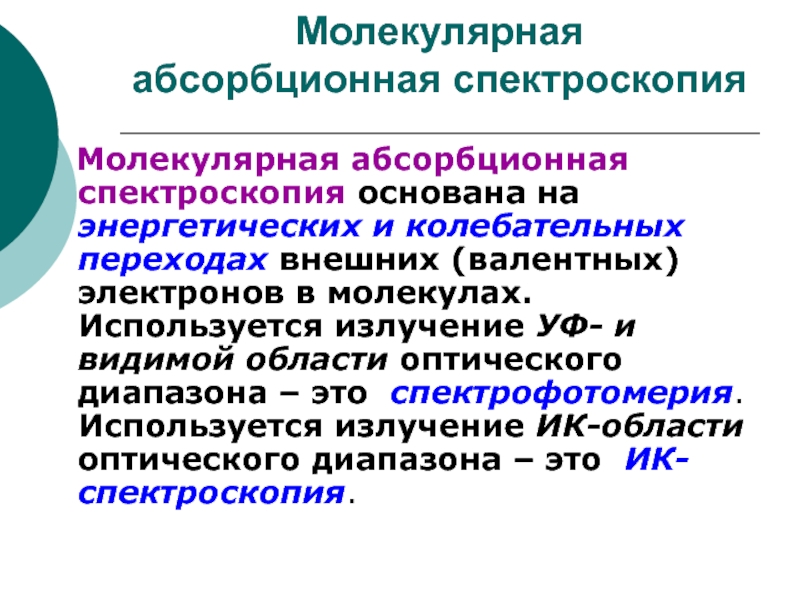

Слайд 10Молекулярная абсорбционная спектроскопия
Молекулярная абсорбционная спектроскопия основана на энергетических

и колебательных переходах внешних (валентных) электронов в молекулах. Используется излучение

УФ- и видимой области оптического диапазона – это спектрофотомерия. Используется излучение ИК-области оптического диапазона – это ИК-спектроскопия.

Молекулярная  абсорбционная спектроскопия  Молекулярная абсорбционная спектроскопия основана на энергетических и колебательных переходах внешних (валентных) электронов

Слайд 11Спектрофотометрия
Основана на:
законе Бугера-Ламберта-Бера:
А = ε·l·C
Законе аддитивности оптических плотностей:
А =

ε1·l·C1+ ε2·l·C2+….

Анализ окрашенных растворов – в ВС (фотоколориметрия);
Анализ неокрашенных растворов,

способных поглощать ультрафиолетовый свет – в УФ.

СпектрофотометрияОснована на: законе Бугера-Ламберта-Бера:А = ε·l·CЗаконе аддитивности оптических плотностей:А = ε1·l·C1+ ε2·l·C2+….Анализ окрашенных растворов – в ВС

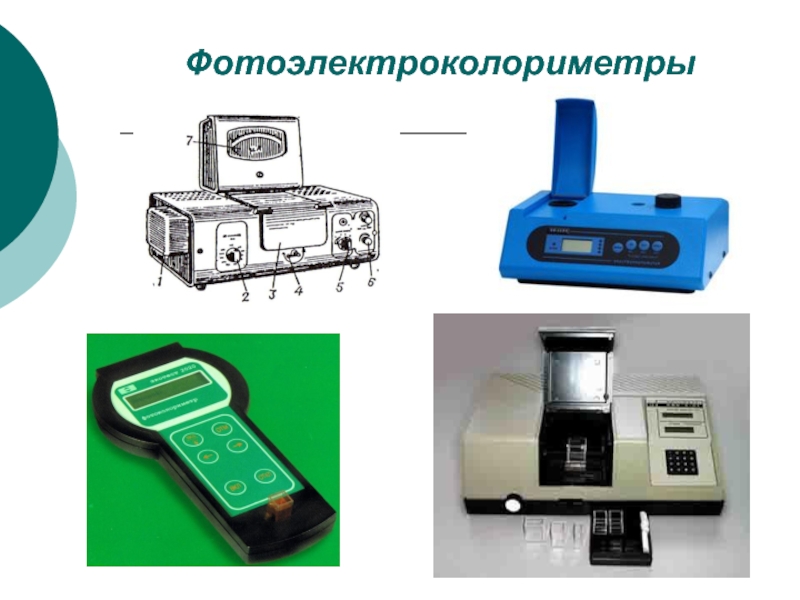

Слайд 12Фотоэлектроколориметры

Фотоэлектроколориметры

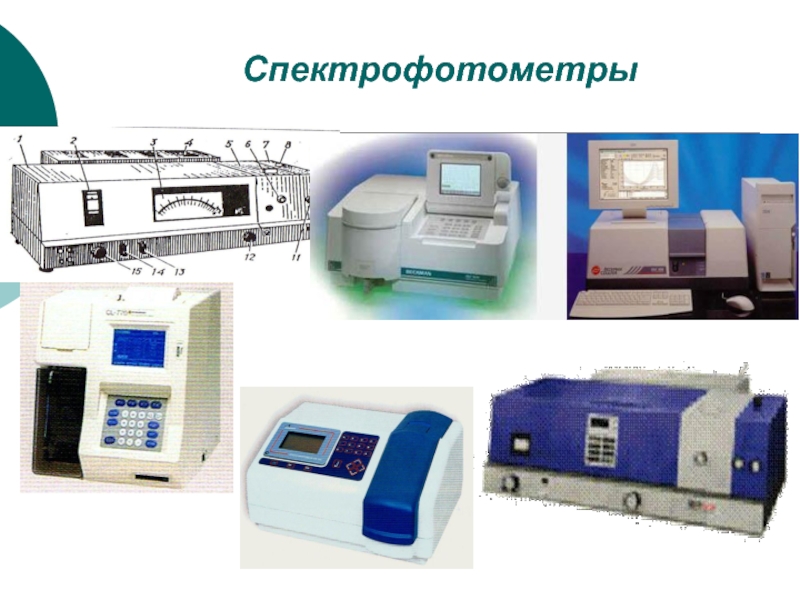

Слайд 13Спектрофотометры

Спектрофотометры

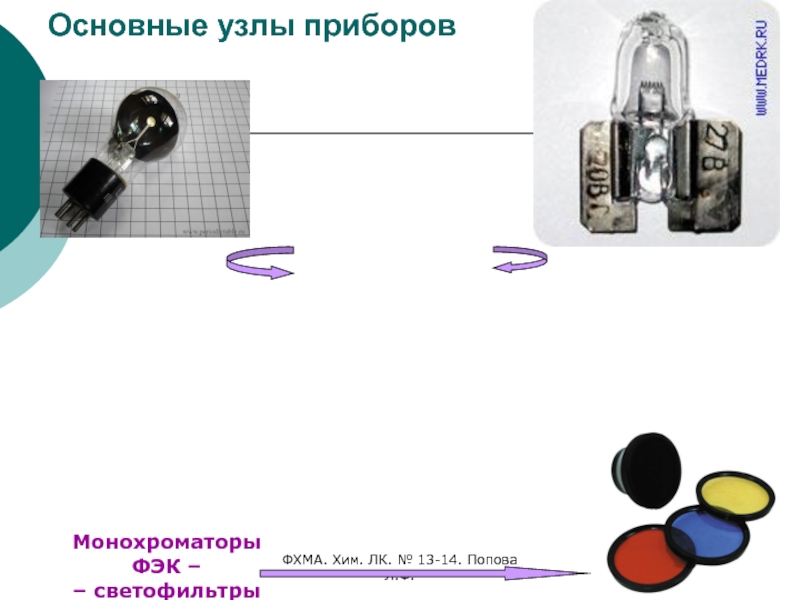

Слайд 14ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.
Основные узлы приборов
Монохроматоры ФЭК


– светофильтры

ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.Основные узлы приборовМонохроматоры ФЭК – – светофильтры

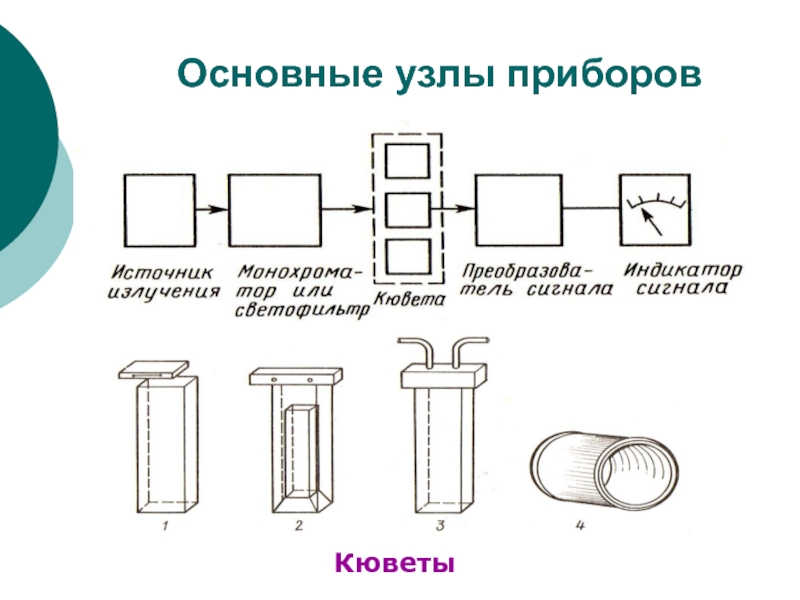

Слайд 15Основные узлы приборов
Кюветы

Основные узлы приборовКюветы

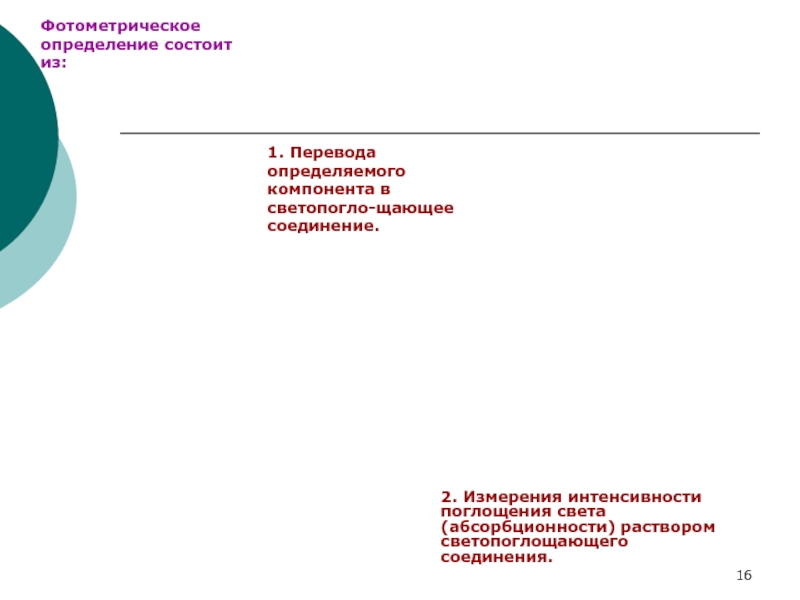

Слайд 16Фотометрическое определение состоит из:
1. Перевода определяемого компонента в светопогло-щающее соединение.
2.

Измерения интенсивности поглощения света (абсорбционности) раствором светопоглощающего соединения.

Фотометрическое определение состоит из:1. Перевода определяемого компонента в светопогло-щающее соединение.2. Измерения интенсивности поглощения света (абсорбционности) раствором светопоглощающего

Слайд 17ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.

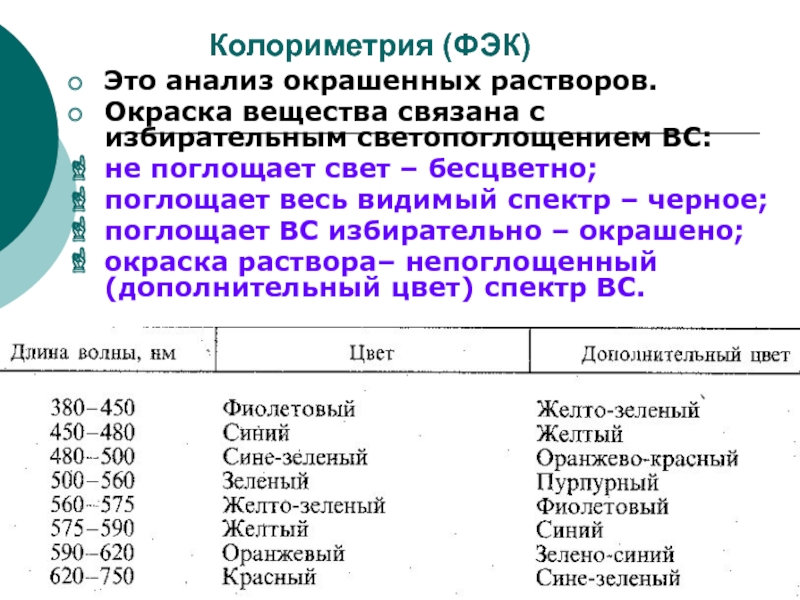

Это анализ окрашенных растворов.
Окраска

вещества связана с избирательным светопоглощением ВС:
не поглощает свет – бесцветно;
поглощает

весь видимый спектр – черное;
поглощает ВС избирательно – окрашено;
окраска раствора– непоглощенный (дополнительный цвет) спектр ВС.

Колориметрия (ФЭК)

ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.Это анализ окрашенных растворов.Окраска вещества связана с избирательным светопоглощением ВС:не поглощает

Слайд 18ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.

Объект фотометрических измерений

– прозрачный раствор.
Его помещают в кювету.
Абсорбционность измеряют, сравнивая интенсивности падающего

и прошедшего через раствор света.
Чтобы скомпенсировать нежелательные эффекты используют контрольный (нулевой) раствор.
Анализируемый и нулевой растворы помещают в одинаковые кюветы.
ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф. Объект фотометрических измерений – прозрачный раствор.Его помещают в кювету.Абсорбционность измеряют,

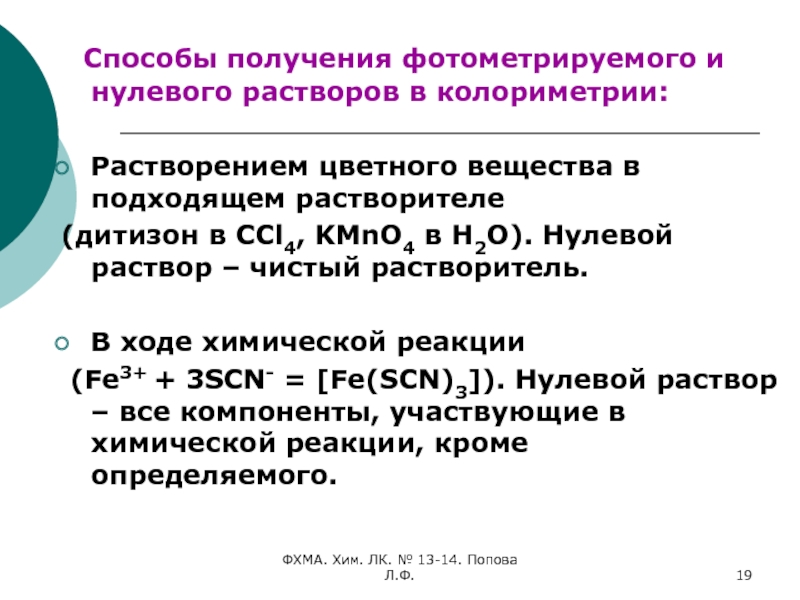

Слайд 19ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.
Способы получения фотометрируемого

и нулевого растворов в колориметрии:

Растворением цветного вещества в подходящем растворителе


(дитизон в СCl4, KMnO4 в H2O). Нулевой раствор – чистый растворитель.

В ходе химической реакции
(Fe3+ + 3SCN- = [Fe(SCN)3]). Нулевой раствор – все компоненты, участвующие в химической реакции, кроме определяемого.
ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф. Способы получения фотометрируемого и нулевого растворов в колориметрии:Растворением цветного вещества

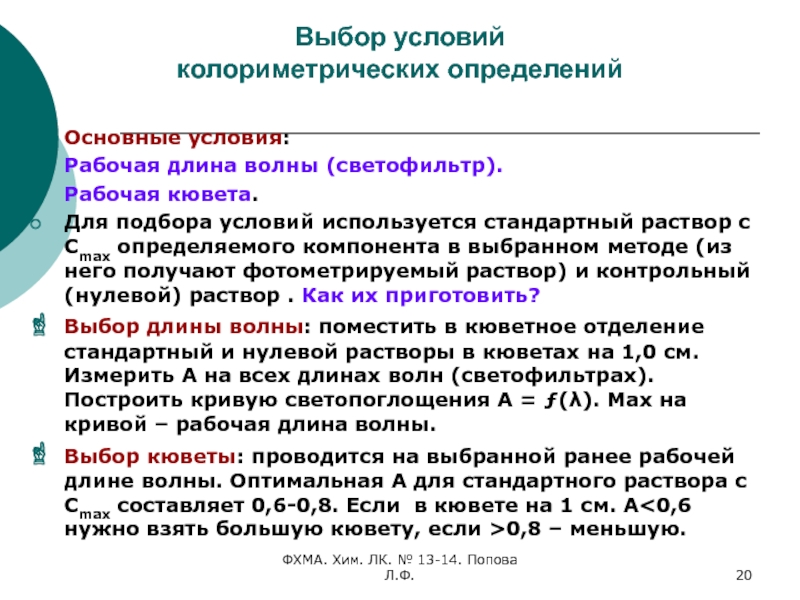

Слайд 20ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.
Выбор условий колориметрических определений

Основные

условия:
Рабочая длина волны (светофильтр).
Рабочая кювета.
Для подбора условий используется стандартный раствор

с Сmax определяемого компонента в выбранном методе (из него получают фотометрируемый раствор) и контрольный (нулевой) раствор . Как их приготовить?
Выбор длины волны: поместить в кюветное отделение стандартный и нулевой растворы в кюветах на 1,0 см. Измерить А на всех длинах волн (светофильтрах). Построить кривую светопоглощения А = ƒ(λ). Max на кривой – рабочая длина волны.
Выбор кюветы: проводится на выбранной ранее рабочей длине волны. Оптимальная А для стандартного раствора с Сmax составляет 0,6-0,8. Если в кювете на 1 см. А<0,6 нужно взять большую кювету, если >0,8 – меньшую.
ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.Выбор условий  колориметрических определенийОсновные условия:Рабочая длина волны (светофильтр).Рабочая кювета.Для подбора

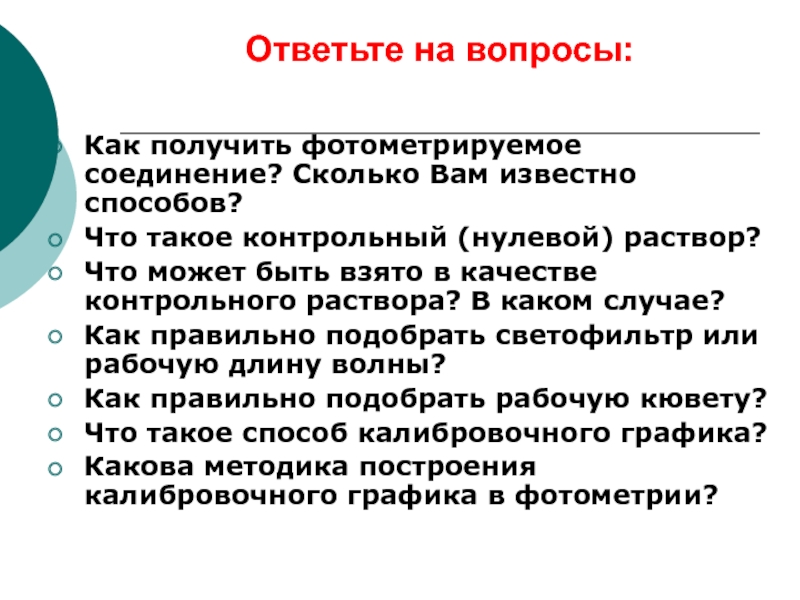

Слайд 21Ответьте на вопросы:

Как получить фотометрируемое соединение? Сколько Вам известно способов?
Что

такое контрольный (нулевой) раствор?
Что может быть взято в качестве контрольного

раствора? В каком случае?
Как правильно подобрать светофильтр или рабочую длину волны?
Как правильно подобрать рабочую кювету?
Что такое способ калибровочного графика?
Какова методика построения калибровочного графика в фотометрии?
Ответьте на вопросы:Как получить фотометрируемое соединение? Сколько Вам известно способов?Что такое контрольный (нулевой) раствор?Что может быть взято

Слайд 22ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.

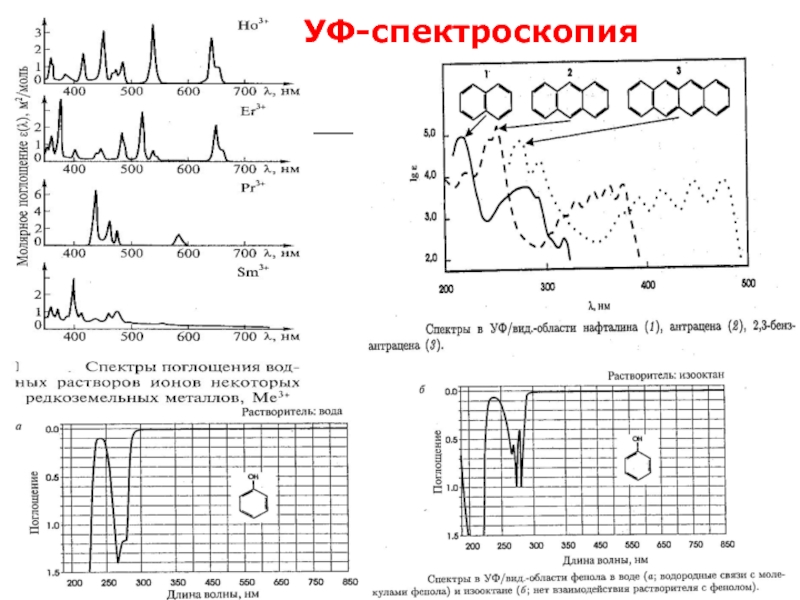

УФ-спектроскопия

ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.УФ-спектроскопия

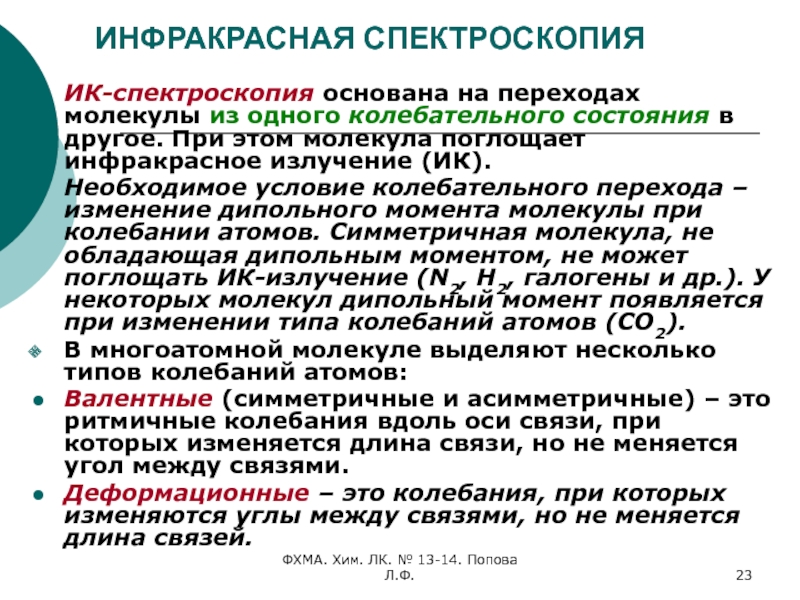

Слайд 23ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.
ИНФРАКРАСНАЯ СПЕКТРОСКОПИЯ
ИК-спектроскопия основана на

переходах молекулы из одного колебательного состояния в другое. При этом

молекула поглощает инфракрасное излучение (ИК).
Необходимое условие колебательного перехода – изменение дипольного момента молекулы при колебании атомов. Симметричная молекула, не обладающая дипольным моментом, не может поглощать ИК-излучение (N2, H2, галогены и др.). У некоторых молекул дипольный момент появляется при изменении типа колебаний атомов (СО2).
В многоатомной молекуле выделяют несколько типов колебаний атомов:
Валентные (симметричные и асимметричные) – это ритмичные колебания вдоль оси связи, при которых изменяется длина связи, но не меняется угол между связями.
Деформационные – это колебания, при которых изменяются углы между связями, но не меняется длина связей.



ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.ИНФРАКРАСНАЯ СПЕКТРОСКОПИЯИК-спектроскопия основана на переходах молекулы из одного колебательного состояния в

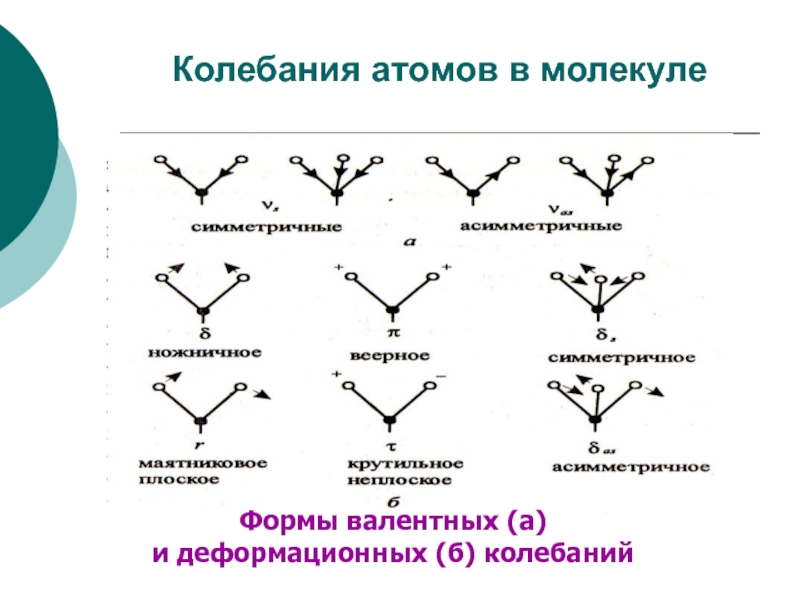

Слайд 24Колебания атомов в молекуле
Формы валентных (а)
и деформационных (б) колебаний

Колебания атомов в молекулеФормы валентных (а) и деформационных (б) колебаний

Слайд 25ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.

ФХМА. Хим. ЛК. № 13-14. Попова Л.Ф.

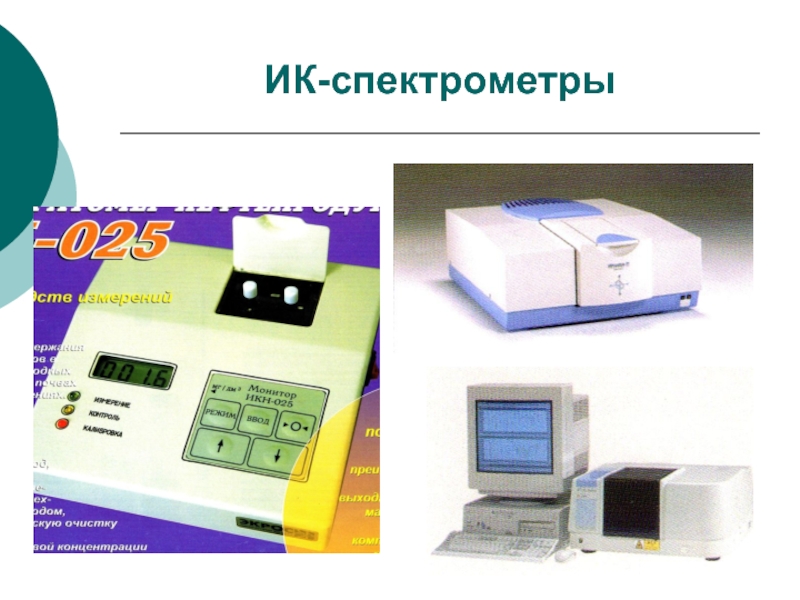

Слайд 26ИК-спектрометры

ИК-спектрометры

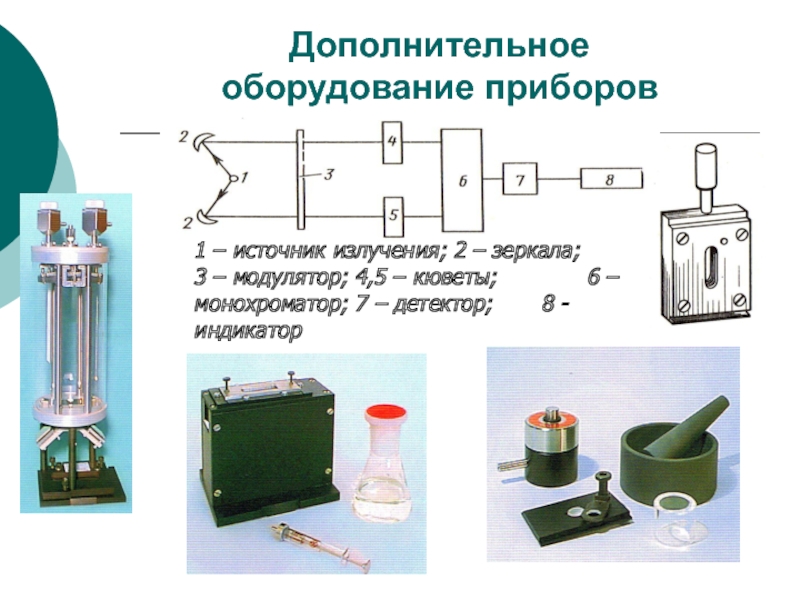

Слайд 28Дополнительное оборудование приборов
1 – источник излучения; 2 – зеркала;

3 –

модулятор; 4,5 – кюветы; 6 – монохроматор; 7 – детектор; 8 - индикатор
Дополнительное  оборудование приборов1 – источник излучения; 2 – зеркала;

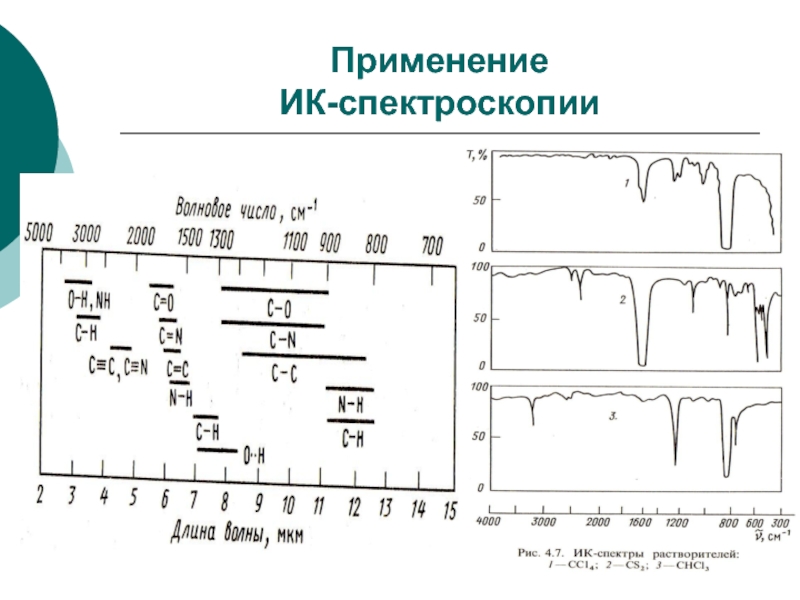

Слайд 29Применение ИК-спектроскопии

Применение  ИК-спектроскопии

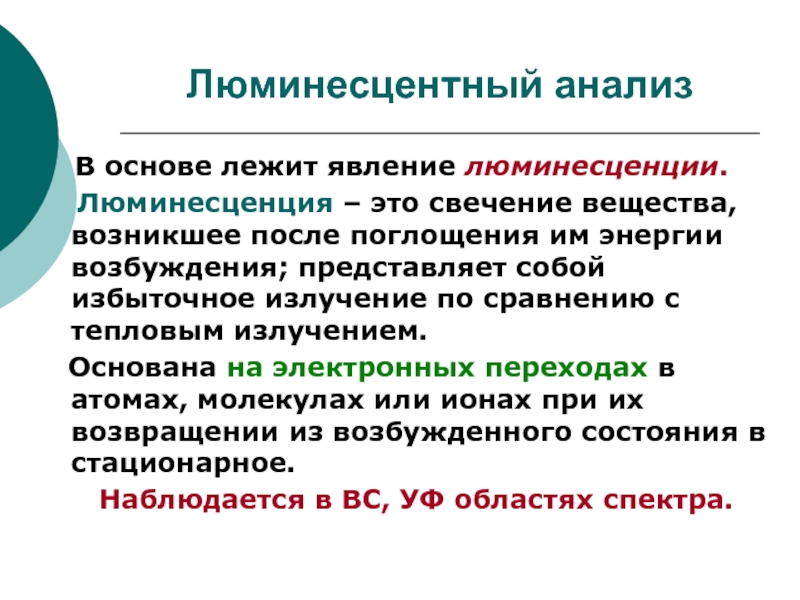

Слайд 30Люминесцентный анализ
В основе лежит явление люминесценции.

Люминесценция – это свечение вещества, возникшее после поглощения им энергии

возбуждения; представляет собой избыточное излучение по сравнению с тепловым излучением.
Основана на электронных переходах в атомах, молекулах или ионах при их возвращении из возбужденного состояния в стационарное.
Наблюдается в ВС, УФ областях спектра.
Люминесцентный анализ   В основе лежит явление люминесценции.  Люминесценция – это свечение вещества, возникшее после

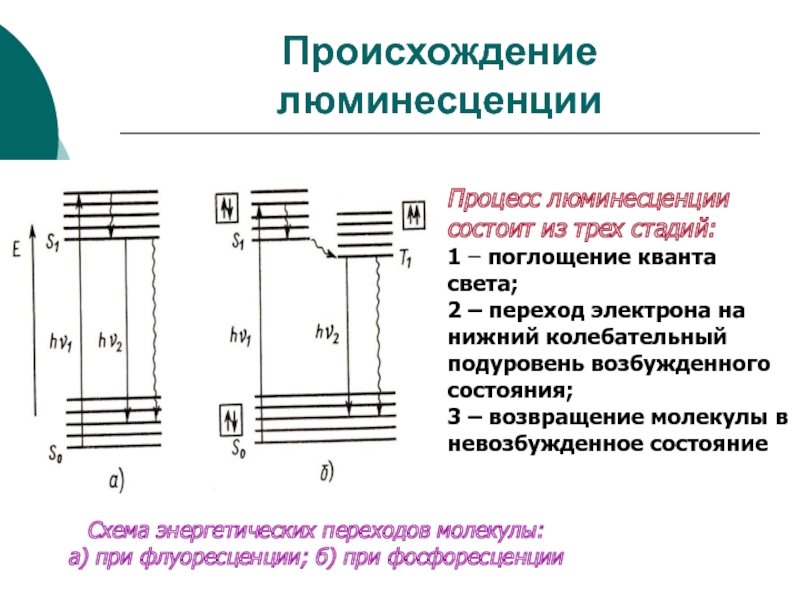

Слайд 31Происхождение люминесценции
Процесс люминесценции состоит из трех стадий:
1 – поглощение кванта

света;
2 – переход электрона на нижний колебательный подуровень возбужденного

состояния;
3 – возвращение молекулы в невозбужденное состояние

Схема энергетических переходов молекулы:
а) при флуоресценции; б) при фосфоресценции

Происхождение люминесценцииПроцесс люминесценции состоит из трех стадий:1 – поглощение кванта света; 2 – переход электрона на нижний

Слайд 32ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

Слайд 33Оборудование для люминесцентного анализа
Схема флюориметра:
1 – источник излучения;
2, 4

– светофильтры ;
3 – кювета;
5 – детектор

Оборудование для люминесцентного анализаСхема флюориметра:1 – источник излучения; 2, 4 – светофильтры ;3 – кювета; 5 –

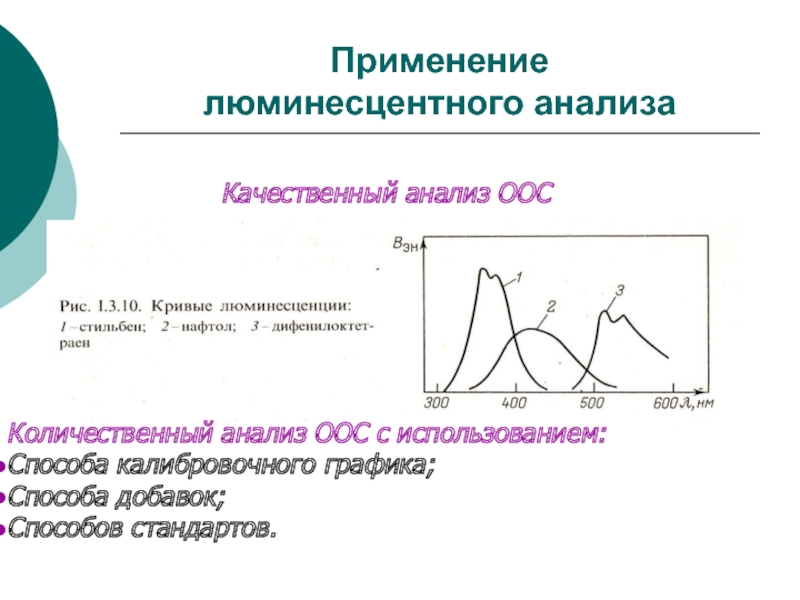

Слайд 34Применение люминесцентного анализа
Количественный анализ ООС с использованием:
Способа калибровочного графика;
Способа

добавок;
Способов стандартов.

Качественный анализ ООС

Применение  люминесцентного анализаКоличественный анализ ООС с использованием: Способа калибровочного графика;Способа добавок;Способов стандартов.Качественный анализ ООС

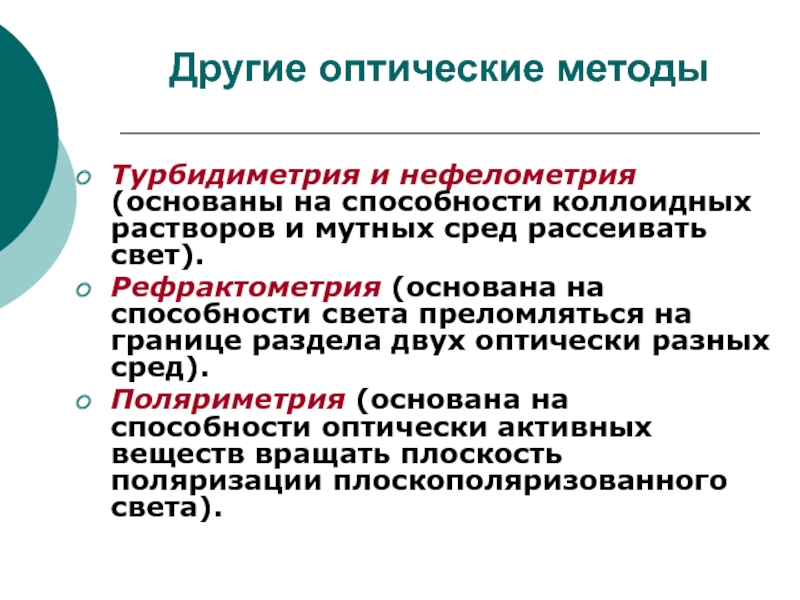

Слайд 35Другие оптические методы
Турбидиметрия и нефелометрия (основаны на способности коллоидных растворов

и мутных сред рассеивать свет).
Рефрактометрия (основана на способности света преломляться

на границе раздела двух оптически разных сред).
Поляриметрия (основана на способности оптически активных веществ вращать плоскость поляризации плоскополяризованного света).
Другие оптические методыТурбидиметрия и нефелометрия (основаны на способности коллоидных растворов и мутных сред рассеивать свет).Рефрактометрия (основана на

Слайд 36ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

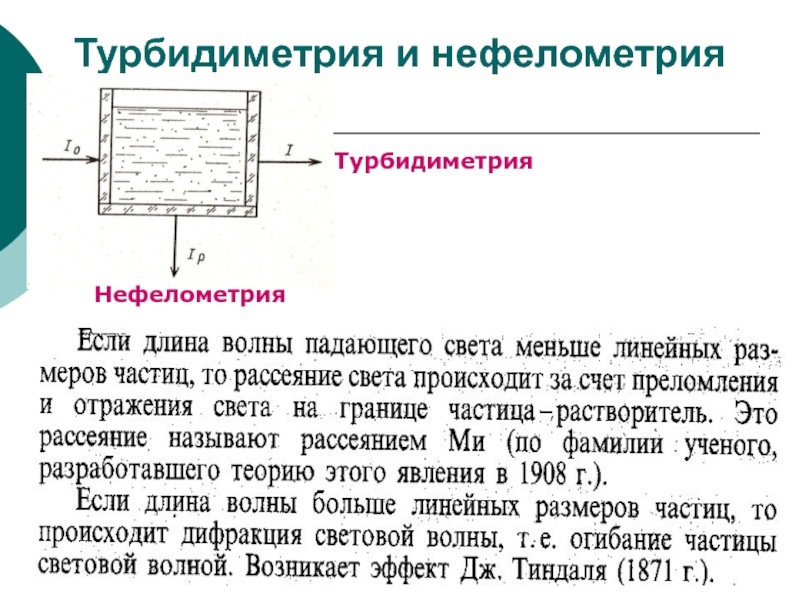

Турбидиметрия и нефелометрия
Нефелометрия
Турбидиметрия

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Турбидиметрия и нефелометрияНефелометрияТурбидиметрия

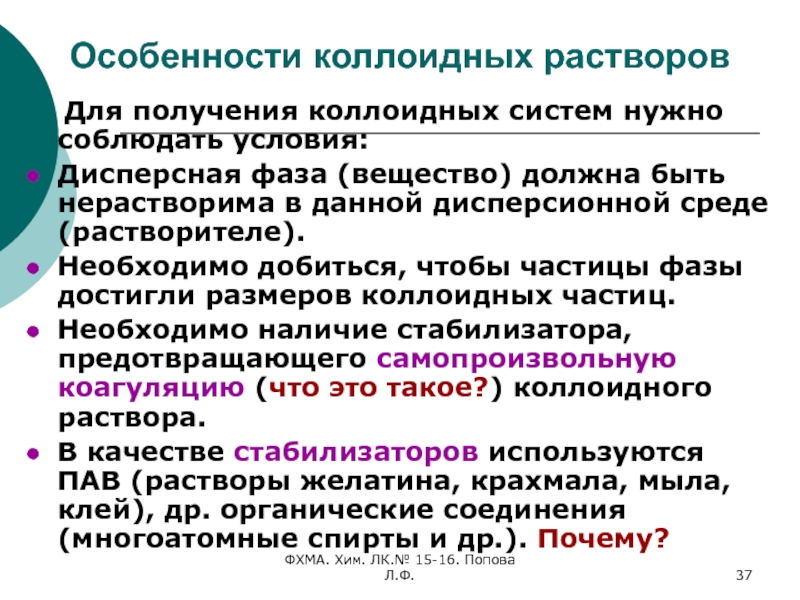

Слайд 37ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.
Особенности коллоидных растворов
Для

получения коллоидных систем нужно соблюдать условия:
Дисперсная фаза (вещество) должна быть

нерастворима в данной дисперсионной среде (растворителе).
Необходимо добиться, чтобы частицы фазы достигли размеров коллоидных частиц.
Необходимо наличие стабилизатора, предотвращающего самопроизвольную коагуляцию (что это такое?) коллоидного раствора.
В качестве стабилизаторов используются ПАВ (растворы желатина, крахмала, мыла, клей), др. органические соединения (многоатомные спирты и др.). Почему?

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Особенности коллоидных растворов  Для получения коллоидных систем нужно соблюдать условия:Дисперсная фаза

Слайд 38Турбидиметрия и нефелометрия
Нефелометр
ФЭК марки КФК-2
Современные нефелометры и

ФЭК

Турбидиметрия и нефелометрия Нефелометр ФЭК марки КФК-2 Современные  нефелометры и ФЭК

Слайд 39ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.
Рефрактометрия
Рефракция – явление преломления света


на границе раздела двух сред, различных по оптической плотности.
Рефрактометрия –

метод, основанный на измерении показателя преломления света.
ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.РефрактометрияРефракция – явление преломления света на границе раздела двух сред, различных по

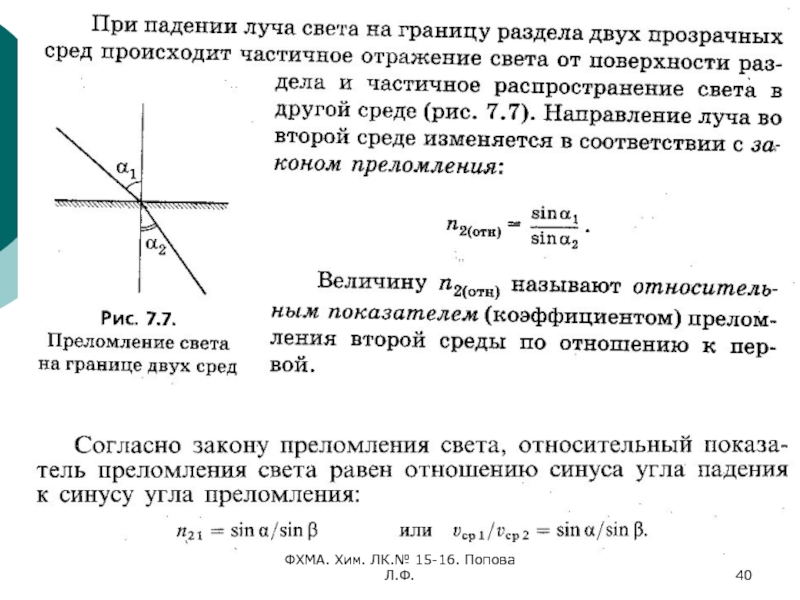

Слайд 40ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

Слайд 41ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

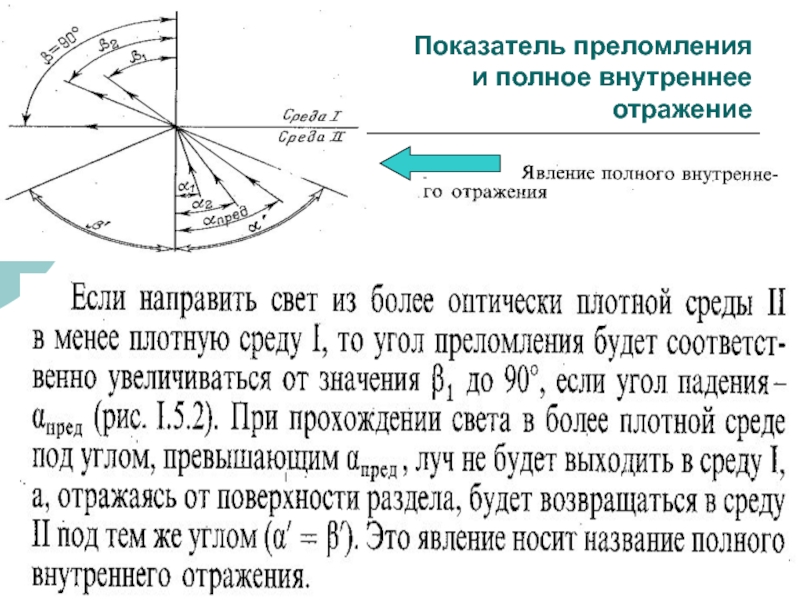

Показатель преломления и полное внутреннее

отражение

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Показатель преломления  и полное внутреннее  отражение

Слайд 42ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

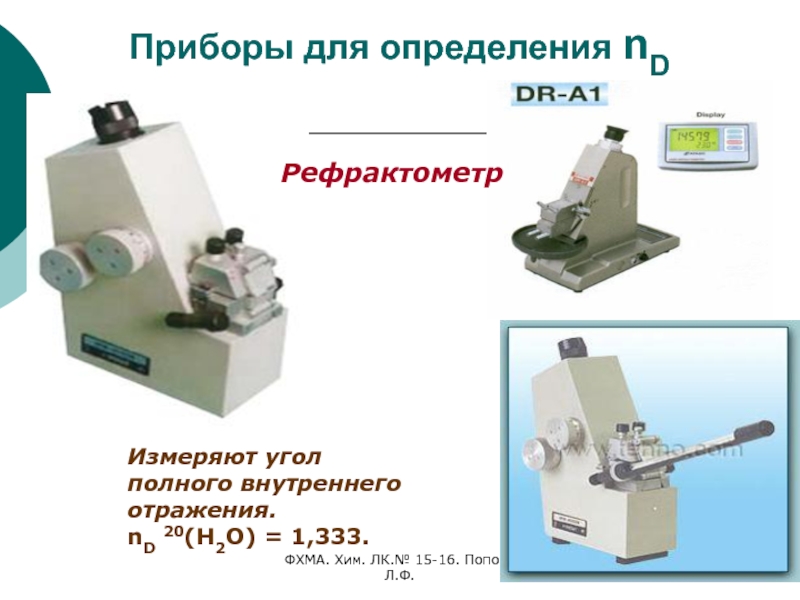

Приборы для определения nD
Рефрактометр
Измеряют угол


полного внутреннего
отражения.
nD 20(Н2О) = 1,333.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Приборы для определения nDРефрактометрИзмеряют угол полного внутреннего отражения. nD 20(Н2О) = 1,333.

Слайд 43
Схема рефрактометра:
1 – осветительная призма;
2 - слой анализируемой

жидкости;
3 – измерительная призма;
4 – поле зрения в измерительной трубе
Устройство

рефрактометра
Схема рефрактометра:1 – осветительная призма; 2 - слой анализируемой жидкости;3 – измерительная призма;4 – поле зрения

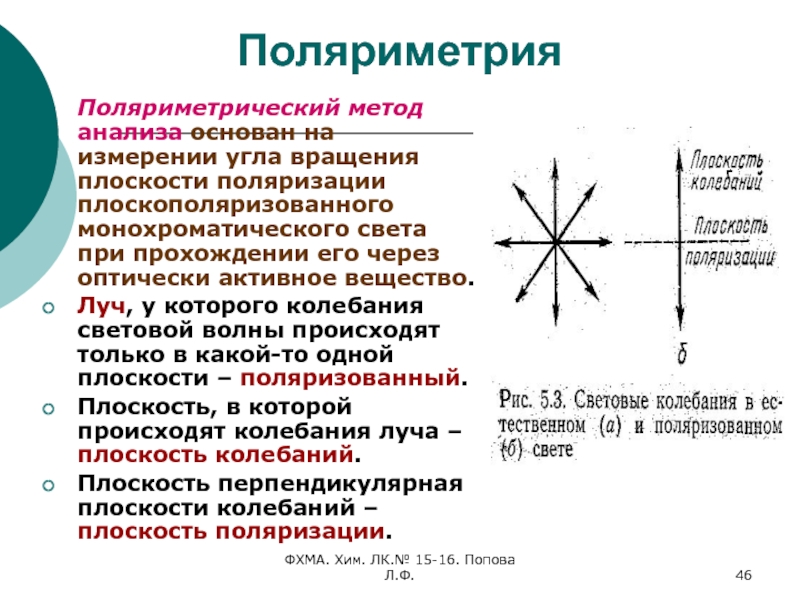

Слайд 46ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.
Поляриметрия
Поляриметрический метод анализа основан на

измерении угла вращения плоскости поляризации плоскополяризованного монохроматического света при прохождении

его через оптически активное вещество.
Луч, у которого колебания световой волны происходят только в какой-то одной плоскости – поляризованный.
Плоскость, в которой происходят колебания луча – плоскость колебаний.
Плоскость перпендикулярная плоскости колебаний – плоскость поляризации.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.ПоляриметрияПоляриметрический метод анализа основан на измерении угла вращения плоскости поляризации плоскополяризованного монохроматического

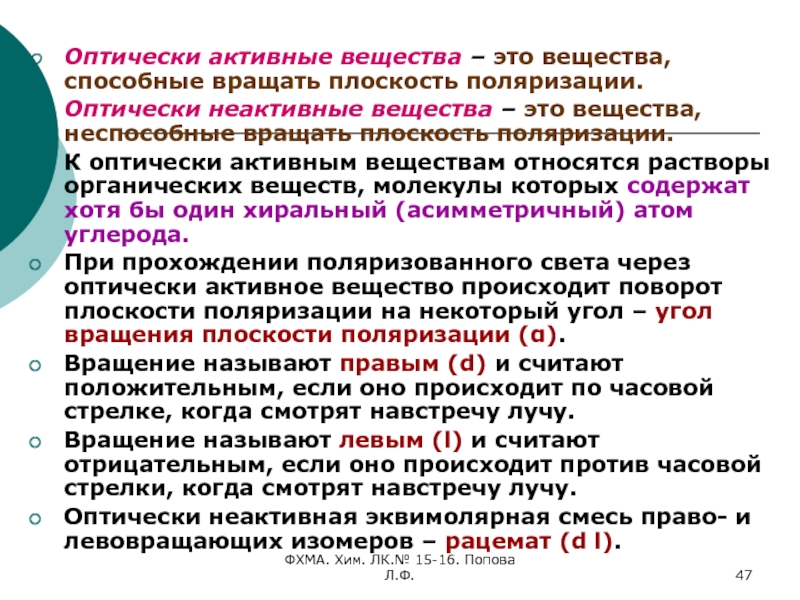

Слайд 47ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

Оптически активные вещества – это

вещества, способные вращать плоскость поляризации.
Оптически неактивные вещества – это

вещества, неспособные вращать плоскость поляризации.
К оптически активным веществам относятся растворы органических веществ, молекулы которых содержат хотя бы один хиральный (асимметричный) атом углерода.
При прохождении поляризованного света через оптически активное вещество происходит поворот плоскости поляризации на некоторый угол – угол вращения плоскости поляризации (α).
Вращение называют правым (d) и считают положительным, если оно происходит по часовой стрелке, когда смотрят навстречу лучу.
Вращение называют левым (l) и считают отрицательным, если оно происходит против часовой стрелки, когда смотрят навстречу лучу.
Оптически неактивная эквимолярная смесь право- и левовращающих изомеров – рацемат (d l).

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Оптически активные вещества – это вещества, способные вращать плоскость поляризации. Оптически неактивные

Слайд 48ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

Угол вращения плоскости поляризации зависит

от:
Природы оптически активного вещества.
Концентрации оптически активного вещества.
Толщины слоя раствора.
Длины волны

поляризуемого света.
Температуры.
Для количественной характеристики способности оптически активных веществ вращать плоскость поляризации плоскополяризованного света вводят понятие удельного вращения [α], которое соответствует углу вращения плоскости поляризации монохроматического излучения при l = 1 дм и содержании оптически активного вещества 1 г/мл. Его можно рассчитать по формуле:
для индивидуальных жидких оптически активных веществ:
[α] = α / (ρ • l);
для растворов оптически активных веществ:
[α] = (α • 100) / (С • l),
где α – измеренный угол вращения, градусы; ρ – плотность жидкости, г/мл; l – толщина слоя оптически активного вещества, дм; С – концентрация оптически активного вещества, г/100 мл раствора.
Молярное вращение плоскости поляризации рассчитывают по формуле: [αМ] = [α] • М.
ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Угол вращения плоскости поляризации зависит от:Природы оптически активного вещества.Концентрации оптически активного вещества.Толщины

Слайд 49ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

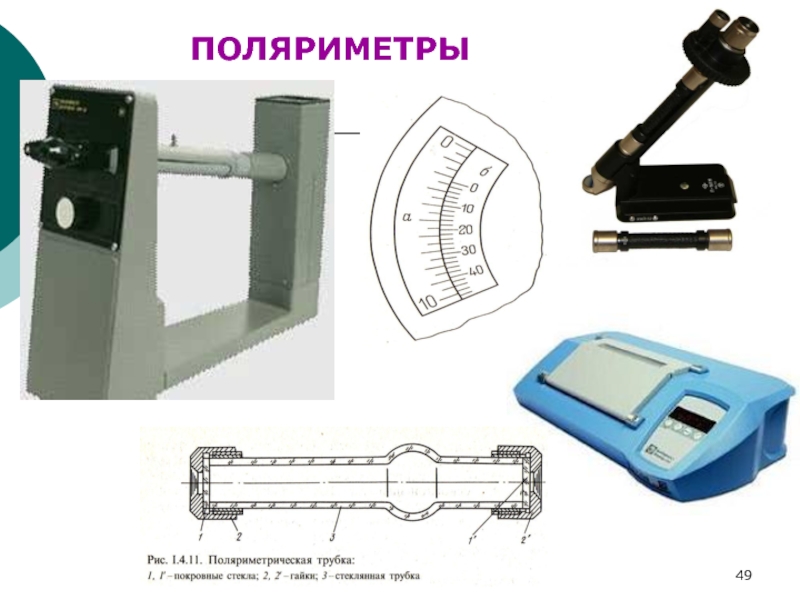

ПОЛЯРИМЕТРЫ

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.ПОЛЯРИМЕТРЫ

Слайд 50ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

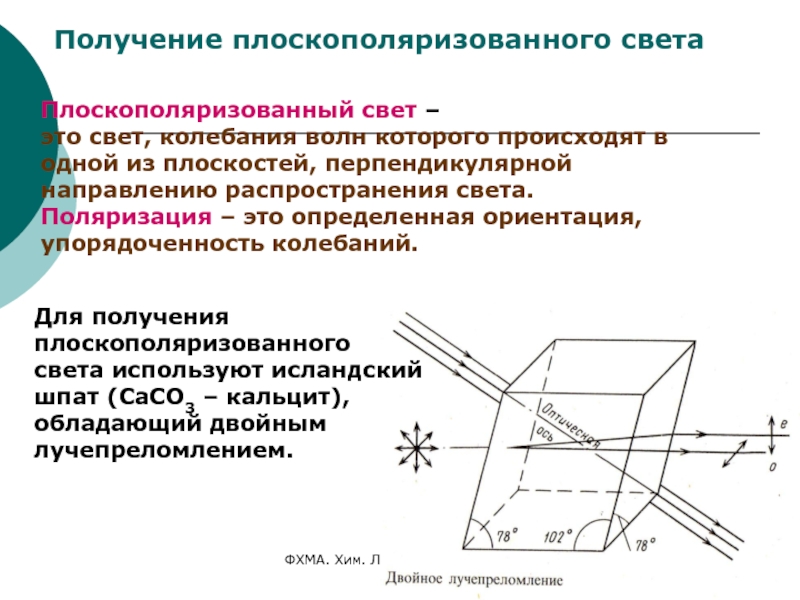

Получение плоскополяризованного света
Плоскополяризованный свет –


это свет, колебания волн которого происходят в одной из плоскостей,

перпендикулярной направлению распространения света.
Поляризация – это определенная ориентация, упорядоченность колебаний.

Для получения
плоскополяризованного
света используют исландский шпат (СаСО3 – кальцит), обладающий двойным лучепреломлением.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Получение плоскополяризованного светаПлоскополяризованный свет – это свет, колебания волн которого происходят в

Слайд 52ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

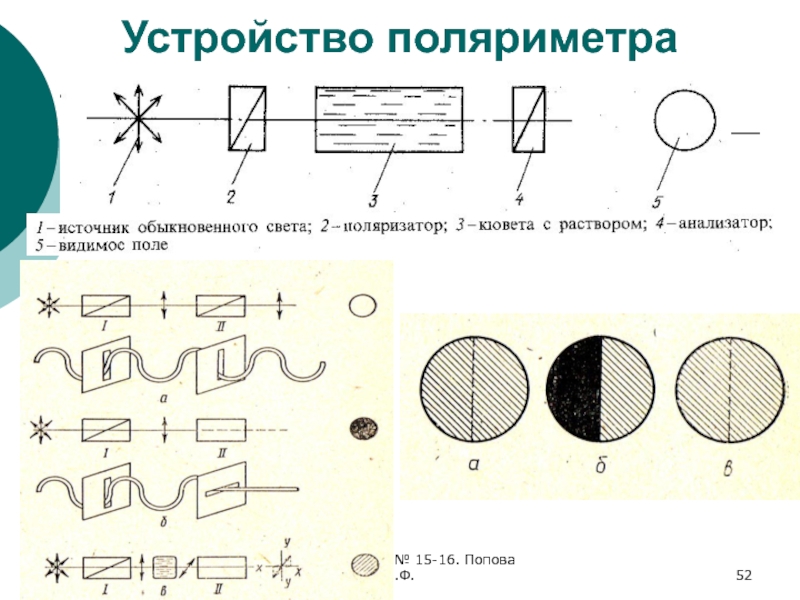

Устройство поляриметра

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.Устройство поляриметра

Слайд 53ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

ФХМА. Хим. ЛК.№ 15-16. Попова Л.Ф.

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
