Справочно : Плоским движением называется такое, при котором траектории всех

являются плоскими кривыми, лежащими в параллельных между собой плоскостях. Очевидно,

что все движения в разных параллельных плоскостях в общем случае может быть различным.
Поскольку траектории частиц жидкости представляют собой пространственные кривые, то поле скорости в общем случае определяется системой:


Тогда для плоского движения, параллельного осям OX и OY, имеем:


В частном случае, когда в каждой из параллельных плоскостей движение тождественно:


Вывод: Такое движение называют - плоскопараллельным.

Семинар 7. Потенциальное движение.

Эйлера принимают сокращенную форму:


Уравнение неразрывности примет также более краткую форму:

Характеристическое уравнение остается без изменений:
Потенциальное движение – движение без вихревое, поэтому все три компонента вихря должны быть равны нулю.
Однако для плоского параллельного потока два первых вихря:
и
равны нулю даже и в том случае, если бы движение было вихревым т.к. при
потенциальном движении wz=0 и
Вывод: аналитическим условием потенциальности в этом случае будет равенство: или

Общие условия плоскопараллельного движения

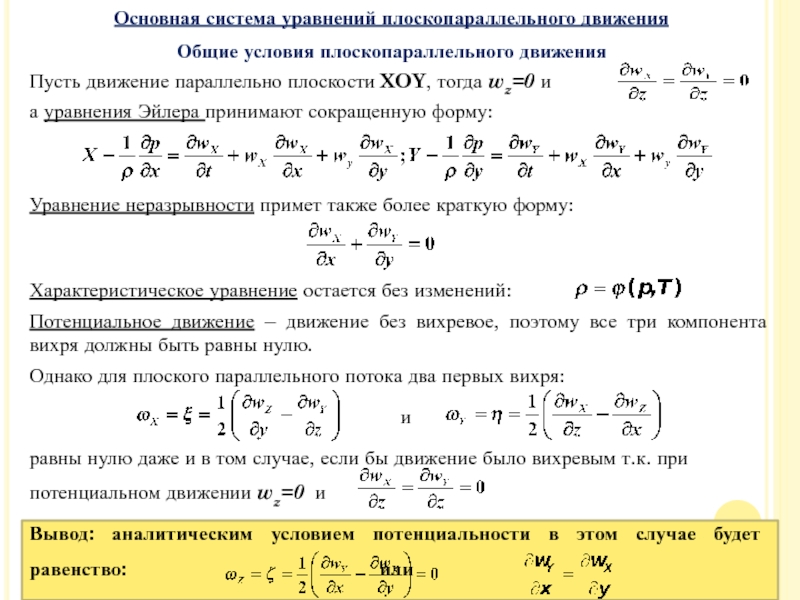

Основная система уравнений плоскопараллельного движения

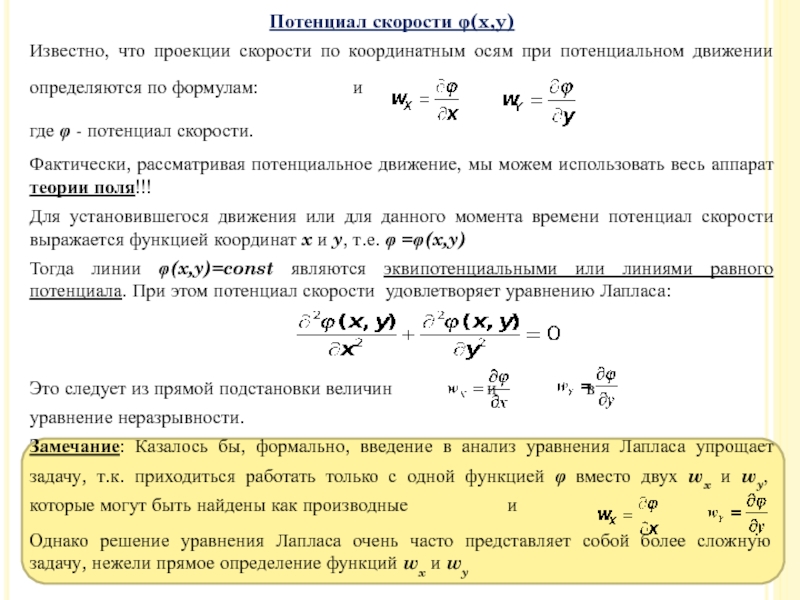

определяются по формулам:

и
где φ - потенциал скорости.
Фактически, рассматривая потенциальное движение, мы можем использовать весь аппарат теории поля!!!
Для установившегося движения или для данного момента времени потенциал скорости выражается функцией координат x и y, т.е. φ =φ(x,y)
Тогда линии φ(x,y)=const являются эквипотенциальными или линиями равного потенциала. При этом потенциал скорости удовлетворяет уравнению Лапласа:


Это следует из прямой подстановки величин и в
уравнение неразрывности.
Замечание: Казалось бы, формально, введение в анализ уравнения Лапласа упрощает задачу, т.к. приходиться работать только с одной функцией φ вместо двух wx и wy, которые могут быть найдены как производные и
Однако решение уравнения Лапласа очень часто представляет собой более сложную задачу, нежели прямое определение функций wx и wy

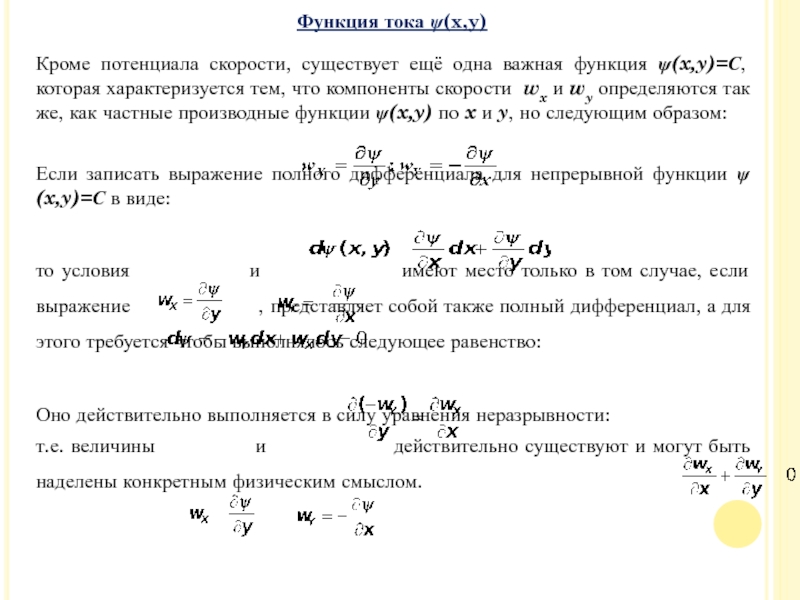

Потенциал скорости φ(x,y)

характеризуется тем, что компоненты скорости wx и wy определяются так

же, как частные производные функции ψ(x,y) по x и y, но следующим образом:

Если записать выражение полного дифференциала для непрерывной функции ψ(x,y)=С в виде:

то условия и имеют место только в том случае, если выражение , представляет собой также полный дифференциал, а для этого требуется чтобы выполнялось следующее равенство:

Оно действительно выполняется в силу уравнения неразрывности:
т.е. величины и действительно существуют и могут быть наделены конкретным физическим смыслом.

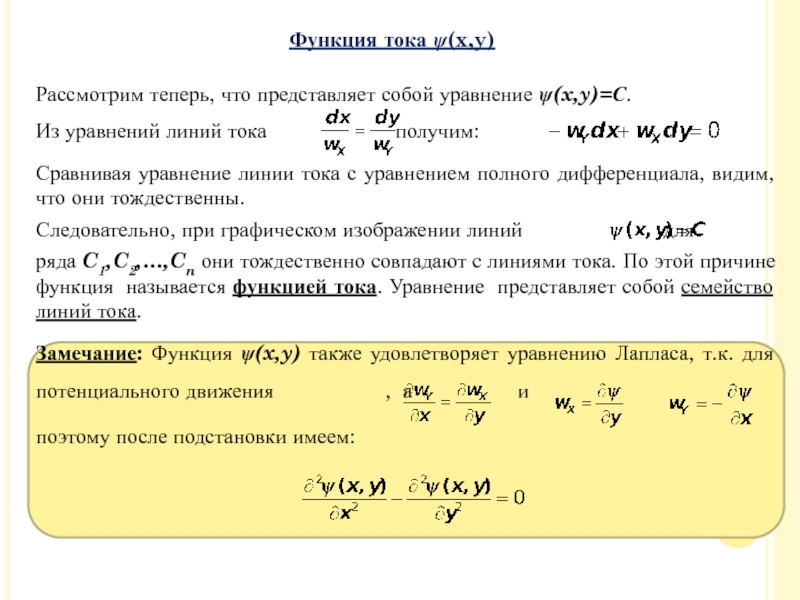

Функция тока ψ(x,y)

тока

получим:
Сравнивая уравнение линии тока с уравнением полного дифференциала, видим, что они тождественны.
Следовательно, при графическом изображении линий для
ряда C1,C2,…,Cn они тождественно совпадают с линиями тока. По этой причине функция называется функцией тока. Уравнение представляет собой семейство линий тока.
Замечание: Функция ψ(x,y) также удовлетворяет уравнению Лапласа, т.к. для потенциального движения , а и
поэтому после подстановки имеем:

Функция тока ψ(x,y)

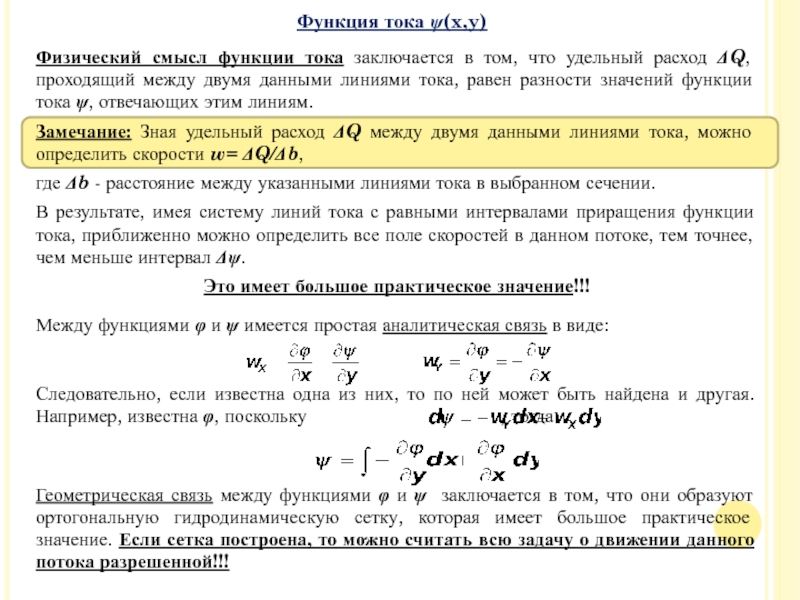

ΔQ, проходящий между двумя данными линиями тока, равен разности значений

функции тока ψ, отвечающих этим линиям.
Замечание: Зная удельный расход ΔQ между двумя данными линиями тока, можно определить скорости w= ΔQ/Δb,
где Δb - расстояние между указанными линиями тока в выбранном сечении.
В результате, имея систему линий тока с равными интервалами приращения функции тока, приближенно можно определить все поле скоростей в данном потоке, тем точнее, чем меньше интервал Δψ.
Это имеет большое практическое значение!!!
Между функциями φ и ψ имеется простая аналитическая связь в виде:

Следовательно, если известна одна из них, то по ней может быть найдена и другая. Например, известна φ, поскольку , тогда

Геометрическая связь между функциями φ и ψ заключается в том, что они образуют ортогональную гидродинамическую сетку, которая имеет большое практическое значение. Если сетка построена, то можно считать всю задачу о движении данного потока разрешенной!!!

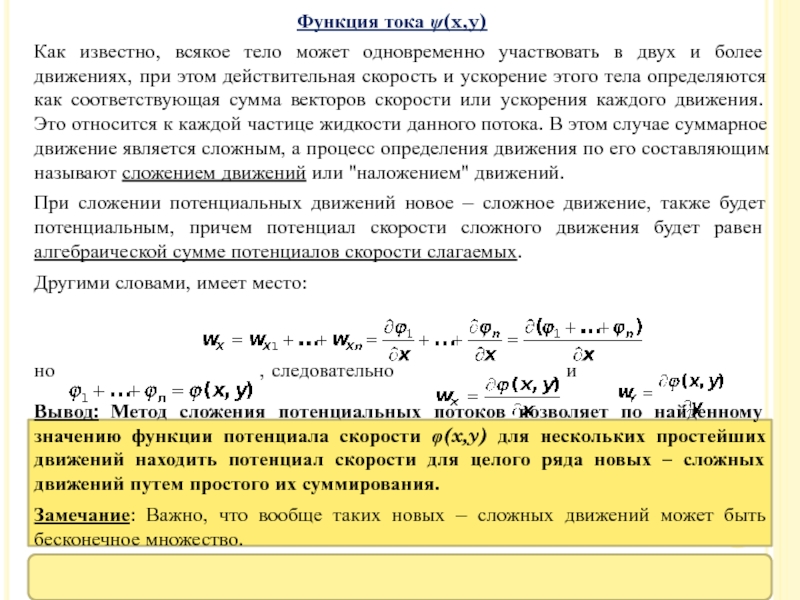

Функция тока ψ(x,y)

более движениях, при этом действительная скорость и ускорение этого тела

определяются как соответствующая сумма векторов скорости или ускорения каждого движения. Это относится к каждой частице жидкости данного потока. В этом случае суммарное движение является сложным, а процесс определения движения по его составляющим называют сложением движений или "наложением" движений.
При сложении потенциальных движений новое – сложное движение, также будет потенциальным, причем потенциал скорости сложного движения будет равен алгебраической сумме потенциалов скорости слагаемых.
Другими словами, имеет место:

но , следовательно и
Вывод: Метод сложения потенциальных потоков позволяет по найденному значению функции потенциала скорости φ(x,y) для нескольких простейших движений находить потенциал скорости для целого ряда новых – сложных движений путем простого их суммирования.
Замечание: Важно, что вообще таких новых – сложных движений может быть бесконечное множество.

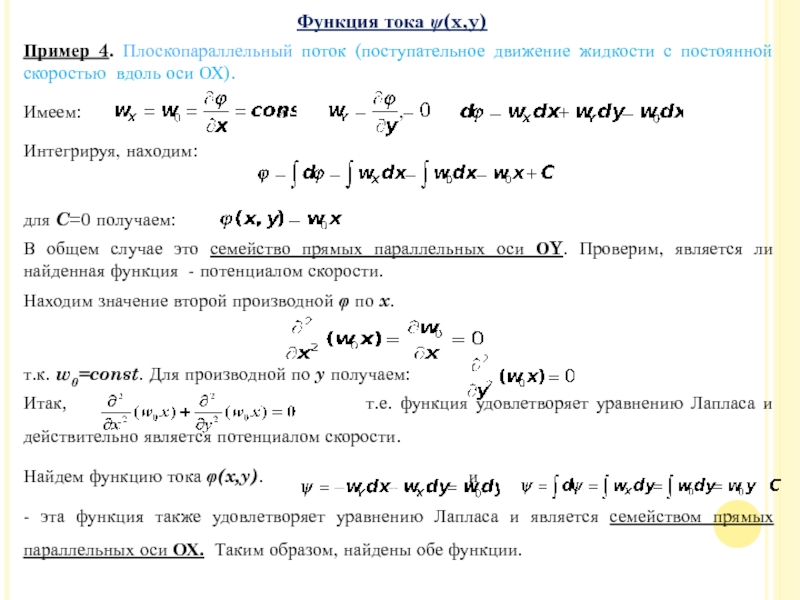

Функция тока ψ(x,y)

вдоль оси ОХ).
Имеем:

и ,
Интегрируя, находим:

для C=0 получаем:
В общем случае это семейство прямых параллельных оси ОY. Проверим, является ли найденная функция - потенциалом скорости.
Находим значение второй производной φ по x.

т.к. w0=const. Для производной по y получаем:
Итак, т.е. функция удовлетворяет уравнению Лапласа и действительно является потенциалом скорости.
Найдем функцию тока φ(x,y). и
- эта функция также удовлетворяет уравнению Лапласа и является семейством прямых параллельных оси ОХ. Таким образом, найдены обе функции.

Функция тока ψ(x,y)

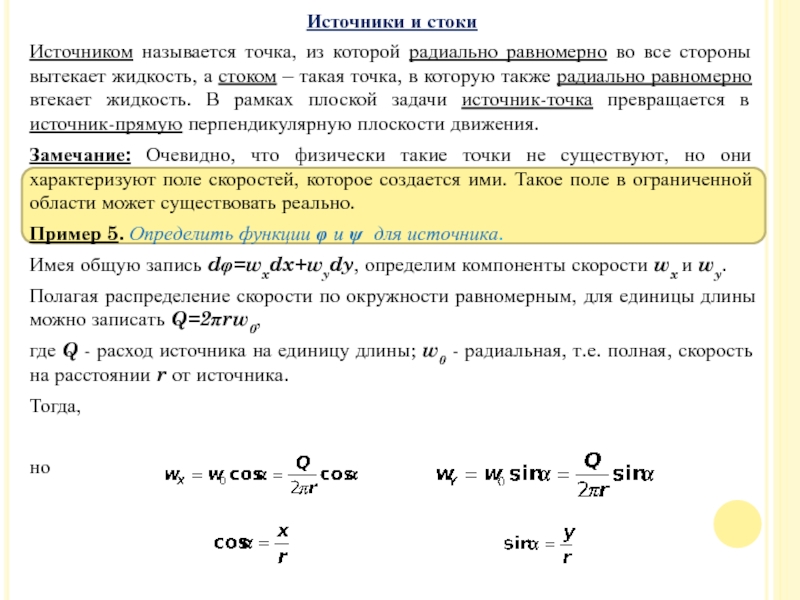

вытекает жидкость, а стоком – такая точка, в которую также

радиально равномерно втекает жидкость. В рамках плоской задачи источник-точка превращается в источник-прямую перпендикулярную плоскости движения.
Замечание: Очевидно, что физически такие точки не существуют, но они характеризуют поле скоростей, которое создается ими. Такое поле в ограниченной области может существовать реально.

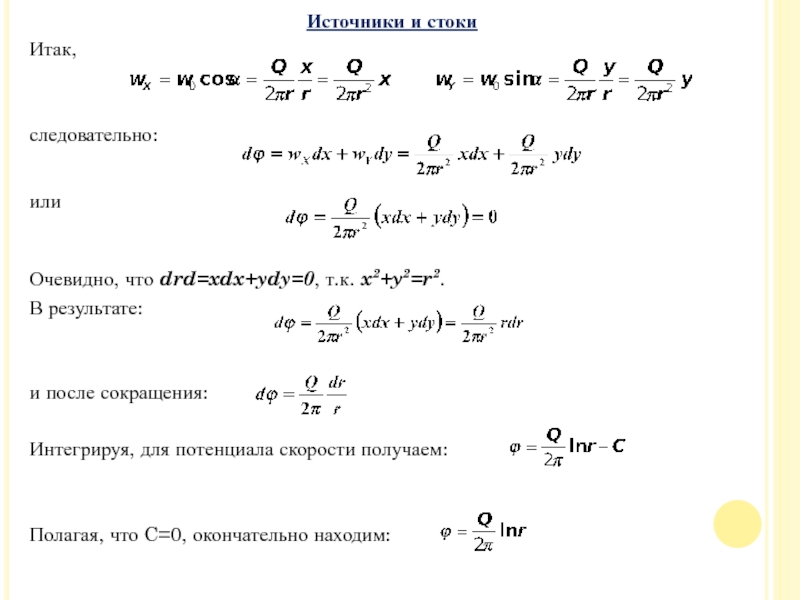

Пример 5. Определить функции φ и ψ для источника.
Имея общую запись dφ=wxdx+wydy, определим компоненты скорости wx и wy.
Полагая распределение скорости по окружности равномерным, для единицы длины можно записать Q=2πrw0,
где Q - расход источника на единицу длины; w0 - радиальная, т.е. полная, скорость на расстоянии r от источника.
Тогда,

но

Источники и стоки

и после сокращения:

Интегрируя, для потенциала скорости получаем:


Полагая, что

C=0, окончательно находим:

Источники и стоки

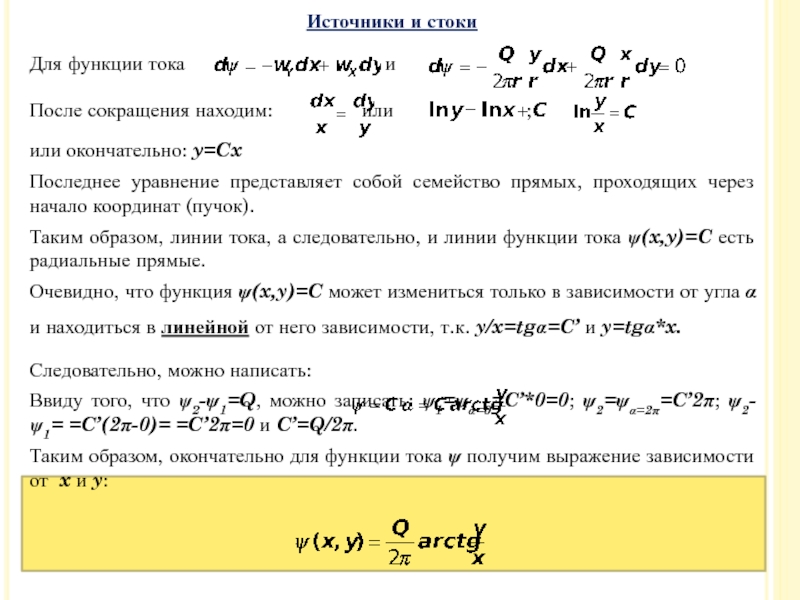

и
После сокращения находим: или ;
или окончательно: y=Cx
Последнее уравнение представляет собой семейство прямых, проходящих через начало координат (пучок).
Таким образом, линии тока, а следовательно, и линии функции тока ψ(x,y)=C есть радиальные прямые.
Очевидно, что функция ψ(x,y)=C может измениться только в зависимости от угла α и находиться в линейной от него зависимости, т.к. y/x=tgα=C’ и y=tgα*x.
Следовательно, можно написать:
Ввиду того, что ψ2-ψ1=Q, можно записать: ψ1=ψα=0=C’*0=0; ψ2=ψα=2π=C’2π; ψ2-ψ1= =C’(2π-0)= =C’2π=0 и C’=Q/2π.
Таким образом, окончательно для функции тока ψ получим выражение зависимости от x и y:

Источники и стоки

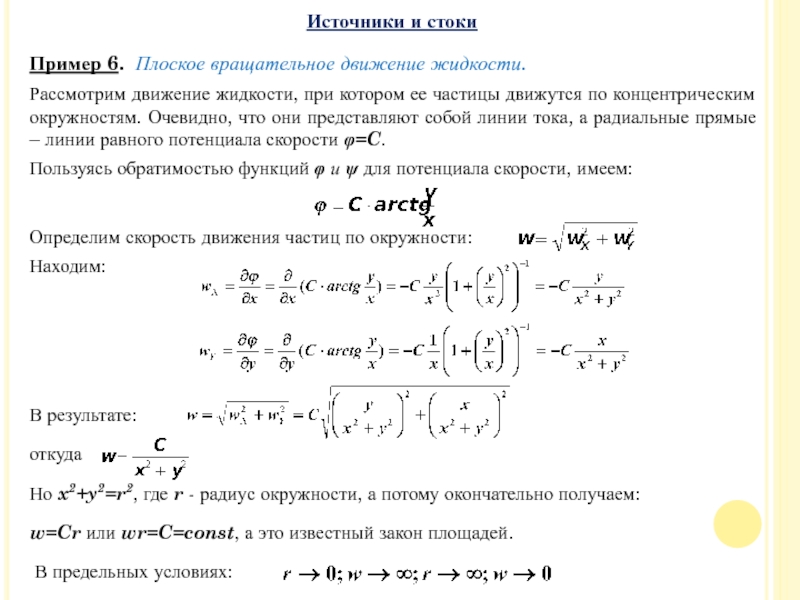

ее частицы движутся по концентрическим окружностям. Очевидно, что они представляют

собой линии тока, а радиальные прямые – линии равного потенциала скорости φ=C.
Пользуясь обратимостью функций φ и ψ для потенциала скорости, имеем:

Определим скорость движения частиц по окружности:
Находим:




В результате:
откуда
Но x2+y2=r2, где r - радиус окружности, а потому окончательно получаем:
w=Cr или wr=C=const, а это известный закон площадей.
В предельных условиях:

Источники и стоки

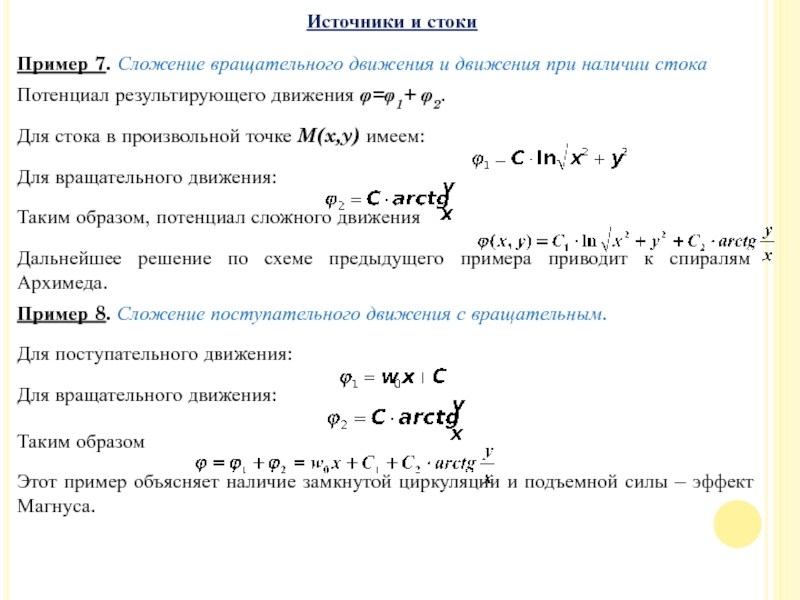

Потенциал результирующего движения φ=φ1+ φ2.
Для стока в произвольной точке

M(x,y) имеем:
Для вращательного движения:
Таким образом, потенциал сложного движения
Дальнейшее решение по схеме предыдущего примера приводит к спиралям Архимеда.
Пример 8. Сложение поступательного движения с вращательным.
Для поступательного движения:
Для вращательного движения:
Таким образом
Этот пример объясняет наличие замкнутой циркуляции и подъемной силы – эффект Магнуса.

Источники и стоки

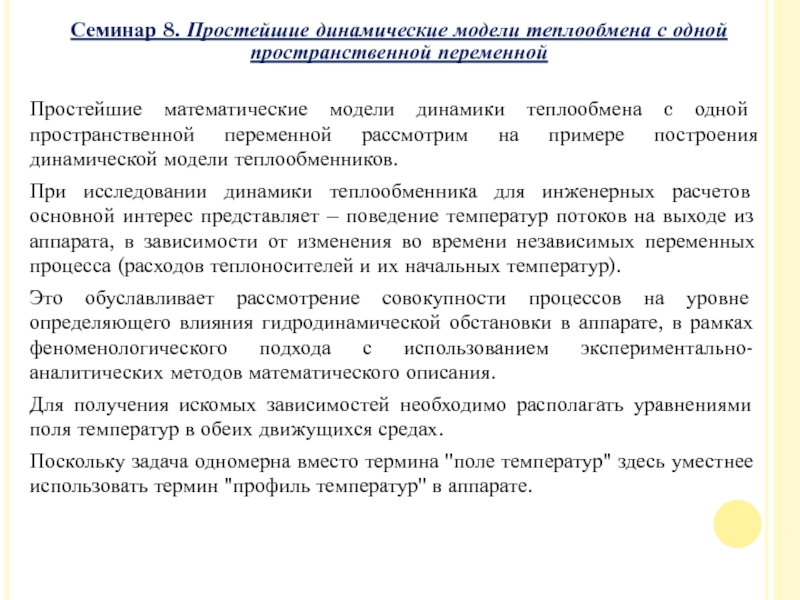

на примере построения динамической модели теплообменников.
При исследовании динамики теплообменника

для инженерных расчетов основной интерес представляет – поведение температур потоков на выходе из аппарата, в зависимости от изменения во времени независимых переменных процесса (расходов теплоносителей и их начальных температур).
Это обуславливает рассмотрение совокупности процессов на уровне определяющего влияния гидродинамической обстановки в аппарате, в рамках феноменологического подхода с использованием экспериментально-аналитических методов математического описания.
Для получения искомых зависимостей необходимо располагать уравнениями поля температур в обеих движущихся средах.
Поскольку задача одномерна вместо термина "поле температур" здесь уместнее использовать термин "профиль температур" в аппарате.

Семинар 8. Простейшие динамические модели теплообмена с одной пространственной переменной

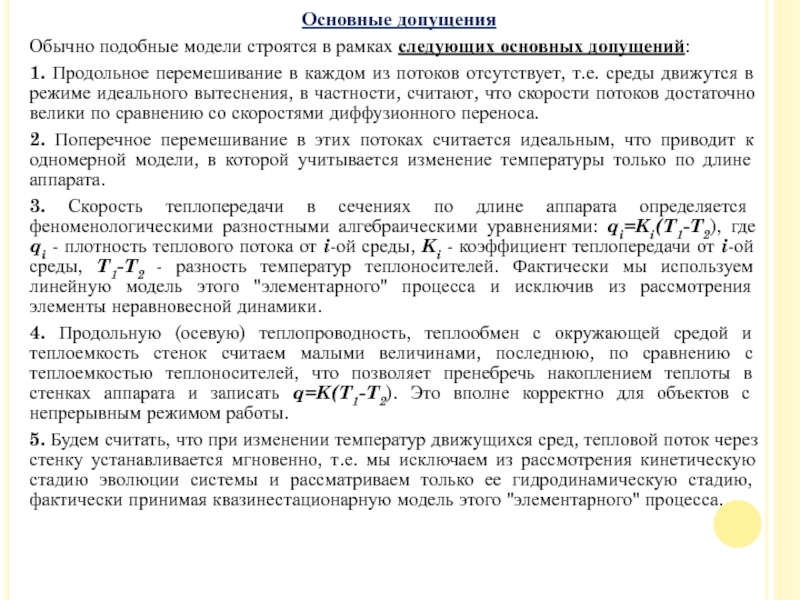

перемешивание в каждом из потоков отсутствует, т.е. среды движутся в

режиме идеального вытеснения, в частности, считают, что скорости потоков достаточно велики по сравнению со скоростями диффузионного переноса.
2. Поперечное перемешивание в этих потоках считается идеальным, что приводит к одномерной модели, в которой учитывается изменение температуры только по длине аппарата.
3. Скорость теплопередачи в сечениях по длине аппарата определяется феноменологическими разностными алгебраическими уравнениями: qi=Ki(T1-T2), где qi - плотность теплового потока от i-ой среды, Ki - коэффициент теплопередачи от i-ой среды, T1-T2 - разность температур теплоносителей. Фактически мы используем линейную модель этого "элементарного" процесса и исключив из рассмотрения элементы неравновесной динамики.
4. Продольную (осевую) теплопроводность, теплообмен с окружающей средой и теплоемкость стенок считаем малыми величинами, последнюю, по сравнению с теплоемкостью теплоносителей, что позволяет пренебречь накоплением теплоты в стенках аппарата и записать q=K(T1-T2). Это вполне корректно для объектов с непрерывным режимом работы.
5. Будем считать, что при изменении температур движущихся сред, тепловой поток через стенку устанавливается мгновенно, т.е. мы исключаем из рассмотрения кинетическую стадию эволюции системы и рассматриваем только ее гидродинамическую стадию, фактически принимая квазинестационарную модель этого "элементарного" процесса.

Основные допущения

ОХ совпадает с направлением движения жидкости.

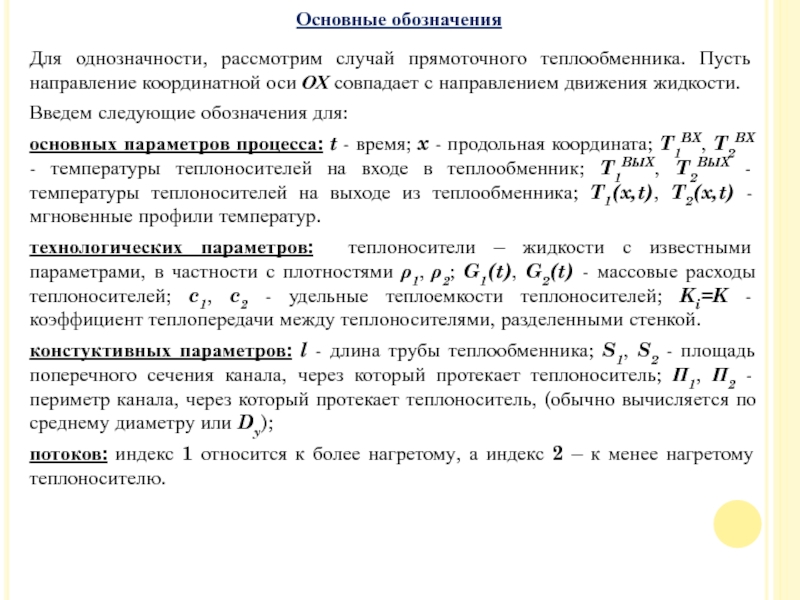

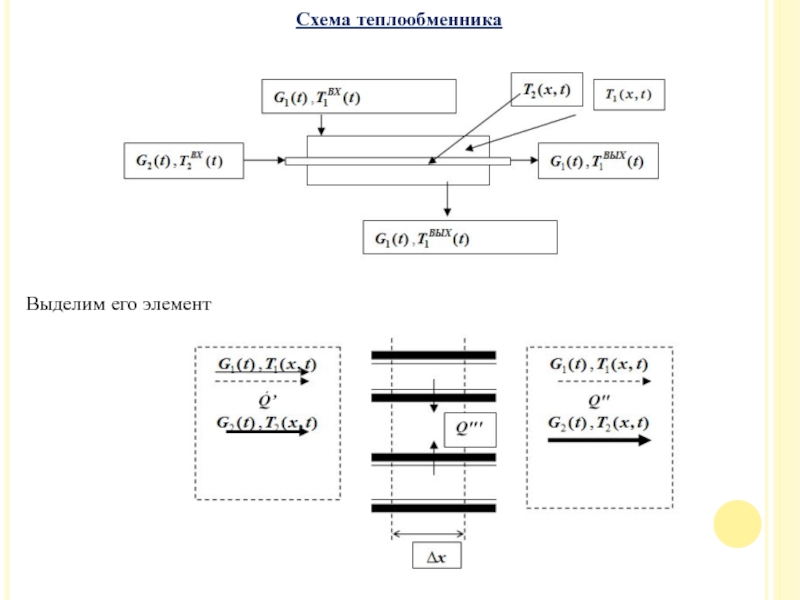

Введем следующие обозначения для:
основных параметров

процесса: t - время; x - продольная координата; T1BX, T2BX - температуры теплоносителей на входе в теплообменник; T1BЫX, T2BЫX - температуры теплоносителей на выходе из теплообменника; T1(x,t), T2(x,t) - мгновенные профили температур.
технологических параметров: теплоносители – жидкости с известными параметрами, в частности с плотностями ρ1, ρ2; G1(t), G2(t) - массовые расходы теплоносителей; c1, c2 - удельные теплоемкости теплоносителей; Ki=K - коэффициент теплопередачи между теплоносителями, разделенными стенкой.
констуктивных параметров: l - длина трубы теплообменника; S1, S2 - площадь поперечного сечения канала, через который протекает теплоноситель; П1, П2 - периметр канала, через который протекает теплоноситель, (обычно вычисляется по среднему диаметру или Dy);
потоков: индекс 1 относится к более нагретому, а индекс 2 – к менее нагретому теплоносителю.

Основные обозначения

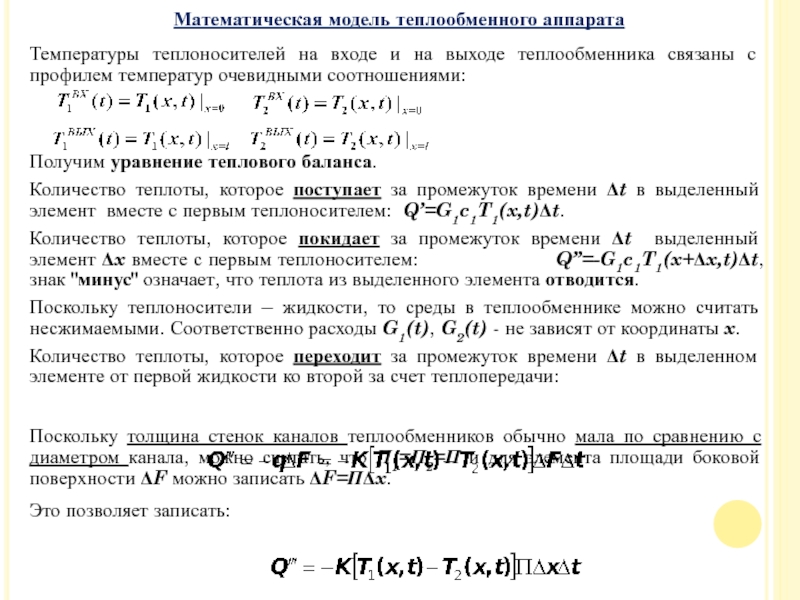

профилем температур очевидными соотношениями:


Получим уравнение теплового баланса.
Количество теплоты,

которое поступает за промежуток времени Δt в выделенный элемент вместе с первым теплоносителем: Q’=G1c1T1(x,t)Δt.
Количество теплоты, которое покидает за промежуток времени Δt выделенный элемент Δx вместе с первым теплоносителем: Q”=-G1c1T1(x+Δx,t)Δt, знак "минус" означает, что теплота из выделенного элемента отводится.
Поскольку теплоносители – жидкости, то среды в теплообменнике можно считать несжимаемыми. Соответственно расходы G1(t), G2(t) - не зависят от координаты x.
Количество теплоты, которое переходит за промежуток времени Δt в выделенном элементе от первой жидкости ко второй за счет теплопередачи:

Поскольку толщина стенок каналов теплообменников обычно мала по сравнению с диаметром канала, можно считать, что П1=П2=П и для элемента площади боковой поверхности ΔF можно записать ΔF=ПΔx.
Это позволяет записать:

Математическая модель теплообменного аппарата

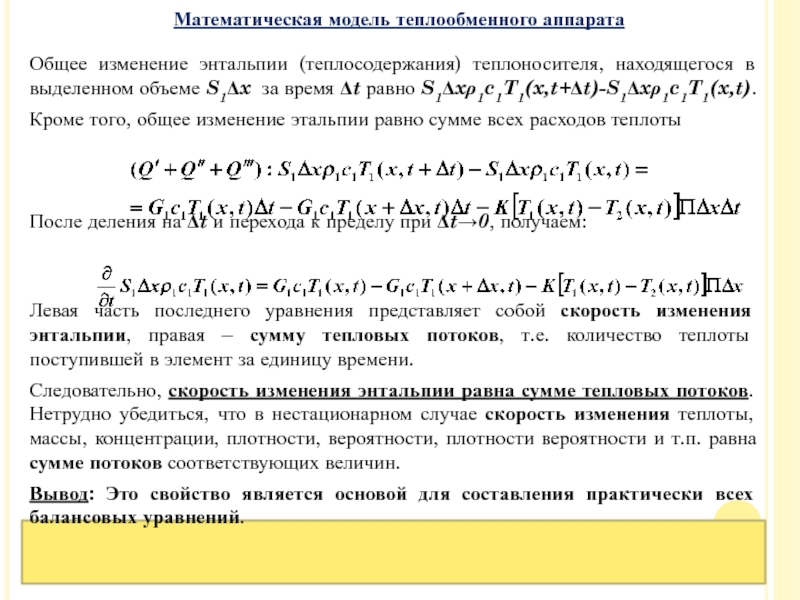

за время Δt равно S1Δxρ1c1T1(x,t+Δt)-S1Δxρ1c1T1(x,t).
Кроме того, общее изменение этальпии равно

сумме всех расходов теплоты


После деления на Δt и перехода к пределу при Δt→0, получаем:


Левая часть последнего уравнения представляет собой скорость изменения энтальпии, правая – сумму тепловых потоков, т.е. количество теплоты поступившей в элемент за единицу времени.
Следовательно, скорость изменения энтальпии равна сумме тепловых потоков. Нетрудно убедиться, что в нестационарном случае скорость изменения теплоты, массы, концентрации, плотности, вероятности, плотности вероятности и т.п. равна сумме потоков соответствующих величин.
Вывод: Это свойство является основой для составления практически всех балансовых уравнений.

Математическая модель теплообменного аппарата

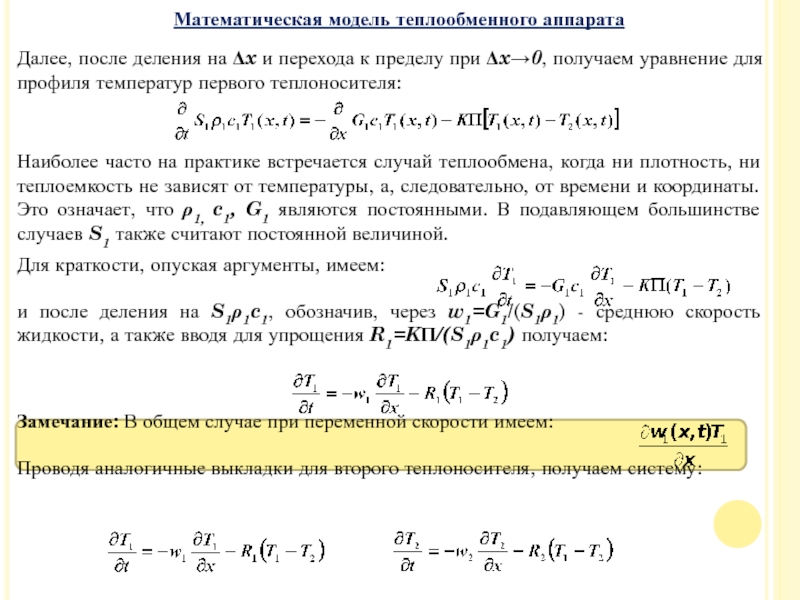

Δx→0, получаем уравнение для профиля температур первого теплоносителя:


Наиболее часто на

практике встречается случай теплообмена, когда ни плотность, ни теплоемкость не зависят от температуры, а, следовательно, от времени и координаты. Это означает, что ρ1, c1, G1 являются постоянными. В подавляющем большинстве случаев S1 также считают постоянной величиной.
Для краткости, опуская аргументы, имеем:
и после деления на S1ρ1c1, обозначив, через w1=G1/(S1ρ1) - среднюю скорость жидкости, а также вводя для упрощения R1=KП/(S1ρ1c1) получаем:

Замечание: В общем случае при переменной скорости имеем:
Проводя аналогичные выкладки для второго теплоносителя, получаем систему:

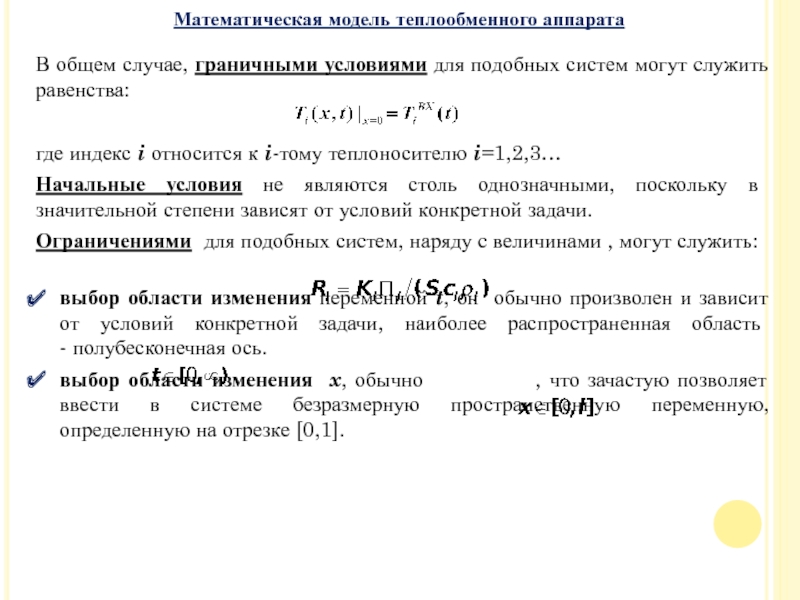

Математическая модель теплообменного аппарата

равенства:

где индекс i относится к i-тому теплоносителю i=1,2,3…
Начальные условия не

являются столь однозначными, поскольку в значительной степени зависят от условий конкретной задачи.
Ограничениями для подобных систем, наряду с величинами , могут служить:

выбор области изменения переменной t, он обычно произволен и зависит от условий конкретной задачи, наиболее распространенная область - полубесконечная ось.
выбор области изменения x, обычно , что зачастую позволяет ввести в системе безразмерную пространственную переменную, определенную на отрезке [0,1].

Математическая модель теплообменного аппарата

x’=x/l.
При её введении необходимо также переопределить и профили температур:

Ti(x,t):Ti’(x’,t)=Ti(x’,l,t).
В результате в развернутом виде находим:

и после сокращения, для безразмерной координаты, окончательно получаем:

Для второго уравнения проводят аналогичные преобразования.
После того как решение системы уравнений с безразмерной пространственной переменной найдено, переход к решению системы уравнений с размерной переменной можно осуществить, используя следующие соотношения:
Вывод: Полученная система уравнений вместе с граничными условиями представляет собой упрощенную динамическую модель прямоточного теплообменника.

Математическая модель теплообменного аппарата

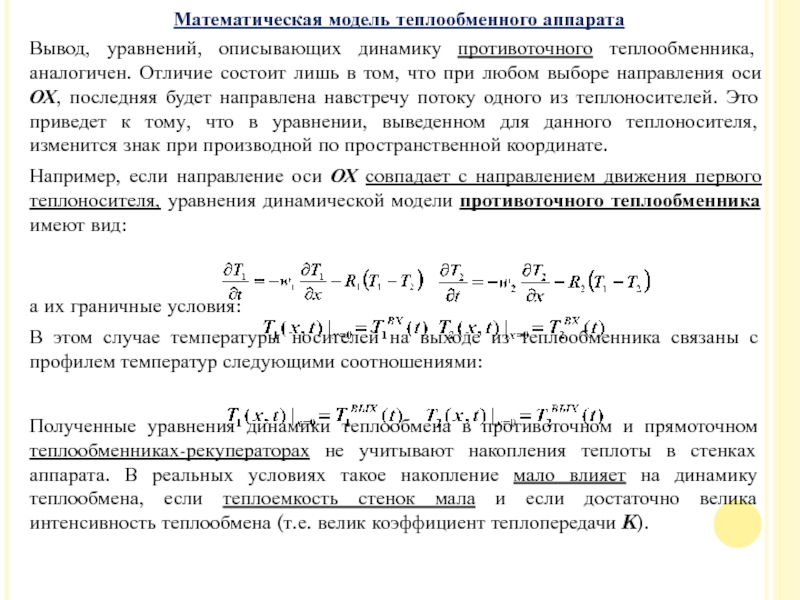

в том, что при любом выборе направления оси ОХ, последняя

будет направлена навстречу потоку одного из теплоносителей. Это приведет к тому, что в уравнении, выведенном для данного теплоносителя, изменится знак при производной по пространственной координате.
Например, если направление оси ОХ совпадает с направлением движения первого теплоносителя, уравнения динамической модели противоточного теплообменника имеют вид:

а их граничные условия:
В этом случае температуры носителей на выходе из теплообменника связаны с профилем температур следующими соотношениями:

Полученные уравнения динамики теплообмена в противоточном и прямоточном теплообменниках-рекуператорах не учитывают накопления теплоты в стенках аппарата. В реальных условиях такое накопление мало влияет на динамику теплообмена, если теплоемкость стенок мала и если достаточно велика интенсивность теплообмена (т.е. велик коэффициент теплопередачи K).

Математическая модель теплообменного аппарата

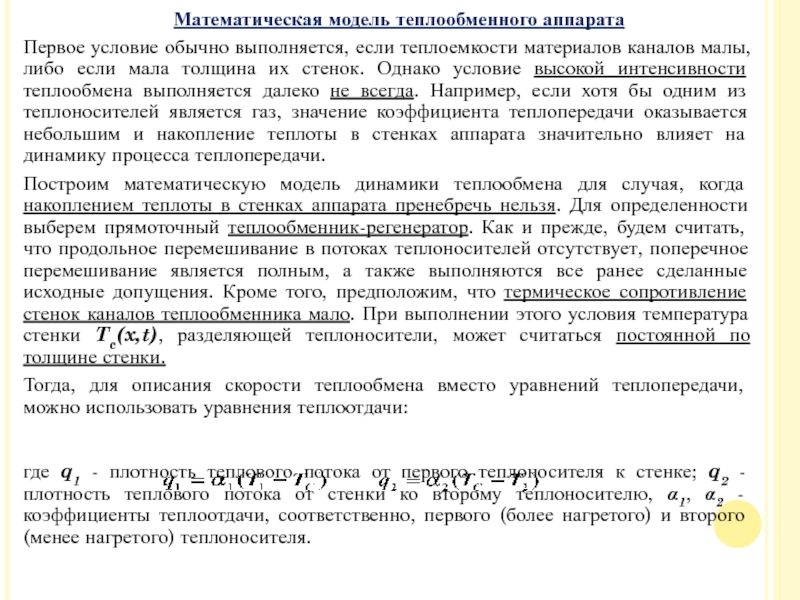

если мала толщина их стенок. Однако условие высокой интенсивности теплообмена

выполняется далеко не всегда. Например, если хотя бы одним из теплоносителей является газ, значение коэффициента теплопередачи оказывается небольшим и накопление теплоты в стенках аппарата значительно влияет на динамику процесса теплопередачи.
Построим математическую модель динамики теплообмена для случая, когда накоплением теплоты в стенках аппарата пренебречь нельзя. Для определенности выберем прямоточный теплообменник-регенератор. Как и прежде, будем считать, что продольное перемешивание в потоках теплоносителей отсутствует, поперечное перемешивание является полным, а также выполняются все ранее сделанные исходные допущения. Кроме того, предположим, что термическое сопротивление стенок каналов теплообменника мало. При выполнении этого условия температура стенки Tc(x,t), разделяющей теплоносители, может считаться постоянной по толщине стенки.
Тогда, для описания скорости теплообмена вместо уравнений теплопередачи, можно использовать уравнения теплоотдачи:


где q1 - плотность теплового потока от первого теплоносителя к стенке; q2 - плотность теплового потока от стенки ко второму теплоносителю, α1, α2 - коэффициенты теплоотдачи, соответственно, первого (более нагретого) и второго (менее нагретого) теплоносителя.

Математическая модель теплообменного аппарата

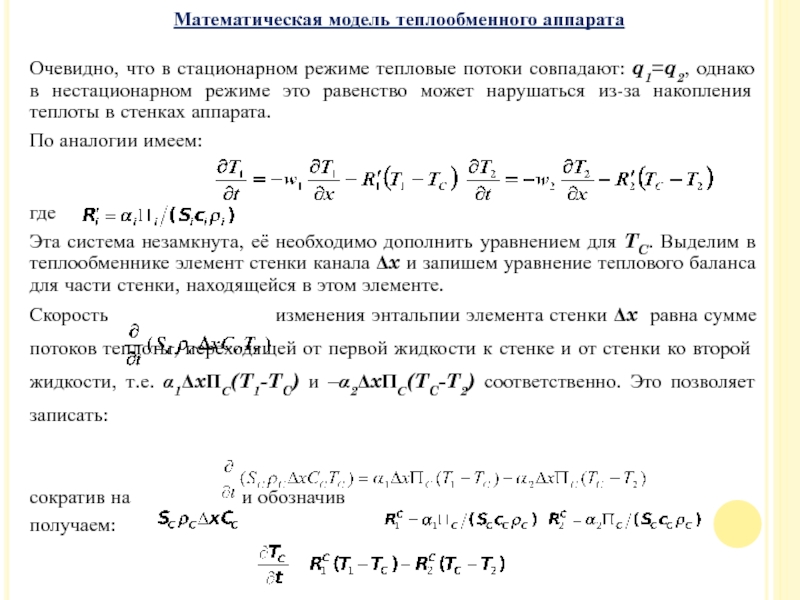

в нестационарном режиме это равенство может нарушаться из-за накопления теплоты

в стенках аппарата.
По аналогии имеем:

где
Эта система незамкнута, её необходимо дополнить уравнением для TC. Выделим в теплообменнике элемент стенки канала Δx и запишем уравнение теплового баланса для части стенки, находящейся в этом элементе.
Скорость изменения энтальпии элемента стенки Δx равна сумме потоков теплоты, переходящей от первой жидкости к стенке и от стенки ко второй жидкости, т.е. α1ΔxПС(T1-TC) и –α2ΔxПС(TC-T2) соответственно. Это позволяет записать:

сократив на и обозначив
получаем:

Математическая модель теплообменного аппарата

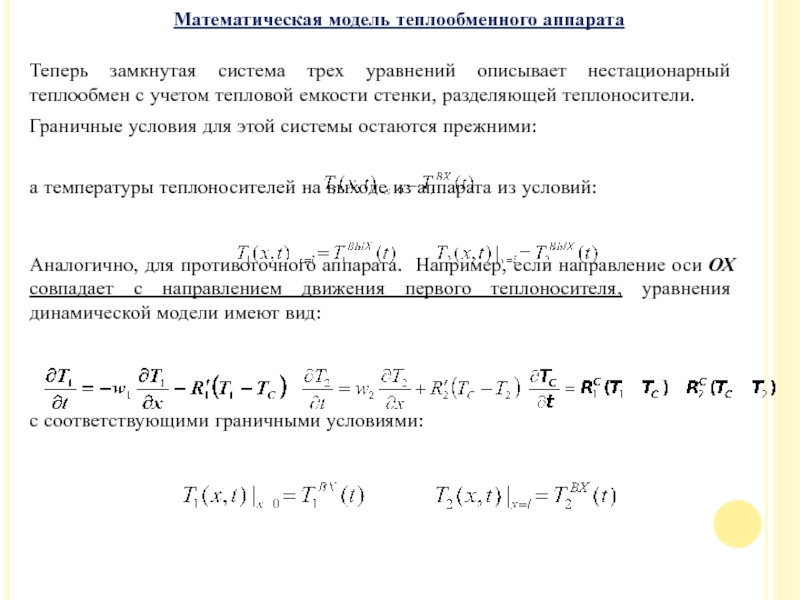

тепловой емкости стенки, разделяющей теплоносители.
Граничные условия для этой системы

остаются прежними:

а температуры теплоносителей на выходе из аппарата из условий:

Аналогично, для противоточного аппарата. Например, если направление оси ОХ совпадает с направлением движения первого теплоносителя, уравнения динамической модели имеют вид:


с соответствующими граничными условиями:

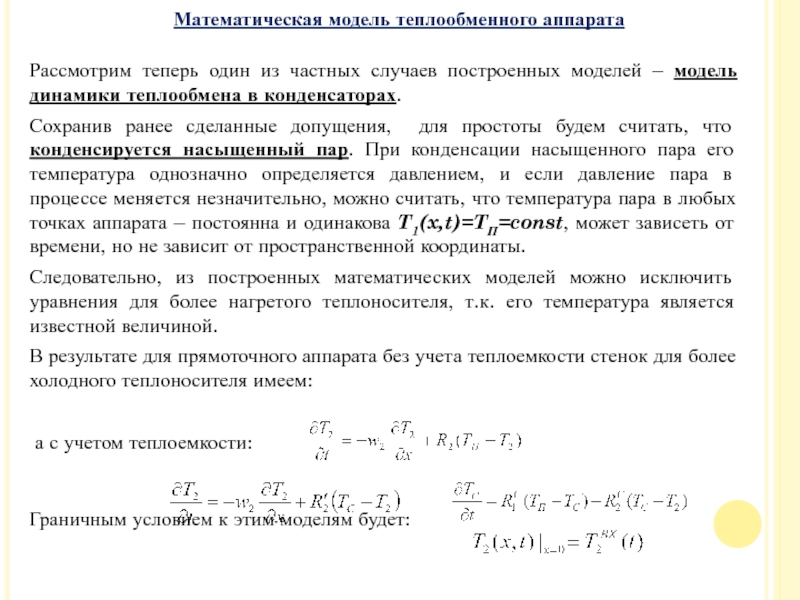

Математическая модель теплообменного аппарата

динамики теплообмена в конденсаторах.
Сохранив ранее сделанные допущения, для простоты

будем считать, что конденсируется насыщенный пар. При конденсации насыщенного пара его температура однозначно определяется давлением, и если давление пара в процессе меняется незначительно, можно считать, что температура пара в любых точках аппарата – постоянна и одинакова T1(x,t)=TП=const, может зависеть от времени, но не зависит от пространственной координаты.
Следовательно, из построенных математических моделей можно исключить уравнения для более нагретого теплоносителя, т.к. его температура является известной величиной.
В результате для прямоточного аппарата без учета теплоемкости стенок для более холодного теплоносителя имеем:

а с учетом теплоемкости:

Граничным условием к этим моделям будет:

Математическая модель теплообменного аппарата

функцию u(x,t), определенную в области от –∞< x< ∞, t

≥0, удовлетворяющую уравнению теплопроводности:
–∞< x< ∞, t >0 (1)
и начальному условию: u(x,0)=φ(х), –∞< x< ∞
Если φ(х) – непрерывная функция, то выполнение начального условия будем понимать в том смысле, что u(x,t) непрерывно при t =0, т.е.
(2)
Известно, что решение уравнения теплопроводности однозначно определяется своими начальными условиями, если оно ограничено.
Формальная схема решения поставленной задачи, основана на разделении переменных.
Будем искать ограниченное нетривиальное решение уравнения теплопроводности, представимое в виде произведения:
(3)

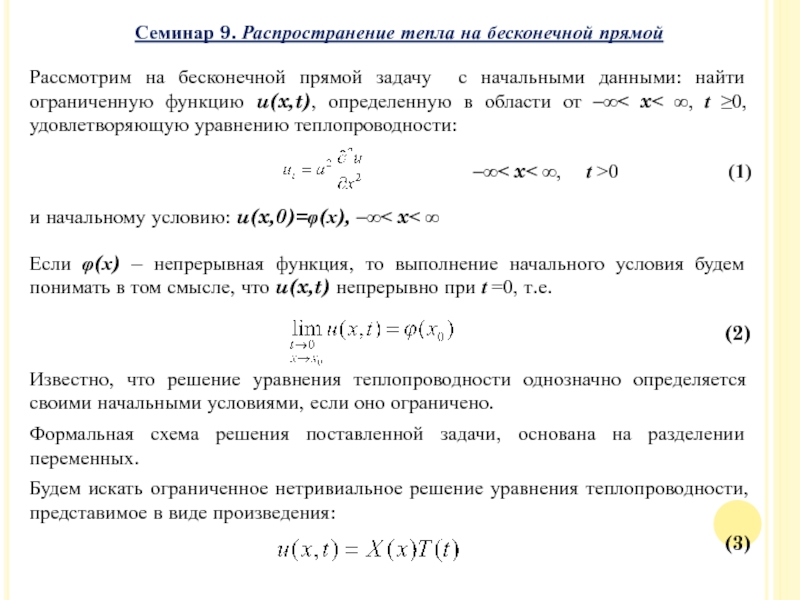

Семинар 9. Распространение тепла на бесконечной прямой

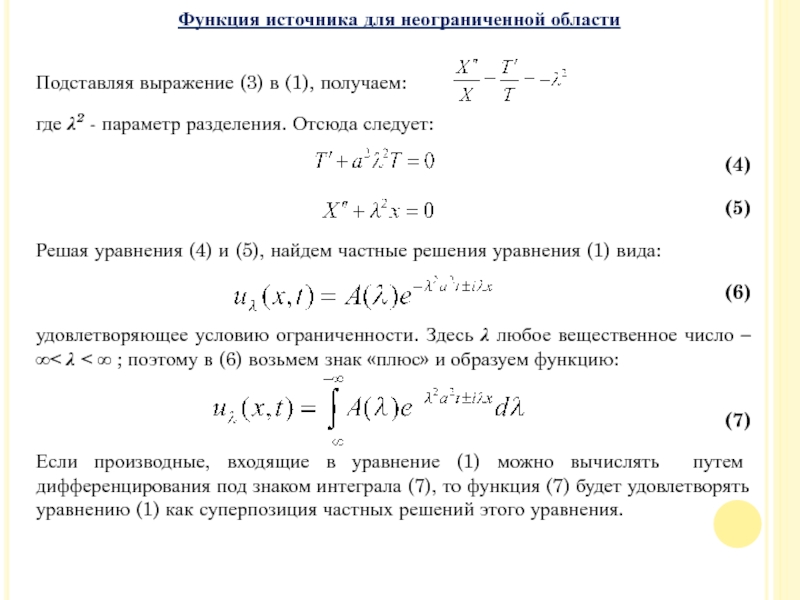

Отсюда следует:
(4)
(5)
Решая уравнения (4) и (5), найдем частные решения уравнения

(1) вида:
(6)
удовлетворяющее условию ограниченности. Здесь λ любое вещественное число –∞< λ < ∞ ; поэтому в (6) возьмем знак «плюс» и образуем функцию:

(7)
Если производные, входящие в уравнение (1) можно вычислять путем дифференцирования под знаком интеграла (7), то функция (7) будет удовлетворять уравнению (1) как суперпозиция частных решений этого уравнения.

Функция источника для неограниченной области

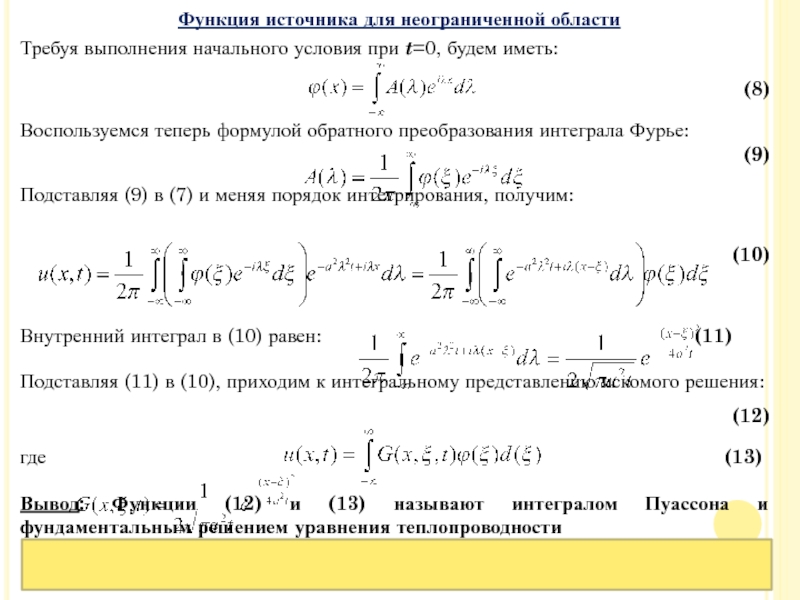

обратного преобразования интеграла Фурье:
(9)
Подставляя (9) в (7) и меняя порядок

интегрирования, получим:

(10)

Внутренний интеграл в (10) равен: (11)
Подставляя (11) в (10), приходим к интегральному представлению искомого решения:
(12)
где (13)
Вывод: Функции (12) и (13) называют интегралом Пуассона и фундаментальным решением уравнения теплопроводности

Функция источника для неограниченной области

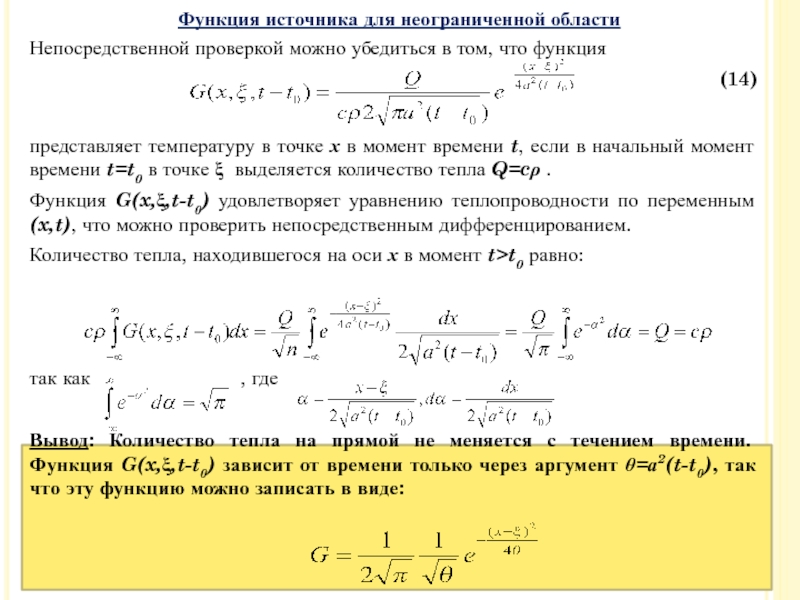

точке х в момент времени t, если в начальный момент

времени t=t0 в точке ξ выделяется количество тепла Q=cρ .
Функция G(x,ξ,t-t0) удовлетворяет уравнению теплопроводности по переменным (x,t), что можно проверить непосредственным дифференцированием.
Количество тепла, находившегося на оси х в момент t>t0 равно:



так как , где

Вывод: Количество тепла на прямой не меняется с течением времени. Функция G(x,ξ,t-t0) зависит от времени только через аргумент θ=а2(t-t0), так что эту функцию можно записать в виде:

Функция источника для неограниченной области

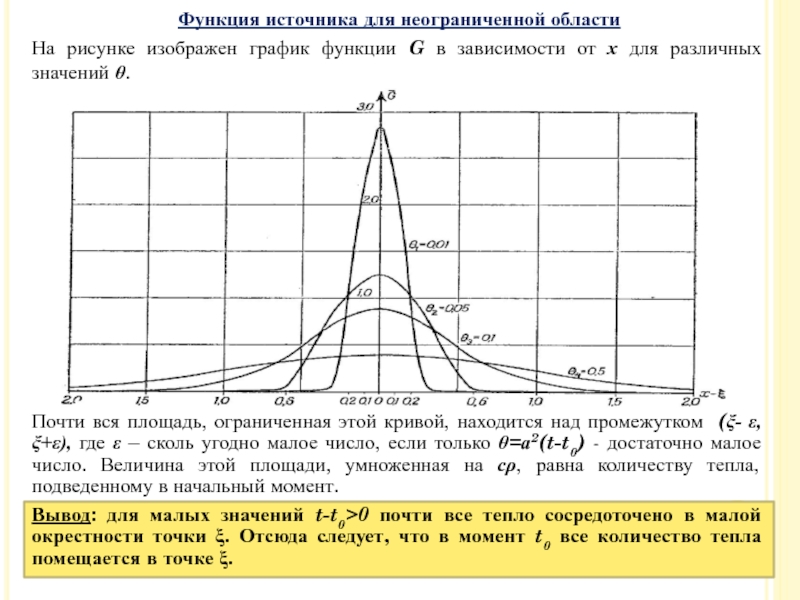

для различных значений θ.
Функция источника для неограниченной области
Почти вся

площадь, ограниченная этой кривой, находится над промежутком (ξ- ε, ξ+ε), где ε – сколь угодно малое число, если только θ=а2(t-t0) - достаточно малое число. Величина этой площади, умноженная на сρ, равна количеству тепла, подведенному в начальный момент.
Вывод: для малых значений t-t0>0 почти все тепло сосредоточено в малой окрестности точки ξ. Отсюда следует, что в момент t0 все количество тепла помещается в точке ξ.

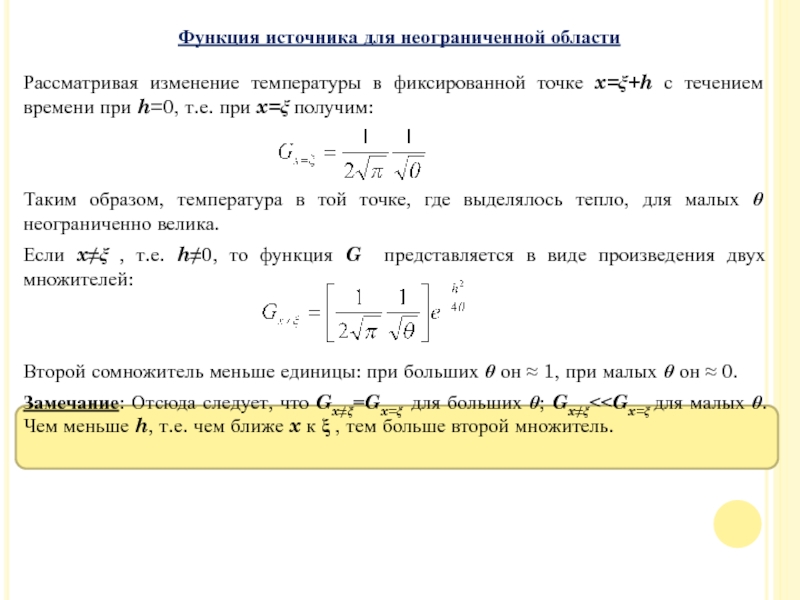

при h=0, т.е. при x=ξ получим:


Таким образом, температура в той

точке, где выделялось тепло, для малых θ неограниченно велика.
Если x≠ξ , т.е. h≠0, то функция G представляется в виде произведения двух множителей:


Второй сомножитель меньше единицы: при больших θ он ≈ 1, при малых θ он ≈ 0.
Замечание: Отсюда следует, что Gx≠ξ=Gx=ξ для больших θ; Gx≠ξ<

Функция источника для неограниченной области

трудно видеть, что
Функция источника для неограниченной области
Раскрывая неопределенность находим:

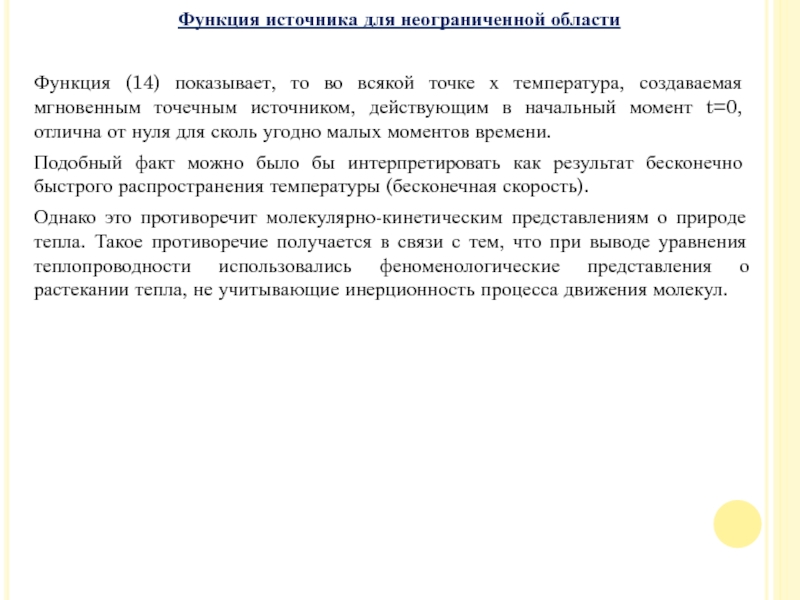

мгновенным точечным источником, действующим в начальный момент t=0, отлична от

нуля для сколь угодно малых моментов времени.
Подобный факт можно было бы интерпретировать как результат бесконечно быстрого распространения температуры (бесконечная скорость).
Однако это противоречит молекулярно-кинетическим представлениям о природе тепла. Такое противоречие получается в связи с тем, что при выводе уравнения теплопроводности использовались феноменологические представления о растекании тепла, не учитывающие инерционность процесса движения молекул.

Функция источника для неограниченной области

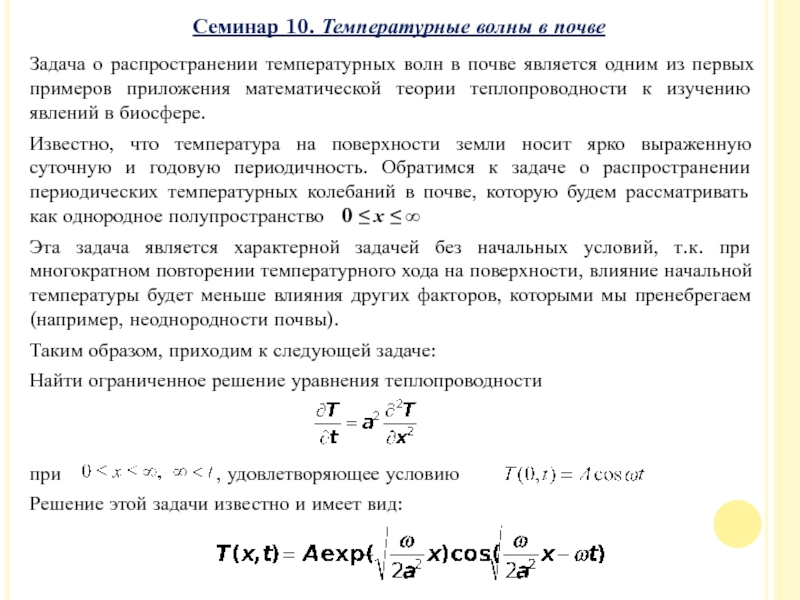

первых примеров приложения математической теории теплопроводности к изучению явлений в

биосфере.
Известно, что температура на поверхности земли носит ярко выраженную суточную и годовую периодичность. Обратимся к задаче о распространении периодических температурных колебаний в почве, которую будем рассматривать как однородное полупространство 0 ≤ х ≤ ∞
Эта задача является характерной задачей без начальных условий, т.к. при многократном повторении температурного хода на поверхности, влияние начальной температуры будет меньше влияния других факторов, которыми мы пренебрегаем (например, неоднородности почвы).
Таким образом, приходим к следующей задаче:
Найти ограниченное решение уравнения теплопроводности


при , удовлетворяющее условию
Решение этой задачи известно и имеет вид:

Семинар 10. Температурные волны в почве

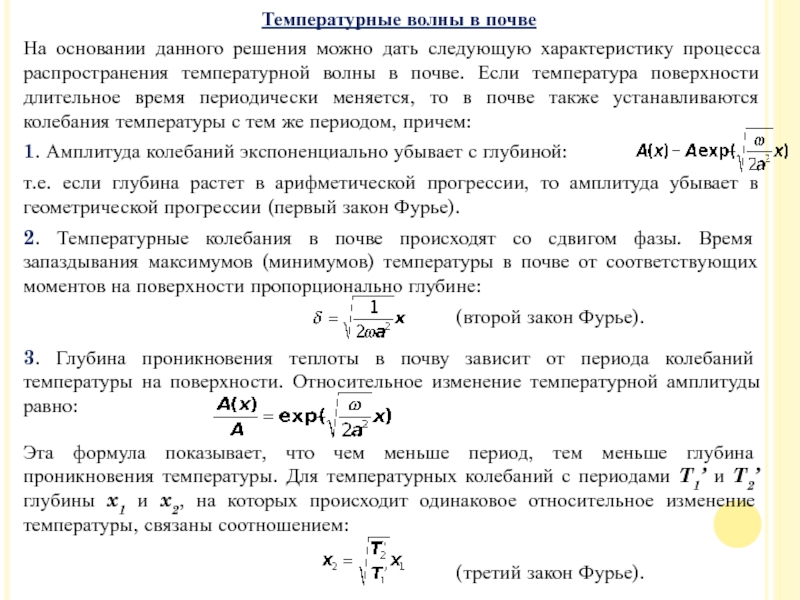

температурной волны в почве. Если температура поверхности длительное время периодически

меняется, то в почве также устанавливаются колебания температуры с тем же периодом, причем:
1. Амплитуда колебаний экспоненциально убывает с глубиной:
т.е. если глубина растет в арифметической прогрессии, то амплитуда убывает в геометрической прогрессии (первый закон Фурье).
2. Температурные колебания в почве происходят со сдвигом фазы. Время запаздывания максимумов (минимумов) температуры в почве от соответствующих моментов на поверхности пропорционально глубине:
(второй закон Фурье).
3. Глубина проникновения теплоты в почву зависит от периода колебаний температуры на поверхности. Относительное изменение температурной амплитуды равно:
Эта формула показывает, что чем меньше период, тем меньше глубина проникновения температуры. Для температурных колебаний с периодами T1’ и T2’ глубины x1 и x2, на которых происходит одинаковое относительное изменение температуры, связаны соотношением:

(третий закон Фурье).

Температурные волны в почве

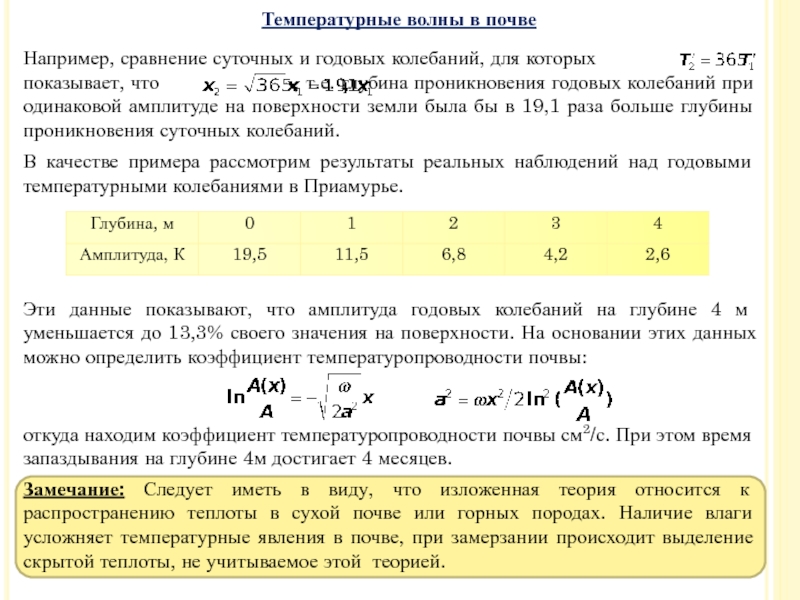

, т.е. глубина проникновения годовых колебаний при одинаковой амплитуде на поверхности земли была бы в 19,1 раза больше глубины проникновения суточных колебаний.
В качестве примера рассмотрим результаты реальных наблюдений над годовыми температурными колебаниями в Приамурье.



Эти данные показывают, что амплитуда годовых колебаний на глубине 4 м уменьшается до 13,3% своего значения на поверхности. На основании этих данных можно определить коэффициент температуропроводности почвы:

откуда находим коэффициент температуропроводности почвы см2/с. При этом время запаздывания на глубине 4м достигает 4 месяцев.
Замечание: Следует иметь в виду, что изложенная теория относится к распространению теплоты в сухой почве или горных породах. Наличие влаги усложняет температурные явления в почве, при замерзании происходит выделение скрытой теплоты, не учитываемое этой теорией.

Температурные волны в почве

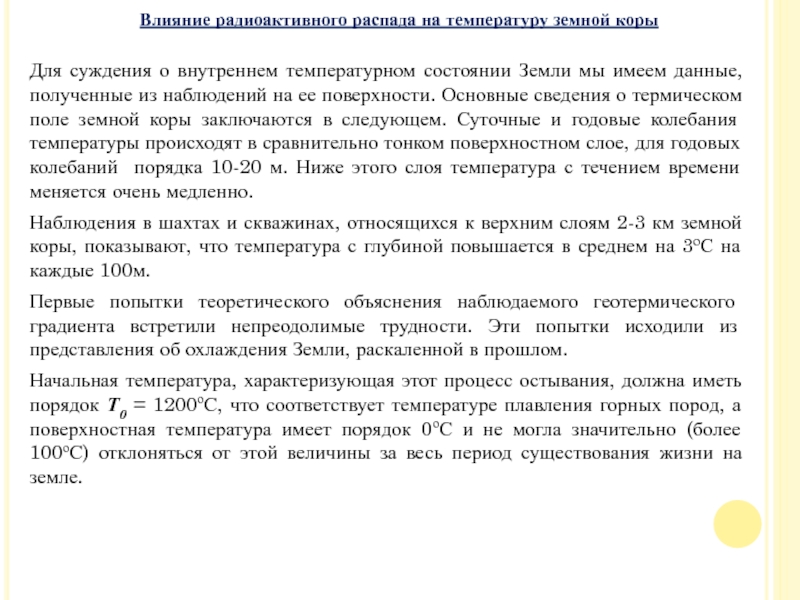

полученные из наблюдений на ее поверхности. Основные сведения о термическом

поле земной коры заключаются в следующем. Суточные и годовые колебания температуры происходят в сравнительно тонком поверхностном слое, для годовых колебаний порядка 10-20 м. Ниже этого слоя температура с течением времени меняется очень медленно.
Наблюдения в шахтах и скважинах, относящихся к верхним слоям 2-3 км земной коры, показывают, что температура с глубиной повышается в среднем на 3оС на каждые 100м.
Первые попытки теоретического объяснения наблюдаемого геотермического градиента встретили непреодолимые трудности. Эти попытки исходили из представления об охлаждения Земли, раскаленной в прошлом.
Начальная температура, характеризующая этот процесс остывания, должна иметь порядок Т0 = 1200оС, что соответствует температуре плавления горных пород, а поверхностная температура имеет порядок 0оС и не могла значительно (более 100оС) отклоняться от этой величины за весь период существования жизни на земле.

Влияние радиоактивного распада на температуру земной коры

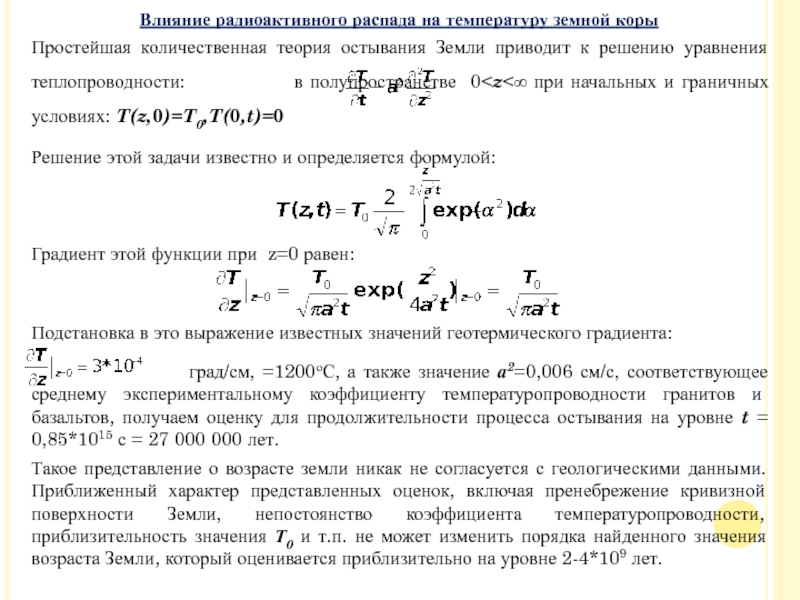

в полупространстве 0

при начальных и граничных условиях: T(z,0)=T0,T(0,t)=0
Решение этой задачи известно и определяется формулой:


Градиент этой функции при z=0 равен:

Подстановка в это выражение известных значений геотермического градиента:
град/см, =1200оС, а также значение а2=0,006 см/с, соответствующее среднему экспериментальному коэффициенту температуропроводности гранитов и базальтов, получаем оценку для продолжительности процесса остывания на уровне t = 0,85*1015 с = 27 000 000 лет.
Такое представление о возрасте земли никак не согласуется с геологическими данными. Приближенный характер представленных оценок, включая пренебрежение кривизной поверхности Земли, непостоянство коэффициента температуропроводности, приблизительность значения Т0 и т.п. не может изменить порядка найденного значения возраста Земли, который оценивается приблизительно на уровне 2-4*109 лет.

Влияние радиоактивного распада на температуру земной коры

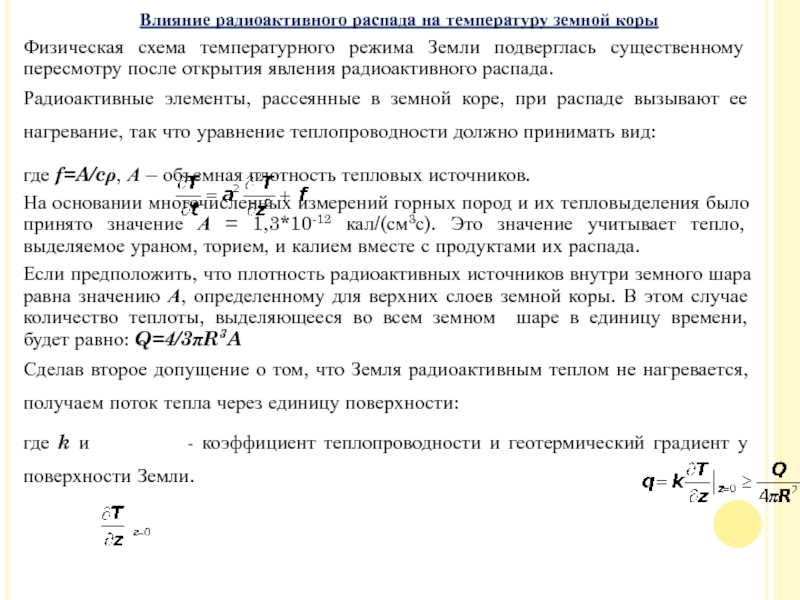

явления радиоактивного распада.
Радиоактивные элементы, рассеянные в земной коре, при

распаде вызывают ее нагревание, так что уравнение теплопроводности должно принимать вид:
где f=A/cρ, А – объемная плотность тепловых источников.
На основании многочисленных измерений горных пород и их тепловыделения было принято значение А = 1,3*10-12 кал/(см3с). Это значение учитывает тепло, выделяемое ураном, торием, и калием вместе с продуктами их распада.
Если предположить, что плотность радиоактивных источников внутри земного шара равна значению А, определенному для верхних слоев земной коры. В этом случае количество теплоты, выделяющееся во всем земном шаре в единицу времени, будет равно: Q=4/3πR3A
Сделав второе допущение о том, что Земля радиоактивным теплом не нагревается, получаем поток тепла через единицу поверхности:
где k и - коэффициент теплопроводности и геотермический градиент у поверхности Земли.

Влияние радиоактивного распада на температуру земной коры
