При газовой сварке и резке металлов рабочее давление газов должно быть меньше, чем давление в баллоне или газопроводе. Для понижения давления газа применяют редукторы.Редуктором называется прибор, служащий для понижения давления

Слайды и текст этой презентации

Слайд 1Сварочные редукторы

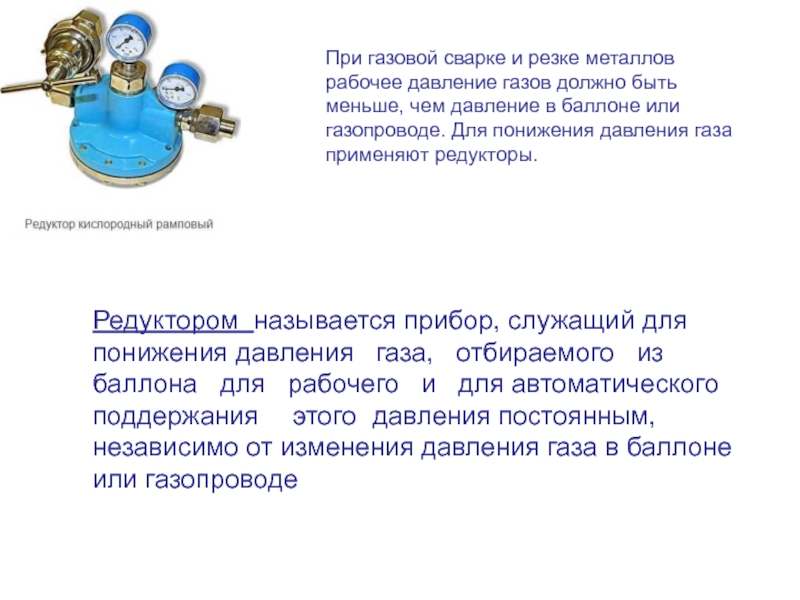

Слайд 2При газовой сварке и резке металлов рабочее давление газов должно

быть меньше, чем давление в баллоне или газопроводе. Для понижения

давления газа применяют редукторы.

Редуктором называется прибор, служащий для понижения давления газа, отбираемого из баллона для рабочего и для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне или газопроводе

При газовой сварке и резке металлов рабочее давление газов должно быть меньше, чем давление в баллоне или

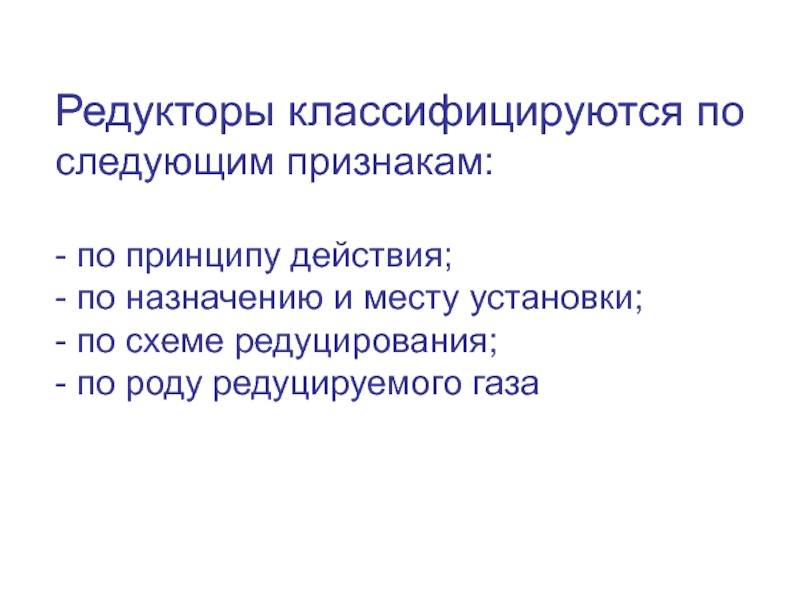

Слайд 3Редукторы классифицируются по следующим признакам:

- по принципу действия;
- по назначению

и месту установки;
- по схеме редуцирования;
- по роду редуцируемого газа

Редукторы классифицируются по следующим признакам:- по принципу действия;- по назначению и месту установки;- по схеме редуцирования;- по

Слайд 4Редукторы отличаются друг от друга цветом окраски корпуса и присоединительными устройствами

для крепления их к баллону. Редукторы, за исключением ацетиленовых, присоединяются накидными

гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепят к баллонам хомутом с упорным винтом. В целом газовые редукторы делятся на редукторы для горючих и негорючих газов

Редукторы отличаются друг от друга цветом окраски корпуса и присоединительными устройствами для крепления их к баллону. Редукторы, за исключением

Слайд 5Редукторы для горючих газов (метан, водород) имеют левую резьбу, чтобы

предотвратить случайное подсоединение редуктора, работавшего с горючими газами, к кислородному баллону. Баллоны с инертными газами

(гелий, азот, аргон) имеют правую резьбу, как и баллоны с кислородом. Таким образом, для инертных газов могут использоваться кислородные редукторы

Редукторы для горючих газов (метан, водород) имеют левую резьбу, чтобы предотвратить случайное подсоединение редуктора, работавшего с горючими газами, к кислородному баллону. Баллоны

Слайд 6Кислородные и ацетиленовые редукторы имеют два манометра: высокого давления, по которому сварщик следит за

давлением в баллоне, и манометр рабочей камеры, показывающий давление поступающего

в горелку газа. Пропановый редуктор имеет только один манометр, показывающий давление газа в рабочей камере, задаваемое регулирующим винтом. Манометр высокого давления в этих редукторах не устанавливают, так как до момента полного расхода газа из баллона давление остается постоянным.

Кислородные и ацетиленовые редукторы имеют два манометра: высокого давления, по которому сварщик следит за давлением в баллоне, и манометр рабочей камеры,

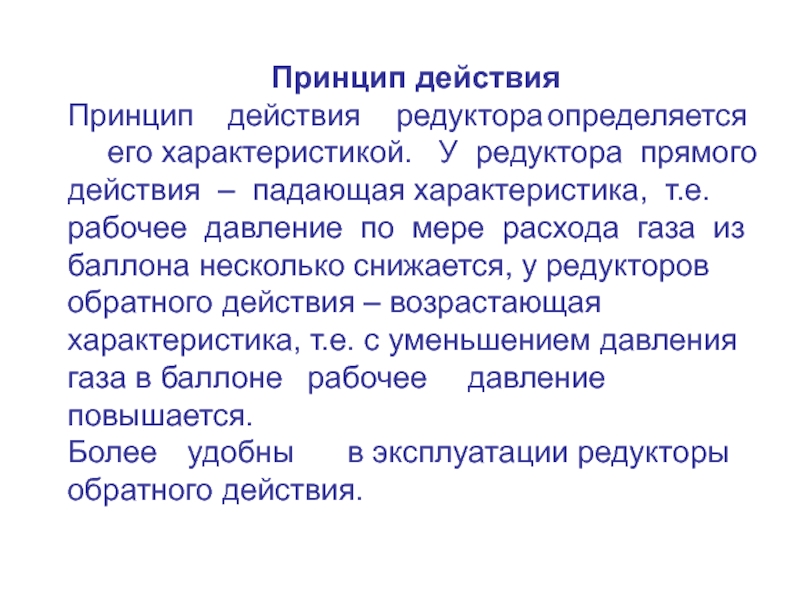

Слайд 7Принцип действия
Принцип действия редуктора определяется его характеристикой. У редуктора прямого действия –

падающая характеристика, т.е. рабочее давление по мере расхода газа из

баллона несколько снижается, у редукторов обратного действия – возрастающая характеристика, т.е. с уменьшением давления газа в баллоне рабочее давление повышается.
Более удобны в эксплуатации редукторы обратного действия.

Принцип действияПринцип действия редуктора определяется его характеристикой. У редуктора прямого действия – падающая характеристика, т.е. рабочее давление по мере

Слайд 8Назначение и место установки
По назначению и месту установки редукторы подразделяют

на баллонные (Б), рамповые (Р), сетевые (С), универсальные высокого давления

(У)

Назначение и место установкиПо назначению и месту установки редукторы подразделяют на баллонные (Б), рамповые (Р), сетевые (С),

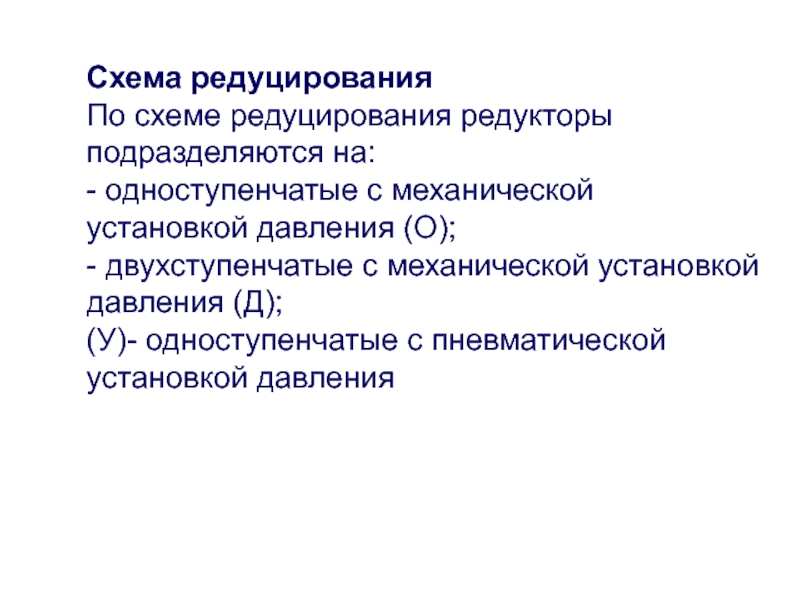

Слайд 9Схема редуцирования
По схеме редуцирования редукторы подразделяются на:
- одноступенчатые с механической

установкой давления (О);
- двухступенчатые с механической установкой давления (Д);
(У)- одноступенчатые

с пневматической установкой давления

Схема редуцированияПо схеме редуцирования редукторы подразделяются на:- одноступенчатые с механической установкой давления (О);- двухступенчатые с механической установкой

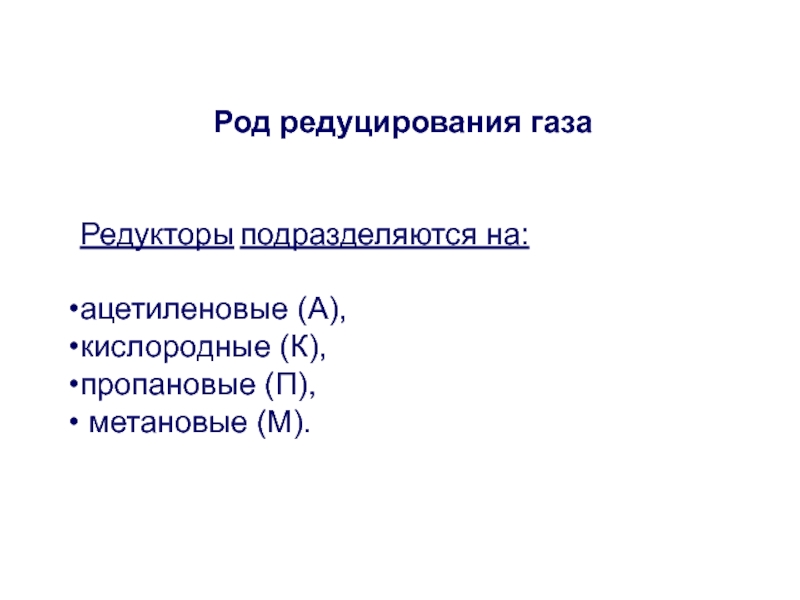

Слайд 10Род редуцирования газа

Редукторы подразделяются на:

ацетиленовые (А),
кислородные (К),
пропановые (П),
метановые

(М).

Род редуцирования газаРедукторы подразделяются на: ацетиленовые (А),кислородные (К), пропановые (П), метановые (М).

Слайд 11Схема устройства и работы редуктора

По принципу действия редукторы могут быть

прямого и обратного действия.

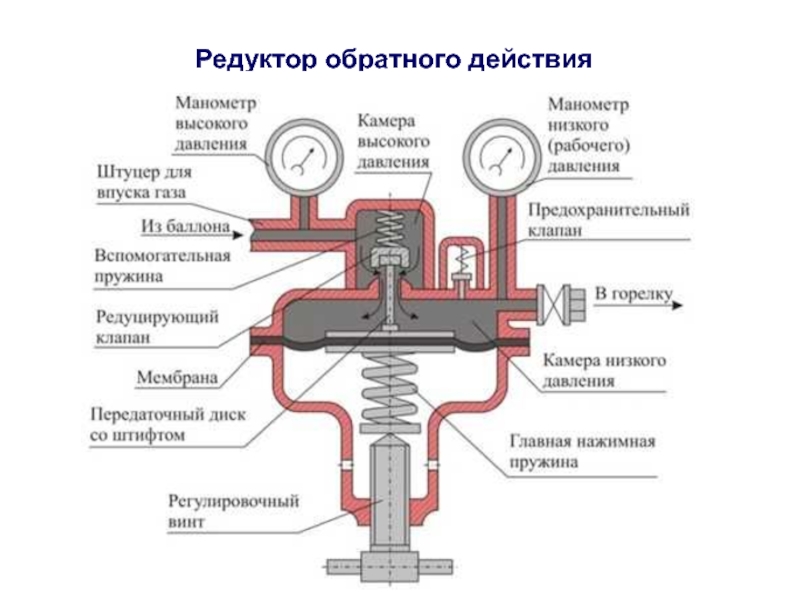

Слайд 12Редуктор обратного действия

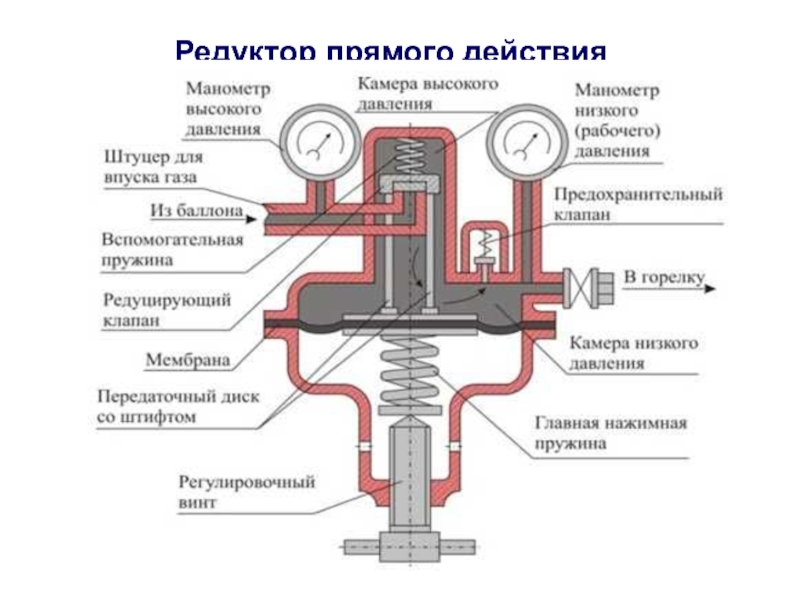

Слайд 13Редуктор прямого действия

Слайд 14Неполадки редуктора
Одно из серьезных неисправностей редуктора – это самотек

Слайд 15Манометры
Для измерения давления газа применяются приборы, называемые манометрами.

Основной частью манометра является изогнутая запаянная трубка, в которую

пускается газ.
Шкала на манометре

МанометрыДля измерения давления газа применяются приборы, называемые манометрами.Основной частью манометра является изогнутая запаянная трубка, в которую пускается газ. Шкала на

Слайд 16Эксплуатация редукторов
1. Продуть штуцер запорного вентиля кратковременным поворотом маховика

на пол-оборота.
2. Присоединить рукой накидную гайку редуктора.
3. Затянуть

накидную гайку редуктора ключом.
4. Вывернуть регулировочный винт до полного освобождения нажимной пружины.
5. Присоединить и надежно закрепить шланг.
6. Медленно повернув маховик на 0,5 – 1 оборот, открыть подачу газа из баллона.
7. Вращением регулировочного винта установить рабочее давление.

Эксплуатация редукторов 1. Продуть штуцер запорного вентиля кратковременным поворотом маховика на пол-оборота.2. Присоединить рукой

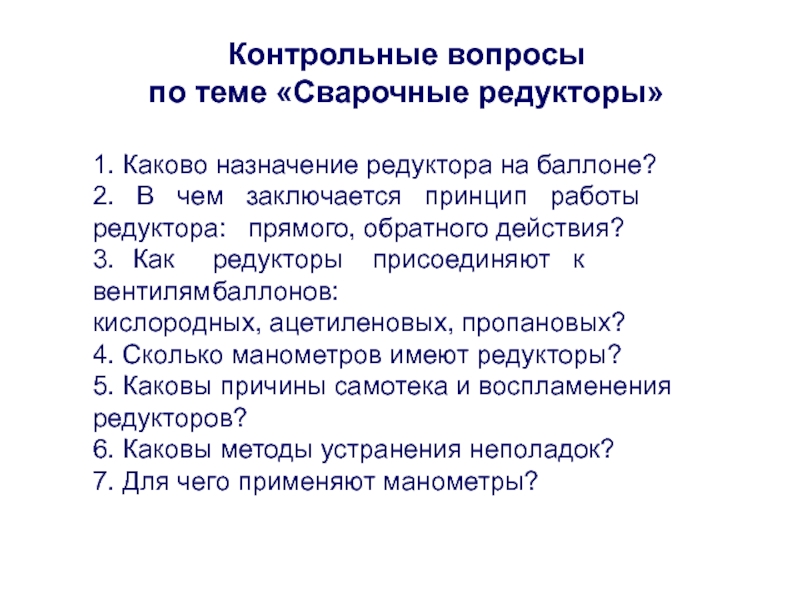

Слайд 17Контрольные вопросы
по теме «Сварочные редукторы»

1. Каково назначение редуктора на баллоне?
2.

В чем заключается принцип работы

редуктора: прямого, обратного действия?
3. Как редукторы присоединяют к вентилям баллонов:
кислородных, ацетиленовых, пропановых?
4. Сколько манометров имеют редукторы?
5. Каковы причины самотека и воспламенения редукторов?
6. Каковы методы устранения неполадок?
7. Для чего применяют манометры?

Контрольные вопросыпо теме «Сварочные редукторы»1. Каково назначение редуктора на баллоне?2. В чем заключается
