Мириленко Андрей Петрович, к.т.н. кафедра Электротехники Электротехника и

агропромышленного комплекса

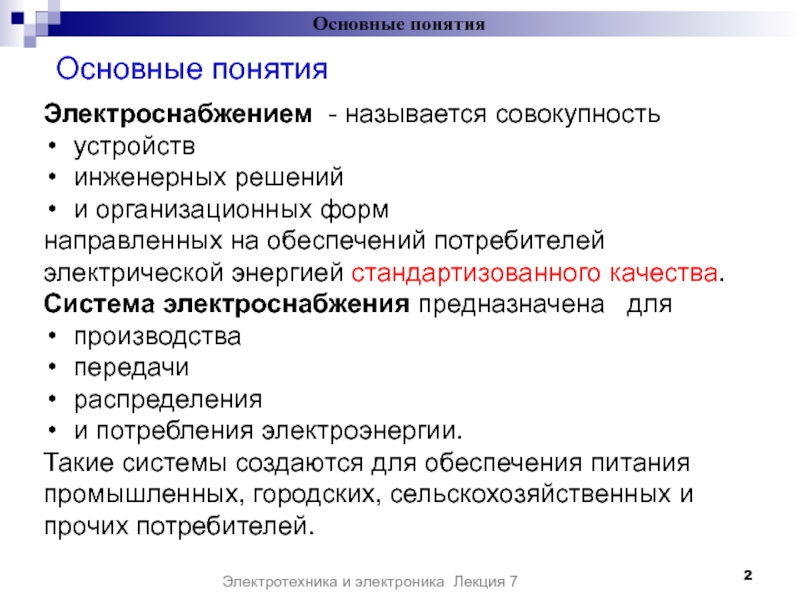

совокупность
устройств
инженерных решений
и организационных форм
направленных на обеспечений потребителей электрической энергией

стандартизованного качества. Система электроснабжения предназначена для
производства
передачи
рас­пределения
и потребления электроэнергии.
Такие системы создаются для обеспечения питания промышленных, городских, сельскохозяйственных и прочих потребителей.

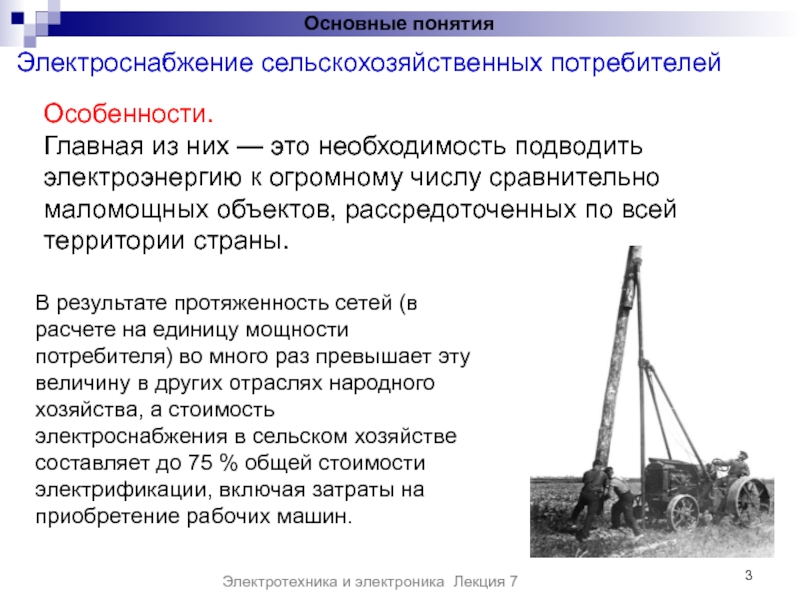

них — это необходимость подводить электроэнергию к огромному числу сравнительно

маломощных объектов, рассре­доточенных по всей территории страны.

В результате протяжен­ность сетей (в расчете на единицу мощности потребителя) во много раз превышает эту величину в других отраслях народного хозяй­ства, а стоимость электроснабжения в сельском хозяйстве состав­ляет до 75 % общей стоимости электрификации, включая затраты на приобретение рабочих машин.

параметры электроснабжения

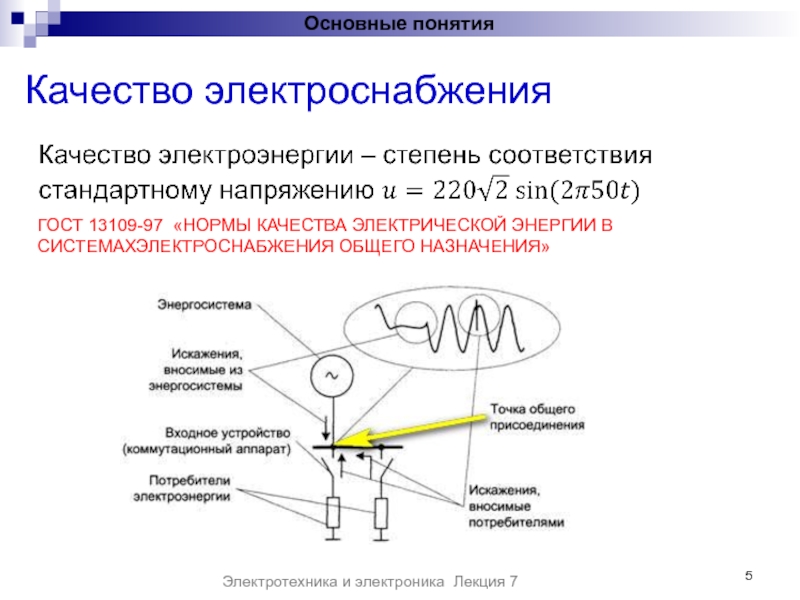

«НОРМЫ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В СИСТЕМАХЭЛЕКТРОСНАБЖЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ»

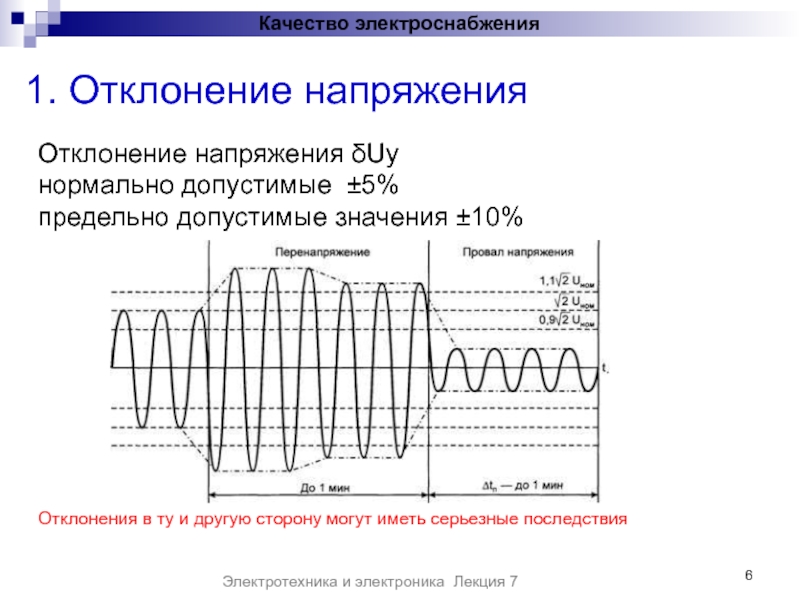

напряжения δUy
нормально допустимые ±5%
предельно допустимые значения ±10%
Отклонения в

ту и другую сторону могут иметь серьезные последствия

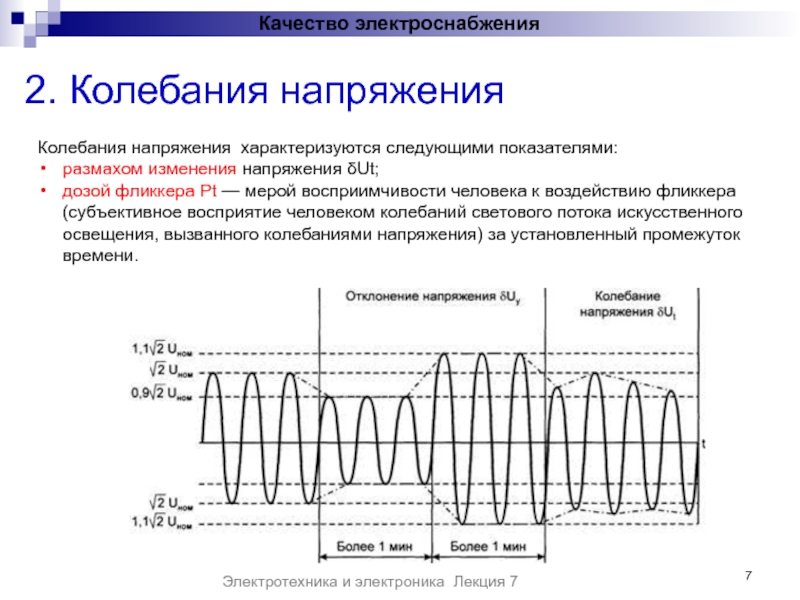

следующими показателями:
размахом изменения напряжения δUt;
дозой фликкера Pt — мерой восприимчивости

человека к воздействию фликкера (субъективное восприятие человеком колебаний светового потока искусственного освещения, вызванного колебаниями напряжения) за установленный промежуток времени.

Качество электроснабжения

характеризуется следующими показателями: коэффициентом искажения синусоидальности кривой напряжения КU;
коэффициентом n-й

гармонической составляющей напряжения КU(n)
Нормально допустимые и предельно допустимые значения коэффициента искажения синусоидальности кривой напряжения должны быть не более 8% в точка общего присоединения к электрическим сетям номинальным напряжением 0,38 кВ и для сетей 6—20 кВ — не более 5%.
Несимметрия трехфазной системы напряжений характеризуется появлением в ней составляющих нулевой и обратной последова­тельностей.

Качество электроснабжения

предельно допустимое значения отклонения частоты равны ± 0,2 и ±

0,4 Гц соответственно.

Качество электроснабжения

ростом электрифика­ции сельскохозяйственного производства, особенно с созданием в сельском хозяйстве

животноводческих комплексов промышлен­ного типа, птицефабрик, тепличных комбинатов и др., всякое отключение — плановое (для ревизии ' и ремонта) и особенно неожиданное, аварийное — наносит огромный ущерб потребителю самой энергетической системе.

Примеры птицефабрики и молочного завода.

3 категории электроприемников

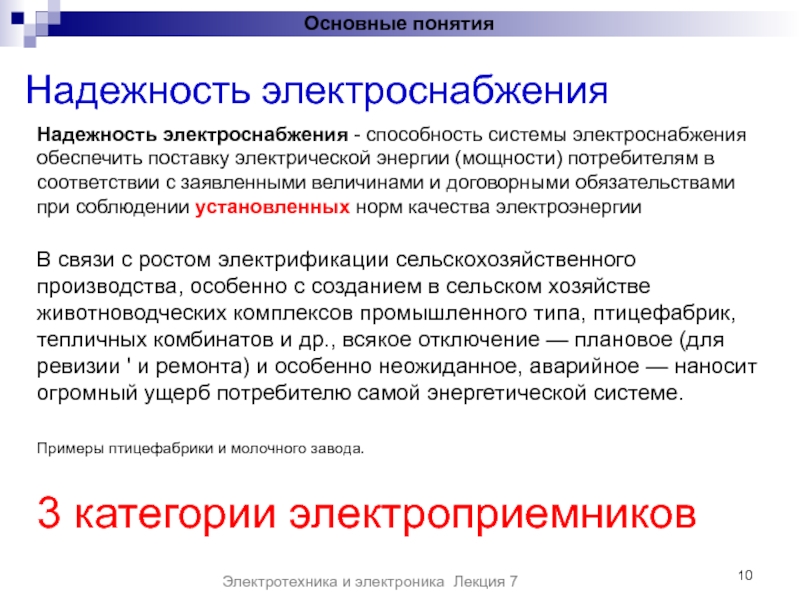

Надежность электроснабжения - способность системы электроснабжения обеспечить поставку электрической энергии (мощности) потребителям в соответствии с заявленными величинами и договорными обязательствами при соблюдении установленных норм качества электроэнергии

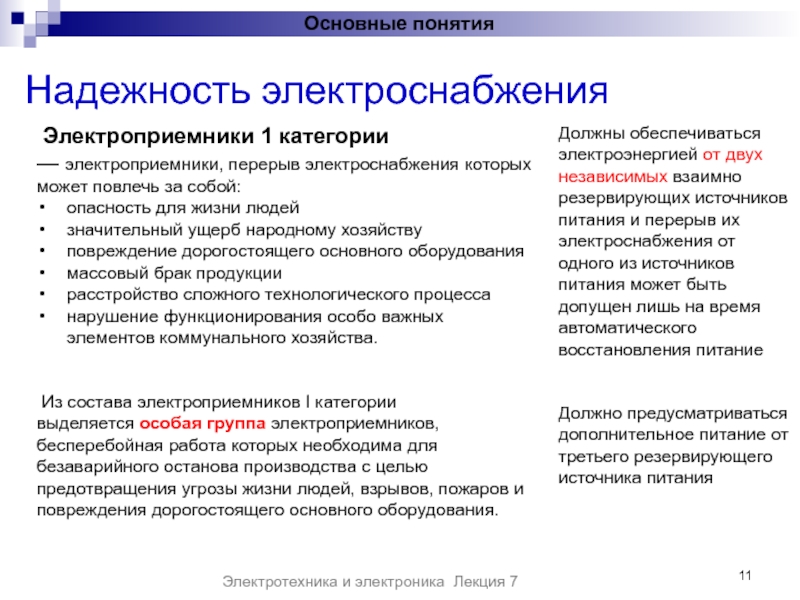

— электроприемники, перерыв электроснабжения которых может повлечь за собой:
опасность для жизни

людей
значительный ущерб народному хозяйству
повреждение дорогостоящего основного оборудования
массовый брак продукции
расстройство сложного технологического процесса
нарушение функционирования особо важных элементов коммунального хозяйства.

Из состава электроприемников I категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования.

Должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания и перерыв их электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питание

Должно предусматриваться дополнительное питание от третьего резервирующего источника питания

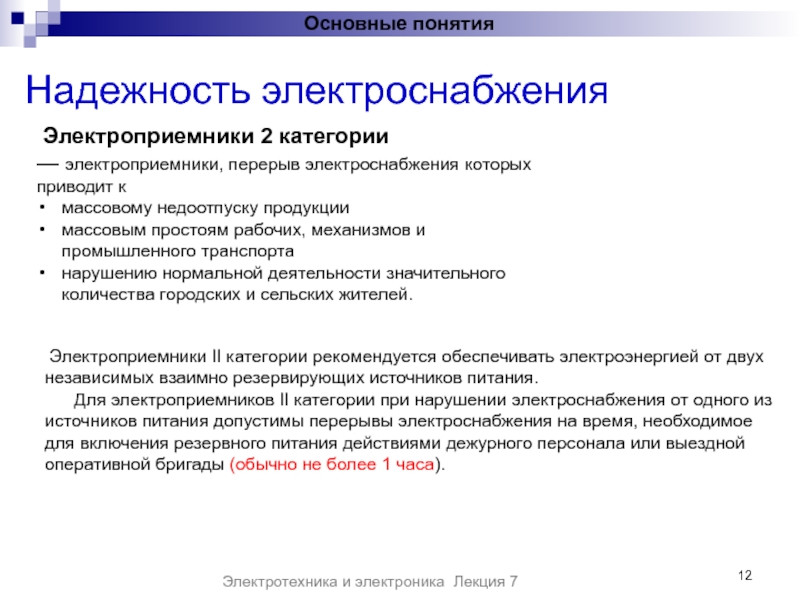

— электроприемники, перерыв электроснабжения которых приводит к
массовому недоотпуску продукции
массовым простоям

рабочих, механизмов и промышленного транспорта
нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники II категории рекомендуется обеспечивать электроэнергией от двух независимых взаимно резервирующих источников питания.
Для электроприемников II категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады (обычно не более 1 часа).

—

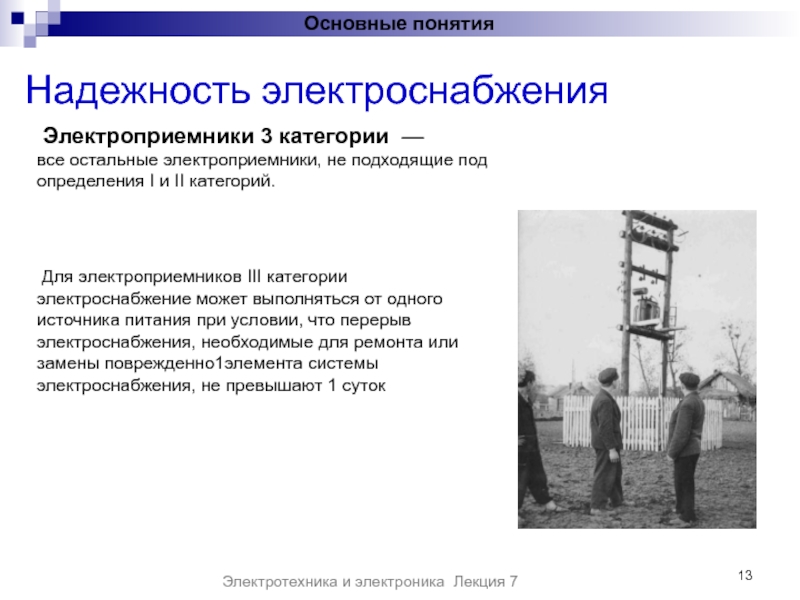

все остальные электроприемники, не подходящие под определения I и II

категорий.

Для электроприемников III категории электроснабжение может выполняться от одного источника питания при условии, что перерыв электроснабжения, необходимые для ремонта или замены поврежденно1элемента системы электроснабжения, не превышают 1 суток

—

Повышение требований к эксплуатационному персоналу, в том числе повышение требований к

трудовой и производственной дисциплине, а также повышение квалификации персонала.

II. Рациональная организация текущих и капитальных ремонтов и профилактических испытаний, в том числе совершенствова­ние планирования ремонтов и профилактических работ, механи­зация ремонтных работ, ремонт линий под напряжением.

—

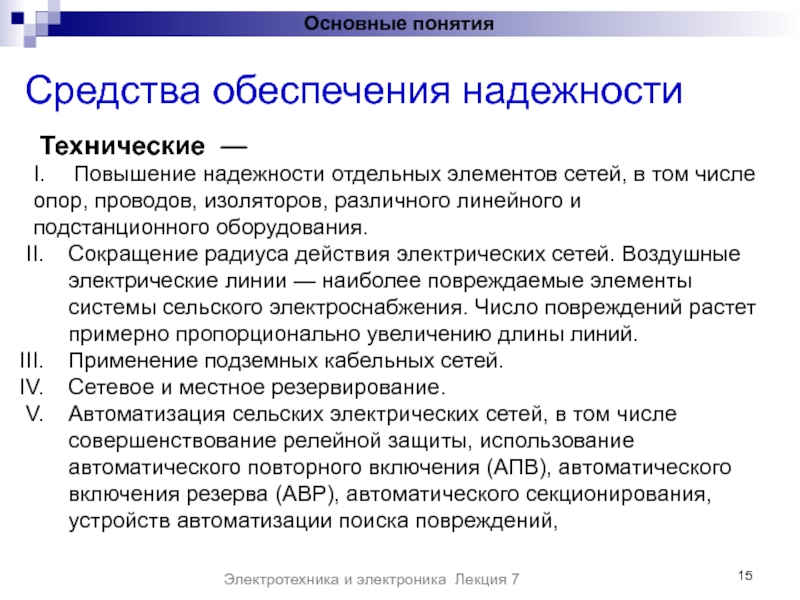

I. Повышение надежности отдельных элементов сетей, в том числе опор, проводов,

изоляторов, различного линейного и подстанционного оборудования.
Сокращение радиуса действия электрических сетей. Воздушные электрические линии — наиболее повреждаемые элементы системы сельского электроснабжения. Число повреждений растет примерно пропорционально увеличению длины линий.
Применение подземных кабельных сетей.
Сетевое и местное резервирование.
Автоматизация сельских электрических сетей, в том числе совершенствование релейной защиты, использование автоматиче­ского повторного включения (АПВ), автоматического включения резерва (АВР), автоматического секционирования, устройств ав­томатизации поиска повреждений,

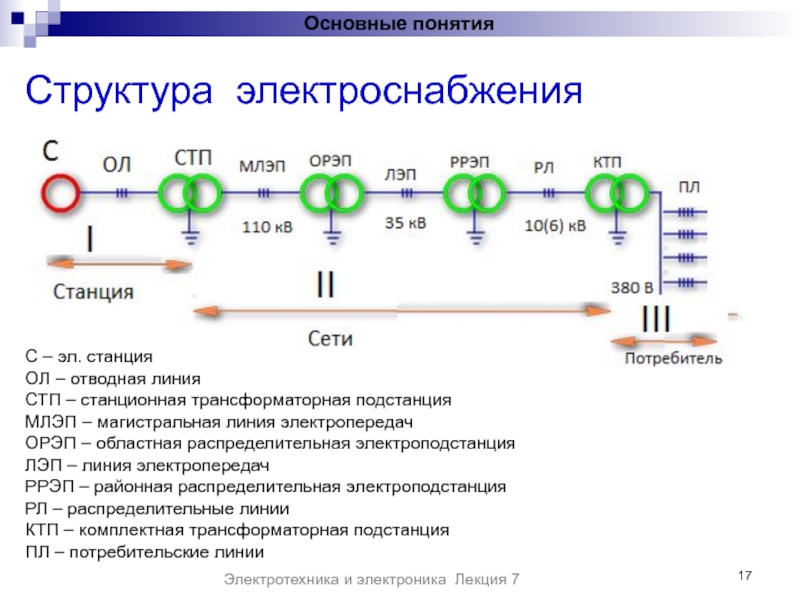

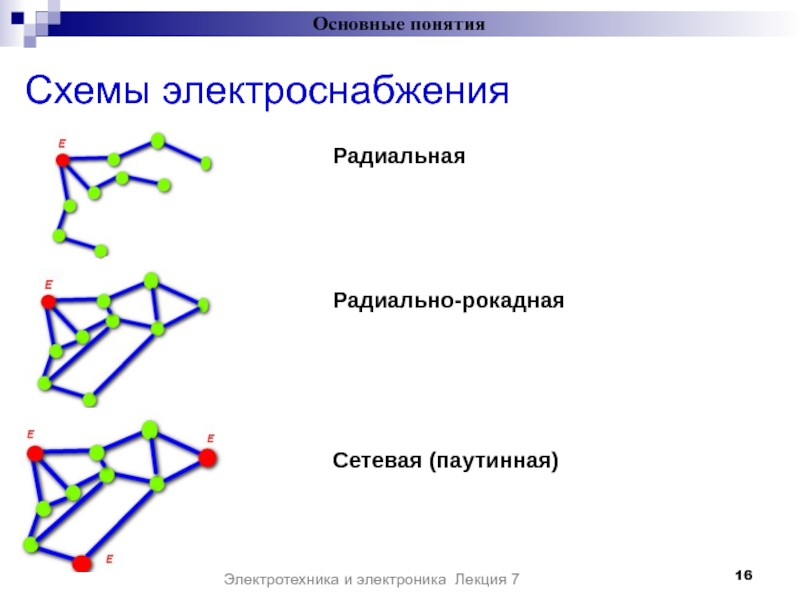

станция
ОЛ – отводная линия
СТП – станционная трансформаторная подстанция
МЛЭП – магистральная

линия электропередач
ОРЭП – областная распределительная электроподстанция
ЛЭП – линия электропередач
РРЭП – районная распределительная электроподстанция
РЛ – распределительные линии
КТП – комплектная трансформаторная подстанция
ПЛ – потребительские линии
