Слайд 1Техническое обслуживание и ремонт контактной сети и воздушных лини
Преподаватель Санкт

–Петербургского подразделения Октябрьского УЦПК
Кантерина Г.В.
10.02.2019г.


Контроль состояния контактной сети и воздушных

линий
Техническое обслуживание и ремонт контактной сети и воздушных линиПреподаватель Санкт –Петербургского подразделения Октябрьского УЦПККантерина Г.В.10.02.2019г.Контроль состояния контактной

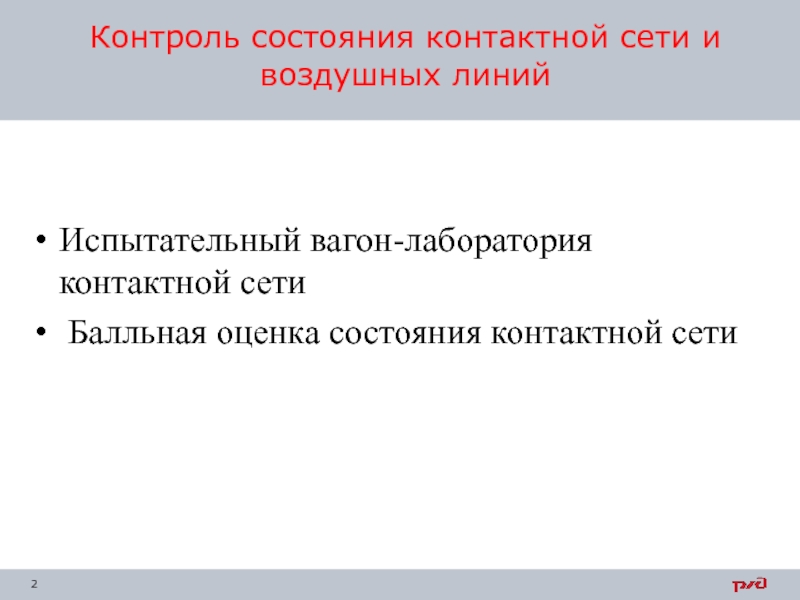

Слайд 2Контроль состояния контактной сети и воздушных линий

Испытательный вагон-лаборатория контактной сети

Балльная оценка состояния контактной сети

Контроль состояния контактной сети и воздушных линийИспытательный вагон-лаборатория контактной сети Балльная оценка состояния контактной сети

Слайд 3Вопросы для повторения пройденного материала
Контроль состояния контактной сети и
воздушных

линий
Средства механизации, приспособления и инструменты, используемые для контроля состояния контактной

сети и ВЛ
Назначение, устройство средств механизации, приспособлений и инструментов
Инфракрасные термометры; их назначение и основные характеристики
Назначение и основные характеристики инфракрасных термометров
Технология проведения тепловизион-ного контроля
Вопросы для повторения пройденного материалаКонтроль состояния контактной сети и воздушных линийСредства механизации, приспособления и инструменты, используемые для

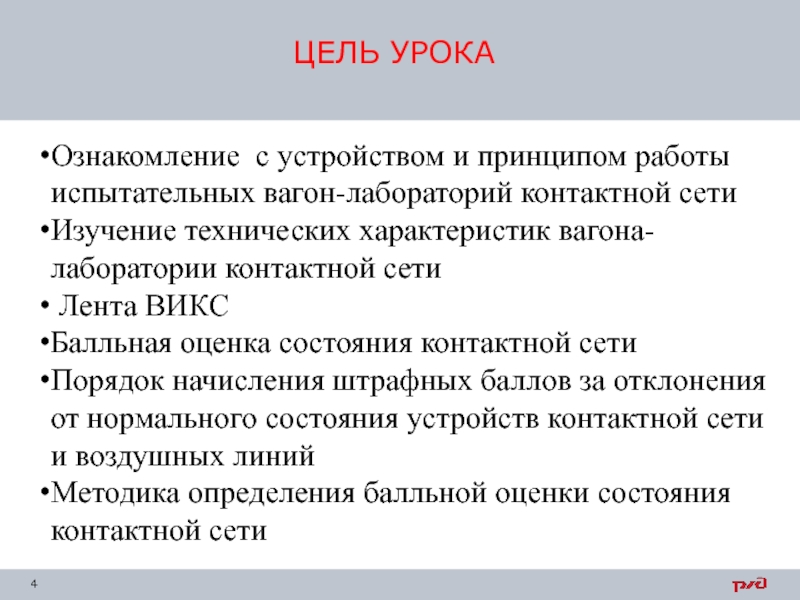

Слайд 4ЦЕЛЬ УРОКА
Ознакомление с устройством и принципом работы испытательных вагон-лабораторий контактной

сети
Изучение технических характеристик вагона-лаборатории контактной сети
Лента ВИКС
Балльная оценка состояния

контактной сети
Порядок начисления штрафных баллов за отклонения от нормального состояния устройств контактной сети и воздушных линий
Методика определения балльной оценки состояния контактной сети
ЦЕЛЬ УРОКА Ознакомление с устройством и принципом работы испытательных вагон-лабораторий контактной сетиИзучение технических характеристик вагона-лаборатории контактной сети

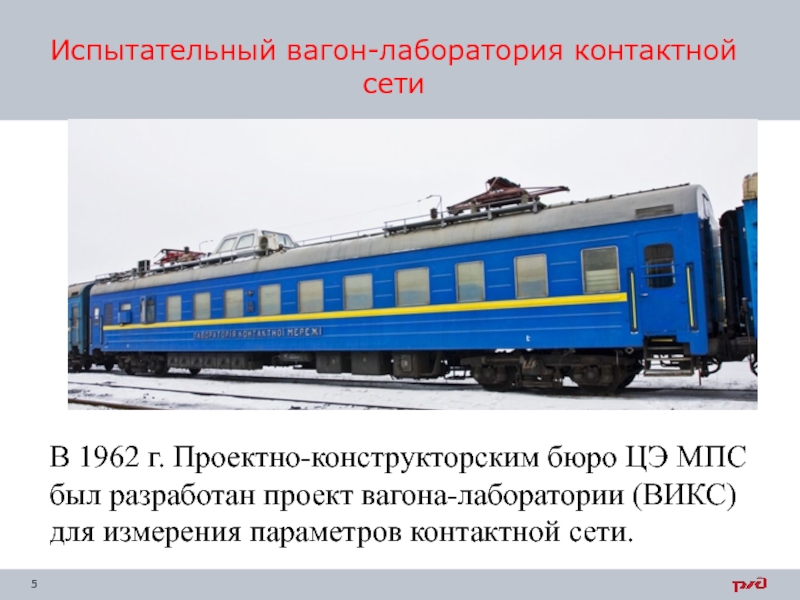

Слайд 5Испытательный вагон-лаборатория контактной сети
В 1962 г. Проектно-конструкторским бюро ЦЭ МПС

был разработан проект вагона-лаборатории (ВИКС) для измерения параметров контактной сети.


Испытательный вагон-лаборатория контактной сети В 1962 г. Проектно-конструкторским бюро ЦЭ МПС был разработан проект вагона-лаборатории (ВИКС) для

Слайд 6Оснащение ВИКС

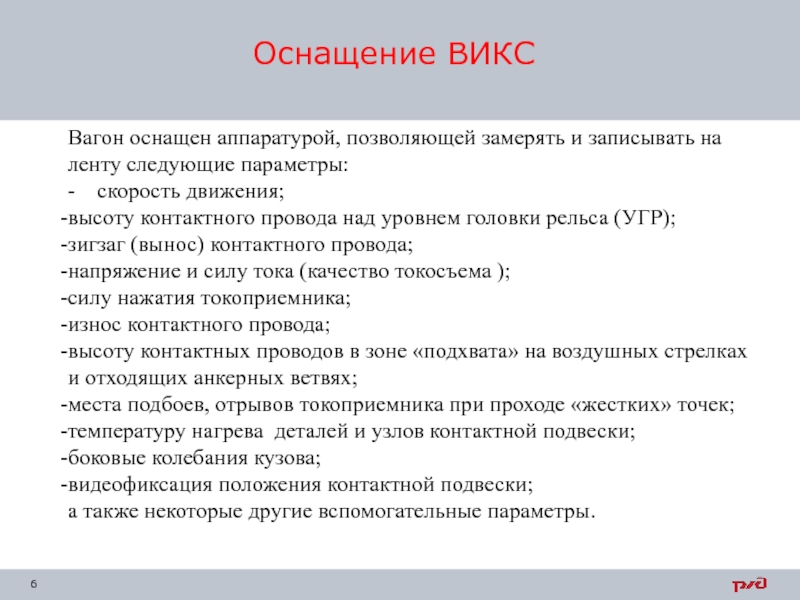

Вагон оснащен аппаратурой, позволяющей замерять и записывать на ленту

следующие параметры:
- скорость движения;
высоту контактного провода над уровнем

головки рельса (УГР);
зигзаг (вынос) контактного провода;
напряжение и силу тока (качество токосъема );
силу нажатия токоприемника;
износ контактного провода;
высоту контактных проводов в зоне «подхвата» на воздушных стрелках и отходящих анкерных ветвях;
места подбоев, отрывов токоприемника при проходе «жестких» точек;
температуру нагрева деталей и узлов контактной подвески;
боковые колебания кузова;
видеофиксация положения контактной подвески;
а также некоторые другие вспомогательные параметры.
Оснащение ВИКСВагон оснащен аппаратурой, позволяющей замерять и записывать на ленту следующие параметры: -  скорость движения;высоту контактного

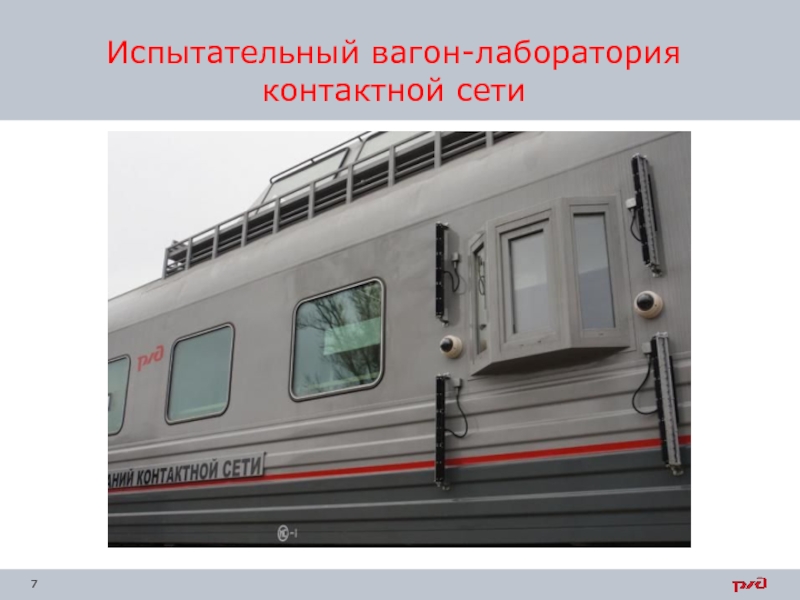

Слайд 7Испытательный вагон-лаборатория контактной сети

Испытательный вагон-лаборатория контактной сети

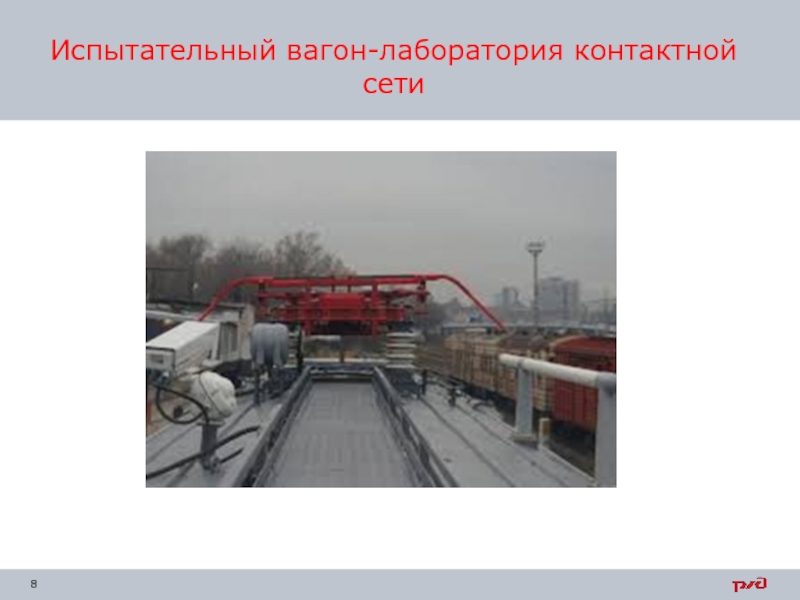

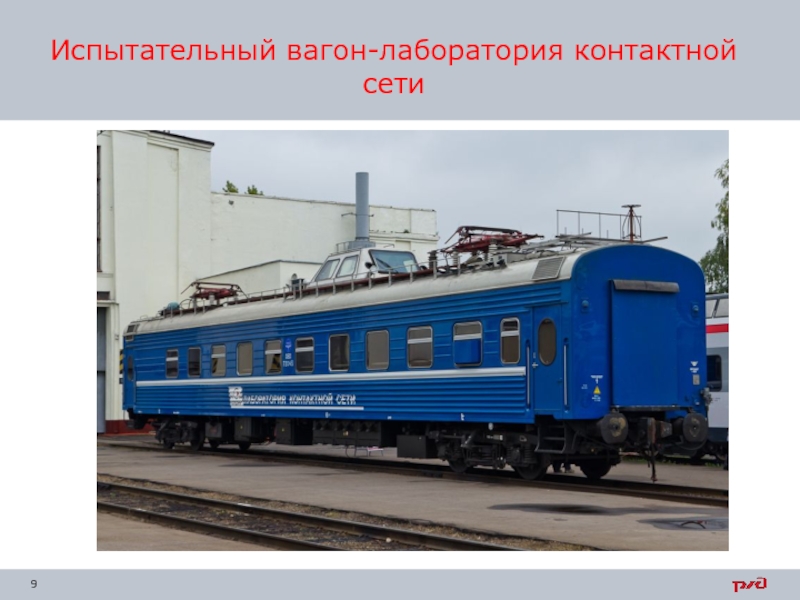

Слайд 8Испытательный вагон-лаборатория контактной сети

Испытательный вагон-лаборатория контактной сети

Слайд 9Испытательный вагон-лаборатория контактной сети

Испытательный вагон-лаборатория контактной сети

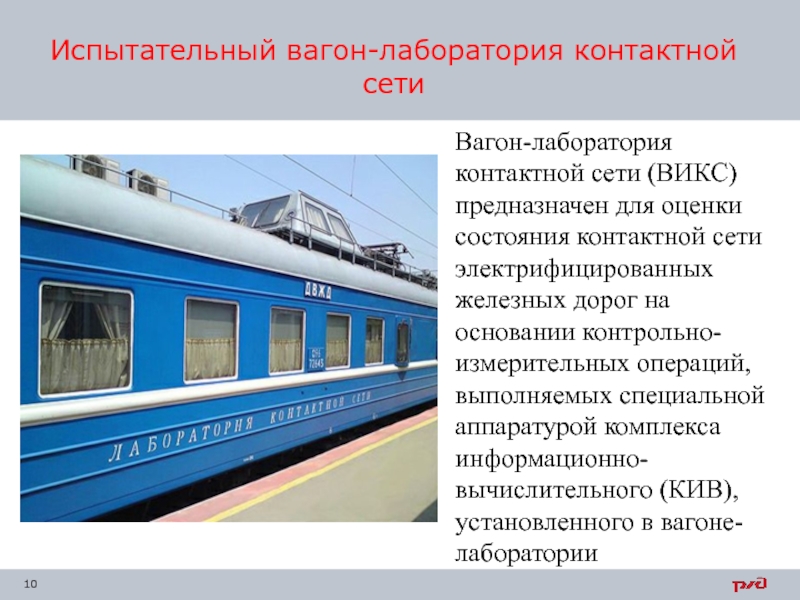

Слайд 10Испытательный вагон-лаборатория контактной сети
Вагон-лаборатория контактной сети (ВИКС)
предназначен для оценки состояния

контактной сети электрифицированных железных дорог на основании контрольно-измерительных операций, выполняемых

специальной аппаратурой комплекса информационно-вычислительного (КИВ), установленного в вагоне-лаборатории
Испытательный вагон-лаборатория контактной сети Вагон-лаборатория контактной сети (ВИКС)предназначен для оценки состояния контактной сети электрифицированных железных дорог на

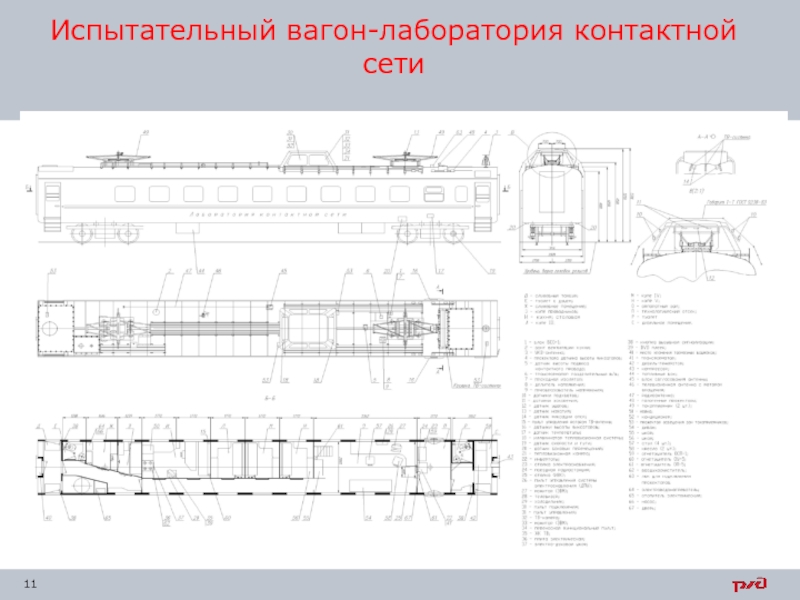

Слайд 11Испытательный вагон-лаборатория контактной сети

Испытательный вагон-лаборатория контактной сети

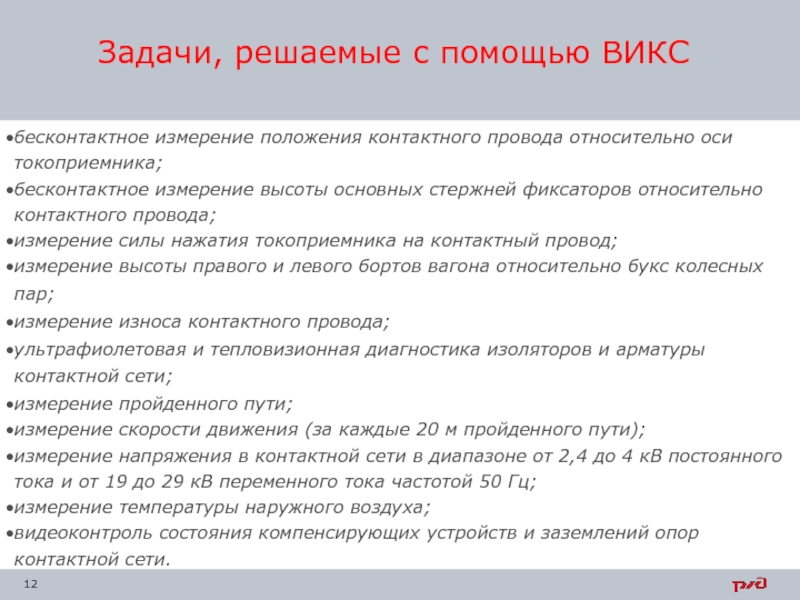

Слайд 12Задачи, решаемые с помощью ВИКС
бесконтактное измерение положения контактного провода относительно

оси токоприемника;
бесконтактное измерение высоты основных стержней фиксаторов относительно контактного провода;
измерение

силы нажатия токоприемника на контактный провод;
измерение высоты правого и левого бортов вагона относительно букс колесных пар;
измерение износа контактного провода;
ультрафиолетовая и тепловизионная диагностика изоляторов и арматуры контактной сети;
измерение пройденного пути;
измерение скорости движения (за каждые 20 м пройденного пути);
измерение напряжения в контактной сети в диапазоне от 2,4 до 4 кВ постоянного тока и от 19 до 29 кВ переменного тока частотой 50 Гц;
измерение температуры наружного воздуха;
видеоконтроль состояния компенсирующих устройств и заземлений опор контактной сети.
Задачи, решаемые с помощью ВИКСбесконтактное измерение положения контактного провода относительно оси токоприемника;бесконтактное измерение высоты основных стержней фиксаторов

Слайд 13Испытательный вагон-лаборатория контактной сети

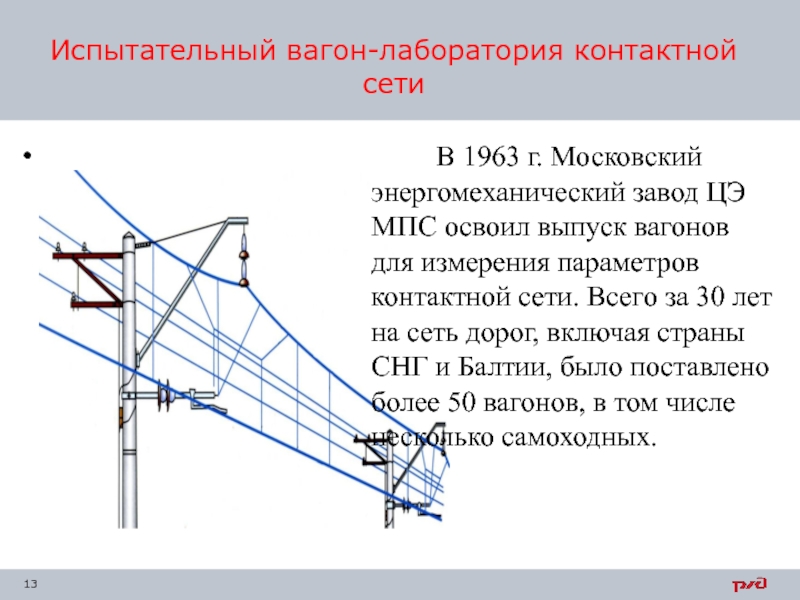

В 1963

г. Московский энергомеханический завод ЦЭ МПС освоил выпуск вагонов для

измерения параметров контактной сети. Всего за 30 лет на сеть дорог, включая страны СНГ и Балтии, было поставлено более 50 вагонов, в том числе несколько самоходных.
Испытательный вагон-лаборатория контактной сети      В 1963 г. Московский энергомеханический завод ЦЭ МПС

Слайд 14Испытательный вагон-лаборатория контактной сети

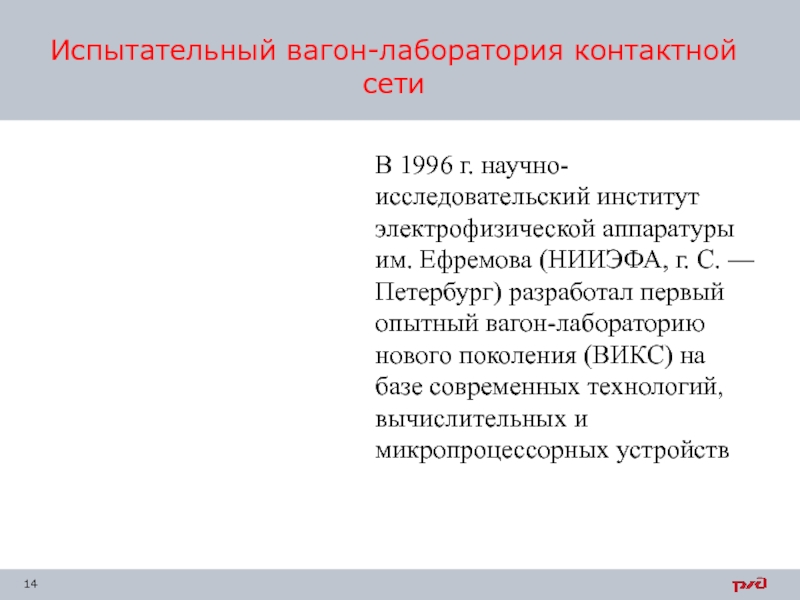

В 1996 г. научно-исследовательский институт электрофизической аппаратуры

им. Ефремова (НИИЭФА, г. С. — Петербург) разработал первый опытный

вагон-лабораторию нового поколения (ВИКС) на базе современных технологий, вычислительных и микропроцессорных устройств
Испытательный вагон-лаборатория контактной сети В 1996 г. научно-исследовательский институт электрофизической аппаратуры им. Ефремова (НИИЭФА, г. С. —

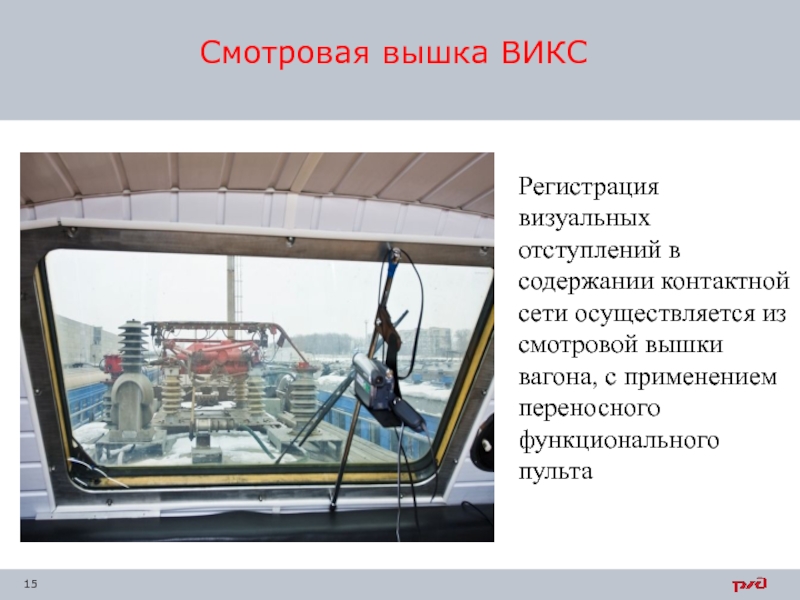

Слайд 15Смотровая вышка ВИКС
Регистрация визуальных отступлений в содержании контактной сети осуществляется

из смотровой вышки вагона, с применением переносного функционального пульта

Смотровая вышка ВИКСРегистрация визуальных отступлений в содержании контактной сети осуществляется из смотровой вышки вагона, с применением переносного

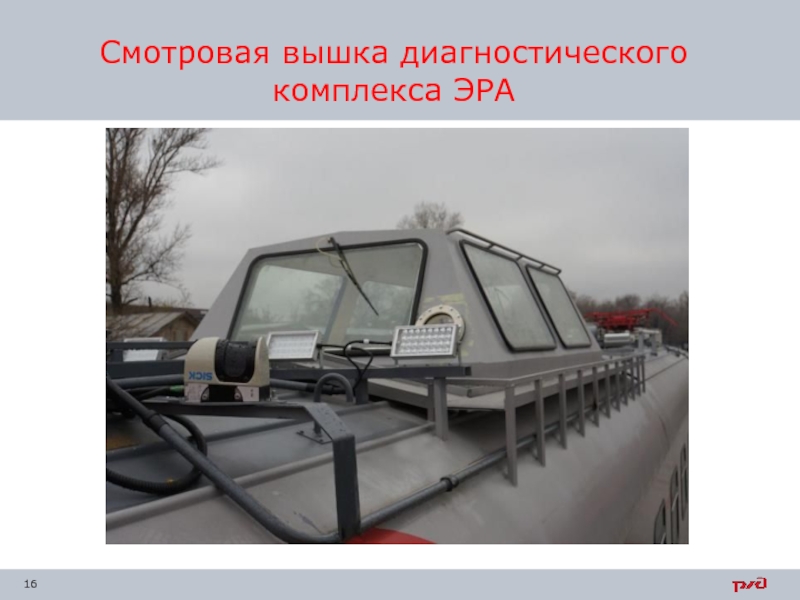

Слайд 16Смотровая вышка диагностического комплекса ЭРА

Смотровая вышка диагностического комплекса ЭРА

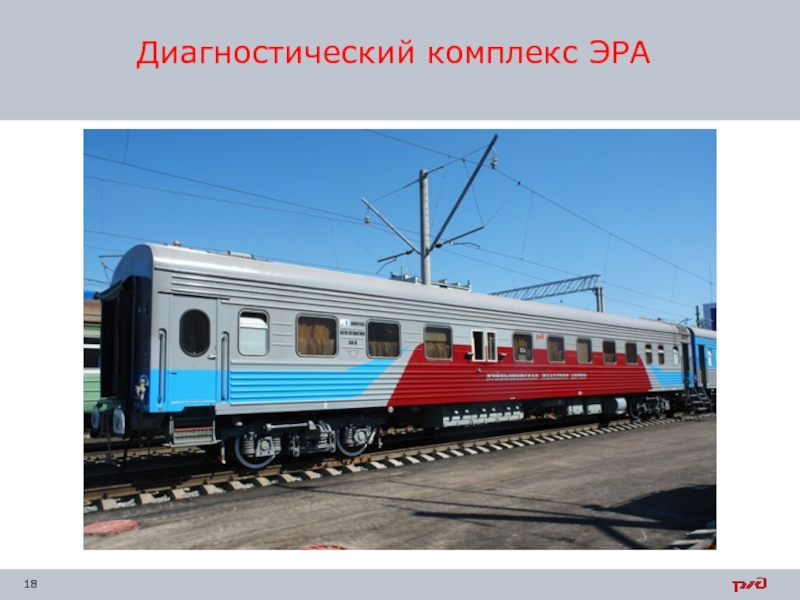

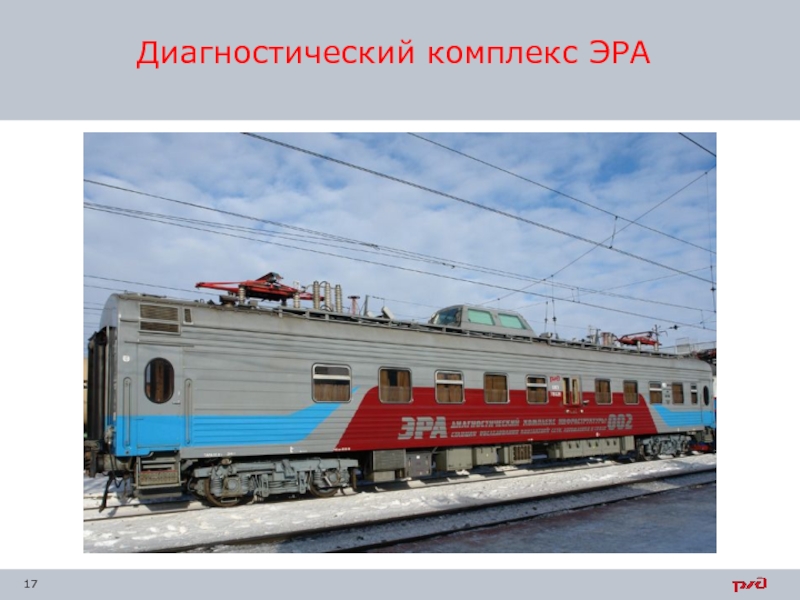

Слайд 17Диагностический комплекс ЭРА

Диагностический комплекс ЭРА

Слайд 18Диагностический комплекс ЭРА

Диагностический комплекс ЭРА

Слайд 19Диагностический комплекс ЭРА
Диагностический комплекс ЭРА

Диагностический комплекс ЭРАДиагностический комплекс ЭРА

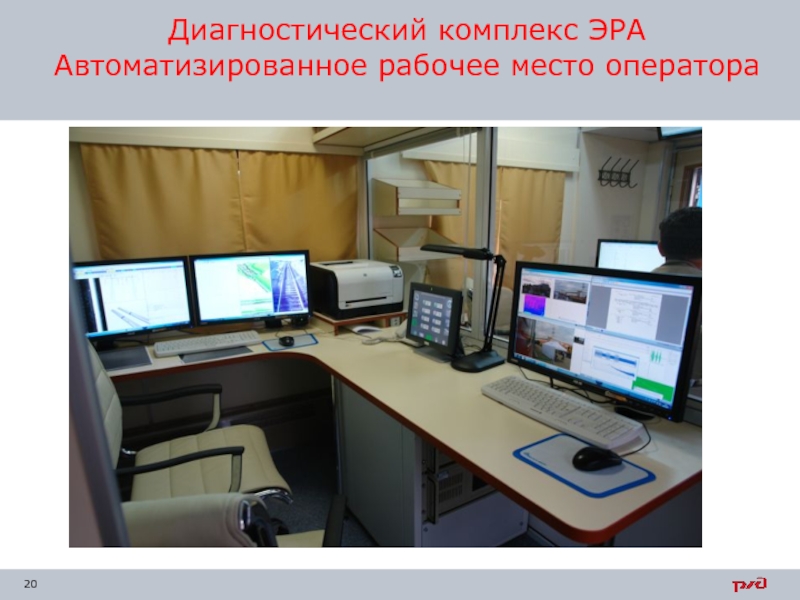

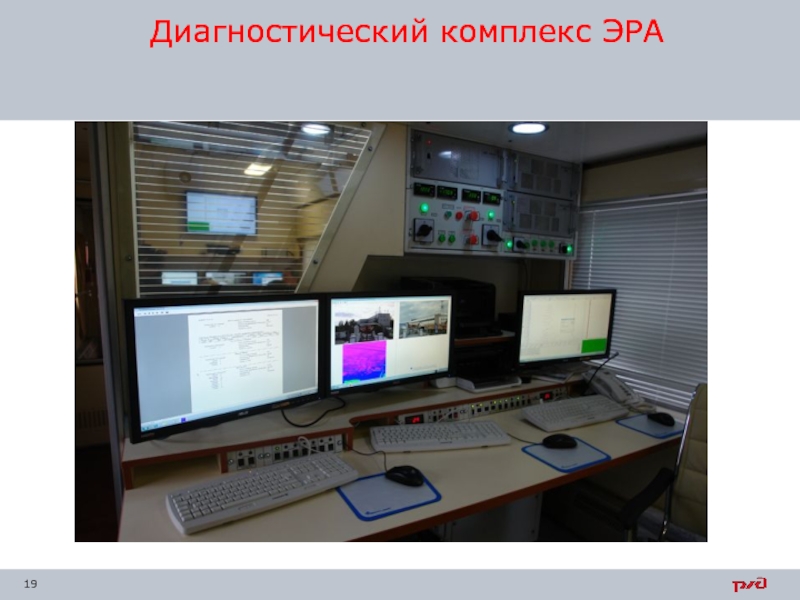

Слайд 20Диагностический комплекс ЭРА
Автоматизированное рабочее место оператора

Диагностический комплекс ЭРААвтоматизированное рабочее место оператора

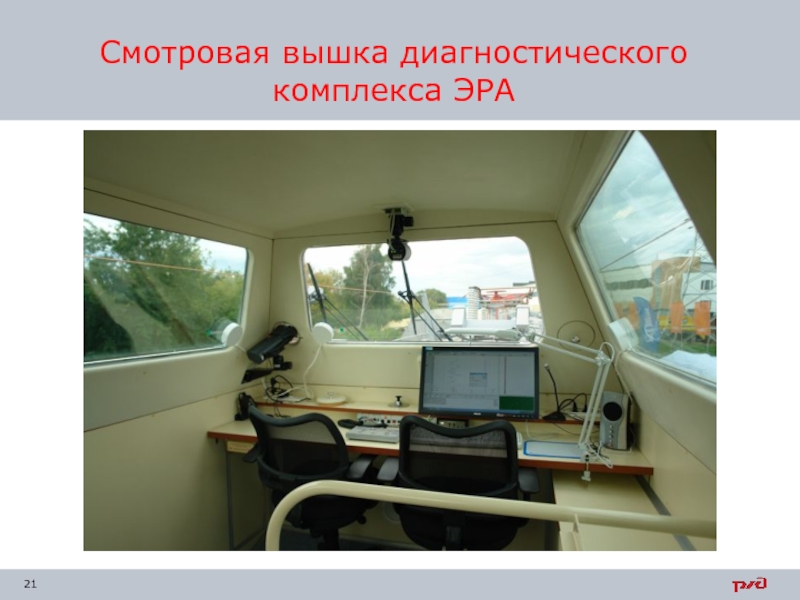

Слайд 21Смотровая вышка диагностического комплекса ЭРА

Смотровая вышка диагностического комплекса ЭРА

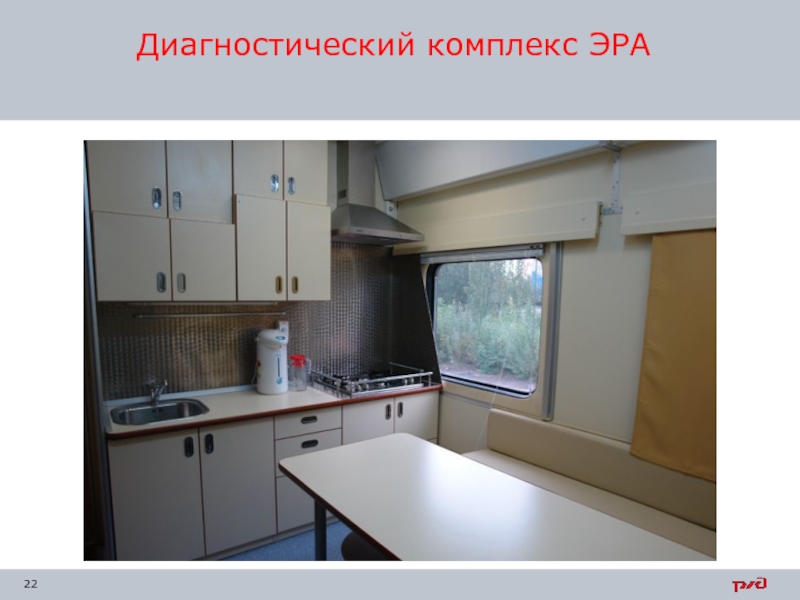

Слайд 22Диагностический комплекс ЭРА

Диагностический комплекс ЭРА

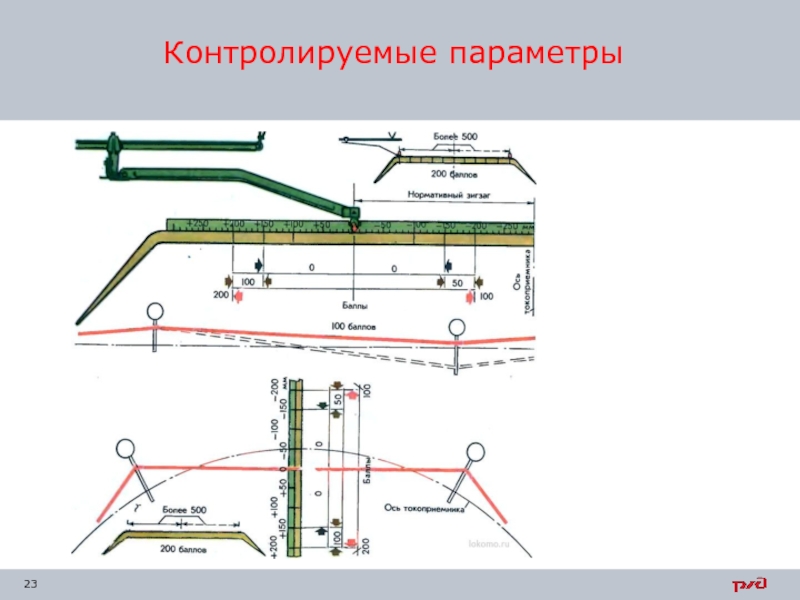

Слайд 23Контролируемые параметры

Контролируемые параметры

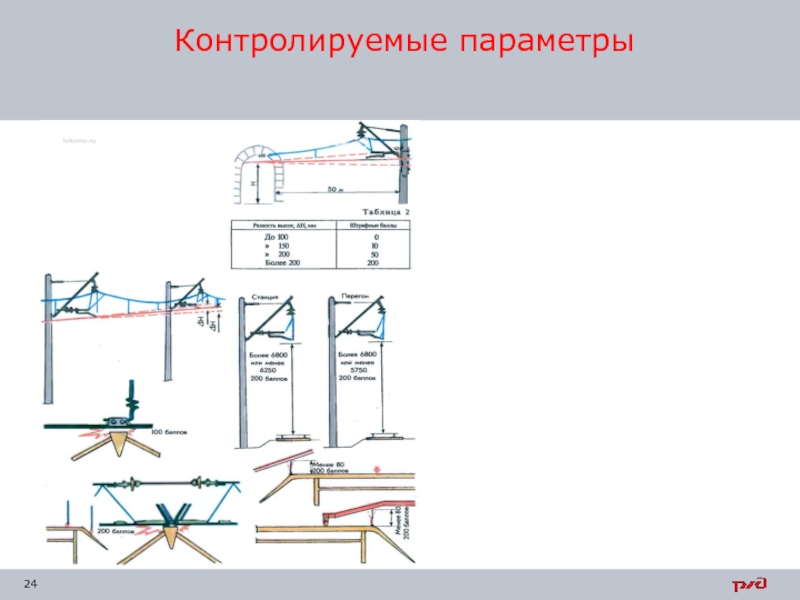

Слайд 24Контролируемые параметры

Контролируемые параметры

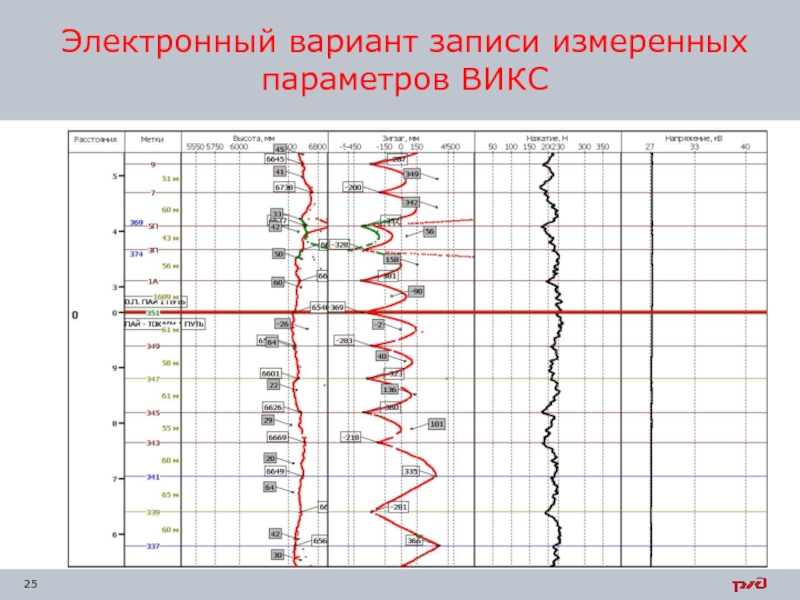

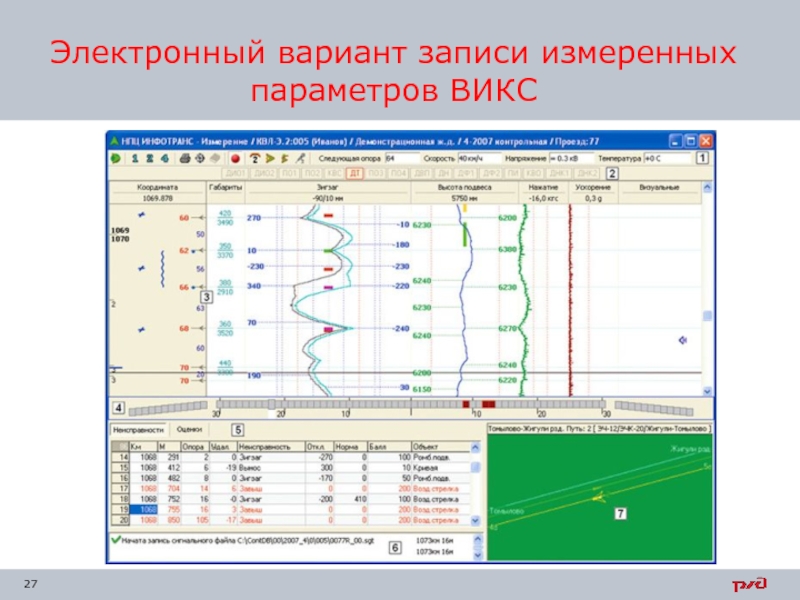

Слайд 25Электронный вариант записи измеренных параметров ВИКС

Электронный вариант записи измеренных параметров ВИКС

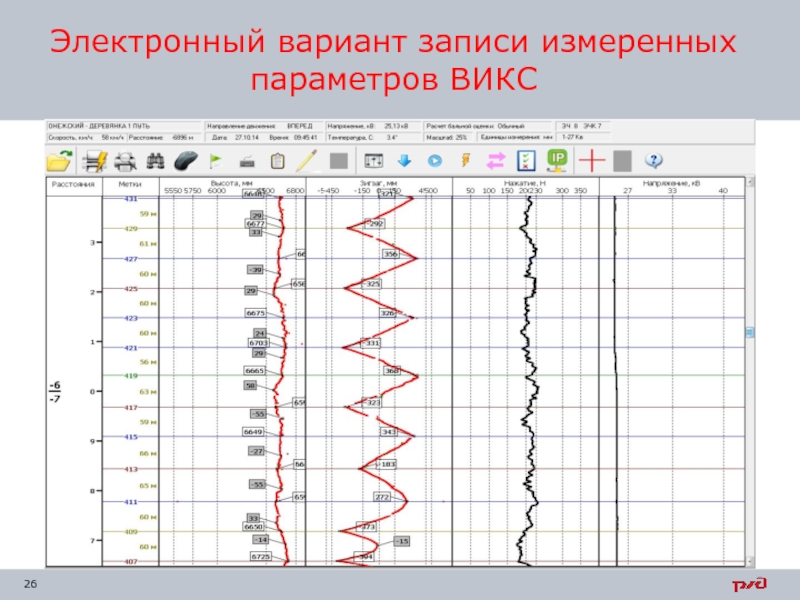

Слайд 26Электронный вариант записи измеренных параметров ВИКС

Электронный вариант записи измеренных параметров ВИКС

Слайд 27Электронный вариант записи измеренных параметров ВИКС

Электронный вариант записи измеренных параметров ВИКС

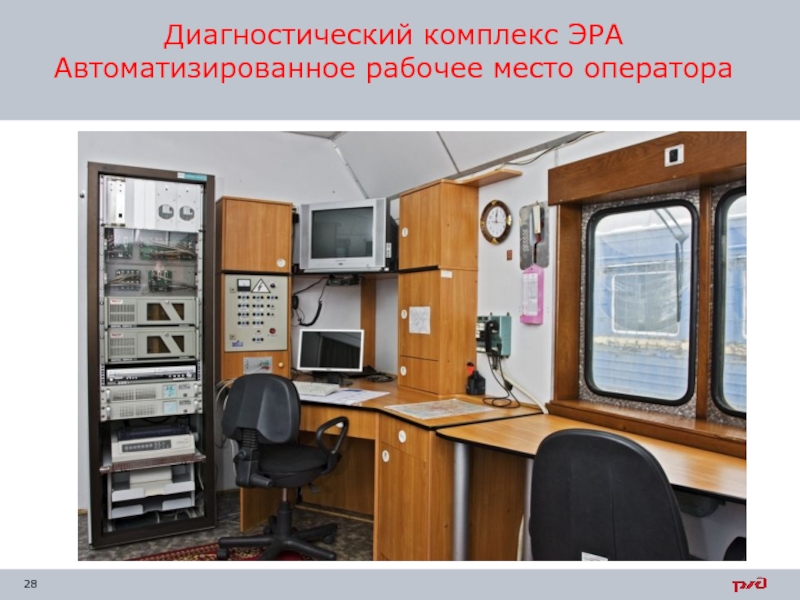

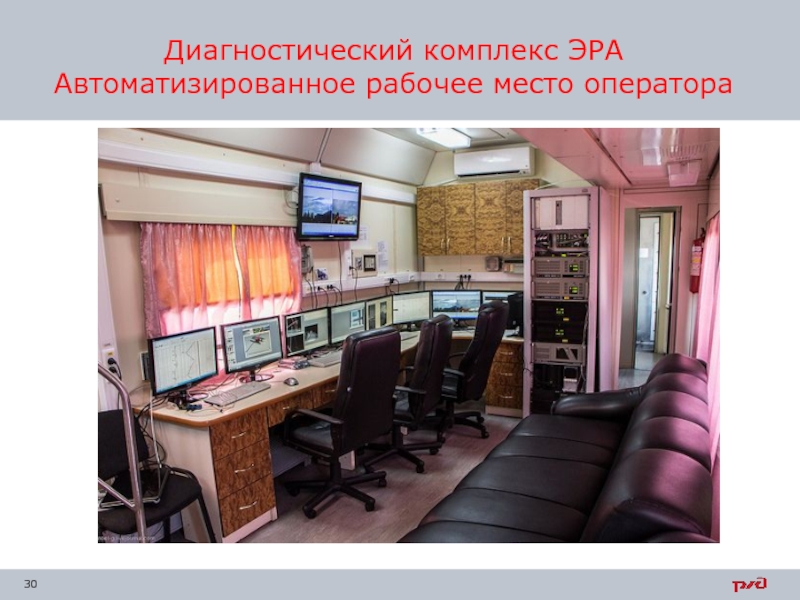

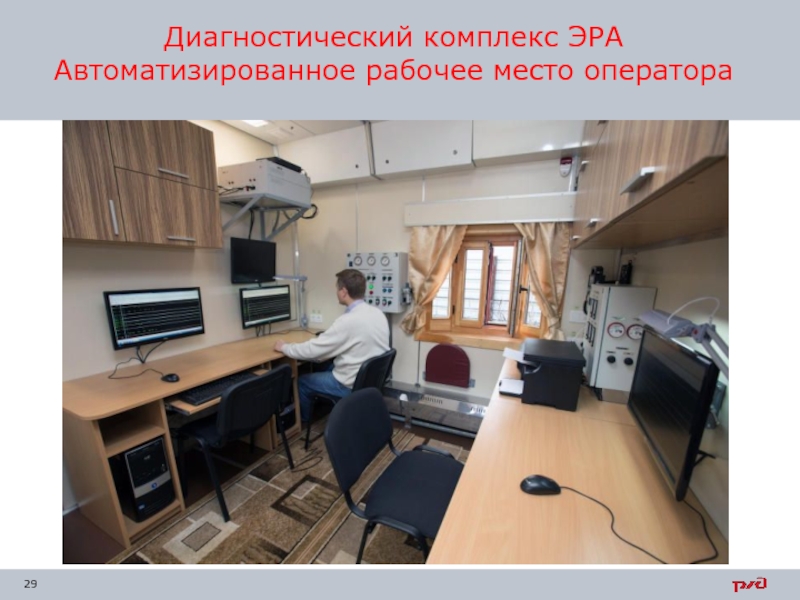

Слайд 28Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Слайд 29Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Слайд 30Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

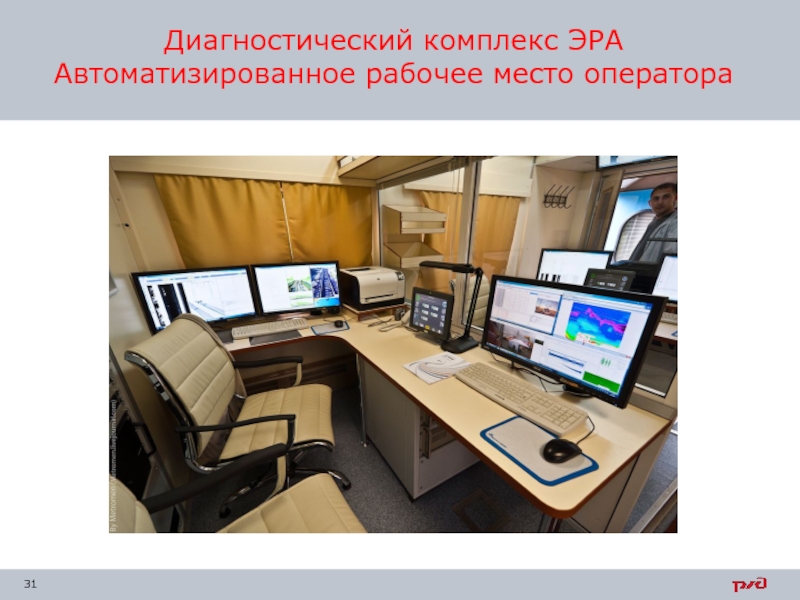

Слайд 31Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

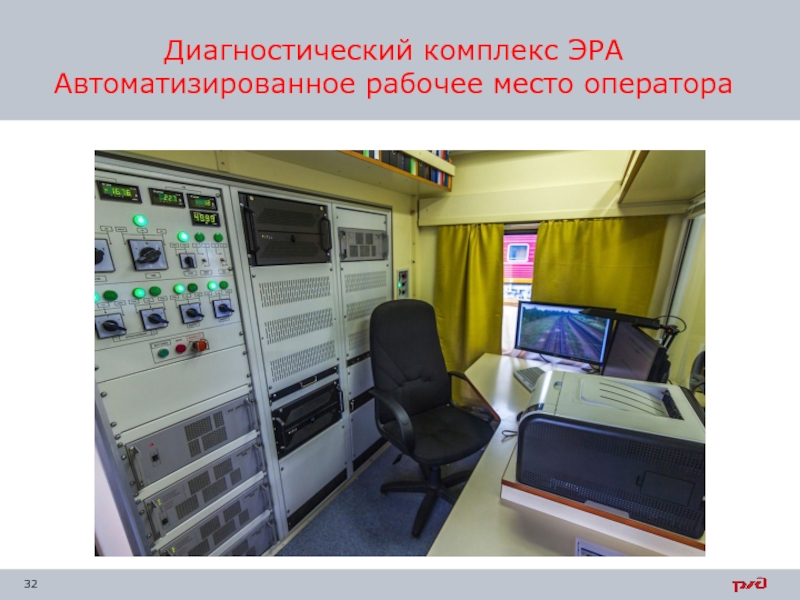

Слайд 32Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

Диагностический комплекс ЭРА Автоматизированное рабочее место оператора

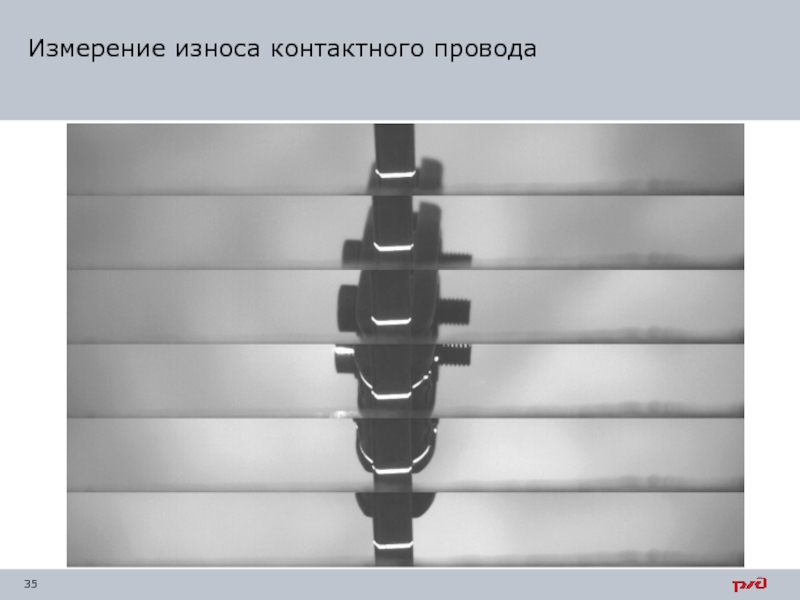

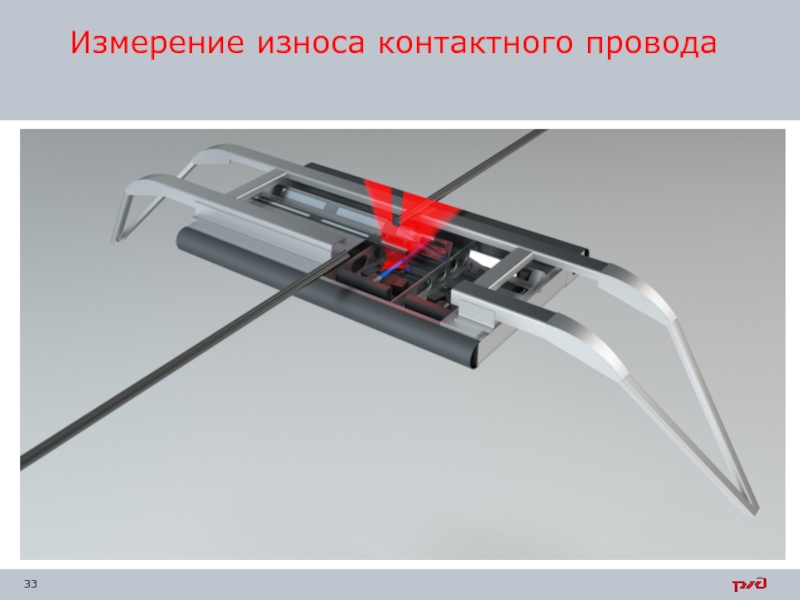

Слайд 33Измерение износа контактного провода

Измерение износа контактного провода

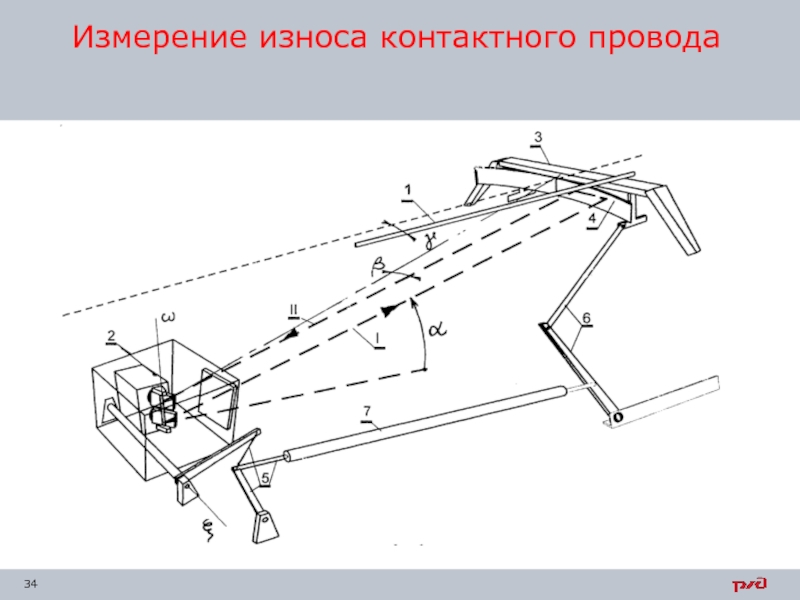

Слайд 34Измерение износа контактного провода

Измерение износа контактного провода

Слайд 35Измерение износа контактного провода

Измерение износа контактного провода

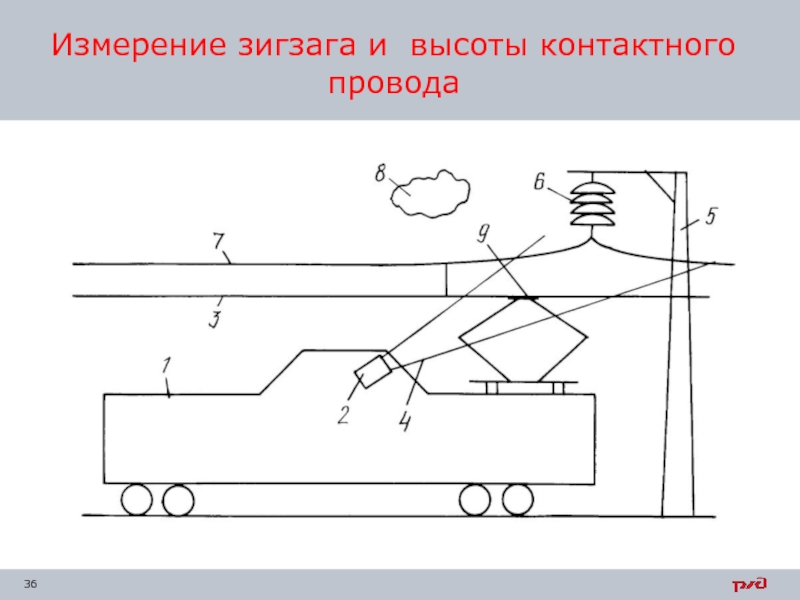

Слайд 36Измерение зигзага и высоты контактного провода

Измерение зигзага и высоты контактного провода

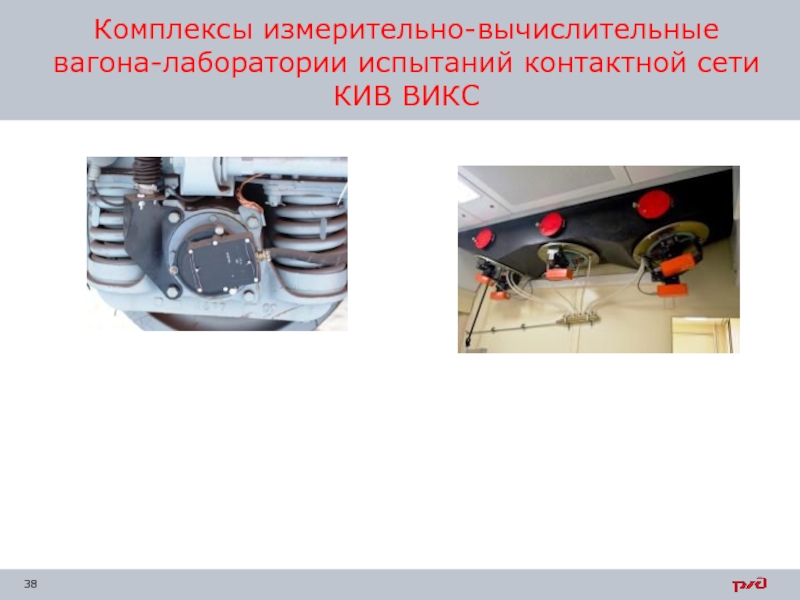

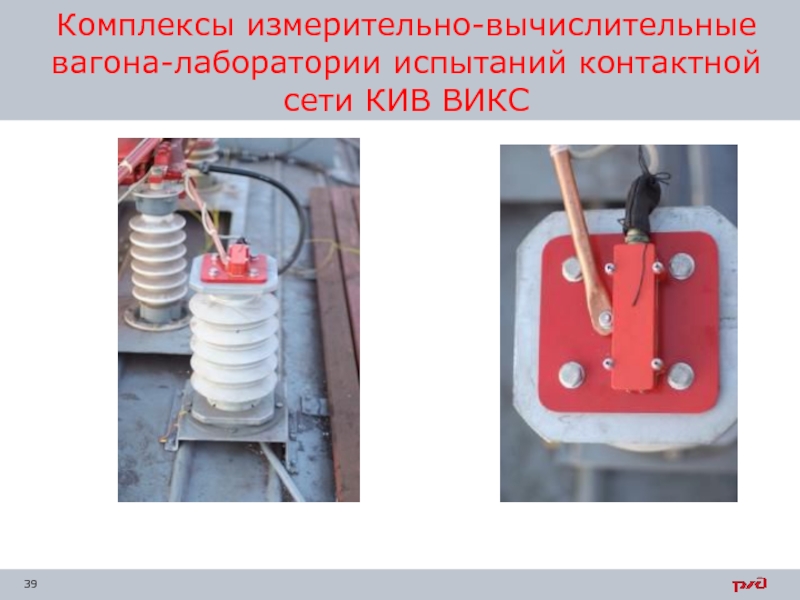

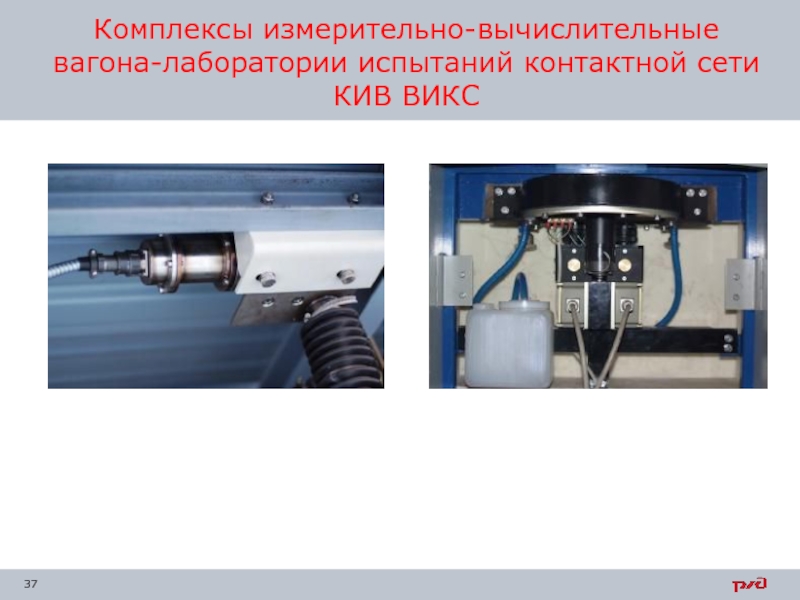

Слайд 37Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Слайд 38Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Слайд 39Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

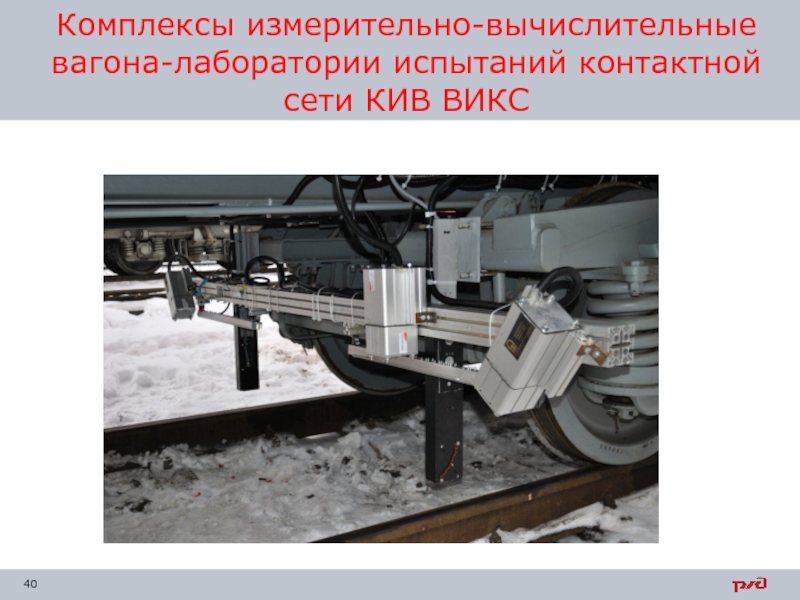

Слайд 40Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

Комплексы измерительно-вычислительные вагона-лаборатории испытаний контактной сети КИВ ВИКС

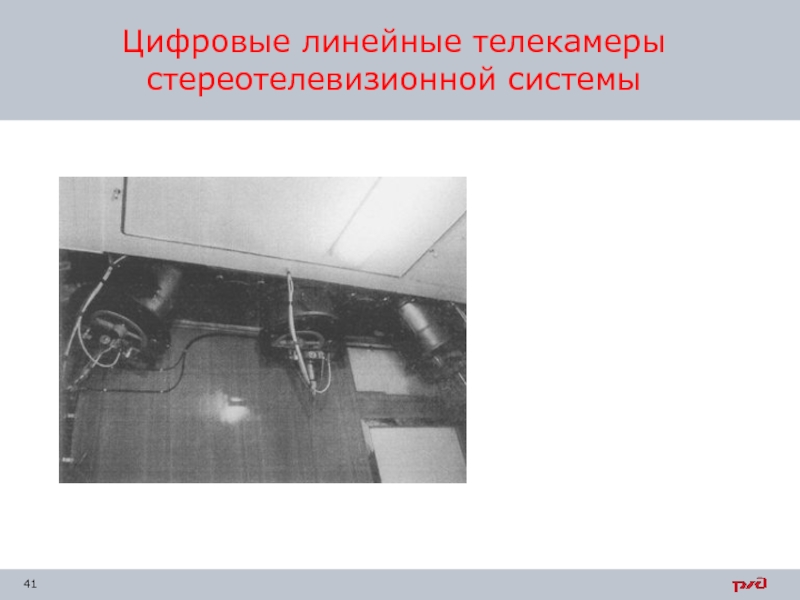

Слайд 41Цифровые линейные телекамеры стереотелевизионной системы

Цифровые линейные телекамеры стереотелевизионной системы

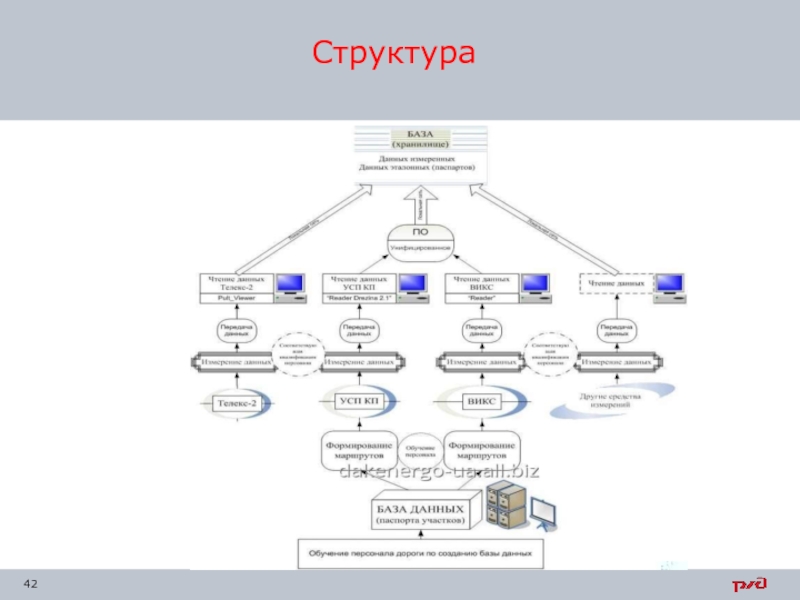

Слайд 42Структура

Структура

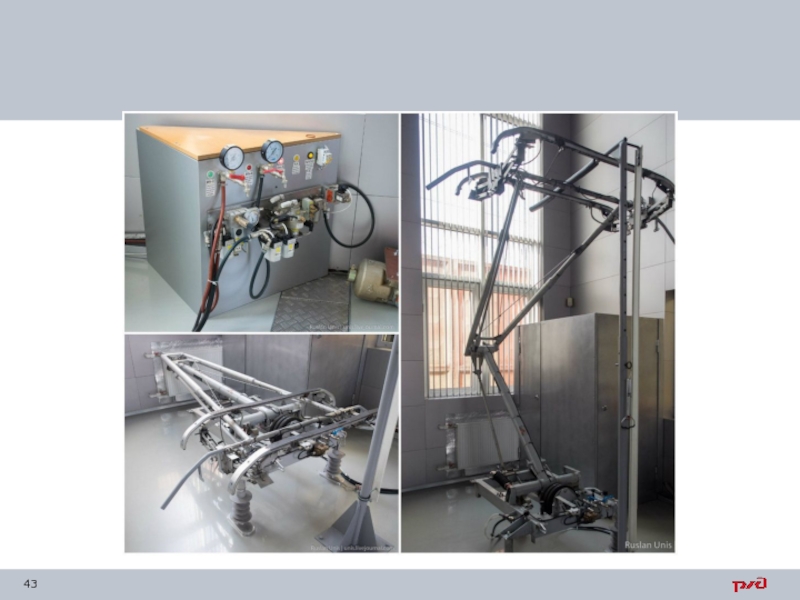

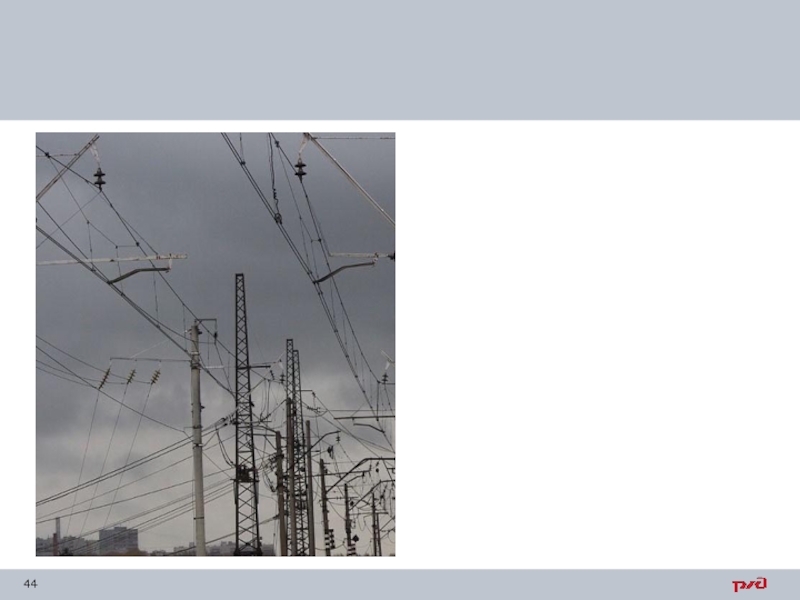

Слайд 45Вопросы для изучения дома

Вопросы для изучения дома

Слайд 46Спасибо за внимание

Спасибо за внимание
