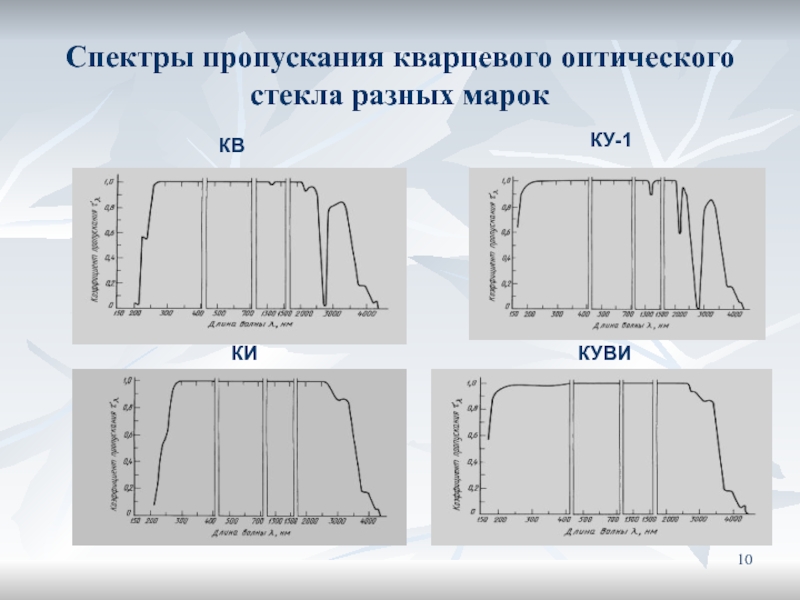

- 10. Спектры пропускания кварцевого оптического стекла разных марокКУ-1КВКИКУВИ
- 11. Спектральные кривые пропускания прозрачных кварцевых стекол1 –
- 12. Зарубежные аналоги: Марка КУ-1 •
- 13. Основные свойства прозрачного и непрозрачного кварцевого стекла
- 14. Физико-химические свойства прозрачного особо чистого кварцевого стекла
- 15. Природные сырьевые материалы: горный хрусталь,

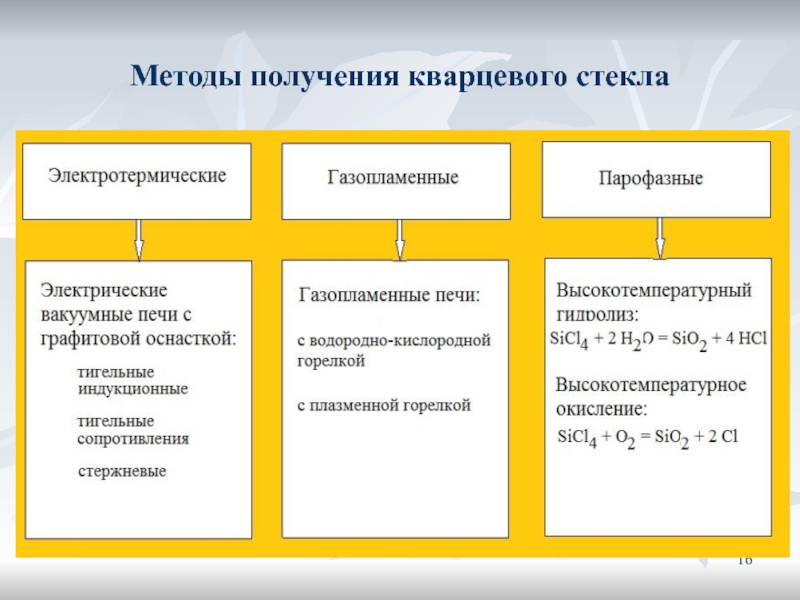

- 16. Методы получения кварцевого стекла
- 17. Электрическая индукционная вакууматмосферная тигельная печь для плавки
- 18. Газовая печь для наплавления прозрачного кварцевого стекла1
- 19. Методы получения высокочистого кварцевого стекла для заготовок
- 20. Изделия из кварцевого стеклаХимико-лабораторная посудаКюветы для аналитических приборовТрубыПластина для записи информацииБактерицидные лампы
- 21. Скачать презентанцию
Кварцевое стеклоСодержание SiO2 – (96,5 – 99,99…) %Примеси: газовые пузыри, мошка – снижают общее светопропускание оксиды металлов – дают полосы поглощения на разных длинах волн гидроксильные группы ОН- – дают полосу
Слайды и текст этой презентации
Слайд 1ТЕХНОЛОГИЯ КВАРЦЕВОГО СТЕКЛА
РХТУ им. Д.И. Менделеева
Кафедра химической технологии стекла и
ситаллов
Слайд 2Кварцевое стекло
Содержание SiO2 – (96,5 – 99,99…) %
Примеси:
газовые пузыри,
мошка – снижают общее светопропускание
оксиды металлов – дают полосы
поглощения на разных длинах волнгидроксильные группы ОН- – дают полосу поглощения в ИК-области
Слайд 3Характеристика тетраэдра SiO4
Длина связи Si – O –
0,162 нм
Расстояние О – О – 0,265
нмУгол O – Si – О – 109 град
Структура кварцевого стекла
Кварцевое стекло - неорганический полимер каркасного типа из тетраэдров SiO4 c ионно-ковалентными связями.
Слайд 4Тетраэдры SiO4 образуют 4-, 5-, 6-членные кольцевые группировки.
Угол Si
– O – Si изменяется в пределах 120 –
180 град; среднее значение = 144 град.Структура кварцевого стекла
Кварц
Кварцевое стекло
Слайд 5Примесные дефекты структуры
Изоморфное замещение: Si4+ → Ti4+ ; Si4+ →
Ge4+
Неизоморфное внедрение с разрывом связи:
Si – O – Si → Si – O – R+Гидроксильные группы
Собственные дефекты сетки
Кислородные вакансии – O – Si – Si – O –
Свободные радикалы [SiO3] –
Реликты кварца и кристобалита
Соединения Si низшей степени окисления
Слайд 6Ведущие физико-химические свойства кварцевого стекла
Огнеупорность, рабочая температура
до 1400 – 1500 ОС (кратковременный нагрев); до 1000 – 1100 ОС (длительный нагрев)
Термостойкость: ТКЛР – (5,2 – 5,5)10-7 1/град
Электросопротивление: ρ = 1014 – 1018 Омм (20ОС); Пробивное напряжение – более 40 кВ/мм (20ОС) Диэлектрические потери – tg δ = 110-4
Химическая стойкость : 1 гидролитический класс
Слайд 7Кварцевое стекло
Непрозрачное
SiO2 – более 96,5%
Газовые пузыри (диаметр 0,03 –
0,3 мм)
Примеси Al2O3, Fe2O3, CaO, MgO
Прозрачное
SiO2 – 99,99%
Примеси
– 0,01% и менееСпеченое кварцевое стекло
(кварцевая керамика, керсил)
Слайд 11Спектральные кривые пропускания прозрачных кварцевых стекол
1 – КВ;
2 –
КУ;
3 - КУВИ
толщина образцов 10 мм

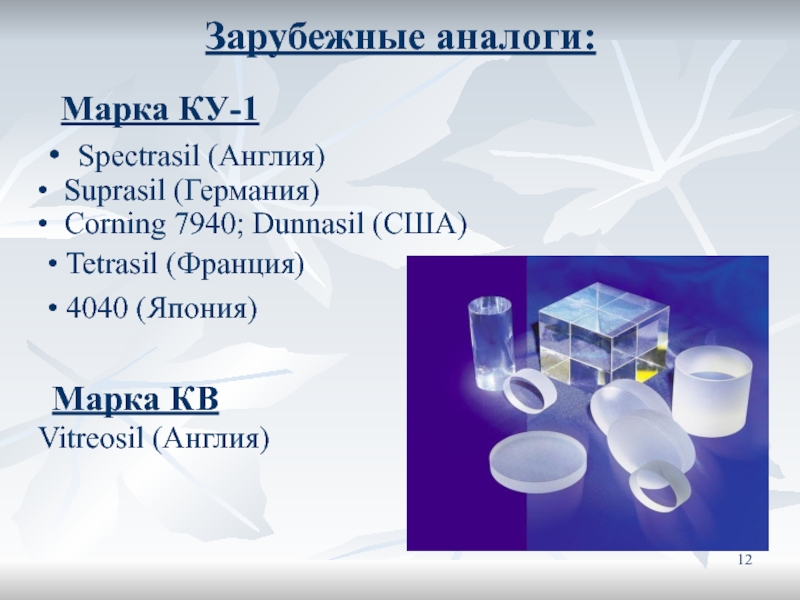

Слайд 12Зарубежные аналоги:
Марка КУ-1
• Spectrasil (Англия)
• Suprasil
(Германия)
• Corning 7940; Dunnasil (США)
• Tetrasil (Франция)
•
4040 (Япония) Марка КВ Vitreosil (Англия)

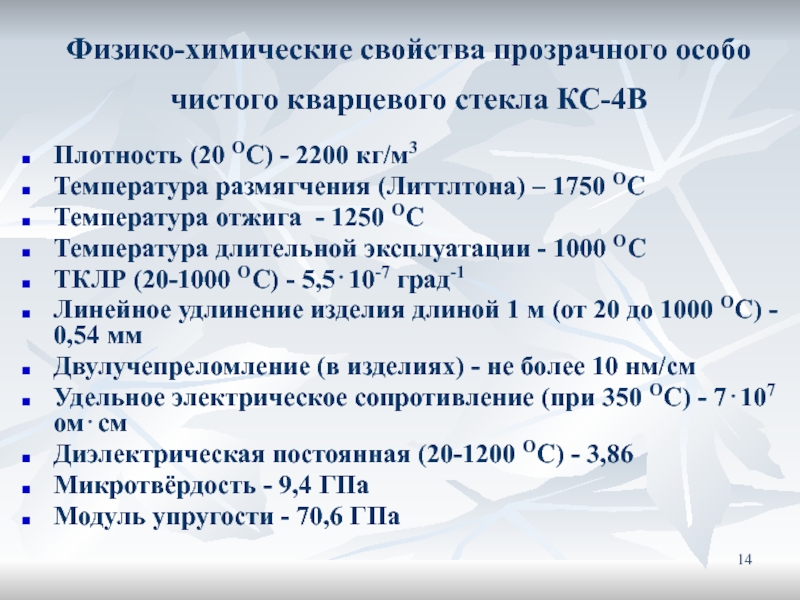

Слайд 14Физико-химические свойства прозрачного особо чистого кварцевого стекла КС-4В
Плотность (20
ОС) - 2200 кг/м3
Температура размягчения (Литтлтона) – 1750 ОС
Температура
отжига - 1250 ОСТемпература длительной эксплуатации - 1000 ОС
ТКЛР (20-1000 ОС) - 5,510-7 град-1
Линейное удлинение изделия длиной 1 м (от 20 до 1000 ОС) - 0,54 мм
Двулучепреломление (в изделиях) - не более 10 нм/см
Удельное электрическое сопротивление (при 350 ОС) - 7107 омсм
Диэлектрическая постоянная (20-1200 ОС) - 3,86
Микротвёрдость - 9,4 ГПа
Модуль упругости - 70,6 ГПа
Слайд 15Природные сырьевые материалы: горный хрусталь,
дымчатый горный хрусталь (раухтопаз), молочно-белый кварц
Слайд 17Электрическая индукционная вакууматмосферная тигельная печь для плавки кварцевого стекла и
вытяжки труб
1 – индуктор; 2 – кварцевый корпус; 3 –
графитовый тигель; 4 – нижний диск; 5 – заглушка; 6 – изоляционное кольцо; 7 – тепловая изоляция; 8 – графитовая втулка; 9 – вакуумная прокладка; 10 - сильфонТемпература – 1750 оС
Вакуум (начало плавки) – 0,01-1 Па
Вакуум (конец плавки) – 10 2 – 10 3 Па
В вакуумно-компрессионной печи по окончании плавки – подача азота
Время плавки – 3-5 час
Масса блока – 15-40 кг
Слайд 18Газовая печь для наплавления прозрачного кварцевого стекла
1 – смотровое окно;
2 – огнеупорный муфель; 3 – свод; 4 – газовая
горелка; 5 – бункер с питателем шихты; 6 – выхлоп отходящих газов; 7 – механизм подъема и опускания подложки; 8 – механизм вращения подложки; 9 – блок кварцевого стекла; 10 – металлическая подложка; 11 – слой кристобалитаТемпература – 2100 – 2200 ОС
Вязкость расплава – 10 4 Пас
Время плавления частиц крупки – доли секунды
Слайд 19Методы получения высокочистого кварцевого стекла для заготовок световодов
MCVD –
Модифицированное химическое
парофазное осаждениеOVD – Внешнее парофазное осаждение
Опорная трубка: кварцевое стекло диаметр ‒ (30 ‒ 40) мм; длина – 1000 мм
Слайд 20Изделия из кварцевого стекла
Химико-лабораторная посуда
Кюветы для аналитических приборов
Трубы
Пластина для записи
информации
Бактерицидные лампы
