Слайд 1Тема:
"Окопы для личного состава и техники".
Слайд 2ЗАНЯТИЕ
“Одиночные окопы. Окоп на отделение, траншеи и ходы
сообщения. Окопы для боевой техники и укрытия для специальных машин”.
Слайд 3УЧЕБНЫЕ И ВОСПИТАТЕЛЬНЫЕ
ЦЕЛИ :
1. Изучить устройство, размеры одиночных окопов,
порядок их оборудования.
2. Изучить приемы выполнения работ при возведении,
траншей и ходов сообщений, окопов для боевой техники и укрытий для специальных машин.
Слайд 4УЧЕБНЫЕ ВОПРОСЫ
1. Одиночные окопы для автоматчиков, самоокапывание в бою.
Устройство окопа на отделение.
2. Назначение траншей и ходов сообщений,
их профиль, начертание и расположение на местности. Порядок отрывки траншей с применением средств механизации. Маскировка траншей.
3. Использование естественных укрытий для защиты боевой техники от средств поражения противника.
4. Окопы для танков, БМП. Укрытия для автомобилей и специальных машин.
Слайд 5Вопрос № 1.
Одиночные окопы для автоматчиков, самоокапывание в бою.
Устройство окопа на отделение.
Слайд 6Одиночные окопы предназначены для :
- ведения огня;
- наблюдения;
- защиты
л/с подразделений от средств поражения на занимаемых позициях.
В
условиях непосредственного соприкосновения с противником в первую очередь устраивает одиночные окопы для стрельбы из автомата.
При выборе места для окопа необходимо соблюдать следующие условия:
из окопа должен быть хороший обзор и обстрел в заданном секторе
окоп не должен быть заметным противнику.
Слайд 7Самоокапывание.
Одиночный окоп для стрельбы лежа под воздействием огня противника отрывают
так:
- солдат, лежа на выбранном месте, кладет автомат справа
от себя на расстоянии вытянутой руки;
- повернувшись на левый бок, вытягивает правой рукой лопату из чехла, обхватывает черенок двумя руками и ударами от себя подрезает дерн или верхний уплотненный слой земли, обозначая спереди и с боков границы выемки;
- после этого ударами от себя он отворачивает дерн, кладет его спереди и приступает к отрывке.
Лопату следует врезать в землю не отвесно, а под углом;
- для образования бруствера дерн и землю выбрасывают в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 30-40 см., голову держать ближе к земле, не прекращая наблюдения за противником. Когда в передней части окопа будет достигнута необходимая глубина, солдат отодвинувшись назад продолжает его отрывку до требуемой длины.
После отрывки бруствер разравнивают лопатой и маскируют под фон местности или под контрастные фону пятна, устройством масок с использованием табельных маскировочных покрытий и местных материалов: травой, ветками, пахотной землей.
Слайд 8ОДИНОЧНЫЙ ОКОП
ДЛЯ СТРЕЛЬБЫ ИЗ АВОМАТА ЛЁЖА

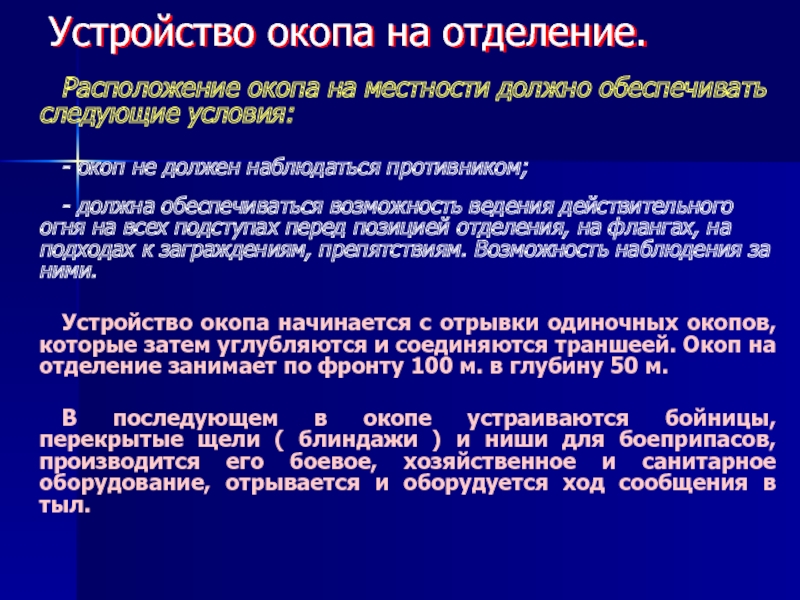

Слайд 9Устройство окопа на отделение.
Расположение окопа на местности должно обеспечивать следующие
условия:
- окоп не должен наблюдаться противником;
- должна обеспечиваться возможность
ведения действительного огня на всех подступах перед позицией отделения, на флангах, на подходах к заграждениям, препятствиям. Возможность наблюдения за ними.
Устройство окопа начинается с отрывки одиночных окопов, которые затем углубляются и соединяются траншеей. Окоп на отделение занимает по фронту 100 м. в глубину 50 м.
В последующем в окопе устраиваются бойницы, перекрытые щели ( блиндажи ) и ниши для боеприпасов, производится его боевое, хозяйственное и санитарное оборудование, отрывается и оборудуется ход сообщения в тыл.
Слайд 10Последовательность устройства окопа на отделение.
100 м
50 м
а
б
а – устройство одиночных
окопов для стрельбы лёжа, маскировка БМП (БТР) под фон окружающей
местности табельными средствами и местными материалами
б – углубление окопов до 1,1 м; устройство групповых окопов, начало отрывки окопа для БМП (БТР)
1- БМП (замаскированная)
2- окоп для стрелка
3- окоп для гранатомета
4- окоп для пулемёта
5- окоп для двух стрелков
6- зап. ячейка для гранатомёта
1
2
3
4
5
15
2
2
Слайд 11Последовательность устройства окопа на отделение
в - соединение одиночных и групповых
окопов ходом сообщения глубиной 0,6 м в окоп на отделение
и оборудование его запасными ячейками и площадками для стрелкового оружия, окончание отрывки окопа для БМП (БТР)
6 - запасная ячейка для гранатомёта
14 - запасная бойница для стрелка
в
14
14
6
Слайд 12Последовательность устройства окопа на отделение.
Углубление окопа на отделение до 1,1
м;
Устройство перекрытой щели, блиндажа, бойниц, ниш для боеприпасов, отрывка и
маскировка местными материалами запасного окопа для БМП (БТР)
г
12
11
9
10
8
13
7
7 - бойница
8 - окоп для БМП на запасной огневой позиции
9 - отхожее место
10 - возможный ход сообщения
11 - окоп для БМП на основной огневой позиции
12 - запасная площадка для пулемёта
13 - перекрытая щель (блиндаж)
Слайд 13Вопрос № 2.
Назначение траншей и ходов сообщения, их профиль, начертание
и расположение на местности. Порядок отрывки траншей с применением средств
механизации. Маскировка траншей.

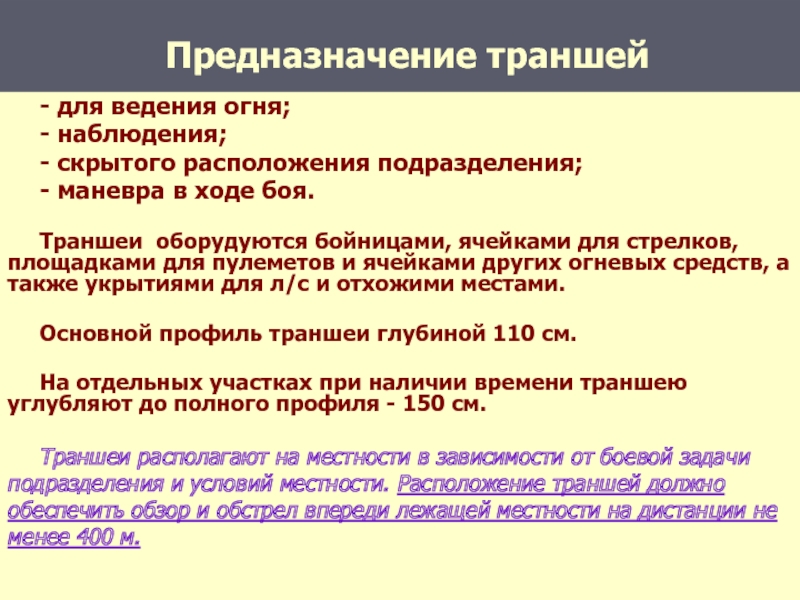

Слайд 14Предназначение траншей
- для ведения огня;
- наблюдения;
- скрытого расположения подразделения;
-
маневра в ходе боя.
Траншеи оборудуются бойницами, ячейками для стрелков,
площадками для пулеметов и ячейками других огневых средств, а также укрытиями для л/с и отхожими местами.
Основной профиль траншеи глубиной 110 см.
На отдельных участках при наличии времени траншею углубляют до полного профиля - 150 см.
Траншеи располагают на местности в зависимости от боевой задачи подразделения и условий местности. Расположение траншей должно обеспечить обзор и обстрел впереди лежащей местности на дистанции не менее 400 м.
Слайд 15Расположение траншей и ходов сообщения, на местности.
неправильно
неправильно
правильно
Топографический гребень
Расположение траншей
на скатах высот
Боевой гребень
неправильно
правильно
неправильно
б
а
Более 10 м
5-10 м
правильно
Расположение ходов сообщения
а- на
небольших высотах
б-на высотах большой протяжённости
Слайд 16Требования к расположению ходов сообщения на местности.
Ходы сообщения должны располагаться
вдоль явно выраженных линий местности и ее фоновых границ, в
стороне от хорошо заметных ориентиров.
Ходы сообщения нельзя направлять вдоль ската, т.к. в этом случае сложно вести огонь, а сами они будут хорошо просматриватся со стороны противника.
При выборе опорных пунктов на скатах большой протяженности ход сообщения должен отрываться короткими фасами до 10 м., и над ним желательно предусматривать маскировочное или защитное перекрытие.
При определении мест отрывки траншей и ходов сообщения на позиции надо стремиться к тому, чтобы они не сходились все в одной точке, т.е. разность их примыкания на 40-50 м., т.к. одним снарядом может быть нарушено сообщение одновременно по двум направлениям.
Слайд 17Маскировка траншей
Брустверы траншей для уменьшения заметности присыпаются растительным грунтом, травой,
а зимой-снегом.
Все сооружения, примкнутые к траншеям и расположенные в
пределах бруствера, маскируются под фон бруствера.
Участки обсыпок сооружений, выходящие за границы бруствера, маскируются под фон прилегающей местности.
Примкнутые ячейки для мотострелков скрываются простейшими масками из хворостяных каркасов с вплетением в них травы и веток.
Вынесенные ячейки и площадки с ходами сообщения к ним, маскируются под фон окружающей местности масками-перекрытиями из местных материалов.
Брустверы вынесенных ячеек и площадок делаются искаженной формы в виде естественных пятен.
Слайд 18Вопрос № 3.
Использование естественных укрытий для защиты боевой техники от
средств поражения противника.

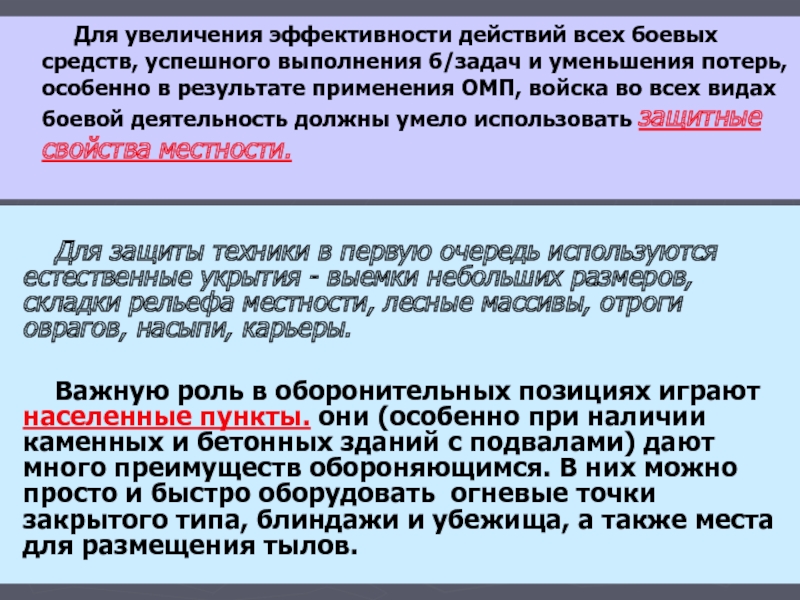

Слайд 19Для увеличения эффективности действий всех боевых средств, успешного выполнения б/задач
и уменьшения потерь, особенно в результате применения ОМП, войска во
всех видах боевой деятельность должны умело использовать защитные свойства местности.
Для защиты техники в первую очередь используются естественные укрытия - выемки небольших размеров, складки рельефа местности, лесные массивы, отроги оврагов, насыпи, карьеры.
Важную роль в оборонительных позициях играют населенные пункты. они (особенно при наличии каменных и бетонных зданий с подвалами) дают много преимуществ обороняющимся. В них можно просто и быстро оборудовать огневые точки закрытого типа, блиндажи и убежища, а также места для размещения тылов.
Слайд 21Вопрос № 4.
Окопы для танков, БМП. Укрытия для автомобилей и
специальных машин.
Слайд 22Основные типы окопов для танка
окоп с круговым обстрелом
В данном
окопе, корпус танка находится ниже уровня верхней кромки бруствера,
башня находится выше.
Окоп обеспечивает круговое наблюдение из танка и круговой обстрел.
окоп с сектором обстрела
Окоп скрывает всю проекцию танка. В секторе обстрела бруствер сделан пониженным.
Окоп обеспечивает максимальную маскировку танка и защиту от противотанковых средств противника. Противнику открыта только передняя часть башни, которая имеет максимальную броневую защиту.
Слайд 23Укрытия для автомобилей, тягачей и специальных машин.
Укрытие состоит:
- котлован (как
правило прямоугольной формы);
- одну или две аппарели - для въезда
и выезда;
- бруствер;
- водосборный колодец.
Длина укрытия по дну принимается равной длине укрываемой машины. Длина укрытия может быть уменьшена за счет расположения задней части укрываемой техники над аппарелью.
Ширина укрытия по дну должна быть на 40-50 см. больше ширины укрываемой машины.
При необходимости ширина укрытия принимается из расчета обеспечения возможности обслуживания укрываемой техники.
Общая высота закрытия (глубина котлована + высота бруствера) должна быть не менее высоты машины с грузом.
Для уменьшения объема отрываемого грунта при устройстве укрытия, высоту бруствера принимают до 150 см. Недостающую часть грунта, для устройства бруствера, берут вблизи от укрытия из резерва.
Слайд 24Виды работ при возведении укрытий
- выбор места для укрытия,
-
разбивка котлована для укрытия,
- отрывка котлована,
- маскировка укрытия.
Аппарели для въезда
и выезда из укрытий устраивают с уклоном:
- 1:3 - для колесных машин;
- 1:2 - для гусеничных машин.
Укрытия в мерзлых и тяжелых грунтах устраивают с применением взрывчатых веществ с последующей доработкой машиной или доделкой вручную

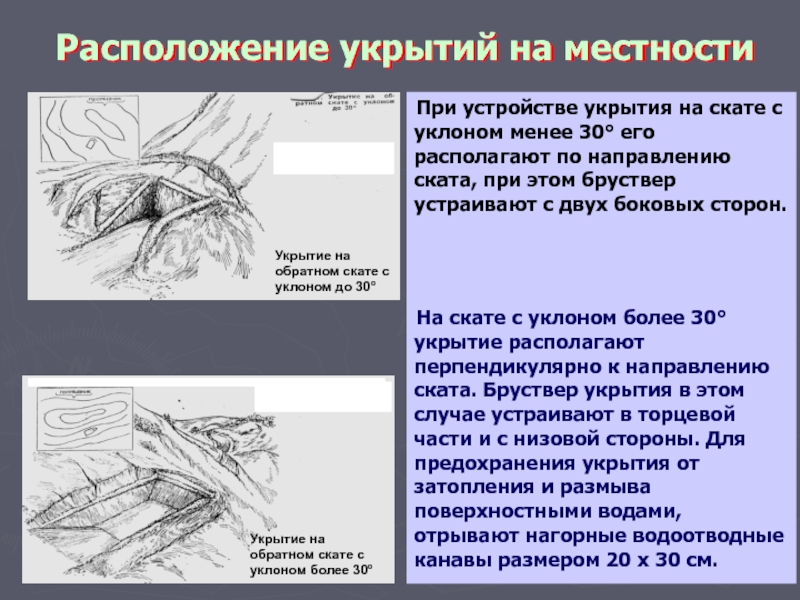

Слайд 25 Расположение укрытий на местности
При устройстве укрытия на скате с
уклоном менее 30° его располагают по направлению ската, при этом
бруствер устраивают с двух боковых сторон.
На скате с уклоном более 30° укрытие располагают перпендикулярно к направлению ската. Бруствер укрытия в этом случае устраивают в торцевой части и с низовой стороны. Для предохранения укрытия от затопления и размыва поверхностными водами, отрывают нагорные водоотводные канавы размером 20 х 30 см.
Укрытие на обратном скате с уклоном до 30°
Укрытие на обратном скате с уклоном более 30°
Слайд 26Маскировка укрытий
Маскировка укрытий для техники имеет целью скрытие или уменьшение
заметности объектов от воздушно-космической и наземной разведки противника.
Укрытия в
лесных массивах скрываются набросанной на поверхность грунта срезанной растительностью, а также простейшими масками в виде каркаса из проволоки, натянутого между деревьями, с подвешенными к нему кустами и верхушками деревьев. По возможности производится стягивание крон.
Брустверы, аппарели укрытий утемняются и деформируются растительным грунтом, листьями, травой, хвоей и др. материалом.
Укрытия, возводимые на открытой для наблюдения местности, маскируются под участки растительного покрова и местные предметы. В отдельных случаях производится распятнение местности, срезается дерновой покров, делаются присыпки контрастными к фону местными материалами, высаживаются отдельные кусты.

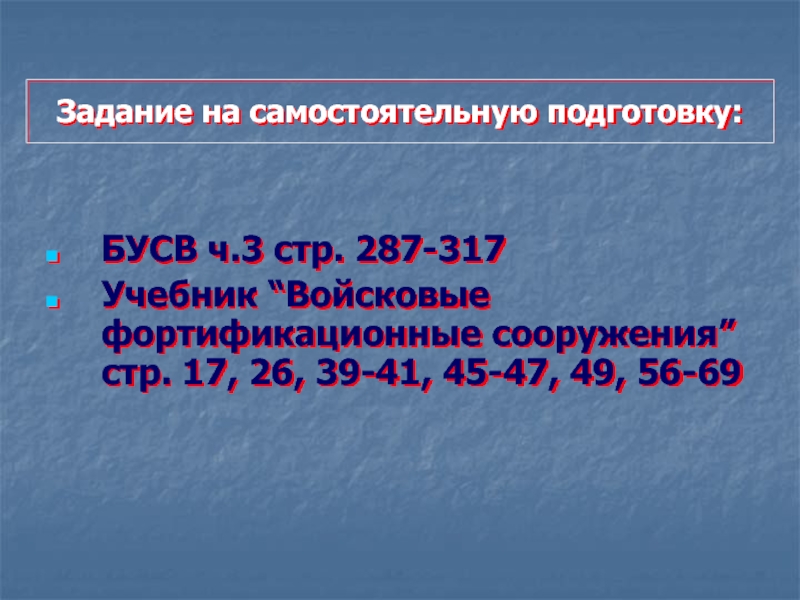

Слайд 27Задание на самостоятельную подготовку:
БУСВ ч.3 стр. 287-317
Учебник “Войсковые фортификационные сооружения”
стр. 17, 26, 39-41, 45-47, 49, 56-69
