Слайд 1Теплоотдача при конденсации
ФГБУ ВПО «Астраханский Государственный Технический Университет»
Кафедра «Теплоэнергетика»
Лекция №
11 на тему:
По дисциплине «Тепломассообмен»

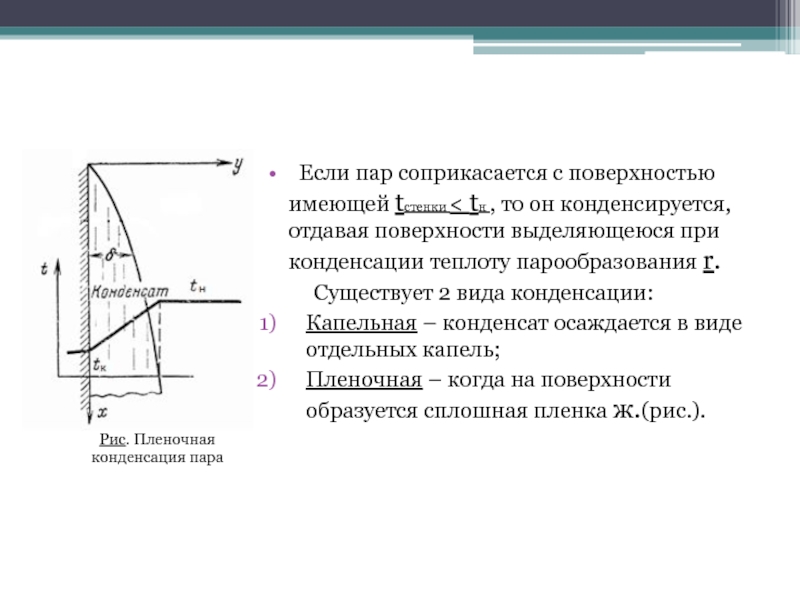

Слайд 2 Если пар соприкасается с поверхностью имеющей tстенки < tн
, то он конденсируется, отдавая поверхности выделяющеюся при конденсации теплоту
парообразования r.
Существует 2 вида конденсации:
Капельная – конденсат осаждается в виде отдельных капель;
Пленочная – когда на поверхности образуется сплошная пленка ж.(рис.).
Рис. Пленочная конденсация пара

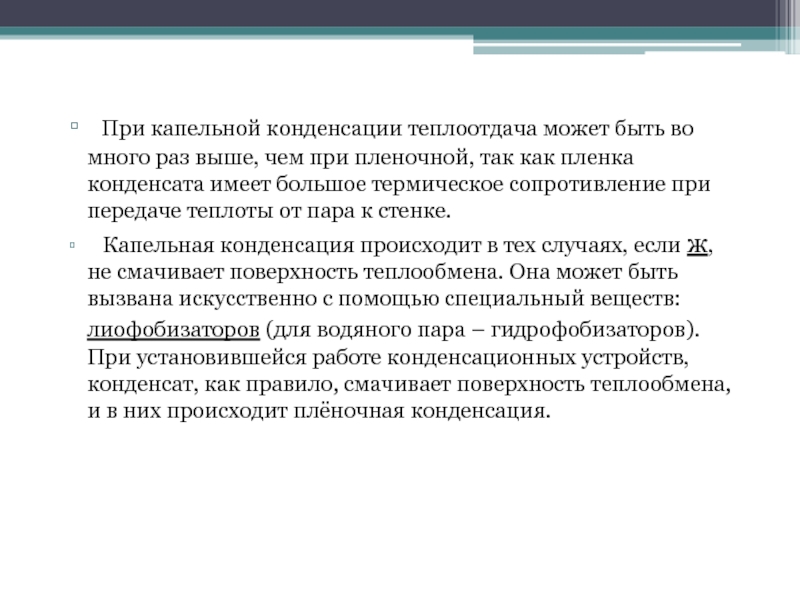

Слайд 3 При капельной конденсации теплоотдача может быть во много раз
выше, чем при пленочной, так как пленка конденсата имеет большое
термическое сопротивление при передаче теплоты от пара к стенке.
Капельная конденсация происходит в тех случаях, если ж, не смачивает поверхность теплообмена. Она может быть вызвана искусственно с помощью специальный веществ: лиофобизаторов (для водяного пара – гидрофобизаторов). При установившейся работе конденсационных устройств, конденсат, как правило, смачивает поверхность теплообмена, и в них происходит плёночная конденсация.

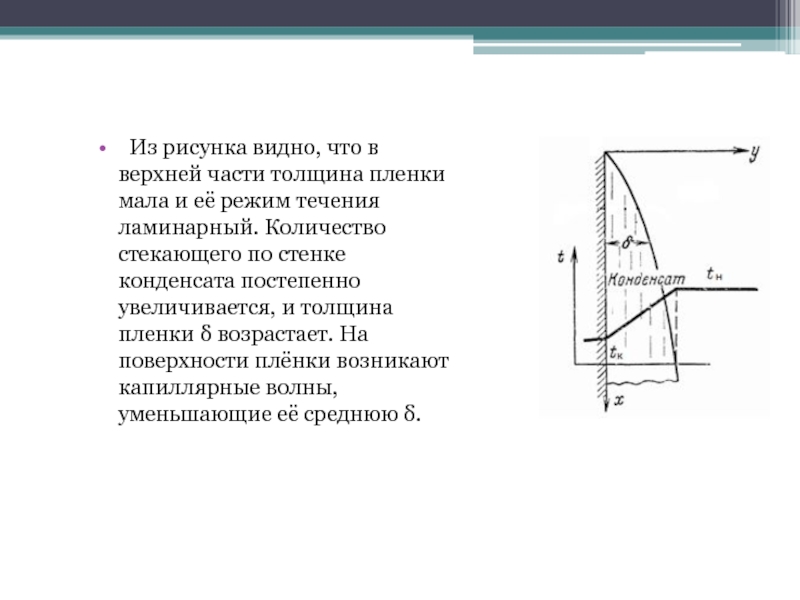

Слайд 4 Из рисунка видно, что в верхней части толщина пленки
мала и её режим течения ламинарный. Количество стекающего по стенке
конденсата постепенно увеличивается, и толщина пленки δ возрастает. На поверхности плёнки возникают капиллярные волны, уменьшающие её среднюю δ.
Слайд 5 Плотность теплового потока через плёнку (закон Фурье):
, где λ – теплопроводность конденсата.
С другой стороны:
Из сравнения двух уравнений, получим: !
То есть чем больше δ, тем меньше α и наоборот!
Слайд 6 Масса конденсата M, получающаяся на единицу
поверхности в единицу времени, получается, если q разделить на r:
Для влажного пара вместо r надо подставлять rx.
Формула для толщины пленки:
Переход от ламинарного течения пленки конденсата к турбулентному определяется критерием: ,
где – средняя скорость плёнки в рассматриваемом сечении. Здесь в качестве линейного размера принят эквивалентный диаметр пленки

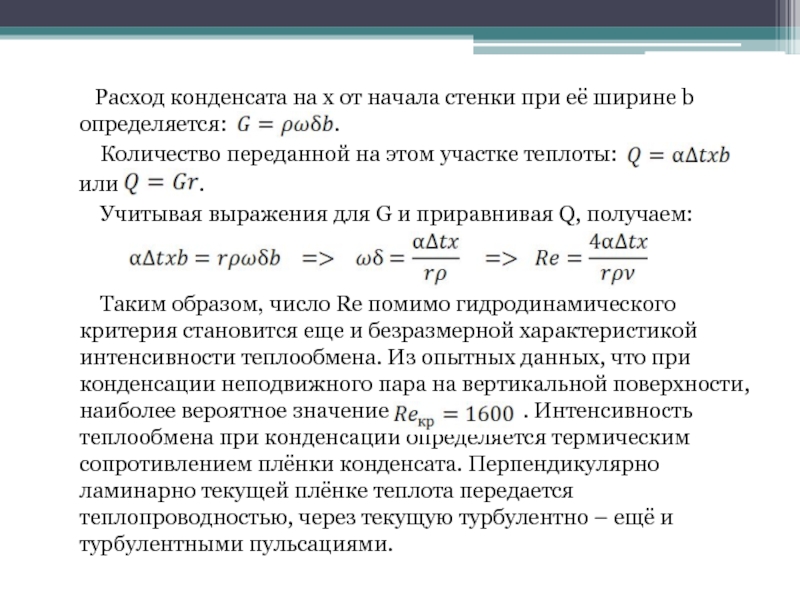

Слайд 7 Расход конденсата на x от начала
стенки при её ширине b определяется:
.
Количество переданной на этом участке теплоты:
или .
Учитывая выражения для G и приравнивая Q, получаем:
Таким образом, число Re помимо гидродинамического критерия становится еще и безразмерной характеристикой интенсивности теплообмена. Из опытных данных, что при конденсации неподвижного пара на вертикальной поверхности, наиболее вероятное значение . Интенсивность теплообмена при конденсации определяется термическим сопротивлением плёнки конденсата. Перпендикулярно ламинарно текущей плёнке теплота передается теплопроводностью, через текущую турбулентно – ещё и турбулентными пульсациями.
Слайд 8 При плёночной конденсации сухого насыщенного пара
для ламинарного режима течения плёнки конденсата на вертикальной поверхности и
вертикальных трубах – средний по длине α определяется:
где - приведенная высота вертикальной
поверхности;
- температурный напор;
Формула справедлива при Re < Reкр ≤ 1600, тогда Zкр = 2300.
Слайд 9 При определении среднего коэффициента α для
вертикальной поверхности в случае Re > Reкр , учитывая, что
в верхней ее части течение плёнки ламинарное, а в нижней – турбулентное, то:
,
где Prж и Prc - значения числа Pr для конденсата при tн и tс .
При пленочной конденсации сухого насыщенного пара на горизонтальных трубах средний по периметру коэффициент α :
<—>
где ; ,
R – радиус трубы; определяющая температура - tн
Слайд 10Комплексы физических величин:
и
- в зависимости от tн
приводится в таблицах!
Слайд 11 Так как интенсивность теплообмена при конденсации
определяется термическим сопротивлением пленки конденсата, а она книзу утолщается =>
α уменьшается;
Поэтому на вертикальных трубах по их высоте устанавливают конденсатоотводящие колпачки. При горизонтальном расположении труб промежуточный отвод конденсата достигается с помощью специальных наклонных перегородок.

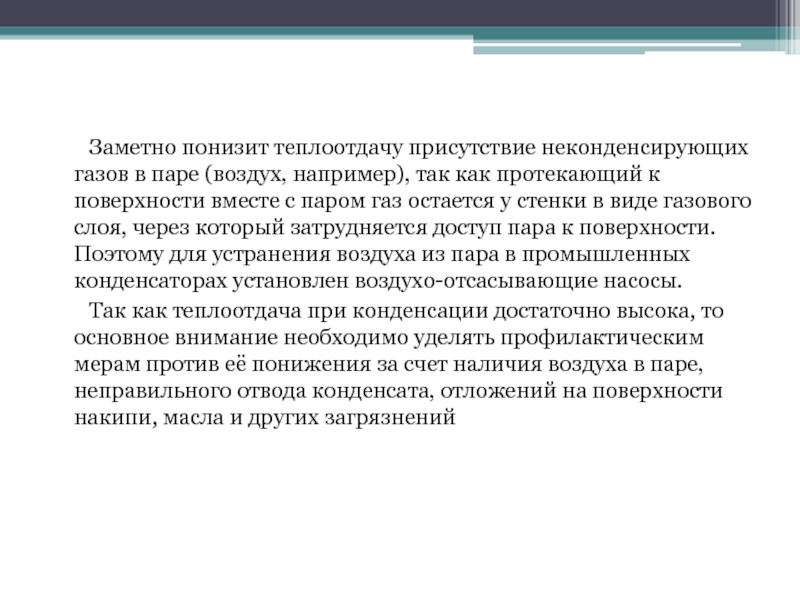

Слайд 12 Заметно понизит теплоотдачу присутствие неконденсирующих газов
в паре (воздух, например), так как протекающий к поверхности вместе
с паром газ остается у стенки в виде газового слоя, через который затрудняется доступ пара к поверхности. Поэтому для устранения воздуха из пара в промышленных конденсаторах установлен воздухо-отсасывающие насосы.
Так как теплоотдача при конденсации достаточно высока, то основное внимание необходимо уделять профилактическим мерам против её понижения за счет наличия воздуха в паре, неправильного отвода конденсата, отложений на поверхности накипи, масла и других загрязнений
