Технология автоматизированного проектирования

поддержанных комплексом взаимосвязанных средств автоматизации.
Цель CASE-технологии – отделить процесс

проектирования ИС от ее кодирования и последующих этапов разработки, максимально автоматизировать процесс разработки и функционирования систем.
Характеристики CASE-средств:
мощная графика для описания и документирования систем;
интеграция, обеспечивающая легкость передачи данных и позволяющая управлять всем процессом проектирования и разработки системы непосредственно через процесс планирования проекта;
использование репозитория для хранения всей информации о проекте.

течение всего ЖЦ (репозиторий)
Графические средства анализа и проектирования, обеспечивающие

создание и редактирование иерархически связанных диаграмм.
Средства разработки приложений, предназначенные для автоматизированной кодогенерации и тестирования.
Средства документирования, управления проектом и реинжиниринга.

выполняемым функциям и включает:
отдельные локальные средства, решающие небольшие автономные задачи

(tools);
набор частично интегрированных средств, охватывающих большинство этапов жизненного цикла ИС (toolkit);
полностью интегрированные средства, поддерживающие весь ЖЦ ИС и связанные общим репозиторием.

of Electrical and Electronics Engineers - Институт инженеров по электротехнике

и электронике).
Этапы внедрения CASE-средств:
Определение потребностей в CASE-средствах
Оценка и выбор CASE-средств
Выполнение пилотного проекта
Полномасштабное внедрение CASE-средств

согласованности с существующими в организации бизнес-процессами;
требуемая степень интеграции с другими

программными средствами;
опыт и квалификация пользователей.

персонала и используемого ПО.
Формальные подходы определяются моделью оценки зрелости

технологических процессов организации CMM (Capability Maturity Model), разработанной SEI (Software Engineering Institute), а также стандартами
ISO 9001: 1994
ISO 9003-3: 1991
ISO 9004-2:1991
ГОСТ Р ИСО 9004-2001, гр. Т59 «Рекомендации по улучшению деятельности».
Неформальные подходы базируются на использовании анкетирования сотрудников и руководства по вопросам текущей практики использования ПО, технологии и персонала. Для удобства составления анкет эти вопросы могут быть разбиты на 5 групп.

или спиральная);
используемые методы (структурные, объектно-ориентированные);
квалификация сотрудников;
наличие документированных стандартов

(формальных или неформальных) по анализу требований, спецификациям и проектированию, кодированию и тестированию;
виды документации, выпускаемой в процессе ЖЦ ПО.

человеко-месяцах;
среднее количество специалистов, участвующих в проектах различных категорий;
средний размер

проектов различных категорий в терминах кодовых метрик (например, в строках исходных кодов).

среднее время ожидания ресурсов;
перечень ПО, используемого в организации, и

его характер (готовые программные продукты, собственные разработки);
степень интеграции используемых программных продуктов, механизмы интеграции (существующие и планируемые);
уровень использования сетевых возможностей, доступных группе разработчиков;
используемые языки программирования;
средний процент вновь разрабатываемых, повторно используемых и реально эксплуатируемых приложений.

(наличие опыта успешных или неуспешных внедрений);
наличие лидеров, способных серьезно

повлиять на отношение к новым средствам;
наличие стремления у рядовых сотрудников к совершенствованию средств и технологии;
объем обучения, необходимого для ориентации пользователей в новой технологии;
стабильность и уровень текучести кадров.

организации к долгосрочному финансированию проекта;
готовность организации к выделению необходимых

специалистов для участия в процессе внедрения и к их обучению;
готовность персонала к существенному изменению технологии своей работы;
степень понимания персоналом масштаба изменений;
готовность технических специалистов и менеджеров к возможному снижению продуктивности своей работы;
готовность руководства к долговременному ожиданию отдачи от вложенных средств.

CMM или сертификации в соответствии с ISO 9001.
Потребности, соответствующие цели:
переход

от каскадной модели ЖЦ ПО к спиральной;
поддержка технологического процесса разработки ПО;
выпуск нормативной и технологической документации.
Матрица соответствия потребностей организации возможностям CASE-средств поможет определиться с выбором конкретного программного продукта.

приложений;
снижение доли ручного труда в процессе разработки и эксплуатации;

более точное соответствие приложений требованиям пользователей;
повышение качества проектирования и документирования;
улучшение коммуникации между пользователями и разработчиками;
повторное использование разработок;
кратковременное возрастание затрат, связанное с деятельностью по внедрению CASE-средств

в организации;

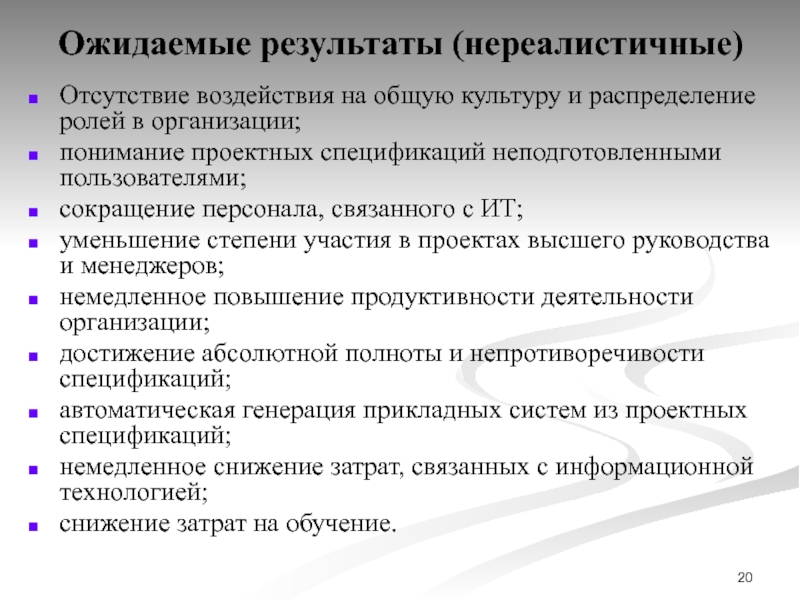

понимание проектных спецификаций неподготовленными пользователями;
сокращение персонала, связанного

с ИТ;
уменьшение степени участия в проектах высшего руководства и менеджеров;
немедленное повышение продуктивности деятельности организации;
достижение абсолютной полноты и непротиворечивости спецификаций;
автоматическая генерация прикладных систем из проектных спецификаций;
немедленное снижение затрат, связанных с информационной технологией;
снижение затрат на обучение.

CASE-средств;
технические средства;
приобретение, настройка CASE-средств и обучение пользователей;
интеграция

с другими средствами и существующими данными;
подготовка документации, стандартов и процедур использования средств;
обновление версий.

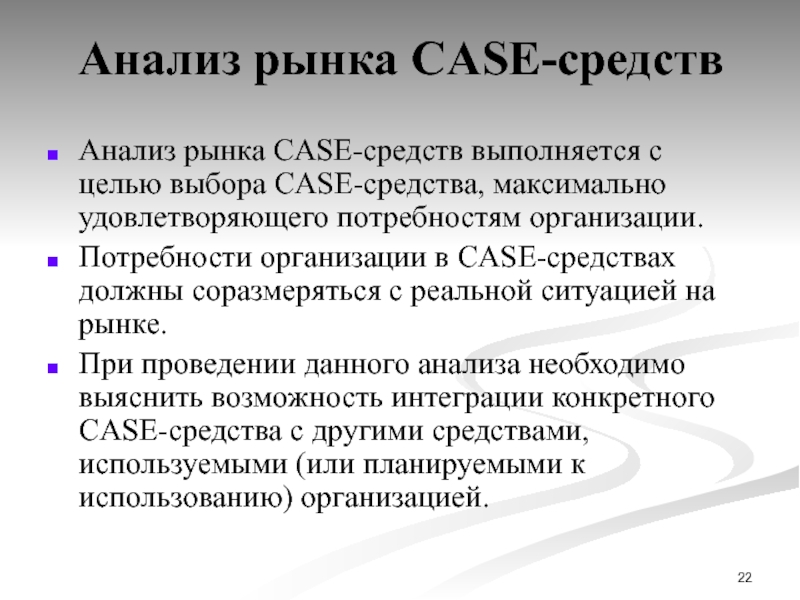

максимально удовлетворяющего потребностям организации.
Потребности организации в CASE-средствах должны соразмеряться

с реальной ситуацией на рынке.
При проведении данного анализа необходимо выяснить возможность интеграции конкретного CASE-средства с другими средствами, используемыми (или планируемыми к использованию) организацией.

каждой из потребностей организации, связанных с внедрением. По каждому критерию

должно быть определено его конкретное оптимальное значение.
Информация о таких метриках приведена в стандартах:
IEEE Std 1045-2002 (IEEE Standard for Software Productivity Metrics)
IEEE Std 1061-2004 (IEEE Standard for a Software Quality Metrics Methodology)

CASE-средства;
рейтинговые оценки уровня квалификации специалистов;
результаты опросов персонала по поводу отношения

к использованию CASE-средств;
соблюдение стандартов организации;
степень повторного использования существующих компонентов;
объем и виды необходимого обучения.

сравнения результатов;
критерии успешного внедрения, связанные с удовлетворением организационных потребностей;

подразделения организации, в которых должно выполняться внедрение CASE-средств;
влияние, оказываемое на другие подразделения организации;
основные факторы риска;
ориентировочный уровень расходов и источники финансирования процесса внедрения CASE-средств;
ключевой персонал и другие ресурсы.

анализ процесса разработки ИС в организации, что зачастую влечет за

собой общую реорганизацию процессов разработки ИС.
Результатом такой реорганизации становится крупномасштабная стратегия автоматизации процессов создания и сопровождения ИС.
Нисходящий подход рекомендуется для относительно зрелых организаций с устоявшимися процессами разработки ИС. Для повышения вероятности успеха требуется принятие серьезных обязательств со стороны как руководства, так и потенциальных пользователей.

средств, которые потенциально могут помочь организации в улучшении выполнения текущей

работы. Организация может затем оценить возможное воздействие средств на процесс разработки ИС.
Восходящий подход рекомендуется для организаций с узко специфическими потребностями в автоматизации, не нуждающихся в общем совершенствовании процессов разработки ИС.

проектной группы

следующие вопросы:
Целесообразно ли внедрять CASE-средство?
Какие конкретные особенности пилотного проекта

привели к его успеху (или неудаче)?
Какие проекты или подразделения в организации могли бы получить выгоду от использования CASE-средства?

данного CASE-средства.
Отказаться от использования CASE-средств вообще.

и возможных рисков, связанных с реализацией плана;
информацию относительно приобретения,

установки и настройки CASE-средств;
информацию относительно интеграции с существующими средствами, включая как интеграцию средств друг с другом, так и их интеграцию в процессы разработки и эксплуатации ПО, существующие в организации;
ожидаемые потребности в обучении;
ресурсы, используемые в течение и после завершения процесса перехода;
определение стандартных процедур использования CASE-средств.

присвоению имен;
процедуры контроля качества и процессов приемки, включая расписание

экспертиз и используемые методологии;
процедуры резервного копирования, конфигурирования и защиты базы данных проекта;
процедуры интеграции с существующими средствами и базами данных;
процедуры совместного использования данных и контроля целостности БД;
стандарты и процедуры обеспечения секретности;
стандарт оформления проектной документации;
стандарт интерфейса пользователя.
