Слайд 1 Топографические карты, их содержание и чтение
Кафедра тактико-специальной подготовки

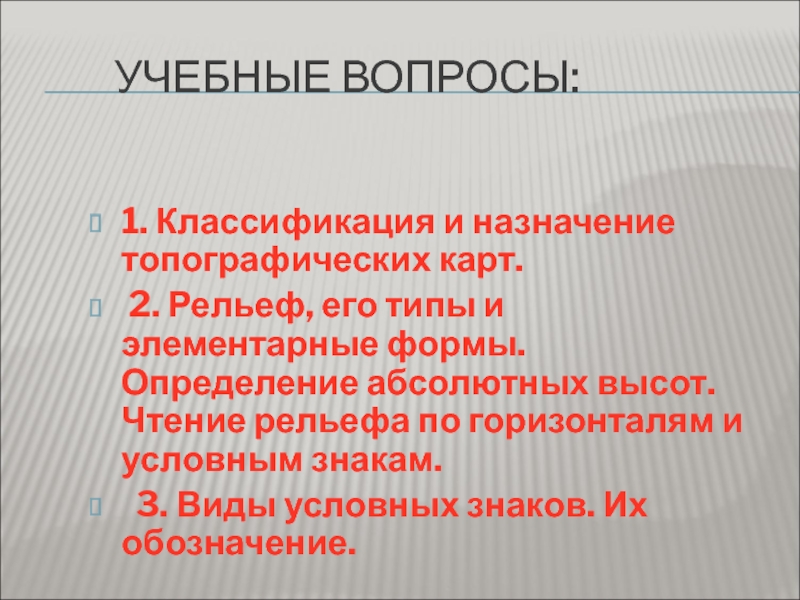

Слайд 2 УЧЕБНЫЕ ВОПРОСЫ:
1. Классификация и назначение топографических карт.
2. Рельеф, его
типы и элементарные формы. Определение абсолютных высот. Чтение рельефа по
горизонталям и условным знакам.
3. Виды условных знаков. Их обозначение.
Слайд 3 Цели:
1. Изучить классификацию и назначение топографических карт.
2. Научить курсантов чтению
топографических карт.
3. Изучить виды условных знаков, цветовое оформление, пояснительные
надписи и цифровое обозначение топографических карт.

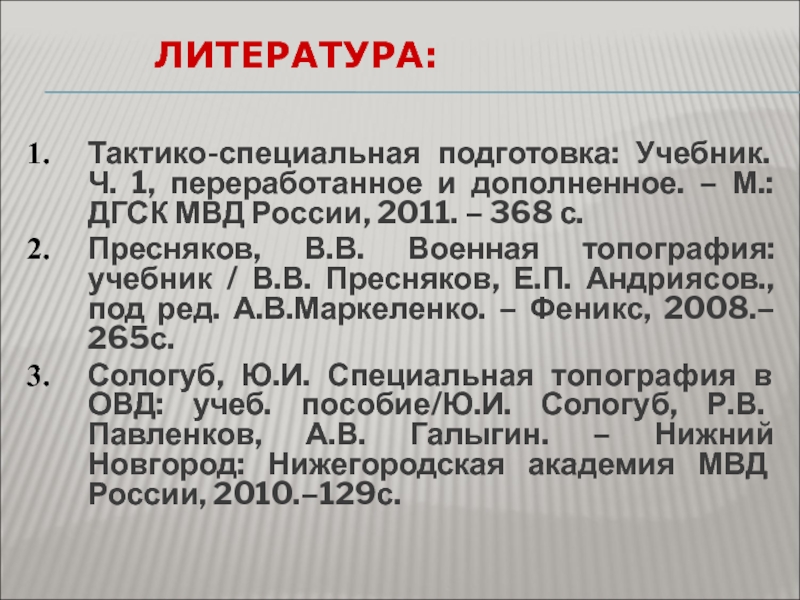

Слайд 4 Литература:
Тактико-специальная подготовка: Учебник. Ч. 1, переработанное и дополненное. – М.:
ДГСК МВД России, 2011. – 368 с.
Пресняков, В.В. Военная
топография: учебник / В.В. Пресняков, Е.П. Андриясов., под ред. А.В.Маркеленко. – Феникс, 2008.– 265с.
Сологуб, Ю.И. Специальная топография в ОВД: учеб. пособие/Ю.И. Сологуб, Р.В. Павленков, А.В. Галыгин. – Нижний Новгород: Нижегородская академия МВД России, 2010.–129с.

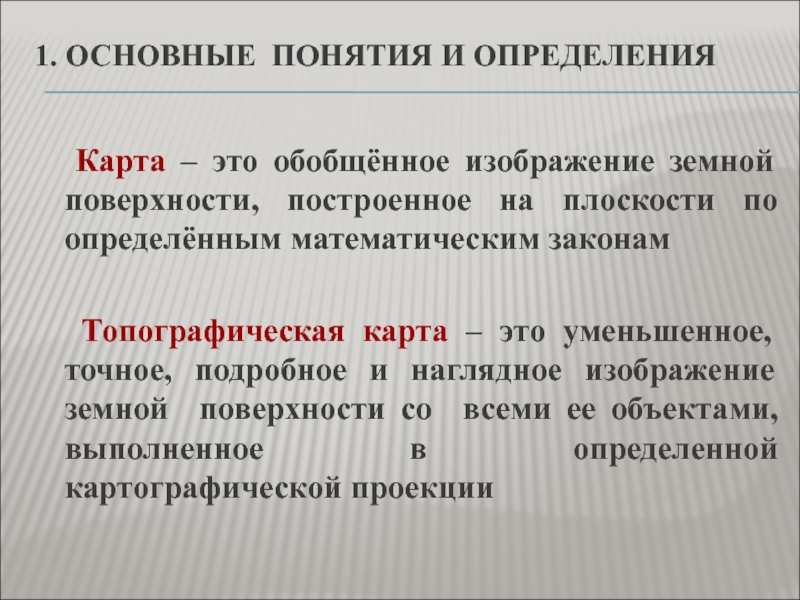

Слайд 51. ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ
Карта – это обобщённое
изображение земной поверхности, построенное на плоскости по определённым математическим законам
Топографическая карта – это уменьшенное, точное, подробное и наглядное изображение земной поверхности со всеми ее объектами, выполненное в определенной картографической проекции

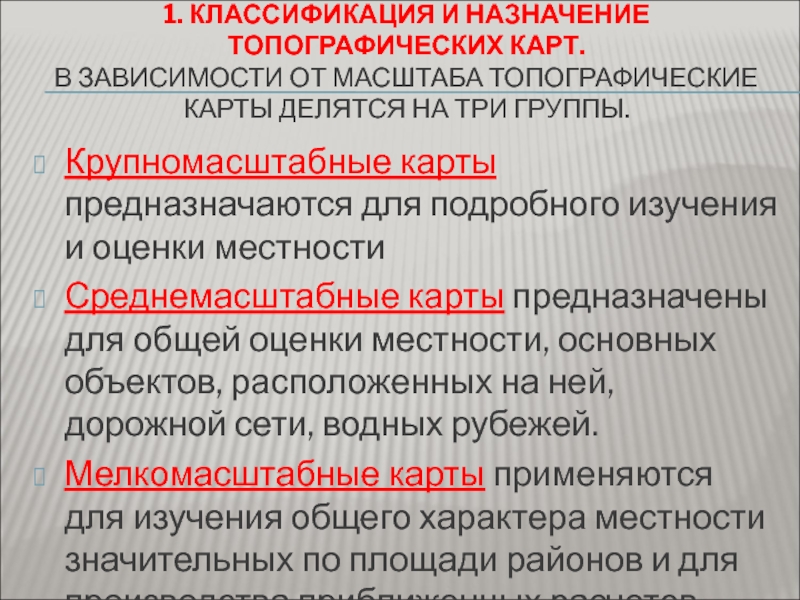

Слайд 61. Классификация и назначение топографических карт.
В зависимости от масштаба топографические
карты делятся на три группы.
Крупномасштабные карты предназначаются для подробного изучения
и оценки местности
Среднемасштабные карты предназначены для общей оценки местности, основных объектов, расположенных на ней, дорожной сети, водных рубежей.
Мелкомасштабные карты применяются для изучения общего характера местности значительных по площади районов и для производства приближенных расчетов.

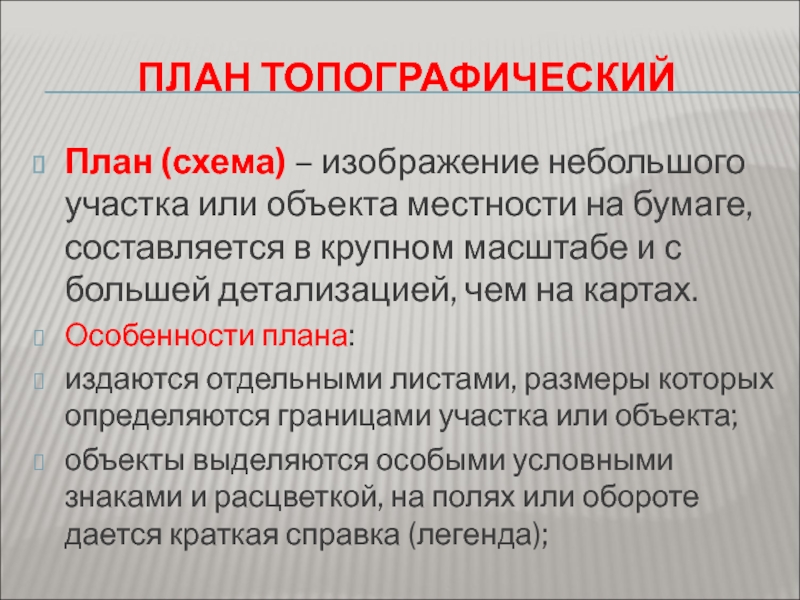

Слайд 10План топографический
План (схема) – изображение небольшого участка или объекта местности
на бумаге, составляется в крупном масштабе и с большей детализацией,
чем на картах.
Особенности плана:
издаются отдельными листами, размеры которых определяются границами участка или объекта;
объекты выделяются особыми условными знаками и расцветкой, на полях или обороте дается краткая справка (легенда);

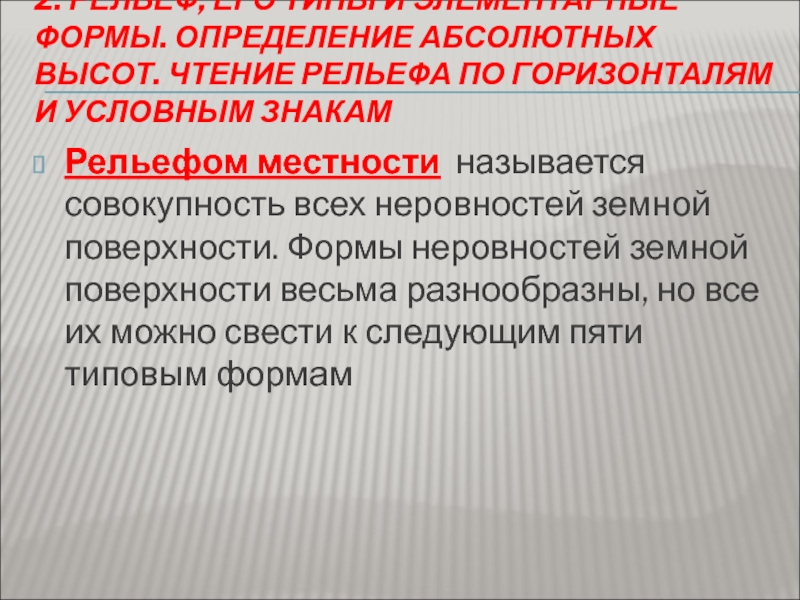

Слайд 112. Рельеф, его типы и элементарные формы. Определение абсолютных высот.
Чтение рельефа по горизонталям и условным знакам
Рельефом местности называется совокупность
всех неровностей земной поверхности. Формы неровностей земной поверхности весьма разнообразны, но все их можно свести к следующим пяти типовым формам
Слайд 12Рельеф – совокупность неровностей земной поверхности естественного и искусственного происхождения.
хребет
седловина
котловина
гора
лощина
уступ
(терраса)
Слайд 13 гора
Гора - значительное по высоте куполообразное возвышение с более
или менее ясно выраженным основанием — подошвой. Небольшая гора называется
холмом (высотой), а искусственная высота — курганом
седловина
Седловина — понижение на гребне хребта между
двумя смежными вершинами. В горах дороги и тропы часто проходят по седловинам, которые называются перевалами.
Горный хребет
Хребет — вытянутое в одном направлении возвышение
лощина
Лощина — вытянутое углубление, понижающееся в
одном направлении. К разновидностям лощин относятся долины (большие и широкие лощины с пологими скатами), ущелья (узкие и глубокие лощины с почти отвесными скатами), овраги и балки

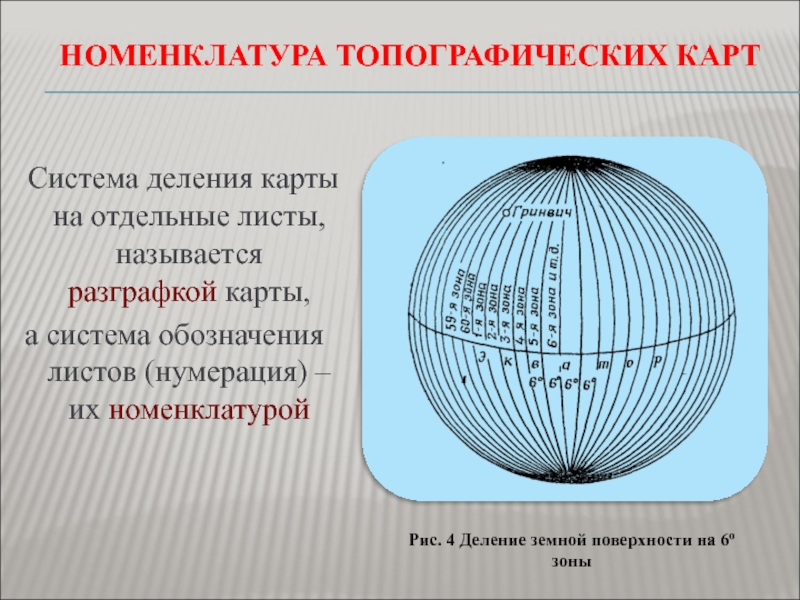

Слайд 17 Номенклатура топографических карт
Система деления карты на отдельные листы,
называется разграфкой карты,
а система обозначения листов (нумерация) – их
номенклатурой
Рис. 4 Деление земной поверхности на 6º зоны

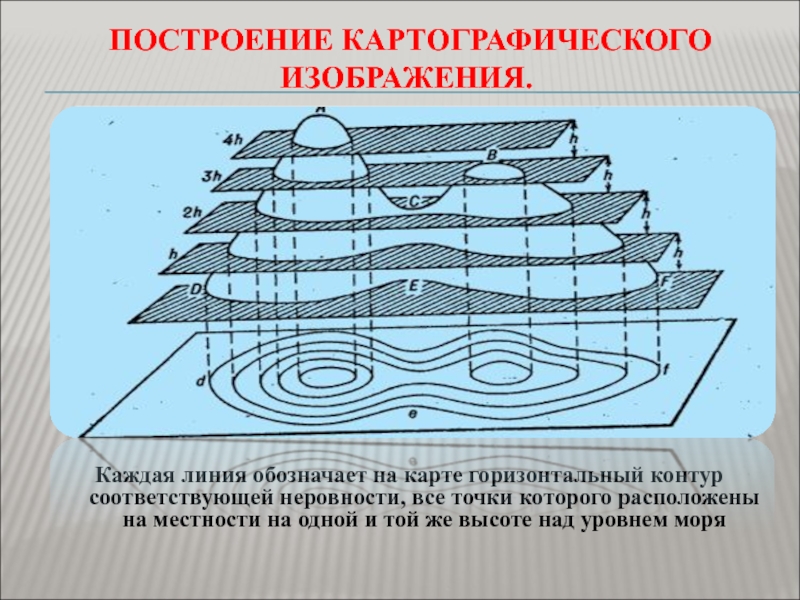

Слайд 18 Построение картографического изображения.
Каждая линия обозначает на карте
горизонтальный контур соответствующей неровности, все точки которого расположены на местности
на одной и той же высоте над уровнем моря

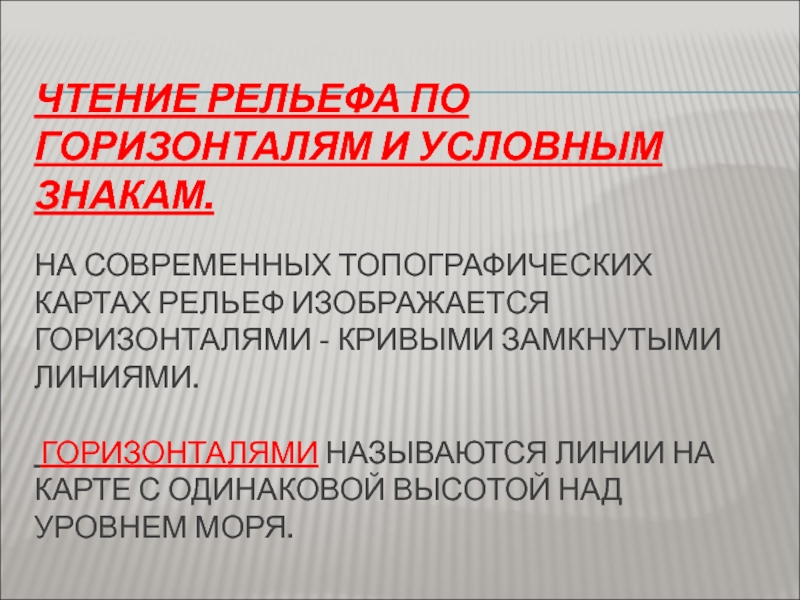

Слайд 19Чтение рельефа по горизонталям и условным знакам.
На современных топографических картах
рельеф изображается горизонталями - кривыми замкнутыми линиями.
Горизонталями называются линии
на карте с одинаковой высотой над уровнем моря.

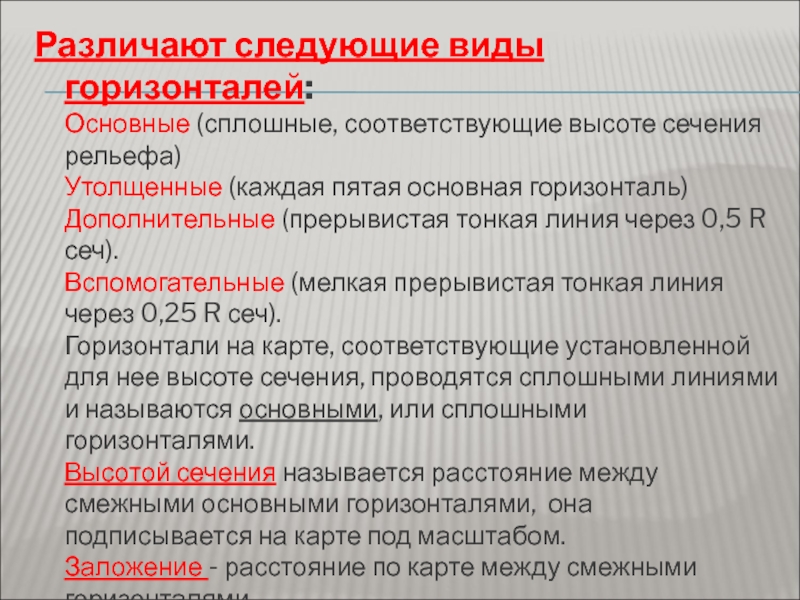

Слайд 20Различают следующие виды горизонталей:
Основные (сплошные, соответствующие высоте сечения рельефа)
Утолщенные
(каждая пятая основная горизонталь)
Дополнительные (прерывистая тонкая линия через 0,5 R
сеч).
Вспомогательные (мелкая прерывистая тонкая линия через 0,25 R сеч).
Горизонтали на карте, соответствующие установленной для нее высоте сечения, проводятся сплошными линиями и называются основными, или сплошными горизонталями.
Высотой сечения называется расстояние между смежными основными горизонталями, она подписывается на карте под масштабом.
Заложение - расстояние по карте между смежными горизонталями.
Слайд 21 Изображение рельефа местности на картах
Горизонталь – замкнутая кривая линия
на карте, которой соответствует на местности контур, все точки которого
расположеня на одной высоте над уровнем моря
Основные, половинные и дополнительные горизонтали

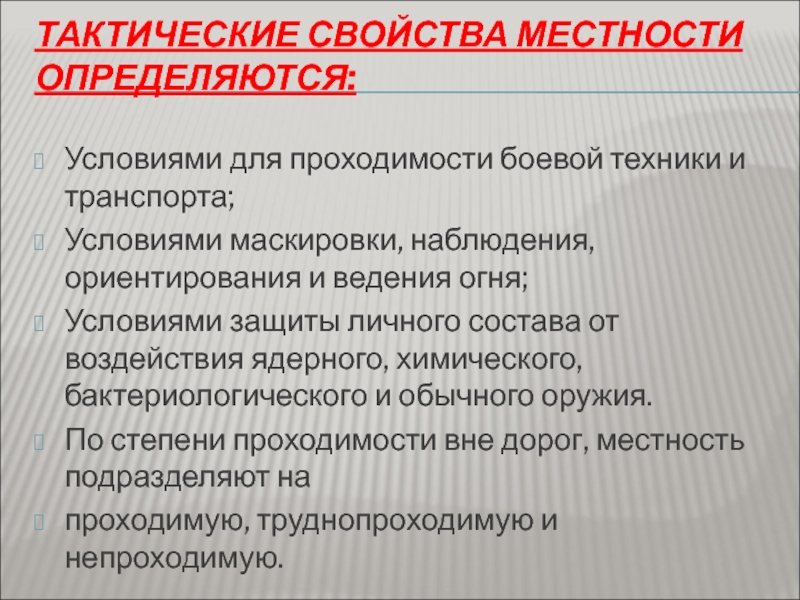

Слайд 22Тактические свойства местности определяются:
Условиями для проходимости боевой техники и транспорта;
Условиями
маскировки, наблюдения, ориентирования и ведения огня;
Условиями защиты личного состава от
воздействия ядерного, химического, бактериологического и обычного оружия.
По степени проходимости вне дорог, местность подразделяют на
проходимую, труднопроходимую и непроходимую.
Слайд 23ПРОХОДИМАЯ МЕСТНОСТЬ – допускает широкий манёвр и беспрепятственное движение боевой
и автомобильной техники.
ТРУДНОПРОХОДИМАЯ – доступна для движения только по отдельным
направлениям с небольшой скоростью. Возможности маневрирования на ней ограничены.
НЕПРОХОДИМАЯ МЕСТНОСТЬ – недоступна для движения всех видов транспорта и боевой техники.

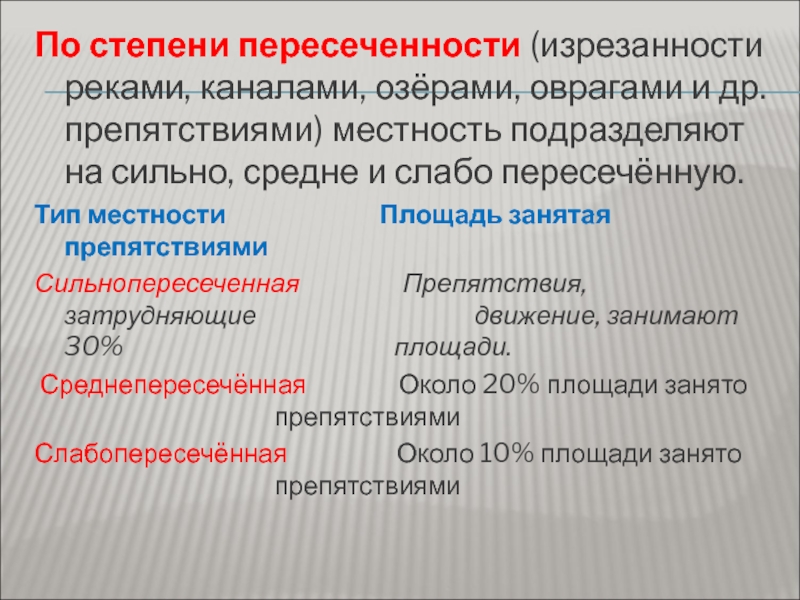

Слайд 27По степени пересеченности (изрезанности реками, каналами, озёрами, оврагами и др.
препятствиями) местность подразделяют на сильно, средне и слабо пересечённую.
Тип местности
Площадь занятая препятствиями
Сильнопересеченная Препятствия, затрудняющие движение, занимают 30% площади.
Среднепересечённая Около 20% площади занято препятствиями
Слабопересечённая Около 10% площади занято препятствиями

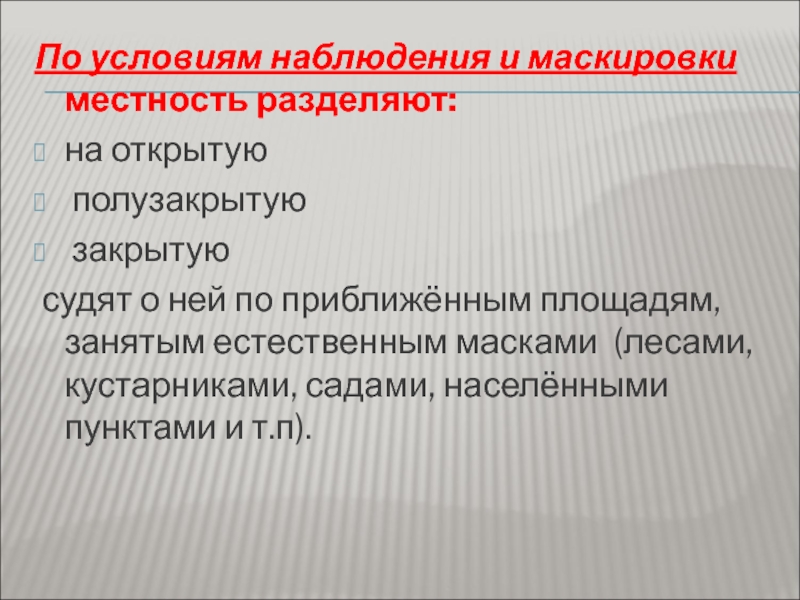

Слайд 28По условиям наблюдения и маскировки местность разделяют:
на открытую
полузакрытую
закрытую
судят о ней по приближённым площадям, занятым естественным
масками (лесами, кустарниками, садами, населёнными пунктами и т.п).

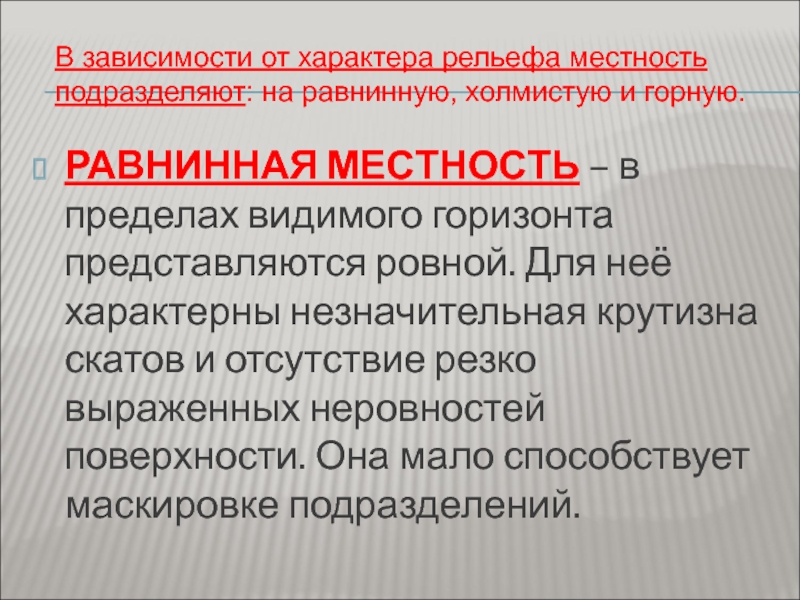

Слайд 29РАВНИННАЯ МЕСТНОСТЬ – в пределах видимого горизонта представляются ровной. Для
неё характерны незначительная крутизна скатов и отсутствие резко выраженных неровностей
поверхности. Она мало способствует маскировке подразделений.
В зависимости от характера рельефа местность подразделяют: на равнинную, холмистую и горную.

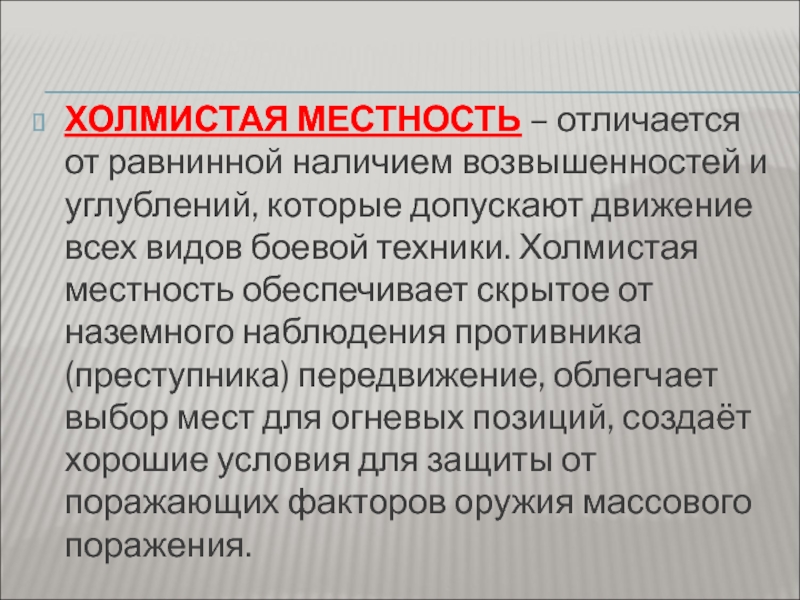

Слайд 31ХОЛМИСТАЯ МЕСТНОСТЬ – отличается от равнинной наличием возвышенностей и углублений,
которые допускают движение всех видов боевой техники. Холмистая местность обеспечивает
скрытое от наземного наблюдения противника (преступника) передвижение, облегчает выбор мест для огневых позиций, создаёт хорошие условия для защиты от поражающих факторов оружия массового поражения.
Слайд 33ГОРНАЯ МЕСТНОСТЬ – имеет резко выраженные возвышенности и углубления. Она
относиться к закрытой и резкопересечённой местности. Вне дорог движение часто
затруднено даже для небольших подразделений и одиночных лиц. Затруднено ведение огня, наблюдение и ориентирование. Горная местность характеризуется редкой сетью дорог, быстрым течением рек с резким колебанием уровней воды в летний период, возможностью камнепадов, снежных лавин.

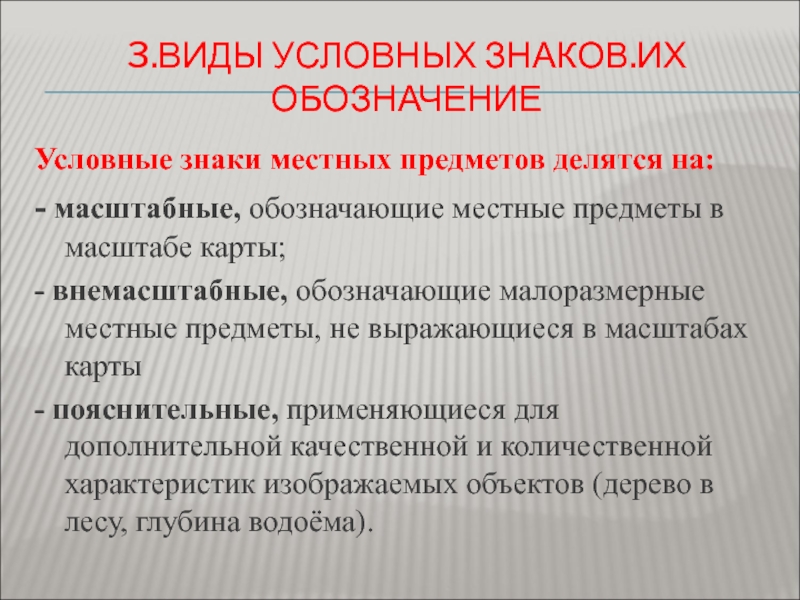

Слайд 353.ВИДЫ УСЛОВНЫХ ЗНАКОВ.ИХ ОБОЗНАЧЕНИЕ
Условные знаки местных предметов делятся на:
- масштабные,
обозначающие местные предметы в масштабе карты;
- внемасштабные, обозначающие малоразмерные местные
предметы, не выражающиеся в масштабах карты
- пояснительные, применяющиеся для дополнительной качественной и количественной характеристик изображаемых объектов (дерево в лесу, глубина водоёма).

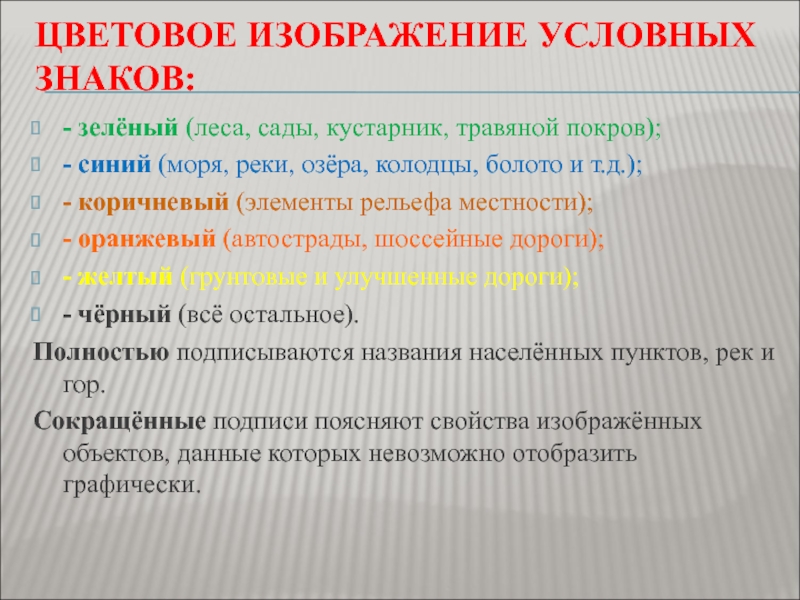

Слайд 36Цветовое изображение условных знаков:
- зелёный (леса, сады, кустарник, травяной покров);
-
синий (моря, реки, озёра, колодцы, болото и т.д.);
- коричневый (элементы
рельефа местности);
- оранжевый (автострады, шоссейные дороги);
- желтый (грунтовые и улучшенные дороги);

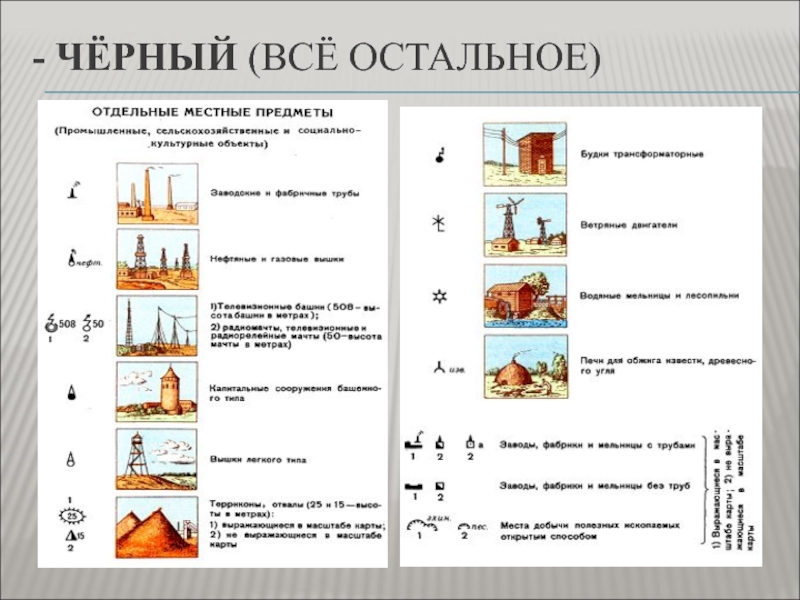

- чёрный (всё остальное).
Полностью подписываются названия населённых пунктов, рек и гор.
Сокращённые подписи поясняют свойства изображённых объектов, данные которых невозможно отобразить графически.

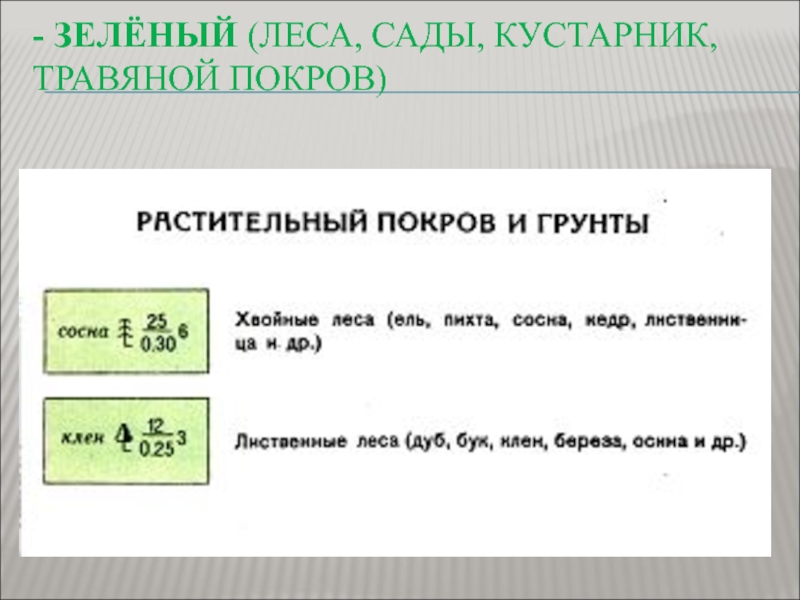

Слайд 37- зелёный (леса, сады, кустарник, травяной покров)

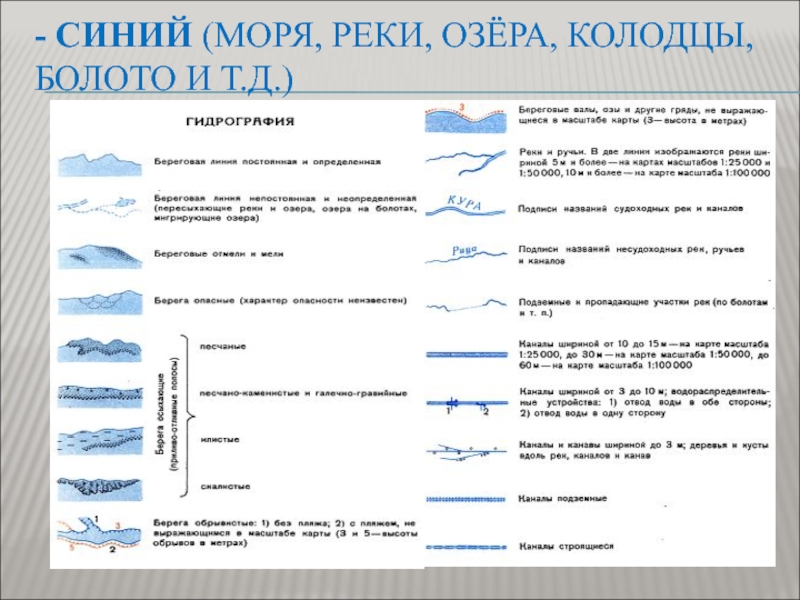

Слайд 38- синий (моря, реки, озёра, колодцы, болото и т.д.)
Слайд 39- коричневый (элементы рельефа местности)
Слайд 40- оранжевый (автострады, шоссейные дороги); желтый (грунтовые и улучшенные дороги)
