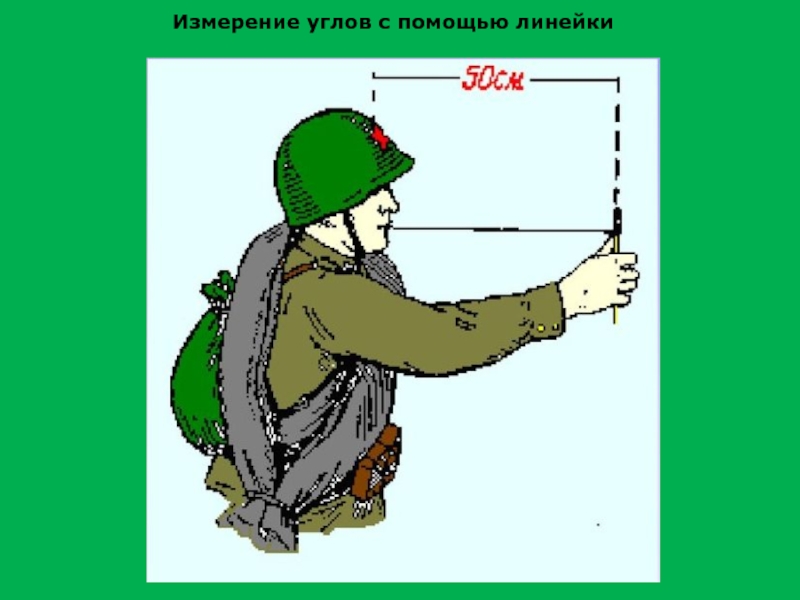

- 7. Измерение углов с помощью линейки
- 8. При Д = 50 см, одна тысячная
- 9. Измерение углов подручными предметами
- 10. Побочные явления, которые влияют на точность глазомерного
- 11. Глазомерная оценка расстояний может облегчаться и контролироваться

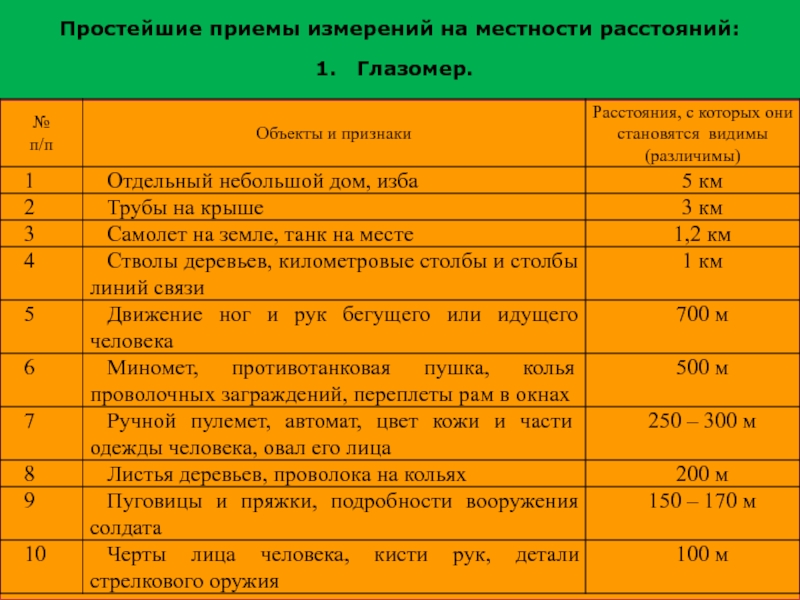

- 12. Простейшие приемы измерений на местности расстояний:Глазомер.
- 13. Слайд 13
- 14. 2. Измерение расстояний шагами.3. Определение расстояний по

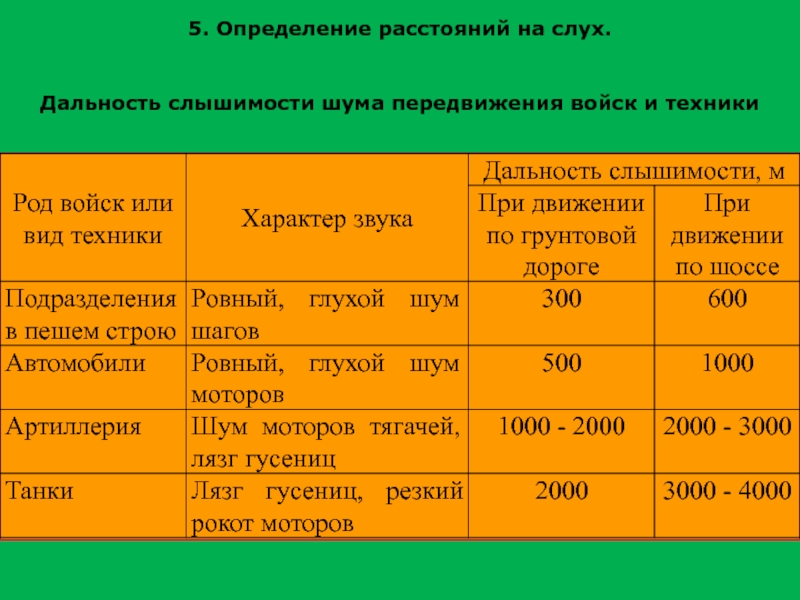

- 15. 5. Определение расстояний на слух.Дальность слышимости шума передвижения войск и техники

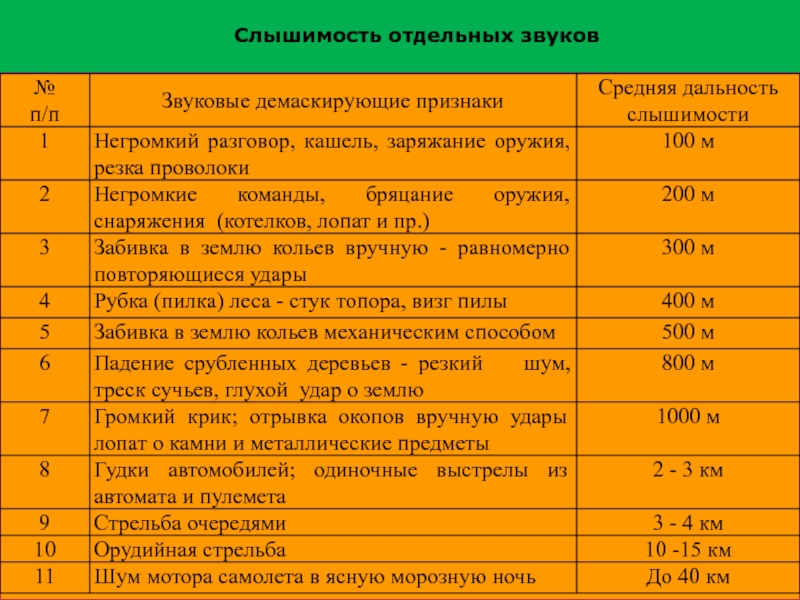

- 16. Слышимость отдельных звуков

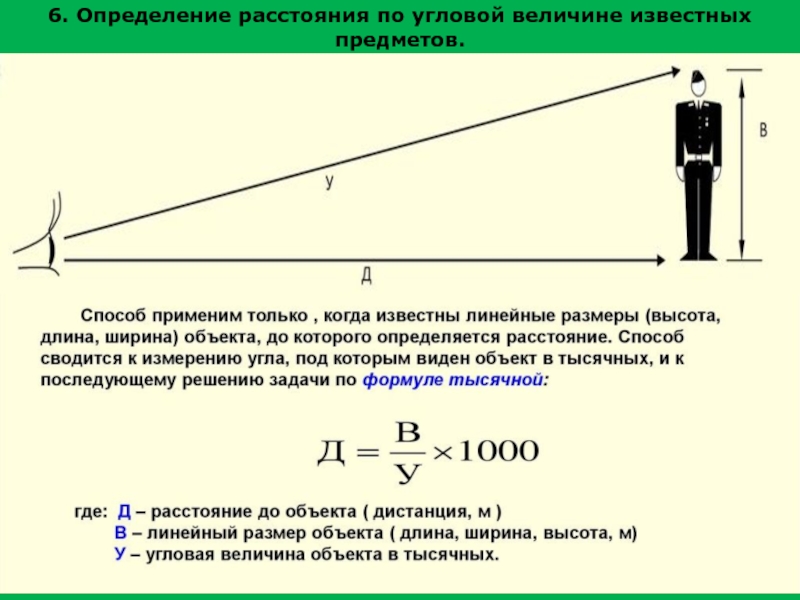

- 17. 6. Определение расстояния по угловой величине известных предметов.

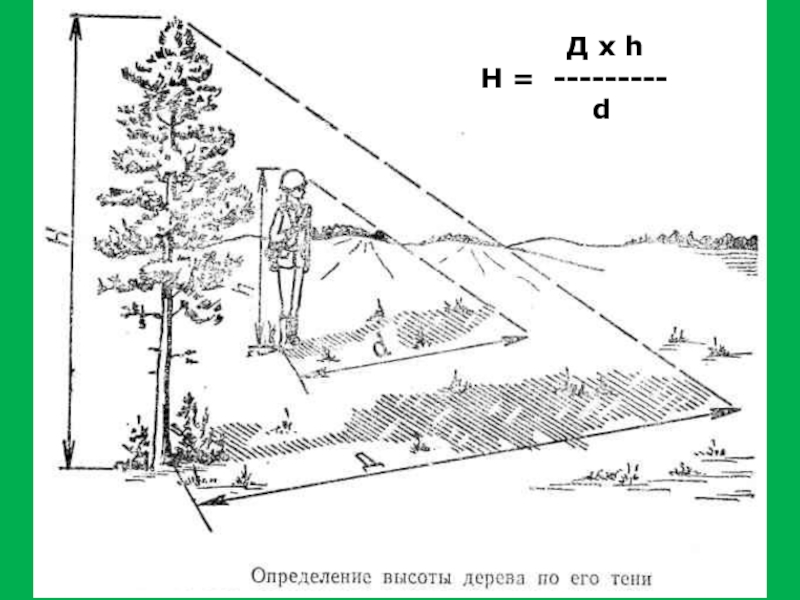

- 18. Д х h Н = --------- d

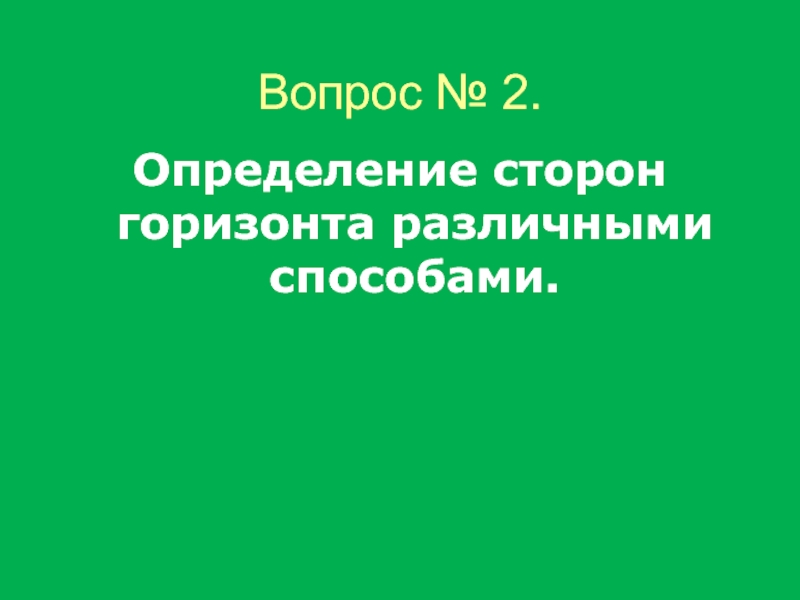

- 19. Вопрос № 2.Определение сторон горизонта различными способами.

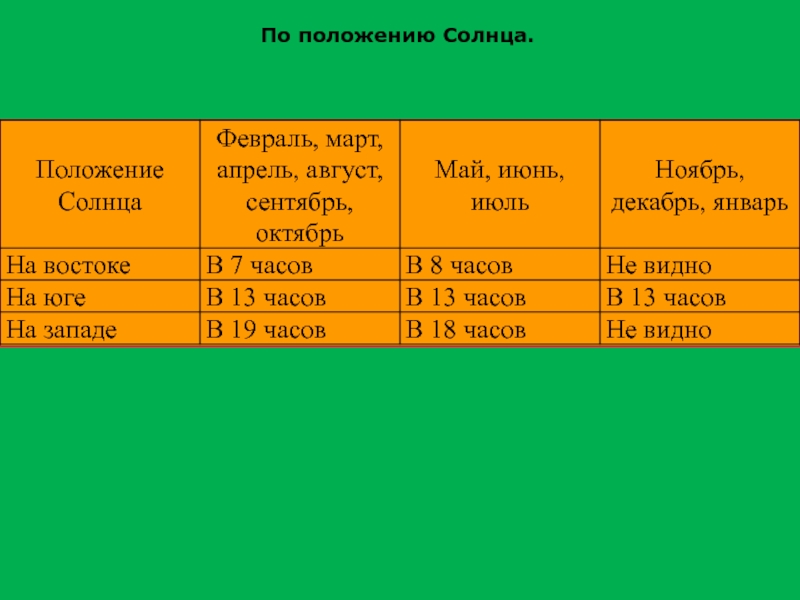

- 20. По положению Солнца.

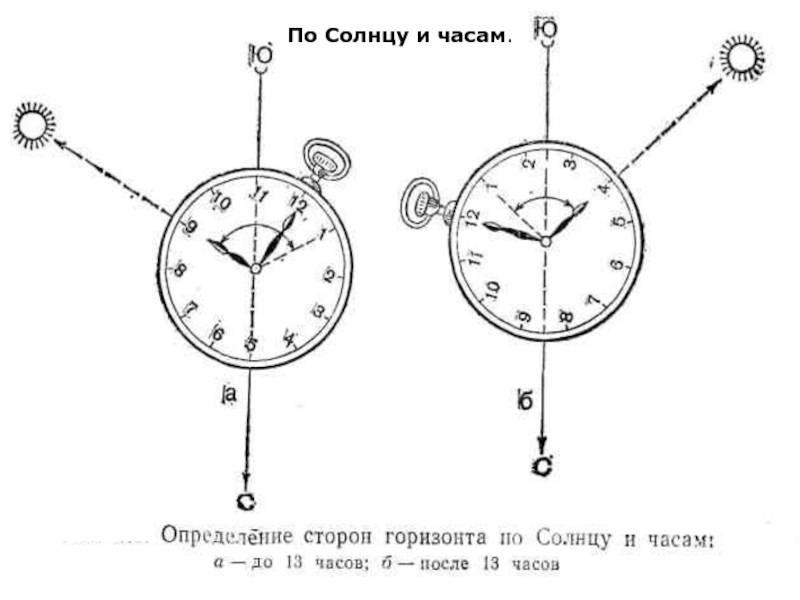

- 21. По Солнцу и часам.

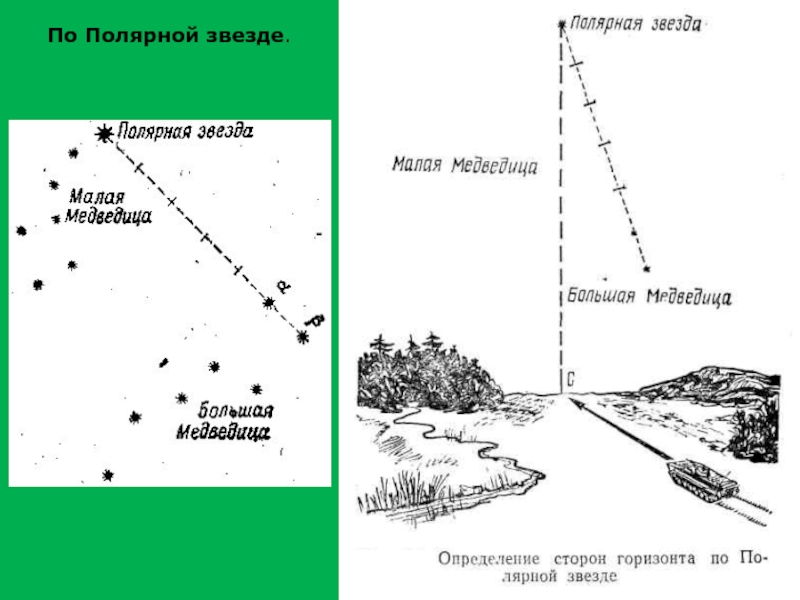

- 22. По Полярной звезде.

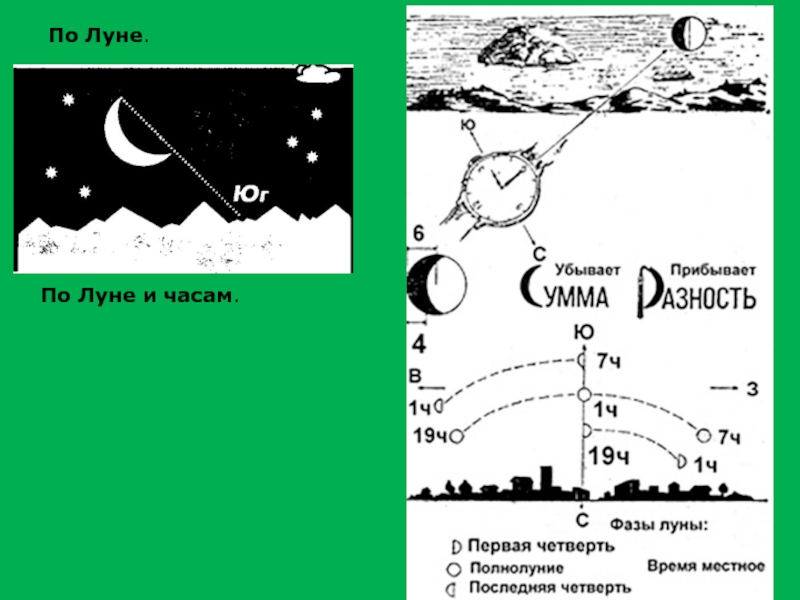

- 23. По Луне и часам.По Луне.
- 24. По фазам Луны.
- 25. 1) Кора большинства деревьев грубее с северной
- 26. 2) После дождя стволы сосен чернеют с севера;
- 27. 3) С северной стороны деревья, камни, деревянные
- 28. 4) На хвойных деревьях смола более обильно накапливается с южной стороны;
- 29. 5) Ветви дерева, как правило, более развиты,
- 30. 6) Муравейники располагаются с южной стороны деревьев,
- 31. 7) Ягоды и фрукты раньше приобретают окраску зрелости (краснеют, желтеют) с южной стороны;
- 32. 8) Просеки в больших лесных массивах, как
- 33. 9) В степи грызуны обычно вход делают с южной стороны холма;
- 34. 10) Шляпки подсолнечника при полном цветении всегда повернуты в одном направлении — на юг;
- 35. 11) Более крутая и оголенная сторона оврага — северная;
- 36. 12) Снега больше бывает на северной стороне
- 37. 13) Трава на северных окраинах лесных прогалин
- 38. 14) Кора отдельно стоящих деревьев с северной
- 39. 15) Мох покрывает большие камни и скалы с северной стороны;
- 40. 16) Алтари православных церквей и лютеранских кирок
- 41. Слайд 41
- 42. Слайд 42
- 43. Литература:1. Военная топография, учебник. И.А. Бубнов. Военное
- 44. Скачать презентанцию

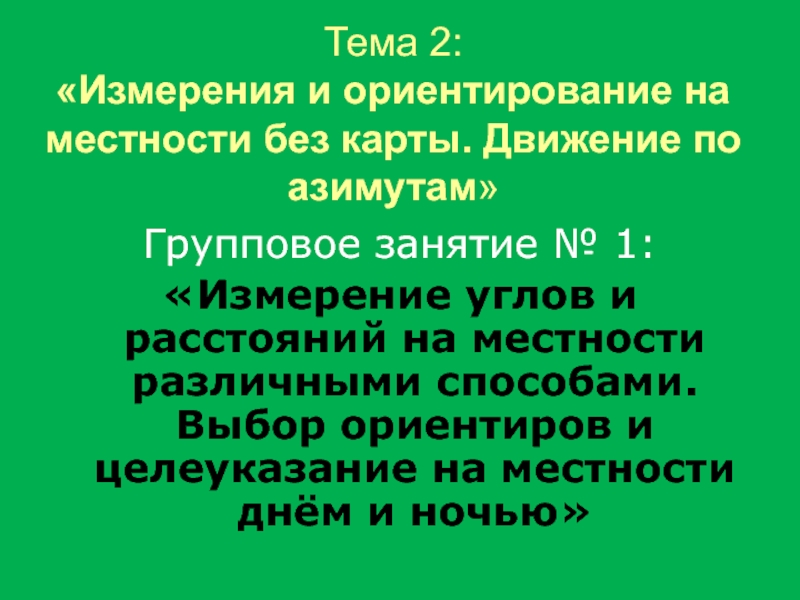

Тема 2: «Измерения и ориентирование на местности без карты. Движение по азимутам»Групповое занятие № 1:«Измерение углов и расстояний на местности различными способами. Выбор ориентиров и целеуказание на местности днём и ночью»
Слайды и текст этой презентации
Слайд 2Тема 2: «Измерения и ориентирование на местности без карты. Движение по
азимутам»
способами. Выбор ориентиров и целеуказание на местности днём и ночью»

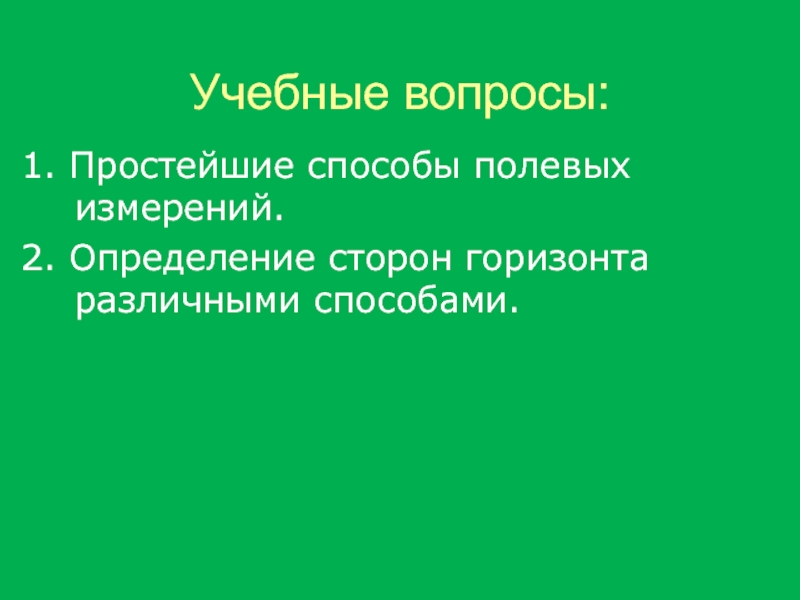

Слайд 3Учебные вопросы:
1. Простейшие способы полевых измерений.
2. Определение сторон горизонта различными
способами.

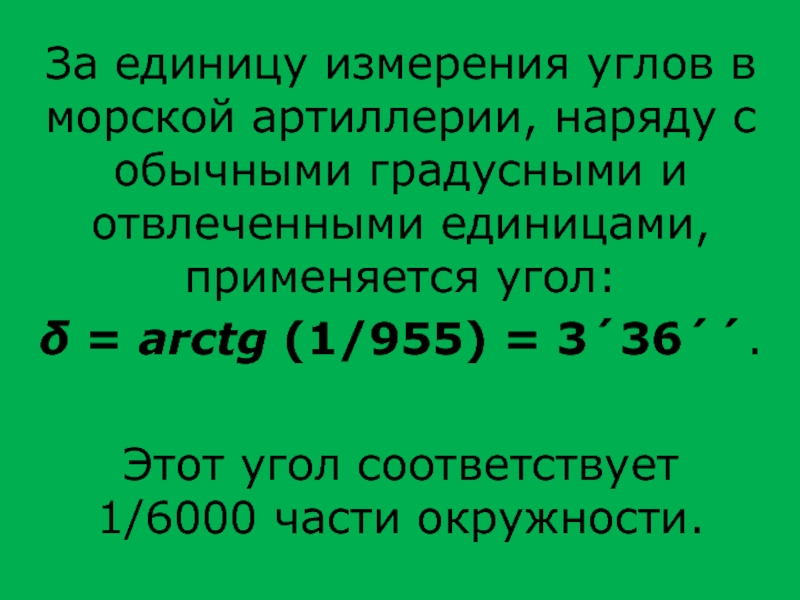

Слайд 5За единицу измерения углов в морской артиллерии, наряду с обычными
градусными и отвлеченными единицами, применяется угол:
δ = arctg (1/955)
= 3´36´´.Этот угол соответствует 1/6000 части окружности.
Слайд 8При Д = 50 см, одна тысячная равна 0,5 мм;
поэтому одному миллиметру будет соответствовать угол, равный двум тысячным, т.е.
0-02

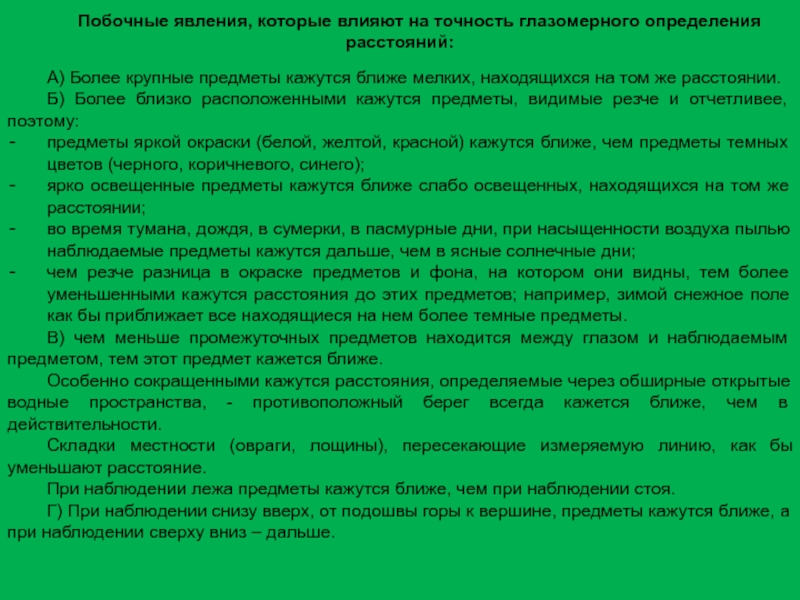

Слайд 10Побочные явления, которые влияют на точность глазомерного определения расстояний:
А) Более
крупные предметы кажутся ближе мелких, находящихся на том же расстоянии.
Б)
Более близко расположенными кажутся предметы, видимые резче и отчетливее, поэтому:предметы яркой окраски (белой, желтой, красной) кажутся ближе, чем предметы темных цветов (черного, коричневого, синего);
ярко освещенные предметы кажутся ближе слабо освещенных, находящихся на том же расстоянии;
во время тумана, дождя, в сумерки, в пасмурные дни, при насыщенности воздуха пылью наблюдаемые предметы кажутся дальше, чем в ясные солнечные дни;
чем резче разница в окраске предметов и фона, на котором они видны, тем более уменьшенными кажутся расстояния до этих предметов; например, зимой снежное поле как бы приближает все находящиеся на нем более темные предметы.
В) чем меньше промежуточных предметов находится между глазом и наблюдаемым предметом, тем этот предмет кажется ближе.
Особенно сокращенными кажутся расстояния, определяемые через обширные открытые водные пространства, - противоположный берег всегда кажется ближе, чем в действительности.
Складки местности (овраги, лощины), пересекающие измеряемую линию, как бы уменьшают расстояние.
При наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя.
Г) При наблюдении снизу вверх, от подошвы горы к вершине, предметы кажутся ближе, а при наблюдении сверху вниз – дальше.
Слайд 11Глазомерная оценка расстояний может облегчаться и контролироваться следующими приемами:
а) использованием
нескольких человек для измерения одной и той же линии независимо
друг от друга; среднее из всех определений будет наиболее точным результатом;б) сравнением измеряемого расстояния с другим, обозначенным на местности протяжением, величина которого известна (например, вблизи измеряемого участка может проходить воздушная линия связи или электросети, расстояние между столбами которой известно).

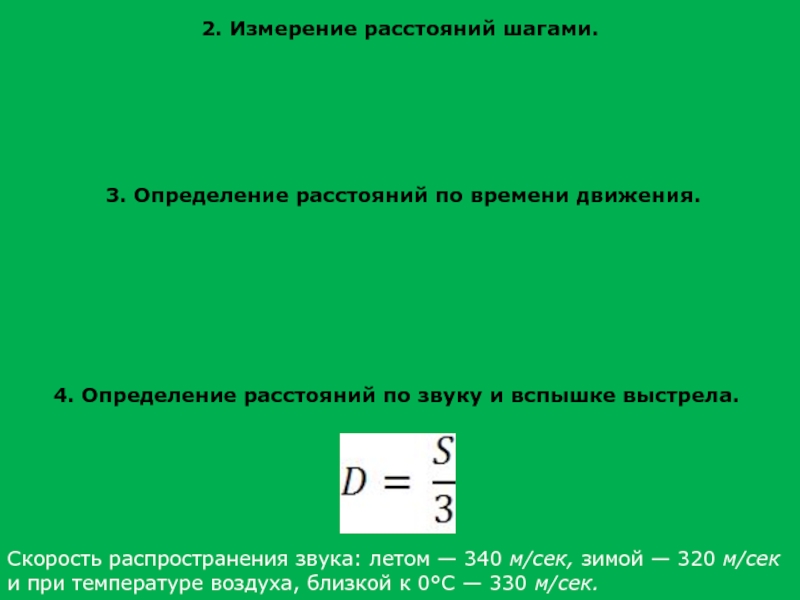

Слайд 142. Измерение расстояний шагами.
3. Определение расстояний по времени движения.
4.
Определение расстояний по звуку и вспышке выстрела.
Скорость распространения звука: летом
— 340 м/сек, зимой — 320 м/сек и при температуре воздуха, близкой к 0°С — 330 м/сек.
Слайд 251) Кора большинства деревьев грубее с северной стороны, тоньше, суше
и тверже с южной; ствол сосны обычно покрывается вторичной коркой
на северной стороне, поэтому она толще, чем на южной стороне; кора березы всегда чище с южной стороны, а всякие трещины, неровности и наросты покрывают березу с северной стороны;
Слайд 273) С северной стороны деревья, камни, деревянные и черепичные крыши
раньше и обильнее покрываются лишайниками и грибками;
Слайд 295) Ветви дерева, как правило, более развиты, гуще и длиннее
с южной стороны; годичные кольца прироста древесины, обнаруживаемые на пне
спиленного дерева, шире с южной стороны, чем с северной;
Слайд 306) Муравейники располагаются с южной стороны деревьев, пней и кустов;
кроме того, южный скат муравейников пологий, а северный крутой;

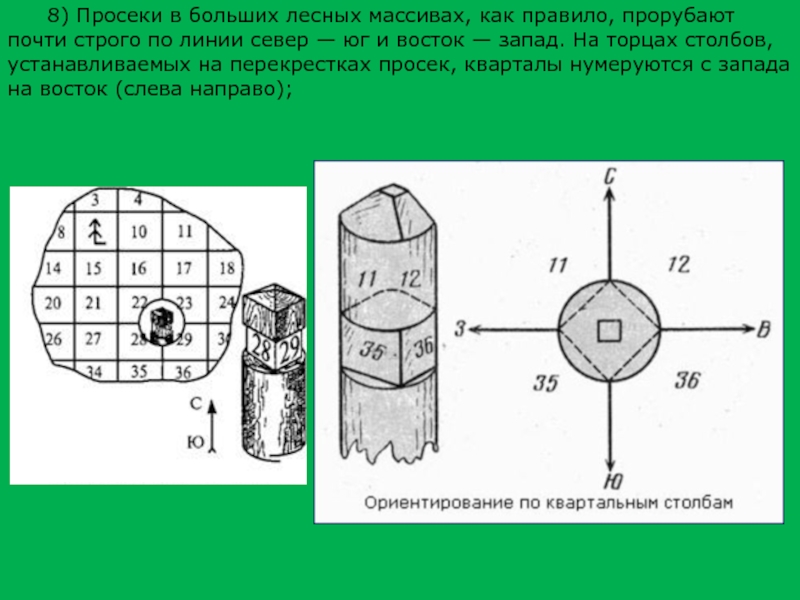

Слайд 328) Просеки в больших лесных массивах, как правило, прорубают почти
строго по линии север — юг и восток — запад.
На торцах столбов, устанавливаемых на перекрестках просек, кварталы нумеруются с запада на восток (слева направо);

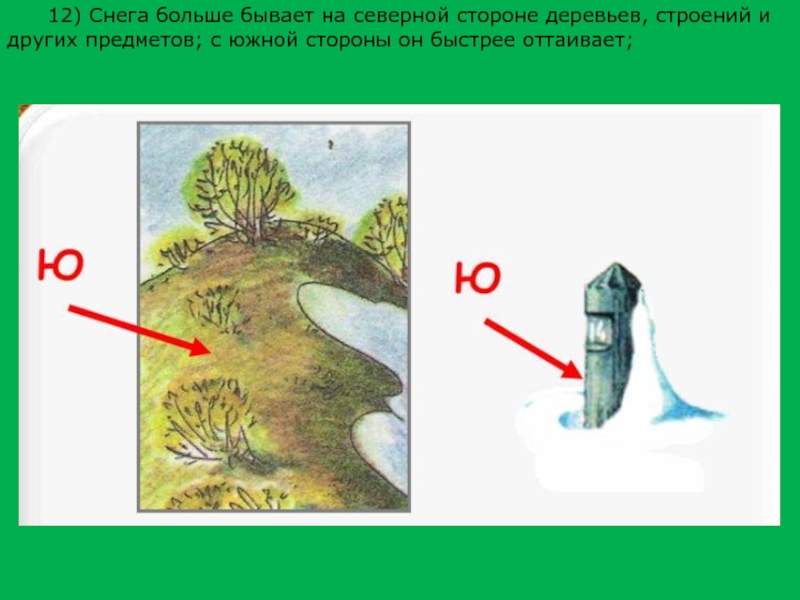

Слайд 3612) Снега больше бывает на северной стороне деревьев, строений и
других предметов; с южной стороны он быстрее оттаивает;
Слайд 3713) Трава на северных окраинах лесных прогалин и полян, а
также с южной стороны отдельных деревьев, пней, больших камней обычно
бывает гуще;
Слайд 3814) Кора отдельно стоящих деревьев с северной стороны часто бывает
грубее, иногда покрыта мхом; если мох растет по всему стволу,
то на северной стороне его больше, особенно у корня;
Слайд 4016) Алтари православных церквей и лютеранских кирок обращены на восток,
колокольни — обычно к западу; приподнятый конец нижней перекладины креста
на куполе церкви указывает на север; алтари католических костелов обращены на запад; кумирсы своим фасадом обращены к югу.

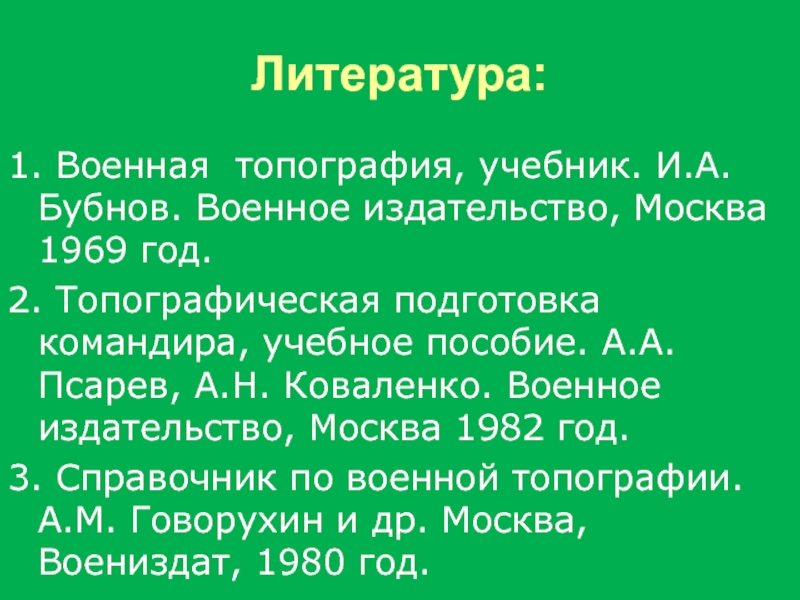

Слайд 43Литература:
1. Военная топография, учебник. И.А. Бубнов. Военное издательство, Москва 1969
год.
2. Топографическая подготовка командира, учебное пособие. А.А. Псарев, А.Н. Коваленко.
Военное издательство, Москва 1982 год.3. Справочник по военной топографии. А.М. Говорухин и др. Москва, Воениздат, 1980 год.
