Слайд 1 УЧЕБНО-МЕТОДИЧЕСКОЕ ПОСОБИЕ модуля Архитектура и аппаратные средства персонального компьютера.
Государственное образовательное учреждение

высшего профессионального образования «Санкт-Петербургский государственный университет информационных технологий, механики и

оптики»
УЧЕБНО-МЕТОДИЧЕСКОЕ ПОСОБИЕ  модуля  Архитектура и аппаратные средства персонального компьютера.Государственное образовательное учреждение высшего профессионального образования

Слайд 2Тема 1.
Классификация персональных компьютеров .
Современным компьютерам предшествовали ЭВМ нескольких

поколений. В развитии ЭВМ выделяют пять поколений. В основу классификации

заложена элементная база, на которой строятся ЭВМ:
Тема 1. Классификация персональных компьютеров .Современным компьютерам предшествовали ЭВМ нескольких поколений. В развитии ЭВМ выделяют пять поколений.

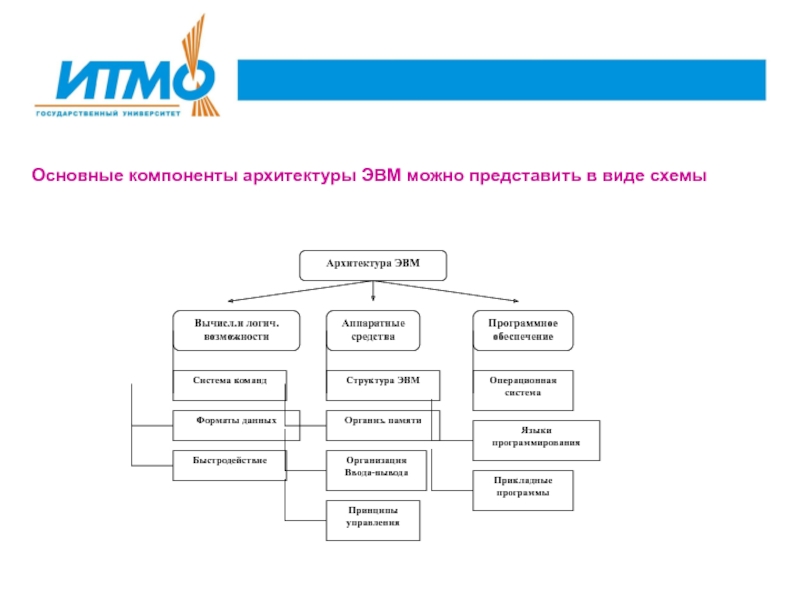

Слайд 3Основные компоненты архитектуры ЭВМ можно представить в виде схемы

Основные компоненты архитектуры ЭВМ можно представить в виде схемы

Слайд 4Архитектура вычислительных машин первого поколения соответствовала классической схеме, так называемой

"машине фон Неймана». Машина состояла из трёх основных устройств: арифметического

устройства, оперативного запоминающего устройства (памяти) и устройства
Архитектура вычислительных машин первого поколения соответствовала классической схеме, так называемой

Слайд 5Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры, основные

функциональные компоненты компьютерной системы в их взаимосвязи изображены ниже на

рисунке..
Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры, основные функциональные компоненты компьютерной системы в их взаимосвязи

Слайд 6Системными ресурсами называются коммуникационные каналы, адреса и сигналы, используемые узлами

компьютера для обмена данными с помощью шин. Обычно под системными

ресурсами подразумевают:
каналы запросов прерываний (IRQ);
каналы прямого доступа к памяти (DMA);
адреса портов ввода-вывода.
адреса памяти;

Общим для всех видов ресурсов является то, что любая установленная в компьютере плата (или устройство) должна использовать уникальный системный ресурс, иначе отдельные компоненты компьютера не смогут разделить ресурсы между собой и произойдет конфликт.
Все эти ресурсы необходимы для различных компонентов компьютера

Внешние аппаратные прерывания часто называются маскируемыми прерываниями, т.е. их можно отключить ("замаскировать") на время, пока процессор выполняет другие критические операции. При распределении прерываний следует знать, что прерывания имеют приоритет, который определяется по номеру прерывания.

Системными ресурсами называются коммуникационные каналы, адреса и сигналы, используемые узлами компьютера для обмена данными с помощью шин.

Слайд 7Распределение запросов прерываний для современного компьютера выглядит следующим образом. Линии

прерываний проходят через разъемы расширения системной платы,

Распределение запросов прерываний для современного компьютера выглядит следующим образом. Линии прерываний проходят через разъемы расширения системной платы,

Слайд 8В описании современных материнских плат обычно имеется карта прерываний.

В описании современных материнских плат обычно имеется карта прерываний.

Слайд 9Тема 2.
Базовая система ввода/вывода (BIOS).
Базовая система ввода-вывода (Basic

Input/Output System, BIOS) предназначена для инициализации операционной системы, установленной на

персональном компьютере. Она обеспечивает изоляцию операционной системы и прикладных программ от специфических особенностей конкретной аппаратуры.
BIOS это интерфейс между аппаратурой и программным обеспечением компьютера.
Система BIOS обеспечивает:
Диагностику аппаратуры при включении питания (тестовая программа POST);
Настройку и конфигурирование аппаратуры (программа Setup);
Вызов программы загрузки операционной системы (программа Boot strap);
Программную поддержку с помощью набора драйверов функционирование стандартных устройств компьютера
Тема 2. Базовая система ввода/вывода (BIOS). Базовая система ввода-вывода (Basic Input/Output System, BIOS) предназначена для инициализации операционной

Слайд 10.
Система BIOS хранится по адресам, относящимся к постоянной памяти компьютера

и, поэтому иногда, применяют термин ROM BIOS. Всю систему с

учетом функционального предназначения можно разделить на:
системный BIOS,
BIOS видео системы,
BIOS жесткого диска,
При расширенной конфигурации компьютера может быть ещё BIOS массива RAID,
BIOS сетевых адаптеров и др.
Системный BIOS представляет собой набор специальных программ, называемых драйверами, обеспечивающих взаимодействие прикладных программ с устройствами компьютера на физическом уровне вне зависимости от их конкретной реализации в системе.
По существу BIOS определяет программную совместимость оборудования, связанного с системной платой.
.Система BIOS хранится по адресам, относящимся к постоянной памяти компьютера и, поэтому иногда, применяют термин ROM BIOS.

Слайд 11.
Перечень общих функций BIOS и связанных с ними прерываниями приведен

ниже

.Перечень общих функций BIOS и связанных с ними прерываниями приведен ниже

Слайд 12.
Программа SETUP.
Программа находится в памяти с названием CMOS. Аббревиатура CMOS

(Сomplementary Metal-Oxide-Semiconductor) означает память, получившую название от технологии производства микросхем.

Программа Setup предназначена для задания рабочей конфигурации техническим средствам персонального компьютера при его включении.

Тест POST.
Программа POST (Power On Self Test) предназначена для самотестирования компьютера после включения питания. Программа состоит более чем из 20 различных тестов.
В первую очередь проверяется сам процессор Следующая проверка позволяет оценить целостность хранения в ROM BIOS исходных кодов инструкций базовой системы путем подсчета контрольной суммы и сравнения её с заранее подсчитанным эталоном.
Последующие проверки оценивают исправность контроллера прямого доступа к памяти (контроллер DMA), провести контроль 256 КБ нижних адресов оперативной памяти и загрузить значения векторов прерывания (начальные адреса подпрограмм связанных к конкретными прерываниями).

.Программа SETUP.Программа находится в памяти с названием CMOS. Аббревиатура CMOS (Сomplementary Metal-Oxide-Semiconductor) означает память, получившую название от

Слайд 13.
Тема 3. Процесоры.
Процессор предназначен для выполнения вычислительных и логических операций

в соответствии с программными кодами,
Процессор, как исполнительное устройство, характеризуется

шиной адреса и шиной данных, набором команд, форматом команд, частотой работы, технологией изготовления и другими архитектурными особенностями.
Элементами архитектуры процессора являются:
Сопроцессор (называемый х87) - это часть арифметического устройства, выполняющая набор команд, ориентирован на работу с числами с плавающей запятой,
Кэш – память. При обмене с памятью, которая работает значительно медленнее, процессор долгое время будет ждать прихода новых порций данных и, таким образом, простаивать. Для того чтобы этого избежать, между памятью и процессором устанавливают дополнительно небольшой объем очень быстрой памяти, работающей без задержек на частоте процессора. Такая память и называется кэш - память.
.Тема 3. 			Процесоры.Процессор предназначен для выполнения вычислительных и логических операций в соответствии с программными кодами, Процессор, как

Слайд 14.
Основой получения физического адреса, выдаваемого на адресную шину микропроцессора, служит

логический адрес. Он состоит из двух частей: селектора, являющегося идентификатором

сегмента, и смещения в сегменте.
.Основой получения физического адреса, выдаваемого на адресную шину микропроцессора, служит логический адрес. Он состоит из двух частей:

Слайд 15.

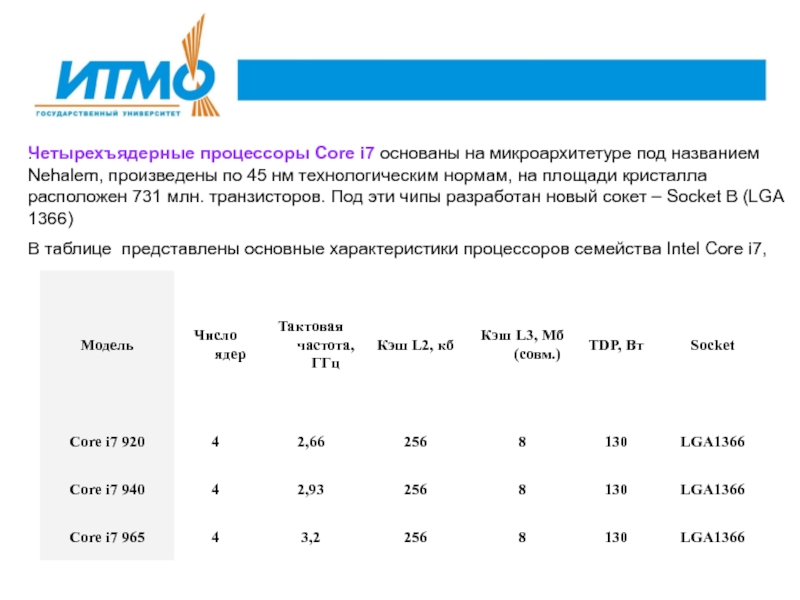

Четырехъядерные процессоры Core i7 основаны на микроархитетуре под названием Nehalem,

произведены по 45 нм технологическим нормам, на площади кристалла расположен

731 млн. транзисторов. Под эти чипы разработан новый сокет – Socket B (LGA 1366)
В таблице представлены основные характеристики процессоров семейства Intel Core i7,
.Четырехъядерные процессоры Core i7 основаны на микроархитетуре под названием Nehalem, произведены по 45 нм технологическим нормам, на

Слайд 16.
Тема 4. Оперативное запоминающее устройство.

Оперативные ЗУ хранят информацию, с которой

компьютер работает непосредственно в данное время (резидентная часть операционной системы,

прикладная программа, обрабатываемые данные). Для поддержания высокой скорости работа с медленной оперативной памятью вводится быстрое запоминающее устройство – кэш память, в которой хранится наиболее часто используемые процессором данные и, которая может работать на частоте процессора.
Кроме физической организации микросхемы памяти в виде нескольких параллельных матриц памяти, применяется еще логическое разделение микросхемы памяти на отдельные логические банки. Как правило, используется деление на две или четыре логических банка.
.Тема 4. 		Оперативное запоминающее устройство.Оперативные ЗУ хранят информацию, с которой компьютер работает непосредственно в данное время (резидентная

Слайд 17.
Разбиение микросхемы памяти на логические банки применяется для повышения производительности.


Такая схема доступа к памяти называется доступом с чередованием банков

(Bank Interleave).
.Разбиение микросхемы памяти на логические банки применяется для повышения производительности. Такая схема доступа к памяти называется доступом

Слайд 18.

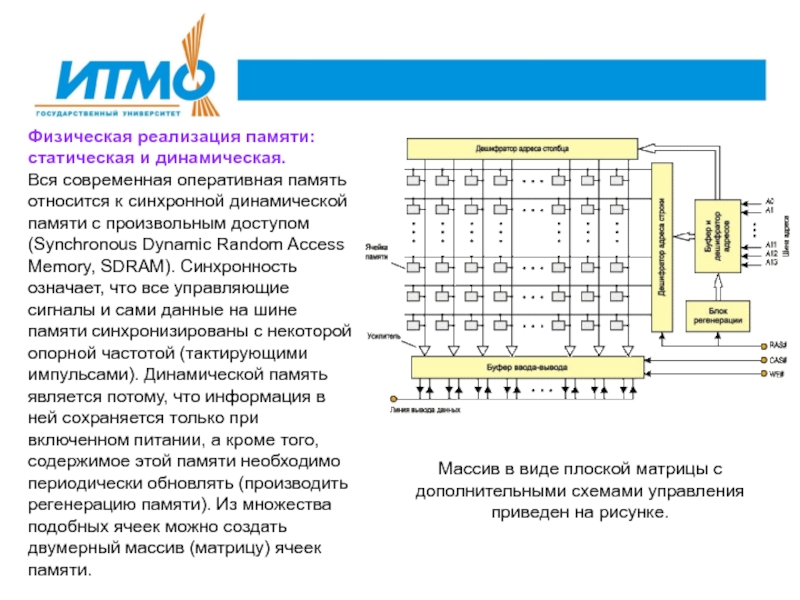

Физическая реализация памяти: статическая и динамическая.
Вся современная оперативная память относится

к синхронной динамической памяти с произвольным доступом (Synchronous Dynamic Random

Access Memory, SDRAM). Синхронность означает, что все управляющие сигналы и сами данные на шине памяти синхронизированы с некоторой опорной частотой (тактирующими импульсами). Динамической память является потому, что информация в ней сохраняется только при включенном питании, а кроме того, содержимое этой памяти необходимо периодически обновлять (производить регенерацию памяти). Из множества подобных ячеек можно создать двумерный массив (матрицу) ячеек памяти.

Массив в виде плоской матрицы с дополнительными схемами управления приведен на рисунке.

.Физическая реализация памяти: статическая и динамическая.Вся современная оперативная память относится к синхронной динамической памяти с произвольным доступом

Слайд 19.
Принцип построения работы ячейки, чип и модуля памяти.
Модуль памяти состоит

из нескольких микросхем (чипов) памяти.
Основной характеристикой памяти является ее

пропускная способность, то есть максимальное количество данных, которое можно считать из памяти или записать в память в единицу времени. Именно эта характеристика прямо или косвенно отражается в названии типа памяти. Пропускная способность памяти зависит от ширины шины данных и частоты работы памяти.

Формула работы памяти – тайминг.
Когда рассматривается временная диаграмм работы памяти, то применяется термин латентность. Под латентностью принято понимать задержку между поступлением команды и ее реализацией. Латентность памяти определяется ее таймингами, то есть задержками, измеряемыми в количестве тактов между отдельными командами. Принято различать несколько разных таймингов памяти, соответствующих задержкам между различным командами. Тайминги памяти можно устанавливать в настройках BIOS системной платы.

.Принцип построения работы ячейки, чип и модуля памяти.Модуль памяти состоит из нескольких микросхем (чипов) памяти. Основной характеристикой

Слайд 20.
Определение таймингов памяти на примере чтения в случае одного логического

банка.

.Определение таймингов памяти на примере чтения в случае  одного логического банка.

Слайд 21.
Типы памяти.
Существуют различные типы памяти
Сравнение типов памяти

.Типы памяти.Существуют различные типы памяти Сравнение типов памяти

Слайд 22.
Тема 5

Системная плата

Системная плата или материнская плата (System board или Mother board, жаргонно – мама) является важнейшей составной часть персонального компьютера, она выполняет функции интегратора всех устройств в единый машинный комплекс путем предоставления электронной и логической связи между ними - это тот фундамент, на котором построен любой современный компьютер. Совместно с процессором и памятью, системная плата образуют платформу, которая определяет основные, функциональные возможности и производительность всего компьютера. Тип платформы определяется по типу процессорного разъёма.

Основными параметрами системной платы являются:
форм-фактор;
интерфейс процессора;
интерфейс и максимальный объём оперативной памяти;
тип и возможности BIOS;
типы поддерживаемых шинных интерфейсов;
наличие дополнительных возможностей

.Тема 5

Слайд 23.
Форм-фактор.
Системные платы изготавливаются в соответствии с промышленными

стандартами, определяющими так называемый форм-фактор.
Форм-фактор (типоразмер) системной

платы определяет:
геометрические размеры платы;
параметры электропитания;
размещение различных разъёмов

Геометрические параметры системных плат

.Форм-фактор.   Системные платы изготавливаются в соответствии с промышленными стандартами, определяющими так называемый форм-фактор.

Слайд 24.
Форм-фактор привязывает системную плату к определенному типу корпуса и существенно

влияет на возможность модернизации и стоимость компьютера. Связь размера материнской

платы с размерами корпуса системного блока приведена в таблице.
.Форм-фактор привязывает системную плату к определенному типу корпуса и существенно влияет на возможность модернизации и стоимость компьютера.

Слайд 25Микросхемы системной логики.
Самым главным элементом материнской платы является набор системной

логики (чипсет).
Набор системной логики состоит, как правило, из двух

частей, реализованных в двух самостоятельных микросхемах. Первая микросхема называется Северным мостом (North Bridge) и содержит контроллеры памяти, шины PCI и AGP. Вторая микросхема называется Южным мостом (South Bridge), является по сути PCI устройством и содержит мост PCI-ISA, контроллеры периферийных устройств и контроллеры ввода-вывода.
North Bridge, по существу, главный компонент системной платы; это единственная схема (помимо процессора), которая обычно работает на полной тактовой частоте системной платы (на частоте шины процессора). В самых современных наборах микросхем системной логики схема North Bridge реализована на одном кристалле
Южный мост предназначен для работы с низкоскоростными интерфейсами .
Третья основная микросхема в большинстве системных плат называется
Super I/O. Эта микросхема обычно реализует функции устройств, которые прежде размещались на отдельных платах расширения.
Микросхемы системной логики.Самым главным элементом материнской платы является набор системной логики (чипсет). Набор системной логики состоит, как

Слайд 26Набор микросхем для 810E представлен на рисунке
рис. 12. Набор микросхем.

Набор микросхем для 810E представлен на рисункерис. 12. Набор микросхем.

Слайд 27Процессорные разъёмы – сокеты (Socket) имеют вид квадрата с большим

числом отверстий, представляющих матрицу. Использование разъёмов для разных типов процессоров

показано в таблице.
Процессорные разъёмы – сокеты (Socket) имеют вид квадрата с большим числом отверстий, представляющих матрицу. Использование разъёмов для

Слайд 28Шина — это канал связи, используемый в компьютере для определённых

целей. Она применяется для организации взаимодействия между двумя и более

компонентами системы.
Сигнальные линии (линии электрической связи), представляющие шину, предназначены для передачи данных, адресов и сигналов управления между отдельными компонентами компьютера.
В компьютере реализовано несколько типов шин, которые можно разделить на высокоскоростные и низкоскоростные.
По высокоскоростным шинам обмен должен осуществляться с процессором, памятью и видеосистемой, все остальные устройства вполне могут обойтись обменом по низкоскоростным шинам.
Шина — это канал связи, используемый в компьютере для определённых целей. Она применяется для организации взаимодействия между

Слайд 29Существующие шины компьютеров с их краткими характеристиками приведены в таблице

Существующие шины компьютеров с их краткими характеристиками приведены в таблице

Слайд 30Тема 6. Дисковая система
Классификация устройств дисковой системы.
Накопители предназначены для

хранения данных. Все многообразие накопителей можно классифицировать по различным признакам:
По

отношению к системному блоку виды накопителей — внешние и внутренние. Внешние накопители в отличие от внутренних накопителей имеют свой корпус и источник питания.
Накопитель представляет собой совокупность носителя и привода. В связи с этим различают накопители со сменными и несменными носителями.
По способу записи и чтения информации дисковые накопители подразделяют на магнитные и оптические,
Основные виды магнитных накопителей
накопители на гибких дисках (флоппи-дисках, дискетах) — FDD (Floppy Disk Drive) ;
накопители на несменных жестких дисках — HDD (Hard Disk Drive);
накопители на сменных жестких дисках
Основные виды оптических накопителей
накопители на оптических компакт-дисках CD-ROM (Compact Disk Read Only Memory).
накопители на оптических компакт-дисках CD-R
накопители на оптических компакт-дисках CD-RW
накопители на оптических компакт-дисках DVD
накопители на оптических компакт-дисках DVD-R
накопители на оптических компакт-дисках DVD-RW
накопители на оптических компакт-дисках BD
Тема 6. 			Дисковая система Классификация устройств дисковой системы.Накопители предназначены для хранения данных. Все многообразие накопителей можно классифицировать

Слайд 31Метод кодирования определяет эффективность записи информации на диске и играет

центральную роль в организации структуры диска )
Физическая структура дисков.
Накопитель

на гибком магнитном диске. Физическая структура гибкого диска определяется числом и структурой дорожек. Нумерация дорожек начинается с нуля с внешней стороны диска (0-79).Одноименные дорожки каждой из сторон вместе образуют цилиндр, номер которого совпадает с номером дорожки. На каждой дорожке, в пределах диска, хранится одинаковое количество информации – 512 байт.
Каждая дорожка разделена на части, называемые секторами. Сектора нумеруются в пределах дорожки с единицы. Число секторов на дорожке зависит от типа дискеты и задается программно с помощью драйвера устройства.

Накопитель на жестком магнитном диске. Физическая структура жесткого диска определяется числом дисковых пластин, числом дорожек на пластине и числом секторов на дорожке. Для повышения емкости диска применяется зонно-секционная запись (ZBR), когда дорожки объединяются в зоны и в них устанавливается свое число секторов. Это позволяет повысить емкость примерно на 30%.

Метод кодирования определяет эффективность записи информации на диске и играет центральную роль в организации структуры диска )

Слайд 32Логическая структура дисков.
Накопитель на гибком магнитном диске. Логическая структура диска

предназначена для организации хранения информации в соответствии с требованиями операционной

системы. Структура создается в процессе форматирования высокого уровня, зависит от установленной операционной системы и является основой файловой структуры диска. Данная файловая система, созданная под операционную систему MS DOS, поддерживается всеми современными операционными системами.

Накопитель на жестком магнитном диске. Для удобства эксплуатации жесткий диск делится на разделы и логические диски в этих разделах. Разделом называется часть дискового пространства, предназначенная для установки операционной системы. В первичном разделе (Primary partition) формируется логический диск С:. В расширенном разделе (Extended partition) можно располагать логические диски от D: до Z:. Информация о разбивке диска на разделы хранится в начале диска (сторона 0, дорожка 0, сектор 1) в загрузочной записи Master Boot Record (MBR), а информация о логических дисках хранится во вторичных загрузочных записях (SMBR). Создается структура с помощью утилиты Fdisk или программы Partition magic.

Логическая структура дисков.Накопитель на гибком магнитном диске. Логическая структура диска предназначена для организации хранения информации в соответствии

Слайд 33Интерфейсы – SCSI, ATA, SANA, eSAT.
Интерфейс – это узел сопряжения

накопителя с системной шиной. Он определяет способ передачи данных между

системной шиной и накопителем. Существует несколько типов дисковых интерфейсов, отличающихся по способу подключения к дисководу, протоколу обмена, скоростью передачи данных. В настоящее время для работы с накопителями используются два протокола либо интерфейса IDE (АТА) либо SCSI со своими разновидностями.

Технология S.M.A.R.T
Технология позволяет проводить самоконтроль диска с выводом отчета о техническом состоянии диска, как результат этого – раннее предупреждение о возможности выхода диска из строя.
Технология состоит из набора минипрограмм, на которую еще нет официальной документации. При работе учитываются:
ощибки при чтении данных по вине аппаратной части диска
время раскрутки шпинделя до рабочей скорости,
количество включений - отключений,

Интерфейсы – SCSI, ATA, SANA, eSAT.Интерфейс – это узел сопряжения накопителя с системной шиной. Он определяет способ

Слайд 34Физическая структура оптического диска.
На диске одна спиральная дорожка. Начало дорожки

в центре диска. Дорожка закручена по часовой стрелке. Длина дорожки

5,7км. Ширина спирали – 0,4микрона. Расстояние между витками – 1,6 микрона. Плотность записи – 16.000 витков на дюйм. Общее число витков – 22.188.

Логическая структура оптического диска
Логическая структура оптического диска в соответствии со стандартом ISO9660 делится на три области:
Область входа (входная директория),
Область программ,
Область выхода.

Файловая система для оптического диска. Для организации хранения информации на оптическом диске была разработана файловая система iISO – 9660.

Физическая структура оптического диска.На диске одна спиральная дорожка. Начало дорожки в центре диска. Дорожка закручена по часовой

Слайд 35Сводные характеристики различных физических форматовоптических дисков представлены в таблице.

Сводные характеристики различных физических форматовоптических дисков представлены в таблице.

Слайд 36Флеш память (Flash-Memory) — разновидность твердотельной полупроводниковой энергонезависимой перезаписываемой памяти.
Она

может быть прочитана сколько угодно раз, но писать в такую

память можно лишь ограниченное число раз (максимально — около миллиона циклов). Распространена флеш память, выдерживающая около 100 тысяч циклов перезаписи. Не содержит подвижных частей так что, в отличие от жёстких дисков, более надёжна и компактна. При работе на компьютере флеш-накопители (флешка) получили широкое распространение и практически вытеснили дискеты и даже диски CD.
Благодаря своей компактности, дешевизне и низкому энергопотреблению флеш память широко используется в цифровых портативных устройствах — фото- и видеокамерах, диктофонах, MP3-плеерах, КПК, мобильных телефонах, а также смартфонах и коммуникаторах. Кроме того, она используется для хранения встроенного программного обеспечения в различных устройствах (маршрутизаторах, миниАТС, принтерах, сканерах, модемax), различных контроллерах.
Флеш память (Flash-Memory) — разновидность твердотельной полупроводниковой энергонезависимой перезаписываемой памяти.Она может быть прочитана сколько угодно раз, но

Слайд 37Тема 7. Устройства ввода информации

Основными устройствами ввода и управления персональным

компьютером остаются клавиатура и манипулятор типа мышь
Клавиатура.
Клавиатура предназначена для

ручного ввода команд и данных в компьютер посредством ввода букв, цифр и специальных символов.

Манипулятор типа мышь.
Манипулятор типа мышь предназначен для управления на экране дисплея специальным символом, называемым курсором (в зависимости от программы и режима ее работы курсор имеет различный вид) и вызова некоторых действий в зависимости от выбранной точки экрана.

Тема 7.		 Устройства ввода информацииОсновными устройствами ввода и управления персональным компьютером остаются клавиатура и манипулятор типа мышь

Слайд 38Взаимное расположение алфавитно-цифровых клавиш образует раскладку. Раскладку обычно характеризуют сочетанию

первых шести букв в верхней строке алфавитных клавиш. Сочетание QWERTY

характеризует английскую раскладку, а сочетание этих же клавиш в русском варианте ЙЦУКЕН – русскую раскладку (стандарт ГОСТ 6431-52).

На практике сейчас можно встретить следующие виды клавиатур:
стандартная клавиатура на 101 клавишу(устаревший вариант, возможно с 486 компьютером);
больше распространена со 104 клавишами (2 клавиши вызова главного меню и клавиша вызова контекстного меню);
WINDOWS-клавиатура со 107 клавишами (дополнительно 3 клавиши управления питанием).

Взаимное расположение алфавитно-цифровых клавиш образует раскладку. Раскладку обычно характеризуют сочетанию первых шести букв в верхней строке алфавитных

Слайд 39Раскладка клавиатуры

Раскладка клавиатуры

Слайд 40Тема 8. Видеосистема
Видеосистема предназначена для организации пользовательского экранного интерфейса.
Видеосистема

компьютера состоит из трех компонент:
монитор (дисплей);
видеоадаптер;
программное обеспечение

(драйверы видеосистемы).
Мониторы могут быть на базе электронно-лучевой трубки (ЭЛТ) или на жидкокристаллическом экране.

Видеокарта предназначена для преобразования полученной от центрального процессора информации и команд в формат, который воспринимается электроникой дисплея, для создания изображения на экране. Видеокарта может быть интегрирована в системную плату или установлена в качестве самостоятельного компонента.

Мониторы могут быть на базе электронно-лучевой трубки (ЭЛТ) или на жидкокристаллическом экране.

Тема 8. 			Видеосистема Видеосистема предназначена для организации пользовательского экранного интерфейса.Видеосистема компьютера состоит из трех компонент: монитор (дисплей);

Слайд 41Структура видеосистемы.

Структура видеосистемы.

Слайд 42Тема 9. Система питания
За последние годы в развитии персональных

компьютеров наметилось снижение мощности линий +3.3В и +5В и значительное

увеличение по линии +12В. Это связано с потребностями процессора и видеокарты
Тема 9. 			Система питания За последние годы в развитии персональных компьютеров наметилось снижение мощности линий +3.3В и

Слайд 43Каждый блок питания имеет несколько выходных каналов с различным напряжением

и рассчитан на определенную долговременную мощность по каждому из них.

Современный стандарт предписывает наличие каналов с напряжением +5В, +12В, +3.3В, -12В и дежурное напряжение +5В.

Общая мощность обычно обозначена в ваттах на наклейке (Total Power). Эта величина представляет собой сумму всех мощностей по каждому из каналов и легко подсчитывается суммированием произведения токов на соответствующие напряжения.

Каждый блок питания имеет несколько выходных каналов с различным напряжением и рассчитан на определенную долговременную мощность по

Слайд 44Тема 10. Системный блок и система охлаждения
Компоновка корпуса.
Корпус компьютера

предназначен для размещения и жесткой фиксации всех его устройств, находящихся

внутри системного блока и защиты от воздействия внешней окружающей среды.
Качество корпуса зависит от толщины, применяемой для изготовления стали, качества пластика, технологии сборки и окраски.
Качественные корпуса изготовляются из стали толщиной не менее 0,8 мм. Сборка корпуса может осуществляться на заклепках или при помощи точечной сварки.
Корпуса различных фирм отличаются по дизайну и габаритам
Тема 10. 		Системный блок и система охлаждения Компоновка корпуса.Корпус компьютера предназначен для размещения и жесткой фиксации всех

Слайд 45Система охлаждения.
Современные устройства характеризуются выделением огромного количества тепла (в особенности

CPU, GPU, электроника питания HDD и северный мост материнских плат).

Тепло, без его рассеивания различными средствами, способно за несколько секунд вывести из строя данные нежные устройства. Отводят тепло и рассеивают его с помощью различных устройств, работа которых основывается на различных физических принципах. Отвод тепла осуществляет система охлаждение компьютера.

Система охлаждения компьютера это комплекс аппаратно- программных средств, предназначенных для создания внутри системного блока оптимального теплового режима для обеспечения надежного функционирования основных устройств и всего компьютера в целом

Для охлаждения могут применяться радиаторы, тепловые трубки, вентиляторы, кулеры и программное охлаждение.

Система охлаждения.Современные устройства характеризуются выделением огромного количества тепла (в особенности CPU, GPU, электроника питания HDD и северный

Слайд 46Радиаторы.
Радиа́тор (radiātor, излучатель, англ.: heatsink) — устройство для рассеивания тепла.


Радиатор в разрезе
Тепловая труба.
Тепловая труба — это герметическое теплопередающее

устройство, которое работает по замкнутому испарительно-конденсационному циклу в тепловом контакте с внешним источником и стоком тепла.

Принцип работы тепловой трубки

Радиаторы.Радиа́тор (radiātor, излучатель, англ.: heatsink) — устройство для рассеивания тепла. Радиатор в разрезе Тепловая труба.Тепловая труба —

Слайд 47Вентиляторы.
Для переноса воздуха в системах охлаждения используют вентиляторы (англ.: fan).


Вентиляторы различают:
по габаритам: длина, ширина, высота
типу крыльчатки: "прямая"

– меньше шума, меньше эффективности и "агрессивная" - когда лопасти серповидны и загнуты по направлению движения, т.е. "загребают" воздух – немного более шумная и гораздо более эффективная;
типу подшипника: качения (ball bearing) – более шумный и более долговечный (5 и более лет), и скольжения (sleeve bearing) – достаточно тихий и менее долговечный (2-4 года). Но согласитесь, 2 года – это более чем достаточно в жестких условиях появления все более "теплых" систем;
количеству оборотов в минуту (кубометров/литров воздуха в час) – чем больше, тем шумнее, но не обязательно эффективнее;
собственному шуму (в дБ (А)) – чем меньше шума на более высоких оборотах, тем лучше.
Вентиляторы.Для переноса воздуха в системах охлаждения используют вентиляторы (англ.: fan). Вентиляторы различают: по габаритам: длина, ширина, высота

Слайд 48От типа установленных подшипников зависит надёжность вентилятора. Производители заявляют такое

типичное время наработки на отказ (количество лет получено из расчёта

круглосуточной работы.
От типа установленных подшипников зависит надёжность вентилятора. Производители заявляют такое типичное время наработки на отказ (количество лет

Слайд 49Ку́лер (cooler — охладитель) — в применении к компьютерной тематике

— жаргонное компьютерное название устройства — совокупности радиатора и вентилятора,

устанавливаемого на электронные компоненты компьютера с повышенным тепловыделением (обычно более 5 Вт). Возможно применение в кулере и тепловых трубок.

Эффективность системы охлаждения.
Под эффективностью системы охлаждения понимают возможность достижения минимально допустимой рабочей температуры охлаждаемого компонента (центрального процессора, графического процессора, модулей памяти и т.д.).

Ку́лер (cooler — охладитель) — в применении к компьютерной тематике — жаргонное компьютерное название устройства — совокупности

Слайд 50Организация воздушных потоков в системном блоке.
Современные стандарты по конструированию

корпусов компьютеров среди прочего регламентируют и способ построения системы охлаждения.

Начиная ещё с систем на базе Intel Pentium II, выпуск которых был начат в 1997 году, внедряется технология охлаждения компьютера сквозным воздушным потоком (см. рис.32), направленным от передней стенки корпуса к задней стенке (дополнительно воздух для охлаждения всасывается через левую стенку):

Система охлаждения корпуса компьютера

Организация воздушных потоков в системном блоке. Современные стандарты по конструированию корпусов компьютеров среди прочего регламентируют и способ

Слайд 51Тема 11. Устройства печати

Тема 11. 		Устройства печати

Слайд 52Тема 12. Сборка компьютера
Подготовка к сборке.
Для сборки компьютера необходимо

тщательной подготовить рабочее место.
Порядок сборки
При сборке компьютера рекомендуется придерживаться следующего

порядка:
Установка процессора
Установка кулера.
Установка материнской платы.
Установка оперативной памяти.
Установка блока питания.
Установка жесткого диска.
Установка дисковода жесткого диска.
Установка дисковода гибкого диска.
Установка накопителя CD-ROM,DVD.
Установка видеокарты.
Установка звуковой карты.
Установка сетевой карты.
Установка модема.
Установка дополнительных вентиляторов системного блока
Подключение мышки, клавиатур.
Тема 12.	 Сборка компьютера Подготовка к сборке.Для сборки компьютера необходимо тщательной подготовить рабочее место.Порядок сборкиПри сборке компьютера

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
