Учитель: Попова Ю.А. Башинская Т.В
Содержание
- 1. Учитель: Попова Ю.А. Башинская Т.В
- 2. ЗаданиеВыполнить чертеж по представленному нарисунке половинеизображения, разделенногоосью
- 3. Ход работы1. Выбираем формат листа2. Строим основную рамку и надпись чертежа
- 4. Ход работы3. При построении вначалепроводят оси симметрии,строят
- 5. Ход работы 4. Находим центр окружности. Строим окружность
- 6. Ход работы 5. Строим основные элементы
- 7. 6. Строим основные элементы
- 8. Ход работы 7. Обводим видимый контур детали
- 9. Ход работы8. Нанесение размеров9. Заполнение основной надписи
- 10. Критерии оценивания:1 оценка:Правильность исполнения чертежа детали:Работа полностью
- 11. Как сдать работуРаботу необходимо сдать в срок
- 12. Скачать презентанцию
ЗаданиеВыполнить чертеж по представленному нарисунке половинеизображения, разделенногоосью симметрии.Нанесите размеры, в томчисле, укажите толщинудетали (5 мм); обведитечертеж линиями,установленнымистандартом; заполнитеосновную надпись.
Слайды и текст этой презентации
Слайд 2Задание
Выполнить чертеж по представленному на
рисунке половине
изображения, разделенного
осью симметрии.
Нанесите размеры, в
том
Слайд 4Ход работы
3. При построении вначале
проводят оси симметрии,
строят тонкими линиями
прямоугольник,
соответствующий общей
форме
детали.
!!! Необходимо построить деталь полностью, а не половину, как изначально
показано на чертежеНе забываем, что располагать деталь близко к краю листа нельзя, так как необходимо будет указать размеры детали.

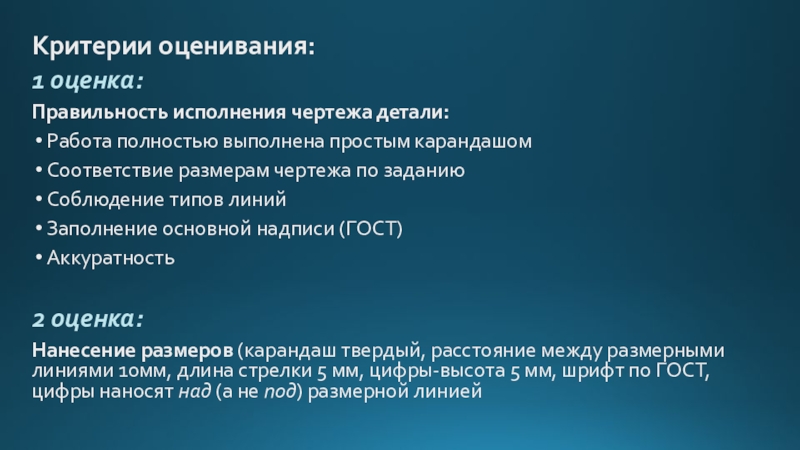

Слайд 10Критерии оценивания:
1 оценка:
Правильность исполнения чертежа детали:
Работа полностью выполнена простым карандашом
Соответствие размерам чертежа по заданию
Соблюдение типов линий
Заполнение основной надписи
(ГОСТ)Аккуратность
2 оценка:
Нанесение размеров (карандаш твердый, расстояние между размерными линиями 10мм, длина стрелки 5 мм, цифры-высота 5 мм, шрифт по ГОСТ, цифры наносят над (а не под) размерной линией
Слайд 11Как сдать работу
Работу необходимо сдать в срок до 17 апреля.
Чтобы ее сдать необходимо выполнить чертеж на чистом листе тетради
А4, сделать фотографию и выслать ее на электронный адрес учителя:ukka486@yandex.ru (ученики группы Поповой Ю.А.)
ysheba123@yandex.ru (ученики Башинской Т.В.)
